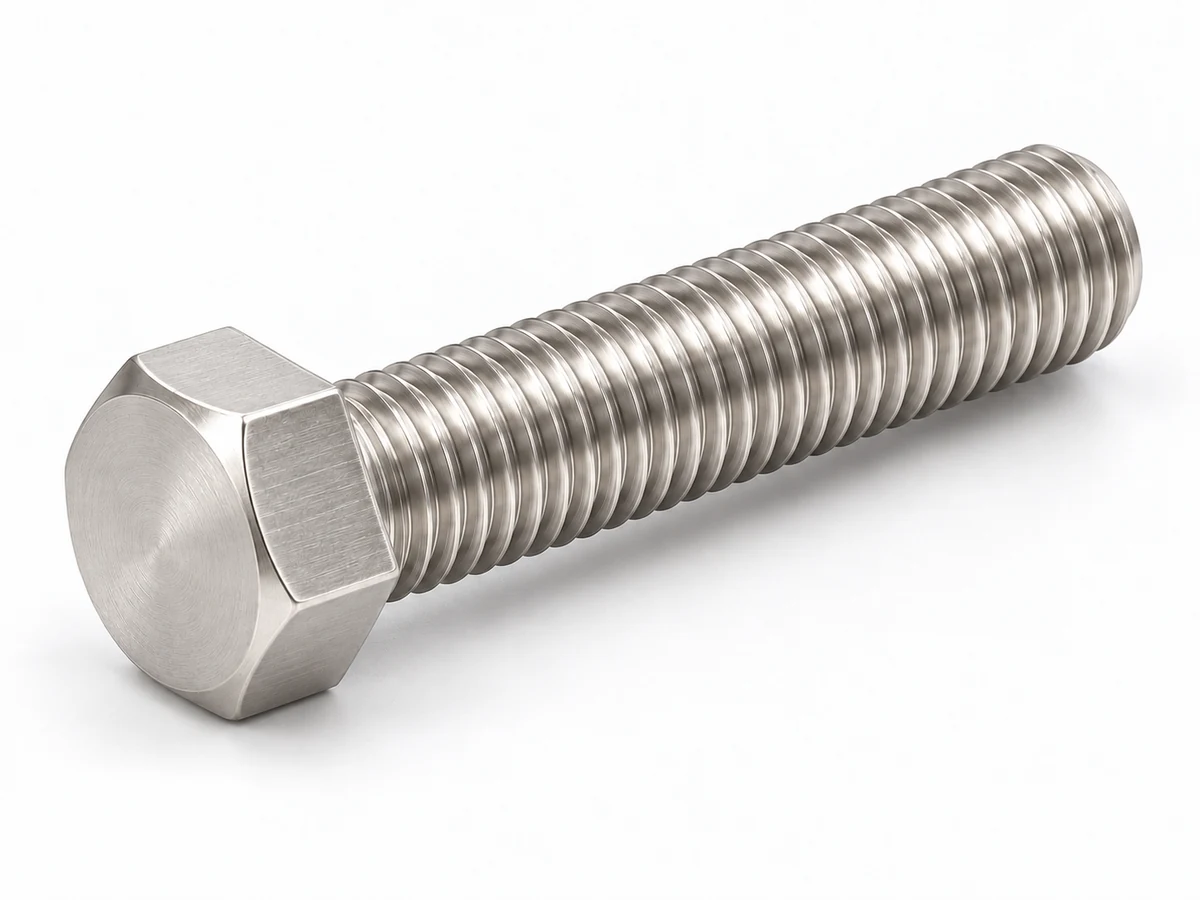

DIN 933 / ГОСТ Р ИСО 4017-2013 / ISO 4017 — шестигранная головка, полная резьба
Шестигранные болты с полной резьбой и основным (крупным) шагом. Выберите стандарт: размеры и редакция относятся только к выбранной ветке.

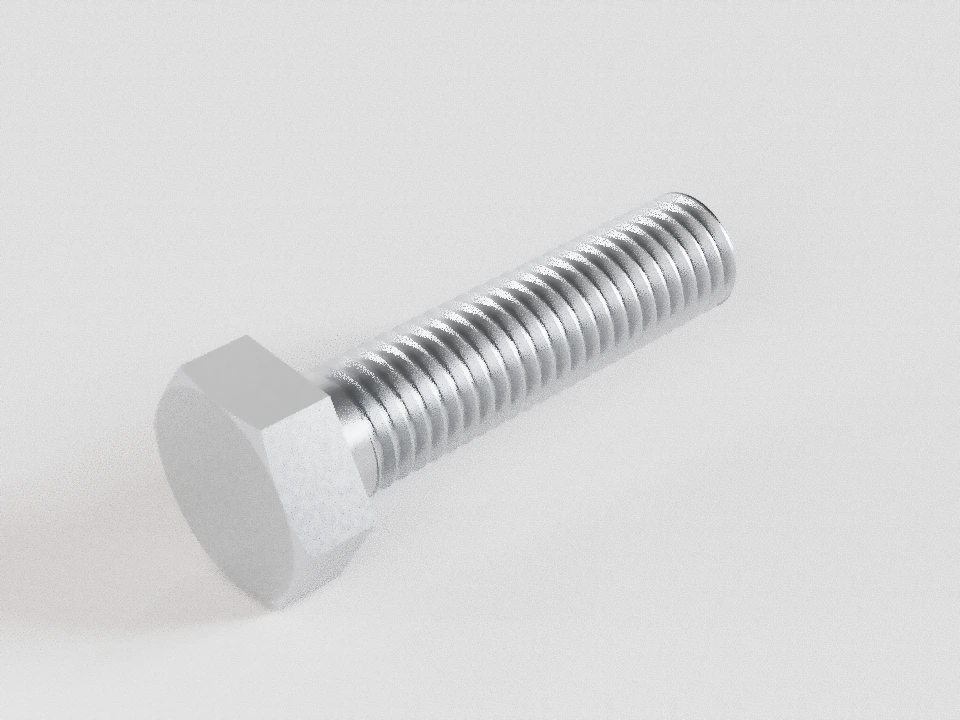

ГОСТ Р ИСО 4017-2013 · M10×1,5×40 · класс A
ГОСТ Р ИСО 4017-2013 · M10×1,5×40 · класс A
ГОСТ Р ИСО 4017-2013 (ISO 4017:2011, IDT), с поправками ИУС 2/4/8-2015 и 2-2025
- Размерные таблицы проверены полностью. Противоречивые ячейки и нерасшифрованные ссылочные требования отмечены; задание требует инженерного согласования.
- Резьба 6g. Числовые пределы резьбы и требования к её контролю должны быть уточнены по применимым редакциям ИСО 965-1 и ИСО 1502.
- Геометрические допуски — по ИСО 4759-1; конкретные базы и числовые требования должны быть включены в согласованный чертёж.
- a — недорез у головки, включая сбег. Полная резьба не означает b = l. Конец u ≤ 2P входит в l.
- Для d ≤ 4 допускается конец после накатывания; остальные размеры конца — по ИСО 4753. Форма опоры по рисунку 1 может быть выбрана изготовителем.
- Покрытие, его толщина и стадия контроля резьбы задаются для конкретного заказа. Поле 6g не подтверждает пригодность резьбы после покрытия.
- Таблица 3, с. 13: сталь, 3 ≤ d ≤ 39 — классы 5.6, 8.8, 9.8, 10.9 по ИСО 898-1; вне диапазона — по согласованию. Нержавеющая сталь: A2/A4-70 до d24 включительно; A2/A4-50 при 24 < d ≤ 39, свыше — согласование. Цветные металлы — ИСО 8839.
- Общие требования — ИСО 8992; покрытия — ИСО 4042 / ИСО 10683; дефекты поверхности стали — ИСО 6157-1; приёмочный контроль — ИСО 3269. Марка, покрытие и план контроля задаются заказом.
Выберите размер для пояснения базы.
| Размер / база | Номинал | Минимум | Максимум | Отклонения / источник |
|---|---|---|---|---|
| d — Номинальный диаметр резьбыНаружный диаметр резьбы | 10 | — | — | Номинал обозначения; числовые пределы 6g пока не расшифрованы.ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| P — Шаг резьбыРасстояние между одноимёнными точками соседних витков | 1,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| l — Длина от опоры головки до концаОпорная плоскость головки → торец | 40 | 39,5 | 40,5 | Δ− -0,5; Δ+ 0,5. Конец с неполным профилем входит в l.ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=40 |
| s — Размер под ключМежду противоположными плоскими гранями | 16 | 15,73 | 16 | Δ− -0,27; Δ+ 0. ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| e — Размер между угламиМежду противоположными углами головки | — | 17,77 | — | Нижний предел; отдельный номинал не задан.ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| k — Полная высота головкиВерх головки → опорная плоскость | 6,4 | 6,22 | 6,58 | Δ− -0,18; Δ+ 0,18. Опорный поясок входит в k.ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| kʷ — Высота доступной граниРабочая высота плоской грани | — | 4,35 | — | Минимум по таблице; kʷ min = 0,7 k min.ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| dʷ — Диаметр опорной поверхностиДиаметр рабочей опорной поверхности | — | 14,63 | — | Размер не является диаметром отдельной шайбы.ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| c — Высота опорного участкаОпорный торец → переход головки | — | 0,15 | 0,6 | Пределы участка по рисунку 1; входят в полную высоту k.ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| dₐ — Диаметр перехода под головкойПо границе перехода головки в стержень | — | — | 11,2 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| r — Радиус сопряженияСопряжение стержня и опоры | — | 0,4 | — | Только нижний предел; показанная дуга условная.ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| β — Угол фаски головкиОт плоскости, перпендикулярной оси | — | 15 | 30 | Интервал по рисунку 1.ГОСТ Р ИСО 4017-2013, рис. 1, с. 2 |
| a — Недорез у головкиОпора головки → полный профиль резьбы | — | 1,5 | 4,5 | Включает сбег; не отдельная добавка к l.ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| u — Неполный профиль на концеТорец → полный профиль резьбы | — | — | 3 | u ≤ 2P; это предел, не постоянная длина конца.ГОСТ Р ИСО 4017-2013, рис. 1, с. 2 |
Задание на изготовление и контроль
Незаполненные требования остаются «не задано». Заказ и комментарии не попадают в ссылку. Лист — черновик для согласования.
Проверенные таблицы и охват
DIN 933 · DIN 933:1987-09
Полный оригинал редакции не проверен. Размеры — по документации заказчика; геометрия ГОСТ сюда не переносится.
ГОСТ Р ИСО 4017-2013 · ГОСТ Р ИСО 4017-2013 (ISO 4017:2011, IDT), с поправками ИУС 2/4/8-2015 и 2-2025
Размерные таблицы проверены полностью. Противоречивые ячейки и нерасшифрованные ссылочные требования отмечены; задание требует инженерного согласования.
| d | P | s ном. / max | s min A / B | k ном. | k min…max A | k min…max B | Источник |
|---|---|---|---|---|---|---|---|
| 1,6 | 0,35 | 3 | 3,02 / 2,9 | 1,1 | 0,975…1,225 | 0,9…1,3 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 3 |
| 2 | 0,4 | 4 | 3,82 / 3,7 | 1,4 | 1,275…1,525 | 1,2…1,6 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 3 |
| 2,5 | 0,45 | 5 | 4,82 / 4,7 | 1,7 | 1,575…1,825 | 1,5…1,9 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 3 |
| 3 | 0,5 | 5,5 | 5,32 / 5,2 | 2 | 1,875…1,825 | 1,8…2,2 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 3 |
| 3,5 | 0,6 | 6 | 5,82 / 5,7 | 2,4 | 2,275…2,525 | 2,2…2,6 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 9 |
| 4 | 0,7 | 7 | 6,78 / 6,64 | 2,8 | 2,675…2,925 | 2,6…3 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 3 |
| 5 | 0,8 | 8 | 7,78 / 7,64 | 3,5 | 3,35…3,65 | 3,26…3,74 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 3 |
| 6 | 1 | 10 | 9,78 / 9,64 | 4 | 3,85…4,15 | 3,76…4,24 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 3 |
| 8 | 1,25 | 13 | 12,73 / 12,57 | 5,3 | 5,15…5,45 | 5,06…5,54 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| 10 | 1,5 | 16 | 15,73 / 15,57 | 6,4 | 6,22…6,58 | 6,11…6,69 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| 12 | 1,75 | 18 | 17,73 / 17,57 | 7,5 | 7,32…7,68 | 7,21…7,79 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| 14 | 2 | 21 | 20,67 / 20,16 | 8,8 | 8,62…8,98 | 8,51…9,09 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 9 |
| 16 | 2 | 24 | 23,67 / 23,16 | 10 | 9,82…10,18 | 9,71…10,29 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| 18 | 2,5 | 27 | 26,67 / 26,16 | 11,5 | 11,285…11,715 | 11,15…11,85 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 9 |
| 20 | 2,5 | 30 | 29,67 / 29,16 | 12,5 | 12,285…12,715 | 12,15…12,85 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| 22 | 2,5 | 34 | 33,38 / 33 | 14 | 13,785…14,215 | 13,65…14,35 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 9 |
| 24 | 3 | 36 | 35,38 / 35 | 15 | 14,785…15,215 | 14,65…15,35 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 5 |
| 27 | 3 | 41 | — / 40 | 17 | —…— | 16,65…17,35 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 9 |
| 30 | 3,5 | 46 | — / 45 | 18,7 | —…— | 18,28…19,12 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 7 |
| 33 | 3,5 | 50 | — / 49 | 21 | —…— | 20,58…21,42 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 11 |
| 36 | 4 | 55 | — / 53,8 | 22,5 | —…— | 22,08…22,92 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 7 |
| 39 | 4 | 60 | — / 58,8 | 25 | —…— | 24,58…25,42 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 11 |
| 42 | 4,5 | 65,5 | — / 63,1 | 26 | —…— | 25,58…26,42 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 7 |
| 45 | 4,5 | 70 | — / 68,1 | 28 | —…— | 27,58…28,42 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 11 |
| 48 | 5 | 75 | — / 73,1 | 30 | —…— | 29,58…30,42 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 7 |
| 52 | 5 | 80 | — / 78,1 | 33 | —…— | 32,5…33,5 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 11 |
| 56 | 5,5 | 85 | — / 82,8 | 35 | —…— | 34,5…35,5 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 7 |
| 60 | 5,5 | 90 | — / 87,8 | 38 | —…— | 37,5…38,5 | ГОСТ Р ИСО 4017-2013, табл. 2, с. 11 |
| 64 | 6 | 95 | — / 92,8 | 40 | —…— | 39,5…40,5 | ГОСТ Р ИСО 4017-2013, табл. 1, с. 7 |
| d | P | cMin | cMax | daMax | rMin |
|---|---|---|---|---|---|
| 1,6 | 0,35 | 0,1 | 0,25 | 2 | 0,1 |
| 2 | 0,4 | 0,1 | 0,25 | 2,6 | 0,1 |
| 2,5 | 0,45 | 0,1 | 0,25 | 3,1 | 0,1 |
| 3 | 0,5 | 0,15 | 0,5 | 3,6 | 0,1 |
| 3,5 | 0,6 | 0,15 | 0,4 | 4,1 | 0,1 |
| 4 | 0,7 | 0,15 | 0,5 | 4,7 | 0,2 |
| 5 | 0,8 | 0,15 | 0,5 | 5,7 | 0,2 |
| 6 | 1 | 0,15 | 0,5 | 6,8 | 0,25 |
| 8 | 1,25 | 0,15 | 0,6 | 9,2 | 0,4 |
| 10 | 1,5 | 0,15 | 0,6 | 11,2 | 0,4 |
| 12 | 1,75 | 0,15 | 0,6 | 13,7 | 0,6 |
| 14 | 2 | 0,15 | 0,6 | 15,7 | 0,6 |
| 16 | 2 | 0,2 | 0,8 | 17,7 | 0,6 |
| 18 | 2,5 | 0,2 | 0,8 | 20,2 | 0,6 |
| 20 | 2,5 | 0,2 | 0,8 | 22,4 | 0,8 |
| 22 | 2,5 | 0,2 | 0,8 | 24,4 | 0,8 |
| 24 | 3 | 0,2 | 0,8 | 26,4 | 0,8 |
| 27 | 3 | 0,2 | 0,8 | 30,4 | 1 |
| 30 | 3,5 | 0,2 | 0,8 | 33,4 | 1 |
| 33 | 3,5 | 0,2 | 0,8 | 36,4 | 1 |
| 36 | 4 | 0,2 | 0,8 | 39,4 | 1 |
| 39 | 4 | 0,3 | 1 | 42,4 | 1 |
| 42 | 4,5 | 0,3 | 1 | 45,6 | 1,2 |
| 45 | 4,5 | 0,3 | 1 | 48,6 | 1,2 |
| 48 | 5 | 0,3 | 1 | 52,6 | 1,6 |
| 52 | 5 | 0,3 | 1 | 56,6 | 1,6 |
| 56 | 5,5 | 0,3 | 1 | 63 | 2 |
| 60 | 5,5 | 0,3 | 1 | 67 | 2 |
| 64 | 6 | 0,3 | 1 | 71 | 2 |
| d | P | dwA | dwB | eA | eB |
|---|---|---|---|---|---|
| 1,6 | 0,35 | 2,27 | 2,3 | 3,41 | 3,28 |
| 2 | 0,4 | 3,07 | 2,95 | 4,32 | 4,18 |
| 2,5 | 0,45 | 4,07 | 3,95 | 5,45 | 5,31 |
| 3 | 0,5 | 4,57 | 4,45 | 6,01 | 5,88 |
| 3,5 | 0,6 | 5,07 | 4,95 | 6,58 | 6,44 |
| 4 | 0,7 | 5,88 | 5,74 | 7,66 | 7,5 |
| 5 | 0,8 | 6,88 | 6,74 | 8,79 | 8,63 |
| 6 | 1 | 8,88 | 8,74 | 11,05 | 10,89 |
| 8 | 1,25 | 11,63 | 11,47 | 14,38 | 14,2 |
| 10 | 1,5 | 14,63 | 14,47 | 17,77 | 17,59 |
| 12 | 1,75 | 16,63 | 16,47 | 20,03 | 19,85 |
| 14 | 2 | 19,64 | 19,15 | 23,36 | 22,78 |
| 16 | 2 | 22,49 | 22 | 26,75 | 26,17 |
| 18 | 2,5 | 25,34 | 24,85 | 30,14 | 29,56 |
| 20 | 2,5 | 28,19 | 27,7 | 33,53 | 32,95 |
| 22 | 2,5 | 31,71 | 31,35 | 37,72 | 37,29 |
| 24 | 3 | 33,61 | 33,25 | 39,98 | 39,55 |
| 27 | 3 | — | 38 | — | 45,2 |
| 30 | 3,5 | — | 42,75 | — | 50,85 |
| 33 | 3,5 | — | 46,55 | — | 55,37 |
| 36 | 4 | — | 51,11 | — | 60,79 |
| 39 | 4 | — | 55,86 | — | 66,44 |
| 42 | 4,5 | — | 59,95 | — | 71,3 |
| 45 | 4,5 | — | 64,7 | — | 76,95 |
| 48 | 5 | — | 69,45 | — | 82,6 |
| 52 | 5 | — | 74,2 | — | 88,25 |
| 56 | 5,5 | — | 78,66 | — | 93,56 |
| 60 | 5,5 | — | 83,41 | — | 99,21 |
| 64 | 6 | — | 88,16 | — | 104,86 |
| d | P | kwA | kwB | aMin | aMax |
|---|---|---|---|---|---|
| 1,6 | 0,35 | 0,68 | 0,63 | 0,35 | 1,05 |
| 2 | 0,4 | 0,89 | 0,84 | 0,4 | 1,2 |
| 2,5 | 0,45 | 1,1 | 1,05 | 0,45 | 1,35 |
| 3 | 0,5 | 1,31 | 1,26 | 0,5 | 1,5 |
| 3,5 | 0,6 | 1,59 | 1,54 | 0,6 | 1,8 |
| 4 | 0,7 | 1,87 | 1,82 | 0,7 | 2,1 |
| 5 | 0,8 | 2,35 | 2,28 | 0,8 | 2,4 |
| 6 | 1 | 2,7 | 2,63 | 1 | 3 |
| 8 | 1,25 | 3,61 | 3,54 | 1,25 | 4 |
| 10 | 1,5 | 4,35 | 4,28 | 1,5 | 4,5 |
| 12 | 1,75 | 5,12 | 5,05 | 1,75 | 5,3 |
| 14 | 2 | 6,03 | 5,96 | 2 | 6 |
| 16 | 2 | 6,87 | 6,8 | 2 | 6 |
| 18 | 2,5 | 7,9 | 7,81 | 2,5 | 7,5 |
| 20 | 2,5 | 8,6 | 8,51 | 2,5 | 7,5 |
| 22 | 2,5 | 9,65 | 9,56 | 2,5 | 7,5 |
| 24 | 3 | 10,35 | 10,26 | 3 | 9 |
| 27 | 3 | — | 11,66 | 3 | 9 |
| 30 | 3,5 | — | 12,8 | 3,5 | 10,5 |
| 33 | 3,5 | — | 14,41 | 3,5 | 10,5 |
| 36 | 4 | — | 15,46 | 4 | 12 |
| 39 | 4 | — | 17,21 | 4 | 12 |
| 42 | 4,5 | — | 17,91 | 4,5 | 13,5 |
| 45 | 4,5 | — | 19,31 | 4,5 | 13,5 |
| 48 | 5 | — | 20,71 | 5 | 15 |
| 52 | 5 | — | 22,75 | 5 | 15 |
| 56 | 5,5 | — | 24,15 | 5,5 | 16,5 |
| 60 | 5,5 | — | 26,25 | 5,5 | 16,5 |
| 64 | 6 | — | 27,65 | 6 | 18 |
Все сочетания: пределы длины и источники
| d | P | l | Класс | l min | l max | ls min | lg max | Источник / ограничения |
|---|---|---|---|---|---|---|---|---|
| 1,6 | 0,35 | 2 | A | 1,8 | 2,2 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=2; s: в источнике максимум 3 меньше минимума 3,02. Требуется уточнение документа. |
| 1,6 | 0,35 | 3 | A | 2,8 | 3,2 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=3; s: в источнике максимум 3 меньше минимума 3,02. Требуется уточнение документа. |
| 1,6 | 0,35 | 4 | A | 3,76 | 4,24 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=4; s: в источнике максимум 3 меньше минимума 3,02. Требуется уточнение документа. |
| 1,6 | 0,35 | 5 | A | 4,76 | 5,24 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=5; s: в источнике максимум 3 меньше минимума 3,02. Требуется уточнение документа. |
| 1,6 | 0,35 | 6 | A | 5,76 | 6,24 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=6; s: в источнике максимум 3 меньше минимума 3,02. Требуется уточнение документа. |
| 1,6 | 0,35 | 8 | A | 7,71 | 8,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=8; s: в источнике максимум 3 меньше минимума 3,02. Требуется уточнение документа. |
| 1,6 | 0,35 | 10 | A | 9,71 | 10,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=10; s: в источнике максимум 3 меньше минимума 3,02. Требуется уточнение документа. |
| 1,6 | 0,35 | 12 | A | 11,65 | 12,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=12; s: в источнике максимум 3 меньше минимума 3,02. Требуется уточнение документа. |
| 1,6 | 0,35 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=16; s: в источнике максимум 3 меньше минимума 3,02. Требуется уточнение документа. |
| 1,6 | 0,35 | 20 | B | 18,95 | 21,05 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=20; |
| 1,6 | 0,35 | 25 | B | 23,95 | 26,05 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=25; |
| 1,6 | 0,35 | 30 | B | 28,95 | 31,05 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=30; |
| 1,6 | 0,35 | 35 | B | 33,75 | 36,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=35; |
| 1,6 | 0,35 | 40 | B | 38,75 | 41,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=40; |
| 1,6 | 0,35 | 45 | B | 43,75 | 46,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=45; |
| 1,6 | 0,35 | 50 | B | 48,75 | 51,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=50; |
| 1,6 | 0,35 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=55; |
| 1,6 | 0,35 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=60; |
| 1,6 | 0,35 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=65; |
| 1,6 | 0,35 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=70; |
| 1,6 | 0,35 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=80; |
| 1,6 | 0,35 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=90; |
| 1,6 | 0,35 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=100; |
| 1,6 | 0,35 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=110; |
| 1,6 | 0,35 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=120; |
| 1,6 | 0,35 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=130; |
| 1,6 | 0,35 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=140; |
| 1,6 | 0,35 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=150; |
| 1,6 | 0,35 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=160; |
| 1,6 | 0,35 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=180; |
| 1,6 | 0,35 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=200; |
| 2 | 0,4 | 4 | A | 3,76 | 4,24 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=4; |
| 2 | 0,4 | 5 | A | 4,76 | 5,24 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=5; |
| 2 | 0,4 | 6 | A | 5,76 | 6,24 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=6; |
| 2 | 0,4 | 8 | A | 7,71 | 8,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=8; |
| 2 | 0,4 | 10 | A | 9,71 | 10,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=10; |
| 2 | 0,4 | 12 | A | 11,65 | 12,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=12; |
| 2 | 0,4 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=16; |
| 2 | 0,4 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=20; |
| 2 | 0,4 | 25 | B | 23,95 | 26,05 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=25; |
| 2 | 0,4 | 30 | B | 28,95 | 31,05 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=30; |
| 2 | 0,4 | 35 | B | 33,75 | 36,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=35; |
| 2 | 0,4 | 40 | B | 38,75 | 41,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=40; |
| 2 | 0,4 | 45 | B | 43,75 | 46,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=45; |
| 2 | 0,4 | 50 | B | 48,75 | 51,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=50; |
| 2 | 0,4 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=55; |
| 2 | 0,4 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=60; |
| 2 | 0,4 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=65; |
| 2 | 0,4 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=70; |
| 2 | 0,4 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=80; |
| 2 | 0,4 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=90; |
| 2 | 0,4 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=100; |
| 2 | 0,4 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=110; |
| 2 | 0,4 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=120; |
| 2 | 0,4 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=130; |
| 2 | 0,4 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=140; |
| 2 | 0,4 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=150; |
| 2 | 0,4 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=160; |
| 2 | 0,4 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=180; |
| 2 | 0,4 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=200; |
| 2,5 | 0,45 | 5 | A | 4,76 | 5,24 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=5; |
| 2,5 | 0,45 | 6 | A | 5,76 | 6,24 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=6; |
| 2,5 | 0,45 | 8 | A | 7,71 | 8,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=8; |
| 2,5 | 0,45 | 10 | A | 9,71 | 10,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=10; |
| 2,5 | 0,45 | 12 | A | 11,65 | 12,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=12; |
| 2,5 | 0,45 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=16; |
| 2,5 | 0,45 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=20; |
| 2,5 | 0,45 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=25; |
| 2,5 | 0,45 | 30 | B | 28,95 | 31,05 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=30; |
| 2,5 | 0,45 | 35 | B | 33,75 | 36,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=35; |
| 2,5 | 0,45 | 40 | B | 38,75 | 41,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=40; |
| 2,5 | 0,45 | 45 | B | 43,75 | 46,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=45; |
| 2,5 | 0,45 | 50 | B | 48,75 | 51,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=50; |
| 2,5 | 0,45 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=55; |
| 2,5 | 0,45 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=60; |
| 2,5 | 0,45 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=65; |
| 2,5 | 0,45 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=70; |
| 2,5 | 0,45 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=80; |
| 2,5 | 0,45 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=90; |
| 2,5 | 0,45 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=100; |
| 2,5 | 0,45 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=110; |
| 2,5 | 0,45 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=120; |
| 2,5 | 0,45 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=130; |
| 2,5 | 0,45 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=140; |
| 2,5 | 0,45 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=150; |
| 2,5 | 0,45 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=160; |
| 2,5 | 0,45 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=180; |
| 2,5 | 0,45 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=200; |
| 3 | 0,5 | 6 | A | 5,76 | 6,24 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=6; k: в источнике максимум 1,825 меньше минимума 1,875. Требуется уточнение документа. |
| 3 | 0,5 | 8 | A | 7,71 | 8,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=8; k: в источнике максимум 1,825 меньше минимума 1,875. Требуется уточнение документа. |
| 3 | 0,5 | 10 | A | 9,71 | 10,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=10; k: в источнике максимум 1,825 меньше минимума 1,875. Требуется уточнение документа. |
| 3 | 0,5 | 12 | A | 11,65 | 12,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=12; k: в источнике максимум 1,825 меньше минимума 1,875. Требуется уточнение документа. |
| 3 | 0,5 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=16; k: в источнике максимум 1,825 меньше минимума 1,875. Требуется уточнение документа. |
| 3 | 0,5 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=20; k: в источнике максимум 1,825 меньше минимума 1,875. Требуется уточнение документа. |
| 3 | 0,5 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=25; k: в источнике максимум 1,825 меньше минимума 1,875. Требуется уточнение документа. |
| 3 | 0,5 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=30; k: в источнике максимум 1,825 меньше минимума 1,875. Требуется уточнение документа. |
| 3 | 0,5 | 35 | B | 33,75 | 36,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=35; |
| 3 | 0,5 | 40 | B | 38,75 | 41,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=40; |
| 3 | 0,5 | 45 | B | 43,75 | 46,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=45; |
| 3 | 0,5 | 50 | B | 48,75 | 51,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=50; |
| 3 | 0,5 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=55; |
| 3 | 0,5 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=60; |
| 3 | 0,5 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=65; |
| 3 | 0,5 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=70; |
| 3 | 0,5 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=80; |
| 3 | 0,5 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=90; |
| 3 | 0,5 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=100; |
| 3 | 0,5 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=110; |
| 3 | 0,5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=120; |
| 3 | 0,5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=130; |
| 3 | 0,5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=140; |
| 3 | 0,5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=150; |
| 3 | 0,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=160; |
| 3 | 0,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=180; |
| 3 | 0,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=200; |
| 3,5 | 0,6 | 8 | A | 7,71 | 8,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=8; |
| 3,5 | 0,6 | 10 | A | 9,71 | 10,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=10; |
| 3,5 | 0,6 | 12 | A | 11,65 | 12,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=12; |
| 3,5 | 0,6 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=16; |
| 3,5 | 0,6 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=20; |
| 3,5 | 0,6 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=25; |
| 3,5 | 0,6 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=30; |
| 3,5 | 0,6 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=35; |
| 3,5 | 0,6 | 40 | B | 38,75 | 41,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=40; |
| 3,5 | 0,6 | 45 | B | 43,75 | 46,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=45; |
| 3,5 | 0,6 | 50 | B | 48,75 | 51,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=50; |
| 3,5 | 0,6 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=55; |
| 3,5 | 0,6 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=60; |
| 3,5 | 0,6 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=65; |
| 3,5 | 0,6 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=70; |
| 3,5 | 0,6 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=80; |
| 3,5 | 0,6 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=90; |
| 3,5 | 0,6 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=100; |
| 3,5 | 0,6 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=110; |
| 3,5 | 0,6 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=120; |
| 3,5 | 0,6 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=130; |
| 3,5 | 0,6 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=140; |
| 3,5 | 0,6 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=150; |
| 3,5 | 0,6 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=160; |
| 3,5 | 0,6 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=180; |
| 3,5 | 0,6 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=200; |
| 4 | 0,7 | 8 | A | 7,71 | 8,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=8; |
| 4 | 0,7 | 10 | A | 9,71 | 10,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=10; |
| 4 | 0,7 | 12 | A | 11,65 | 12,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=12; |
| 4 | 0,7 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=16; |
| 4 | 0,7 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=20; |
| 4 | 0,7 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=25; |
| 4 | 0,7 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=30; |
| 4 | 0,7 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=35; |
| 4 | 0,7 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=40; |
| 4 | 0,7 | 45 | B | 43,75 | 46,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=45; |
| 4 | 0,7 | 50 | B | 48,75 | 51,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=50; |
| 4 | 0,7 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=55; |
| 4 | 0,7 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=60; |
| 4 | 0,7 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=65; |
| 4 | 0,7 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=70; |
| 4 | 0,7 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=80; |
| 4 | 0,7 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=90; |
| 4 | 0,7 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=100; |
| 4 | 0,7 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=110; |
| 4 | 0,7 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=120; |
| 4 | 0,7 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=130; |
| 4 | 0,7 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=140; |
| 4 | 0,7 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=150; |
| 4 | 0,7 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=160; |
| 4 | 0,7 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=180; |
| 4 | 0,7 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=200; |
| 5 | 0,8 | 10 | A | 9,71 | 10,29 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=10; |
| 5 | 0,8 | 12 | A | 11,65 | 12,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=12; |
| 5 | 0,8 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=16; |
| 5 | 0,8 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=20; |
| 5 | 0,8 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=25; |
| 5 | 0,8 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=30; |
| 5 | 0,8 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=35; |
| 5 | 0,8 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=40; |
| 5 | 0,8 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=45; |
| 5 | 0,8 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=50; |
| 5 | 0,8 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=55; |
| 5 | 0,8 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=60; |
| 5 | 0,8 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=65; |
| 5 | 0,8 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=70; |
| 5 | 0,8 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=80; |
| 5 | 0,8 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=90; |
| 5 | 0,8 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=100; |
| 5 | 0,8 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=110; |
| 5 | 0,8 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=120; |
| 5 | 0,8 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=130; |
| 5 | 0,8 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=140; |
| 5 | 0,8 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=150; |
| 5 | 0,8 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=160; |
| 5 | 0,8 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=180; |
| 5 | 0,8 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=200; |
| 6 | 1 | 12 | A | 11,65 | 12,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=12; |
| 6 | 1 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=16; |
| 6 | 1 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=20; |
| 6 | 1 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=25; |
| 6 | 1 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=30; |
| 6 | 1 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=35; |
| 6 | 1 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=40; |
| 6 | 1 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=45; |
| 6 | 1 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=50; |
| 6 | 1 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=55; |
| 6 | 1 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=60; |
| 6 | 1 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=65; |
| 6 | 1 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=70; |
| 6 | 1 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=80; |
| 6 | 1 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=90; |
| 6 | 1 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=100; |
| 6 | 1 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=110; |
| 6 | 1 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=120; |
| 6 | 1 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=130; |
| 6 | 1 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=140; |
| 6 | 1 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=150; |
| 6 | 1 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=160; |
| 6 | 1 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=180; |
| 6 | 1 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 4, строка l=200; |
| 8 | 1,25 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=16; |
| 8 | 1,25 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=20; |
| 8 | 1,25 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=25; |
| 8 | 1,25 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=30; |
| 8 | 1,25 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=35; |
| 8 | 1,25 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=40; |
| 8 | 1,25 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=45; |
| 8 | 1,25 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=50; |
| 8 | 1,25 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=55; |
| 8 | 1,25 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=60; |
| 8 | 1,25 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=65; |
| 8 | 1,25 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=70; |
| 8 | 1,25 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=80; |
| 8 | 1,25 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=90; |
| 8 | 1,25 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=100; |
| 8 | 1,25 | 110 | B | 108,25 | 111,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=110; l: для этой группы в источнике напечатано max 111,25; соседние таблицы дают 111,75. Требуется уточнение. |
| 8 | 1,25 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=120; |
| 8 | 1,25 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=130; |
| 8 | 1,25 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=140; |
| 8 | 1,25 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=150; |
| 8 | 1,25 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=160; |
| 8 | 1,25 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=180; |
| 8 | 1,25 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=200; |
| 10 | 1,5 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=20; |
| 10 | 1,5 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=25; |
| 10 | 1,5 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=30; |
| 10 | 1,5 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=35; |
| 10 | 1,5 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=40; |
| 10 | 1,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=45; |
| 10 | 1,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=50; |
| 10 | 1,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=55; |
| 10 | 1,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=60; |
| 10 | 1,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=65; |
| 10 | 1,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=70; |
| 10 | 1,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=80; |
| 10 | 1,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=90; |
| 10 | 1,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=100; |
| 10 | 1,5 | 110 | B | 108,25 | 111,25 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=110; l: для этой группы в источнике напечатано max 111,25; соседние таблицы дают 111,75. Требуется уточнение. |
| 10 | 1,5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=120; |
| 10 | 1,5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=130; |
| 10 | 1,5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=140; |
| 10 | 1,5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=150; |
| 10 | 1,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=160; |
| 10 | 1,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=180; |
| 10 | 1,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=200; |
| 12 | 1,75 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=25; |
| 12 | 1,75 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=30; |
| 12 | 1,75 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=35; |
| 12 | 1,75 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=40; |
| 12 | 1,75 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=45; |
| 12 | 1,75 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=50; |
| 12 | 1,75 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=55; |
| 12 | 1,75 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=60; |
| 12 | 1,75 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=65; |
| 12 | 1,75 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=70; |
| 12 | 1,75 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=80; |
| 12 | 1,75 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=90; |
| 12 | 1,75 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=100; |
| 12 | 1,75 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=110; |
| 12 | 1,75 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=120; |
| 12 | 1,75 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=130; |
| 12 | 1,75 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=140; |
| 12 | 1,75 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=150; |
| 12 | 1,75 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=160; |
| 12 | 1,75 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=180; |
| 12 | 1,75 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=200; |
| 14 | 2 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=30; |
| 14 | 2 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=35; |
| 14 | 2 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=40; |
| 14 | 2 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=45; |
| 14 | 2 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=50; |
| 14 | 2 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=55; |
| 14 | 2 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=60; |
| 14 | 2 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=65; |
| 14 | 2 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=70; |
| 14 | 2 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=80; |
| 14 | 2 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=90; |
| 14 | 2 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=100; |
| 14 | 2 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=110; |
| 14 | 2 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=120; |
| 14 | 2 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=130; |
| 14 | 2 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=140; |
| 14 | 2 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=150; |
| 14 | 2 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=160; |
| 14 | 2 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=180; |
| 14 | 2 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=200; |
| 16 | 2 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=30; |
| 16 | 2 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=35; |
| 16 | 2 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=40; |
| 16 | 2 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=45; |
| 16 | 2 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=50; |
| 16 | 2 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=55; |
| 16 | 2 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=60; |
| 16 | 2 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=65; |
| 16 | 2 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=70; |
| 16 | 2 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=80; |
| 16 | 2 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=90; |
| 16 | 2 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=100; |
| 16 | 2 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=110; |
| 16 | 2 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=120; |
| 16 | 2 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=130; |
| 16 | 2 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=140; |
| 16 | 2 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=150; |
| 16 | 2 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=160; |
| 16 | 2 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=180; |
| 16 | 2 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=200; |
| 18 | 2,5 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=35; |
| 18 | 2,5 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=40; |
| 18 | 2,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=45; |
| 18 | 2,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=50; |
| 18 | 2,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=55; |
| 18 | 2,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=60; |
| 18 | 2,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=65; |
| 18 | 2,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=70; |
| 18 | 2,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=80; |
| 18 | 2,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=90; |
| 18 | 2,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=100; |
| 18 | 2,5 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=110; |
| 18 | 2,5 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=120; |
| 18 | 2,5 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=130; |
| 18 | 2,5 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=140; |
| 18 | 2,5 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=150; |
| 18 | 2,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=160; |
| 18 | 2,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=180; |
| 18 | 2,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=200; |
| 20 | 2,5 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=40; |
| 20 | 2,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=45; |
| 20 | 2,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=50; |
| 20 | 2,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=55; |
| 20 | 2,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=60; |
| 20 | 2,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=65; |
| 20 | 2,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=70; |
| 20 | 2,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=80; |
| 20 | 2,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=90; |
| 20 | 2,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=100; |
| 20 | 2,5 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=110; |
| 20 | 2,5 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=120; |
| 20 | 2,5 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=130; |
| 20 | 2,5 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=140; |
| 20 | 2,5 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=150; |
| 20 | 2,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=160; |
| 20 | 2,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=180; |
| 20 | 2,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=200; |
| 22 | 2,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=45; |
| 22 | 2,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=50; |
| 22 | 2,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=55; |
| 22 | 2,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=60; |
| 22 | 2,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=65; |
| 22 | 2,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=70; |
| 22 | 2,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=80; |
| 22 | 2,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=90; |
| 22 | 2,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=100; |
| 22 | 2,5 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=110; |
| 22 | 2,5 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=120; |
| 22 | 2,5 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=130; |
| 22 | 2,5 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=140; |
| 22 | 2,5 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=150; |
| 22 | 2,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=160; |
| 22 | 2,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=180; |
| 22 | 2,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=200; |
| 24 | 3 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=50; |
| 24 | 3 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=55; |
| 24 | 3 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=60; |
| 24 | 3 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=65; |
| 24 | 3 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=70; |
| 24 | 3 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=80; |
| 24 | 3 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=90; |
| 24 | 3 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=100; |
| 24 | 3 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=110; |
| 24 | 3 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=120; |
| 24 | 3 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=130; |
| 24 | 3 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=140; |
| 24 | 3 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=150; |
| 24 | 3 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=160; |
| 24 | 3 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=180; |
| 24 | 3 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 6, строка l=200; |
| 27 | 3 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=55; |
| 27 | 3 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=60; |
| 27 | 3 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=65; |
| 27 | 3 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=70; |
| 27 | 3 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=80; |
| 27 | 3 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=90; |
| 27 | 3 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=100; |
| 27 | 3 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=110; |
| 27 | 3 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=120; |
| 27 | 3 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=130; |
| 27 | 3 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=140; |
| 27 | 3 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=150; |
| 27 | 3 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=160; |
| 27 | 3 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=180; |
| 27 | 3 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 10, строка l=200; |
| 30 | 3,5 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=65; |
| 30 | 3,5 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=70; |
| 30 | 3,5 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=80; |
| 30 | 3,5 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=90; |
| 30 | 3,5 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=100; |
| 30 | 3,5 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=110; |
| 30 | 3,5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=120; |
| 30 | 3,5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=130; |
| 30 | 3,5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=140; |
| 30 | 3,5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=150; |
| 30 | 3,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=160; |
| 30 | 3,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=180; |
| 30 | 3,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=200; |
| 33 | 3,5 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=65; |
| 33 | 3,5 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=70; |
| 33 | 3,5 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=80; |
| 33 | 3,5 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=90; |
| 33 | 3,5 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=100; |
| 33 | 3,5 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=110; |
| 33 | 3,5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=120; |
| 33 | 3,5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=130; |
| 33 | 3,5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=140; |
| 33 | 3,5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=150; |
| 33 | 3,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=160; |
| 33 | 3,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=180; |
| 33 | 3,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=200; |
| 36 | 4 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=80; |
| 36 | 4 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=90; |
| 36 | 4 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=100; |
| 36 | 4 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=110; |
| 36 | 4 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=120; |
| 36 | 4 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=130; |
| 36 | 4 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=140; |
| 36 | 4 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=150; |
| 36 | 4 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=160; |
| 36 | 4 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=180; |
| 36 | 4 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=200; |
| 39 | 4 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=80; |
| 39 | 4 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=90; |
| 39 | 4 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=100; |
| 39 | 4 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=110; |
| 39 | 4 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=120; |
| 39 | 4 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=130; |
| 39 | 4 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=140; |
| 39 | 4 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=150; |
| 39 | 4 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=160; |
| 39 | 4 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=180; |
| 39 | 4 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=200; |
| 42 | 4,5 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=90; |
| 42 | 4,5 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=100; |
| 42 | 4,5 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=110; |
| 42 | 4,5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=120; |
| 42 | 4,5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=130; |
| 42 | 4,5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=140; |
| 42 | 4,5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=150; |
| 42 | 4,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=160; |
| 42 | 4,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=180; |
| 42 | 4,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=200; |
| 45 | 4,5 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=90; |
| 45 | 4,5 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=100; |
| 45 | 4,5 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=110; |
| 45 | 4,5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=120; |
| 45 | 4,5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=130; |
| 45 | 4,5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=140; |
| 45 | 4,5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=150; |
| 45 | 4,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=160; |
| 45 | 4,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=180; |
| 45 | 4,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=200; |
| 48 | 5 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=100; |
| 48 | 5 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=110; |
| 48 | 5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=120; |
| 48 | 5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=130; |
| 48 | 5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=140; |
| 48 | 5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=150; |
| 48 | 5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=160; |
| 48 | 5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=180; |
| 48 | 5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=200; |
| 52 | 5 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=100; |
| 52 | 5 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=110; |
| 52 | 5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=120; |
| 52 | 5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=130; |
| 52 | 5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=140; |
| 52 | 5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=150; |
| 52 | 5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=160; |
| 52 | 5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=180; |
| 52 | 5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=200; |
| 56 | 5,5 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=110; |
| 56 | 5,5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=120; |
| 56 | 5,5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=130; |
| 56 | 5,5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=140; |
| 56 | 5,5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=150; |
| 56 | 5,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=160; |
| 56 | 5,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=180; |
| 56 | 5,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=200; |
| 60 | 5,5 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=120; |
| 60 | 5,5 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=130; |
| 60 | 5,5 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=140; |
| 60 | 5,5 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=150; |
| 60 | 5,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=160; |
| 60 | 5,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=180; |
| 60 | 5,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 2, с. 12, строка l=200; |
| 64 | 6 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=130; |
| 64 | 6 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=140; |
| 64 | 6 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=150; |
| 64 | 6 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=160; |
| 64 | 6 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=180; |
| 64 | 6 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 4017-2013, табл. 1, с. 8, строка l=200; |
| d | P | Длины класса А | Длины класса В |
|---|---|---|---|
| 1,6 | 0,35 | 2, 3, 4, 5, 6, 8, 10, 12, 16 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 2 | 0,4 | 4, 5, 6, 8, 10, 12, 16, 20 | 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 2,5 | 0,45 | 5, 6, 8, 10, 12, 16, 20, 25 | 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 3 | 0,5 | 6, 8, 10, 12, 16, 20, 25, 30 | 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 3,5 | 0,6 | 8, 10, 12, 16, 20, 25, 30, 35 | 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 4 | 0,7 | 8, 10, 12, 16, 20, 25, 30, 35, 40 | 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 5 | 0,8 | 10, 12, 16, 20, 25, 30, 35, 40, 45, 50 | 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 6 | 1 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60 | 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 8 | 1,25 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80 | 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 10 | 1,5 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100 | 110, 120, 130, 140, 150, 160, 180, 200 |
| 12 | 1,75 | 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120 | 130, 140, 150, 160, 180, 200 |
| 14 | 2 | 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140 | 150, 160, 180, 200 |
| 16 | 2 | 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180, 200 |
| 18 | 2,5 | 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180, 200 |
| 20 | 2,5 | 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180, 200 |
| 22 | 2,5 | 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180, 200 |
| 24 | 3 | 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180, 200 |
| 27 | 3 | — | 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 30 | 3,5 | — | 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 33 | 3,5 | — | 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 36 | 4 | — | 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 39 | 4 | — | 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 42 | 4,5 | — | 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 45 | 4,5 | — | 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 48 | 5 | — | 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 52 | 5 | — | 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 56 | 5,5 | — | 110, 120, 130, 140, 150, 160, 180, 200 |
| 60 | 5,5 | — | 120, 130, 140, 150, 160, 180, 200 |
| 64 | 6 | — | 130, 140, 150, 160, 180, 200 |
ISO 4017 · ISO 4017:2011
Получено только превью с рисунком и таблицей 1. Полный оригинал этой редакции не проверен; размеры — по документации заказчика. ISO 4017:2022 не подставляется.
Источники и редакции
- DIN 933 — Библиография, область применения, жизненный цикл и изменения; проверка на указанную дату.
- DIN 933:1987-09 — Title / Abstract / Overview; только назначение и перечисленные факты области применения.
- ГОСТ Р ИСО 4017-2013 — Рисунок 1; таблицы 1–3; поправки ИУС 2/4/8-2015 и 2-2025
Задание не подготовлено
Откройте выбор и нажмите «Отдать в изготовление».
Вес и количество крепежа
Рассчитать массу и количество DIN 933 →. Справочные массы стального крепежа из каталога поставщика. Массы ГОСТ не подставляются.
Материал для специального исполнения
Укажите выбранные размеры и направьте запрос по материалу. Возможность поставки сочетания и соответствие стандарту рассматриваются отдельно; неподтверждённые исполнения не добавляются в ассортимент.
