Машиностроительный крепёж

Шпильки

Выберите стандарт изделия. Размеры, материал и покрытие согласуются для конкретного исполнения.

Группа: Шпильки
Семейство шпильки

1d–2,5d — обозначения семейств по длине ввинчиваемого конца. Точный размер конца для выбранного диаметра приведён в таблице соответствующего ГОСТ. Класс точности А/В не обозначает класс прочности.

Найдено карточек: 14Стандарт → требования → заявка
i

Размерные исполнения проходят проверку. Сейчас доступны карточки стандартов. Наличие, цена и срок уточняются по заявке.

Есть спецификация или чертёж?

Начнём с вашей задачи.

Несколько позиций — одна заявка. Файлы — по электронной почте.

Собрать заявку
Все стандарты раздела (14)

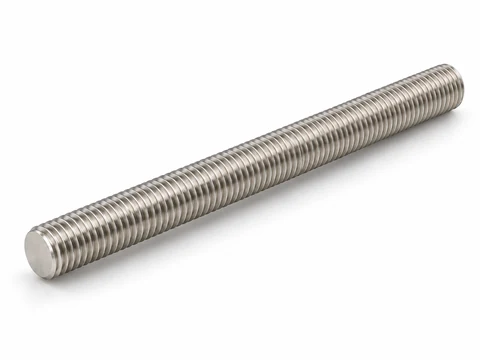

  • DIN 975 / DIN 976Шпильки полнорезьбовые

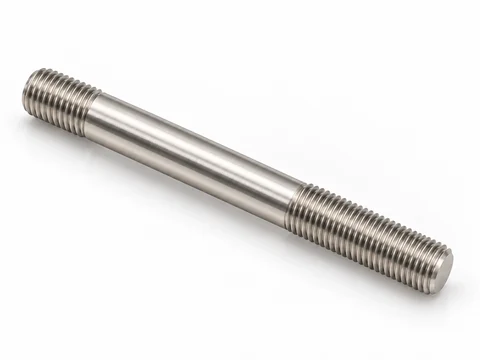

  • ГОСТ 22032-76Шпильки с ввинчиваемым концом 1d, класс точности В
  • ГОСТ 22033-76Шпильки с ввинчиваемым концом 1d, класс точности А

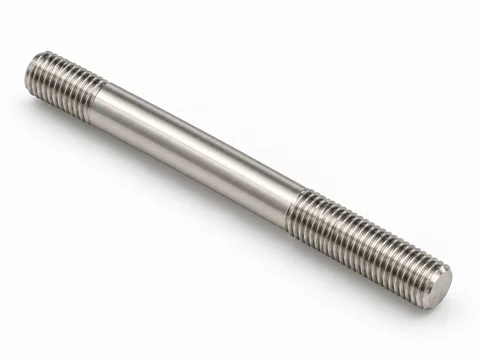

  • ГОСТ 22034-76Шпильки с ввинчиваемым концом 1,25d, класс точности В
  • ГОСТ 22035-76Шпильки с ввинчиваемым концом 1,25d, класс точности А

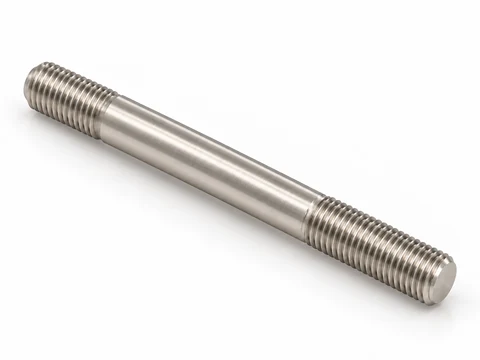

  • ГОСТ 22036-76Шпильки с ввинчиваемым концом 1,6d, класс точности В
  • ГОСТ 22037-76Шпильки с ввинчиваемым концом 1,6d, класс точности А

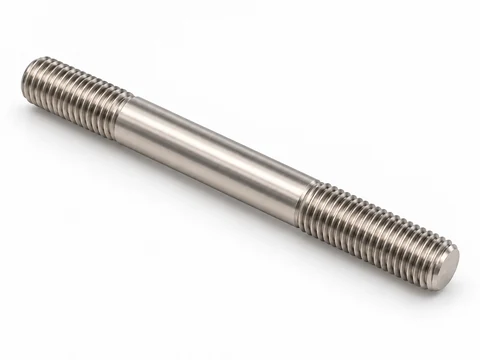

  • ГОСТ 22038-76Шпильки с ввинчиваемым концом 2d, класс точности В
  • ГОСТ 22039-76Шпильки с ввинчиваемым концом 2d, класс точности А

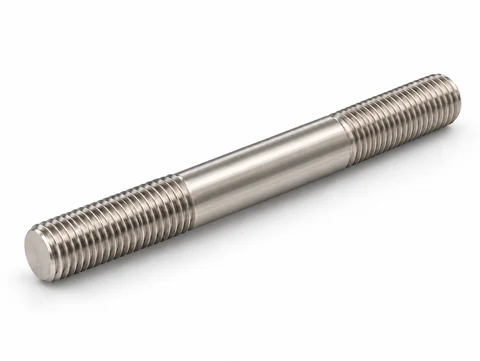

  • ГОСТ 22040-76Шпильки с ввинчиваемым концом 2,5d, класс точности В
  • ГОСТ 22041-76Шпильки с ввинчиваемым концом 2,5d, класс точности А

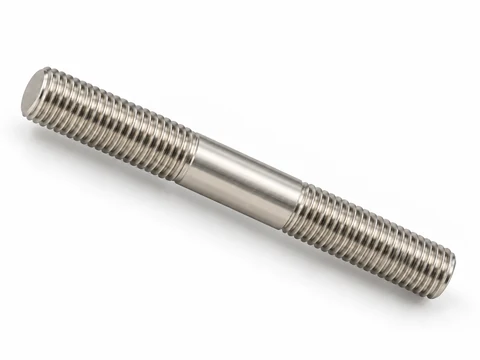

  • ГОСТ 22042-76Шпильки для деталей с гладкими отверстиями, класс точности В
  • ГОСТ 22043-76Шпильки для деталей с гладкими отверстиями, класс точности А
  • ГОСТ 9066-75Шпильки для фланцевых соединений

Семейство шпилек ГОСТ 22032–22043

Коэффициент семейства помогает найти стандарт. Конкретную длину b₁ берут из таблицы, без автоматической подстановки k·d.

СемействоКласс ВКласс АКак читается длина
1dГОСТ 22032-76ГОСТ 22033-76l без ввинчиваемого конца; b₁ по таблице
1,25dГОСТ 22034-76ГОСТ 22035-76l без ввинчиваемого конца; b₁ по таблице
1,6dГОСТ 22036-76ГОСТ 22037-76l без ввинчиваемого конца; b₁ по таблице
2dГОСТ 22038-76ГОСТ 22039-76l без ввинчиваемого конца; b₁ по таблице
2,5dГОСТ 22040-76ГОСТ 22041-76l без ввинчиваемого конца; b₁ по таблице
Для гладких отверстийГОСТ 22042-76ГОСТ 22043-76l — полная длина; два равных конца b
Знаю ГОСТ — найти карточкуСравнить семействоПроверить размер

DIN 976-1 и ГОСТ 9066-75 остаются отдельными документами каталога. Номер семейства не означает взаимозаменяемость.
