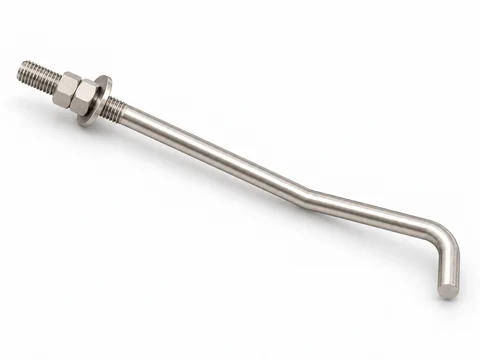

Изогнутые фундаментные болты
Тип 1 · 1.1, 1.2
Изогнутая шпилька 1.1 или 1.2 с гайками и шайбой. Для 1.2 предусмотрены наклонный участок и обратный загиб.
Выбрать исполнение →Группа: Фундаментные болты
Фундаментные болты ГОСТ 24379.1-2012
Шесть конструкций, четырнадцать вариантов. Выберите по форме, затем уточните размеры и состав.

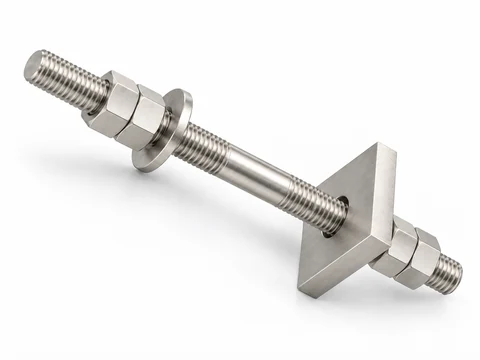

Фундаментные болты с анкерной плитой
Тип 2 · 2.1, 2.2, 2.3
Шпилька с плоской либо литой анкерной плитой; размеры и число гаек зависят от исполнения.
Выбрать исполнение →

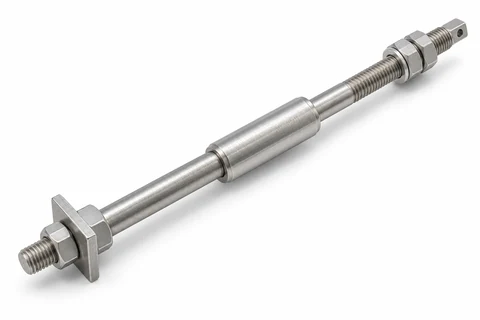

Составные фундаментные болты
Тип 3 · 3.1, 3.2
Нижняя и верхняя шпильки соединяются муфтой. Верхняя устанавливается после оборудования; место сварного закрепления задаёт проект.
Выбрать исполнение →

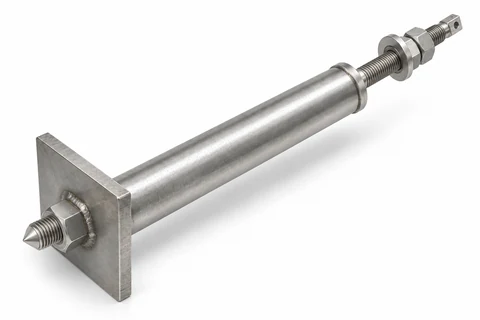

Съёмные фундаментные болты
Тип 4 · 4.1, 4.2, 4.3
Шпилька извлекается из заранее установленной анкерной арматуры. Арматура представляет сварной узел с трубой и плитой.
Выбрать исполнение →

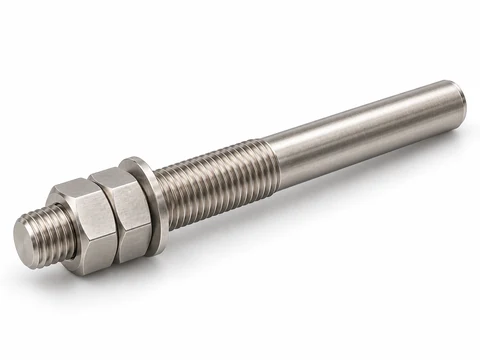

Прямые фундаментные болты
Тип 5 · 5
Прямая шпилька без отдельного механического анкера. Способ закрепления и глубину задаёт проект установки.
Выбрать исполнение →

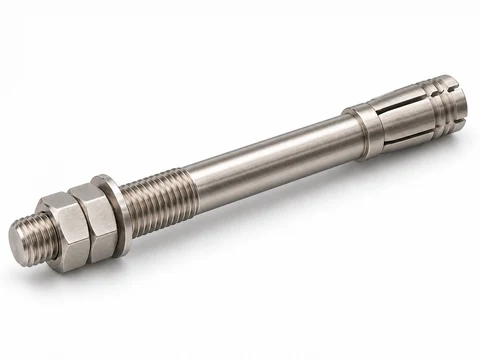

Фундаментные болты с коническим концом
Тип 6 · 6.1, 6.2, 6.3
Цанга, резьбовая коническая втулка или конический конец шпильки — три разные конструкции.
Выбрать исполнение →Подобрать по размерам и исполнению
Выберите конструкцию выше. В карточке доступны подтверждённые диаметры и шаги, табличные либо проектные длины. Неподтверждённые сочетания отмечены отдельно.
Как различить конструкции
У изогнутого болта анкерует загиб самой шпильки; у типа 2 — отдельная плита. Составной тип 3 имеет две шпильки с муфтой. У съёмного типа 4 шпилька входит в сварную анкерную арматуру с трубой. Прямой тип 5 не имеет отдельного механического анкера. Тип 6 различается цангой, конической втулкой или коническим концом.
ГОСТ 24379.0-2012 задаёт общие технические условия. Глубина заделки, бетон, монтаж и несущая способность определяются проектом. Выбор геометрии не подтверждает пригодность установки.
