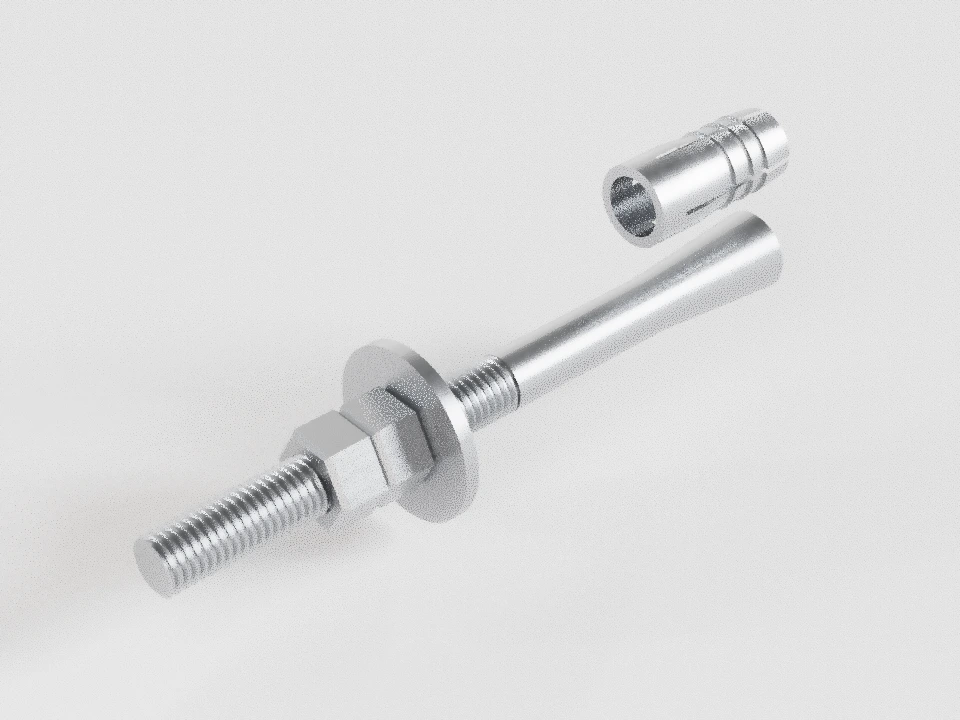

Пример: ГОСТ 24379.1-2012 · d 12×150 · исполнение 6.1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Карточка стандарта / Фундаментные болты

Фундаментные болты с коническим концом ГОСТ 24379.1-2012

Цанга, резьбовая коническая втулка или конический конец шпильки — три разные конструкции.

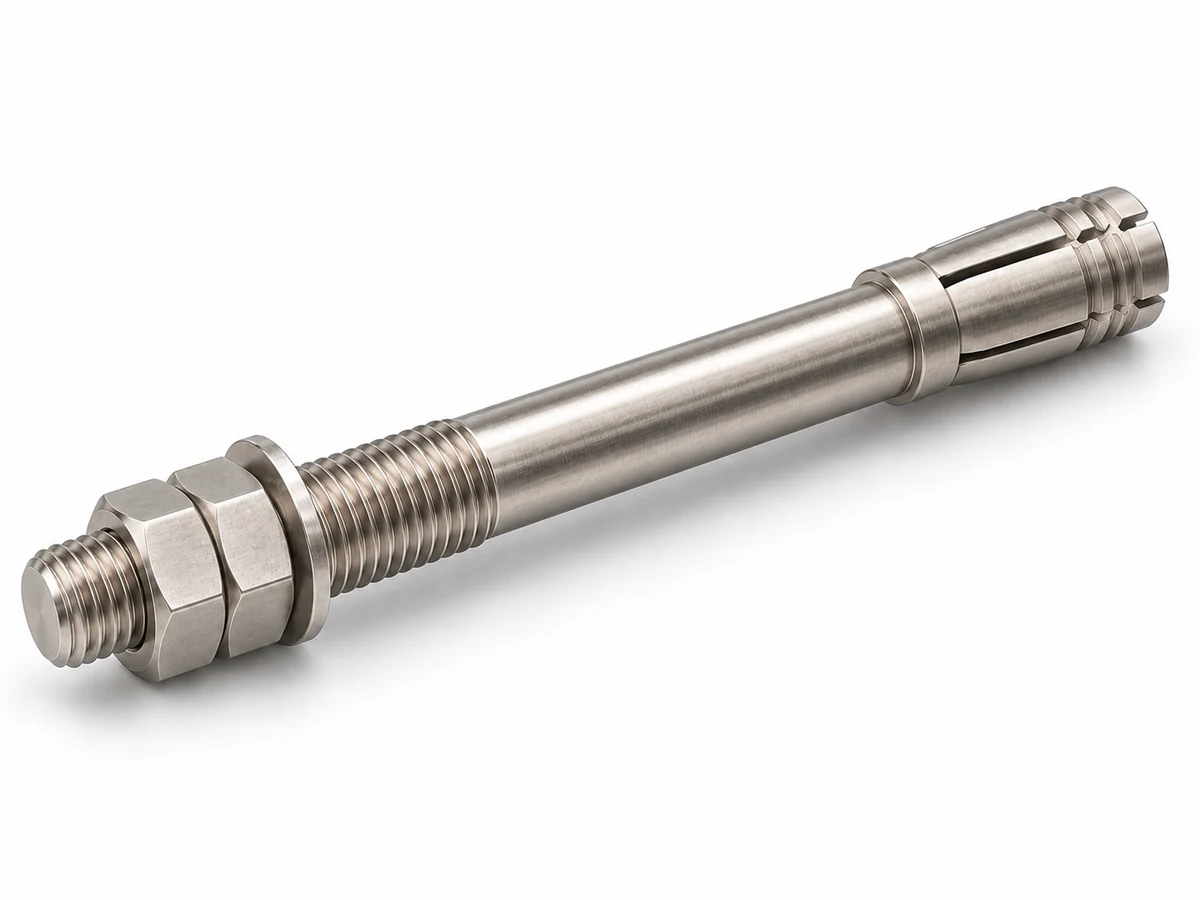

Фундаментный болт, исполнение 6.1 с разжимной цангой — предметная иллюстрация — **Фундаментный болт, исполнение 6.1 с разжимной цангой**Предметная иллюстрация

ИсполнениеДиаметр d, ммL шпильки, ммМатериал как требованиеКатегория стали (по проекту)ШайбаПоставкаКоличество, шт.Покрытие как требование

Длины из списка — табличные для выбранной шпильки. Другие длины передаются по согласованию; для составных и съёмных болтов необходим рабочий чертёж.

Болт 6.1.М12×150.[сталь уточнить] ГОСТ 24379.1-2012

Предварительное задание · Табличная длина

Шаг резьбы комплектной шпильки P = 1,75 мм · основной (крупный)

Выберите шайбу по виду отверстия оборудования.
Марка стали и категория не заданы.

Шпильки: ГОСТ 24379.1, рисунок 2, таблица 2; мм
Размер	Значение	База / смысл	Поле
d	12	Диаметр резьбы	8g
P	1,75	Шаг резьбы	По рисунку
d₁	12	d₁ — гладкий стержень	Справочный, сортамент ГОСТ 2590
d5	17	Конус поз. 8	h16
l0	80	l₀ — резьба верхнего конца	+IT17
l11	30	Конус поз. 8	±IT17/2

Обозначения допусков сохранены; численные предельные отклонения здесь не вычислены. Резьба 8g, фаски и сбеги — ГОСТ 10549. Резьба показана условно.

Цанга поз. 15 · таблица 14

D/d₁/d₂/d₃ — h16; H/h/h₁/h₂/h₃/h₄/h₅ — ±IT16/2; R не более табличного. Четыре продольных паза 1±0,3 мм. Рисунок 14.

Символ	Значение	Основа
d	12 мм	Рисунок и таблица 14
D	17 мм	Рисунок и таблица 14
d1	12,5 мм	Рисунок и таблица 14
d2	15 мм	Рисунок и таблица 14
d3	16,5 мм	Рисунок и таблица 14
H	36 мм	Рисунок и таблица 14
h	30 мм	Рисунок и таблица 14
h1	24 мм	Рисунок и таблица 14
h2	16 мм	Рисунок и таблица 14
h3	11 мм	Рисунок и таблица 14
h4	7 мм	Рисунок и таблица 14
h5	0,5 мм	Рисунок и таблица 14
R	0,8 мм	Рисунок и таблица 14
mass	0,03 кг	Рисунок и таблица 14 · теоретическая

Выбранный состав поставки
Деталь	Кол.	Теоретическая масса одной, кг	Уточнение
Шпилька поз. 8	1	0,15	L=150 мм; Табличная длина уточнить
Цанга поз. 15	1	0,03	ГОСТ 24379.1, таблица 14 Сталь группы В
Шайба — вид отверстия не выбран	1	Уточняется	Нормальное отверстие; исполнение и точность согласуются 20 или С235
Гайка ГОСТ ISO 4032	2	Уточняется	P=1,75 мм; изменение 1, 2024 как у шпильки; категория 2 допускается

Масса выбранного состава: уточняется по рабочему чертежу. Партия: уточняется. Старые массы сборок из приложения А не пересчитаны автоматически на обновлённые гайки 2024 года.

Сварная анкерная арматура считается одной сборочной единицей; масса её деталей повторно к массе узла не прибавляется.

Размеры применимых гаек · Шайбы нормальных отверстий ГОСТ 11371-78

Предварительный производственный лист

Размерные ряды и состав конструкций

Исполнение 6.1 · М12, М16, М20, М24, М30, М36, М42, М48

Цанга, резьбовая коническая втулка или конический конец шпильки — три разные конструкции.

Шпильки поз. 8; 2 гайки; 1 шайба(ы). Цанга поз. 15.

М30: d₃=32,5 мм в таблице 14 меньше d₂=37 мм. Противоречие не исправлено предположением.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	d5	l0	l11
12	1,75	12	17	80	30
16	2	16	22	90	36
20	2,5	20	28	100	48
24	3	24	34	110	60
30	3,5	30	42	120	73
36	4	36	50	130	85
42	4,5	42	58	140	95
48	5	48	68	150	120

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
12	150	0,15
12	200	0,19
12	250	0,24
12	300	0,28
12	350	0,32
12	400	0,37
12	450	0,41
12	500	0,46
12	600	0,55
16	150	0,27
16	200	0,35
16	250	0,43
16	300	0,51
16	350	0,58
16	400	0,66
16	450	0,74
16	500	0,82
16	600	0,98
16	710	1,15
20	200	0,55
20	250	0,67
20	300	0,8
20	350	0,92
20	400	1,04
20	450	1,17
20	500	1,29
20	600	1,54
20	710	1,81
20	800	2,03
24	250	0,99
24	300	1,17
24	350	1,35
24	400	1,53
24	450	1,7
24	500	1,88
24	600	2,24
24	710	2,63
24	800	2,95
24	900	3,3
30	250	1,58
30	300	1,86
30	350	2,14
30	400	2,41
30	450	2,69
30	500	2,97
30	600	3,53
30	710	4,14
30	800	4,63
30	900	5,19
30	1 000	5,74
30	1 120	6,4
36	300	2,74
36	350	3,14
36	400	3,53
36	450	3,93
36	500	4,33
36	600	5,12
36	710	6,01
36	800	6,72
36	900	7,52
36	1 000	8,32
36	1 120	9,28
36	1 250	10,32
42	350	4,35
42	400	4,9
42	450	5,44
42	500	5,98
42	600	7,07
42	710	8,26
42	800	9,25
42	900	10,33
42	1 000	11,42
42	1 120	12,72
42	1 250	14,14
42	1 320	14,9
48	400	6,53
48	450	7,24
48	500	7,9
48	600	9,37
48	710	10,93
48	800	12,21
48	900	13,63
48	1 000	15,05
48	1 120	16,75
48	1 250	18,6
48	1 320	19,59
48	1 400	20,73

Исполнение 6.2 · М12, М16, М20, М24, М30, М36, М42, М48

Цанга, резьбовая коническая втулка или конический конец шпильки — три разные конструкции.

Шпильки поз. 9; 2 гайки; 1 шайба(ы). Коническая втулка поз. 16.

М42: в таблице 15 строка обозначена 49, вопреки ряду шпильки. Не перенесена автоматически на М42.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	l0	l4	c1
12	1,75	12	80	24	6
16	2	16	90	32	9
20	2,5	20	100	40	9
24	3	24	110	48	11
30	3,5	30	120	60	14
36	4	36	130	73	17
42	4,5	42	140	85	20
48	5	48	150	98	22

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
12	150	0,13
12	200	0,18
12	250	0,22
12	300	0,27
12	350	0,31
12	400	0,35
12	450	0,4
12	500	0,44
12	600	0,53
16	150	0,24
16	200	0,32
16	250	0,39
16	300	0,47
16	350	0,55
16	400	0,63
16	450	0,71
16	500	0,79
16	600	0,95
16	710	1,12
16	800	1,26
16	900	1,42
16	1 000	1,58
16	1 120	1,77
16	1 250	1,97
20	200	0,49
20	250	0,62
20	300	0,74
20	350	0,86
20	400	0,99
20	450	1,11
20	500	1,23
20	600	1,48
20	710	1,75
20	800	1,97
20	900	2,22
20	1 000	2,46
20	1 120	2,76
20	1 250	3,08
20	1 320	3,25
20	1 400	3,45
20	1 500	3,7
24	250	0,89
24	300	1,06
24	350	1,24
24	400	1,42
24	450	1,6
24	500	1,77
24	600	2,13
24	710	2,52
24	800	2,84
24	900	3,19
24	1 000	3,55
24	1 120	3,98
24	1 250	4,44
24	1 320	4,69
24	1 400	4,97
24	1 500	5,32
24	1 600	5,68
24	1 700	6,03
30	250	1,39
30	300	1,67
30	350	1,94
30	400	2,22
30	450	2,5
30	500	2,77
30	600	3,33
30	710	3,94
30	800	4,44
30	900	4,99
30	1 000	5,55
30	1 120	6,22
30	1 250	6,94
30	1 320	7,33
30	1 400	7,76
30	1 500	8,32
30	1 600	8,87
30	1 700	9,43
30	1 800	9,98
30	1 900	10,54
36	300	2,4
36	350	2,79
36	400	3,19
36	450	3,59
36	500	3,99
36	600	4,79
36	710	5,67
36	800	6,39
36	900	7,19
36	1 000	7,98
36	1 120	8,94
36	1 250	9,98
36	1 320	10,55
36	1 400	11,18
36	1 500	11,98
36	1 600	12,78
36	1 700	13,57
36	1 800	14,37
36	1 900	15,17
36	2 000	15,97
36	2 120	16,93
36	2 240	17,89
42	350	3,81
42	400	4,35
42	450	4,89
42	500	5,44
42	600	6,52
42	710	7,72
42	800	8,7
42	900	9,78
42	1 000	10,87
42	1 120	12,17
42	1 250	13,59
42	1 320	14,35
42	1 400	15,22
42	1 500	16,31
42	1 600	17,39
42	1 700	18,48
42	1 800	19,57
42	1 900	20,65
42	2 000	21,74
42	2 120	23,04
42	2 240	24,35
42	2 500	27,17
48	400	5,68
48	450	6,39
48	500	7,1
48	600	8,52
48	710	10,08
48	800	11,36
48	900	12,79
48	1 000	14,2
48	1 120	15,9
48	1 250	17,76
48	1 320	18,76
48	1 400	19,88
48	1 500	21,3
48	1 600	22,73
48	1 700	24,13
48	1 800	25,55
48	1 900	26,97
48	2 000	28,39
48	2 120	30,1
48	2 240	31,8
48	2 500	35,49
48	2 800	39,75

Исполнение 6.3 · М12, М16, М20, М24, М30, М36, М42, М48

Цанга, резьбовая коническая втулка или конический конец шпильки — три разные конструкции.

Шпильки поз. 10; 2 гайки; 1 шайба(ы). .

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	d6	l0	l12	c1
12	1,75	12	20	80	20	6
16	2	16	26	90	28	9
20	2,5	20	32	100	34	9
24	3	24	39	110	41	11
30	3,5	30	48	120	50	14
36	4	36	58	130	63	17
42	4,5	42	68	140	71	20
48	5	48	77	150	82	22

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
12	150	0,15
12	200	0,19
12	250	0,24
12	300	0,28
12	350	0,32
12	400	0,37
12	450	0,41
12	500	0,46
12	600	0,55
16	150	0,27
16	200	0,35
16	250	0,43
16	300	0,51
16	350	0,58
16	400	0,66
16	450	0,74
16	500	0,82
16	600	0,98
16	710	1,15
20	200	0,55
20	250	0,67
20	300	0,8
20	350	0,92
20	400	1,04
20	450	1,17
20	500	1,29
20	600	1,54
20	710	1,81
20	800	2,03
24	250	0,99
24	300	1,17
24	350	1,35
24	400	1,53
24	450	1,7
24	500	1,88
24	600	2,24
24	710	2,63
24	800	2,95
24	900	3,3
30	250	1,58
30	300	1,86
30	350	2,14
30	400	2,41
30	450	2,69
30	500	2,97
30	600	3,53
30	710	4,14
30	800	4,63
30	900	5,19
30	1 000	5,74
30	1 120	6,4
36	300	2,74
36	350	3,14
36	400	3,53
36	450	3,93
36	500	4,33
36	600	5,12
36	710	6,01
36	800	6,72
36	900	7,52
36	1 000	8,32
36	1 120	9,28
36	1 250	10,32
42	350	4,35
42	400	4,9
42	450	5,44
42	500	5,98
42	600	7,07
42	710	8,26
42	800	9,25
42	900	10,33
42	1 000	11,42
42	1 120	12,72
42	1 250	14,14
42	1 320	14,9
48	400	6,53
48	450	7,24
48	500	7,9
48	600	9,37
48	710	10,93
48	800	12,21
48	900	13,63
48	1 000	15,05
48	1 120	16,75
48	1 250	18,6
48	1 320	19,59
48	1 400	20,73

Цанга поз. 15 · полная таблица 14

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	d1	d2	d3	H	h	h1	h2	h3	h4	h5	R	mass
12	17	12,5	15	16,5	36	30	24	16	11	7	0,5	0,8	0,03
16	24	17	20	23,2	45	36	30	21	14	10	0,8	1	0,08
20	30	21	25	29	60	48	40	26	18	12	1	1,2	0,17
24	34	25	30	32,5	75	60	54	31	22	15	1,5	1,5	0,25
30	42	32	37	32,5	90	72	60	34	27	18	1,5	1,5	0,41
36	50	38	42	48	105	84	70	47	33	22	2	1,5	0,68
42	58	44	52	55,5	120	96	80	55	39	25	2,5	2	1,06
48	68	50	60	65	150	120	100	63	43	29	3	2	1,96

Коническая втулка поз. 16 · полная таблица 15

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	H	h	mass
12	22	24	20	0,03
16	29	32	28	0,06
20	35	40	34	0,11
24	42	48	41	0,2
30	52	60	51	0,36
36	62	72	61	0,67
49	72	84	71	0,94
48	82	96	82	1,41

Шайба поз. 17 · полная таблица 16

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	d0	D	S	runout	mass
12	13	36	3	0,5	0,021
16	17	42	4	0,6	0,036
20	21	45	8	0,6	0,076
24	25	55	8	0,6	0,12
30	32	80	10	0,7	0,33
36	38	90	10	0,7	0,41
42	44	95	14	0,7	0,61
48	50	105	14	0,7	0,74
56	60	115	16	0,8	0,95
64	68	130	16	0,8	1,21
72	76	140	18	0,8	1,53
80	85	160	20	0,9	2,27
90	95	180	20	0,9	2,88
100	105	190	22	0,9	3,4
110	115	200	22	0,9	3,63
125	130	240	25	1	6,3
140	145	270	25	1	7,99

Материалы и комплектность — ГОСТ 24379.0-2012, изменение 1

Ст3кп категории 2 — только конструктивные болты. Ст3пс/Ст3сп категории 4 — до М24 включительно в разрешённых климатических условиях. Сталь 20 — без категории в указанной стандартом области. 09Г2С и 10Г2С1 категории 6 — с ограничениями по климату и диаметру; для меньших диаметров в умеренной области требуется технико-экономическое обоснование. Выбор марки здесь является требованием, а не подтверждением применимости.

Гайки и муфты — марка стали шпильки; категория 2 допускается. Шайбы и заглушки — сталь 20 или С235. Втулки — Ст3кп2, трубы и цанги — сталь группы В. Плита 2.3 — СЧ15; литая плита арматуры 4.2 — сталь 25Л, группа III.

В комплектности ссылки ГОСТ 5915 заменены на ГОСТ ISO 4032 / ГОСТ ISO 8673 изменением 1 (РФ с 01.02.2024). Здесь для подтверждённого крупного шага до М48 применяется ГОСТ ISO 4032. Ссылки на ГОСТ 10605 сохранены. Поправка ИУС 9-2024 уточняет реквизиты принятия изменения.

Масса шайбы М16 по таблице 16 — 0,036 кг (ИУС 2-2026). Поле резьбы шпильки 8g, муфты и резьбовой арматуры 7H. Сварной узел не является эксплуатационно разборным.

Согласование поставки

Исполнение для вашей задачи

Материал, покрытие, исполнение и условия нагрузки согласуются по документации заказа.

Комплект и возможность изготовления согласуются по заявке. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Статус документа

Применение стандарта в РФ

Статус документа в фонде: Не проверен.

Статус документа в фонде и применимость в РФ отдельно не подтверждены; геометрия и каталоговый набор имеют собственное происхождение.

Проверка источника статуса: не выполнена.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных

ГОСТ 24379.1-2012. Полный текст с поправками; размеры и состав деталей Рисунки 1–16, таблицы 1–16, приложения А–Г; ИУС 2-2026 Проверено: 2026-10-15
ГОСТ 24379.0-2012. Технические условия с изменением 1 и поправкой Разделы 5–7; изменение 1, РФ 01.02.2024; поправка ИУС 9-2024 Проверено: 2026-10-15

Что ещё требует проверки

Соответствие партии, рабочий чертёж и расчёт установки требуют подтверждения.
Численные отклонения общих полей IT и резьбы здесь не расшифрованы; сохраняются обозначения источника.
М30: d₃=32,5 мм в таблице 14 меньше d₂=37 мм. Противоречие не исправлено предположением.
М42: в таблице 15 строка обозначена 49, вопреки ряду шпильки. Не перенесена автоматически на М42.

Все фундаментные болты ←

Болт 6.1.М12×150.[сталь уточнить] ГОСТ 24379.1-2012

Размерные ряды и состав конструкций

Исполнение для вашей задачи

Подтверждённые исполнения поставки

Параметры вашей заявки

Применение стандарта в РФ

Документы и проверка данных
