ИНЖЕНЕРНЫЙ СПРАВОЧНИК
DIN–ГОСТ
Крепёж по стандарту и внешнему виду
Приведены близкие стандарты. Размеры и исполнение уточняют при подборе.
Показано 365 исполнений
379 стандартов · 63 связей DIN–ГОСТ| DIN | Близкий ГОСТ | Изображение | Краткое описание |
|---|---|---|---|
| DIN 1 | ГОСТ 3129-70Конический штифт; материал, точность и размеры сверяют отдельно |  | Конический штифт |
| DIN 7 | ГОСТ 3128-70Цилиндрический незакалённый штифт; посадка и торцы уточняются |  | Цилиндрический штифт |

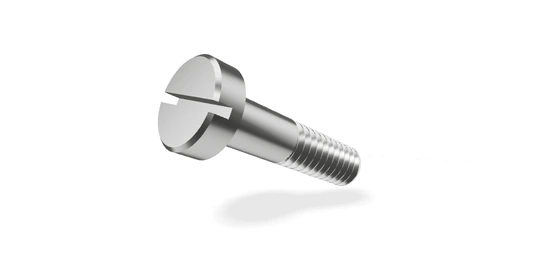

| DIN 84 | ГОСТ 1491-80Прямой шлиц; размеры головки и длина резьбы различаются |  | Винт. Цилиндрическая головка; прямой шлиц |

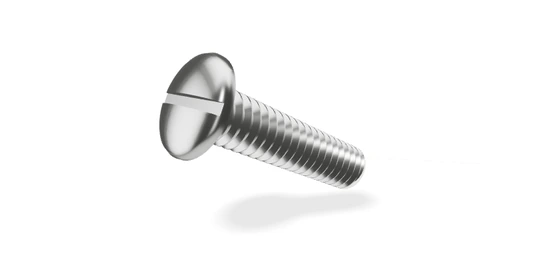

| DIN 85 | ГОСТ 17473-80Исполнение с прямым шлицем; профиль головки уточняется |  | Винт. Скруглённая головка; прямой шлиц |

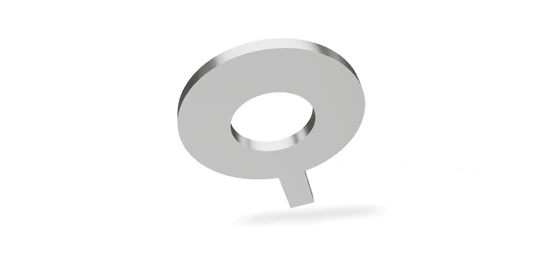

| DIN 93 | Аналог не установлен |  | Стопорная шайба с длинной лапкой |
| DIN 94 | ГОСТ 397-79Разводной шплинт; размеры и материал по выбранному документу |  | Разводной шплинт |

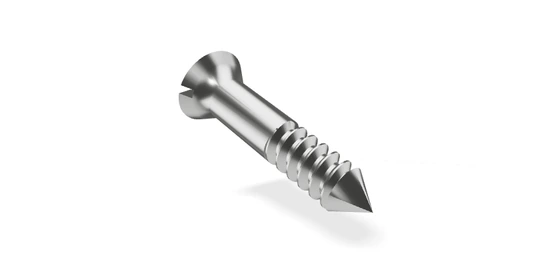

| DIN 95 | Аналог не установлен |  | Шуруп по дереву. Полупотайная головка |
| DIN 96 | Аналог не установлен |  | Шуруп по дереву. Полукруглая головка |
| DIN 97 | Аналог не установлен |  | Шуруп по дереву. Потайная головка |
| DIN 99 | Аналог не установлен |  | Коническая рукоятка с поперечным резьбовым отверстием |
| DIN 124 | Аналог не установлен |  | Заклёпка с полукруглой головкой |
| DIN 125A | ГОСТ 11371-78Без фаски / с фаской: исполнение и класс точности уточняются |  | Плоская шайба нормального ряда; без фаски |
| DIN 125B | ГОСТ 11371-78Без фаски / с фаской: исполнение и класс точности уточняются |  | Плоская шайба нормального ряда; с фаской |
| DIN 126 | Аналог не установлен | | Плоская шайба класса точности C |
| DIN 127A | ГОСТ 6402-70Разрезная пружинная шайба; сечение и исполнение уточняются |  | Разрезная пружинная шайба; острые концы |

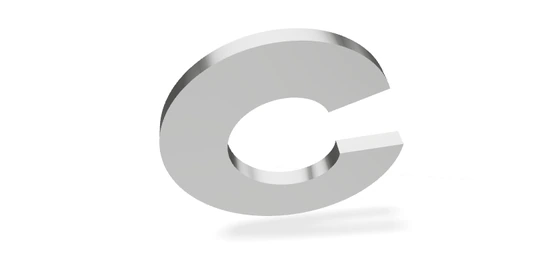

| DIN 127B | ГОСТ 6402-70Разрезная пружинная шайба; сечение и исполнение уточняются |  | Разрезная пружинная шайба; притуплённые концы |
| DIN 128A | Аналог не установлен |  | Разрезная пружинная шайба; изогнутая |

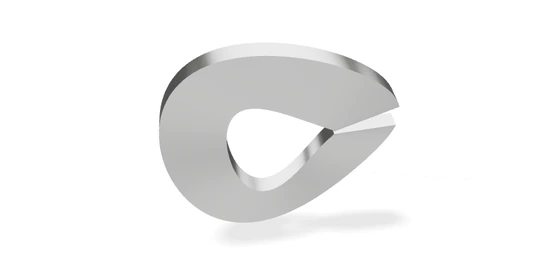

| DIN 128B | Аналог не установлен |  | Разрезная пружинная шайба; волнистая |
| DIN 134 | Аналог не установлен | | Прокатная шайба |

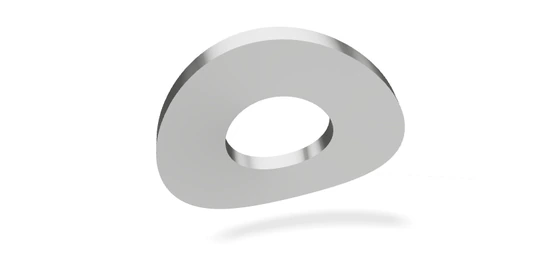

| DIN 137A | Аналог не установлен |  | Замкнутая пружинная шайба; изогнутая |

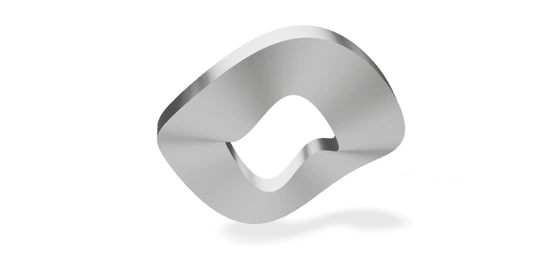

| DIN 137B | Аналог не установлен |  | Замкнутая пружинная шайба; волнистая |

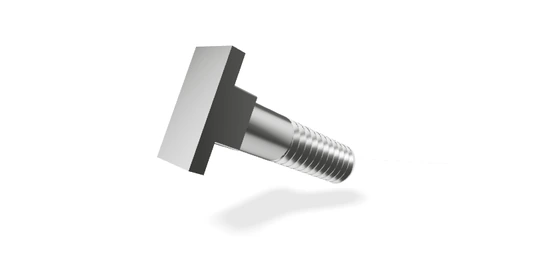

| DIN 186 | Аналог не установлен |  | Болт. Т-образная головка и квадратный подголовок |
| DIN 188 | Аналог не установлен |  | Болт. Т-образная головка и два уса |
| DIN 258 | Аналог не установлен |  | Конический штифт с цапфой и постоянной длиной конуса |
| DIN 261 | Аналог не установлен |  | Болт. Т-образная головка без квадратного подголовка |

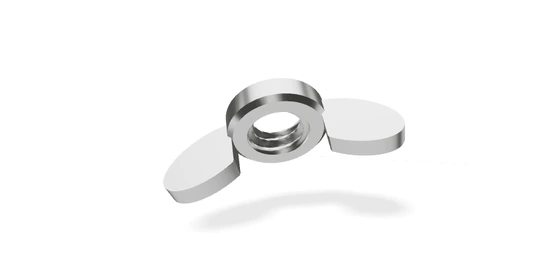

| DIN 315Округлые | Аналог не установлен |  | Гайка-барашек; округлые лепестки |
| DIN 315Прямоугольные | Аналог не установлен |  | Гайка-барашек; прямоугольные лепестки |
| DIN 316Округлые лепестки | Аналог не установлен |  | Винт-барашек с округлыми лепестками |

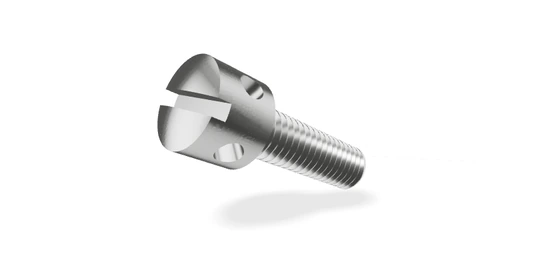

| DIN 404 | Аналог не установлен |  | Винт с прямым шлицем и двумя поперечными отверстиями в головке |

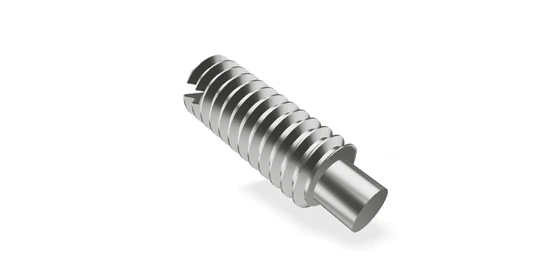

| DIN 417 | ГОСТ 1478-93Прямой шлиц, цилиндрический конец |  | Установочный винт со шлицем и цилиндрическим концом |

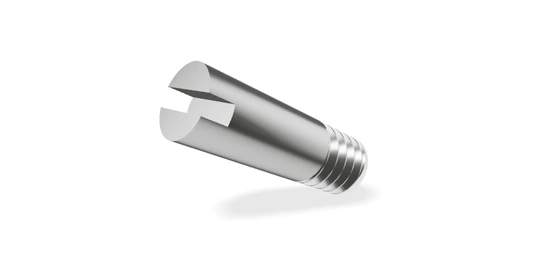

| DIN 427 | Аналог не установлен |  | Безголовочный винт с прямым шлицем и гладкой частью стержня |

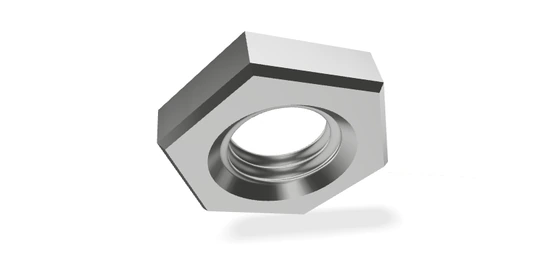

| DIN 431 | Аналог не установлен |  | Трубная низкая шестигранная гайка |
| DIN 432 | Аналог не установлен |  | Стопорная шайба с наружной лапкой |

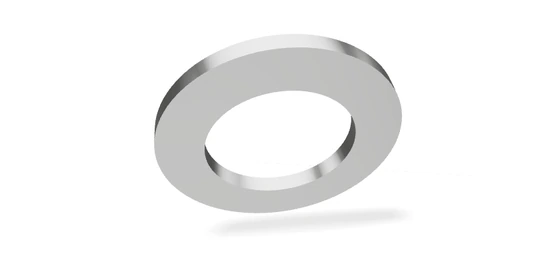

| DIN 433 | ГОСТ 10450-78Уменьшенная плоская шайба; ряд размеров уточняется |  | Плоская шайба уменьшенного ряда |
| DIN 434 | ГОСТ 10906-78Косая шайба; угол опорной поверхности уточняется |  | Косая квадратная шайба для швеллеров |

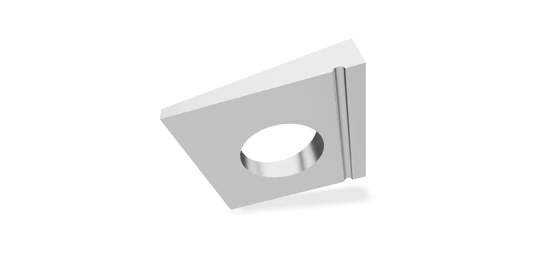

| DIN 435 | Аналог не установлен |  | Косая квадратная шайба для двутавров |

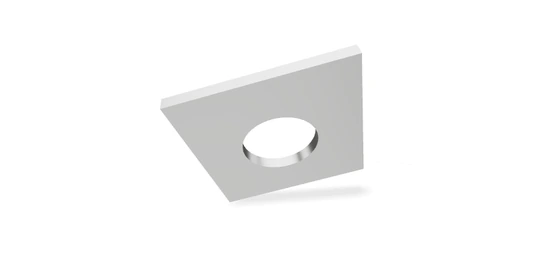

| DIN 436 | Аналог не установлен |  | Квадратная шайба для деревянных конструкций |
| DIN 438 | ГОСТ 1479-93Прямой шлиц, засверлённый конец |  | Установочный винт со шлицем и засверлённым концом |
| DIN 439 | ГОСТ 5916-70Низкая гайка; фаски, высота и шаг уточняются |  | Низкая шестигранная гайка |
| DIN 439-2 | Аналог не установлен | | Низкая шестигранная гайка с фасками; часть 2 |

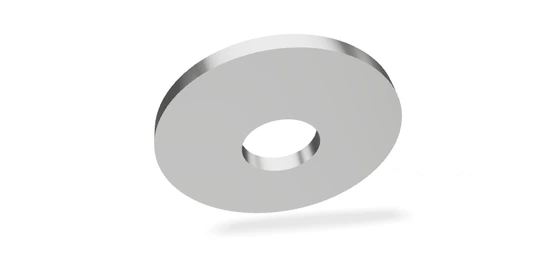

| DIN 440 | Аналог не установлен |  | Шайба увеличенного ряда для деревянных конструкций |

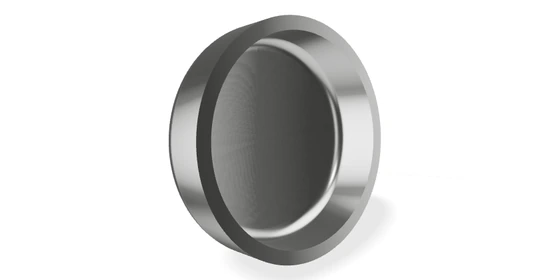

| DIN 443 | Аналог не установлен |  | Заглушка штампованная чашеобразная |

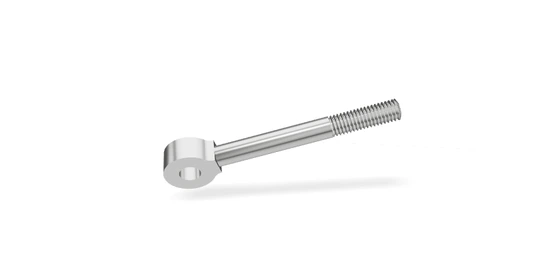

| DIN 444 | ГОСТ 3033-79Откидной болт; исполнение проушины и стержня уточняется |  | Откидной болт с проушиной |

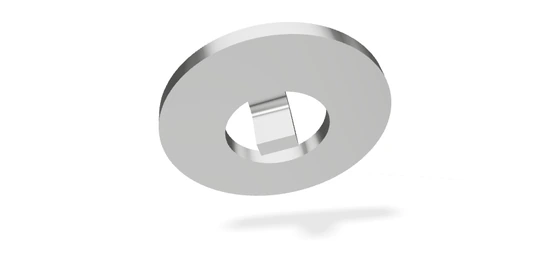

| DIN 462 | Аналог не установлен |  | Стопорная шайба с внутренней лапкой |

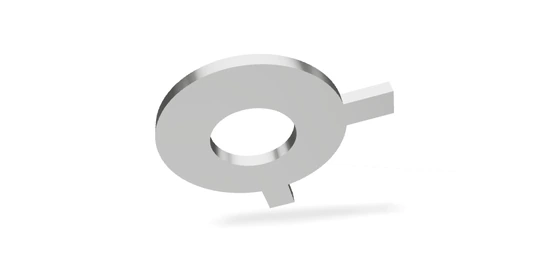

| DIN 463 | Аналог не установлен |  | Стопорная шайба с двумя лапками |
| DIN 464 | ГОСТ 21331-75Высокая накатанная головка без шлица |  | Винт. Высокая накатанная головка |
| DIN 465 | ГОСТ 21331-75Исполнение высокой головки с прямым шлицем |  | Винт. Высокая накатанная головка со шлицем |

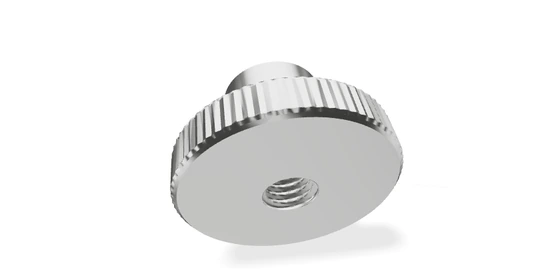

| DIN 466 | Аналог не установлен |  | Высокая гайка с накаткой |

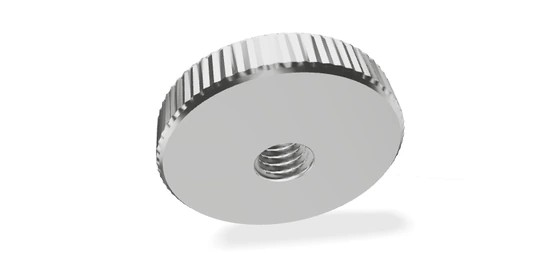

| DIN 467 | Аналог не установлен |  | Низкая гайка с накаткой |

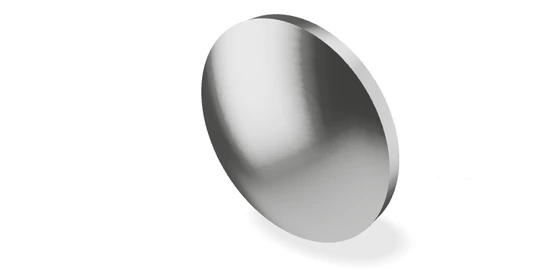

| DIN 470 | Аналог не установлен |  | Заглушка дисковая для расточенного отверстия |

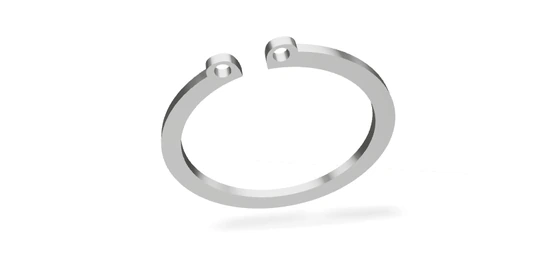

| DIN 471 | Аналог не установлен |  | Наружное стопорное кольцо для вала |

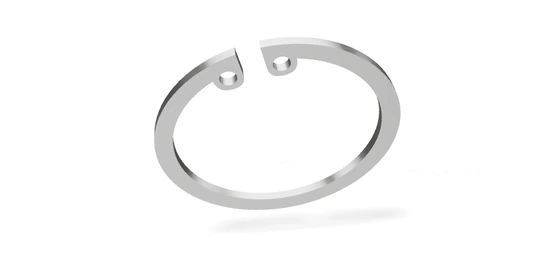

| DIN 472 | Аналог не установлен |  | Внутреннее стопорное кольцо для отверстия |
| DIN 478 | Аналог не установлен |  | Винт с квадратной головкой и буртом |
| DIN 479 | ГОСТ 1482-84Квадратная головка, цилиндрический конец |  | Установочный винт с квадратной головкой и цилиндрическим концом |
| DIN 480 | ГОСТ 1486-84Квадратная головка, бурт, ступенчатый конец со сферой |  | Винт с квадратной головкой, буртом и концом со сферой |
| DIN 508 | Аналог не установлен |  | Гайка для Т-образных станочных пазов |

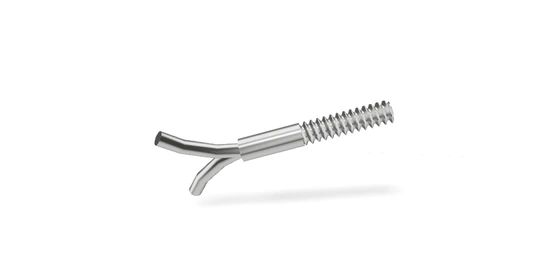

| DIN 529C | Аналог не установлен |  | Анкерный болт с раздвоенным отогнутым концом |
| DIN 546 | ГОСТ 10657-80Круглая гайка со шлицем; размеры уточняются |  | Круглая гайка со шлицем на торце |

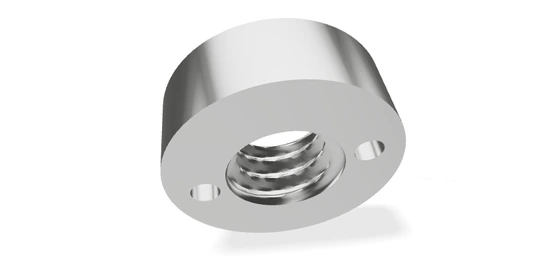

| DIN 547 | Аналог не установлен |  | Круглая гайка с торцевыми отверстиями |

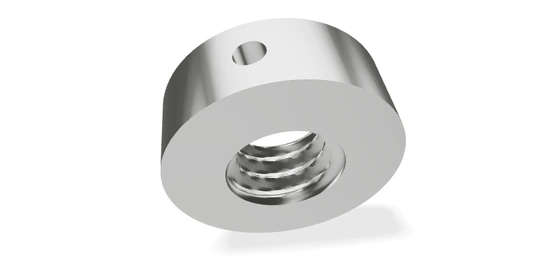

| DIN 548 | Аналог не установлен |  | Круглая гайка с радиальными отверстиями |

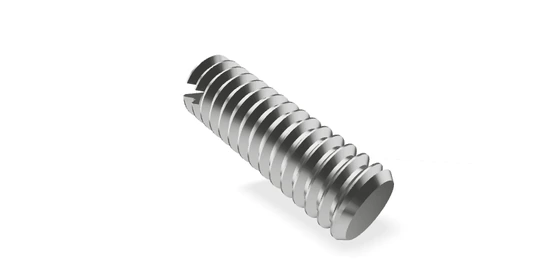

| DIN 551 | ГОСТ 1477-93Прямой шлиц, плоский конец |  | Установочный винт со шлицем и плоским концом |

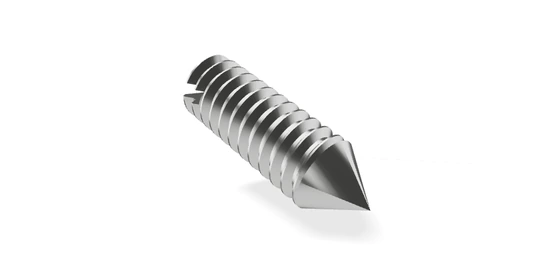

| DIN 553 | ГОСТ 1476-93Прямой шлиц, конический конец |  | Установочный винт со шлицем и коническим концом |
| DIN 555 | Аналог не установлен |  | Шестигранная гайка класса точности C |
| DIN 557 | Аналог не установлен |  | Квадратная гайка с фаской |

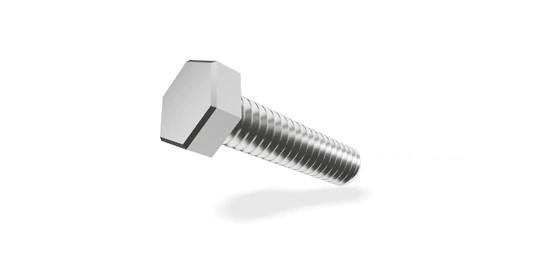

| DIN 558 | Аналог не установлен |  | Болт с шестигранной головкой, полная резьба |
| DIN 561 | ГОСТ 1481-84Малая шестигранная головка, цилиндрический конец |  | Винт с малой шестигранной головкой и цилиндрическим концом |

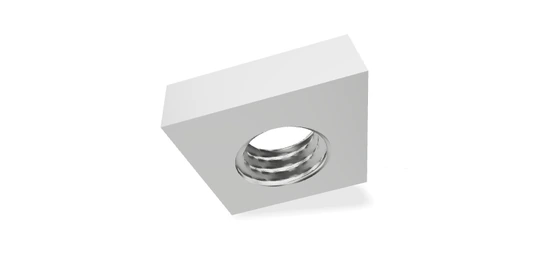

| DIN 562 | Аналог не установлен |  | Низкая квадратная гайка без фасок |

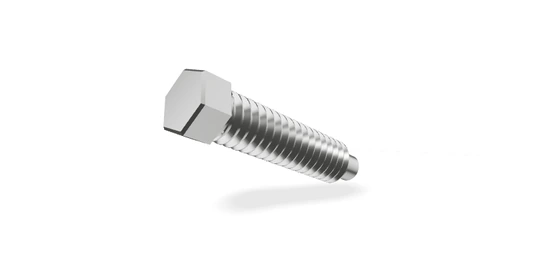

| DIN 564 | Аналог не установлен |  | Винт с малой шестигранной головкой и ступенчатым концом Asp |
| DIN 571 | Аналог не установлен |  | Шуруп по дереву. Шестигранная головка |
| DIN 580 | ГОСТ 4751-73Рым-болт; размеры и допустимую нагрузку выбирают по своему документу |  | Рым-болт |

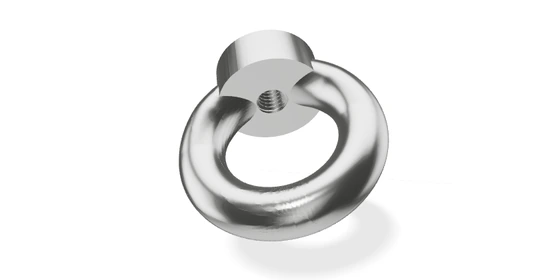

| DIN 582 | Аналог не установлен |  | Рым-гайка |
| DIN 601 | Аналог не установлен |  | Болт с шестигранной головкой, неполная резьба |
| DIN 603 | ГОСТ 7802-81У ГОСТ увеличенная полукруглая головка; квадратный подголовок |  | Болт. Полукруглая головка и квадратный подголовок |
| DIN 604 | ГОСТ 7785-81Потайная головка с усом; геометрия уса уточняется |  | Болт. Потайная головка и ус |
| DIN 605 | Аналог не установлен |  | Болт. Потайная головка и длинный квадратный подголовок |
| DIN 607 | Аналог не установлен |  | Болт. Полукруглая головка и ус |
| DIN 608 | ГОСТ 7786-81Потайная головка с квадратным подголовком; высота уточняется |  | Болт. Потайная головка и низкий квадратный подголовок |
| DIN 609 | Аналог не установлен |  | Призонный болт с длинной резьбовой частью |

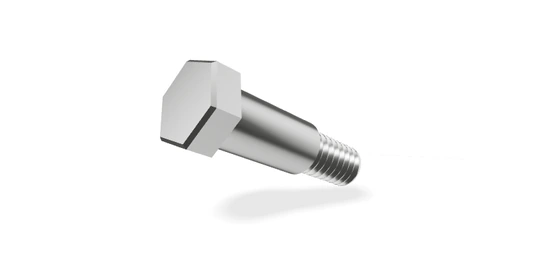

| DIN 610 | Аналог не установлен |  | Призонный болт с короткой резьбовой частью |
| DIN 653 | ГОСТ 21332-75Низкая накатанная головка |  | Винт. Низкая накатанная головка |
| DIN 660 | ГОСТ 10299-80Полукруглая головка; размеры, точность и материалы по своему документу | | Заклёпка с полукруглой головкой |
| DIN 661 | ГОСТ 10300-80Потайная головка; угол зависит от ряда размеров |  | Заклёпка с потайной головкой |

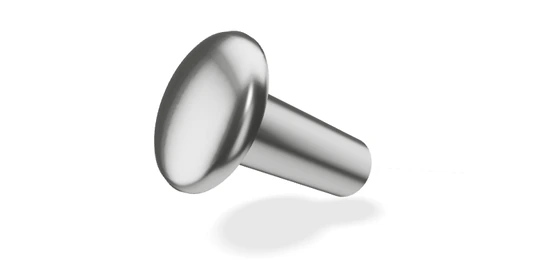

| DIN 662 | Аналог не установлен |  | Заклёпка с грибовидной головкой |

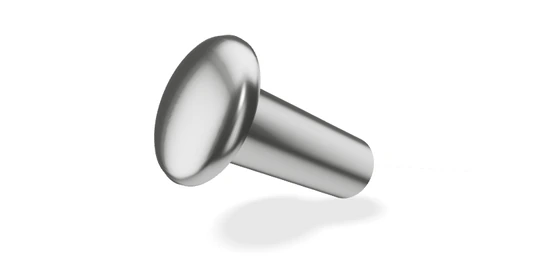

| DIN 674 | Аналог не установлен |  | Заклёпка с низкой плоско-скруглённой головкой |
| DIN 675 | Аналог не установлен |  | Ременная заклёпка с плоской потайной головкой |

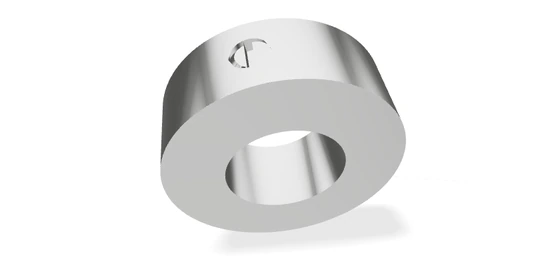

| DIN 703 | Аналог не установлен |  | Установочное кольцо с зажимным винтом |
| DIN 705A | Аналог не установлен | | Установочное кольцо; под винт |
| DIN 705B | Аналог не установлен |  | Установочное кольцо; под штифт |
| DIN 741 | Аналог не установлен |  | Канатный зажим с U-образной скобой и седлом |
| DIN 787 | Аналог не установлен | | Болт. Т-образная головка для станочного паза |
| DIN 835 | Аналог не установлен |  | Шпилька с ввинчиваемым концом 2d |
| DIN 906 | Аналог не установлен |  | Коническая резьбовая пробка с внутренним шестигранником |
| DIN 908 | Аналог не установлен |  | Цилиндрическая резьбовая пробка с буртом и внутренним шестигранником |
| DIN 909 | Аналог не установлен |  | Коническая резьбовая пробка с наружным шестигранником |

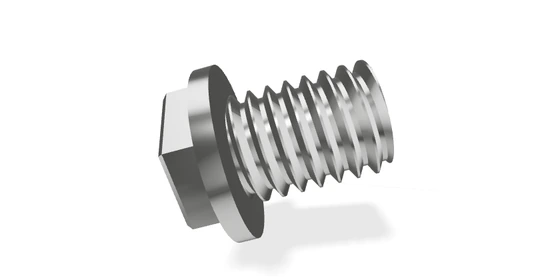

| DIN 910 | Аналог не установлен |  | Резьбовая пробка с фланцем и наружным шестигранником |

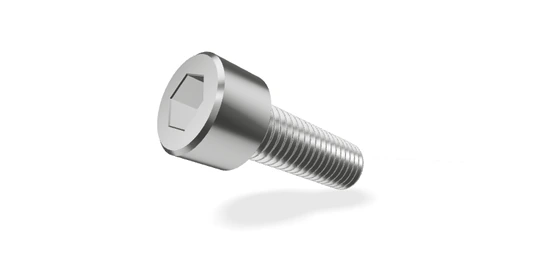

| DIN 912 | ГОСТ 11738-84Цилиндрическая головка, внутренний шестигранник; размеры отдельно |  | Винт. Цилиндрическая головка; внутренний шестигранник |

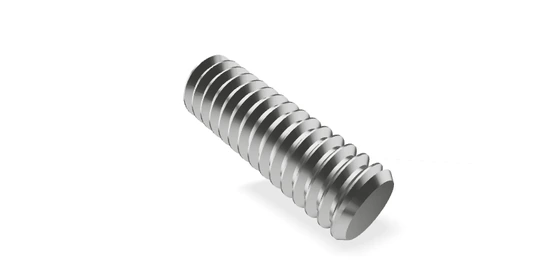

| DIN 913 | ГОСТ 11074-93Внутренний шестигранник, плоский конец |  | Установочный винт с шестигранником и плоским концом |
| DIN 914 | ГОСТ 8878-93Внутренний шестигранник, конический конец |  | Установочный винт с шестигранником и коническим концом |
| DIN 915 | ГОСТ 11075-93Внутренний шестигранник, цилиндрический конец |  | Установочный винт с шестигранником и цилиндрическим концом |

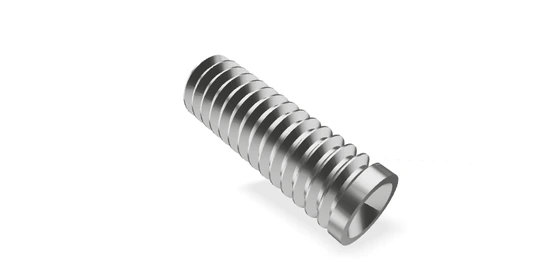

| DIN 916 | ГОСТ 28964-91Внутренний шестигранник, засверлённый конец |  | Установочный винт с шестигранником и засверлённым концом |

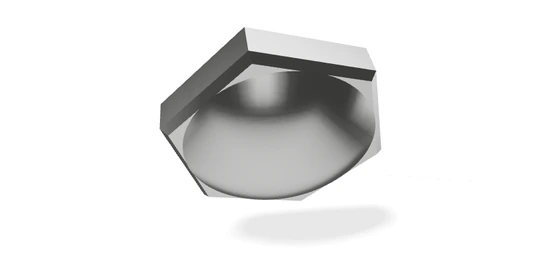

| DIN 917 | Аналог не установлен |  | Низкая колпачковая гайка |
| DIN 920 | Аналог не установлен |  | Винт. Малая цилиндрическая головка; прямой шлиц |

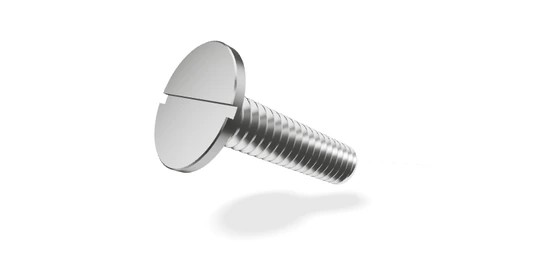

| DIN 921 | Аналог не установлен |  | Винт. Большая плоская головка; прямой шлиц |
| DIN 922 | Аналог не установлен |  | Приборный винт с малой головкой и цапфой |

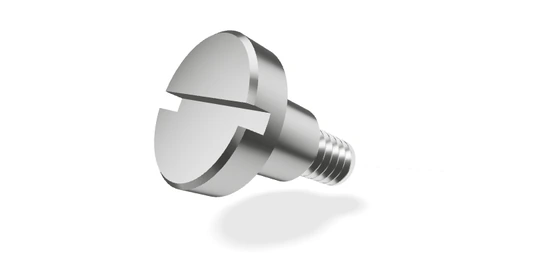

| DIN 923 | Аналог не установлен |  | Ступенчатый винт с большой плоской головкой |
| DIN 926 | Аналог не установлен | | Безголовочный винт со шлицем и цапфой |
| DIN 927 | Аналог не установлен |  | Ступенчатый винт с малой головкой |

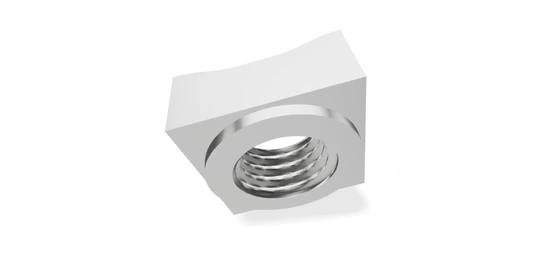

| DIN 928 | Аналог не установлен |  | Квадратная приварная гайка |
| DIN 929 | Аналог не установлен |  | Шестигранная приварная гайка |
| DIN 931 | ГОСТ 7798-70Неполная резьба; размеры головки и исполнения уточняются ГОСТ Р ИСО 4014-2013Неполная резьба; самостоятельная нормативная ветвь | | Шестигранный болт с неполной резьбой; основной (крупный) шаг |
| DIN 933 | ГОСТ Р ИСО 4017-2013Полная резьба; размеры под ключ проверяют по документу | | Шестигранный болт с полной резьбой; основной (крупный) шаг |
| DIN 934 | ГОСТ 5915-70Класс точности В; высота и размер под ключ уточняются ГОСТ 5927-70Класс точности А; высота и размер под ключ уточняются |  | Шестигранная гайка; основной (крупный) или мелкий шаг |

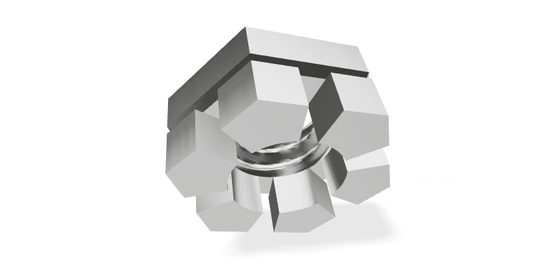

| DIN 935 | ГОСТ 5918-73Класс точности В; прорези и коронку выбирают по диаметру ГОСТ 5932-73Класс точности А; прорези и коронку выбирают по диаметру |  | Прорезная или корончатая шестигранная гайка |
| DIN 936 | Аналог не установлен |  | Низкая шестигранная гайка |

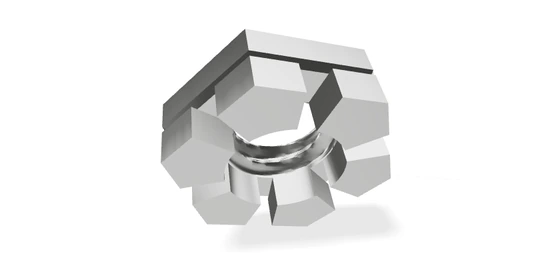

| DIN 937 | ГОСТ 5919-73Низкая гайка, класс В; прорези и коронка уточняются ГОСТ 5933-73Низкая гайка, класс А; прорези и коронка уточняются |  | Низкая прорезная или корончатая гайка |
| DIN 938 | Аналог не установлен |  | Шпилька с ввинчиваемым концом 1d |
| DIN 939 | Аналог не установлен |  | Шпилька с ввинчиваемым концом 1,25d |

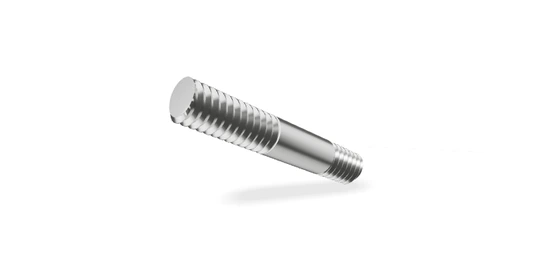

| DIN 940 | Аналог не установлен |  | Шпилька с ввинчиваемым концом 2,5d |

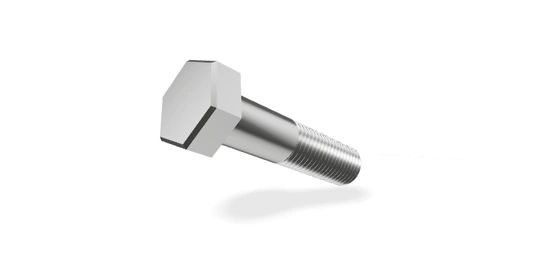

| DIN 960 | ГОСТ Р ИСО 8765-2013Мелкий шаг, неполная резьба; размеры под ключ уточняются |  | Шестигранный болт с неполной резьбой; мелкий шаг |
| DIN 961 | ГОСТ Р ИСО 8676-2013Мелкий шаг, полная резьба; размеры под ключ уточняются |  | Шестигранный болт с полной резьбой; мелкий шаг |

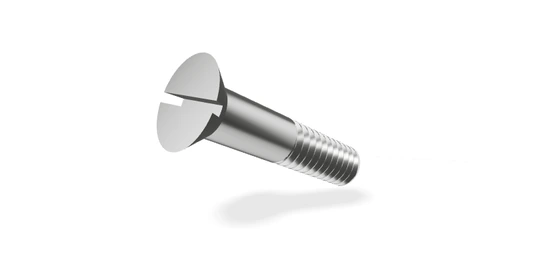

| DIN 963 | ГОСТ 17475-80Потайная головка, прямой шлиц |  | Винт. Потайная головка; прямой шлиц |
| DIN 964 | ГОСТ 17474-80Полупотайная головка, прямой шлиц |  | Винт. Полупотайная головка; прямой шлиц |

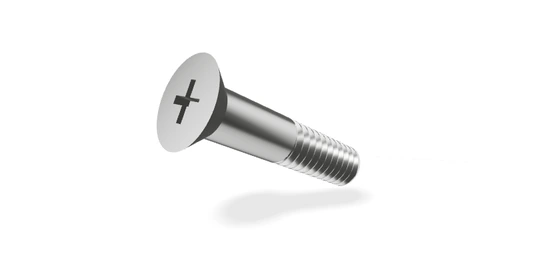

| DIN 965 | ГОСТ 17475-80Исполнение потайной головки с крестообразным шлицем |  | Винт. Потайная головка; крестообразный шлиц |

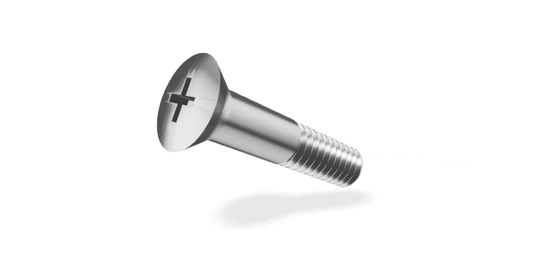

| DIN 966H (PH) | ГОСТ 17474-80Исполнение полупотайной головки с крестообразным шлицем |  | Винт. Полупотайная головка; крестообразный шлиц |

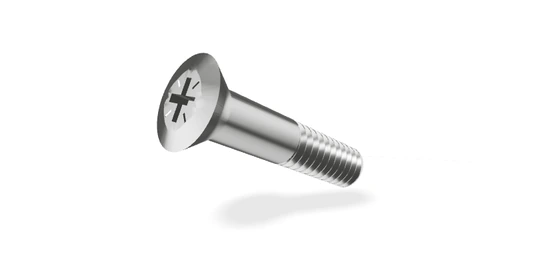

| DIN 966Z (PZ) | ГОСТ 17474-80Исполнение полупотайной головки с крестообразным шлицем |  | Винт. Полупотайная головка; крестообразный шлиц |
| DIN 967 | Аналог не установлен |  | Винт со скруглённой головкой, фланцем и крестообразным шлицем |

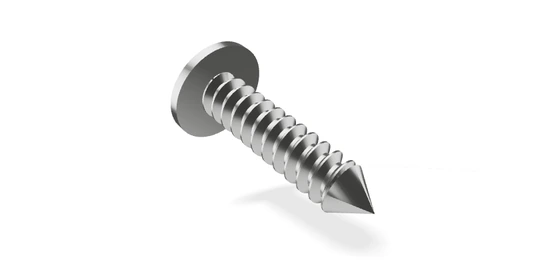

| DIN 968 | Аналог не установлен |  | Самонарезающий винт. Скруглённая головка; с фланцем |
| DIN 975 | Аналог не установлен |  | Полнорезьбовой стержень |
| DIN 976-1 | Аналог не установлен | | Полнорезьбовой стержень |
| DIN 979 | Аналог не установлен |  | Низкая прорезная или корончатая гайка |
| DIN 980 | ГОСТ Р 50272-92Цельнометаллическое стопорение; размеры и рабочие свойства уточняются |  | Цельнометаллическая самостопорящаяся гайка |

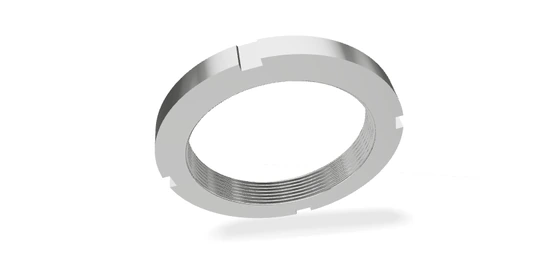

| DIN 981 | Аналог не установлен |  | Подшипниковая круглая шлицевая гайка |
| DIN 982 | Аналог не установлен |  | Высокая гайка с неметаллической вставкой |

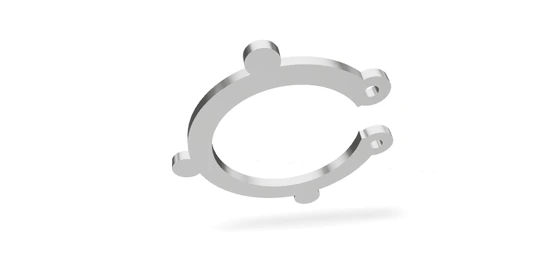

| DIN 983 | Аналог не установлен |  | Наружное стопорное кольцо с несколькими выступами |

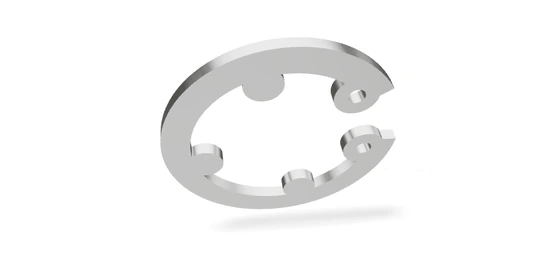

| DIN 984 | Аналог не установлен |  | Внутреннее стопорное кольцо с несколькими выступами |
| DIN 985 | Аналог не установлен |  | Низкая гайка с неметаллической вставкой |
| DIN 986 | Аналог не установлен |  | Колпачковая гайка с неметаллической вставкой |

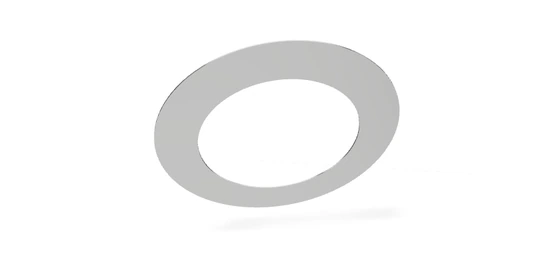

| DIN 988 | Аналог не установлен |  | Регулировочная или опорная шайба |
| DIN 1433A | Аналог не установлен | | Палец без головки; без поперечных отверстий |
| DIN 1433B | Аналог не установлен |  | Палец без головки; с отверстиями под шплинты |

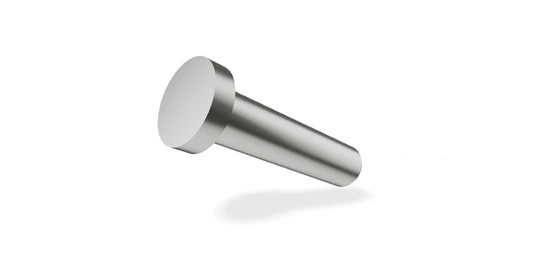

| DIN 1434A | Аналог не установлен |  | Палец с головкой; без поперечных отверстий |
| DIN 1434B | Аналог не установлен |  | Палец с головкой; с отверстием под шплинт |
| DIN 1435A | Аналог не установлен | | Палец с головкой; без поперечных отверстий |
| DIN 1435B | Аналог не установлен | | Палец с головкой; с отверстием под шплинт |
| DIN 1436A | Аналог не установлен | | Палец с головкой; без поперечных отверстий |
| DIN 1436B | Аналог не установлен | | Палец с головкой; с отверстием под шплинт |
| DIN 1440 | Аналог не установлен | | Шайба для пальцев класса точности A |
| DIN 1441 | Аналог не установлен | | Шайба для пальцев класса точности C |
| DIN 1443A | Аналог не установлен | | Палец без головки; без поперечных отверстий |
| DIN 1443B | Аналог не установлен | | Палец без головки; с отверстиями под шплинты |
| DIN 1444A | Аналог не установлен | | Палец с головкой; без поперечных отверстий |
| DIN 1444B | Аналог не установлен | | Палец с головкой; с отверстием под шплинт |
| DIN 1445 | Аналог не установлен |  | Палец с головкой и резьбовой цапфой |

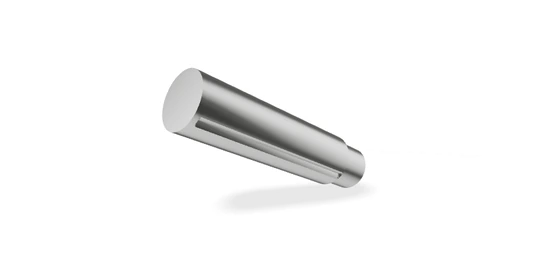

| DIN 1470 | Аналог не установлен |  | Штифт с полными насечками и направляющим концом |
| DIN 1471 | Аналог не установлен |  | Штифт с коническими насечками на всей длине |

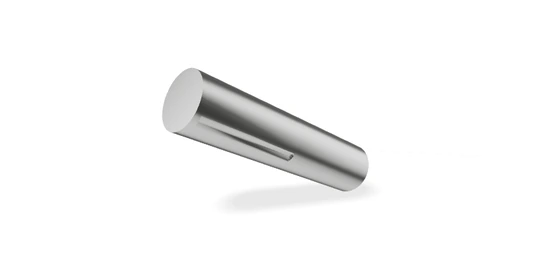

| DIN 1472 | Аналог не установлен |  | Штифт с коническими насечками на половине длины |

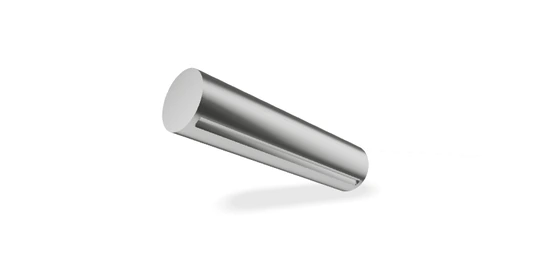

| DIN 1473 | Аналог не установлен |  | Штифт с параллельными насечками по всей длине |
| DIN 1474 | Аналог не установлен |  | Штифт с обратными насечками на половине длины |
| DIN 1475 | Аналог не установлен |  | Штифт с насечками на средней трети длины |

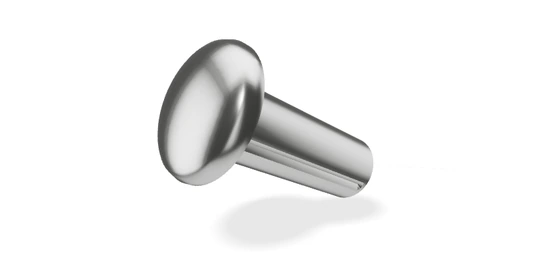

| DIN 1476 | Аналог не установлен |  | Насечённый штифт с полукруглой головкой |
| DIN 1477 | Аналог не установлен |  | Насечённый штифт с потайной головкой |
| DIN 1478 | Аналог не установлен |  | Закрытая стяжная муфта с противоположными резьбами |
| DIN 1479 | Аналог не установлен |  | Шестигранная гайка для стягивания; правая и левая резьба |
| DIN 1480SPHH | Аналог не установлен |  | Талреп с открытым корпусом; крюк–крюк |
| DIN 1480SPRH | Аналог не установлен |  | Талреп с открытым корпусом; крюк–кольцо |
| DIN 1480SPRR | Аналог не установлен |  | Талреп с открытым корпусом; кольцо–кольцо |
| DIN 1481 | ГОСТ 14229-93Пружинный штифт с прорезью; толщина стенки и размеры уточняются |  | Пружинный штифт с прорезью, тяжёлая серия |
| DIN 1587 | Аналог не установлен |  | Высокая колпачковая гайка |
| DIN 1804 | Аналог не установлен |  | Круглая шлицевая гайка с опорным уступом |
| DIN 1816 | Аналог не установлен |  | Круглая гайка с радиальными отверстиями |
| DIN 2093 | Аналог не установлен |  | Тарельчатая пружина |
| DIN 3016 | Аналог не установлен |  | Ленточный трубный хомут с резиновым профилем |
| DIN 3017 | Аналог не установлен |  | Ленточный хомут с червячным приводом |
| DIN 3404 | Аналог не установлен |  | Пресс-маслёнка с плоской головкой |
| DIN 3567 | Аналог не установлен |  | Трубный хомут из двух полукруглых скоб |
| DIN 3570 | Аналог не установлен |  | U-образная резьбовая скоба |
| DIN 5299C | Аналог не установлен |  | Пружинный карабин |
| DIN 5299D | Аналог не установлен |  | Пружинный карабин; винтовая муфта замка |
| DIN 5406 | Аналог не установлен |  | Стопорная многолапчатая шайба подшипника |
| DIN 6303 | Аналог не установлен |  | Высокая накатанная гайка с внутренней полостью |

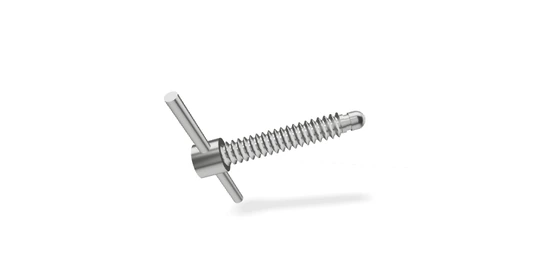

| DIN 6304 | Аналог не установлен |  | Нажимной винт с поворотной поперечной рукояткой |
| DIN 6311 | Аналог не установлен |  | Упорная пята для нажимного винта |
| DIN 6319C | ГОСТ 13438-68Сферическая шайба |  | Сферическая шайба |
| DIN 6319G | ГОСТ 13439-68Коническая опора |  | Коническая опора под сферическую шайбу |
| DIN 6325 | ГОСТ 24296-93Закалённый цилиндрический штифт; посадка и торцы уточняются | | Закалённый цилиндрический штифт |
| DIN 6330 | ГОСТ 5931-70Особо высокая гайка; высота и опорный торец уточняются |  | Особо высокая шестигранная гайка |
| DIN 6331 | ГОСТ 8918-69Высокая гайка с буртом; размеры и форма опоры уточняются |  | Высокая шестигранная гайка с буртом |
| DIN 6332 | Аналог не установлен |  | Винт с упорной цапфой и внутренним шестигранником |
| DIN 6334 | Аналог не установлен |  | Соединительная шестигранная гайка |
| DIN 6336 | Аналог не установлен |  | Звездообразная рукоятка с резьбовым отверстием |
| DIN 6340 | Аналог не установлен |  | Утолщённая шайба для зажимных приспособлений |
| DIN 6796 | Аналог не установлен |  | Коническая пружинная шайба для болтового соединения |
| DIN 6797A | Аналог не установлен |  | Зубчатая шайба; наружные зубья |
| DIN 6797J | Аналог не установлен |  | Зубчатая шайба; внутренние зубья |
| DIN 6797V | Аналог не установлен |  | Зубчатая шайба; под потайную головку |
| DIN 6798A | Аналог не установлен |  | Веерная зубчатая шайба; наружные зубья |
| DIN 6798J | Аналог не установлен |  | Веерная зубчатая шайба; внутренние зубья |
| DIN 6798V | Аналог не установлен |  | Веерная зубчатая шайба; под потайную головку |
| DIN 6799 | ГОСТ 11648-75Быстросъёмное стопорное кольцо; размеры канавки по своему документу |  | Быстросъёмное стопорное кольцо E-образной формы |
| DIN 6884 | Аналог не установлен |  | Клиновая плоская шпонка с головкой |
| DIN 6885 | Аналог не установлен |  | Призматическая шпонка с округлёнными торцами |
| DIN 6886 | Аналог не установлен |  | Клиновая шпонка без головки |
| DIN 6887 | Аналог не установлен | | Клиновая шпонка с головкой |
| DIN 6888 | Аналог не установлен |  | Сегментная шпонка |
| DIN 6899 | Аналог не установлен |  | Коуш для каната с открытым ручьём |
| DIN 6912 | Аналог не установлен |  | Винт. Низкая цилиндрическая головка; шестигранник с направляющей для ключа |
| DIN 6914 | Аналог не установлен | | Болт высокопрочного комплекта с увеличенной шестигранной головкой |
| DIN 6915 | Аналог не установлен |  | Гайка с увеличенным размером под ключ для высокопрочного комплекта |
| DIN 6916 | Аналог не установлен |  | Круглая шайба для высокопрочного комплекта |

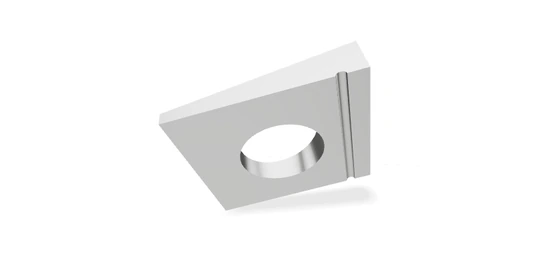

| DIN 6917 | Аналог не установлен |  | Косая шайба для двутавров, высокопрочный комплект |
| DIN 6918 | Аналог не установлен |  | Косая шайба для швеллеров, высокопрочный комплект |
| DIN 6921 | ГОСТ Р 50274-92Шестигранная головка с фланцем; ряд размеров и фланец уточняются |  | Болт с шестигранной головкой и фланцем |
| DIN 6923Без насечки | ГОСТ Р 50592-93Шестигранная гайка с фланцем; насечка не переносится автоматически |  | Шестигранная гайка с фланцем |
| DIN 6923С насечкой | ГОСТ Р 50592-93Шестигранная гайка с фланцем; насечка не переносится автоматически |  | Шестигранная гайка с фланцем |
| DIN 6924 | Аналог не установлен |  | Самостопорящаяся гайка с неметаллической вставкой |
| DIN 6925 | Аналог не установлен | | Цельнометаллическая самостопорящаяся гайка |
| DIN 6926 | Аналог не установлен |  | Гайка с фланцем и неметаллической вставкой |
| DIN 6927 | Аналог не установлен |  | Цельнометаллическая самостопорящаяся гайка с фланцем |
| DIN 6928 | Аналог не установлен |  | Самонарезающий винт. Шестигранная головка; с фланцем |
| DIN 7337 | Аналог не установлен |  | Вытяжная заклёпка с отрывным стержнем |

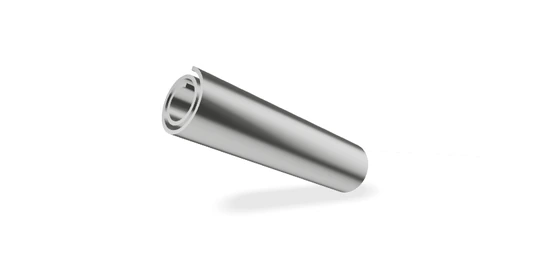

| DIN 7343 | Аналог не установлен |  | Спиральный пружинный штифт, нормальная серия |

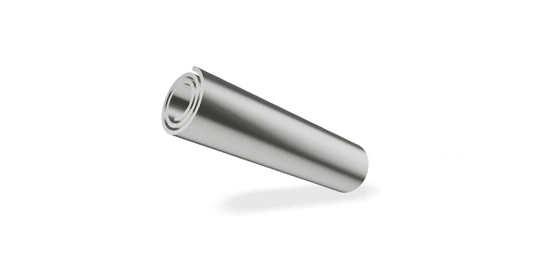

| DIN 7344 | Аналог не установлен |  | Спиральный пружинный штифт, тяжёлая серия |
| DIN 7346 | Аналог не установлен |  | Пружинный штифт с прорезью, лёгкая серия |
| DIN 7349 | Аналог не установлен |  | Утолщённая шайба под болт с тяжёлой разрезной втулкой |
| DIN 7500C | Аналог не установлен |  | Резьбоформующий винт для метрической резьбы |
| DIN 7500D | Аналог не установлен |  | Резьбоформующий винт для метрической резьбы |
| DIN 7500E | Аналог не установлен |  | Резьбоформующий винт для метрической резьбы |

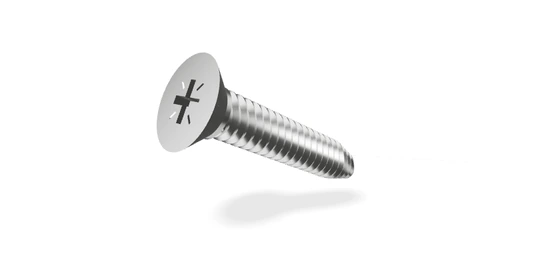

| DIN 7500M | Аналог не установлен |  | Резьбоформующий винт для метрической резьбы |
| DIN 7504K | Аналог не установлен |  | Самосверлящий винт; шестигранная головка |
| DIN 7504M | Аналог не установлен |  | Самосверлящий винт; скруглённая головка |
| DIN 7504P | Аналог не установлен |  | Самосверлящий винт; потайная головка |
| DIN 7513A | Аналог не установлен |  | Резьбонарезающий винт; шестигранная головка |
| DIN 7513B | Аналог не установлен |  | Резьбонарезающий винт; цилиндрическая головка |
| DIN 7513F | Аналог не установлен |  | Резьбонарезающий винт; потайная головка |
| DIN 7513G | Аналог не установлен |  | Резьбонарезающий винт; полупотайная головка |
| DIN 7516A | Аналог не установлен |  | Резьбонарезающий винт; скруглённая головка |
| DIN 7516D | Аналог не установлен |  | Резьбонарезающий винт; потайная головка |
| DIN 7516E | Аналог не установлен |  | Резьбонарезающий винт; полупотайная головка |
| DIN 7603A | Аналог не установлен |  | Уплотнительное кольцо плоского сечения |
| DIN 7604 | Аналог не установлен | | Резьбовая пробка с буртом |
| DIN 7643 | Аналог не установлен |  | Пустотелый болт для гидравлического соединения |
| DIN 7964 | Аналог не установлен |  | Невыпадающий болт с уменьшенным стержнем |
| DIN 7965 | Аналог не установлен |  | Резьбовая мебельная втулка с наружной шурупной резьбой |
| DIN 7967 | Аналог не установлен |  | Тонколистовая стопорная контргайка |
| DIN 7968 | Аналог не установлен |  | Призонный болт для стальных конструкций |
| DIN 7969 | Аналог не установлен |  | Призонный болт с потайной головкой и прямым шлицем |
| DIN 7971 | Аналог не установлен |  | Самонарезающий винт. Скруглённая головка |
| DIN 7972 | Аналог не установлен |  | Самонарезающий винт. Потайная головка |
| DIN 7973 | Аналог не установлен |  | Самонарезающий винт. Полупотайная головка |
| DIN 7976 | Аналог не установлен |  | Самонарезающий винт. Шестигранная головка |
| DIN 7977 | ГОСТ 9465-79Конический штифт с резьбовой цапфой |  | Конический штифт с резьбовой цапфой |
| DIN 7978 | ГОСТ 9464-79Конический штифт с внутренней резьбой |  | Конический штифт с внутренней резьбой |
| DIN 7979 | ГОСТ 12207-79Цилиндрический штифт с внутренней резьбой; исполнения уточняются |  | Цилиндрический штифт с внутренней резьбой |
| DIN 7980 | Аналог не установлен | | Разрезная пружинная шайба под цилиндрическую головку |
| DIN 7981 | Аналог не установлен |  | Самонарезающий винт. Скруглённая головка |
| DIN 7982 | Аналог не установлен |  | Самонарезающий винт. Потайная головка |
| DIN 7983 | Аналог не установлен |  | Самонарезающий винт. Полупотайная головка |
| DIN 7984 | Аналог не установлен |  | Винт. Низкая цилиндрическая головка; внутренний шестигранник |
| DIN 7985 | ГОСТ 17473-80Исполнение с крестообразным шлицем; профиль головки уточняется |  | Винт. Скруглённая цилиндрическая головка; крестообразный шлиц |
| DIN 7989 | Аналог не установлен |  | Утолщённая шайба для стальных конструкций |
| DIN 7990 | Аналог не установлен | | Болт с шестигранной головкой для стальных конструкций |
| DIN 7991 | Аналог не установлен |  | Винт. Потайная головка; внутренний шестигранник |
| DIN 7993A | Аналог не установлен |  | Проволочное стопорное кольцо; наружное |

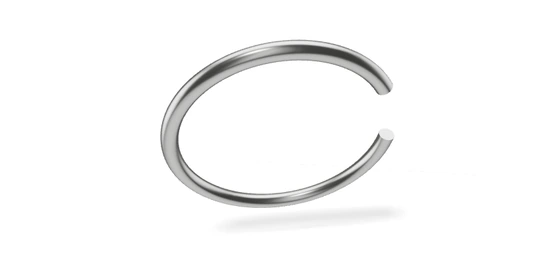

| DIN 7993B | Аналог не установлен |  | Проволочное стопорное кольцо; внутреннее |

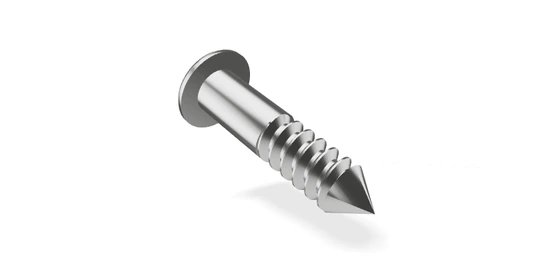

| DIN 7996 | Аналог не установлен |  | Шуруп по дереву. Полукруглая головка |
| DIN 7997 | Аналог не установлен |  | Шуруп по дереву. Потайная головка |
| DIN 7999 | Аналог не установлен | | Призонный болт для высокопрочного конструкционного соединения |
| DIN 9021 | ГОСТ 6958-78Увеличенный ряд плоских шайб; размеры и класс точности уточняются | | Плоская шайба увеличенного ряда |
| DIN 11023 | Аналог не установлен |  | Чека с откидным пружинным кольцом |
| DIN 11024D | Аналог не установлен |  | Пружинный шплинт; двойной виток |

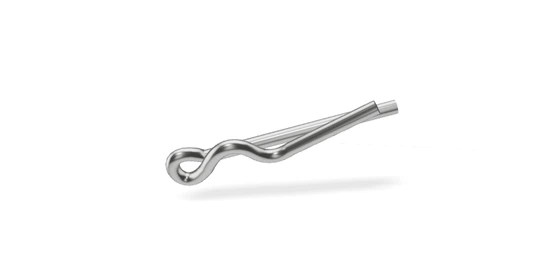

| DIN 11024E | Аналог не установлен |  | Пружинный шплинт; один виток |
| DIN EN 14399-8 | Аналог не установлен | | Призонный болт высокопрочного комплекта HV |

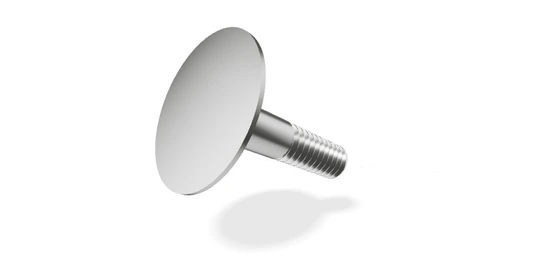

| DIN 15237 | Аналог не установлен |  | Болт крепления ковшей элеватора; широкая головка |
| DIN 22424 | Аналог не установлен |  | Винт с трёхгранной головкой и буртом |
| DIN 70852 | Аналог не установлен |  | Круглая шлицевая гайка с узким торцом |
| DIN 70952 | Аналог не установлен | | Стопорная пластина для круглой шлицевой гайки |
| DIN 71412A | Аналог не установлен |  | Пресс-маслёнка; прямая |
| DIN 71412B | Аналог не установлен |  | Пресс-маслёнка; наклонная |
| DIN 71412C | Аналог не установлен |  | Пресс-маслёнка; угловая |
| DIN 71802 | Аналог не установлен |  | Угловой шаровой шарнир с резьбовым пальцем |
| DIN 80704 | Аналог не установлен |  | Гайка с замкнутой дугообразной рукояткой |
| DIN 82101 | Аналог не установлен |  | Прямая такелажная скоба с резьбовым пальцем |
| — |  | Гайки-барашки с округлыми крыльями | |
| — |  | Гайки шестигранные нормальные, тип 1 | |
| — |  | Гайки шестигранные низкие с фаской (тип 0) | |
| — |  | Гайки шестигранные низкие без фаски, класс точности В | |
| — |  | Гайки шестигранные низкие класса точности А | |
| — |  | Круглые гайки с торцевыми отверстиями | |
| — |  | Болты с уменьшенной шестигранной головкой и направляющим подголовком — классы В, А, С | |
| — |  | Болты с шестигранной уменьшенной головкой | |
| — |  | Болты с увеличенной полукруглой головкой и усом | |
| — |  | Болты с шестигранной головкой класса точности А | |
| — |  | Болты для отверстий из-под развёртки | |
| — |  | Подшипниковые гайки KM/KML/HM/HML/KMB и под скобы | |
| — |  | Гайки шестигранные нормальные с мелкой резьбой (тип 1) | |
| — |  | Гайки шестигранные низкие с мелкой резьбой и фаской (тип 0) | |

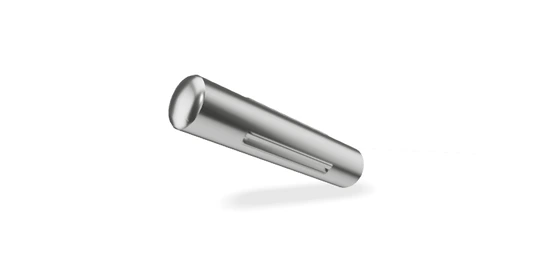

| — |  | Насечки на средней половине длины | |
| — |  | Конические насечки на половине длины | |
| — |  | Винты грузовые (цапфы) | |
| — |  | Гайки для фланцевых соединений — типы А и Б | |

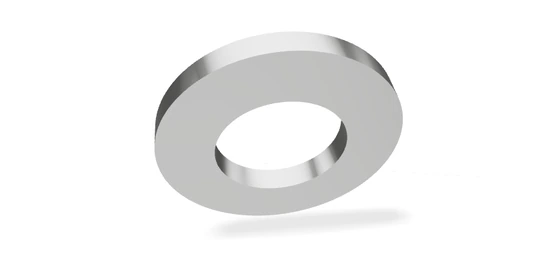

| — |  | Шайбы для фланцевых соединений | |
| — |  | Шпильки для фланцевых соединений | |
| — |  | Оси. Технические условия | |
| — |  | Невыпадающие винты с цилиндрической головкой | |
| — |  | Невыпадающие винты с цилиндрической головкой и внутренним шестигранником | |
| — |  | Невыпадающие винты с накатанной головкой | |
| — |  | Зубчатые шайбы ГОСТ 10464-81 под потайную головку 90° | |
| — |  | Болты с шестигранной головкой, резьба свыше 48 мм, класс точности В | |
| — |  | Гайки нормальные шестигранные свыше 48 мм | |
| — |  | Гайки корончатые свыше 48 мм | |
| — |  | Гайки низкие с фаской свыше 48 мм | |
| — |  | Гайки нормальные с уменьшенным размером под ключ свыше 48 мм | |
| — |  | Гайки корончатые с уменьшенным размером под ключ свыше 48 мм | |

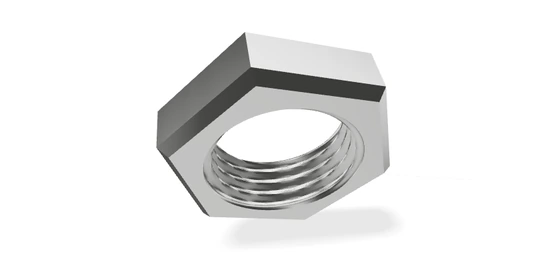

| — |  | Гайки низкие с уменьшенным размером под ключ свыше 48 мм | |
| — |  | Конические насечки на всей длине | |
| — |  | Штифты цилиндрические заклёпочные | |
| — |  | Гайки круглые шлицевые класса точности А | |
| — |  | Болты быстросъёмные к станочным пазам | |
| — |  | Гайки с осевым контрящим винтом | |
| — |  | Болты к пазам станочным обработанным | |

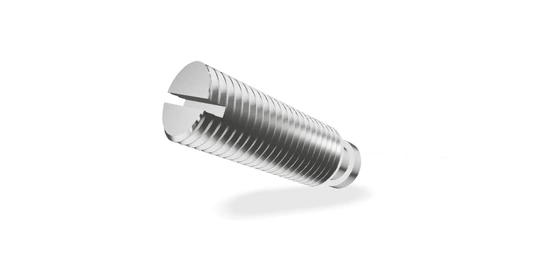

| — |  | Нажимные винты с концом под пяту для станочных приспособлений | |
| — |  | Кольца пружинные упорные плоские наружные концентрические | |
| — |  | Кольца пружинные упорные плоские внутренние концентрические | |
| — |  | Наружные эксцентрические стопорные кольца | |
| — |  | Внутренние эксцентрические стопорные кольца | |
| — |  | Гайки шестигранные высокие — классы точности В и А | |
| — |  | Гайки шестигранные класса точности С | |
| — |  | Болты с уменьшенной шестигранной головкой, класс точности С | |
| — |  | Конические разводные штифты | |
| — |  | Шпильки с ввинчиваемым концом 1d, класс точности В | |
| — | | Шпильки с ввинчиваемым концом 1d, класс точности А | |
| — |  | Шпильки с ввинчиваемым концом 1,25d, класс точности В | |
| — | | Шпильки с ввинчиваемым концом 1,25d, класс точности А | |
| — |  | Шпильки с ввинчиваемым концом 1,6d, класс точности В | |
| — | | Шпильки с ввинчиваемым концом 1,6d, класс точности А | |
| — |  | Шпильки с ввинчиваемым концом 2d, класс точности В | |
| — | | Шпильки с ввинчиваемым концом 2d, класс точности А | |
| — |  | Шпильки с ввинчиваемым концом 2,5d, класс точности В | |
| — | | Шпильки с ввинчиваемым концом 2,5d, класс точности А | |
| — |  | Шпильки для деталей с гладкими отверстиями, класс точности В | |
| — | | Шпильки для деталей с гладкими отверстиями, класс точности А | |
| — |  | Гайки высокопрочные класса точности В — историческая конструкция | |
| — |  | Призматические шпонки, исполнения 1, 2, 3 | |
| — |  | Сегментные шпонки нормальной и низкой формы | |
| —тип 1 |  | Изогнутые фундаментные болты | |
| —тип 2 |  | Фундаментные болты с анкерной плитой | |
| —тип 3 |  | Составные фундаментные болты | |

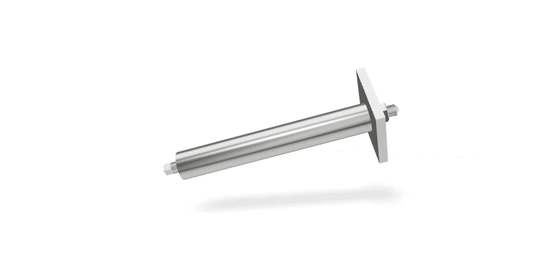

| —тип 4 |  | Съёмные фундаментные болты | |
| —тип 5 |  | Прямые фундаментные болты | |
| —тип 6 |  | Фундаментные болты с коническим концом | |
| — |  | Гайки высокопрочного комплекта HR | |
| — |  | Гайки высокопрочного комплекта HV | |
| — |  | Болты высокопрочные с увеличенным размером под ключ | |
| — |  | Гайки высокопрочные с увеличенным размером под ключ | |
| — |  | Шайбы к высокопрочным болтам для металлических конструкций | |
| — | Аналог не установлен |  | ISO 2338. Незакалённые цилиндрические штифты |
| — | Аналог не установлен |  | ISO 7380-1. Винт с полукруглой головкой и внутренним шестигранником |
| — | Аналог не установлен |  | ISO 7380-2. Винт с полукруглой головкой, фланцем и внутренним шестигранником |
| — | Аналог не установлен | | ISO 8734. Закалённые цилиндрические штифты |
| — | Аналог не установлен | | ISO 8743. Насечки на средней половине длины |
| — | Аналог не установлен |  | ISO 8751. Спиральные пружинные штифты лёгкой серии |
| — | Аналог не установлен |  | Парные клиновые шайбы Nord-Lock — Standard и SP |
| — | Аналог не установлен |  | Конические стопорные шайбы SCHNORR S/VS |
| — | Аналог не установлен |  | Нажимные фиксаторы Starlock для гладкого вала |
| — | Аналог не установлен |  | Врезная мебельная гайка с усиками; торговое обозначение DIN 1624 |
Совпадений нет. Проверьте обозначение или сбросьте фильтры.
Обзорные схемы помогают различить конструкции. Размеры и исполнения доступны по ссылкам на карточки.
К началу справочника ↑
