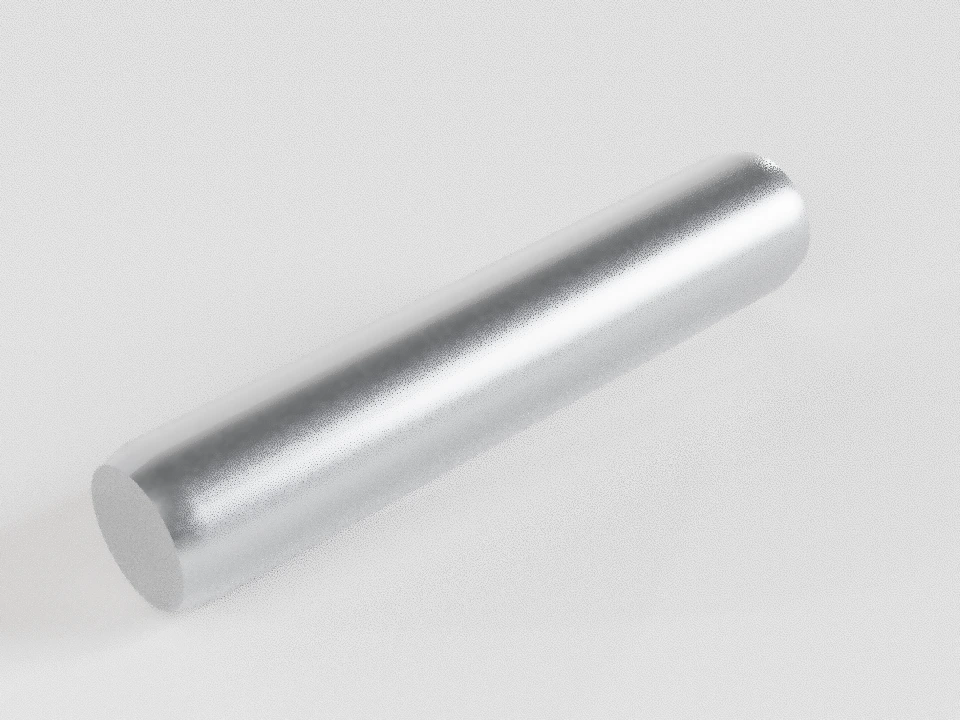

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Штифты

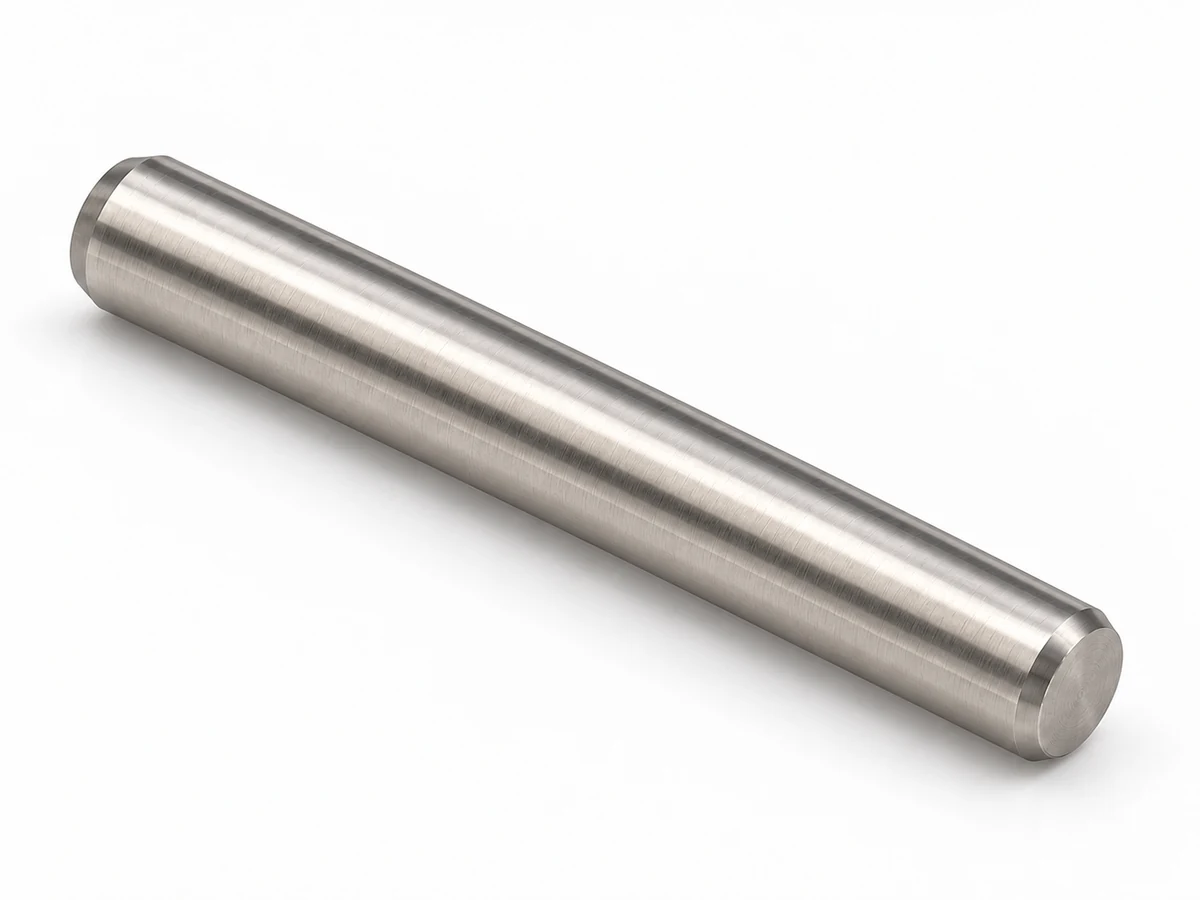

DIN 6325 Закалённые цилиндрические штифты
Закалённые цилиндрические штифты. При открытии выбран именно DIN 6325. Полная собственная матрица этого DIN пока не подтверждена; доступные ISO открываются только явным выбором.
Статус документа и изменения
Статус документа у издателя
Статус указанной редакции: Отменён.
DIN Media указывает отмену этой редакции: DIN 6325:1971-10. Это статус у издателя, а не подтверждение режима применения в РФ.
Проверка источника статуса: 2026-09-20. DIN Media ↗
Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Конструкция и область
- Закалённый цилиндрический штифт; поле допуска диаметра m6
DIN 6325:1971-10. Проверка содержания: проверена только часть. Собственный DIN оставлен справочной ветвью: численная матрица не подменена ISO.
Область документа подтверждена в указанном объёме. Геометрия конкретного изделия требует проверки; размерная таблица пока не опубликована.
Допустимые сочетания размеров
ISO 8734:1997 · все сочетания d × l (170)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 1 | |
| 1,5 | |
| 2 | |
| 2,5 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 |
Исполнения и обработка
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ISO 8734:1997 | 13 / 170 | A · St · объёмная закалка; B · St · цементация; C1 · мартенситная сталь | Фиксация положения нужна при повторной сборке; затяжку соединения выполняет отдельный крепёж. |
- DIN 6325
Собственная полная размерная таблица и технические условия DIN 6325 в проверенном комплекте отсутствуют. Таблицы производителя не выданы за полный текст стандарта. Нормативные сочетания и численные допуски этой ветви не заявляются. Выберите соседний документ явно либо укажите DIN 6325 в заявке и приложите чертёж по электронной почте.
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Материал, прочность, покрытие и дополнительные операции согласуются по техническому заданию. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Покрытия и обозначения ↗Требования к прочности ↗Материал и условия эксплуатации ↗Доработка и чертежи ↗Памятка для подготовки заявки ↗
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 6325. Официальная карточка: проверены обозначение, редакция, статус и доступные сведения о замене. Библиография, область применения, жизненный цикл и изменения; проверка на указанную дату. Проверено: 2026-09-20. Официальная запись ↗
- DIN 6325:1971-10. Открытое название и аннотация нормативного документа у издателя. Полный текст, таблицы и чертежи не изучались и не воспроизводятся. Title / Abstract / Overview; только назначение и перечисленные факты области применения. Проверено: 2026-09-20. Нормативный источник и область проверки ↗
- Инженерная навигация. Редакторская связь между отдельно подбираемыми изделиями; не подтверждает совместимость или эквивалентность. Назначение разделов каталога, без сопоставления нормативных размеров. Проверено: 2026-09-20
- ISO 8734:1997. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1; табл. 1 (вся конечная матрица); табл. 2; раздел 5. Проверено: 2026-10-13. Нормативный источник и область проверки ↗
- ISO 8734:1997. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1; табл. 1 (вся конечная матрица); табл. 2; раздел 5. Проверено: 2026-10-13. Нормативный источник и область проверки ↗
- ISO 286-1:2010. Прочитанные численные пределы и правила, применённые только в указанных ветвях. Табл. 1 и 5, с. 20 и 25: IT6 и нижнее отклонение m до 50 мм. Расшифровка m6 явно по редакции 2010, отдельно от редакции размерной таблицы штифта. Проверено: 2026-10-13. Нормативный источник и область проверки ↗
