Стопорные кольца

Выберите стандарт изделия. Размеры, материал и покрытие согласуются для конкретного исполнения.

Группа: Стопорные кольца

Кольцо передо мной, размер не знаю

Определить кольцо по образцу

Сравните форму и введите доступные замеры свободной, ненагруженной детали. Можно начать с одного размера. Назначение, стандарт и номинал заранее знать не нужно.

Знаю стандарт или условный размер →

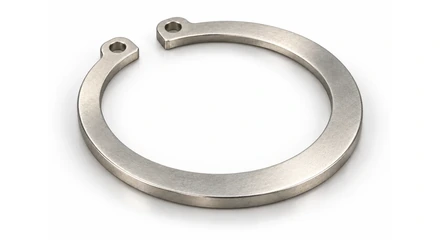

Наружное кольцо с ушками — пример, форма концов зависит от размера
На вал: для установки разводят

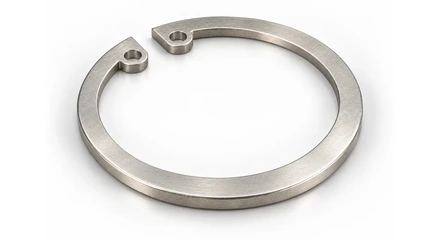

Внутреннее кольцо — пример
В отверстие: для установки сжимают

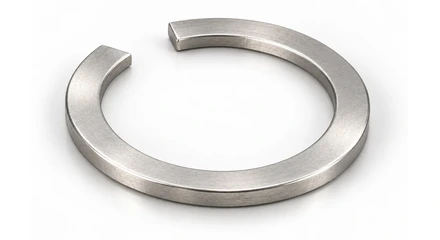

Концентрическое кольцо с равномерной шириной тела
Концентрическое: постоянная радиальная ширина

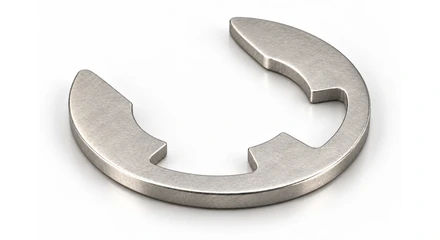

Быстросъёмная шайба с опорными участками
Быстросъёмная шайба: боковая установка

Примеры без экранного масштаба. Отверстия, ушки и разрез зависят от конструкции и размера; один признак не доказывает стандарт. У эксцентрического кольца радиальная ширина меняется, осевая толщина — другой размер.

Наблюдаемые признаки и замеры

Размеры в миллиметрах, запятая и точка равнозначны. Не растягивайте кольцо для замера; губки должны касаться легко, без деформации. Малые отверстия и упругие детали могут требовать контрольного приспособления.

Дополнительные размеры свободной детали
Есть сопряжённый вал / отверстие и канавка

Окно ± задаёте вы. Это окно поиска, а не допуск ГОСТ и не автоматическая погрешность штангенциркуля. При неизвестном окне сравнение остаётся справочным. Не измерено / не могу измерить — оставьте пустым; ноль не подставляется.

Загрузка определителя. Основные схемы и таблицы карточек доступны независимо от JavaScript.

Единственный совместимый вариант в базе не доказывает стандарт изготовления, материал, твёрдость, покрытие, происхождение или пригодность под нагрузку. Если вариантов нет, проверьте точки контакта, единицы и свободное состояние; неизвестная деталь может быть вне проверенной базы.

Стандарт → требования → заявка
i

Размерные исполнения проходят проверку. Сейчас доступны карточки стандартов. Наличие, цена и срок уточняются по заявке.

Есть спецификация или чертёж?

Начнём с вашей задачи.

Несколько позиций — одна заявка. Файлы — по электронной почте.

Собрать заявку
Все стандарты раздела (7)
  • ГОСТ 13940-86Кольца пружинные упорные плоские наружные концентрические
  • ГОСТ 13941-86Кольца пружинные упорные плоские внутренние концентрические
  • ГОСТ 13942-86Наружные эксцентрические стопорные кольца
  • ГОСТ 13943-86Внутренние эксцентрические стопорные кольца
  • DIN 471Наружные стопорные кольца для валов
  • DIN 472Внутренние стопорные кольца для отверстий
  • DIN 6799Быстросъёмная шайба / стопорное кольцо DIN 6799 и ГОСТ 11648-75
