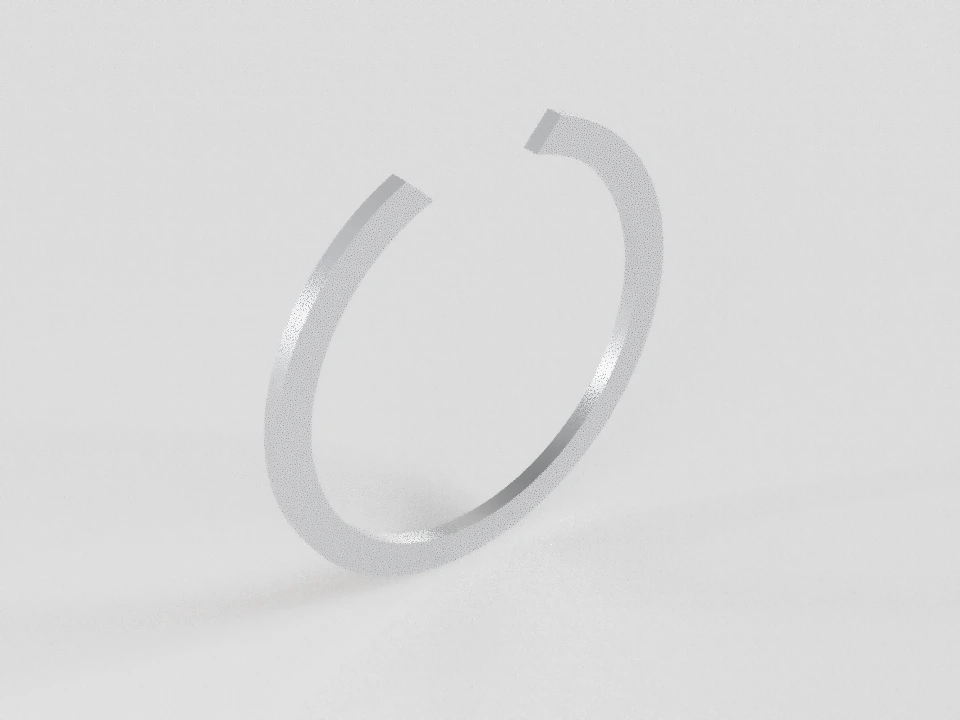

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Стопорные кольца · размеры и определение по образцу
ГОСТ 13941-86

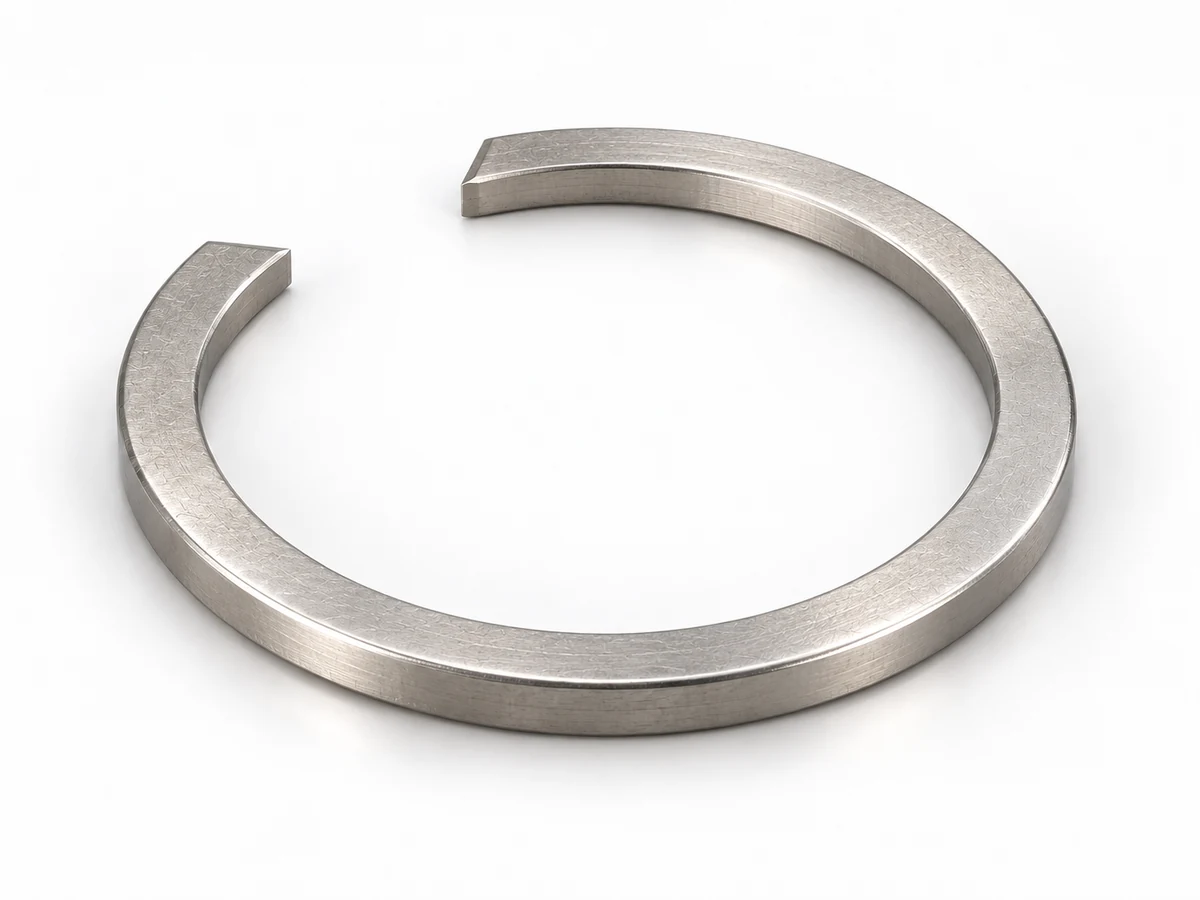

Кольца пружинные упорные плоские внутренние концентрические
Концентрические кольца классов точности А, В и С для осевого закрепления подшипников и других деталей. Условный диаметр d — диаметр отверстия; диапазон 8–320 мм.
Размер d₂ — наружный диаметр свободного кольца. Таблица ниже помогает сопоставить его номинал с диаметром отверстия, но для изготовления необходимы допуски, сечение и канавка из полного стандарта.
Кольцо передо мной, размер не знаю
Определить кольцо по образцу
Сравните форму и введите доступные замеры свободной, ненагруженной детали. Можно начать с одного размера. Назначение, стандарт и номинал заранее знать не нужно.
Знаю стандарт или условный размер →
Примеры без экранного масштаба. Отверстия, ушки и разрез зависят от конструкции и размера; один признак не доказывает стандарт. У эксцентрического кольца радиальная ширина меняется, осевая толщина — другой размер.
Загрузка определителя. Основные схемы и таблицы карточек доступны независимо от JavaScript.
Единственный совместимый вариант в базе не доказывает стандарт изготовления, материал, твёрдость, покрытие, происхождение или пригодность под нагрузку. Если вариантов нет, проверьте точки контакта, единицы и свободное состояние; неизвестная деталь может быть вне проверенной базы.
Размер и схема кольца
Загрузка подбора. Исходный пример и полные таблицы доступны ниже.
Исходный пример: ГОСТ 13941-86 · Концентрическое кольцо, исполнения 1 и 2 · d = 30 мм.
Условный посадочный диаметр и свободный размер кольца — разные величины. Схема условная, не чертёж для изготовления.
Выберите размер на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр отверстия | 30 | — | — | мм | Это размер посадочного вала/отверстия; не измеренный свободный размер кольца. |
| Наружный рабочий размер свободного кольца | 32,2 | 31,95 | 32,7 | мм | |
| Толщина кольца | 1,2 | — | — | мм | Численные границы приведены отдельно для классов A, B, C; неизвестный класс нельзя автоматически считать A. |
| Радиальная ширина кольца | 2,5 | — | — | мм | Для исполнения из плющеной ленты допускается допуск на сортамент (§1.9 ГОСТ 13944); он не выбран без данных исполнения. |
| Расстояние между концами | ≈ 8,0 | — | — | мм | Размер допускается корректировать при изготовлении; не строгая граница. |
| Диаметр канавки | 31,5 | 31,5 | 31,75 | мм | |
| Ширина канавки | 1,4 | 1,4 | 1,54 | мм | |
| Расстояние канавки до торца | — | 2,3 | — | мм | |
| Теоретическая масса 1000 стальных колец | ≈ 1,97 | — | — | кг/1000 шт. | Справочная масса; не признак материала или покрытия измеряемого образца. |
| Диаметр отверстия под инструмент | — | — | — | мм | Прочерк означает отсутствие табличного значения; для допустимых вариантов с отверстиями. Не трактовать как нуль. Численное значение не установлено. |
| Расчётный диаметр противоположного контура | 27,2 | — | — | мм | Только построение концентрического номинального контура; не отдельный нормированный диаметр и не полный габарит концов. |
| Расстояние от конца до центра отверстия | — | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. Численное значение не установлено. |
| Угол среза конца | 90 | 85 | 95 | ° | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Ширина конца варианта с выемкой | 0,625 | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
Условия выбранной строки
- d — диаметр отверстия.
- d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам.
- Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения.
- Контур условный; изготовительный чертёж по этой схеме не восстанавливается.
- Класс точности не выбран. Номинал толщины показан без назначения границ одного из классов А, В или С.
Измерение снятого кольца
d — диаметр отверстия.
d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам.
Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения.
Измеряйте без деформации от усилия инструмента. Укажите погрешность своего измерения; окно поиска не является допуском стандарта. Не смешивайте свободный рабочий диаметр, габарит с ушками, просвет при монтаже и диаметр канавки.
Полные проверенные таблицы
ГОСТ 13941-86 · Переиздание сентября 1988 года с Изменением № 1 (ИУС 11–88) · Концентрическое кольцо, исполнения 1 и 2
Полная таблица указанного издания: 92 рядов, d=8–320 мм. Класс А, В или С задаётся отдельно.
| d, мм | d₂, мм | s, мм | b, мм | l, мм | d₁, мм | m, мм | h, мм | dконт, мм | α, ° | b₁, мм | d₃, мм | l₁, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8,8 [8,62; 9,16] | 0,8 | 1,0 | ≈ 3,0 | 8,5 [8,5; 8,59] | 0,9 [0,9; 1,04] | ≥ 0,75 | 6,8 | 90 [85; 95] | 0,25 | — | — | |
| 9,8 [9,62; 10,16] | 0,8 | 1,0 | ≈ 3,5 | 9,5 [9,5; 9,59] | 0,9 [0,9; 1,04] | ≥ 0,75 | 7,8 | 90 [85; 95] | 0,25 | — | — | |
| 10,8 [10,62; 11,16] | 1,0 | 1,3 | ≈ 3,5 | 10,5 [10,5; 10,61] | 1,2 [1,2; 1,34] | ≥ 0,75 | 8,2 | 90 [85; 95] | 0,325 | — | — | |
| 11,8 [11,62; 12,16] | 1,0 | 1,3 | ≈ 4,0 | 11,5 [11,5; 11,61] | 1,2 [1,2; 1,34] | ≥ 0,75 | 9,2 | 90 [85; 95] | 0,325 | — | — | |
| 13,0 [12,82; 13,36] | 1,0 | 1,7 | ≈ 4,0 | 12,7 [12,7; 12,81] | 1,2 [1,2; 1,34] | ≥ 1,1 | 9,6 | 90 [85; 95] | 0,425 | — | — | |
| 14,1 [13,92; 14,46] | 1,0 | 1,7 | ≈ 4,0 | 13,8 [13,8; 13,91] | 1,2 [1,2; 1,34] | ≥ 1,2 | 10,7 | 90 [85; 95] | 0,425 | — | — | |
| 15,1 [14,92; 15,46] | 1,0 | 1,7 | ≈ 4,5 | 14,8 [14,8; 14,91] | 1,2 [1,2; 1,34] | ≥ 1,2 | 11,7 | 90 [85; 95] | 0,425 | — | — | |
| 16,2 [16,02; 16,56] | 1,0 | 1,7 | ≈ 4,5 | 15,9 [15,9; 16,01] | 1,2 [1,2; 1,34] | ≥ 1,4 | 12,8 | 90 [85; 95] | 0,425 | — | — | |
| 17,3 [17,12; 17,66] | 1,0 | 1,7 | ≈ 5,0 | 17,0 [17,0; 17,11] | 1,2 [1,2; 1,34] | ≥ 1,5 | 13,9 | 90 [85; 95] | 0,425 | — | — | |
| 18,4 [18,19; 18,82] | 1,0 | 1,7 | ≈ 5,0 | 18,0 [18,0; 18,11] | 1,2 [1,2; 1,34] | ≥ 1,5 | 15,0 | 90 [85; 95] | 0,425 | — | — | |
| 19,6 [19,39; 20,02] | 1,0 | 2,0 | ≈ 6,0 | 19,2 [19,2; 19,41] | 1,2 [1,2; 1,34] | ≥ 1,8 | 15,6 | 90 [85; 95] | 0,5 | — | — | |
| 20,6 [20,39; 21,02] | 1,0 | 2,0 | ≈ 6,0 | 20,2 [20,2; 20,41] | 1,2 [1,2; 1,34] | ≥ 1,8 | 16,6 | 90 [85; 95] | 0,5 | — | — | |
| 21,8 [21,59; 22,22] | 1,0 | 2,0 | ≈ 6,0 | 21,4 [21,4; 21,61] | 1,2 [1,2; 1,34] | ≥ 2,1 | 17,8 | 90 [85; 95] | 0,5 | — | — | |
| 22,8 [22,59; 23,22] | 1,0 | 2,0 | ≈ 6,0 | 22,4 [22,4; 22,61] | 1,2 [1,2; 1,34] | ≥ 2,1 | 18,8 | 90 [85; 95] | 0,5 | — | — | |
| 23,8 [23,59; 24,22] | 1,0 | 2,0 | ≈ 6,0 | 23,4 [23,4; 23,61] | 1,2 [1,2; 1,34] | ≥ 2,1 | 19,8 | 90 [85; 95] | 0,5 | — | — | |
| 24,9 [24,69; 25,32] | 1,2 | 2,5 | ≈ 7,0 | 24,5 [24,5; 24,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 19,9 | 90 [85; 95] | 0,625 | — | — | |
| 25,9 [25,69; 26,32] | 1,2 | 2,5 | ≈ 7,0 | 25,5 [25,5; 25,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 20,9 | 90 [85; 95] | 0,625 | — | — | |
| 26,9 [26,69; 27,32] | 1,2 | 2,5 | ≈ 7,0 | 26,5 [26,5; 26,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 21,9 | 90 [85; 95] | 0,625 | — | — | |
| 28,0 [27,79; 28,42] | 1,2 | 2,5 | ≈ 7,0 | 27,5 [27,5; 27,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 23,0 | 90 [85; 95] | 0,625 | — | — | |
| 30,2 [29,95; 30,7] | 1,2 | 2,5 | ≈ 8,0 | 29,5 [29,5; 29,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 25,2 | 90 [85; 95] | 0,625 | — | — | |
| 31,2 [30,95; 31,7] | 1,2 | 2,5 | ≈ 8,0 | 30,5 [30,5; 30,75] | 1,4 [1,4; 1,54] | ≥ 2,3 | 26,2 | 90 [85; 95] | 0,625 | — | — | |
| 32,2 [31,95; 32,7] | 1,2 | 2,5 | ≈ 8,0 | 31,5 [31,5; 31,75] | 1,4 [1,4; 1,54] | ≥ 2,3 | 27,2 | 90 [85; 95] | 0,625 | — | — | |
| 34,5 [34,25; 35,0] | 1,2 | 2,5 | ≈ 9,0 | 33,8 [33,8; 34,05] | 1,4 [1,4; 1,54] | ≥ 2,7 | 29,5 | 90 [85; 95] | 0,625 | — | — | |
| 36,5 [36,25; 37,0] | 1,2 | 2,5 | ≈ 9,0 | 35,7 [35,7; 35,95] | 1,4 [1,4; 1,54] | ≥ 2,7 | 31,5 | 90 [85; 95] | 0,625 | — | — | |
| 37,8 [37,55; 38,3] | 1,2 | 3,2 | ≈ 10,0 | 37,0 [37,0; 37,25] | 1,4 [1,4; 1,54] | ≥ 3,0 | 31,4 | 90 [85; 95] | 0,8 | — | — | |
| 38,8 [38,55; 39,3] | 1,2 | 3,2 | ≈ 10,0 | 38,0 [38,0; 38,25] | 1,4 [1,4; 1,54] | ≥ 3,0 | 32,4 | 90 [85; 95] | 0,8 | — | — | |
| 39,8 [39,55; 40,3] | 1,2 | 3,2 | ≈ 10,0 | 39,0 [39,0; 39,25] | 1,4 [1,4; 1,54] | ≥ 3,0 | 33,4 | 90 [85; 95] | 0,8 | — | — | |
| 40,8 [40,55; 41,3] | 1,2 | 3,2 | ≈ 10,0 | 40,0 [40,0; 40,25] | 1,4 [1,4; 1,54] | ≥ 3,0 | 34,4 | 90 [85; 95] | 0,8 | — | — | |
| 43,5 [43,11; 44,28] | 1,7 | 4,0 | ≈ 12,0 | 42,5 [42,5; 42,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 35,5 | 90 [85; 95] | 1,0 | — | — | |
| 45,5 [45,11; 46,28] | 1,7 | 4,0 | ≈ 12,0 | 44,5 [44,5; 44,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 37,5 | 90 [85; 95] | 1,0 | — | — | |
| 48,5 [48,11; 49,28] | 1,7 | 4,0 | ≈ 14,0 | 47,5 [47,5; 47,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 40,5 | 90 [85; 95] | 1,0 | — | — | |
| 49,5 [49,11; 50,28] | 1,7 | 4,0 | ≈ 14,0 | 48,5 [48,5; 48,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 41,5 | 90 [85; 95] | 1,0 | — | — | |
| 50,6 [50,14; 51,52] | 1,7 | 4,0 | ≈ 14,0 | 49,5 [49,5; 49,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 42,6 | 90 [85; 95] | 1,0 | — | — | |
| 51,6 [51,14; 52,52] | 1,7 | 4,0 | ≈ 14,0 | 50,5 [50,5; 50,8] | 1,9 [1,9; 2,04] | ≥ 3,8 | 43,6 | 90 [85; 95] | 1,0 | — | — | |
| 54,2 [53,74; 55,12] | 1,7 | 4,0 | ≈ 14,0 | 53,0 [53,0; 53,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 46,2 | 90 [85; 95] | 1,0 | — | — | |
| 56,2 [55,74; 57,12] | 1,7 | 5,0 | ≈ 16,0 | 55,0 [55,0; 55,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 46,2 | 90 [85; 95] | 1,25 | — | — | |
| 58,2 [57,74; 59,12] | 1,7 | 5,0 | ≈ 16,0 | 57,0 [57,0; 57,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 48,2 | 90 [85; 95] | 1,25 | — | — | |
| 59,2 [58,74; 60,12] | 1,7 | 5,0 | ≈ 16,0 | 58,0 [58,0; 58,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 49,2 | 90 [85; 95] | 1,25 | — | — | |
| 60,2 [59,74; 61,12] | 1,7 | 5,0 | ≈ 16,0 | 59,0 [59,0; 59,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 50,2 | 90 [85; 95] | 1,25 | — | — | |
| 62,2 [61,74; 63,12] | 1,7 | 5,0 | ≈ 16,0 | 61,0 [61,0; 61,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 52,2 | 90 [85; 95] | 1,25 | — | — | |
| 64,2 [63,74; 65,12] | 1,7 | 5,0 | ≈ 16,0 | 63,0 [63,0; 63,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 54,2 | 90 [85; 95] | 1,25 | — | — | |
| 66,2 [65,74; 67,12] | 1,7 | 5,0 | ≈ 16,0 | 65,0 [65,0; 65,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 56,2 | 90 [85; 95] | 1,25 | — | — | |
| 69,2 [68,74; 70,12] | 1,7 | 5,0 | ≈ 16,0 | 68,0 [68,0; 68,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 59,2 | 90 [85; 95] | 1,25 | — | — | |
| 72,5 [72,04; 73,42] | 1,7 | 5,0 | ≈ 16,0 | 71,0 [71,0; 71,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 62,5 | 90 [85; 95] | 1,25 | — | — | |
| 74,5 [74,04; 75,42] | 1,7 | 5,0 | ≈ 16,0 | 73,0 [73,0; 73,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 64,5 | 90 [85; 95] | 1,25 | — | — | |
| 76,5 [76,04; 77,42] | 1,7 | 5,0 | ≈ 18,0 | 75,0 [75,0; 75,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 66,5 | 90 [85; 95] | 1,25 | — | — | |
| 79,5 [79,04; 80,42] | 1,7 | 5,0 | ≈ 18,0 | 78,0 [78,0; 78,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 69,5 | 90 [85; 95] | 1,25 | — | — | |
| 82,5 [81,96; 83,58] | 2,0 | 6,0 | ≈ 18,0 | 81,0 [81,0; 81,35] | 2,2 [2,2; 2,34] | ≥ 4,5 | 70,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 85,5 [84,96; 86,58] | 2,0 | 6,0 | ≈ 18,0 | 83,5 [83,5; 83,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 73,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 87,5 [86,96; 88,58] | 2,0 | 6,0 | ≈ 18,0 | 85,5 [85,5; 85,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 75,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 90,5 [89,96; 91,58] | 2,0 | 6,0 | ≈ 20,0 | 88,5 [88,5; 88,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 78,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 93,5 [92,96; 94,58] | 2,0 | 6,0 | ≈ 20,0 | 91,5 [91,5; 91,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 81,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 95,5 [94,96; 96,58] | 2,0 | 6,0 | ≈ 20,0 | 93,5 [93,5; 93,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 83,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 97,5 [96,96; 98,58] | 2,0 | 6,0 | ≈ 20,0 | 95,5 [95,5; 95,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 85,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 100,5 [99,96; 101,58] | 2,0 | 6,0 | ≈ 20,0 | 98,5 [98,5; 98,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 88,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 103,5 [102,96; 104,58] | 2,0 | 6,0 | ≈ 20,0 | 101,5 [101,5; 101,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 91,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 105,5 [104,96; 106,58] | 2,0 | 6,0 | ≈ 20,0 | 103,5 [103,5; 103,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 93,5 | 90 [85; 95] | 1,5 | 2,0 | ≈ 4,2 | |
| 108,0 [107,46; 109,08] | 2,5 | 7,0 | ≈ 22,0 | 106,0 [106,0; 106,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 94,0 | 90 [85; 95] | 1,75 | 2,5 | ≈ 4,9 | |
| 111,0 [110,46; 112,08] | 2,5 | 7,0 | ≈ 22,0 | 109,0 [109,0; 109,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 97,0 | 90 [85; 95] | 1,75 | 2,5 | ≈ 4,9 | |
| 114,0 [113,46; 115,08] | 2,5 | 7,0 | ≈ 22,0 | 112,0 [112,0; 112,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 100,0 | 90 [85; 95] | 1,75 | 2,5 | ≈ 4,9 | |
| 116,0 [115,46; 117,08] | 2,5 | 7,0 | ≈ 22,0 | 114,0 [114,0; 114,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 102,0 | 90 [85; 95] | 1,75 | 2,5 | ≈ 4,9 | |
| 118,0 [117,46; 119,08] | 2,5 | 7,0 | ≈ 22,0 | 116,0 [116,0; 116,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 104,0 | 90 [85; 95] | 1,75 | 2,5 | ≈ 4,9 | |
| 121,5 [120,87; 122,76] | 2,5 | 7,0 | ≈ 22,0 | 119,0 [119,0; 119,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 107,5 | 90 [85; 95] | 1,75 | 2,5 | ≈ 4,9 | |
| 126,5 [125,87; 127,76] | 2,5 | 7,0 | ≈ 22,0 | 124,0 [124,0; 124,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 112,5 | 90 [85; 95] | 1,75 | 2,5 | ≈ 4,9 | |
| 131,5 [130,87; 132,76] | 2,5 | 7,0 | ≈ 22,0 | 129,0 [129,0; 129,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 117,5 | 90 [85; 95] | 1,75 | 2,5 | ≈ 4,9 | |
| 136,5 [135,87; 137,76] | 2,5 | 8,0 | ≈ 24,0 | 134,0 [134,0; 134,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 120,5 | 90 [85; 95] | 2,0 | 2,5 | ≈ 5,6 | |
| 141,5 [140,87; 142,76] | 2,5 | 8,0 | ≈ 24,0 | 139,0 [139,0; 139,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 125,5 | 90 [85; 95] | 2,0 | 2,5 | ≈ 5,6 | |
| 146,5 [145,87; 147,76] | 2,5 | 8,0 | ≈ 24,0 | 144,0 [144,0; 144,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 130,5 | 90 [85; 95] | 2,0 | 2,5 | ≈ 5,6 | |
| 151,5 [150,87; 152,76] | 2,5 | 8,0 | ≈ 24,0 | 149,0 [149,0; 149,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 135,5 | 90 [85; 95] | 2,0 | 2,5 | ≈ 5,6 | |
| 157,5 [156,87; 158,76] | 3,0 | 8,5 | ≈ 28,0 | 155,0 [155,0; 155,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 140,5 | 90 [85; 95] | 2,125 | 3,0 | ≈ 5,95 | |
| 162,5 [161,87; 163,76] | 3,0 | 8,5 | ≈ 28,0 | 160,0 [160,0; 160,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 145,5 | 90 [85; 95] | 2,125 | 3,0 | ≈ 5,95 | |
| 167,5 [166,87; 168,76] | 3,0 | 8,5 | ≈ 28,0 | 165,0 [165,0; 165,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 150,5 | 90 [85; 95] | 2,125 | 3,0 | ≈ 5,95 | |
| 172,5 [171,87; 173,76] | 3,0 | 8,5 | ≈ 28,0 | 170,0 [170,0; 170,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 155,5 | 90 [85; 95] | 2,125 | 3,0 | ≈ 5,95 | |
| 177,5 [176,87; 178,76] | 3,0 | 8,5 | ≈ 28,0 | 175,0 [175,0; 175,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 160,5 | 90 [85; 95] | 2,125 | 3,0 | ≈ 5,95 | |
| 182,5 [181,78; 183,94] | 3,0 | 9,5 | ≈ 28,0 | 180,0 [180,0; 180,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 163,5 | 90 [85; 95] | 2,375 | 3,0 | ≈ 6,65 | |
| 188,0 [187,28; 189,44] | 3,0 | 9,5 | ≈ 28,0 | 185,0 [185,0; 185,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 169,0 | 90 [85; 95] | 2,375 | 3,0 | ≈ 6,65 | |
| 198,0 [197,28; 199,44] | 3,0 | 9,5 | ≈ 28,0 | 195,0 [195,0; 195,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 179,0 | 90 [85; 95] | 2,375 | 3,0 | ≈ 6,65 | |
| 208,0 [207,28; 209,44] | 3,0 | 9,5 | ≈ 30,0 | 205,0 [205,0; 205,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 189,0 | 90 [85; 95] | 2,375 | 3,0 | ≈ 6,65 | |
| 218,0 [217,28; 219,44] | 3,0 | 10,5 | ≈ 30,0 | 215,0 [215,0; 215,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 197,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 224,0 [223,28; 225,44] | 3,0 | 10,5 | ≈ 30,0 | 221,0 [221,0; 221,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 203,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 229,0 [228,28; 230,44] | 3,0 | 10,5 | ≈ 32,0 | 226,0 [226,0; 226,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 208,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 234,0 [233,28; 235,44] | 3,0 | 10,5 | ≈ 32,0 | 231,0 [231,0; 231,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 213,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 239,0 [238,28; 240,44] | 3,0 | 10,5 | ≈ 32,0 | 236,0 [236,0; 236,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 218,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 249,0 [248,28; 250,44] | 3,0 | 10,5 | ≈ 32,0 | 246,0 [246,0; 246,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 228,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 259,0 [258,19; 260,62] | 3,0 | 10,5 | ≈ 32,0 | 256,0 [256,0; 256,81] | 3,4 [3,4; 3,58] | ≥ 9,0 | 238,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 271,0 [270,19; 272,62] | 3,0 | 10,5 | ≈ 34,0 | 268,0 [268,0; 268,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 250,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 281,0 [280,19; 282,62] | 3,0 | 10,5 | ≈ 34,0 | 278,0 [278,0; 278,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 260,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 291,0 [290,19; 292,62] | 3,0 | 10,5 | ≈ 34,0 | 288,0 [288,0; 288,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 270,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 301,0 [300,19; 302,62] | 3,0 | 10,5 | ≈ 34,0 | 298,0 [298,0; 298,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 280,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 311,0 [310,19; 312,62] | 3,0 | 10,5 | ≈ 34,0 | 308,0 [308,0; 308,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 290,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 321,0 [320,11; 322,79] | 3,0 | 10,5 | ≈ 34,0 | 318,0 [318,0; 318,89] | 3,4 [3,4; 3,58] | ≥ 12,0 | 300,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 | |
| 331,0 [330,11; 332,79] | 3,0 | 10,5 | ≈ 34,0 | 328,0 [328,0; 328,89] | 3,4 [3,4; 3,58] | ≥ 12,0 | 310,0 | 90 [85; 95] | 2,625 | 3,5 | ≈ 7,35 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.
Обозначения и измерительные состояния
- d₂
- Наружный рабочий размер свободного кольца; свободное кольцо.
- s
- Толщина кольца; свободное кольцо.
- b
- Радиальная ширина кольца; свободное кольцо.
- l
- Расстояние между концами; свободное кольцо.
- d₁
- Диаметр канавки; канавка.
- m
- Ширина канавки; канавка.
- h
- Расстояние канавки до торца; канавка.
- dконт
- Расчётный диаметр противоположного контура; свободное кольцо.
- α
- Угол среза конца; свободное кольцо.
- b₁
- Ширина конца варианта с выемкой; свободное кольцо.
- d₃
- Диаметр отверстия под инструмент; свободное кольцо.
- l₁
- Расстояние от конца до центра отверстия; свободное кольцо.
| s ном., мм | Класс А, мм | Класс В, мм | Класс С, мм |
|---|---|---|---|
| 0,8 | 0,8 [0,74; 0,8] | 0,8 [0,7; 0,8] | 0,8 [0,66; 0,8] |
| 1,0 | 1,0 [0,94; 1,0] | 1,0 [0,9; 1,0] | 1,0 [0,86; 1,0] |
| 1,2 | 1,2 [1,14; 1,2] | 1,2 [1,1; 1,2] | 1,2 [1,06; 1,2] |
| 1,7 | 1,7 [1,64; 1,7] | 1,7 [1,6; 1,7] | 1,7 [1,56; 1,7] |
| 2,0 | 2,0 [1,94; 2,0] | 2,0 [1,9; 2,0] | 2,0 [1,86; 2,0] |
| 2,5 | 2,5 [2,44; 2,5] | 2,5 [2,4; 2,5] | 2,5 [2,36; 2,5] |
| 3,0 | 3,0 [2,94; 3,0] | 3,0 [2,9; 3,0] | 3,0 [2,86; 3,0] |
Теоретическая масса
| d, мм | 1000 шт., кг |
|---|---|
| 8 | ≈ 0,11 |
| 9 | ≈ 0,13 |
| 10 | ≈ 0,26 |
| 11 | ≈ 0,29 |
| 12 | ≈ 0,4 |
| 13 | ≈ 0,45 |
| 14 | ≈ 0,48 |
| 15 | ≈ 0,53 |
| 16 | ≈ 0,57 |
| 17 | ≈ 0,61 |
| 18 | ≈ 0,75 |
| 19 | ≈ 0,8 |
| 20 | ≈ 0,85 |
| 21 | ≈ 0,9 |
| 22 | ≈ 0,95 |
| 23 | ≈ 1,47 |
| 24 | ≈ 1,52 |
| 25 | ≈ 1,59 |
| 26 | ≈ 1,67 |
| 28 | ≈ 1,81 |
| 29 | ≈ 1,92 |
| 30 | ≈ 1,97 |
| 32 | ≈ 2,12 |
| 34 | ≈ 2,26 |
| 35 | ≈ 2,88 |
| 36 | ≈ 2,98 |
| 37 | ≈ 3,04 |
| 38 | ≈ 3,16 |
| 40 | ≈ 5,77 |
| 42 | ≈ 6,06 |
| 45 | ≈ 6,22 |
| 46 | ≈ 6,44 |
| 47 | ≈ 6,48 |
| 48 | ≈ 6,65 |
| 50 | ≈ 7,03 |
| 52 | ≈ 8,81 |
| 54 | ≈ 9,32 |
| 55 | ≈ 9,6 |
| 56 | ≈ 9,79 |
| 58 | ≈ 9,97 |
| 60 | ≈ 10,4 |
| 62 | ≈ 10,75 |
| 65 | ≈ 11,4 |
| 68 | ≈ 12,1 |
| 70 | ≈ 12,34 |
| 72 | ≈ 12,53 |
| 75 | ≈ 13,31 |
| 78 | ≈ 20,69 |
| 80 | ≈ 21,33 |
| 82 | ≈ 22,06 |
| 85 | ≈ 22,58 |
| 88 | ≈ 23,62 |
| 90 | ≈ 24,16 |
| 92 | ≈ 24,92 |
| 95 | ≈ 25,55 |
| 98 | ≈ 26,67 |
| 100 | ≈ 26,97 |
| 102 | ≈ 39,98 |
| 105 | ≈ 40,88 |
| 108 | ≈ 42,67 |
| 110 | ≈ 43,08 |
| 112 | ≈ 44,57 |
| 115 | ≈ 45,49 |
| 120 | ≈ 47,79 |
| 125 | ≈ 49,79 |
| 130 | ≈ 59,44 |
| 135 | ≈ 60,85 |
| 140 | ≈ 63,25 |
| 145 | ≈ 65,85 |
| 150 | ≈ 80,72 |
| 155 | ≈ 83,63 |
| 160 | ≈ 86,72 |
| 165 | ≈ 89,72 |
| 170 | ≈ 92,47 |
| 175 | ≈ 114,0 |
| 180 | ≈ 117,2 |
| 190 | ≈ 124,2 |
| 200 | ≈ 130,11 |
| 210 | ≈ 151,01 |
| 215 | ≈ 156,51 |
| 220 | ≈ 159,1 |
| 225 | ≈ 163,9 |
| 230 | ≈ 167,8 |
| 240 | ≈ 176,5 |
| 250 | ≈ 183,1 |
| 260 | ≈ 190,2 |
| 270 | ≈ 197,9 |
| 280 | ≈ 203,5 |
| 290 | ≈ 213,3 |
| 300 | ≈ 221,4 |
| 310 | ≈ 229,3 |
| 320 | ≈ 236,5 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
Нормативные требования и пояснения
- Классы точности
- А, В, С
- Конструкция
- Концентрическое кольцо; не подменять эксцентрическими кольцами ГОСТ 13942/13943
- Технические требования
- ГОСТ 13944-86 — ссылка проверенного издания
Область подтверждённых данных
Класс, материал, исполнение и соответствие конкретного изделия требуют подтверждения
Ненормированные координаты контура и радиусы не могут быть восстановлены как производственный CAD
ГОСТ 13941-86 · Концентрическое кольцо, исполнения 1 и 2 · d = 30 мм
Переиздание сентября 1988 года с Изменением № 1 (ИУС 11–88)
Исходный пример; справочный лист, не чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр отверстия | 30 | — | — | мм | Это размер посадочного вала/отверстия; не измеренный свободный размер кольца. |
| Наружный рабочий размер свободного кольца | 32,2 | 31,95 | 32,7 | мм | |
| Толщина кольца | 1,2 | — | — | мм | Численные границы приведены отдельно для классов A, B, C; неизвестный класс нельзя автоматически считать A. |
| Радиальная ширина кольца | 2,5 | — | — | мм | Для исполнения из плющеной ленты допускается допуск на сортамент (§1.9 ГОСТ 13944); он не выбран без данных исполнения. |
| Расстояние между концами | ≈ 8,0 | — | — | мм | Размер допускается корректировать при изготовлении; не строгая граница. |
| Диаметр канавки | 31,5 | 31,5 | 31,75 | мм | |
| Ширина канавки | 1,4 | 1,4 | 1,54 | мм | |
| Расстояние канавки до торца | — | 2,3 | — | мм | |
| Теоретическая масса 1000 стальных колец | ≈ 1,97 | — | — | кг/1000 шт. | Справочная масса; не признак материала или покрытия измеряемого образца. |
| Диаметр отверстия под инструмент | — | — | — | мм | Прочерк означает отсутствие табличного значения; для допустимых вариантов с отверстиями. Не трактовать как нуль. Численное значение не установлено. |
| Расчётный диаметр противоположного контура | 27,2 | — | — | мм | Только построение концентрического номинального контура; не отдельный нормированный диаметр и не полный габарит концов. |
| Расстояние от конца до центра отверстия | — | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. Численное значение не установлено. |
| Угол среза конца | 90 | 85 | 95 | ° | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Ширина конца варианта с выемкой | 0,625 | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
d — диаметр отверстия. d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам. Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения. Контур условный; изготовительный чертёж по этой схеме не восстанавливается. Класс точности не выбран. Номинал толщины показан без назначения границ одного из классов А, В или С.
