Сверление отверстий в болтах
Отверстия в стержне под шплинт и в головке под контровочную проволоку
Сверление болтов — одно из профильных направлений ПКФ „Стандарт“. Выполняем отверстия для стандартных исполнений и по согласованному чертежу.
Выберите способ стопорения
Три варианта задания
Загрузка проверенной размерной модели…
Как стопорится
Отверстие работает вместе с ответной деталью
Шплинт удерживает гайку
Прорезь или коронка гайки совмещается с поперечным отверстием болта. Шплинт проходит через них, а разведённые концы удерживают его на месте. При повороте гайки паз упирается в шплинт.
Проволока удерживает головки
Проволоку проводят через отверстия и закрепляют так, чтобы её натяжение противодействовало отворачиванию. Для правой резьбы направление удержания соответствует затяжке по часовой стрелке.
Сцены учебные. Они не заменяют инструкцию сборки конкретного узла и не задают момент затяжки, диаметр шплинта или проволоки. Стопорение не увеличивает прочность болта и не создаёт преднатяг.
Передайте конкретные требования
Запрос расчёта и задание на согласование
Укажите известные требования. Материал, стоимость, срок, размеры и способ контроля согласуем для вашей заявки.
Что уточнить перед расчётом
Можно ли выбрать мелкий шаг?
Да, переключатель показывает только шаги и сочетания длины из подключённой модели ГОСТ 7798-70. Допустимость размера в стандарте не означает наличие на складе.
Можно ли задать другие отверстия?
Выберите «По чертежу», укажите диаметр, количество, место, размерную базу и обозначение чертежа. Конструкцию и требования к обработке согласуем отдельно.
Какие данные нужны о покрытии и прочности?
Укажите требуемую марку материала, класс прочности и полное обозначение покрытия, если они известны. По фотографии эти свойства не определяются.

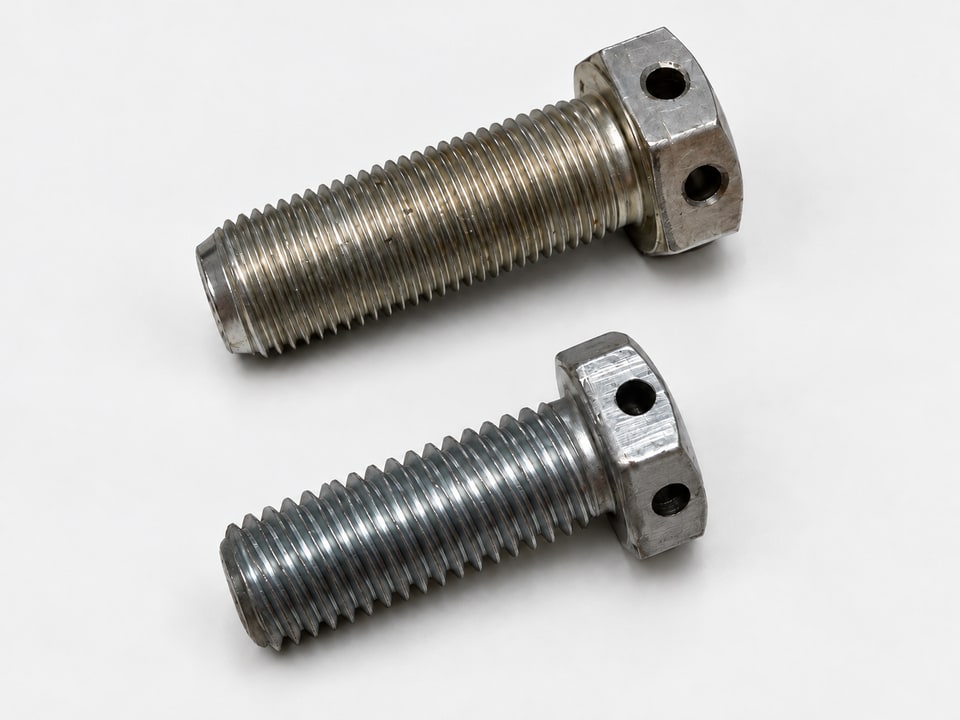

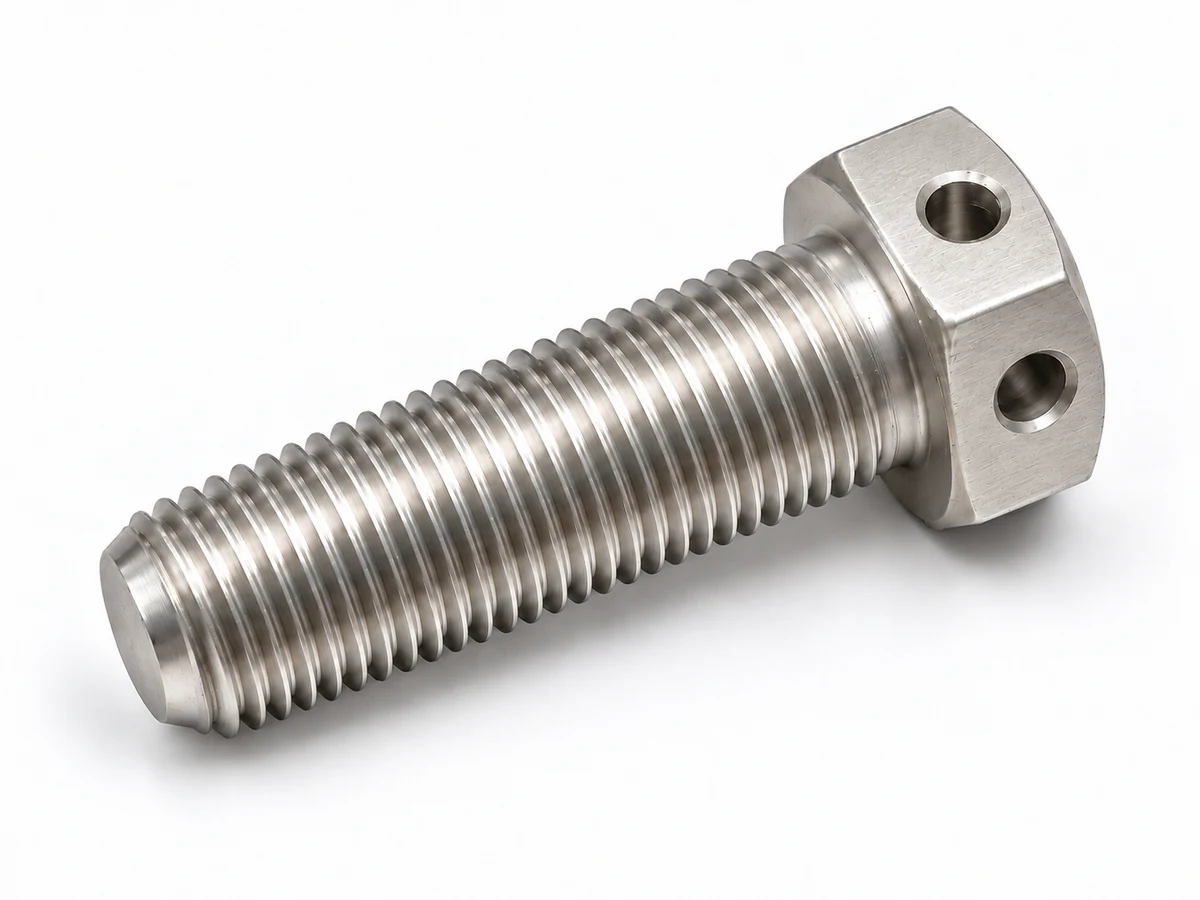

Что изображено на первом экране?
Обработанное изображение двух образцов исполнения 3. Оно показывает общий вид; не служит доказательством размеров, марки стали или соответствия всему стандарту. Размеры выбираются по модели ГОСТ.
Источники размеров и учебных сцен
- ГОСТ 7798-70, издание 2010 года, чертёж исполнений и таблицы 1–2
- FAA AC 43.13-1B, глава 7, §7-124 и §7-127, рис. 7-5 и 7-7
Размеры и допуски наследуются из действующей карточки ГОСТ 7798-70; сценам соответствуют общие принципы стопорения, а не универсальная инструкция монтажа.
