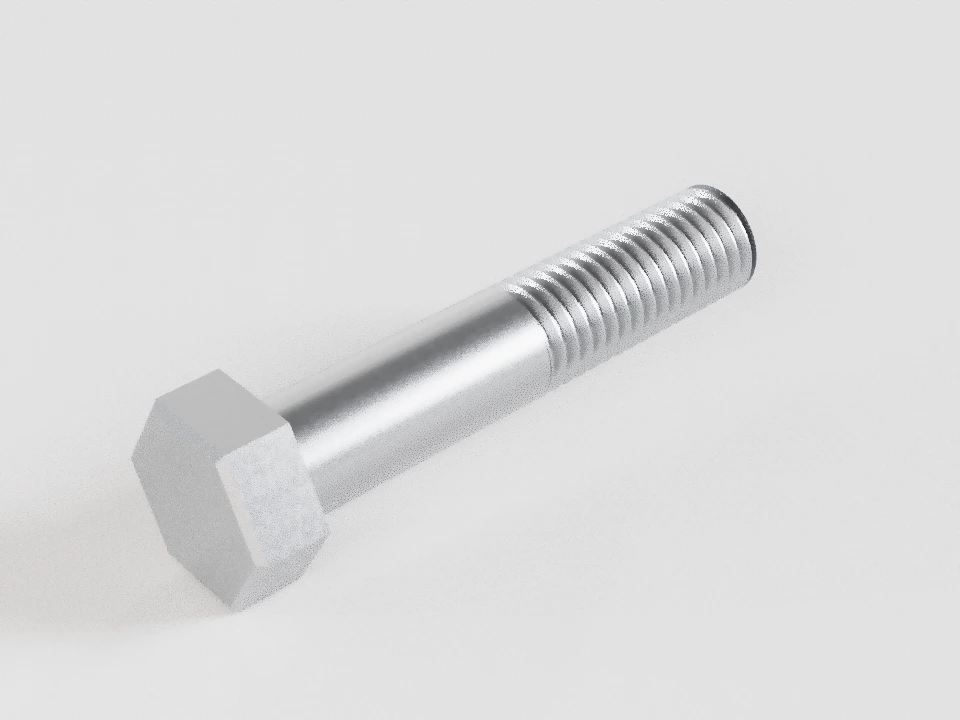

Пример: ГОСТ 7798-70 · М12×60 · исполнение 1 — предметная 3D-модель
Пример: ГОСТ 7798-70 · М12×60 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Болты · выбор и размеры

ГОСТ 7798-70 / DIN 931 / ГОСТ Р ИСО 4014-2013 / ISO 4014

Болты с шестигранной головкой

Размеры и исполнения в этом разделе приведены по ГОСТ 7798-70. Класс точности В относится к этой нормативной основе.

DIN 931 и ISO 4014 — аналоги с неполной резьбой и основным (крупным) шагом. Их размеры согласуют отдельно; полная взаимозаменяемость не заявляется.

ГОСТ 7798-70 / DIN 931 / ГОСТ Р ИСО 4014-2013 / ISO 4014 — предметная иллюстрация
ГОСТ 7798-70 / DIN 931 / ГОСТ Р ИСО 4014-2013 / ISO 4014Предметная иллюстрация
Боковой вид
Исходный пример: ГОСТ 7798-70, исполнение 1, М12×60, основной (крупный) шаг 1,75 мм, неполная резьба. Полный ряд доступен в выборе ниже.

Выбрать размер и исполнение

Форма головки, стержня и выход резьбы

Загрузка выбора. Исходный пример и полные таблицы доступны без JavaScript.

Исполнение 1 · М12 · P 1,75 мм · l 60 мм · неполная резьба.

Боковой видИсполнение 1 · ГОСТ 7798-70Равный масштаб по осям · контур резьбы условный · запрошенный стандарт указан отдельноДлина от опоры головки до конца. От опорной поверхности под головкой до торца конца. Головка не входит в l.l 60Высота головки. Между верхним торцом и полной опорной поверхностью; поясок hᵥ входит в k.k 7,5Номинальный диаметр резьбы. Номинальный наружный диаметр метрической резьбы.d 12Длина резьбовой части. От границы полного профиля резьбы до конца болта.b 30Диаметр гладкого стержня. Наружная цилиндрическая поверхность гладкой части.d₁ 12
Собственная параметрическая схема по выбранным элементам ГОСТ 7798-70. На узком экране листайте схему по горизонтали или нажмите «Увеличить схему».

Выберите обозначение на схеме или строку таблицы, чтобы увидеть базу размера.

Размеры и контроль выбранного варианта по ГОСТ 7798-70
РазмерНоминал / справочноПолеМинимумМаксимумЕд.База и пояснение
Номинальный диаметр резьбы126g11,70111,966ммНоминальный наружный диаметр метрической резьбы. Предельные диаметры 6g — до покрытия; номинал обозначает резьбу.
Шаг резьбы1,75———ммОсевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг.
Длина от опоры головки до конца60js1758,561,5ммОт опорной поверхности под головкой до торца конца. Головка не входит в l.
Размер под ключ18h1417,5718ммМежду двумя параллельными гранями шестигранника.
Высота головки7,5js157,217,79ммМежду верхним торцом и полной опорной поверхностью; поясок hᵥ входит в k.
Размер по углам——19,9—ммМежду противоположными углами; задан только нижний предел.
Диаметр фаски головки, приблизительно≈ 17,1———ммОкружность верхней фаски головки. D ≈ 0,95S — справочное соотношение, не точный производственный номинал.
Угол фаски головки——1530°Задан диапазон, конкретный угол на рисунке условный.
Средний диаметр резьбы10,8636g10,67910,829ммСредний диаметр; ширина выступа и впадины равны. Основной размер вычислен по профилю и округлён до 0,001 мм; пределы по 6g.
Внутренний диаметр исходного профиля10,106———ммОсновной профиль; отдельные производственные пределы этой величины не назначены.
Диаметр впадины исходного профиля9,853———ммСправочный диаметр впадины исходного профиля; не номинал изготовленной впадины с полем 6g.
Высота исходного треугольника1,515544———ммH = √3P/2 — исходный треугольник профиля.
Диаметр гладкого стержня12h1411,5712ммНаружная цилиндрическая поверхность гладкой части.
Длина резьбовой части30+2P3033,5ммОт границы полного профиля резьбы до конца болта. Участок u на конце входит в b. Сбег x расположен со стороны головки и не входит в b; гладкую цилиндрическую длину нельзя принимать равной l−b.
Сбег резьбы———4,3ммОт конца полного профиля в сторону головки до исчезновения резьбы. Нормальный сбег. Задан максимум; на схеме показан условный участок.
Участок неполного профиля на конце3,5———ммНеполный профиль резьбы на конце. Входит в l и в числовой b. u = 2P по обозначению конца с фаской; не отдельная прибавка к длине.
Диаметр торца конца с фаской————ммДиаметр торца конца с фаской. Меньше внутреннего диаметра резьбы. Точный диаметр, осевая длина и угол фаски источником для этого конца не заданы; контур условный.
Радиус перехода под головкой——0,6—ммСопряжение стержня с опорной плоскостью головки. Минимальный радиус; допустим составной переход в пределах dₐ. Контур на схеме представительский.
Диаметр границы перехода на опоре———14,2ммДиаметр пересечения перехода с опорной плоскостью; не наружный диаметр опоры dᵥ.
Симметричность головки, диаметрально———0,86ммОтносительно оси стержня. 2IT14 по номиналу S. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.
Параллельность граней———0,26ммГрани шестигранника относительно оси стержня; 0,0349k. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.
Перпендикулярность опорной поверхности———0,25ммК оси стержня на диаметре 0,8S; ветвь коэффициента выбирают по d. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.
Соосность стержня и резьбы, диаметрально———0,86ммОси гладкой и резьбовой частей. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.
Прочие поверхности———12,5мкмПрочие поверхности Шероховатость по чертежу ГОСТ 7798-70.
Опорная поверхность головки———6,3мкмОпорная поверхность головки Шероховатость по чертежу ГОСТ 7798-70.
Поверхность резьбы———6,3мкмПоверхность резьбы Шероховатость по чертежу ГОСТ 7798-70.
Гладкая цилиндрическая поверхность———6,3мкмГладкая цилиндрическая поверхность Шероховатость по чертежу ГОСТ 7798-70.

Болт М12-6g×60 (S18) ГОСТ 7798-70

  • Размеры и исполнения в этом разделе приведены по ГОСТ 7798-70. Нормативная допустимость не подтверждает наличие.
  • Фаски, радиусы с пределами и углубления показаны условной допустимой формой; это не утверждённый производственный чертёж.

Исполнения 1–4

Исполнение 1 — Без стопорящих отверстий

Боковой вид

Без поперечных отверстий. Чертёж, с. 2.

Исполнение 2 — Отверстие в стержне

Боковой вид

С поперечным отверстием в стержне d₃. Чертёж, с. 2.

Исполнение 3 — Два отверстия в головке

Боковой вид

Два пересекающихся сквозных отверстия d₄ в головке; координата l₂ от опорной поверхности. Чертеж, с. 2; таблица 1.

Исполнение 4 — Углубление в головке

Боковой вид

С углублением на торце головки: D₁ ≤ 0,8S, глубина h = (0,2–0,4)k. Чертёж, с. 2.

DIN 931 и ISO 4014

DIN 931, ГОСТ Р ИСО 4014-2013 и ISO 4014 — аналоги болтов с шестигранной головкой, неполной резьбой и основным (крупным) шагом. Размеры конкретного аналога и требования к поставке согласуют отдельно.

Общая карточка не означает полной размерной взаимозаменяемости. При выборе аналога запрошенный стандарт сохраняется в заявке отдельно от показанной геометрии ГОСТ.

Полные таблицы размеров по ГОСТ 7798-70

Линейные размеры — мм. Размеры в круглых скобках применять не рекомендуется, но они сохранены в выборе. Прочерк означает отсутствие значения, а не ноль. Нижний или верхний предел не является точным номиналом.

Таблица 1: 15 диаметров, все размерные параметры
dP основной (крупный)P мелкийd₁Ske ≥dᵥ ≥hᵥ min…maxd₃d₄ H15l₂ js15
61—6104≥ 10,9≥ 8,70,15…0,61,622
81,2518135,3≥ 14,2≥ 11,50,15…0,622,52,8
101,51,2510166,4≥ 17,6≥ 14,50,15…0,62,52,53,5
121,751,2512187,5≥ 19,9≥ 16,50,15…0,63,23,24
(14)21,514218,8≥ 22,8≥ 19,20,15…0,63,23,24,5
1621,5162410≥ 26,2≥ 220,2…0,8445
(18)2,51,5182712≥ 29,6≥ 24,80,2…0,8446
202,51,5203012,5≥ 33≥ 27,70,2…0,8446,5
(22)2,51,5223414≥ 37,3≥ 31,40,2…0,8547
2432243615≥ 39,6≥ 33,20,2…0,8547,5
(27)32274117≥ 45,2≥ 380,2…0,8548,5
303,52304618,7≥ 50,9≥ 42,70,2…0,86,349,5
3643365522,5≥ 60,8≥ 51,10,2…0,86,3511,5
424,53426526≥ 71,3≥ 59,90,25…0,88513
4853487530≥ 82,6≥ 69,40,25…0,88515
Обозначения и базы размеров
d
Номинальный диаметр резьбы
P
Шаг резьбы
d₁
Диаметр гладкого стержня
S
Расстояние между параллельными гранями
k
Полная высота головки до опорной поверхности
e
Размер между противоположными углами
dᵥ
Наружный диаметр опорного пояска
hᵥ
Высота пояска, включенная в k
d₃
Отверстие в стержне, исполнение 2
l₁
От опоры головки до оси отверстия в стержне
d₄
Два отверстия в головке, исполнение 3
l₂
От опоры головки до оси отверстий в головке
Приложение 2: альтернативные согласованные наборы головки
dSe, не менееdᵥ, не менее
1017≥ 18,7≥ 15,5
1219≥ 20,9≥ 17,2
1422≥ 23,9≥ 20,1
2232≥ 35≥ 29,5

Для M10, M12, M14 и M22 приложение 2 заменяет одновременно S, e и dᵥ. Остальные размеры не переопределяются. Нельзя смешивать размер под ключ одного ряда с опорным диаметром другого.

Таблица 2 — длина резьбы и положение отверстия

Каждая ячейка содержит l₁ / b. Знак × означает резьбу на всей длине стержня; числовое b ему не присваивается. Звёздочка после числового b: дополнительно допускается резьба до головки по положению над ломаной линией. При прочерке l₁ исполнение 2 недоступно; остальные исполнения сохраняются, если указан b или ×.

Таблица 2: 45 длин × 15 диаметров, включая отсутствующие сочетания
l ↓ / d →681012(14)16(18)20(22)24(27)30364248
8— / ×— / ×— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —
10— / ×— / ×— / ×— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —
12— / ×— / ×— / ×— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —
1410 / ×— / ×— / ×— / ×— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —
1612 / ×12 / ×— / ×— / ×— / ×— / —— / —— / —— / —— / —— / —— / —— / —— / —— / —
(18)14 / ×14 / ×14 / ×— / ×— / ×— / ×— / —— / —— / —— / —— / —— / —— / —— / —— / —
2016 / ×16 / ×16 / ×15 / ×— / ×— / ×— / ×— / —— / —— / —— / —— / —— / —— / —— / —
(22)18 / 18*18 / ×18 / ×17 / ×17 / ×— / ×— / ×— / —— / —— / —— / —— / —— / —— / —— / —
2521 / 18*21 / ×21 / ×20 / ×20 / ×19 / ×— / ×— / ×— / —— / —— / —— / —— / —— / —— / —
(28)24 / 18*24 / 22*24 / ×23 / ×23 / ×22 / ×22 / ×— / ×— / ×— / —— / —— / —— / —— / —— / —
3026 / 18*26 / 22*26 / ×25 / ×25 / ×24 / ×24 / ×24 / ×— / ×— / —— / —— / —— / —— / —— / —
(32)28 / 18*28 / 22*28 / 26*27 / ×27 / ×26 / ×26 / ×26 / ×25 / ×— / ×— / —— / —— / —— / —— / —
3531 / 18*31 / 22*31 / 26*30 / 30*30 / ×29 / ×29 / ×29 / ×28 / ×28 / ×— / ×— / —— / —— / —— / —
(38)34 / 1834 / 2234 / 26*33 / 30*33 / ×32 / ×32 / ×32 / ×31 / ×31 / ×— / ×— / —— / —— / —— / —
4036 / 1836 / 2236 / 26*35 / 30*35 / 34*34 / ×34 / ×34 / ×33 / ×33 / ×32 / ×— / ×— / —— / —— / —
4541 / 1841 / 2241 / 2640 / 30*40 / 34*39 / 38*39 / ×39 / ×38 / ×38 / ×37 / ×36 / ×— / —— / —— / —
5046 / 1846 / 2246 / 2645 / 3045 / 3444 / 38*44 / 42*44 / ×43 / ×43 / ×42 / ×41 / ×40 / ×— / —— / —
5551 / 1851 / 2251 / 2650 / 3050 / 3449 / 38*49 / 42*49 / 46*48 / ×48 / ×47 / ×46 / ×45 / ×— / ×— / —
6056 / 1856 / 2256 / 2655 / 3055 / 3454 / 3854 / 4254 / 46*53 / 50*53 / ×52 / ×51 / ×50 / ×48 / ×— / —
6561 / 1861 / 2261 / 2660 / 3060 / 3459 / 3859 / 4259 / 4658 / 50*58 / 54*57 / ×56 / ×55 / ×53 / ×— / ×
7066 / 1866 / 2266 / 2665 / 3065 / 3464 / 3864 / 4264 / 4663 / 5063 / 54*62 / 60*61 / ×60 / ×58 / ×58 / ×
7571 / 1871 / 2271 / 2670 / 3070 / 3469 / 3869 / 4269 / 4668 / 5068 / 5467 / 60*66 / 66*65 / ×63 / ×63 / ×
8076 / 1876 / 2276 / 2675 / 3075 / 3474 / 3874 / 4274 / 4673 / 5073 / 5472 / 6071 / 66*70 / ×68 / ×68 / ×
(85)81 / 1881 / 2281 / 2680 / 3080 / 3479 / 3879 / 4279 / 4678 / 5078 / 5477 / 6076 / 6675 / ×73 / ×73 / ×
9086 / 1886 / 2286 / 2685 / 3085 / 3484 / 3884 / 4284 / 4683 / 5083 / 5482 / 6081 / 6680 / 78*78 / ×78 / ×
(95)— / —91 / 2291 / 2690 / 3090 / 3489 / 3889 / 4289 / 4688 / 5088 / 5487 / 6086 / 6685 / 78*83 / ×83 / ×
100— / —96 / 2296 / 2695 / 3095 / 3494 / 3894 / 4294 / 4693 / 5093 / 5492 / 6091 / 6690 / 78*88 / ×88 / ×
(105)— / —— / —101 / 26100 / 30100 / 3499 / 3899 / 4299 / 4698 / 5098 / 5497 / 6096 / 6695 / 7893 / 9093 / ×
110— / —— / —106 / 26105 / 30105 / 34104 / 38104 / 42104 / 46103 / 50103 / 54102 / 60101 / 66100 / 7898 / 9098 / ×
(115)— / —— / —111 / 26110 / 30110 / 34109 / 38109 / 42109 / 46108 / 50108 / 54107 / 60106 / 66105 / 78103 / 90103 / 102
120— / —— / —116 / 26115 / 30115 / 34114 / 38114 / 42114 / 46113 / 50113 / 54112 / 60111 / 66110 / 78108 / 90108 / 102
(125)— / —— / —121 / 26120 / 30120 / 34119 / 38119 / 42119 / 46118 / 50118 / 54117 / 60116 / 66115 / 78113 / 90113 / 102
130— / —— / —126 / 32125 / 36125 / 40124 / 44124 / 48124 / 52123 / 56123 / 60122 / 66121 / 72120 / 84118 / 96118 / 108
140— / —— / —136 / 32135 / 36135 / 40134 / 44134 / 48134 / 52133 / 56133 / 60132 / 66131 / 72130 / 84128 / 96128 / 108
150— / —— / —146 / 32145 / 36145 / 40144 / 44144 / 48144 / 52143 / 56143 / 60142 / 66141 / 72140 / 84138 / 96138 / 108
160— / —— / —156 / 32155 / 36155 / 40154 / 44154 / 48154 / 52153 / 56153 / 60152 / 66151 / 72150 / 84148 / 96148 / 108
170— / —— / —166 / 32165 / 36165 / 40164 / 44164 / 48164 / 52163 / 56163 / 60162 / 66161 / 72160 / 84158 / 96158 / 108
180— / —— / —176 / 32175 / 36175 / 40174 / 44174 / 48174 / 52173 / 56173 / 60172 / 66171 / 72170 / 84168 / 96168 / 108
190— / —— / —186 / 32185 / 36185 / 40184 / 44184 / 48184 / 52183 / 56183 / 60182 / 66181 / 72180 / 84178 / 96178 / 108
200— / —— / —196 / 32195 / 36195 / 40194 / 44194 / 48194 / 52193 / 56193 / 60192 / 66191 / 72190 / 84188 / 96188 / 108
220— / —— / —— / —215 / 49215 / 53214 / 57214 / 61214 / 65213 / 69213 / 73212 / 79211 / 85210 / 97208 / 109208 / 121
240— / —— / —— / —235 / 49235 / 53234 / 57234 / 61234 / 65233 / 69233 / 73232 / 79231 / 85230 / 97228 / 109228 / 121
260— / —— / —— / —255 / 49255 / 53254 / 57254 / 61254 / 65253 / 69253 / 73252 / 79251 / 85250 / 97248 / 109248 / 121
280— / —— / —— / —— / —275 / 53274 / 57274 / 61274 / 65273 / 69273 / 73272 / 79271 / 85270 / 97268 / 109268 / 121
300— / —— / —— / —— / —295 / 53294 / 57294 / 61294 / 65293 / 69293 / 73292 / 79291 / 85290 / 97288 / 109288 / 121

505 сочетаний диаметра и длины; 134 ячейки ×; в 38 числовых ячейках дополнительно допускается резьба до головки. Для M42/M48 вне явных × дополнительный вариант полной резьбы не выведен.

Конструкция, переходы и контроль

Головка и опора

Две формы головки доступны во всех четырех исполнениях; вариант определяет изготовитель. Опорный поясок hᵥ входит в k. Диаметр фаски D приблизительно равен 0,95S; угол 15–30° измеряется от плоскости, перпендикулярной оси болта.

Резьба и длина

l измеряется от опоры головки до конца, включая его неполный профиль. Числовое b включает конец; сбег x продолжается от границы полного профиля к головке. l − b не равно гарантированной длине гладкого цилиндра. При полной резьбе недорез a уже включает x.

Уменьшенный стержень

Пункт 5а допускает гладкую часть приблизительно по среднему диаметру резьбы. Ее точные размеры и допуски уточняют по чертежу; поле нормального стержня h14 не переносится автоматически. При полной резьбе этот вариант гладкого стержня неприменим.

Углубления

У исполнения 4: D₁ ≤ 0,8S, h = (0,2…0,4)k, R0,3. Для маркировочной лунки исполнений 1/2 задано только h ≤ 0,4k при сохранении прочности; универсальный диаметр и минимум глубины не назначены.

Отверстия

Исполнение 2 требует числового l₁ таблицы 2; координата идет до оси, а не до края. Исполнение 3 имеет два пересекающихся отверстия d₄ H15 и координату l₂ js15. Поля отверстия в стержне и отверстий головки различаются.

Шероховатость

Ra 6,3 мкм на отмеченных поверхностях стержня, резьбы и опоры головки; общее обозначение Ra 12,5 мкм для остальных поверхностей. Условия допустимых дефектов не отменяют требований чертежа.

Допуски

Класс точности В относится к геометрии ГОСТ 7798-70. Каждый допуск вычисляется по собственному номиналу размера и его интервалу. d₄ H15 и l₂ js15 прямо заданы основным стандартом. Для R0,3 числовое отклонение выбранными нормами не установлено: требуется указание на чертеже.

Материал и прочность

Класс точности, класс прочности и материал — разные параметры. Их не подменяют друг другом. Материал, класс прочности, покрытие и стадия контроля резьбы согласуются для поставки; их нет в исходном выборе по умолчанию.

Схема показывает выбранные нормативные элементы. Приближенные размеры, интервалы и односторонние пределы сохраняют этот смысл; изображенная форма не заменяет согласованный производственный чертеж.

Обозначение и редакции

Обозначение выбранного размера дополняют заданными материалом, классом прочности и покрытием. Для аналога запрошенный стандарт сохраняется отдельно; геометрия ГОСТ не выдается за проверенную геометрию аналога.

ГОСТ 7798-70, издание февраля 2010 года с изменениями № 2–6. Чертеж, таблицы 1–2, приложения и применимые ссылки проверены по этой редакции.

Ссылочная основа: ГОСТ 24705-2004, ГОСТ 16093-2004, ГОСТ 27148-86, ГОСТ 12414-94, ГОСТ 24670-81, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.0-87; числовые интервалы допусков и прямо указанные переходы учтены отдельно. Исходные сканы и исследовательские материалы на сайте не размещены.

Теоретическая масса — справочные приложения

Приближенная масса 1000 стальных болтов исполнения 1 с основным (крупным) шагом, кг. Не переносится на другие исполнения, мелкий шаг, уменьшенный стержень, маркировочную лунку, произвольные материалы и покрытия. Дополнительная полная резьба вместо числового b требует отдельной оценки. Это не масса партии и не результат расчета по схеме.

Приложение 1: основной набор головки
l / d6810121416182022242730364248
84,3068,668—————————————
104,7129,39416,68————————————
125,11810,1217,82————————————
145,52410,8518,9627,89———————————
165,9311,5720,129,4843,98——————————
186,33612,321,2331,1246,2165,54—————————
206,74213,0222,3732,7648,4568,4995,81————————
227,20413,5223,5134,450,6971,4499,52————————
257,87114,8425,2236,8654,0575,87105,1133,3———————
288,53716,3326,9239,3257,480,29110,6140,2———————
308,98117,12Уточнить источник40,9659,6483,24114,3144,8193——————
329,42617,9129,4342,5961,8786,19118149,4198,6237—————
3510,0919,0931,2845,3465,2490,62123,6156,3207246,9340,6————
3810,7620,2833,184868,5995,04129,2163,2215,4256,9353,3————
4011,221,0734,3649,7871,2597,99132,9167,8221263,5361,8474,8———
4512,3123,0437,4554,2277,3105,7142,1179,4235280,1373500,9———
5013,4225,0240,5358,6783,35113,6152,4190,9249296,7404,1526,9834,5——
5514,5326,9943,6263,1189,39121,5162,4203,7263,1313,3425,3553872,11304—
6015,6428,9746,767,5595,44129,4172,4216278,9329,9446,5579909,81356—
6516,7630,9449,7971,99101,5137,3182,4228,4293,8348,8467,7605,1947,414072009
7017,8732,9152,8776,44107,5145,2192,4240,7308,8366,5491,1631,198514582076
7518,9834,8955,9680,88113,6153,1202,4253323,7384,3513,6659,7102315092143
8020,0936,8659,0485,33119,6161212,4265338,6402,1536,1687,5106115612211
8521,238,8462,1389,77125,7168,9222,4277,7353,6419,8558,6715,2109816122278
9022,3140,8165,2194,2131,7176,8232,4290,1368,5437,6581743114116632345
95—42,7968,398,64137,8184,7242,4302,4383,4455,4603,5770,8118117152412
100—44,7671,38103,1143,8192,6252,4314,7398,3473,2626798,5122117662479
105——74,47107,5149,9200,5262,4327,1413,3490,9648,5826,3126118262546
110——77,55112155,9208,4272,3339,4428,2508,7671854,1130118802614
115——80,63116,4162216,3282,3351,8443,1526,5693,5881,8134119342690
120——83,72120,9168224,2292,3364,1458,1544,2716909,6138119892760
125——86,8125,3174232,1302,3376,4473562738,5937,4142120432831
130——89,89129,7180,1240312,3388,8487,9579,8761965,2146120982903
140——96,06138,6192,2255,8332,3413,5517,8615,38061021154122073045
150——102,18147,5204,3271,6352,3438,1547,6650,8850,11076162123153187
160——108,38156,4216,4287,4372,3462,8577,5686,4895,91132170124243329
170——114,58165,3228,5303,2392,3487,5607,4721,9940,91188178025333471
180——120,68174,2240,6319412,3512,2637,2757,5985,91243186026423614
190——126,88183,1252,7333,8432,3536,9667,179310311299194027513756
200——133,08191,9264,7350,6452,2561,5697828,610761354202028603898
220———209,7Уточнить источник382,2492,2610,9756,7899,611661465218030774182
240———227,5313,1413,8532,2660,3816,4970,812561576234032954466
260———245,2337,6445,4572,2709,6876,1104213461687250035134751
280————361,5476,9612,2759935,9111314361798266037305035
300————385,7508,5652,2808,3995,6118415261910282039485319
Приложение 2: альтернативный набор головки
l / d10121422
1018,1———
1219,24———
1420,3829,75——
1621,5231,3446,52—
1822,6532,9848,75—
2023,7934,62Уточнить источник—
2224,9336,2653,23—
2526,6438,7256,59—
2828,3441,1859,94—
3029,4842,8262,18180,6
3230,8544,4564,41186,2
3532,747,267,78194,6
3834,5549,8671,13203
4035,7851,6473,79208,6
4538,8756,0879,84222,6
5041,9560,5385,89236,6
5545,0464,9791,93250,7
6048,1269,4197,98266,5
6551,2173,85104281,4
7054,2978,3110296,4
7557,3882,74116,1311,3
8060,4687,19122,1326,2
8563,5591,63128,2341,2
9066,6396,06134,2356,1
9569,72100,5140,3371
10072,8105146,3385,9
10575,89109,4152,4400,9
11078,97113,9158,4415,8
11582,05118,3164,5430,7
12085,14122,8170,5445,7
12588,22127,2176,5460,6
13091,31131,6182,6475,5
14097,48140,5194,7505,4
150103,6149,4206,8535,2
160109,8158,3218,9565,1
170116167,2231595
180122,1176,1243,1624,8
190128,3185255,2654,7
200134,5193,8267,2684,6
220—211,6291,4744,3
240—229,4315,6804
260—247,1339,8863,7
280——364923,5
300——388,2983,2

Три отмеченные ячейки сохранены во внутренней транскрипции, но не используются как достоверная масса. Прочерк массы не отменяет размер, предусмотренный таблицей 2.

Подготовить заявку

Нажмите «Подготовить заявку», затем проверьте выбранное исполнение, размеры и требуемый стандарт. Материал, класс прочности, покрытие и количество задаются отдельно. Чертежи и спецификации направляют по электронной почте.

Индивидуальный запрос — для согласования параметров вне проверенной матрицы.

Выбранный размер по ГОСТ 7798-70

Болт М12-6g×60 (S18) ГОСТ 7798-70

ГОСТ 7798-70, издание февраля 2010 года с изменениями № 2–6. Материал, прочность и покрытие не заданы.

Боковой видИсполнение 1 · ГОСТ 7798-70Равный масштаб по осям · контур резьбы условный · запрошенный стандарт указан отдельноДлина от опоры головки до конца. От опорной поверхности под головкой до торца конца. Головка не входит в l.l 60Высота головки. Между верхним торцом и полной опорной поверхностью; поясок hᵥ входит в k.k 7,5Номинальный диаметр резьбы. Номинальный наружный диаметр метрической резьбы.d 12Длина резьбовой части. От границы полного профиля резьбы до конца болта.b 30Диаметр гладкого стержня. Наружная цилиндрическая поверхность гладкой части.d₁ 12
Общий вид
Торец головкиТорец головкиИдеализированный шестигранник: e — только нижний предел; D — приблизительное значениеРазмер под ключ. Между двумя параллельными гранями шестигранника.S 18Размер по углам. Между противоположными углами; задан только нижний предел.e ≥ 19,9Диаметр фаски головки, приблизительно. Окружность верхней фаски головки.D ≈ 17,1
Торец
Головка и углубленияГоловка — осевое сечение и опорный поясокКонтуры по пределам и диапазонам представительские; поясок включён в kУгол фаски головки. α 15…30 °Для этого варианта нет опорного пояска и углубления.
Головка
Профиль и шаг резьбыШаг и исходный треугольник резьбы — угол 60°Три шага P; местное увеличение. Окружные диаметры справа показаны отдельным условным сечениемШаг резьбы. Осевое расстояние между одноимёнными точками соседних витков.P 1,75Высота исходного треугольника. H 1,515544Средний диаметр резьбы. Средний диаметр; ширина выступа и впадины равны.d₂ рез 10,863 ммВнутренний диаметр исходного профиля. d₁ рез 10,106 ммДиаметр впадины исходного профиля. d₃ рез 9,853 ммУчасток 3P = 5,25 мм. Не контур изготовленного витка: усечения, впадины и покрытие здесь не моделируются.
Резьба
Переходы и конецПереход под головкой, выход резьбы и конецУзлы имеют отдельные масштабы. a включает x; u уже входит в l и b. Точный контур конца не назначенРадиус перехода под головкой. Сопряжение стержня с опорной плоскостью головки.R ≥ 0,6 ммДиаметр границы перехода на опоре. Диаметр пересечения перехода с опорной плоскостью; не наружный диаметр опоры dᵥ.dₐ ≤ 14,2Сбег резьбы. От конца полного профиля в сторону головки до исчезновения резьбы.x ≤ 4,3Сбег: показан предельный размерУчасток неполного профиля на конце. Неполный профиль резьбы на конце. Входит в l и в числовой b.u 3,5Диаметр торца конца с фаской. Диаметр торца конца с фаской.Dкон см. пояснение мм
Переход под головкой
Размеры и контроль выбранного варианта по ГОСТ 7798-70
РазмерНоминал / справочноПолеМинимумМаксимумЕд.База и пояснение
Номинальный диаметр резьбы126g11,70111,966ммНоминальный наружный диаметр метрической резьбы. Предельные диаметры 6g — до покрытия; номинал обозначает резьбу.
Шаг резьбы1,75———ммОсевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг.
Длина от опоры головки до конца60js1758,561,5ммОт опорной поверхности под головкой до торца конца. Головка не входит в l.
Размер под ключ18h1417,5718ммМежду двумя параллельными гранями шестигранника.
Высота головки7,5js157,217,79ммМежду верхним торцом и полной опорной поверхностью; поясок hᵥ входит в k.
Размер по углам——19,9—ммМежду противоположными углами; задан только нижний предел.
Диаметр фаски головки, приблизительно≈ 17,1———ммОкружность верхней фаски головки. D ≈ 0,95S — справочное соотношение, не точный производственный номинал.
Угол фаски головки——1530°Задан диапазон, конкретный угол на рисунке условный.
Средний диаметр резьбы10,8636g10,67910,829ммСредний диаметр; ширина выступа и впадины равны. Основной размер вычислен по профилю и округлён до 0,001 мм; пределы по 6g.
Внутренний диаметр исходного профиля10,106———ммОсновной профиль; отдельные производственные пределы этой величины не назначены.
Диаметр впадины исходного профиля9,853———ммСправочный диаметр впадины исходного профиля; не номинал изготовленной впадины с полем 6g.
Высота исходного треугольника1,515544———ммH = √3P/2 — исходный треугольник профиля.
Диаметр гладкого стержня12h1411,5712ммНаружная цилиндрическая поверхность гладкой части.
Длина резьбовой части30+2P3033,5ммОт границы полного профиля резьбы до конца болта. Участок u на конце входит в b. Сбег x расположен со стороны головки и не входит в b; гладкую цилиндрическую длину нельзя принимать равной l−b.
Сбег резьбы———4,3ммОт конца полного профиля в сторону головки до исчезновения резьбы. Нормальный сбег. Задан максимум; на схеме показан условный участок.
Участок неполного профиля на конце3,5———ммНеполный профиль резьбы на конце. Входит в l и в числовой b. u = 2P по обозначению конца с фаской; не отдельная прибавка к длине.
Диаметр торца конца с фаской————ммДиаметр торца конца с фаской. Меньше внутреннего диаметра резьбы. Точный диаметр, осевая длина и угол фаски источником для этого конца не заданы; контур условный.
Радиус перехода под головкой——0,6—ммСопряжение стержня с опорной плоскостью головки. Минимальный радиус; допустим составной переход в пределах dₐ. Контур на схеме представительский.
Диаметр границы перехода на опоре———14,2ммДиаметр пересечения перехода с опорной плоскостью; не наружный диаметр опоры dᵥ.
Симметричность головки, диаметрально———0,86ммОтносительно оси стержня. 2IT14 по номиналу S. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.
Параллельность граней———0,26ммГрани шестигранника относительно оси стержня; 0,0349k. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.
Перпендикулярность опорной поверхности———0,25ммК оси стержня на диаметре 0,8S; ветвь коэффициента выбирают по d. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.
Соосность стержня и резьбы, диаметрально———0,86ммОси гладкой и резьбовой частей. База — только гладкая или только резьбовая поверхность, не их сочетание. Длина базы d; для короткой гладкой части допускается 3P.
Прочие поверхности———12,5мкмПрочие поверхности Шероховатость по чертежу ГОСТ 7798-70.
Опорная поверхность головки———6,3мкмОпорная поверхность головки Шероховатость по чертежу ГОСТ 7798-70.
Поверхность резьбы———6,3мкмПоверхность резьбы Шероховатость по чертежу ГОСТ 7798-70.
Гладкая цилиндрическая поверхность———6,3мкмГладкая цилиндрическая поверхность Шероховатость по чертежу ГОСТ 7798-70.

Вес и количество крепежа

Рассчитать массу и количество DIN 931 →. Справочные массы стального крепежа из каталога поставщика. Массы ГОСТ не подставляются.

Материал для специального исполнения

Укажите выбранные размеры и направьте запрос по материалу. Возможность поставки сочетания и соответствие стандарту рассматриваются отдельно; неподтверждённые исполнения не добавляются в ассортимент.
