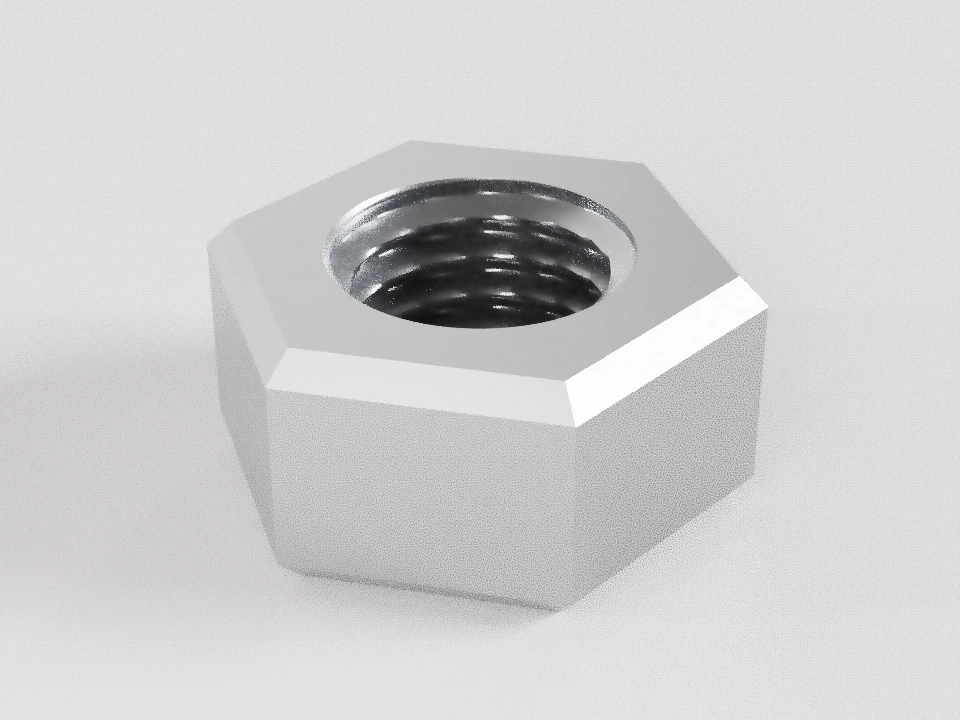

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
ГОСТ 5915-70 / ГОСТ 5927-70 — Гайки шестигранные классов точности В и А
ГОСТ 5915-70 задаёт три исполнения шестигранной гайки класса точности В; ГОСТ 5927-70 — отдельную ветку класса точности А. Диапазоны начинаются с М1,6 и М1 соответственно и заканчиваются М48.
Внутренняя резьба 6H, размеры под ключ, высота, входные фаски и опорные поверхности приведены с собственными пределами выбранного стандарта. Класс точности не определяет прочность и материал.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М10×1,5-6H (S16) ГОСТ 5915-70
Гайка М10×1,5-6H (S16) ГОСТ 5915-70
- Форма незаданных фасок и переходов условная. Высота m не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 5915-70.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Размер под ключ | 16 | h14 | 15,57 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Полная высота гайки | 8,4 | h16 | 7,5 | 8,4 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Размер между углами | — | — | 17,6 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Диаметр опорной поверхности | — | — | 14,5 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Перпендикулярность граней опоре | — | — | — | 0,29 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 8,4 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Перпендикулярность опоры | — | — | — | 0,34 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Резьба | — | — | — | 6,3 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
Применение
Резьбовой зажим
Гайка прижимает детали через опорную поверхность. Шайба показана как возможная сопрягаемая деталь.
Проверить M, P, RH/LH, длину зацепления и материал узла. Совпадение резьбы не подтверждает прочность соединения.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 5915-70 · точность В
Издание февраля 2010 года, изменения № 2–7
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ | dₐ | hᵥ |
|---|---|---|---|---|---|---|---|---|
| 1,6 | 0,35 | — | 3,2 | 1,3 | ≥ 3,3 | ≥ 2,9 | 1,6…1,84 | 0,1…0,2 |
| 2 | 0,4 | — | 4 | 1,6 | ≥ 4,2 | ≥ 3,6 | 2…2,3 | 0,1…0,2 |
| 2,5 | 0,45 | — | 5 | 2 | ≥ 5,3 | ≥ 4,5 | 2,5…2,9 | 0,1…0,2 |
| 3 | 0,5 | — | 5,5 | 2,4 | ≥ 5,9 | ≥ 5 | 3…3,45 | 0,1…0,3 |
| (3,5) | 0,6 | — | 6 | 2,8 | ≥ 6,4 | ≥ 5,4 | 3,5…4 | 0,15…0,4 |
| 4 | 0,7 | — | 7 | 3,2 | ≥ 7,5 | ≥ 6,3 | 4…4,6 | 0,15…0,4 |
| 5 | 0,8 | — | 8 | 4,7 | ≥ 8,6 | ≥ 7,2 | 5…5,75 | 0,15…0,4 |
| 6 | 1 | — | 10 | 5,2 | ≥ 10,9 | ≥ 9 | 6…6,75 | 0,15…0,5 |
| 8 | 1,25 | 1 | 13 | 6,8 | ≥ 14,2 | ≥ 11,7 | 8…8,75 | 0,15…0,5 |
| 10 | 1,5 | 1,25 | 16 | 8,4 | ≥ 17,6 | ≥ 14,5 | 10…10,8 | 0,15…0,6 |
| 12 | 1,75 | 1,25 | 18 | 10,8 | ≥ 19,9 | ≥ 16,5 | 12…13 | 0,15…0,6 |
| (14) | 2 | 1,5 | 21 | 12,8 | ≥ 22,8 | ≥ 19,2 | 14…15,1 | 0,15…0,6 |
| 16 | 2 | 1,5 | 24 | 14,8 | ≥ 26,2 | ≥ 22 | 16…17,3 | 0,2…0,8 |
| (18) | 2,5 | 1,5 | 27 | 16,4 | ≥ 29,6 | ≥ 24,8 | 18…19,4 | 0,2…0,8 |
| 20 | 2,5 | 1,5 | 30 | 18 | ≥ 33 | ≥ 27,7 | 20…21,6 | 0,2…0,8 |
| (22) | 2,5 | 1,5 | 34 | 19,8 | ≥ 37,3 | ≥ 31,4 | 22…23,8 | 0,2…0,8 |
| 24 | 3 | 2 | 36 | 21,5 | ≥ 39,6 | ≥ 33,2 | 24…25,9 | 0,2…0,8 |
| (27) | 3 | 2 | 41 | 23,6 | ≥ 45,2 | ≥ 38 | 27…29,2 | 0,2…0,8 |
| 30 | 3,5 | 2 | 46 | 25,6 | ≥ 50,9 | ≥ 42,7 | 30…32,4 | 0,2…0,8 |
| 36 | 4 | 3 | 55 | 31 | ≥ 60,8 | ≥ 51,1 | 36…38,9 | 0,2…0,8 |
| 42 | 4,5 | 3 | 65 | 34 | ≥ 71,3 | ≥ 59,9 | 42…45,4 | 0,25…0,8 |
| 48 | 5 | 3 | 75 | 38 | ≥ 82,6 | ≥ 69,4 | 48…51,8 | 0,25…0,8 |
Выбрать строку ГОСТ 5915-70
- S
- Размер под ключ.
- m
- Полная высота гайки.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входа резьбы.
- hᵥ
- Высота опорного пояска; исполнения 3.
Исполнения
- Исполнение 1 — две фаски
- Исполнение 2 — одна фаска
- Исполнение 3 — опорный поясок
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,7 | ≥ 15,5 | 12,06 |
| 12 | 19 | ≥ 20,9 | ≥ 17,2 | 18,4 |
| 14 | 22 | ≥ 23,9 | ≥ 20,1 | 28,91 |
| 22 | 32 | ≥ 35 | ≥ 29,5 | 85,67 |
Примечание 3: допускается номинальная высота не менее 0,8d при обеспечении механических свойств по ГОСТ 1759.5; конкретный номинал задаётся в заказе.
Требования и конструкция
- Резьба метрическая; выбранное поле 6H относится к изделию без покрытия. Другие поля и покрытие требуют согласования по ГОСТ 16093.
- Левая резьба допускается по соглашению изготовителя с потребителем, ГОСТ 1759.0 п.1.4.
- Размеры в круглых скобках применять не рекомендуется; они сохранены в ряду.
- Обозначение геометрии не назначает класс прочности, материал или покрытие.
Форма незаданных фасок и переходов условная. Высота m не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Угол входа резьбы | 90…120 | ° |
| Ra | Резьба | 6,3 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: gost-5915-70, Издание февраля 2010 года, изменения № 2–7; Чертёж, таблица, примечания, приложения 1–2.
Теоретическая масса — ГОСТ 5915-70
Справочная теоретическая масса 1000 стальных гаек с основным (крупным) шагом исполнения 1. Для алюминиевого сплава коэффициент 0,356; для латуни 1,080. Не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 1,6 | 1 | 0,074 | |
| 2 | 1 | 0,141 | |
| 2,5 | 1 | 0,272 | |
| 3 | 1 | 0,377 | |
| 3,5 | 1 | 0,497 | |
| 4 | 1 | 0,8 | |
| 5 | 1 | 1,44 | |
| 6 | 1 | 2,573 | |
| 8 | 1 | 5,548 | |
| 10 | 1 | 10,22 | |
| 12 | 1 | 15,67 | |
| 14 | 1 | 25,33 | |
| 16 | 1 | 37,61 | |
| 18 | 1 | 53,27 | |
| 20 | 1 | 71,44 | |
| 22 | 1 | 103,15 | |
| 24 | 1 | 122,87 | |
| 27 | 1 | 175,28 | |
| 30 | 1 | 242,54 | |
| 36 | 1 | 416,78 | |
| 42 | 1 | 623,88 | |
| 48 | 1 | 956,2 |
ГОСТ 5927-70 · точность А
Издание февраля 2010 года, изменения № 2–7
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|
| (1) | 0,25 | — | 3,2 | 1 | ≥ 3,4 | ≥ 2,9 | 1…1,15 |
| (1,4) | 0,3 | — | 3,2 | 1 | ≥ 3,4 | ≥ 2,9 | 1,4…1,61 |
| 1,6 | 0,35 | — | 3,2 | 1,3 | ≥ 3,4 | ≥ 2,9 | 1,6…1,84 |
| 2 | 0,4 | — | 4 | 1,6 | ≥ 4,3 | ≥ 3,6 | 2…2,3 |
| 2,5 | 0,45 | — | 5 | 2 | ≥ 5,5 | ≥ 4,5 | 2,5…2,9 |
| 3 | 0,5 | — | 5,5 | 2,4 | ≥ 6 | ≥ 5 | 3…3,45 |
| (3,5) | 0,6 | — | 6 | 2,8 | ≥ 6,6 | ≥ 5,4 | 3,5…4 |
| 4 | 0,7 | — | 7 | 3,2 | ≥ 7,7 | ≥ 6,3 | 4…4,6 |
| 5 | 0,8 | — | 8 | 4,7 | ≥ 8,8 | ≥ 7,2 | 5…5,75 |
| 6 | 1 | — | 10 | 5,2 | ≥ 11,1 | ≥ 9 | 6…6,75 |
| 8 | 1,25 | 1 | 13 | 6,8 | ≥ 14,4 | ≥ 11,7 | 8…8,75 |
| 10 | 1,5 | 1,25 | 16 | 8,4 | ≥ 17,8 | ≥ 14,6 | 10…10,8 |
| 12 | 1,75 | 1,25 | 18 | 10,8 | ≥ 20 | ≥ 16,6 | 12…13 |
| (14) | 2 | 1,5 | 21 | 12,8 | ≥ 23,4 | ≥ 19,6 | 14…15,1 |
| 16 | 2 | 1,5 | 24 | 14,8 | ≥ 26,8 | ≥ 22,5 | 16…17,3 |
| (18) | 2,5 | 1,5 | 27 | 16,4 | ≥ 30,1 | ≥ 25,3 | 18…19,4 |
| 20 | 2,5 | 1,5 | 30 | 18 | ≥ 33,5 | ≥ 28,2 | 20…21,6 |
| (22) | 2,5 | 1,5 | 34 | 19,8 | ≥ 37,7 | ≥ 31,7 | 22…23,8 |
| 24 | 3 | 2 | 36 | 21,5 | ≥ 40 | ≥ 33,6 | 24…25,9 |
| (27) | 3 | 2 | 41 | 23,6 | ≥ 45,6 | ≥ 38,4 | 27…29,2 |
| 30 | 3,5 | 2 | 46 | 25,6 | ≥ 51,3 | ≥ 43,1 | 30…32,4 |
| 36 | 4 | 3, 2 — по соглашению | 55 | 31 | ≥ 61,3 | ≥ 51,5 | 36…38,9 |
| 42 | 4,5 | 3, 2 — по соглашению | 65 | 34 | ≥ 72,6 | ≥ 61 | 42…45,4 |
| 48 | 5 | 3, 2 — по соглашению | 75 | 38 | ≥ 83,9 | ≥ 70,5 | 48…51,8 |
Выбрать строку ГОСТ 5927-70
- S
- Размер под ключ.
- m
- Полная высота гайки.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входа резьбы.
Исполнения
- Основное исполнение
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,9 | ≥ 15,6 | 12,06 |
| 12 | 19 | ≥ 21,1 | ≥ 17,4 | 18,4 |
| 14 | 22 | ≥ 24,5 | ≥ 20,6 | 28,91 |
| 22 | 32 | ≥ 35,7 | ≥ 30 | 85,67 |
Примечание 3: допускается номинальная высота не менее 0,8d при обеспечении механических свойств по ГОСТ 1759.5; конкретный номинал задаётся в заказе.
Требования и конструкция
- Резьба метрическая; выбранное поле 6H относится к изделию без покрытия. Другие поля и покрытие требуют согласования по ГОСТ 16093.
- Левая резьба допускается по соглашению изготовителя с потребителем, ГОСТ 1759.0 п.1.4.
- Размеры в круглых скобках применять не рекомендуется; они сохранены в ряду.
- Обозначение геометрии не назначает класс прочности, материал или покрытие.
Форма незаданных фасок и переходов условная. Высота m не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Угол входа резьбы | 90…120 | ° |
| Ra | Резьба | 3,2 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: gost-5927-70, Издание февраля 2010 года, изменения № 2–7; Чертёж, таблица, примечания, приложения 1–2.
Теоретическая масса — ГОСТ 5927-70
Справочная теоретическая масса 1000 стальных гаек с основным (крупным) шагом. Для алюминиевого сплава коэффициент 0,356; для латуни 1,080. Не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 1 | 1 | 0,062 | |
| 1,4 | 1 | 0,057 | |
| 1,6 | 1 | 0,074 | |
| 2 | 1 | 0,141 | |
| 2,5 | 1 | 0,272 | |
| 3 | 1 | 0,377 | |
| 3,5 | 1 | — | В приложении 1 напечатано 3,6, в размерном ряду 3,5; значение не приписано другому диаметру. |
| 4 | 1 | 0,8 | |
| 5 | 1 | 1,44 | |
| 6 | 1 | 2,573 | |
| 8 | 1 | 5,548 | |
| 10 | 1 | 10,22 | |
| 12 | 1 | 15,67 | |
| 14 | 1 | 25,33 | |
| 16 | 1 | 37,61 | |
| 18 | 1 | 53,27 | |
| 20 | 1 | 71,44 | |
| 22 | 1 | 103,15 | |
| 24 | 1 | 122,87 | |
| 27 | 1 | 175,28 | |
| 30 | 1 | 242,54 | |
| 36 | 1 | 416,78 | |
| 42 | 1 | 623,88 | |
| 48 | 1 | 956,2 |
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Для шестигранных гаек по ГОСТ 1759.1: S класса А — h13 до 32 мм, далее h14; класса В — h14 до 19 мм, h15 до 60 мм, далее h16. Высота m класса А — h14 при m ≥ 1 мм, ниже h13; класса В — h16, если в размерном стандарте не указано иное. ГОСТ 5916 задаёт специальные поля высоты по диаметру резьбы (см. требования выше). Поле назначается по номиналу самого размера. Геометрические допуски относятся к указанным в таблице базам.
ГОСТ 1759.0 разделяет класс точности, механические свойства, материал и покрытие. Применимость ГОСТ 1759.5 определяется диаметром, высотой и типом изделия; самостопорящиеся и специальные гайки имеют отдельные требования. Обозначения классов низких гаек 04 и 05 сохраняют начальный ноль.
Механические требования: ГОСТ 1759.5-87
Углеродистые нелегированные и легированные стали; метрическая резьба М1–М48, 6H, размер под ключ по ГОСТ 24671, номинальная высота не менее 0,5d. Самостопорящиеся гайки, специальная свариваемость, повышенная коррозионная стойкость и работа вне −50…+300 °C (автоматная сталь выше +250 °C) не входят в эту область.
| Классы гайки | Номинальная высота | Эффективная длина резьбы |
|---|---|---|
| 04, 05 | 0,5d ≤ m < 0,8d | 0,4d ≤ l < 0,6d |
| 4, 5, 6, 8, 9, 10, 12 | m ≥ 0,8d | l ≥ 0,6d |
- Высота гайки и эффективная длина резьбы — независимые условия; выбор класса по одному значению m не выполняется.
- Числа 04 и 05 — классы гаек; ведущий ноль значащий. Болтовые классы 8.8 и 10.9 не являются классами гайки.
- Твёрдость таблицы 4 относится только к основному (крупному) шагу. Минимумы обязательны для термообработанных гаек и гаек, не испытываемых пробной нагрузкой; для остальных приведены справочно.
- Классы 05, 8 при d>16, 10, 12 подлежат закалке и отпуску; для 8/10 при высоте не менее 0,9d допускается исключение по п.2.2.
- Нагрузки и моменты затяжки здесь не рассчитываются; механические свойства конкретного заказа подтверждаются испытаниями и документами.
- Контроль по разделу 4: осевую пробную нагрузку выдерживают 15 с; после испытания гайка должна отвинчиваться вручную (допустим предварительный поворот ключом до 1/2 оборота). Для d≥5 испытание пробной нагрузкой является решающим.
- Твёрдость проверяют по трём точкам опорной поверхности через 120°; при разногласиях — продольное сечение, метод Виккерса является решающим. Рекомендуемые марки приложения не являются обязательным назначением стали.
Поверхность: ГОСТ 1759.3-83
Шестигранные гайки М1–М48; распространение на другие формы допускается стандартом, но не принимается автоматически.
- Трещины напряжения недопустимы независимо от размера.
- Штамповочные трещины: на каждой опоре не более двух на всю ширину; переход в резьбу не далее одного витка; глубина ≤0,5P и ширина ≤0,3 мм. На внутренней фаске со стороны фланца допустима трещина, не заходящая на резьбу.
- Трещины сдвига, раскатанные пузыри и рванины не выходят на опорную поверхность шестигранника. Сохраняются минимальные S и e; ширина ≤0,025S+0,25 мм, глубина ≤0,04d. Для боковой поверхности фланца/бурта не более одной шириной 0,08dc; остальные ≤0,04dc.
- Трещины от рисок: ширина ≤0,013d до М36 включительно, выше ≤0,02d.
- Складки недопустимы на опоре гайки с фланцем/буртом и одновременно на обеих опорах остальных гаек.
- Заусенцы и вмятины не должны мешать проходному резьбовому калибру; выкрашивание не длиннее половины витка.
- Следы инструмента по таблице 2: Ra на опоре А ≤6,3 мкм, В ≤12,5; на боковом профиле резьбы ≤12,5; на гранях А ≤25, В не регламентируется этим пунктом. Более строгие требования чертежа сохраняются.
| Диаметр | Глубина рябизны ≤ | Доля опорной поверхности ≤ |
|---|---|---|
| до М14 | 0,25 мм | 5 % |
| св. М14 до М24 | 0,017d | 7 % |
| св. М24 до М48 | 0,02d | 10 % |
Оценка вида дефекта выполняется по нормативу. При необходимости глубину определяют металлографическим шлифом; допускаются магнитные методы. Геометрическая схема карточки не является контролем качества поставленной детали.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М10×1,5-6H (S16) ГОСТ 5915-70
Начальный пример. Издание февраля 2010 года, изменения № 2–7
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Размер под ключ | 16 | h14 | 15,57 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Полная высота гайки | 8,4 | h16 | 7,5 | 8,4 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Размер между углами | — | — | 17,6 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Диаметр опорной поверхности | — | — | 14,5 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Перпендикулярность граней опоре | — | — | — | 0,29 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 8,4 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Перпендикулярность опоры | — | — | — | 0,34 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Резьба | — | — | — | 6,3 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. gost-5915-70; Февраль 2010, изменения № 2–7; Таблица на с.2; примечания 1–3 |
