Машиностроительный крепёж

Шайбы

Выберите стандарт изделия. Размеры, материал и покрытие согласуются для конкретного исполнения.

Группа: Шайбы

Специальные шайбы и другие способы фиксации

Для контактных, изоляционных и комбинированных шайб требуется документ конкретной серии: материал, размеры, условия электрического контакта или изоляции, среда и сопряжённые детали. Подтверждённого ассортимента этих серий пока нет; произвольное кольцо или зубчатая шайба не подтверждают функцию заземления.

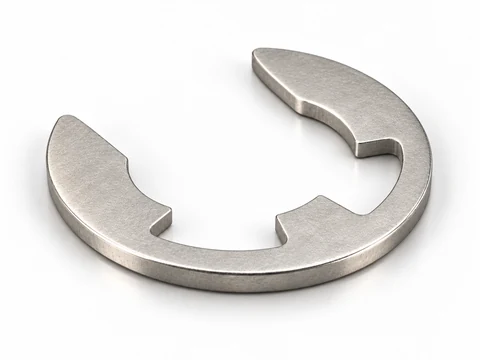

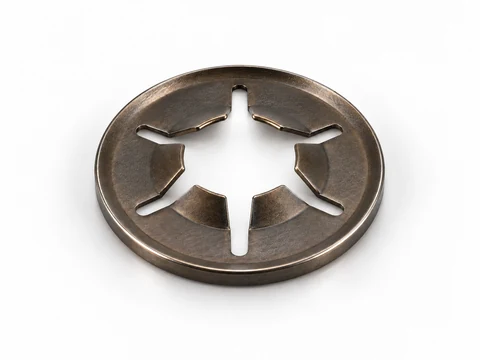

Для вала с канавкой доступны стопорные кольца, включая DIN 6799 / ГОСТ 11648-75. Их данные находятся в основной карточке колец. Для гладкого вала смотрите Starlock.

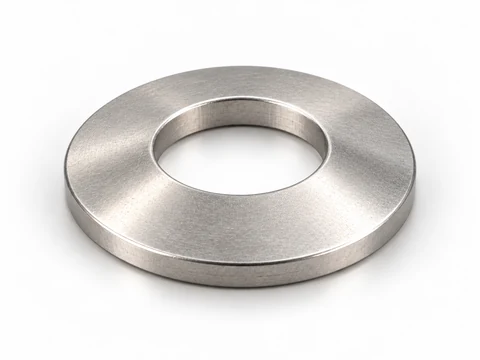

Увеличенная шайба расширяет опорную площадь, утолщённая меняет толщину; одно не означает другое. Шайбу под палец выбирают вместе с пальцем и шплинтом. Коническая пружинная шайба и тарельчатая пружина имеют разные нормативы и расчётное назначение.

Подобрать шайбу

Шайба по вашим размерам

Выберите ближайшую конструкцию. Её размеры будут справочной основой: в задании укажите собственные размеры, материал и требования. Возможность изготовления согласуется отдельно.

Конструкция для задания

Задать свои размеры →

Чертёж направляется по электронной почте; загрузка файлов на сайт не используется.

Выберите задачу или введите размеры образца. Подбор использует только проверенные строки доступных нормативных ветвей.

Выбрать по внешнему виду

Схемы без общего масштаба. Выбор формы ограничивает подбор; пригодность узла проверяется отдельно.

Что известно? Подобрать под задачу Подобрать по образцу

ЗадачаПодтип формыНоминал сопрягаемого крепежа, ммИсполнениеКонструкцияНормативная ветвьКласс точностиМатериалТвёрдость

Известные размеры

Гладкий вал (Starlock), ммОтверстие, ммНаружный диаметр, ммТолщина, ммСвободная высота, ммШирина, ммДлина, ммУклон, %

Пересечение интервалов даёт кандидата для проверки. Это не приёмка и не заключение о соответствии изделия. Свободную высоту нельзя подтверждать измерением сжатой или изношенной пружинной шайбы.
