Карточка стандарта / Шайбы

DIN 434 / DIN 435 / ГОСТ 10906-78 Шайбы косые для швеллеров и двутавров

Квадратные косые шайбы выравнивают опору под гайкой или головкой болта на полках швеллеров с уклоном 10 % и двутавровых балок с уклоном 12 %.

Диаметр крепежа, отверстие d, сторона B и толщина s различаются. Для подбора необходимо указать тип профиля.

Размер4 на чертеже — толщина тонкого края, не4°. Стандарт задаёт один клин для двух указанных областей применения.

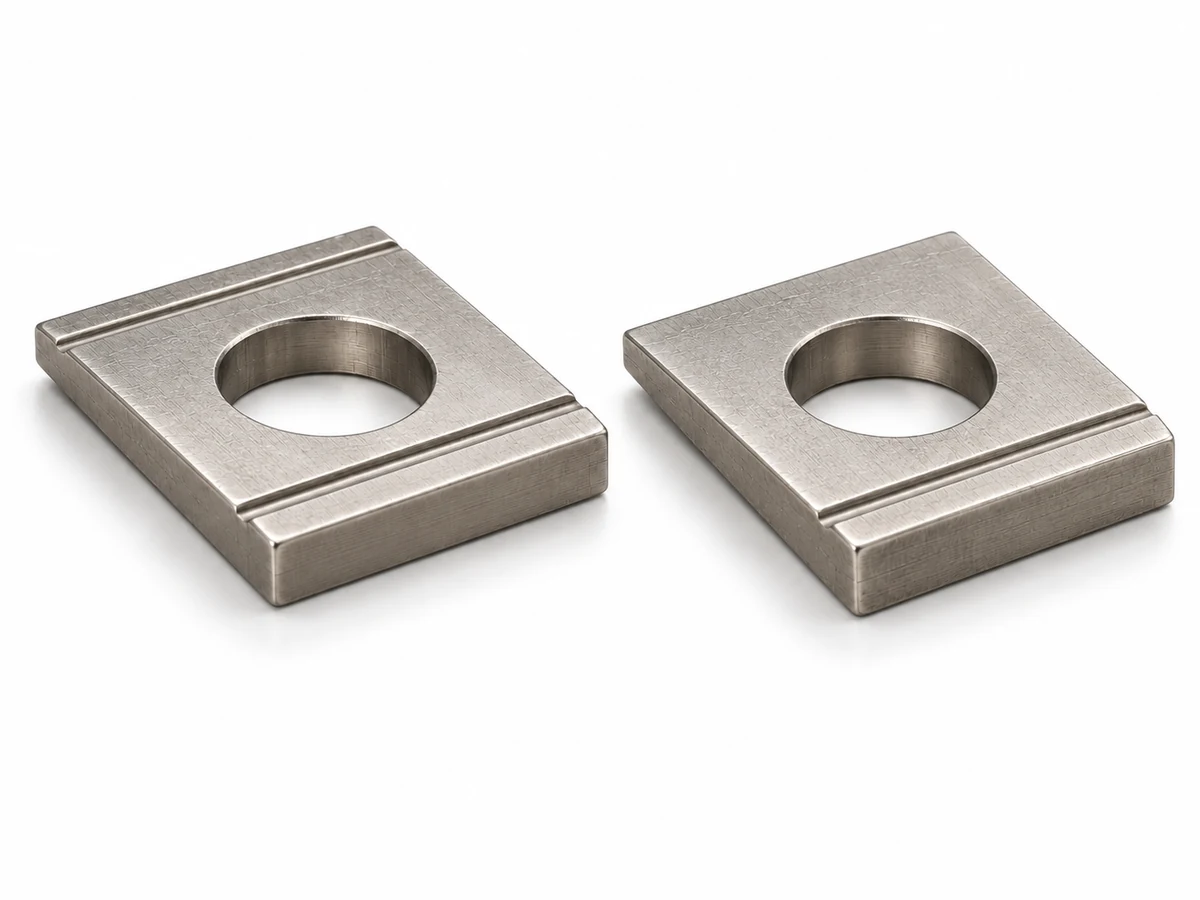

DIN 434 — слева, две риски; DIN 435 — справа, одна риска — предметная иллюстрация — **DIN 434 — слева, две риски; DIN 435 — справа, одна риска**Предметная иллюстрация

Выбрать шайбу

Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.

Нормативная ветвьИсполнение и размер

Найти по образцу

Сравнить выбранные конфигурации

Требования выбранной ветви

Связанные обозначения и различия

DIN 434 / DIN 435 / DIN 6917 / DIN 6918: Отдельные нормативные ветви под соответствующие профили. Полные тексты пока не проверены; чертёж ГОСТ не подтверждает DIN.

Для переключения чертежа включите JavaScript. Все нормативные таблицы, исполнения, источники и обычная форма заявки находятся ниже.

Статус стандарта и история изменений

Применение стандарта в РФ

Статус документа в фонде: Действует.

Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.

Проверка источника статуса: 2026-10-01. Росстандарт ↗

Изменения, поправки и даты

Текстовое изменение № 2 · ИУС 6-1988
Учтено в указанном нормативном издании.
Введено: 1989-01-01; зарегистрировано: 1988-03-28. Документ: 773. Росстандарт ↗
Текстовое изменение № 1 · ИУС 2-1984
Учтено в указанном нормативном издании.
Введено: 1984-07-01; зарегистрировано: 1983-11-14. Документ: 5376. Росстандарт ↗

Нормативная геометрия

Стандарт предусматривает

Класс точности: С
Материал: Прокатная сталь; допускаются полоса и лист
Технические требования: ГОСТ 18123-82 — ссылка проверенного издания

Стандартинформ, 2006; изменения № 1, 2. Проверка содержания: проверена только часть. Полная таблица, приложения, размер тонкого края и допуски проверены. Выбор профиля и применимость исторических требований согласуются.

Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.

Указать требования →К размерам ↓

Размеры по стандарту

Обозначения в этих таблицах

Номинал: Диаметр резьбы крепежа, мм
d: Отверстие, мм
B: Сторона, мм
B верх. откл.: Верхнее отклонение B, мм
B нижн. откл.: Нижнее отклонение B, мм
s: Толщина, +0,3 / −0,5, мм
s₁*: Справочная толщина, мм
d min: d min, mm
d max: d max, mm
B min: B min, mm
B max: B max, mm
s min: s min, mm
s max: s max, mm
Масса стали: Масса стали, kg/1000
Симметричность 2IT14: Симметричность 2IT14, mm
Наименьший номер швеллера: Наименьший номер швеллера
Наименьший номер двутавра: Наименьший номер двутавра
nom: nom, mm
a: a, mm
a_min: a_min, mm
a_max: a_max, mm
b: b, mm
b_min: b_min, mm
b_max: b_max, mm
e: e, mm
h: h, mm
h_min: h_min, mm
h_max: h_max, mm
r: r, mm
groove: groove, mm
mass1000: mass1000, mm
d: d, mm
d_max: d_max, mm
thin: thin, mm
mass: mass

min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.

Полная размерная таблица стандарта

Шайбы косые класса точности С — размеры

Для s допуск +0,3 / −0,5 мм; s₁ — справочный размер. Отклонения B приведены со своим знаком, это не симметричный допуск.

Проверка этой таблицы: 2026-10-11. Все 11 размеров, оба предела B/s, справочные s₁ и масса, рекомендуемые минимальные номера профилей. Тонкий край 4 (+0,3/−0,5) мм; это не угловой размер.

Стандартинформ, 2006; изменения № 1, 2. Источник: ГОСТ 10906-78 · ГОСТ 18123-82 · ГОСТ 25346-89. ГОСТ 10906-78, рисунок и таблица п.1.1, п.2.2, приложения 1–2; отверстие класса C по ГОСТ 18123-82, табл.2; IT14 по ГОСТ 25346-89, табл.1

ГОСТ 10906-78, рисунок и таблица п.1.1, п.2.2, приложения 1–2; отверстие класса C по ГОСТ 18123-82, табл.2; IT14 по ГОСТ 25346-89, табл.1 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
d ммОтверстие	B ммСторона	B верх. откл. ммВерхнее отклонение B	B нижн. откл. ммНижнее отклонение B	s ммТолщина, +0,3 / −0,5	s₁* ммСправочная толщина	d min mmd min	d max mmd max	B min mmB min	B max mmB max	s min mms min	s max mms max	Масса стали kg/1000Масса стали	Симметричность 2IT14 mmСимметричность 2IT14	Наименьший номер швеллера Наименьший номер швеллера	Наименьший номер двутавра Наименьший номер двутавра
6,6	16	+1	-1,5	5,8	4,9	6,6	6,96	14,5	17,0	5,3	6,1	8,5	0,86	5	12
9	16	+1	-1,5	5,8	4,9	9	9,36	14,5	17,0	5,3	6,1	7,4	0,86	5	12
11	20	+1	-1,5	6,2	5,1	11	11,43	18,5	21,0	5,7	6,5	12,2	1,04	8	14
13	30	+1	-1,7	7,3	5,7	13	13,43	28,3	31,0	6,8	7,6	34,3	1,04	10	18
15	30	+1	-1,7	7,3	5,7	15	15,43	28,3	31,0	6,8	7,6	32,1	1,04	12	18
17	30	+1	-1,7	7,3	5,7	17	17,43	28,3	31,0	6,8	7,6	29,9	1,04	14	18а
19	40	+1	-1,9	8,4	6,2	19	19,52	38,1	41,0	7,9	8,7	64,1	1,24	16	22а
22	40	+1	-1,9	8,4	6,2	22	22,52	38,1	41,0	7,9	8,7	59,4	1,24	18	24а
24	40	+1	-1,9	8,4	6,2	24	24,52	38,1	41,0	7,9	8,7	55,9	1,24	20а	30а
26	50	+1,4	-2,3	9,5	6,8	26	26,52	47,7	51,4	9,0	9,8	104,4	1,24	22а	40
30	50	+1,4	-2,3	9,5	6,8	30	30,52	47,7	51,4	9,0	9,8	95,7	1,24	40	60

Проверенная выборка изготовителя

DIN 434 — сохранённая техническая выборка

Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.

Проверка этой таблицы: 2026-10-20. 8 строк выбранного источника; это не заявление о полноте всех редакций стандарта.

Историческая геометрия DIN 434; уклон по DIN 434:1989-11. Источник: DIN 434. DIN 434, размерная таблица

DIN 434, размерная таблица Размеры в миллиметрах. Геометрия указанной серии изготовителя; не подтверждение поставки и не полная проверка DIN.
a mma	a_min mma_min	a_max mma_max	b mmb	b_min mmb_min	b_max mmb_max	e mme	h mmh	h_min mmh_min	h_max mmh_max	r mmr	groove mmgroove	mass1000 mmmass1000	d mmd	d_max mmd_max	thin mmthin
22	20	24	22	21,35	22,65	2,9	3,8	3,2	4,4	1,6	0,5	9,57	9	9,36	2,04
22	20	24	22	21,35	22,65	2,9	3,8	3,2	4,4	1,6	0,5	8,85	11	11,43	2,04
26	24	28	30	29,35	30,65	3,7	4,9	3,8	5,9	2	0,7	18,2	13,5	13,93	2,5
32	29,5	34,5	35	34,2	35,8	4,45	5,9	4,9	6,9	2	0,8	31,4	17,5	17,93	3,1
40	37,5	42,5	44	43,2	44,8	5,25	7	6	8	2,8	0,9	56,9	22	22,52	3,48
44	41,5	46,5	50	49,2	50,8	6	8	7	9	3,2	1	82,3	24	24,52	4,0
56	53	59	56	55,05	56,95	6,26	8,5	7,3	9,7	3,2	1	128	26	26,52	4,02
56	53	59	56	55,05	56,95	6,26	8,5	7,3	9,7	3,2	1	119	30	30,52	4,02

Проверенная выборка изготовителя

DIN 435 — собственный ряд Intafast

Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.

Лист Intafast, опубликован 2019; не DIN 435:2024-10. Источник: DIN 435 · Intafast. DIN 435 · Intafast, размерная таблица

DIN 435 · Intafast, размерная таблица Размеры в миллиметрах. Геометрия указанной серии изготовителя; не подтверждение поставки и не полная проверка DIN.
d mmd	d_max mmd_max	a mma	a_min mma_min	a_max mma_max	b mmb	b_min mmb_min	b_max mmb_max	e mme	h mmh	h_min mmh_min	h_max mmh_max	r mmr	groove mmgroove	mass mass	thin mmthin
9,0	9,36	22,0	20,0	24,0	22,0	21,35	22,65	3,05	4,6	3,6	5,6	1,2	0,5	10,2	1,52
11,0	11,43	22,0	20,0	24,0	22,0	21,35	22,65	3,05	4,6	3,6	5,6	1,2	0,5	9,4	1,52
13,5	13,93	26,0	24,0	28,0	30,0	29,35	30,65	4,1	6,2	5,0	7,4	1,6	0,7	20,1	2,0
17,5	17,93	32,0	29,5	34,5	36,0	35,2	36,8	5,0	7,5	6,3	8,7	2,0	0,8	35,6	2,46
22,0	22,52	40,0	37,5	42,5	44,0	43,2	44,8	6,1	9,2	8,0	10,4	2,4	0,9	67,0	3,04
24,0	24,52	44,0	41,5	46,5	50,0	49,2	50,8	6,5	10,0	8,8	11,2	2,4	1,0	90,0	3,0
26,0	26,52	56,0	53,0	59,0	56,0	55,05	56,95	6,9	10,8	9,3	12,3	2,4	1,0	143,0	2,96
30,0	30,52	56,0	53,0	59,0	56,0	55,05	56,95	6,9	10,8	9,3	12,3	2,4	1,0	133,0	2,96

Исполнения по стандарту

Исполнения проходят проверку по нормативному документу.

Связанные ГОСТ / DIN / ISO

Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.

Подбор сопрягаемых изделий выполняется по требованиям соединения.

Согласование поставки

Исполнение для вашей задачи

Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.

Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Покрытия и обозначения ↗Материал и условия эксплуатации ↗Памятка для подготовки заявки ↗

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных

ГОСТ 10906-78. Стандартинформ, 2006; изменения № 1, 2 Полный текст, 4 страницы PDF; рисунок, таблица, требования, приложения 1–2; изменения №1/2 Проверено: 2026-10-11. Нормативный документ ↗
ГОСТ 18123-82. Геометрические требования исторического издания; применимость допусков в РФ изменилась с 01.01.2011. Пп. 1.6–1.8, табл. 2, с. 2–3 (PDF 3–4); пп. 3.3–3.7, с. 4 (PDF 5) Проверено: 2026-10-04. Нормативный документ ↗
ГОСТ 25346-89. Расшифровка IT12–IT16 и полей H/h системы допусков, использованной в издании 2006 года. Пп. 1.1.21–1.1.22, 1.3.3, 2.2; таблица 1, с. 7 (PDF 7), интервалы до 180 мм Проверено: 2026-10-04. Нормативный документ ↗
DIN 434. DIN 434:2000-04 — проверенные общие положения; текущая редакция 2024-10 DIN 434:2000-04, разделы 1, 3–5, с. 1–3 Проверено: 2026-10-01. Источник ↗
DIN 435 · Intafast. Данные изготовителя Intafast. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗

Что ещё требует проверки

Для производства согласовать тип и размер профиля, ориентацию клина и требуемый контакт.
Историческая часть допусков ГОСТ18123-82 требует согласования применимости.
DIN434/435/6917/6918 — самостоятельные конструкции; размеры ГОСТ не переименовываются в DIN.
