Карточка стандарта / Шайбы

DIN 1440 / DIN 1441 / ГОСТ 9649-78 Шайбы для пальцев

Стальные плоские шайбы для пальцев 3–100 мм в шарнирных соединениях механизмов общего назначения. Здесь d₁ — внутренний диаметр шайбы, а не номинал резьбы болта.

Для подбора сравните отверстие d₁, наружный диаметр d₂ и толщину s. Размеры 25, 28 и 32 мм в стандарте не рекомендуются к применению.

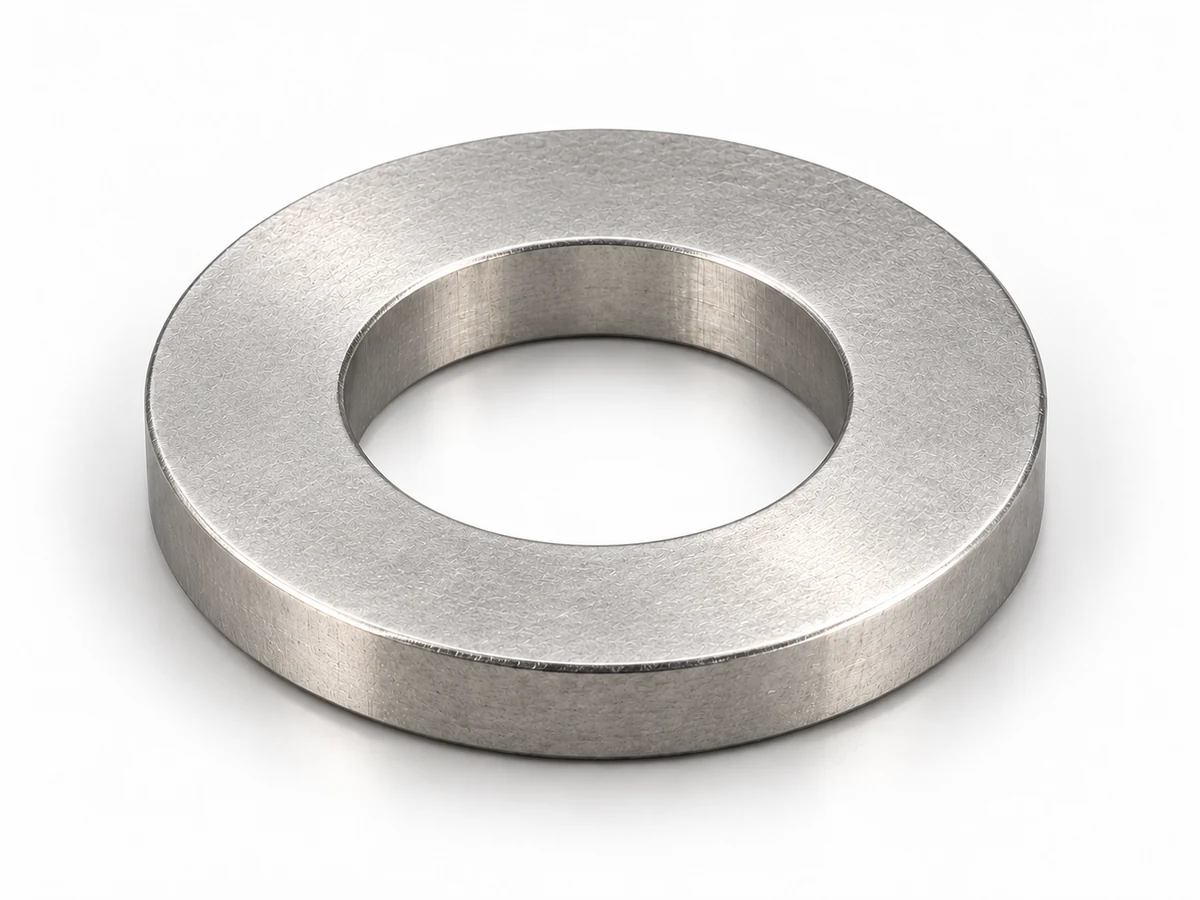

DIN 1440 / DIN 1441 / ГОСТ 9649-78 Шайбы для пальцев — предметная иллюстрация
DIN 1440 / DIN 1441 / ГОСТ 9649-78 Шайбы для пальцевПредметная иллюстрация

Выбрать шайбу

Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.

Найти по образцу
Сравнить выбранные конфигурации

Требования выбранной ветви

Связанные обозначения и различия
Статус стандарта и история изменений

Применение стандарта в РФ

Статус документа в фонде: Действует.

Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.

Проверка источника статуса: 2026-10-01. Росстандарт ↗

Изменения, поправки и даты
  • Текстовое изменение № 1 · ИУС 2-1984

    Учтено в указанном нормативном издании.

    Введено: 1984-07-01; зарегистрировано: 1983-11-14. Росстандарт ↗

  • Текстовое изменение № 3 · ИУС 6-1988

    Учтено в указанном нормативном издании.

    Введено: 1989-01-01; зарегистрировано: 1988-03-28. Документ: 777. Росстандарт ↗

  • Текстовое изменение № 2 · ИУС 7-1985

    Учтено в указанном нормативном издании.

    Введено: 1986-01-01; зарегистрировано: 1985-04-24. Документ: 1175. Росстандарт ↗

Нормативная геометрия

Стандарт предусматривает

Тип изделия
Плоская стальная шайба для пальца
Класс точности
А
Технические требования
ГОСТ 18123-82; приёмка по ГОСТ 17769-83 — ссылки проверенного издания

Стандартинформ, 2006; изменения № 1, 2, 3. Проверка содержания: проверена только часть. Проверены полный ГОСТ с массами, специальное отверстие H11 и форма; добавлен самостоятельный полный ряд DIN 1441:2009. Численные допуски сохраняют указанные редакции.

Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.

Указать требования →К размерам ↓

Размеры по стандарту

Обозначения в этих таблицах
d₁
Внутренний диаметр, мм
d₂
Наружный диаметр, мм
s
Толщина, мм
Теоретическая масса
Теоретическая масса, kg/1000
d₁ min
d₁ min, mm
d₁ max
d₁ max, mm
d₁
d₁, mm
d₂
d₂, mm
s
s, mm
Масса ≈
Масса ≈, kg/1000
Диаметр пальца
Диаметр пальца
d1 min
d1 min, mm
d1 max
d1 max, mm
d2 min
d2 min, mm
d2 max
d2 max, mm
s min
s min, mm
s max
s max, mm
d
d, mm
nom
nom, mm
D
D, mm

min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.

Полная размерная таблица стандарта

Шайбы стальные класса точности А для пальцев — размеры

Размеры 25, 28 и 32 мм отмечены в стандарте скобками. Немонотонные значения ряда сохранены по оригиналу.

Проверка этой таблицы: 2026-10-11. Все 31 строки, включая непредпочтительные 25, 28, 32 мм; массы приложения. Специальное H11 для шайб под пальцы по ГОСТ 18123-82, а не H13 обычной плоской шайбы.

Стандартинформ, 2006; изменения № 1, 2, 3. Источник: ГОСТ 9649-78 · ГОСТ 18123-82 · ГОСТ 25346-89. ГОСТ 9649-78, таблица п. 1.1, приложение; ГОСТ 18123-82, табл. 2; ГОСТ 25346-89, табл. 1, IT11

ГОСТ 9649-78, таблица п. 1.1, приложение; ГОСТ 18123-82, табл. 2; ГОСТ 25346-89, табл. 1, IT11 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
d₁ ммВнутренний диаметрd₂ ммНаружный диаметрs ммТолщинаТеоретическая масса kg/1000Теоретическая массаd₁ min mmd₁ mind₁ max mmd₁ max
60,80,1433,06
80,80,2444,075
1010,4755,075
121,61,0666,075
1522,288,09
182,53,461010,09
20341212,11
22351414,11
24361616,11
284111818,11
304122020,13
344172222,13
374202424,13
36416,552525,13
395252727,13
40420,122828,13
445323030,13
45424,693232,16
475343333,16
506443636,16
566574040,16
606584545,16
668925050,16
7281075555,19
7810153,16060,19
908191,136565,19
9210219,77070,19
1008215,797575,19
98122378080,19
11012295,99090,22
12012325,6100100,22

Полная размерная таблица стандарта

Шайбы под пальцы DIN 1441, класс C

Два сочетания применимы к двум номиналам пальца: 32/33 и 35/36 мм. Это не два новых размера шайбы.

Проверка этой таблицы: 2026-10-11. Все 34 строки. Масса приблизительная при плотности 7,85 кг/дм³. Допуски относятся к явно указанной редакции ссылочного документа.

DIN 1441:2009-08. Источник: DIN 1441 · ГОСТ ISO 4759-3-2015 (ISO 4759-3:2000, IDT). DIN 1441:2009-08, табл. 1, с. 5; численные допуски — ISO 4759-3:2000 через проверенный IDT ГОСТ ISO 4759-3-2015

DIN 1441:2009-08, табл. 1, с. 5; численные допуски — ISO 4759-3:2000 через проверенный IDT ГОСТ ISO 4759-3-2015 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
d₁ mmd₁d₂ mmd₂s mmsМасса ≈ kg/1000Масса ≈Диаметр пальца Диаметр пальцаd1 min mmd1 mind1 max mmd1 maxd2 min mmd2 mind2 max mmd2 maxs min mms mins max mms max
10,00,80,34Под палец 5 мм5,55,89,110,00,61,0
12,01,60,94Под палец 6 мм7,07,3610,912,01,31,9
14,01,61,3Под палец 7 мм8,08,3612,914,01,31,9
16,02,02,16Под палец 8 мм9,09,3614,916,01,72,3
20,02,54,3Под палец 10 мм11,011,4318,720,02,22,8
25,03,08,43Под палец 12 мм13,013,4323,725,02,43,6
25,03,07,94Под палец 13 мм14,014,4323,725,02,43,6
28,03,010,3Под палец 14 мм15,015,4326,728,02,43,6
28,03,09,16Под палец 16 мм17,017,4326,728,02,43,6
30,04,013,3Под палец 18 мм19,019,5228,730,03,44,6
32,04,014,4Под палец 20 мм21,021,5230,432,03,44,6
34,04,015,5Под палец 22 мм23,023,5232,434,03,44,6
36,04,017,8Под палец 23 мм24,024,5234,436,03,44,6
38,04,020,0Под палец 24 мм25,025,5236,438,03,44,6
40,04,022,8Под палец 25 мм26,026,5238,440,03,44,6
40,05,026,9Под палец 26 мм27,027,8438,440,04,06,0
40,05,025,0Под палец 27 мм28,028,8438,440,04,06,0
42,05,028,5Под палец 28 мм29,029,8440,442,04,06,0
45,05,032,8Под палец 30 мм31,032,043,445,04,06,0
50,05,043,5Под палец 32 или 33 мм34,035,048,450,04,06,0
52,06,049,4Под палец 35 или 36 мм37,038,050,152,05,07,0
58,06,059,2Под палец 40 мм41,042,056,158,05,07,0
62,07,070,6Под палец 45 мм46,047,060,162,05,88,2
68,08,094,7Под палец 50 мм51,052,266,168,06,89,2
75,09,0138,0Под палец 55 мм56,057,273,175,07,810,2
80,09,0142,0Под палец 60 мм62,063,278,180,07,810,2
90,09,0193,0Под палец 65 мм68,069,287,890,07,810,2
95,010,0237,0Под палец 70 мм72,073,292,895,08,811,2
100,010,0241,0Под палец 75 мм78,079,297,8100,08,811,2
110,012,0398,0Под палец 80 мм82,083,4107,8110,010,413,6
110,012,0348,0Под палец 85 мм86,087,4107,8110,010,413,6
115,012,0352,0Под палец 90 мм92,093,4112,8115,010,413,6
120,012,0355,0Под палец 95 мм98,099,4117,8120,010,413,6
125,014,0451,0Под палец 100 мм102,0103,4122,5125,012,415,6

Проверенная выборка изготовителя

DIN 1440 — шайбы для пальцев, MEAB

Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.

Проверка этой таблицы: 2026-10-20. 28 строк выбранного источника; это не заявление о полноте всех редакций стандарта.

Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 1440 · MEAB. DIN 1440 · MEAB, размерная таблица

DIN 1440 · MEAB, размерная таблица Размеры в миллиметрах. Геометрия указанной серии изготовителя; не подтверждение поставки и не полная проверка DIN.
d mmdnom mmnomD mmDs mms
3,06,00,8
4,08,00,8
5,010,00,8
6,012,01,6
7,014,01,6
8,016,02,0
10,020,02,5
12,025,03,0
13,025,03,0
14,028,03,0
16,028,03,0
18,030,04,0
20,032,04,0
22,034,04,0
23,036,04,0
24,038,04,0
25,040,04,0
26,040,05,0
27,040,05,0
28,042,05,0
30,045,05,0
32,050,05,0
33,050,05,0
35,052,06,0
36,052,06,0
40,058,06,0
50,068,08,0
60,080,09,0

Исполнения по стандарту

Исполнения проходят проверку по нормативному документу.

Связанные ГОСТ / DIN / ISO

Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.

Подбор сопрягаемых изделий выполняется по требованиям соединения.

Согласование поставки

Исполнение для вашей задачи

Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.

Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Покрытия и обозначения ↗Материал и условия эксплуатации ↗Памятка для подготовки заявки ↗

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Параметры вашей заявки

Укажите требования к конкретному изделию. Значения не заполняются из таблицы автоматически.

Комбинация требует технической проверки.

Цена, наличие и срок поставки — после согласования. Чертежи и спецификации — по электронной почте.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных
  • ГОСТ 9649-78. Стандартинформ, 2006; изменения № 1, 2, 3 Полный текст, пп. 1.1–4.1, приложение; изменения № 1–3 Проверено: 2026-10-11. Нормативный документ ↗
  • ГОСТ 18123-82. Геометрические требования исторического издания; применимость допусков в РФ изменилась с 01.01.2011. Пп. 1.6–1.8, табл. 2, с. 2–3 (PDF 3–4); пп. 3.3–3.7, с. 4 (PDF 5) Проверено: 2026-10-04. Нормативный документ ↗
  • ГОСТ 25346-89. Расшифровка IT12–IT16 и полей H/h системы допусков, использованной в издании 2006 года. Пп. 1.1.21–1.1.22, 1.3.3, 2.2; таблица 1, с. 7 (PDF 7), интервалы до 180 мм Проверено: 2026-10-04. Нормативный документ ↗
  • ГОСТ ISO 4759-3-2015 (ISO 4759-3:2000, IDT). Стандартинформ, 2016; ISO 4759-3:2000, IDT Табл. 1, пп. 3.1–3.5.3; приложение А, табл. А.1; предисловие п. 5 Проверено: 2026-10-11. Нормативный документ ↗
  • DIN 1441. Полный шестистраничный первичный текст Разделы 1–5, рисунок 1 и таблицы 1, 2 Проверено: 2026-10-11. Нормативный документ ↗
  • DIN 1440 · MEAB. Данные изготовителя MEAB. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
Что ещё требует проверки
  • Полный текст DIN 1440 для самостоятельной ветви.
  • Согласовать современные ссылочные требования допусков и исполнения поставки.
