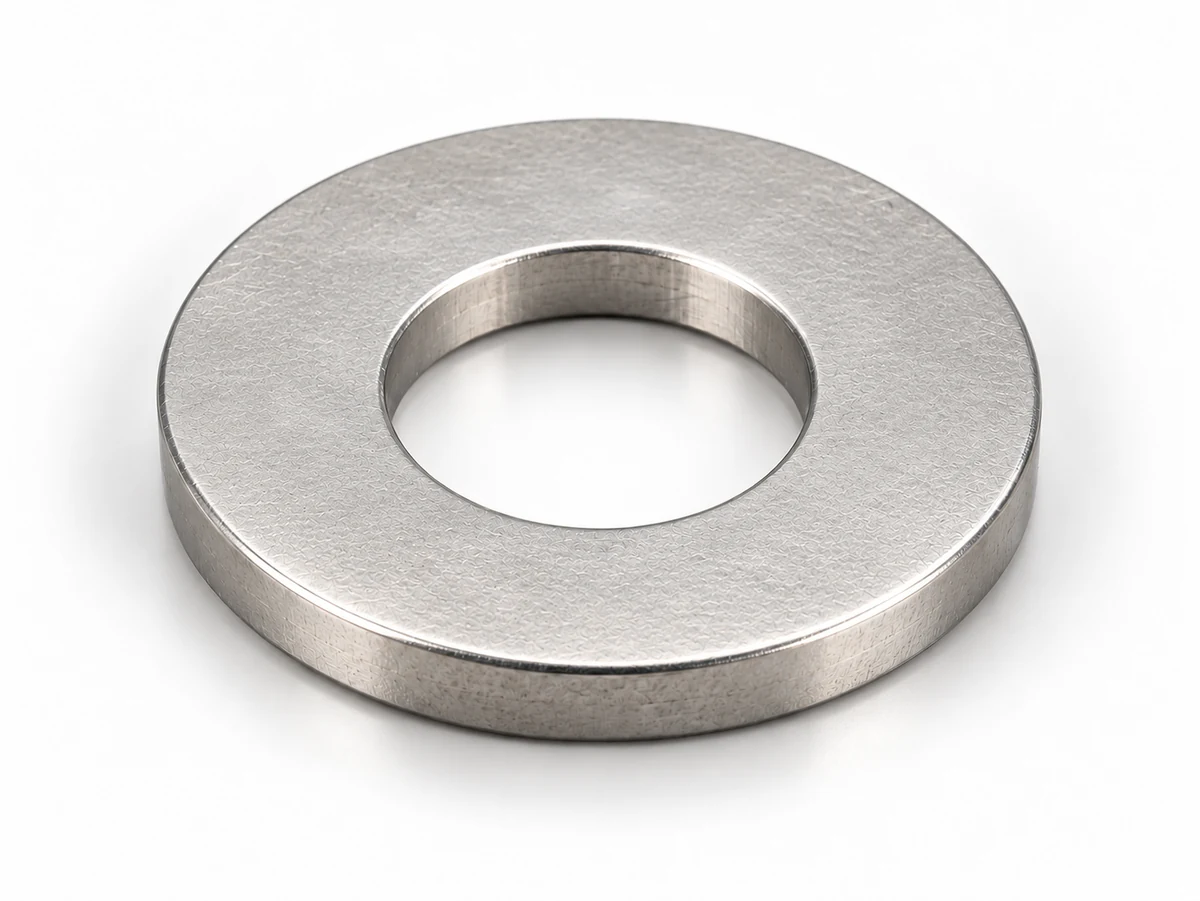

ГОСТ 32484.5-2013 Шайбы конструкционные к высокопрочным болтам
Шайбы для конструкционных болтовых соединений: плоские по ГОСТ 32484.5 и с внутренней и наружной фасками по ГОСТ 32484.6. Каждая конфигурация сохраняет собственный норматив.
Исторические ГОСТ 22355 и ГОСТ Р 52646 приведены отдельными ветвями. Их размеры, твёрдость и допуски не заменяются требованиями ГОСТ 32484.5.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Применение стандарта в РФ
Статус документа в фонде: Действует.
ГОСТ 32484.5-2013 действует по карточке Росстандарта. Исторические ветви имеют отдельные пояснения применимости.
Начало указанного режима: 2015-07-01.
Проверка источника статуса: 2026-10-11. Росстандарт ↗
Нормативная геометрия
Стандарт предусматривает
Переиздание, октябрь 2016; поправка ИУС 7-2022. Проверка содержания: проверена только часть. Таблицы размеров, две фаски, материалы, твёрдость, поправки и область применения сверены с первичными текстами. Реальные комплекты и исполнения поставки не подтверждены.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- Номинал болта
- Номинал болта, мм
- d₁ min
- d₁ min, мм
- d₁ max
- d₁ max, мм
- d₂ min
- d₂ min, мм
- d₂ max
- d₂ max, мм
- h ном.
- h ном., мм
- h min
- h min, мм
- h max
- h max, мм
- e ном. / min
- e ном. / min, мм
- e max
- e max, мм
- c min
- c min, мм
- c max
- c max, мм
- d₁
- d₁, мм
- d₂
- d₂, мм
- s
- s, мм
- Масса 1000 шт.
- Масса 1000 шт., кг
- Допустимая внутренняя фаска 45°
- Допустимая внутренняя фаска 45°, мм
- Резьба болта
- Резьба болта, мм
- d₁ ном. / min
- d₁ ном. / min, мм
- d₂ ном. / max
- d₂ ном. / max, мм
- h
- h, мм
- c ном. / min
- c ном. / min, мм
- e ≈
- e ≈, мм
- Соосность max
- Соосность max, мм
- Вариант
- Толщина выбранного варианта
- dф — вход отверстия
- dф — вход отверстия, мм
- h — высота фаски
- h — высота фаски, мм
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
ГОСТ 32484.5-2013 — полный ряд
Размеры 14 и 18 по возможности не применять. При горячем цинковании размеры действуют до покрытия.
Проверка этой таблицы: 2026-10-11. Все строки и указанные в таблице размерные колонки сверены с изображением первичного текста; масса, если есть, справочная.
Переиздание 2016; поправка ИУС 7-2022. Источник: ГОСТ 32484.5-2013. ГОСТ 32484.5-2013, рис. 1, табл. 2
| Номинал болта ммНоминал болта | d₁ min ммd₁ min | d₁ max ммd₁ max | d₂ min ммd₂ min | d₂ max ммd₂ max | h ном. ммh ном. | h min ммh min | h max ммh max |
|---|---|---|---|---|---|---|---|
| 13 | 13,27 | 23,48 | 24 | 3 | 2,7 | 3,3 | |
| 15 | 15,27 | 27,48 | 28 | 3 | 2,7 | 3,3 | |
| 17 | 17,27 | 29,48 | 30 | 4 | 3,7 | 4,3 | |
| 19 | 19,33 | 33,38 | 34 | 4 | 3,7 | 4,3 | |
| 21 | 21,33 | 36,38 | 37 | 4 | 3,7 | 4,3 | |
| 23 | 23,33 | 38,38 | 39 | 4 | 3,7 | 4,3 | |
| 25 | 25,33 | 43,38 | 44 | 4 | 3,7 | 4,3 | |
| 28 | 28,52 | 49 | 50 | 5 | 4,4 | 5,6 | |
| 31 | 31,62 | 54,8 | 56 | 5 | 4,4 | 5,6 | |
| 37 | 37,62 | 64,8 | 66 | 6 | 5,4 | 6,6 |
Полная размерная таблица стандарта
ГОСТ 32484.6-2013 — полный ряд
Размеры 14 и 18 по возможности не применять. При горячем цинковании размеры действуют до покрытия.
Проверка этой таблицы: 2026-10-11. Все строки и указанные в таблице размерные колонки сверены с изображением первичного текста; масса, если есть, справочная.
Издание 2014; поправка ИУС 2-2015: обозначение 2013, дата 01.07.2015. Источник: ГОСТ 32484.6-2013. ГОСТ 32484.6-2013, рис. 1, табл. 2
| Номинал болта ммНоминал болта | d₁ min ммd₁ min | d₁ max ммd₁ max | d₂ min ммd₂ min | d₂ max ммd₂ max | h ном. ммh ном. | h min ммh min | h max ммh max | e ном. / min ммe ном. / min | e max ммe max | c min ммc min | c max ммc max |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 13,27 | 23,48 | 24 | 3 | 2,7 | 3,3 | 0,5 | 1,0 | 1,6 | 1,9 | |
| 15 | 15,27 | 27,48 | 28 | 3 | 2,7 | 3,3 | 0,5 | 1,0 | 1,6 | 1,9 | |
| 17 | 17,27 | 29,48 | 30 | 4 | 3,7 | 4,3 | 0,75 | 1,5 | 1,8 | 1,9 | |
| 19 | 19,33 | 33,38 | 34 | 4 | 3,7 | 4,3 | 0,75 | 1,5 | 2 | 2,5 | |
| 21 | 21,33 | 36,38 | 37 | 4 | 3,7 | 4,3 | 0,75 | 1,5 | 2 | 2,5 | |
| 23 | 23,33 | 38,38 | 39 | 4 | 3,7 | 4,3 | 0,75 | 1,5 | 2 | 2,5 | |
| 25 | 25,33 | 43,38 | 44 | 4 | 3,7 | 4,3 | 0,75 | 1,5 | 2 | 2,5 | |
| 28 | 28,52 | 49 | 50 | 5 | 4,4 | 5,6 | 1 | 2 | 2,5 | 3 | |
| 31 | 31,62 | 54,8 | 56 | 5 | 4,4 | 5,6 | 1 | 2 | 2,5 | 3 | |
| 37 | 37,62 | 64,8 | 66 | 6 | 5,4 | 6,6 | 1,25 | 2,5 | 2,5 | 3 |
Полная размерная таблица стандарта
ГОСТ 22355-77 — основной ряд
Исторический ряд. Для 22 и 24 мм в мостостроении предусмотрена толщина 6 мм; масса из основного ряда на неё не перенесена.
Проверка этой таблицы: 2026-10-11. Все строки и указанные в таблице размерные колонки сверены с изображением первичного текста; масса, если есть, справочная.
Февраль 1989, изменение № 1. Источник: ГОСТ 22355-77. ГОСТ 22355-77, таблица с. 2; приложение с. 3
| Номинал болта ммНоминал болта | d₁ ммd₁ | d₂ ммd₂ | s ммs | Масса 1000 шт. кгМасса 1000 шт. |
|---|---|---|---|---|
| 18 | 37 | 4 | 25,8 | |
| 20 | 39 | 4 | 27,8 | |
| 22 | 44 | 4 | 35,8 | |
| 24 | 50 | 5 | 59,3 | |
| 26 | 56 | 5 | 75,8 | |
| 30 | 66 | 6 | 127,8 | |
| 33 | 66 | 6 | 120,7 | |
| 39 | 78 | 6 | 168,7 | |
| 45 | 90 | 8 | 299,5 | |
| 52 | 100 | 8 | 359,7 |
Полная размерная таблица стандарта
ГОСТ 22355-77 — толщина для мостостроения
Исторический ряд. Для 22 и 24 мм в мостостроении предусмотрена толщина 6 мм; масса из основного ряда на неё не перенесена.
Проверка этой таблицы: 2026-10-11. Все строки и указанные в таблице размерные колонки сверены с изображением первичного текста; масса, если есть, справочная.
Февраль 1989, изменение № 1. Источник: ГОСТ 22355-77. ГОСТ 22355-77, таблица с. 2; приложение с. 3
| Номинал болта ммНоминал болта | d₁ ммd₁ | d₂ ммd₂ | s ммs |
|---|---|---|---|
| 24 | 50 | 6 | |
| 26 | 56 | 6 |
Полная размерная таблица стандарта
ГОСТ Р 52646-2006 — исполнение 1
Размеры заданы пределами: номинальная толщина не выдумывается. Все размеры до покрытия. Исполнение 2 требует специального обоснования.
Проверка этой таблицы: 2026-10-11. Все строки и указанные в таблице размерные колонки сверены с изображением первичного текста; масса, если есть, справочная.
Переиздание март 2008; вместе с изменением № 1. Источник: ГОСТ Р 52646-2006 · ГОСТ Р 52646-2006, изменение № 1. ГОСТ Р 52646-2006, таблица 1; Б.1; изменение № 1
| Номинал болта ммНоминал болта | d₁ min ммd₁ min | d₁ max ммd₁ max | d₂ min ммd₂ min | d₂ max ммd₂ max | h min ммh min | h max ммh max | Масса 1000 шт. кгМасса 1000 шт. | Допустимая внутренняя фаска 45° ммДопустимая внутренняя фаска 45° |
|---|---|---|---|---|---|---|---|---|
| 18 | 18,43 | 32,4 | 34 | 3,1 | 4,6 | 23,6 | 1,6 | |
| 20 | 20,43 | 37,9 | 38 | 3,1 | 4,6 | 29,6 | — | |
| 22 | 22,52 | 40,4 | 42 | 3,1 | 4,6 | 36,3 | 2 | |
| 24 | 24,52 | 42,4 | 44 | 3,4 | 4,6 | 38,6 | 2 | |
| 26 | 26,52 | 48,4 | 50 | 3,4 | 4,6 | 51,7 | 2 | |
| 30 | 30,52 | 54,1 | 56 | 3,4 | 4,6 | 63,4 | 2,4 | |
| 33 | 33,62 | 58,1 | 60 | 3,4 | 4,6 | 71,2 | 2,4 | |
| 39 | 39,62 | 70,1 | 72 | 3,4 | 4,6 | 103,8 | 3 | |
| 46 | 46,62 | 82,1 | 84 | 3,4 | 4,6 | 140 | — | |
| 52 | 52,62 | 94,1 | 96 | 3,4 | 4,6 | 184,6 | 3 |
Полная размерная таблица стандарта
ГОСТ Р 52646-2006 — исполнение 2
Размеры заданы пределами: номинальная толщина не выдумывается. Все размеры до покрытия. Исполнение 2 требует специального обоснования.
Проверка этой таблицы: 2026-10-11. Все строки и указанные в таблице размерные колонки сверены с изображением первичного текста; масса, если есть, справочная.
Переиздание март 2008; вместе с изменением № 1. Источник: ГОСТ Р 52646-2006 · ГОСТ Р 52646-2006, изменение № 1. ГОСТ Р 52646-2006, таблица А.1; Б.1; изменение № 1
| Номинал болта ммНоминал болта | d₁ min ммd₁ min | d₁ max ммd₁ max | d₂ min ммd₂ min | d₂ max ммd₂ max | h min ммh min | h max ммh max | Масса 1000 шт. кгМасса 1000 шт. |
|---|---|---|---|---|---|---|---|
| 18 | 19 | 32,4 | 37 | 3,4 | 4,6 | 28,6 | |
| 20 | 21 | 37,9 | 39 | 3,4 | 4,6 | 30,6 | |
| 22 | 23 | 40,4 | 44 | 4,4 | 5,6 | 39,9 | |
| 24 | 25 | 42,4 | 50 | 4,4 | 5,6 | 53,1 | |
| 26 | 27 | 48,4 | 56 | 4,4 | 5,6 | 68,2 | |
| 30 | 31 | 54,1 | 66 | 4,4 | 5,6 | 96,2 | |
| 33 | 35 | 58,1 | 68 | 5,4 | 6,6 | 96,3 | |
| 39 | 42 | 70,1 | 78 | 5,4 | 6,6 | 122,5 | |
| 46 | 48 | 87,8 | 90 | 7,4 | 8,6 | 164,3 | |
| 52 | 54 | 97,8 | 100 | 7,4 | 8,6 | 200,8 |
Полная размерная таблица стандарта
DIN 6916:1989-10 — восемь размеров
Номинальный размер DIN равен минимальному отверстию d₁, а не резьбе болта. e и масса приблизительны; e не является двусторонним допуском.
Проверка этой таблицы: 2026-10-11. Полный проверенный ряд данной конструкции. Отсутствующие сочетания не создаются перемножением размеров.
DIN 6916:1989-10. Источник: DIN 6916:1989-10. DIN 6916:1989-10, таблица с. 1
| Резьба болта ммРезьба болта | d₁ ном. / min ммd₁ ном. / min | d₁ max ммd₁ max | d₂ ном. / max ммd₂ ном. / max | d₂ min ммd₂ min | h ммh | h min ммh min | h max ммh max | c ном. / min ммc ном. / min | c max ммc max | e ≈ ммe ≈ | Масса 1000 шт. кгМасса 1000 шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 13,27 | 24 | 23,48 | 3 | 2,7 | 3,3 | 1,6 | 1,9 | 0,5 | 7,03 | |
| 17 | 17,27 | 30 | 29,48 | 4 | 3,7 | 4,3 | 1,6 | 1,9 | 1 | 14,6 | |
| 21 | 21,33 | 37 | 36,38 | 4 | 3,7 | 4,3 | 2 | 2,5 | 1 | 19,6 | |
| 23 | 23,33 | 39 | 38,38 | 4 | 3,7 | 4,3 | 2 | 2,5 | 1 | 24,3 | |
| 25 | 25,33 | 44 | 43,38 | 4 | 3,7 | 4,3 | 2 | 2,5 | 1 | 30,6 | |
| 28 | 28,52 | 50 | 49 | 5 | 4,4 | 5,6 | 2,5 | 3 | 1 | 50,2 | |
| 31 | 31,62 | 56 | 54,8 | 5 | 4,4 | 5,6 | 2,5 | 3 | 1 | 63,2 | |
| 37 | 37,62 | 66 | 64,8 | 6 | 5,4 | 6,6 | 3 | 3,5 | 1,5 | 115 |
Полная размерная таблица стандарта
ГОСТ Р 53664 — цилиндрический болт, исполнение 1
Варианты конструкции выбирает изготовитель. Для железнодорожных мостов допускается исполнение 1. Для конического болта M27 вариант таблицей не предусмотрен.
Проверка этой таблицы: 2026-10-11. Полный проверенный ряд данной конструкции. Отсутствующие сочетания не создаются перемножением размеров.
Издание 2010, ГОСТ Р 53664-2009. Источник: ГОСТ Р 53664-2009. ГОСТ Р 53664-2009, рис. 4, табл. 5
| Резьба болта ммРезьба болта | d₁ ммd₁ | d₂ ммd₂ | s ммs | Соосность max ммСоосность max | Вариант Толщина выбранного варианта |
|---|---|---|---|---|---|
| 26 | 50 | 6 | 1,2 | s = 6 мм | |
| 28 | 56 | 6 | 1,2 | s = 6 мм | |
| 32 | 66 | 6 | 1,4 | s = 6 мм | |
| 32 | 66 | 8 | 1,4 | s = 8 мм |
Полная размерная таблица стандарта
ГОСТ Р 53664 — цилиндрический болт, исполнение 2
Варианты конструкции выбирает изготовитель. Для железнодорожных мостов допускается исполнение 1. Для конического болта M27 вариант таблицей не предусмотрен.
Проверка этой таблицы: 2026-10-11. Полный проверенный ряд данной конструкции. Отсутствующие сочетания не создаются перемножением размеров.
Издание 2010, ГОСТ Р 53664-2009. Источник: ГОСТ Р 53664-2009. ГОСТ Р 53664-2009, рис. 4, табл. 5
| Резьба болта ммРезьба болта | d₁ ммd₁ | d₂ ммd₂ | s ммs | Соосность max ммСоосность max | Вариант Толщина выбранного варианта | dф — вход отверстия ммdф — вход отверстия | h — высота фаски ммh — высота фаски |
|---|---|---|---|---|---|---|---|
| 24 | 44 | 6 | 1,2 | s = 6 мм | 26 | 1 | |
| 26 | 50 | 6 | 1,2 | s = 6 мм | 28 | 1 | |
| 30 | 54 | 6 | 1,4 | s = 6 мм | 33 | 1,5 | |
| 30 | 54 | 8 | 1,4 | s = 8 мм | 33 | 1,5 |
Полная размерная таблица стандарта
ГОСТ Р 53664 — конический болт, исполнение 1
Варианты конструкции выбирает изготовитель. Для железнодорожных мостов допускается исполнение 1. Для конического болта M27 вариант таблицей не предусмотрен.
Проверка этой таблицы: 2026-10-11. Полный проверенный ряд данной конструкции. Отсутствующие сочетания не создаются перемножением размеров.
Издание 2010, ГОСТ Р 53664-2009. Источник: ГОСТ Р 53664-2009. ГОСТ Р 53664-2009, рис. 4, табл. 5
| Резьба болта ммРезьба болта | d₁ ммd₁ | d₂ ммd₂ | s ммs | Соосность max ммСоосность max | Вариант Толщина выбранного варианта |
|---|---|---|---|---|---|
| 25 | 50 | 6 | 1,2 | s = 6 мм | |
| 25 | 50 | 8 | 1,2 | s = 8 мм | |
| 28 | 56 | 6 | 1,2 | s = 6 мм | |
| 28 | 56 | 8 | 1,2 | s = 8 мм |
Полная размерная таблица стандарта
ГОСТ Р 53664 — конический болт, исполнение 2
Варианты конструкции выбирает изготовитель. Для железнодорожных мостов допускается исполнение 1. Для конического болта M27 вариант таблицей не предусмотрен.
Проверка этой таблицы: 2026-10-11. Полный проверенный ряд данной конструкции. Отсутствующие сочетания не создаются перемножением размеров.
Издание 2010, ГОСТ Р 53664-2009. Источник: ГОСТ Р 53664-2009. ГОСТ Р 53664-2009, рис. 4, табл. 5
| Резьба болта ммРезьба болта | d₁ ммd₁ | d₂ ммd₂ | s ммs | Соосность max ммСоосность max | Вариант Толщина выбранного варианта | dф — вход отверстия ммdф — вход отверстия | h — высота фаски ммh — высота фаски |
|---|---|---|---|---|---|---|---|
| 24 | 44 | 6 | 1,2 | s = 6 мм | 26 | 1 | |
| 24 | 44 | 8 | 1,2 | s = 8 мм | 26 | 1 | |
| 26 | 50 | 6 | 1,2 | s = 6 мм | 28 | 1 | |
| 26 | 50 | 8 | 1,2 | s = 8 мм | 28 | 1 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 32484.5-2013. Переиздание 2016; поправка ИУС 7-2022 Пп. 1–6, табл. 2–3; поправка ИУС 7-2022 на PDF с. 6 Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ 32484.6-2013. Издание 2014; поправка ИУС 2-2015: обозначение 2013, дата 01.07.2015 Пп. 1–6, рис. 1, табл. 2–3; поправка на PDF с. 6 Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ 22355-77. Февраль 1989, изменение № 1 Чертёж, таблица, пп. 2–3, справочное приложение Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ Р 52646-2006. Переиздание март 2008; вместе с изменением № 1 Рис. 1; табл. 1–2, А.1, Б.1; пп. 5–6 Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ Р 52646-2006, изменение № 1. ИУС 6-2011; введено 01.07.2011 Полная страница изменения: область, допуски формы, фаска отверстия, обозначение, маркировка Проверено: 2026-10-11. Нормативный документ ↗
- DIN 6916:1989-10. DIN 6916:1989-10 Пп. 1–5, полный размерный ряд и технические условия, с. 1–2 Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ Р 53664-2009. Издание 2010, ГОСТ Р 53664-2009 Пп. 3.4, 4.1, 5.6, 6.3; рис. 4; табл. 5, 6; только требования к шайбам Проверено: 2026-10-11. Нормативный документ ↗
Что ещё требует проверки
- Полные собственные EN 14399-5/-6 ещё не включены; MOD не означает эквивалентность.
- Историческая редакция DIN 522 для DIN 6916 и материал ГОСТ Р 52646 требуют дополнительной проверки.
