ГОСТ 13438-68 / ГОСТ 13439-68 Сферические шайбы и конические опоры

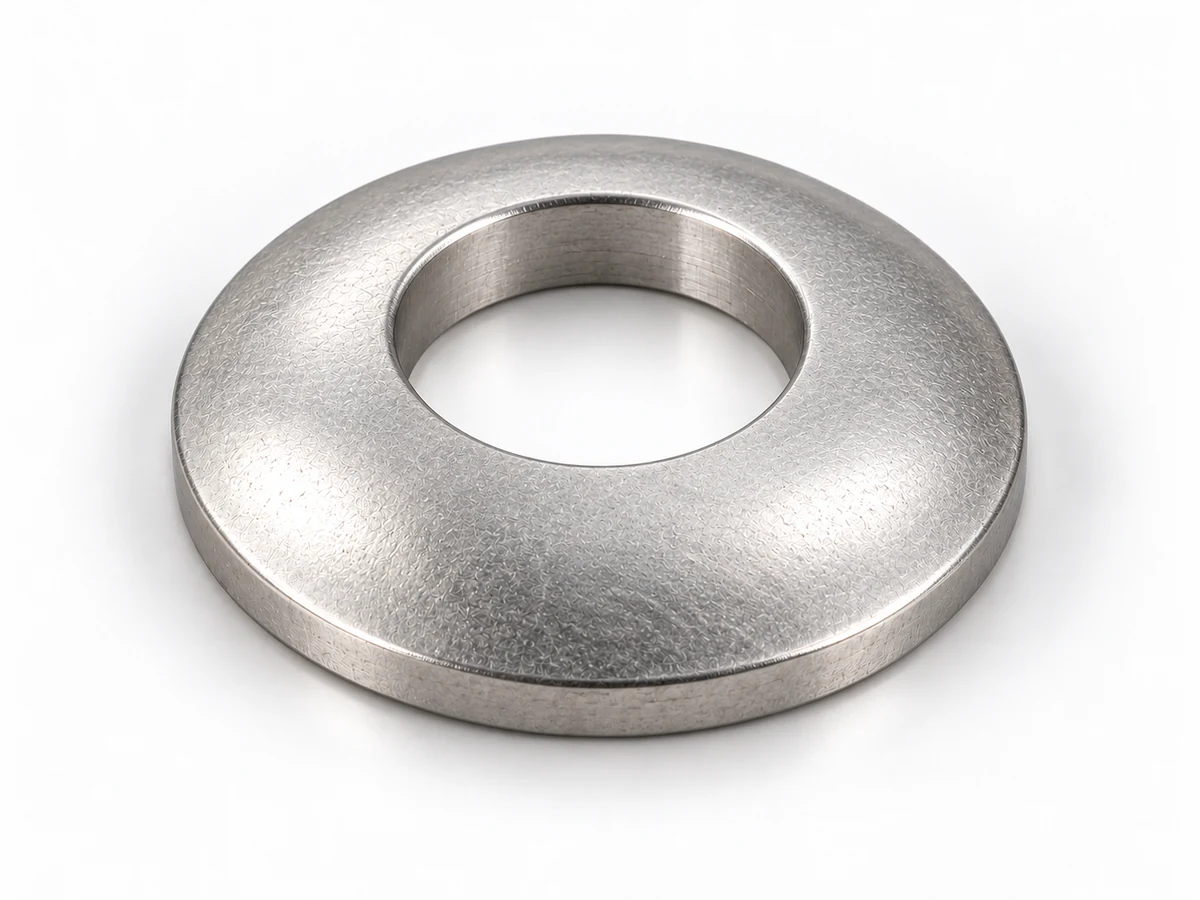

Сферическая шайба ГОСТ 13438-68 и коническая опора ГОСТ 13439-68 работают в паре в станочном приспособлении. Выпуклая сфера контактирует с конической поверхностью, позволяя компенсировать непараллельность опирания.
Детали выбираются отдельно либо согласованной парой одного условного диаметра. У каждой детали собственный норматив и условное обозначение; сборочная высота H и показанный угол 3° — справочные. Опора не является тарельчатой пружиной.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Применение стандарта в РФ
Статус документа в фонде: Действует.
Оба ГОСТ действуют по карточкам Федерального информационного фонда. Сведения об ограничениях применения не приведены.
Проверка источника статуса: 2026-10-11. Росстандарт ↗ Росстандарт ↗
Нормативная геометрия
Стандарт предусматривает
ГОСТ 13438-68: изменения № 1–3; ГОСТ 13439-68: изменения № 1, 2. Проверка содержания: проверена только часть. Проверены полные таблицы, чертежи, требования и изменения обоих ГОСТ. Численная расшифровка общих допусков пока не завершена.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- Под стержень
- Под стержень, mm
- Обозначение
- Обозначение
- D
- D, mm
- d
- d, mm
- b
- b, mm
- b₁ (справ.)
- b₁ (справ.), mm
- R сферы
- R сферы, mm
- Масса
- Масса, kg
- H пары (справ.)
- H пары (справ.), mm
- D₁
- D₁, mm
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Сферические шайбы
Все 11 размеров исходной таблицы. Обозначения 7019 — нормативные обозначения конструкции, не складские SKU.
Проверка этой таблицы: 2026-10-11. Полный размерный ряд. Численные пределы общих допусков пока не назначены.
Переиздание 1982 с изм. 1; полный текст изм. 2 (ИУС 8-1989), изм. 3 (ИУС 3-1990). Источник: ГОСТ 13438-68. ГОСТ 13438-68, п. 1, таблица и чертёж; изменения № 2, 3
| Под стержень mmПод стержень | Обозначение Обозначение | D mmD | d mmd | b mmb | b₁ (справ.) mmb₁ (справ.) | R сферы mmR сферы | Масса kgМасса | H пары (справ.) mmH пары (справ.) |
|---|---|---|---|---|---|---|---|---|
| 7019-0391 | 12 | 6,4 | 2,4 | 1 | 9 | 0,001 | 4 | |
| 7019-0392 | 17 | 8,4 | 3,5 | 1 | 12 | 0,003 | 5 | |
| 7019-0393 | 21 | 10,5 | 4 | 1 | 15 | 0,005 | 6 | |
| 7019-0394 | 24 | 13 | 4,5 | 1,2 | 18 | 0,008 | 7,2 | |
| 7019-0395 | 30 | 17 | 5,3 | 1,2 | 22 | 0,012 | 8,5 | |
| 7019-0396 | 36 | 21 | 6,3 | 1,6 | 27 | 0,021 | 10,5 | |
| 7019-0397 | 44 | 25 | 8 | 2 | 32 | 0,042 | 13,5 | |
| 7019-0398 | 56 | 31 | 10 | 2,5 | 40 | 0,082 | 17 | |
| 7019-0399 | 68 | 37 | 14 | 4 | 50 | 0,166 | 22 | |
| 7019-0400 | 78 | 43 | 16 | 5,5 | 58 | 0,25 | 26,5 | |
| 7019-0401 | 92 | 50 | 21 | 8 | 67 | 0,525 | 35 |
Полная размерная таблица стандарта
Конические опоры
Все 11 размеров исходной таблицы. Обозначения 7019 — нормативные обозначения конструкции, не складские SKU.
Проверка этой таблицы: 2026-10-11. Полный размерный ряд. Численные пределы общих допусков пока не назначены.
Переиздание 1982 с изм. 1; полный текст изм. 2 (ИУС 8-1989). Источник: ГОСТ 13439-68. ГОСТ 13439-68, п. 1, таблица и чертёж; изменения № 2
| Под стержень mmПод стержень | Обозначение Обозначение | D mmD | d mmd | b mmb | D₁ mmD₁ | Масса kgМасса |
|---|---|---|---|---|---|---|
| 7019-0411 | 12 | 7 | 2,8 | 11 | 0,002 | |
| 7019-0412 | 17 | 10 | 3,5 | 16 | 0,004 | |
| 7019-0413 | 21 | 12 | 4,2 | 20 | 0,007 | |
| 7019-0414 | 24 | 15 | 5 | 22 | 0,01 | |
| 7019-0415 | 30 | 19 | 6,2 | 28 | 0,019 | |
| 7019-0416 | 36 | 24 | 7,5 | 33 | 0,026 | |
| 7019-0417 | 44 | 28 | 9,5 | 41 | 0,056 | |
| 7019-0418 | 56 | 35 | 12 | 52 | 0,126 | |
| 7019-0419 | 68 | 42 | 15 | 64 | 0,222 | |
| 7019-0420 | 78 | 48 | 18 | 74 | 0,365 | |
| 7019-0421 | 92 | 56 | 22 | 85 | 0,641 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 13438-68. Первичный полный текст и изменения П. 1–8, чертёж, таблица, справочные приложения и изменения Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ 13439-68. Первичный полный текст и изменения П. 1–8, чертёж, таблица, справочные приложения и изменения Проверено: 2026-10-11. Нормативный документ ↗
Что ещё требует проверки
- Численная расшифровка H14, h14 и ±t₂/2.
- Полный перенос DIN 6319 C/D/G после проверки доступного полного текста.
- Согласование материала, покрытия, нагрузки и исполнения поставки.
