Карточка стандарта / Шайбы
DIN 128 Изогнутые разрезные пружинные шайбы

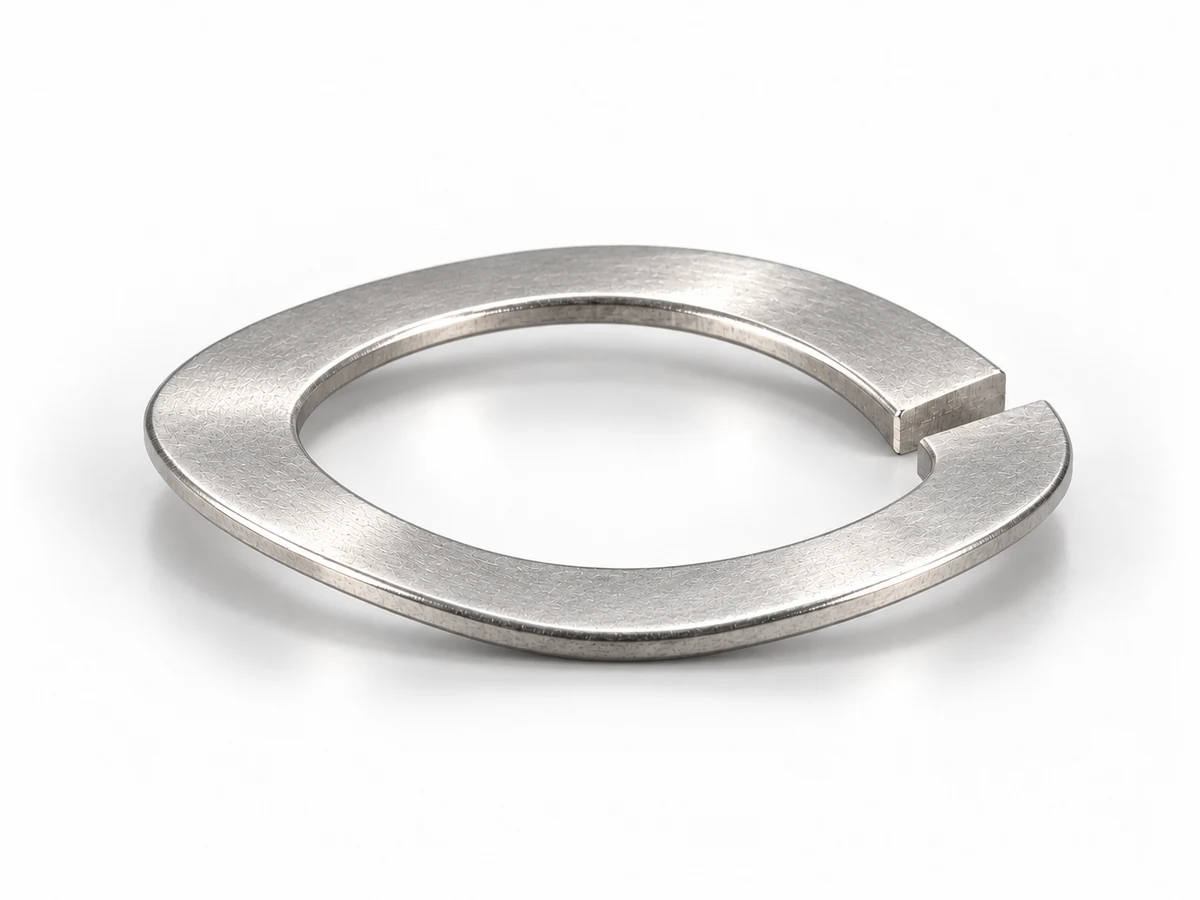

Изогнутая разрезная шайба формы A: кривизна кольца отличается от винтового развода концов обычного гровера. В этой редакции 20 размеров, 2–36 мм; одна форма пригодна для правой и левой резьбы.
DIN 128:1994-10 отменён и сохраняется для существующих чертежей. Форма B и размеры свыше 36 мм исключены из редакции 1994 года; данные более ранней B сюда не переносятся. Изогнутое разрезное кольцо отличается от замкнутых шайб DIN 137.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Отменён.
DIN 128:1994-10 отменён по карточке издателя. Историческая размерная ветвь сохраняется для существующей документации.
Проверка источника статуса: 2026-10-11. DIN Media ↗
Нормативная геометрия
Стандарт предусматривает
DIN 128:1994-10. Проверка содержания: проверена только часть. Полная размерная таблица 1994-10 и рисунок проверены. Технические ссылки и точный профиль кривизны остаются для согласования.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- Номинальный размер
- Номинальный размер, mm
- d₁ min
- d₁ min, mm
- d₁ max
- d₁ max, mm
- d₂ max
- d₂ max, mm
- b — ширина сечения
- b — ширина сечения, mm
- b min
- b min, mm
- b max
- b max, mm
- s — толщина
- s — толщина, mm
- s min
- s min, mm
- s max
- s max, mm
- h min
- h min, mm
- h max
- h max, mm
- r ≈
- r ≈, mm
- Масса стали ≈
- Масса стали ≈, kg/1000
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Форма A · DIN 128:1994-10
Зазор c<s min; расположение вершин изгиба 135…150°. r и масса приблизительные. Форму B исключили с редакции 1994-10. Для размеров 2/2,5/3/3,5/7 значения испытания упругой силы ещё не заданы.
Проверка этой таблицы: 2026-10-11. Все 20 строк таблицы 1: номинальные размеры 2–36.
DIN 128:1994-10. Источник: DIN 128:1994-10. DIN 128:1994-10, раздел 2, рисунок и таблица 1
| Номинальный размер mmНоминальный размер | d₁ min mmd₁ min | d₁ max mmd₁ max | d₂ max mmd₂ max | b — ширина сечения mmb — ширина сечения | b min mmb min | b max mmb max | s — толщина mms — толщина | s min mms min | s max mms max | h min mmh min | h max mmh max | r ≈ mmr ≈ | Масса стали ≈ kg/1000Масса стали ≈ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,1 | 2,4 | 4,4 | 0,9 | 0,8 | 1,0 | 0,5 | 0,4 | 0,6 | 0,7 | 0,9 | 0,1 | 0,035 | |
| 2,6 | 2,9 | 5,1 | 1,0 | 0,9 | 1,1 | 0,6 | 0,5 | 0,7 | 0,9 | 1,1 | 0,1 | 0,055 | |
| 3,1 | 3,4 | 6,2 | 1,3 | 1,2 | 1,4 | 0,7 | 0,6 | 0,8 | 1,1 | 1,3 | 0,1 | 0,09 | |
| 3,6 | 3,9 | 6,7 | 1,3 | 1,2 | 1,4 | 0,7 | 0,6 | 0,8 | 1,1 | 1,3 | 0,1 | 0,1 | |
| 4,1 | 4,4 | 7,6 | 1,5 | 1,4 | 1,6 | 0,8 | 0,7 | 0,9 | 1,2 | 1,4 | 0,2 | 0,15 | |
| 5,1 | 5,4 | 9,2 | 1,8 | 1,7 | 1,9 | 1,0 | 0,9 | 1,1 | 1,5 | 1,7 | 0,2 | 0,3 | |
| 6,1 | 6,5 | 11,8 | 2,5 | 2,35 | 2,65 | 1,3 | 1,2 | 1,4 | 2,0 | 2,2 | 0,3 | 0,7 | |
| 7,1 | 7,5 | 12,8 | 2,5 | 2,35 | 2,65 | 1,3 | 1,2 | 1,4 | 2,0 | 2,2 | 0,3 | 0,75 | |
| 8,1 | 8,5 | 14,8 | 3,0 | 2,85 | 3,15 | 1,6 | 1,5 | 1,7 | 2,45 | 2,75 | 0,5 | 1,3 | |
| 10,2 | 10,7 | 18,1 | 3,5 | 3,3 | 3,7 | 1,8 | 1,7 | 1,9 | 2,85 | 3,15 | 0,5 | 2,1 | |
| 12,2 | 12,7 | 21,1 | 4,0 | 3,8 | 4,2 | 2,1 | 1,95 | 2,25 | 3,35 | 3,65 | 1,0 | 3,2 | |
| 14,2 | 14,7 | 24,1 | 4,5 | 4,3 | 4,7 | 2,4 | 2,25 | 2,55 | 3,9 | 4,3 | 1,0 | 4,8 | |
| 16,2 | 17,0 | 27,4 | 5,0 | 4,8 | 5,2 | 2,8 | 2,65 | 2,95 | 4,5 | 5,1 | 1,0 | 7,0 | |
| 18,2 | 19,0 | 29,4 | 5,0 | 4,8 | 5,2 | 2,8 | 2,65 | 2,95 | 4,5 | 5,1 | 1,0 | 7,8 | |
| 20,2 | 21,2 | 33,6 | 6,0 | 5,8 | 6,2 | 3,2 | 3,0 | 3,4 | 5,1 | 5,9 | 1,0 | 12,2 | |
| 22,5 | 23,5 | 35,9 | 6,0 | 5,8 | 6,2 | 3,2 | 3,0 | 3,4 | 5,1 | 5,9 | 1,0 | 13,3 | |
| 24,5 | 25,5 | 40,0 | 7,0 | 6,75 | 7,25 | 4,0 | 3,8 | 4,2 | 6,5 | 7,5 | 1,6 | 21,5 | |
| 27,5 | 28,5 | 43,0 | 7,0 | 6,75 | 7,25 | 4,0 | 3,8 | 4,2 | 6,5 | 7,5 | 1,6 | 23,7 | |
| 30,5 | 31,7 | 48,2 | 8,0 | 7,75 | 8,25 | 6,0 | 5,8 | 6,2 | 9,5 | 10,5 | 1,6 | 42,5 | |
| 36,5 | 37,7 | 58,2 | 10,0 | 9,75 | 10,25 | 6,0 | 5,8 | 6,2 | 10,3 | 11,3 | 1,6 | 68,0 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 128:1994-10. Собственные чертёж, размеры и технические ссылки DIN 128 формы A. Разделы 1–4, рисунок, таблица 1 и пояснения к исключению B Проверено: 2026-10-11. Нормативный источник и область проверки ↗
Что ещё требует проверки
- Полный первичный DIN 128:1987-10 для формы B.
- Полный исторический DIN 267-26, на который ссылается издание 1994-10.
