Карточка стандарта / Шайбы
DIN 137 Замкнутые изогнутые и волнистые пружинные шайбы

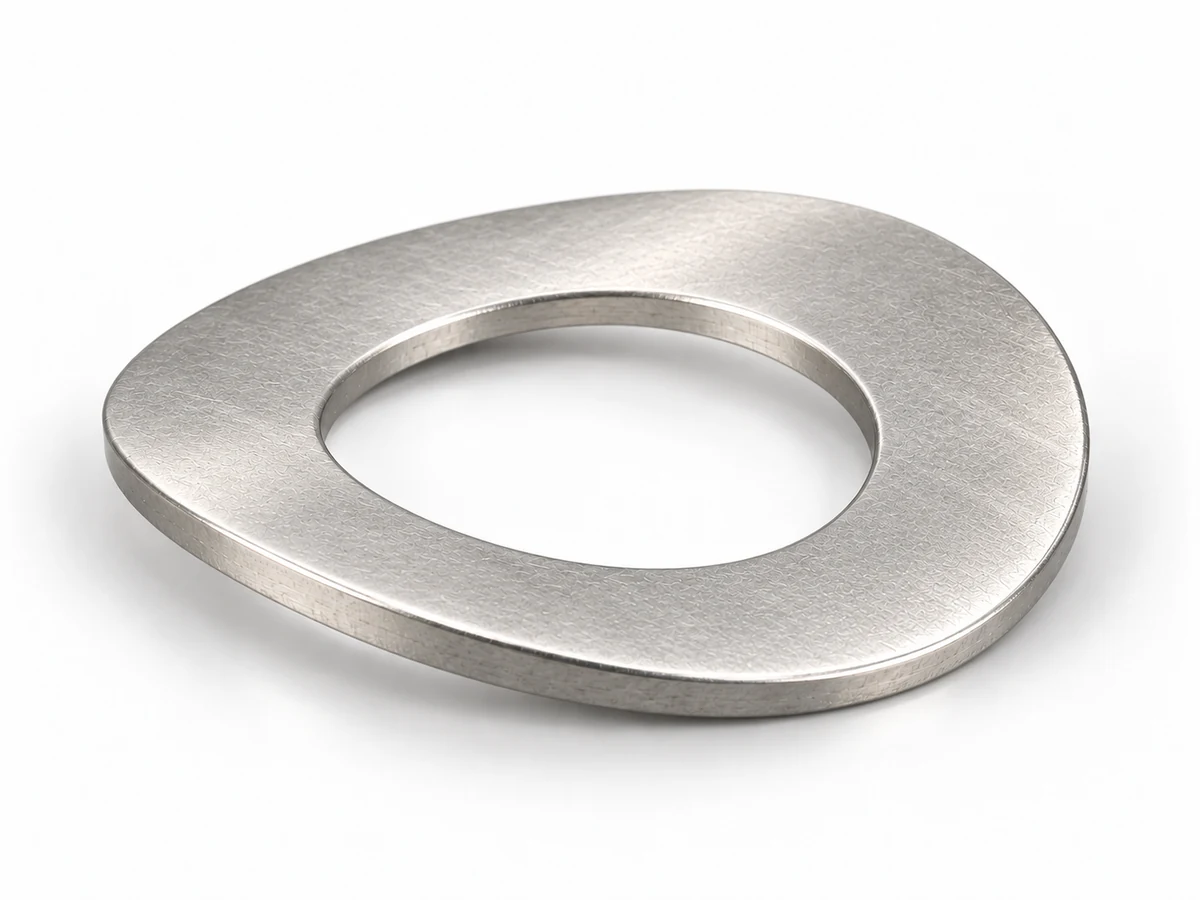

Две замкнутые конструкции без разреза: A — кольцо с плавным изгибом, B — волнистое кольцо. Толщина материала и общая свободная высота различаются.
Здесь представлены только размерные ряды и свойства из технических листов Güde для стали C60. Это данные конкретного изготовителя; они не заменяют полный DIN 137 и не подтверждают наличие или поставку оригинальных изделий.
Выбрать шайбу
Выберите конкретную серию изготовителя. Данные относятся к её техническому документу; возможность поставки необходимо подтвердить.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Отменён.
DIN 137:1994-05 отменён; в этой редакции осталась форма B. Историческую A не следует обозначать DIN 137:1994. Показанные ниже A/B — собственные технические листы Güde, редакция DIN в них не указана.
Проверка источника статуса: 2026-10-11. DIN Media ↗
Нормативная геометрия
Серии изготовителя
Листы Güde DIN 137 A/B, редакция не указана; снимок 11.10.2026. Проверка содержания: проверена только часть. Полные ряды двух листов Güde проверены; норматив DIN, допуски и профиль остаются неподтверждёнными.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры серии изготовителя
Обозначения в этих таблицах
- Для номинала крепежа
- Для номинала крепежа, mm
- d — отверстие
- d — отверстие, mm
- D — наружный диаметр
- D — наружный диаметр, mm
- s — толщина
- s — толщина, mm
- h min
- h min, mm
- h max
- h max, mm
- Справочная масса C60
- Справочная масса C60, kg/1000
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полный размерный ряд технического листа изготовителя
Güde · форма A · C60
Собственный ряд изготовителя. Для d/D/s численные допуски не указаны; диапазон h приводится буквально. Геометрическая иллюстрация не назначает точный радиус или число волн. Масса — справочная для указанной C60.
Проверка этой таблицы: 2026-10-11. Все 10 строк технического листа. Упаковка не переносится в количество заказа; подтверждения поставки нет.
Güde · DIN 137 form A · C60; редакция листа не указана, снимок 11.10.2026. Источник: Güde: DIN 137 form A. Güde · DIN 137 form A · C60; редакция листа не указана, снимок 11.10.2026, таблица Dimensions
| Для номинала крепежа mmДля номинала крепежа | d — отверстие mmd — отверстие | D — наружный диаметр mmD — наружный диаметр | s — толщина mms — толщина | h min mmh min | h max mmh max | Справочная масса C60 kg/1000Справочная масса C60 |
|---|---|---|---|---|---|---|
| 2,2 | 4,5 | 0,3 | 0,5 | 1,0 | 0,028 | |
| 2,5 | 5,0 | 0,3 | 0,5 | 1,0 | 0,035 | |
| 2,8 | 5,5 | 0,3 | 0,55 | 1,1 | 0,041 | |
| 3,2 | 6,0 | 0,4 | 0,65 | 1,3 | 0,063 | |
| 4,3 | 8,0 | 0,5 | 0,8 | 1,6 | 0,14 | |
| 5,3 | 10,0 | 0,5 | 0,9 | 1,8 | 0,222 | |
| 6,4 | 11,0 | 0,5 | 1,1 | 2,2 | 0,247 | |
| 8,4 | 15,0 | 0,5 | 1,7 | 3,4 | 0,476 | |
| 10,5 | 18,0 | 0,8 | 2,0 | 4,0 | 1,05 | |
| 13,0 | 22,0 | 0,8 | 2,2 | 4,4 | 1,43 |
Полный размерный ряд технического листа изготовителя
Güde · форма B · C60
Собственный ряд изготовителя. Для d/D/s численные допуски не указаны; диапазон h приводится буквально. Геометрическая иллюстрация не назначает точный радиус или число волн. Масса — справочная для указанной C60.
Проверка этой таблицы: 2026-10-11. Все 13 строк технического листа. Упаковка не переносится в количество заказа; подтверждения поставки нет.
Güde · DIN 137 form B · C60; редакция листа не указана, снимок 11.10.2026. Источник: Güde: DIN 137 form B. Güde · DIN 137 form B · C60; редакция листа не указана, снимок 11.10.2026, таблица Dimensions
| Для номинала крепежа mmДля номинала крепежа | d — отверстие mmd — отверстие | D — наружный диаметр mmD — наружный диаметр | s — толщина mms — толщина | h min mmh min | h max mmh max | Справочная масса C60 kg/1000Справочная масса C60 |
|---|---|---|---|---|---|---|
| 3,2 | 8,0 | 0,5 | 0,8 | 1,6 | 0,166 | |
| 4,3 | 9,0 | 0,5 | 0,9 | 1,8 | 0,154 | |
| 5,3 | 11,0 | 0,5 | 1,1 | 2,2 | 0,266 | |
| 6,4 | 12,0 | 0,5 | 1,3 | 2,6 | 0,318 | |
| 7,4 | 14,0 | 0,8 | 1,5 | 3,0 | 0,8 | |
| 8,4 | 15,0 | 0,8 | 1,5 | 3,0 | 0,76 | |
| 10,5 | 21,0 | 1,0 | 2,1 | 4,2 | 2,04 | |
| 13,0 | 24,0 | 1,2 | 2,5 | 5,0 | 3,1 | |
| 15,0 | 28,0 | 1,6 | 3,0 | 6,0 | 5,5 | |
| 17,0 | 30,0 | 1,6 | 3,2 | 6,4 | 6,0 | |
| 21,0 | 36,0 | 1,6 | 3,7 | 7,4 | 8,43 | |
| 25,0 | 44,0 | 1,8 | 4,1 | 8,2 | 14,5 | |
| 31,0 | 56,0 | 2,2 | 5,0 | 10,0 | 29,5 |
Исполнения по стандарту
Каждая серия изготовителя имеет собственные размеры, материал и ограничения; они показаны в отдельных таблицах.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- Güde: DIN 137 form A. Собственный технический лист изготовителя; размеры и твёрдость только серии C60. Единственная страница: рисунок, Dimensions, Hardness, surfaces Проверено: 2026-10-11. Источник ↗
- Güde: DIN 137 form B. Собственный технический лист изготовителя; размеры и твёрдость только серии C60. Единственная страница: рисунок, Dimensions, Hardness, surfaces Проверено: 2026-10-11. Источник ↗
Что ещё требует проверки
- Не подтверждены допуски d/D/s, точный профиль кривизны и условия приёмки по полному документу изготовителя.
- Наличие, оригинальность и возможность поставки серии Güde требуют подтверждения.
- Полный DIN 137:1987 для A/B и DIN 137:1994 для B.
