SCHNORR Конические стопорные шайбы SCHNORR S/VS

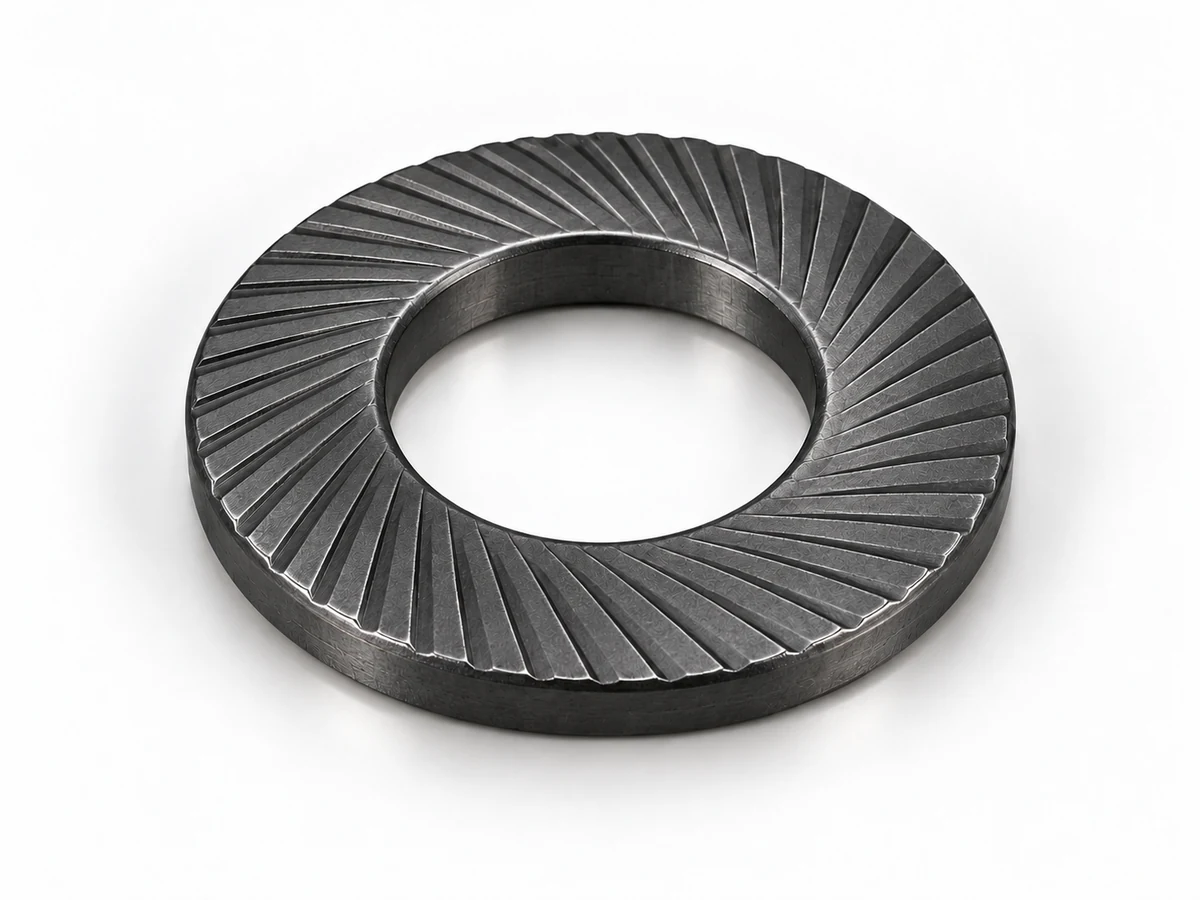

Замкнутое коническое кольцо с насечками на обеих поверхностях. S и усиленная VS имеют собственные толщины и высоты, включая различия пружинной и нержавеющей стали.
Справочные серии конкретного изготовителя. h max относится к поставке, h min — к состоянию после испытания; это не единый диапазон свободной высоты. Поставка и оригинальность партии отдельно подтверждаются.
Выбрать шайбу
Выберите конкретную серию изготовителя. Данные относятся к её техническому документу; возможность поставки необходимо подтвердить.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Не проверен.
Собственные серии изготовителя; это не размерный стандарт DIN или ГОСТ.
Проверка источника статуса: 2026-10-12.
Нормативная геометрия
Серии изготовителя
SCHNORR Product Range EN · 2024-02. Проверка содержания: проверена только часть. Размерные таблицы S/VS прочитаны в разделе стопорных шайб каталога 2024. Профиль насечек не раскрыт; две неоднозначные строки 33 исключены из выбора. Схема не рабочий чертёж.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры серии изготовителя
Обозначения в этих таблицах
- Размер серии
- Размер серии, mm
- Тип и размер
- Тип и размер
- d₁ ном. (H14)
- d₁ ном. (H14), mm
- d₂ ном. (h14)
- d₂ ном. (h14), mm
- s — толщина
- s — толщина, mm
- h min после испытания
- h min после испытания, mm
- h max при поставке
- h max при поставке, mm
- Масса, кг/1000 шт.
- Масса, кг/1000 шт., kg/1000
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Проверенная выборка изготовителя
S · C60S
Высоты относятся к разным состояниям. Числа исходной серии; допуски толщины неизвестны. Строка 33 из C60S сохранена с неизвестными размерами, не участвует в выборе.
Проверка этой таблицы: 2026-10-12. 27 строк таблицы; C60S размер 33 не даёт готовую конфигурацию из-за неполного текстового извлечения.
SCHNORR Product Range EN · 2024-02. Источник: SCHNORR Product Range EN · 2024-02. SCHNORR Product Range EN · 2024-02, с. 26–27
| Размер серии mmРазмер серии | Тип и размер Тип и размер | d₁ ном. (H14) mmd₁ ном. (H14) | d₂ ном. (h14) mmd₂ ном. (h14) | s — толщина mms — толщина | h min после испытания mmh min после испытания | h max при поставке mmh max при поставке | Масса, кг/1000 шт. kg/1000Масса, кг/1000 шт. |
|---|---|---|---|---|---|---|---|
| S 1.6 | 1,7 | 3,2 | 0,35 | 0,4 | 0,6 | 0,014 | |
| S 2 | 2,2 | 4 | 0,35 | 0,4 | 0,6 | 0,022 | |
| S 2.5 | 2,7 | 4,8 | 0,45 | 0,5 | 0,9 | 0,04 | |
| S 3 | 3,2 | 5,5 | 0,45 | 0,5 | 0,9 | 0,05 | |
| S 3.5 | 3,7 | 6 | 0,5 | 0,55 | 0,9 | 0,05 | |
| S 4 | 4,3 | 7 | 0,5 | 0,55 | 1 | 0,076 | |
| S 5 | 5,3 | 9,0 | 0,6 | 0,6 | 1,1 | 0,167 | |
| S 6 | 6,4 | 10,0 | 0,6 | 0,7 | 1,2 | 0,18 | |
| S 6.35 | 6,7 | 9,5 | 0,6 | 0,65 | 1,2 | 0,135 | |
| S 7 | 7,4 | 12,0 | 0,7 | 0,8 | 1,3 | 0,325 | |
| S 8 | 8,4 | 13,0 | 0,7 | 0,9 | 1,4 | 0,37 | |
| S 10 | 10,5 | 16,0 | 0,9 | 1,1 | 1,6 | 0,68 | |
| S 11.1 | 11,6 | 15,9 | 0,9 | 1,05 | 1,6 | 0,56 | |
| S 12 | 13,0 | 18,0 | 1,0 | 1,15 | 1,7 | 0,79 | |
| S 12.7 | 13,7 | 19,0 | 1,0 | 1,25 | 1,8 | 0,89 | |
| S 14 | 15,0 | 22,0 | 1,1 | 1,35 | 2,0 | 1,641 | |
| S 16 | 17,0 | 24,0 | 1,2 | 1,55 | 2,1 | 1,79 | |
| S 18 | 19,0 | 27,0 | 1,4 | 1,75 | 2,3 | 2,72 | |
| S 19 | 20,0 | 30,0 | 1,4 | 1,9 | 2,5 | 3,79 | |
| S 20 | 21,0 | 30,0 | 1,4 | 1,85 | 2,5 | 3,42 | |
| S 22 | 23,0 | 33,0 | 1,4 | 1,95 | 2,7 | 4,2 | |
| S 24 | 25,6 | 36,0 | 1,6 | 2,15 | 2,9 | 5,48 | |
| S 25.4 | 27,0 | 38,0 | 1,8 | 2,35 | 3,1 | 6,77 | |
| S 27 | 28,6 | 39,0 | 1,8 | 2,35 | 3,1 | 6,8 | |
| S 30 | 31,6 | 45,0 | 1,8 | 2,6 | 3,6 | 10,0 | |
| 33,0 | S 33 | 34,6 | 50,0 | — | — | — | 20,01 |
| S 36 | 38,0 | 54,0 | 2,5 | 3,2 | 4,2 | 21,14 |
Полный размерный ряд технического листа изготовителя
S · 1.4301
Высоты относятся к разным состояниям. Числа исходной серии; допуски толщины неизвестны. Строка 33 из C60S сохранена с неизвестными размерами, не участвует в выборе.
Проверка этой таблицы: 2026-10-12. 25 строк таблицы; C60S размер 33 не даёт готовую конфигурацию из-за неполного текстового извлечения.
SCHNORR Product Range EN · 2024-02. Источник: SCHNORR Product Range EN · 2024-02. SCHNORR Product Range EN · 2024-02, с. 28
| Размер серии mmРазмер серии | Тип и размер Тип и размер | d₁ ном. (H14) mmd₁ ном. (H14) | d₂ ном. (h14) mmd₂ ном. (h14) | s — толщина mms — толщина | h min после испытания mmh min после испытания | h max при поставке mmh max при поставке | Масса, кг/1000 шт. kg/1000Масса, кг/1000 шт. |
|---|---|---|---|---|---|---|---|
| S 1.6 | 1,7 | 3,2 | 0,5 | 0,55 | 0,75 | 0,016 | |
| S 2 | 2,2 | 4,0 | 0,5 | 0,55 | 0,75 | 0,032 | |
| S 2.5 | 2,7 | 4,8 | 0,5 | 0,55 | 0,95 | 0,039 | |
| S 3 | 3,2 | 5,5 | 0,5 | 0,55 | 0,95 | 0,046 | |
| S 3.5 | 3,7 | 6,0 | 0,7 | 0,75 | 1,15 | 0,082 | |
| S 4 | 4,3 | 7,0 | 0,7 | 0,75 | 1,2 | 0,102 | |
| S 5 | 5,3 | 9,0 | 0,7 | 0,75 | 1,2 | 0,196 | |
| S 6 | 6,4 | 10,0 | 0,7 | 0,75 | 1,2 | 0,22 | |
| S 6.35 | 6,7 | 9,5 | 0,7 | 0,75 | 1,2 | 0,155 | |
| S 8 | 8,4 | 13,0 | 1,0 | 1,2 | 1,6 | 0,53 | |
| S 10 | 10,5 | 16,0 | 1,0 | 1,1 | 1,6 | 0,76 | |
| S 11.1 | 11,6 | 15,9 | 1,3 | 1,3 | 1,85 | 0,89 | |
| S 12 | 13,0 | 18,0 | 1,3 | 1,3 | 1,85 | 1,25 | |
| S 12.7 | 13,7 | 19,0 | 1,3 | 1,4 | 1,95 | 1,12 | |
| S 14 | 15,0 | 22,0 | 1,5 | 1,65 | 2,3 | 1,95 | |
| S 16 | 17,0 | 24,0 | 1,5 | 1,75 | 2,3 | 2,25 | |
| S 18 | 19,0 | 27,0 | 1,8 | 2,05 | 2,6 | 3,7 | |
| S 19 | 20,0 | 30,0 | 1,8 | 2,2 | 2,6 | 4,73 | |
| S 20 | 21,0 | 30,0 | 1,8 | 2,15 | 2,8 | 4,5 | |
| S 22 | 23,0 | 33,0 | 1,8 | 2,3 | 3,0 | 5,35 | |
| S 24 | 25,6 | 36,0 | 2,0 | 2,35 | 3,1 | 6,76 | |
| S 25.4 | 27,0 | 38,0 | 2,5 | 2,85 | 3,6 | 10,57 | |
| S 27 | 28,6 | 39,0 | 2,5 | 2,85 | 3,6 | 9,5 | |
| S 30 | 31,6 | 45,0 | 2,5 | 3,1 | 4,1 | 14,49 | |
| S 36 | 38,0 | 54,0 | 3,0 | 3,7 | 4,7 | 26,44 |
Проверенная выборка изготовителя
VS · C60S
Высоты относятся к разным состояниям. Числа исходной серии; допуски толщины неизвестны. Строка 33 из C60S сохранена с неизвестными размерами, не участвует в выборе.
Проверка этой таблицы: 2026-10-12. 16 строк таблицы; C60S размер 33 не даёт готовую конфигурацию из-за неполного текстового извлечения.
SCHNORR Product Range EN · 2024-02. Источник: SCHNORR Product Range EN · 2024-02. SCHNORR Product Range EN · 2024-02, с. 29–30
| Размер серии mmРазмер серии | Тип и размер Тип и размер | d₁ ном. (H14) mmd₁ ном. (H14) | d₂ ном. (h14) mmd₂ ном. (h14) | s — толщина mms — толщина | h min после испытания mmh min после испытания | h max при поставке mmh max при поставке | Масса, кг/1000 шт. kg/1000Масса, кг/1000 шт. |
|---|---|---|---|---|---|---|---|
| VS 5 | 5,3 | 9,0 | 0,9 | 0,95 | 1,3 | 0,26 | |
| VS 6 | 6,4 | 10,0 | 0,9 | 0,95 | 1,4 | 0,277 | |
| VS 8 | 8,4 | 13,0 | 1,1 | 1,15 | 1,7 | 0,57 | |
| VS 10 | 10,5 | 16,0 | 1,4 | 1,5 | 2,0 | 1,038 | |
| VS 12 | 13,0 | 18,0 | 1,4 | 1,55 | 2,1 | 1,1 | |
| VS 14 | 15,0 | 22,0 | 1,4 | 1,65 | 2,2 | 1,92 | |
| VS 16 | 17,0 | 24,0 | 1,9 | 2,05 | 2,6 | 2,8 | |
| VS 18 | 19,0 | 27,0 | 1,9 | 2,15 | 2,7 | 4,1 | |
| VS 20 | 21,0 | 30,0 | 1,9 | 2,1 | 2,8 | 4,571 | |
| VS 22 | 23,0 | 33,0 | 1,9 | 2,3 | 3,0 | 5,65 | |
| VS 24 | 25,6 | 36,0 | 2,4 | 2,7 | 3,4 | 8,25 | |
| VS 25.4 | 27,0 | 38,0 | 2,4 | 2,95 | 3,4 | 9,05 | |
| VS 27 | 28,6 | 39,0 | 2,4 | 2,8 | 3,5 | 8,94 | |
| VS 30 | 31,6 | 45,0 | 2,4 | 3,05 | 3,8 | 13,42 | |
| 33,0 | VS 33 | 34,6 | 50,0 | — | — | — | 24,0 |
| VS 36 | 38,0 | 54,0 | 3,0 | 3,75 | 4,5 | 26,5 |
Полный размерный ряд технического листа изготовителя
VS · 1.4301
Высоты относятся к разным состояниям. Числа исходной серии; допуски толщины неизвестны. Строка 33 из C60S сохранена с неизвестными размерами, не участвует в выборе.
Проверка этой таблицы: 2026-10-12. 13 строк таблицы; C60S размер 33 не даёт готовую конфигурацию из-за неполного текстового извлечения.
SCHNORR Product Range EN · 2024-02. Источник: SCHNORR Product Range EN · 2024-02. SCHNORR Product Range EN · 2024-02, с. 30
| Размер серии mmРазмер серии | Тип и размер Тип и размер | d₁ ном. (H14) mmd₁ ном. (H14) | d₂ ном. (h14) mmd₂ ном. (h14) | s — толщина mms — толщина | h min после испытания mmh min после испытания | h max при поставке mmh max при поставке | Масса, кг/1000 шт. kg/1000Масса, кг/1000 шт. |
|---|---|---|---|---|---|---|---|
| VS 5 | 5,3 | 9,0 | 1,0 | 1,05 | 1,3 | 0,27 | |
| VS 6 | 6,4 | 10,0 | 1,0 | 1,1 | 1,4 | 0,295 | |
| VS 8 | 8,4 | 13,0 | 1,5 | 1,6 | 2,0 | 0,73 | |
| VS 10 | 10,5 | 16,0 | 1,8 | 1,9 | 2,3 | 1,4 | |
| VS 12 | 13,0 | 18,0 | 1,8 | 1,9 | 2,4 | 1,34 | |
| VS 14 | 15,0 | 22,0 | 1,8 | 1,95 | 2,5 | 2,74 | |
| VS 16 | 17,0 | 24,0 | 2,5 | 2,6 | 3,1 | 3,8 | |
| VS 18 | 19,0 | 27,0 | 2,5 | 2,65 | 3,2 | 5,39 | |
| VS 20 | 21,0 | 30,0 | 2,5 | 2,7 | 3,3 | 6,25 | |
| VS 22 | 23,0 | 33,0 | 2,5 | 2,7 | 3,4 | 7,75 | |
| VS 24 | 25,6 | 36,0 | 3,0 | 3,2 | 3,9 | 10,3 | |
| VS 27 | 28,6 | 39,0 | 3,0 | 3,3 | 4,0 | 12,36 | |
| VS 30 | 31,6 | 45,0 | 3,0 | 3,55 | 4,3 | — |
Исполнения по стандарту
Каждая серия изготовителя имеет собственные размеры, материал и ограничения; они показаны в отдельных таблицах.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Запрос на уточнение оригинальной серии. Собственное производство SCHNORR не заявляется. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- SCHNORR Product Range EN · 2024-02. Полный раздел стопорных шайб: устройство, серии и таблицы. Прочитан текст PDF; прямая загрузка недоступна по тайм-ауту. С. 24–30: стопорные шайбы; таблицы S с. 26–28, VS с. 29–30 Проверено: 2026-10-12. Источник ↗
Что ещё требует проверки
- Для S33 и VS33 из C60S неполно текстовое извлечение толщины/высот; получить визуально читаемую таблицу.
- Точные профиль, шаг, число и глубина насечек и трапециевидного сечения не раскрыты; рабочий чертёж запрашивается у изготовителя.
- Численные пределы H14/h14 и допуск толщины по конкретной поставке требуют проверки; номиналы не являются нулевыми допусками.
- Таблица VS содержит 33 и 36, хотя общий абзац ограничивает ряд 30; применимость этих размеров согласовать.
- Масса VS 30 из 1.4301 не подтверждена: в текстовом извлечении число склеено с номером следующей страницы. Требуется читаемый лист изготовителя.
