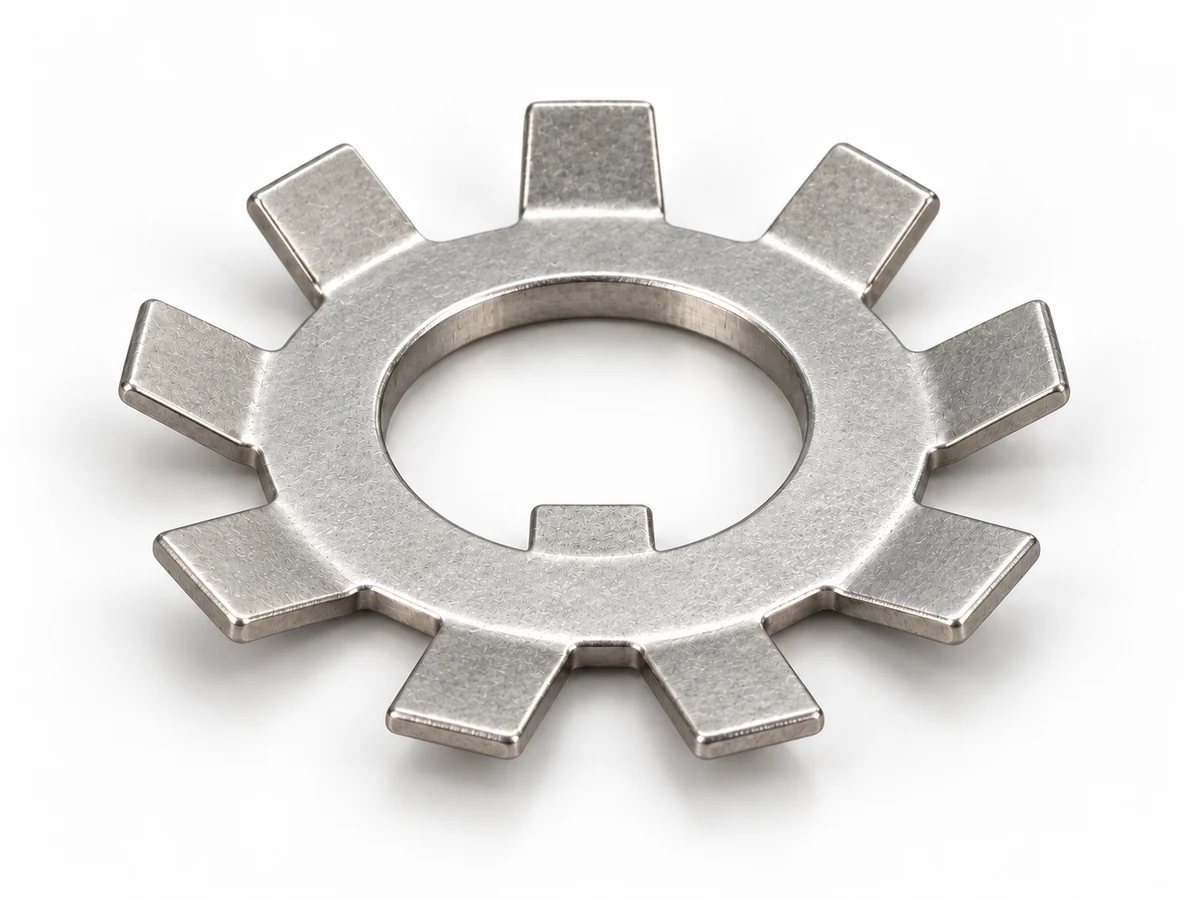

DIN 5406 / ГОСТ 8530-90 Шайбы стопорные многолапчатые для подшипниковых гаек

Шайбы MB, MBL, AMB и BMB по ГОСТ 8530 сохранены отдельными исполнениями.

Общая карточка объединяет назначение. Размеры DIN 5406 и ГОСТ 8530 выбираются раздельно; совпадение обозначения не доказывает взаимозаменяемость.

DIN 5406 / ГОСТ 8530-90 Шайбы стопорные многолапчатые для подшипниковых гаек — предметная иллюстрация
DIN 5406 / ГОСТ 8530-90 Шайбы стопорные многолапчатые для подшипниковых гаекПредметная иллюстрация

Выбрать шайбу

Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.

Найти по образцу
Сравнить выбранные конфигурации

Требования выбранной ветви

Связанные обозначения и различия
    Статус стандарта и история изменений

    Статус документа у издателя

    Статус указанной редакции: Не проверен.

    Актуальные сведения реестра ещё не проверены.

    Проверка источника статуса: не выполнена.

    Нормативная геометрия

    Стандарт предусматривает

    Издание 1991 года, полный текст. Проверка содержания: проверена только часть. Исходные таблицы и исполнения шайб ГОСТ 8530 перенесены без изменений. Гайки и скобы не включены.

    Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.

    Указать требования →К размерам ↓

    Размеры по стандарту

    Обозначения в этих таблицах
    Типоразмер
    Типоразмер
    d₁ — отверстие C11
    d₁ — отверстие C11, mm
    d₂ — по загнутым усикам H12
    d₂ — по загнутым усикам H12, mm
    d₃ — наружный диаметр
    d₃ — наружный диаметр, mm
    f₁ — внутренний усик b14
    f₁ — внутренний усик b14, mm
    f₂ — наружный усик b14
    f₂ — наружный усик b14, mm
    B₁ — отогнутый лепесток
    B₁ — отогнутый лепесток, mm
    B — толщина
    B — толщина, mm
    M — до внутреннего усика
    M — до внутреннего усика, mm
    d₂ min
    d₂ min, mm
    d₂ max
    d₂ max, mm
    Наружных зубьев не менее
    Наружных зубьев не менее, count
    Справочная масса стали
    Справочная масса стали, kg/1000
    code
    code
    nom
    nom, mm
    d
    d, mm
    k
    k, mm
    E
    E, mm
    s
    s, mm
    S
    S, mm
    D4
    D4, mm
    D5
    D5, mm
    z
    z, count
    nut
    nut

    min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.

    Полная размерная таблица стандарта

    ГОСТ 8530-90 · MB

    Число наружных зубьев нечётное, не меньше z. Прочерк массы — отсутствие данных. Поля d₁ C11, f₁/f₂ b14, M C11 сохранены; их численные отклонения требуют проверки. Масса приведена только для MB/MBL, плотность стали 7,85 кг/дм³.

    Проверка этой таблицы: 2026-10-11. Все строки типа MB таблицы 6; точные радиусы и шаг зубьев стандартом численно не заданы.

    Издание 1991 года, полный текст. Источник: ГОСТ 8530-90 · ГОСТ 25346-89. ГОСТ 8530-90, черт. 4, таблица 6; ГОСТ 25346-89, таблица 1

    ГОСТ 8530-90, черт. 4, таблица 6; ГОСТ 25346-89, таблица 1 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
    Типоразмер Типоразмерd₁ — отверстие C11 mmd₁ — отверстие C11d₂ — по загнутым усикам H12 mmd₂ — по загнутым усикам H12d₃ — наружный диаметр mmd₃ — наружный диаметрf₁ — внутренний усик b14 mmf₁ — внутренний усик b14f₂ — наружный усик b14 mmf₂ — наружный усик b14B₁ — отогнутый лепесток mmB₁ — отогнутый лепестокB — толщина mmB — толщинаM — до внутреннего усика mmM — до внутреннего усикаd₂ min mmd₂ mind₂ max mmd₂ maxНаружных зубьев не менее countНаружных зубьев не менееСправочная масса стали kg/1000Справочная масса стали
    10,013,521,03,03,03,01,08,513,513,689,01,3
    12,017,025,03,03,03,01,010,517,017,189,02,0
    15,021,028,04,04,04,01,013,521,021,2111,02,6
    17,024,032,04,04,04,01,015,524,024,2111,03,2
    20,026,036,04,04,04,01,018,526,026,2111,03,5
    25,032,042,05,05,04,01,2523,032,032,2513,06,4
    30,038,049,05,05,04,01,2527,538,038,2513,07,8
    35,044,057,06,05,04,01,2532,544,044,2513,010,4
    40,050,062,06,06,05,01,2537,550,050,2513,012,3
    45,056,069,06,06,05,01,2542,556,056,313,015,2
    50,061,074,06,06,05,01,2547,561,061,313,016,0
    55,067,081,08,07,05,01,552,567,067,317,019,6
    60,073,086,08,07,06,01,557,573,073,317,025,3
    65,079,092,08,07,06,01,562,579,079,317,029,0
    70,085,098,08,08,06,01,566,585,085,3517,033,4
    75,090,0104,08,08,06,01,571,590,090,3517,035,6
    80,095,0112,010,08,06,01,876,595,095,3517,046,4
    85,0102,0119,010,08,06,01,881,5102,0102,3517,052,4
    90,0108,0126,010,010,08,01,886,5108,0108,3517,062,3
    95,0113,0133,010,010,08,01,891,5113,0113,3517,067,0
    100,0120,0142,012,010,08,01,896,5120,0120,3517,076,5
    105,0126,0145,012,012,010,01,8100,5126,0126,417,082,6
    110,0133,0154,012,012,010,01,8105,5133,0133,417,094,0
    115,0137,0159,012,012,010,02,0110,5137,0137,417,0—
    120,0138,0164,014,012,010,02,0115,0138,0138,417,0105,0
    125,0148,0170,014,012,010,02,0120,0148,0148,417,0118,0
    130,0149,0175,014,012,010,02,0125,0149,0149,417,0113,0
    135,0160,0185,014,014,010,02,0130,0160,0160,417,0144,0
    140,0160,0192,016,014,010,02,0135,0160,0160,417,0142,0
    145,0171,0202,016,014,010,02,0140,0171,0171,417,0168,0
    150,0171,0205,016,014,010,02,0145,0171,0171,417,0155,0
    155,0182,0212,016,016,012,02,5147,5182,0182,4619,0183,0
    160,0182,0217,018,016,012,02,5154,0182,0182,4619,0222,0
    165,0193,0222,018,016,012,02,5157,5193,0193,4619,0234,0
    170,0193,0232,018,016,012,02,5164,0193,0193,4619,0247,0
    180,0203,0242,020,018,012,02,5174,0203,0203,4619,0268,0
    190,0214,0252,020,018,012,02,5184,0214,0214,4619,0278,0
    200,0226,0262,020,018,012,02,5194,0226,0226,4619,0293,0
    220,0250,0292,024,020,014,03,0213,0250,0250,4619,0—
    240,0270,0312,024,020,014,03,0233,0270,0270,5219,0—
    260,0300,0342,028,024,014,03,0253,0300,0300,5219,0—
    280,0320,0362,028,024,014,03,0273,0320,0320,5719,0—

    Полная размерная таблица стандарта

    ГОСТ 8530-90 · MBL

    Число наружных зубьев нечётное, не меньше z. Прочерк массы — отсутствие данных. Поля d₁ C11, f₁/f₂ b14, M C11 сохранены; их численные отклонения требуют проверки. Масса приведена только для MB/MBL, плотность стали 7,85 кг/дм³.

    Проверка этой таблицы: 2026-10-11. Все строки типа MBL таблицы 6; точные радиусы и шаг зубьев стандартом численно не заданы.

    Издание 1991 года, полный текст. Источник: ГОСТ 8530-90 · ГОСТ 25346-89. ГОСТ 8530-90, черт. 4, таблица 6; ГОСТ 25346-89, таблица 1

    ГОСТ 8530-90, черт. 4, таблица 6; ГОСТ 25346-89, таблица 1 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
    Типоразмер Типоразмерd₁ — отверстие C11 mmd₁ — отверстие C11d₂ — по загнутым усикам H12 mmd₂ — по загнутым усикам H12d₃ — наружный диаметр mmd₃ — наружный диаметрf₁ — внутренний усик b14 mmf₁ — внутренний усик b14f₂ — наружный усик b14 mmf₂ — наружный усик b14B₁ — отогнутый лепесток mmB₁ — отогнутый лепестокB — толщина mmB — толщинаM — до внутреннего усика mmM — до внутреннего усикаd₂ min mmd₂ mind₂ max mmd₂ maxНаружных зубьев не менее countНаружных зубьев не менееСправочная масса стали kg/1000Справочная масса стали
    120,0135,0148,014,012,0—2,0115,0135,0135,419,077,0
    130,0145,0158,014,012,0—2,0125,0145,0145,419,087,0
    140,0155,0170,016,012,0—2,0135,0155,0155,419,0109,0
    150,0170,0186,016,014,0—2,0145,0170,0170,419,0113,0
    160,0180,0197,018,014,0—2,5154,0180,0180,419,0162,0
    170,0190,0209,018,016,0—2,5164,0190,0190,4619,0170,0
    180,0200,0215,020,016,0—2,5174,0200,0200,4619,0180,0
    190,0210,0228,020,016,0—2,5184,0210,0210,4619,0205,0
    200,0222,0248,020,018,0—2,5194,0222,0222,4619,0214,0

    Полная размерная таблица стандарта

    ГОСТ 8530-90 · AMB

    Число наружных зубьев нечётное, не меньше z. Прочерк массы — отсутствие данных. Поля d₁ C11, f₁/f₂ b14, M C13 сохранены; их численные отклонения требуют проверки. Масса приведена только для MB/MBL, плотность стали 7,85 кг/дм³.

    Проверка этой таблицы: 2026-10-11. Все строки типа AMB таблицы 6; точные радиусы и шаг зубьев стандартом численно не заданы.

    Издание 1991 года, полный текст. Источник: ГОСТ 8530-90 · ГОСТ 25346-89. ГОСТ 8530-90, черт. 4, таблица 6; ГОСТ 25346-89, таблица 1

    ГОСТ 8530-90, черт. 4, таблица 6; ГОСТ 25346-89, таблица 1 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
    Типоразмер Типоразмерd₁ — отверстие C11 mmd₁ — отверстие C11d₂ — по загнутым усикам H12 mmd₂ — по загнутым усикам H12d₃ — наружный диаметр mmd₃ — наружный диаметрf₁ — внутренний усик b14 mmf₁ — внутренний усик b14f₂ — наружный усик b14 mmf₂ — наружный усик b14B₁ — отогнутый лепесток mmB₁ — отогнутый лепестокB — толщина mmB — толщинаM — до внутреннего усика mmM — до внутреннего усикаd₂ min mmd₂ mind₂ max mmd₂ maxНаружных зубьев не менее countНаружных зубьев не менееСправочная масса стали kg/1000Справочная масса стали
    10,013,521,03,03,03,01,08,513,513,689,0—
    12,017,025,03,03,03,01,010,517,017,189,0—
    15,021,028,04,04,04,01,013,521,021,2111,0—
    17,024,032,04,04,04,01,015,524,024,2111,0—
    20,026,036,04,04,04,01,018,526,026,2111,0—
    25,032,042,05,05,04,01,2523,032,032,2513,0—
    30,038,049,05,05,04,01,2527,538,038,2513,0—
    35,044,057,06,05,04,01,2532,544,044,2513,0—
    40,050,062,06,06,05,01,2537,550,050,2513,0—
    45,056,069,06,06,05,01,2542,556,056,313,0—
    50,061,074,06,06,05,01,2547,561,061,313,0—
    55,067,081,08,07,05,01,552,567,067,317,0—
    60,073,086,08,07,06,01,557,573,073,317,0—
    65,079,092,08,07,06,01,562,579,079,317,0—
    70,085,098,08,08,06,01,566,585,085,3517,0—
    75,090,0104,08,08,06,01,571,590,090,3517,0—
    80,095,0112,010,08,06,01,876,595,095,3517,0—
    85,0102,0119,010,08,06,01,881,5102,0102,3517,0—
    90,0108,0126,010,010,08,01,886,5108,0108,3517,0—
    95,0113,0133,010,010,08,01,891,5113,0113,3517,0—
    100,0120,0142,012,010,08,01,896,5120,0120,3517,0—
    105,0126,0145,012,012,010,01,8100,5126,0126,417,0—
    110,0133,0154,012,012,010,01,8105,5133,0133,417,0—
    115,0137,0159,012,012,010,02,0110,5137,0137,417,0—
    120,0138,0164,014,012,010,02,0115,0138,0138,417,0—
    125,0148,0170,014,012,010,02,0120,0148,0148,417,0—
    130,0149,0175,014,012,010,02,0125,0149,0149,417,0—
    135,0160,0185,014,014,010,02,0130,0160,0160,417,0—
    140,0160,0192,016,014,010,02,0135,0160,0160,417,0—
    145,0171,0202,016,014,010,02,0140,0171,0171,417,0—
    150,0171,0205,016,014,010,02,0145,0171,0171,417,0—
    155,0182,0212,016,016,012,02,5147,5182,0182,4619,0—
    160,0182,0217,018,016,012,02,5154,0182,0182,4619,0—
    165,0193,0222,018,016,012,02,5157,5193,0193,4619,0—
    170,0193,0232,018,016,012,02,5164,0193,0193,4619,0—
    180,0203,0242,020,018,012,02,5174,0203,0203,4619,0—
    190,0214,0252,020,018,012,02,5184,0214,0214,4619,0—
    200,0226,0262,020,018,012,02,5194,0226,0226,4619,0—
    220,0250,0292,024,020,014,03,0213,0250,0250,4619,0—
    240,0270,0312,024,020,014,03,0233,0270,0270,5219,0—
    260,0300,0342,028,024,014,03,0253,0300,0300,5219,0—
    280,0320,0362,028,024,014,03,0273,0320,0320,5719,0—

    Полная размерная таблица стандарта

    ГОСТ 8530-90 · BMB

    Число наружных зубьев нечётное, не меньше z. Прочерк массы — отсутствие данных. Поля d₁ C11, f₁/f₂ b14, M C13 сохранены; их численные отклонения требуют проверки. Масса приведена только для MB/MBL, плотность стали 7,85 кг/дм³.

    Проверка этой таблицы: 2026-10-11. Все строки типа BMB таблицы 6; точные радиусы и шаг зубьев стандартом численно не заданы.

    Издание 1991 года, полный текст. Источник: ГОСТ 8530-90 · ГОСТ 25346-89. ГОСТ 8530-90, черт. 4, таблица 6; ГОСТ 25346-89, таблица 1

    ГОСТ 8530-90, черт. 4, таблица 6; ГОСТ 25346-89, таблица 1 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
    Типоразмер Типоразмерd₁ — отверстие C11 mmd₁ — отверстие C11d₂ — по загнутым усикам H12 mmd₂ — по загнутым усикам H12d₃ — наружный диаметр mmd₃ — наружный диаметрf₁ — внутренний усик b14 mmf₁ — внутренний усик b14f₂ — наружный усик b14 mmf₂ — наружный усик b14B₁ — отогнутый лепесток mmB₁ — отогнутый лепестокB — толщина mmB — толщинаM — до внутреннего усика mmM — до внутреннего усикаd₂ min mmd₂ mind₂ max mmd₂ maxНаружных зубьев не менее countНаружных зубьев не менееСправочная масса стали kg/1000Справочная масса стали
    15,021,028,04,04,04,01,512,121,021,2111,0—
    17,024,032,04,04,04,01,514,124,024,2111,0—
    20,026,036,04,04,04,01,517,226,026,2111,0—
    25,032,042,05,05,04,01,521,832,032,2513,0—
    30,038,049,05,05,04,01,526,838,038,2513,0—
    35,044,057,06,05,04,01,531,744,044,2513,0—
    40,050,062,06,06,05,01,836,450,050,2513,0—
    45,056,069,06,06,05,01,841,456,056,313,0—
    50,061,074,06,06,05,01,846,461,061,313,0—
    55,067,081,08,07,05,01,851,067,067,317,0—
    60,073,086,08,07,06,02,055,873,073,317,0—
    65,079,092,08,07,06,02,060,879,079,317,0—
    70,085,098,08,08,06,02,065,885,085,3517,0—
    75,090,0104,08,08,06,02,570,490,090,3517,0—
    80,095,0112,010,08,06,02,575,095,095,3517,0—
    85,0102,0119,010,08,06,02,580,0102,0102,3517,0—
    90,0108,0126,010,010,08,03,084,5108,0108,3517,0—
    95,0113,0133,010,010,08,03,089,5113,0113,3517,0—
    100,0120,0142,012,010,08,03,094,5120,0120,3517,0—
    105,0126,0145,012,012,010,03,099,5126,0126,417,0—
    110,0133,0154,012,012,010,03,5104,0133,0133,417,0—
    115,0137,0159,012,012,010,03,5109,0137,0137,417,0—
    120,0138,0164,014,012,010,04,0113,0138,0138,417,0—
    125,0148,0170,014,012,010,04,0118,0148,0148,417,0—
    130,0149,0175,014,012,010,04,0123,0149,0149,417,0—
    135,0160,0185,014,014,010,04,0128,0160,0160,417,0—
    140,0160,0192,016,014,010,04,0133,0160,0160,417,0—
    145,0171,0202,016,014,010,04,0138,0171,0171,417,0—
    150,0171,0205,016,014,010,05,0142,0171,0171,417,0—
    155,0182,0212,016,016,012,05,0146,0182,0182,4619,0—
    160,0182,0217,018,016,012,05,0151,0182,0182,4619,0—
    165,0193,0222,018,016,012,05,0156,0193,0193,4619,0—
    170,0193,0232,018,016,012,05,0161,0193,0193,4619,0—
    180,0203,0242,020,018,012,05,0171,0203,0203,4619,0—
    190,0214,0252,020,018,012,05,0181,0214,0214,4619,0—
    200,0226,0262,020,018,012,05,0191,0226,0226,4619,0—
    220,0250,0292,024,020,014,05,0211,0250,0250,4619,0—
    240,0270,0312,024,020,014,05,0231,0270,0270,5219,0—
    260,0300,0342,028,024,014,05,0250,0300,0300,5219,0—
    280,0320,0362,028,024,014,05,0270,0320,0320,5719,0—

    Проверенная выборка изготовителя

    DIN 5406 — серия MB изготовителя PTI

    Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.

    Проверка этой таблицы: 2026-10-20. 38 строк выбранного источника; это не заявление о полноте всех редакций стандарта.

    Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 5406 · MB · PTI. DIN 5406 · MB · PTI, размерная таблица

    DIN 5406 · MB · PTI, размерная таблица Размеры в миллиметрах. Геометрия указанной серии изготовителя; не подтверждение поставки и не полная проверка DIN.
    code codenom mmnomd mmdk mmkE mmEs mmsS mmSD4 mmD4D5 mmD5z countznut nut
    10,010,08,53,01,03,013,021,09KM00
    12,012,010,53,01,03,017,025,09KM01
    15,015,013,54,01,04,021,028,013KM02
    17,017,015,54,01,04,024,032,013KM03
    20,020,018,54,01,04,026,036,013KM04
    25,025,023,05,01,25,032,042,013KM05
    30,030,027,55,01,25,038,049,013KM06
    35,035,032,56,01,25,044,057,015KM07
    40,040,037,56,01,26,050,062,015KM08
    45,045,042,56,01,26,056,069,017KM09
    50,050,047,56,01,26,061,074,017KM10
    55,055,052,58,01,27,067,081,017KM11
    60,060,057,58,01,57,073,086,017KM12
    65,065,062,58,01,57,079,092,019KM13
    70,070,066,58,01,58,085,098,019KM14
    75,075,071,58,01,58,090,0104,019KM15
    80,080,076,510,01,88,095,0112,019KM16
    85,085,081,510,01,88,0102,0119,019KM17
    90,090,086,510,01,810,0108,0126,019KM18
    95,095,091,510,01,810,0113,0133,019KM19
    100,0100,096,512,01,810,0120,0142,019KM20
    105,0105,0100,512,01,812,0126,0145,019KM21
    110,0110,0105,512,01,812,0133,0154,019KM22
    115,0115,0110,512,02,012,0137,0159,019KM23
    120,0120,0115,014,02,012,0138,0164,019KM24
    125,0125,0120,014,02,012,0148,0170,019KM25
    130,0130,0125,014,02,012,0149,0175,019KM26
    135,0135,0130,014,02,014,0160,0185,019KM27
    140,0140,0135,016,02,014,0160,0192,019KM28
    145,0145,0140,016,02,014,0172,0202,019KM29
    150,0150,0145,016,02,014,0171,0205,019KM30
    155,0155,0147,516,02,516,0182,0212,019KM31
    160,0160,0154,018,02,516,0182,0217,019KM32
    165,0165,0157,518,02,516,0193,0222,019KM33
    170,0170,0164,018,02,516,0193,0232,019KM34
    180,0180,0174,020,02,518,0203,0242,019KM36
    190,0190,0184,020,02,518,0214,0252,019KM38
    200,0200,0194,020,02,518,0226,0262,019KM40

    Исполнения по стандарту

    Исполнения проходят проверку по нормативному документу.

    Связанные ГОСТ / DIN / ISO

    Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.

    Подбор сопрягаемых изделий выполняется по требованиям соединения.

    Согласование поставки

    Исполнение для вашей задачи

    Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.

    Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

    Подтверждённые исполнения поставки

    Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

    Параметры вашей заявки

    Укажите требования к конкретному изделию. Значения не заполняются из таблицы автоматически.

    Комбинация требует технической проверки.

    Цена, наличие и срок поставки — после согласования. Чертежи и спецификации — по электронной почте.

    Документы и проверка данных

    Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

    Источники опубликованных данных
    • ГОСТ 25346-89. Расшифровка IT12–IT16 и полей H/h системы допусков, использованной в издании 2006 года. Пп. 1.1.21–1.1.22, 1.3.3, 2.2; таблица 1, с. 7 (PDF 7), интервалы до 180 мм Проверено: 2026-10-04. Нормативный источник и область проверки ↗
    • ГОСТ 8530-90. Шайбы: четыре типа, чертёж 4, таблица 6, требования и справочное сопряжение. Пп. 1.5–1.9, черт. 4, табл. 6; пп. 2.1, 2.2, 2.6; разделы 3–5; приложение, табл. 9 Проверено: 2026-10-11. Нормативный источник и область проверки ↗
    • DIN 5406 · MB · PTI. Данные изготовителя PTI Europa A/S. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
    Что ещё требует проверки
    • Полный DIN 5406:2011-04; численные C11/C13/b14 ГОСТ 8530; точный профиль зубьев.
    Все шайбы ←
