ГОСТ 13464-77 Шайбы стопорные уменьшенные с лапкой

Длинная лапка фиксируется относительно корпуса, поперечная лапка отгибается к грани шестигранной гайки или головки болта. Уменьшенные размеры под ключ требуют своего крепежа. После пластического отгиба пригодность к повторному использованию проверяется отдельно.

Исполнения 1 и 2 сохраняют собственную форму концов. Размеры и обозначение в заявке соответствуют выбранному исполнению.

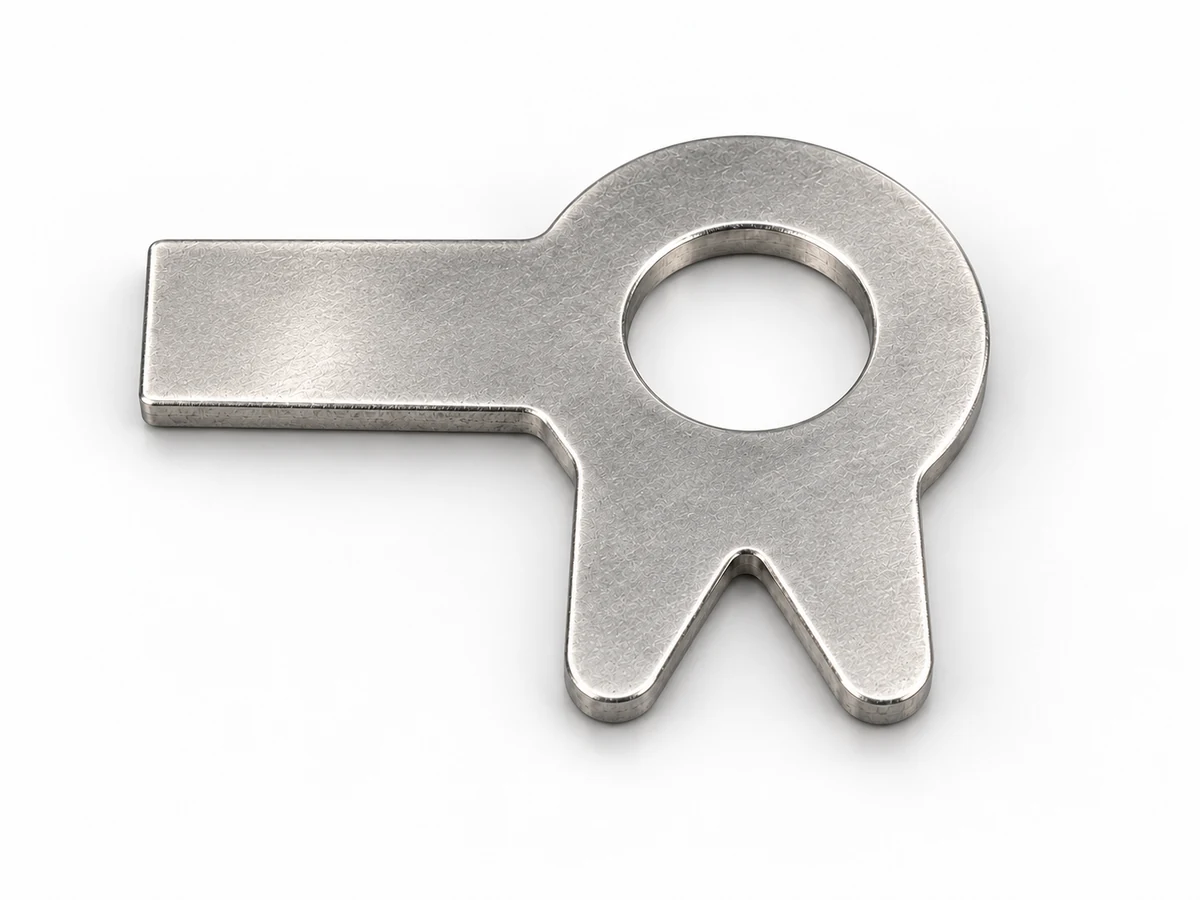

ГОСТ 13464-77 Шайбы стопорные уменьшенные с лапкой — предметная иллюстрация — **ГОСТ 13464-77 Шайбы стопорные уменьшенные с лапкой**Предметная иллюстрация

Выбрать шайбу

Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.

Нормативная ветвьИсполнение и размер

Найти по образцу

Сравнить выбранные конфигурации

Требования выбранной ветви

Связанные обозначения и различия

Для переключения чертежа включите JavaScript. Все нормативные таблицы, исполнения, источники и обычная форма заявки находятся ниже.

Статус стандарта и история изменений

Применение стандарта в РФ

Статус документа в фонде: Не проверен.

Актуальные сведения реестра ещё не проверены.

Проверка источника статуса: не выполнена.

Нормативная геометрия

Стандарт предусматривает

Стандартинформ, 2006; изменения № 1, 2; поправка ИУС 9-2025. Проверка содержания: проверена только часть. Сохранён исходный проверенный размерный ряд и оба исполнения этого ГОСТ; другие конструкции вынесены в отдельные карточки.

Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.

Указать требования →К размерам ↓

Размеры по стандарту

Обозначения в этих таблицах

B: B, mm
B₁: B₁, mm
L от оси: L от оси, mm
L₁ от оси: L₁ от оси, mm
s: s, mm
r выреза: r выреза, mm
Радиус конца (справ.): Радиус конца (справ.), mm
Несимметричность max: Несимметричность max, mm
Масса стальных шайб (справ.): Масса стальных шайб (справ.), kg/1000
d: d, mm
d₁: d₁, mm
d₂ круглой части: d₂ круглой части, mm
Радиус сопряжения: Радиус сопряжения, mm
d2_min: d2_min, mm
d2_max: d2_max, mm
B_min: B_min, mm
B_max: B_max, mm
B1_min: B1_min, mm
B1_max: B1_max, mm
L_min: L_min, mm
L_max: L_max, mm
L1_min: L1_min, mm
L1_max: L1_max, mm
r_min: r_min, mm
r_max: r_max, mm
rj_min: rj_min, mm
rj_max: rj_max, mm
s_min: s_min, mm
s_max: s_max, mm

min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.

Полная размерная таблица стандарта

ГОСТ 13464-77 — полный размерный ряд

L и L₁ измеряются от оси отверстия. Масса — справочная для стали; коэффициенты 1,009 для коррозионно-стойкой стали и 1,080 для латуни. Размеры в скобках не рекомендуются. Поправка ИУС 9-2025: d₂ при d=20 исправлен с 17 на 27 мм.

Проверка этой таблицы: 2026-10-11. Все строки, размеры выступов, радиусы, несимметричность и масса. Численные пределы В12 не заменены H12.

Стандартинформ, 2006; изменения № 1, 2; поправка ИУС 9-2025. Источник: ГОСТ 13464-77 · ГОСТ 18123-82 · ГОСТ 25346-89 · Поправка к ГОСТ 13464-77. ГОСТ 13464-77, п. 2 и приложения; ГОСТ 18123-82, табл. 2; ГОСТ 25346-89, табл. 1

ГОСТ 13464-77, п. 2 и приложения; ГОСТ 18123-82, табл. 2; ГОСТ 25346-89, табл. 1 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
B₁ mmB₁	L от оси mmL от оси	L₁ от оси mmL₁ от оси	s mms	r выреза mmr выреза	Радиус конца (справ.) mmРадиус конца (справ.)	Несимметричность max mmНесимметричность max	Масса стальных шайб (справ.) kg/1000Масса стальных шайб (справ.)	d mmd	d₁ mmd₁	d₂ круглой части mmd₂ круглой части	Радиус сопряжения mmРадиус сопряжения	d2_min mmd2_min	d2_max mmd2_max	B_min mmB_min	B_max mmB_max	B1_min mmB1_min	B1_max mmB1_max	L_min mmL_min	L_max mmL_max	L1_min mmL1_min	L1_max mmL1_max	r_min mmr_min	r_max mmr_max	rj_min mmrj_min	rj_max mmrj_max	s_min mms_min	s_max mms_max
7,5	12	9	0,8	0,5	0,8	0,2	0,673	6	6	10	0,5	9,64	10	5,7	6	7,14	7,5	11,65	12,35	8,71	9,29	0,4	0,6	0,4	0,6	0,7	0,9
9	14	11	1	0,5	0,8	0,2	1,109	8	8	12	0,5	11,57	12	6,64	7	8,64	9	13,65	14,35	10,65	11,35	0,4	0,6	0,4	0,6	0,9	1,1
10	18	13	1	1	1	0,2	1,518	10	10	14	1	13,57	14	7,64	8	9,64	10	17,65	18,35	12,65	13,35	0,7	1,3	0,7	1,3	0,9	1,1
11	20	15	1	1	1	0,2	2,077	12	12	17	1	16,57	17	9,64	10	10,57	11	19,58	20,42	14,65	15,35	0,7	1,3	0,7	1,3	0,9	1,1
12	24	17	1,2	1,2	0,6	0,25	3,146	14	14	19	1,2	18,48	19	10,57	11	11,57	12	23,58	24,42	16,65	17,35	0,9	1,5	0,9	1,5	1,0	1,4
13	26	18	1,2	1,2	1,2	0,25	3,809	16	16	22	1,2	21,48	22	11,57	12	12,57	13	25,58	26,42	17,65	18,35	0,9	1,5	0,9	1,5	1,0	1,4
14	30	20	1,2	1,2	1,2	0,25	4,765	18	18	24	1,2	23,48	24	13,57	14	13,57	14	29,58	30,42	19,58	20,42	0,9	1,5	0,9	1,5	1,0	1,4
16	32	22	1,2	1,6	1,6	0,25	5,862	20	20	27	1,6	26,48	27	15,57	16	15,57	16	31,5	32,5	21,58	22,42	1,3	1,9	1,3	1,9	1,0	1,4
18	34	24	1,2	1,6	2	0,25	7,061	22	22	30	1,6	29,48	30	17,57	18	17,57	18	33,5	34,5	23,58	24,42	1,3	1,9	1,3	1,9	1,0	1,4
19	38	25	1,2	1,6	2	0,25	8,056	24	24	32	1,6	31,38	32	18,48	19	18,48	19	37,5	38,5	24,58	25,42	1,3	1,9	1,3	1,9	1,0	1,4

Исполнения по стандарту

Исполнения проходят проверку по нормативному документу.

Связанные ГОСТ / DIN / ISO

Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.

Подбор сопрягаемых изделий выполняется по требованиям соединения.

Согласование поставки

Исполнение для вашей задачи

Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.

Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных

ГОСТ 18123-82. Геометрические требования исторического издания; применимость допусков в РФ изменилась с 01.01.2011. Пп. 1.6–1.8, табл. 2, с. 2–3 (PDF 3–4); пп. 3.3–3.7, с. 4 (PDF 5) Проверено: 2026-10-04. Нормативный документ ↗
ГОСТ 25346-89. Расшифровка IT12–IT16 и полей H/h системы допусков, использованной в издании 2006 года. Пп. 1.1.21–1.1.22, 1.3.3, 2.2; таблица 1, с. 7 (PDF 7), интервалы до 180 мм Проверено: 2026-10-04. Нормативный документ ↗
ГОСТ 13464-77. Полный первичный текст: чертёж, таблица и приложения Пункт 2, чертёж и таблица; технические требования и справочные приложения Проверено: 2026-10-11. Нормативный документ ↗
Поправка к ГОСТ 13464-77. Первичный скан поправки: d₂ при d=20 равен 27 Пункт 2, таблица, строка d=20 Проверено: 2026-10-11. Нормативный документ ↗

Что ещё требует проверки

Численные пределы В12 по первичному источнику.
