Стопорные кольца · размеры и определение по образцу
DIN 6799 / ГОСТ 11648-75

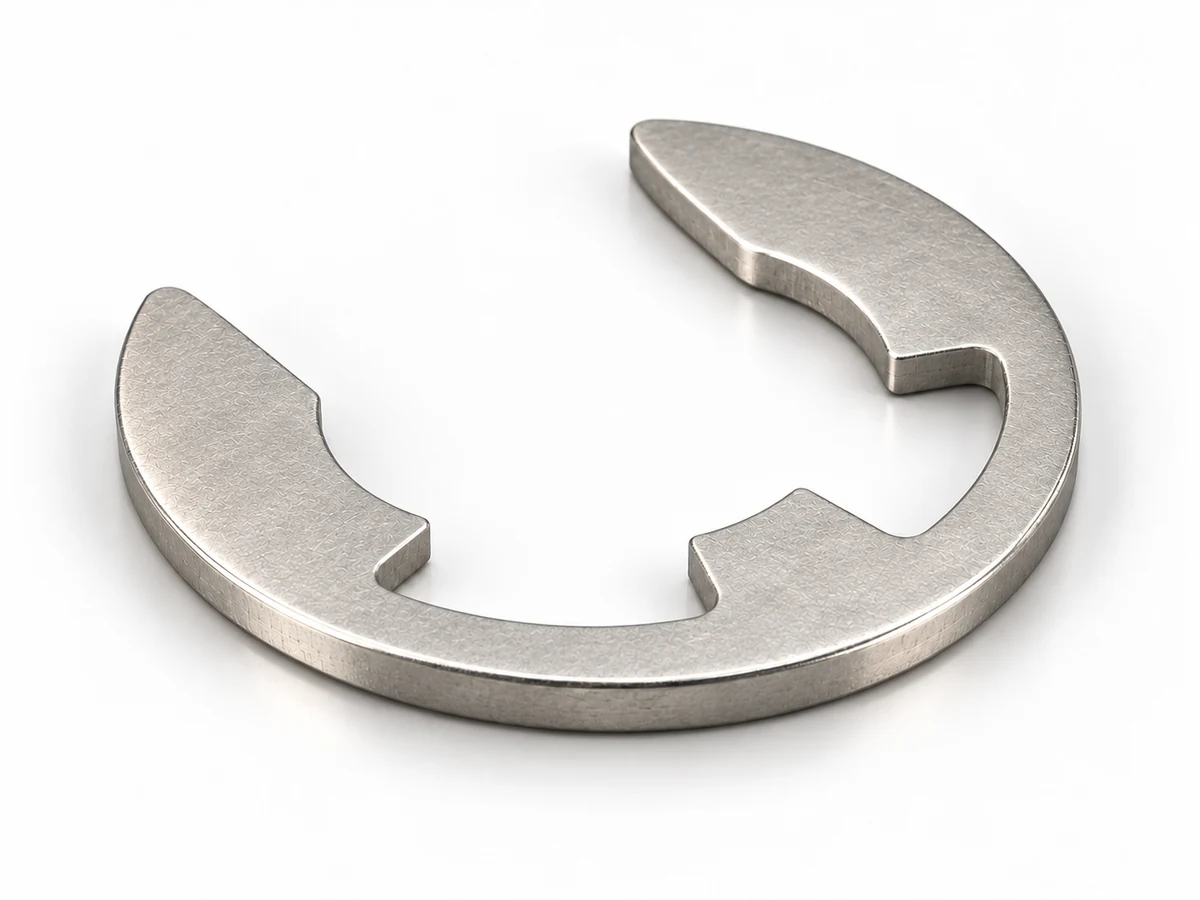

Быстросъёмная шайба / стопорное кольцо DIN 6799 и ГОСТ 11648-75
DIN Media указывает действующую редакцию DIN 6799:2026-05. Ниже приведены общие конструктивные сведения из отдельно проверенной редакции 2011-04; её таблицы не выдаются за размеры редакции 2026 года.
Шайба устанавливается радиально в канавку вала. В проверенном издании номинал обозначения — диаметр канавки d₂, а допустимый диаметр вала d₁ задан диапазоном; их нельзя смешивать.
В этой карточке также представлены шайбы упорные быстросъёмные ГОСТ 11648-75. Размеры и допуски двух документов выбираются раздельно; объединённое представление не означает взаимозаменяемости.
Кольцо передо мной, размер не знаю
Определить кольцо по образцу
Сравните форму и введите доступные замеры свободной, ненагруженной детали. Можно начать с одного размера. Назначение, стандарт и номинал заранее знать не нужно.
Знаю стандарт или условный размер →
Примеры без экранного масштаба. Отверстия, ушки и разрез зависят от конструкции и размера; один признак не доказывает стандарт. У эксцентрического кольца радиальная ширина меняется, осевая толщина — другой размер.
Загрузка определителя. Основные схемы и таблицы карточек доступны независимо от JavaScript.
Единственный совместимый вариант в базе не доказывает стандарт изготовления, материал, твёрдость, покрытие, происхождение или пригодность под нагрузку. Если вариантов нет, проверьте точки контакта, единицы и свободное состояние; неизвестная деталь может быть вне проверенной базы.
Размер и схема кольца
Загрузка подбора. Исходный пример и полные таблицы доступны ниже.
Исходный пример: DIN 6799 · Нормальное исполнение · d₂ = 30,0 мм.
Условный посадочный диаметр и свободный размер кольца — разные величины. Схема условная, не чертёж для изготовления.
Выберите размер на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр канавки | 30,0 | — | — | мм | |
| Толщина шайбы | 2,5 | 2,47 | 2,53 | мм | Пределы относятся к кольцу до покрытия. |
| Ширина разреза свободной шайбы | 25,8 | 25,716 | 25,884 | мм | Пределы относятся к кольцу до покрытия. |
| Диаметр канавки | 30,0 | 29,87 | 30,0 | мм | |
| Ширина канавки | 2,55 | 2,55 | 2,63 | мм | |
| Ширина буртика, не менее | — | 4,5 | — | мм | |
| Наружный диаметр шайбы в канавке номинального диаметра, не более | — | — | 52,6 | мм | |
| Масса 1000 шт., приблизительно | ≈ 13,5 | — | — | кг/1000 шт. | |
| Рабочий внутренний диаметр свободной шайбы | — | — | — | мм | Нормативное число не дано. Не заменять установленным d₃, номинальным d₂ или расчётным контуром. Численное значение не установлено. |
| Наружный диаметр свободной шайбы | — | — | — | мм | Нормативное число не дано. Не заменять установленным d₃, номинальным d₂ или расчётным контуром. Численное значение не установлено. |
| Полный габарит свободной шайбы | — | — | — | мм | Нормативное число не дано. Не заменять установленным d₃, номинальным d₂ или расчётным контуром. Численное значение не установлено. |
| Радиальная ширина свободной шайбы | — | — | — | мм | Нормативное число не дано. Не заменять установленным d₃, номинальным d₂ или расчётным контуром. Численное значение не установлено. |
| Диапазон диаметров вала | — | 32,0 | 42,0 | мм |
Условия выбранной строки
- a — ширина разреза в свободном состоянии. d₃ max относится к установленной шайбе в канавке номинального диаметра.
- Диапазоны валов имеют включённые обе границы; они перекрываются. Один вал может соответствовать нескольким типоразмерам с разными канавками.
- Все допуски до покрытия. По п. 6 верхний предел s может превышаться на толщину требуемого покрытия; для измеренной покрытой детали строгое исключение по s требует сведений о покрытии.
- Проверка плоскостности п. 7.3: проход между вертикальными параллельными пластинами 1,1s. Это не допуск толщины.
Измерение снятого кольца
Состояния свободного кольца, монтажа и сопряжённого узла разделены. Одинаковая буква в разных документах не означает одинаковую измерительную базу.
Измеряйте без деформации от усилия инструмента. Укажите погрешность своего измерения; окно поиска не является допуском стандарта. Не смешивайте свободный рабочий диаметр, габарит с ушками, просвет при монтаже и диаметр канавки.
Полные проверенные таблицы
DIN 6799 · 2011-04 · Нормальное исполнение
Все 18 строк таблицы 1 исторической редакции. Геометрия 2026-05 не сверена.
| d₂, мм | s, мм | a, мм | d₂, мм | m, мм | n, мм | d₃, мм | d₁, мм |
|---|---|---|---|---|---|---|---|
| 0,2 [0,18; 0,22] | 0,58 [0,54; 0,62] | 0,8 [0,76; 0,8] | 0,24 [0,24; 0,28] | ≥ 0,4 | ≤ 2,25 | 1,0…1,4 | |
| 0,3 [0,28; 0,32] | 1,01 [0,97; 1,05] | 1,2 [1,14; 1,2] | 0,34 [0,34; 0,38] | ≥ 0,6 | ≤ 3,25 | 1,4…2,0 | |
| 0,4 [0,38; 0,42] | 1,28 [1,24; 1,32] | 1,5 [1,44; 1,5] | 0,44 [0,44; 0,48] | ≥ 0,8 | ≤ 4,25 | 2,0…2,5 | |
| 0,5 [0,48; 0,52] | 1,61 [1,57; 1,65] | 1,9 [1,84; 1,9] | 0,54 [0,54; 0,59] | ≥ 1,0 | ≤ 4,8 | 2,5…3,0 | |
| 0,6 [0,58; 0,62] | 1,94 [1,9; 1,98] | 2,3 [2,24; 2,3] | 0,64 [0,64; 0,69] | ≥ 1,0 | ≤ 6,3 | 3,0…4,0 | |
| 0,6 [0,58; 0,62] | 2,7 [2,66; 2,74] | 3,2 [3,125; 3,2] | 0,64 [0,64; 0,69] | ≥ 1,0 | ≤ 7,3 | 4,0…5,0 | |
| 0,7 [0,68; 0,72] | 3,34 [3,292; 3,388] | 4,0 [3,925; 4,0] | 0,74 [0,74; 0,79] | ≥ 1,2 | ≤ 9,3 | 5,0…7,0 | |
| 0,7 [0,68; 0,72] | 4,11 [4,062; 4,158] | 5,0 [4,925; 5,0] | 0,74 [0,74; 0,79] | ≥ 1,2 | ≤ 11,3 | 6,0…8,0 | |
| 0,7 [0,68; 0,72] | 5,26 [5,212; 5,308] | 6,0 [5,925; 6,0] | 0,74 [0,74; 0,79] | ≥ 1,2 | ≤ 12,3 | 7,0…9,0 | |
| 0,9 [0,88; 0,92] | 5,84 [5,792; 5,888] | 7,0 [6,91; 7,0] | 0,94 [0,94; 0,99] | ≥ 1,5 | ≤ 14,3 | 8,0…11,0 | |
| 1,0 [0,97; 1,03] | 6,52 [6,462; 6,578] | 8,0 [7,91; 8,0] | 1,05 [1,05; 1,13] | ≥ 1,8 | ≤ 16,3 | 9,0…12,0 | |
| 1,1 [1,07; 1,13] | 7,63 [7,572; 7,688] | 9,0 [8,91; 9,0] | 1,15 [1,15; 1,23] | ≥ 2,0 | ≤ 18,8 | 10,0…14,0 | |
| 1,2 [1,17; 1,23] | 8,32 [8,262; 8,378] | 10,0 [9,91; 10,0] | 1,25 [1,25; 1,33] | ≥ 2,0 | ≤ 20,4 | 11,0…15,0 | |
| 1,3 [1,27; 1,33] | 10,45 [10,38; 10,52] | 12,0 [11,89; 12,0] | 1,35 [1,35; 1,43] | ≥ 2,5 | ≤ 23,4 | 13,0…18,0 | |
| 1,5 [1,47; 1,53] | 12,61 [12,54; 12,68] | 15,0 [14,89; 15,0] | 1,55 [1,55; 1,63] | ≥ 3,0 | ≤ 29,4 | 16,0…24,0 | |
| 1,75 [1,72; 1,78] | 15,92 [15,85; 15,99] | 19,0 [18,87; 19,0] | 1,8 [1,8; 1,88] | ≥ 3,5 | ≤ 37,6 | 20,0…31,0 | |
| 2,0 [1,97; 2,03] | 21,88 [21,796; 21,964] | 24,0 [23,87; 24,0] | 2,05 [2,05; 2,13] | ≥ 4,0 | ≤ 44,6 | 25,0…38,0 | |
| 2,5 [2,47; 2,53] | 25,8 [25,716; 25,884] | 30,0 [29,87; 30,0] | 2,55 [2,55; 2,63] | ≥ 4,5 | ≤ 52,6 | 32,0…42,0 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.
Обозначения и измерительные состояния
- s
- Толщина шайбы; свободное кольцо.
- a
- Ширина разреза свободной шайбы; свободное кольцо.
- d₂
- Диаметр канавки; канавка.
- m
- Ширина канавки; канавка.
- n
- Ширина буртика, не менее; канавка.
- d₃
- Наружный диаметр шайбы в канавке номинального диаметра, не более; монтажное состояние.
- d₁
- Диапазон диаметров вала; сопряжённая деталь.
Теоретическая масса
| d₂, мм | 1000 шт., кг |
|---|---|
| 0,8 | ≈ 0,003 |
| 1,2 | ≈ 0,009 |
| 1,5 | ≈ 0,021 |
| 1,9 | ≈ 0,04 |
| 2,3 | ≈ 0,069 |
| 3,2 | ≈ 0,088 |
| 4,0 | ≈ 0,158 |
| 5,0 | ≈ 0,236 |
| 6,0 | ≈ 0,255 |
| 7,0 | ≈ 0,474 |
| 8,0 | ≈ 0,66 |
| 9,0 | ≈ 1,09 |
| 10,0 | ≈ 1,25 |
| 12,0 | ≈ 1,63 |
| 15,0 | ≈ 3,37 |
| 19,0 | ≈ 6,42 |
| 24,0 | ≈ 8,55 |
| 30,0 | ≈ 13,5 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
ГОСТ 11648-75 · Издание с изменением № 1 (декабрь 1981, ИУС 3-1982) · Нормальное исполнение
Все 8 строк таблицы 1; рекомендуемые канавки и масса отдельно как справочные. Буквенная база соосности в п. 2.5 требует более чёткого первичного экземпляра.
| d, мм | d, мм | D, мм | s, мм | B, мм | b, мм | r, мм | r₁, мм | R, мм | α, ° | β, ° | Tₚ, мм | Tₐ, мм | Tᵦ, ° | Tₒ, мм | d₁, мм | b₁, мм | b₂, мм | R, мм | D, мм | d₀, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 [1,6; 1,7] | 4 [3,88; 4] | 0,4 [0,36; 0,44] | 1,8 [1,8; 2,05] | 1,3 [1,3; 1,4] | 1,3 [1,24; 1,36] | 0,4 [0,4; 0,54] | ≤ 0,1 | 54 [52; 56] | 36 [34; 38] | ≤ 0,1 | ≤ 0,05 | ≤ 1 | ≤ 0,04 | ≈ 1,6 [1,54; 1,6] | ≈ 0,5 [0,5; 0,56] | ≥ 0,4 | ≤ 0,2 | 4 [3,88; 4] | 2…2,5 | |
| 2 [2; 2,1] | 6 [5,88; 6] | 0,4 [0,36; 0,44] | 2,4 [2,4; 2,65] | 1,7 [1,7; 1,8] | 2,1 [2,04; 2,16] | 0,4 [0,4; 0,54] | ≤ 0,1 | 54 [52; 56] | 36 [34; 38] | ≤ 0,1 | ≤ 0,05 | ≤ 1 | ≤ 0,04 | ≈ 2 [1,94; 2] | ≈ 0,5 [0,5; 0,56] | ≥ 0,8 | ≤ 0,2 | 6 [5,88; 6] | 2,5…4 | |
| 3 [3; 3,1] | 9 [8,85; 9] | 0,6 [0,55; 0,65] | 3,6 [3,6; 3,9] | 2,6 [2,6; 2,7] | 3,3 [3,22; 3,38] | 0,6 [0,6; 0,74] | ≤ 0,1 | 54 [52; 56] | 36 [34; 38] | ≤ 0,1 | ≤ 0,05 | ≤ 1 | ≤ 0,04 | ≈ 3 [2,94; 3] | ≈ 0,7 [0,7; 0,76] | ≥ 1,2 | ≤ 0,2 | 9 [8,85; 9] | 4…6 | |
| 5 [5; 5,12] | 12 [11,82; 12] | 0,8 [0,75; 0,85] | 5,5 [5,5; 5,8] | 4,4 [4,4; 4,5] | 4,4 [4,32; 4,48] | 0,6 [0,6; 0,74] | ≤ 0,1 | 54 [52; 56] | 36 [34; 38] | ≤ 0,1 | ≤ 0,05 | ≤ 1 | ≤ 0,04 | ≈ 5 [4,925; 5] | ≈ 0,9 [0,9; 0,96] | ≥ 1,2 | ≤ 0,2 | 12 [11,82; 12] | 6…8 | |
| 7 [7; 7,15] | 15 [14,82; 15] | 1 [0,93; 1,07] | 8 [8; 8,36] | 6,2 [6,2; 6,3] | 5,6 [5,52; 5,68] | 0,6 [0,6; 0,74] | ≤ 0,1 | 54 [52; 56] | 36 [34; 38] | ≤ 0,1 | ≤ 0,05 | ≤ 1 | ≤ 0,05 | ≈ 7 [6,91; 7] | ≈ 1,1 [1,1; 1,2] | ≥ 1,2 | ≤ 0,2 | 15 [14,82; 15] | 8…10 | |
| 9 [9; 9,15] | 18 [17,82; 18] | 1,2 [1,12; 1,28] | 10 [10; 10,36] | 8 [8; 8,1] | 6,8 [6,7; 6,9] | 0,6 [0,6; 0,74] | ≤ 0,1 | 54 [52; 56] | 36 [34; 38] | ≤ 0,1 | ≤ 0,1 | ≤ 1 | ≤ 0,05 | ≈ 9 [8,91; 9] | ≈ 1,4 [1,4; 1,5] | ≥ 2 | ≤ 0,2 | 18 [17,82; 18] | 10…12,5 | |
| 12 [12; 12,18] | 24 [23,79; 24] | 1,2 [1,12; 1,28] | 13 [13; 13,43] | 10,8 [10,8; 10,9] | 9,5 [9,4; 9,6] | 0,6 [0,6; 0,74] | ≤ 0,1 | 54 [52; 56] | 36 [34; 38] | ≤ 0,1 | ≤ 0,1 | ≤ 1 | ≤ 0,05 | ≈ 12 [11,89; 12] | ≈ 1,4 [1,4; 1,5] | ≥ 2,5 | ≤ 0,2 | 24 [23,79; 24] | 12,5…16 | |
| 15 [15; 15,18] | 30 [29,79; 30] | 1,6 [1,49; 1,71] | 16 [16; 16,43] | 13,5 [13,5; 13,6] | 12 [11,88; 12,12] | 0,6 [0,6; 0,74] | ≤ 0,1 | 54 [52; 56] | 36 [34; 38] | ≤ 0,1 | ≤ 0,1 | ≤ 1 | ≤ 0,05 | ≈ 15 [14,89; 15] | ≈ 1,8 [1,8; 1,9] | ≥ 3,5 | ≤ 0,2 | 30 [29,79; 30] | 16…20 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.
Обозначения и измерительные состояния
- d
- Внутренний диаметр свободной шайбы; свободное кольцо.
- D
- Наружный диаметр свободной шайбы; свободное кольцо.
- s
- Толщина шайбы; свободное кольцо.
- B
- Наружная ширина входа; свободное кольцо.
- b
- Ширина паза А; свободное кольцо.
- r
- Радиус внутренней выборки; свободное кольцо.
- r₁
- Радиус переходов; свободное кольцо.
- R
- Радиус у рабочего внутреннего выступа, не более; свободное кольцо.
- α
- Угол боковой выборки; свободное кольцо.
- β
- Угол среднего выступа Б; свободное кольцо.
- Tₚ
- Допуск плоскостности; свободное кольцо.
- Tₐ
- Симметричность паза А относительно оси d; свободное кольцо.
- Tᵦ
- Несимметричность выступа Б, не более; свободное кольцо.
- Tₒ
- Соосность указанных диаметральных поверхностей; свободное кольцо.
- d₁
- Рекомендуемый диаметр канавки; канавка.
- b₁
- Рекомендуемая ширина канавки; канавка.
- b₂
- Рекомендуемое расстояние до торца, не менее; канавка.
- R
- Рекомендуемый радиус дна канавки, не более; канавка.
- D
- Габарит свободной шайбы по наружной окружности; свободное кольцо.
- d₀
- Диапазон диаметров вала; сопряжённая деталь.
Теоретическая масса
| d, мм | 1000 шт., кг |
|---|---|
| 1,6 | ≈ 0,024 |
| 2 | ≈ 0,056 |
| 3 | ≈ 0,18 |
| 5 | ≈ 0,386 |
| 7 | ≈ 0,693 |
| 9 | ≈ 1,13 |
| 12 | ≈ 1,94 |
| 15 | ≈ 4,039 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
Нормативные требования и пояснения
- Основные размеры
- d₂ — канавка; d₁ — вал; s — толщина; a — раскрытие; m — ширина канавки
- Контроль функции
- Три установки и два снятия; при третьей установке шайба сохраняет упругое удержание
- Несущая способность
- Проверяют отдельно шайбу и канавку, включая форму прилегающей кромки детали
- Вращение
- В проверенном издании установлена частота отделения шайбы; она не является автоматически допустимой рабочей частотой
Область подтверждённых данных
Полная геометрия DIN относится к указанной исторической редакции; редакция 2026-05 не импортирована без полного текста.
Форма ненормированных участков может выбираться изготовителем; рисунок условный.
Нормативные размеры не подтверждают наличие, материал или применимость под нагрузкой.
DIN 6799 · Нормальное исполнение · d₂ = 30,0 мм
2011-04
Исходный пример; справочный лист, не чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр канавки | 30,0 | — | — | мм | |
| Толщина шайбы | 2,5 | 2,47 | 2,53 | мм | Пределы относятся к кольцу до покрытия. |
| Ширина разреза свободной шайбы | 25,8 | 25,716 | 25,884 | мм | Пределы относятся к кольцу до покрытия. |
| Диаметр канавки | 30,0 | 29,87 | 30,0 | мм | |
| Ширина канавки | 2,55 | 2,55 | 2,63 | мм | |
| Ширина буртика, не менее | — | 4,5 | — | мм | |
| Наружный диаметр шайбы в канавке номинального диаметра, не более | — | — | 52,6 | мм | |
| Масса 1000 шт., приблизительно | ≈ 13,5 | — | — | кг/1000 шт. | |
| Рабочий внутренний диаметр свободной шайбы | — | — | — | мм | Нормативное число не дано. Не заменять установленным d₃, номинальным d₂ или расчётным контуром. Численное значение не установлено. |
| Наружный диаметр свободной шайбы | — | — | — | мм | Нормативное число не дано. Не заменять установленным d₃, номинальным d₂ или расчётным контуром. Численное значение не установлено. |
| Полный габарит свободной шайбы | — | — | — | мм | Нормативное число не дано. Не заменять установленным d₃, номинальным d₂ или расчётным контуром. Численное значение не установлено. |
| Радиальная ширина свободной шайбы | — | — | — | мм | Нормативное число не дано. Не заменять установленным d₃, номинальным d₂ или расчётным контуром. Численное значение не установлено. |
| Диапазон диаметров вала | — | 32,0 | 42,0 | мм |
a — ширина разреза в свободном состоянии. d₃ max относится к установленной шайбе в канавке номинального диаметра. Диапазоны валов имеют включённые обе границы; они перекрываются. Один вал может соответствовать нескольким типоразмерам с разными канавками. Все допуски до покрытия. По п. 6 верхний предел s может превышаться на толщину требуемого покрытия; для измеренной покрытой детали строгое исключение по s требует сведений о покрытии. Проверка плоскостности п. 7.3: проход между вертикальными параллельными пластинами 1,1s. Это не допуск толщины.
