DIN 7349 Шайбы для болтов с тяжёлыми разрезными втулками

Плоские шайбы для винтов и болтов, работающих с тяжёлыми разрезными втулками по DIN EN ISO 8752. Размер отверстия шайбы необходимо отличать от номинала резьбы.

Таблица показывает геометрию шайбы и соответствующий диаметр втулки. Возможность поставки сочетания проверяется по заявке.

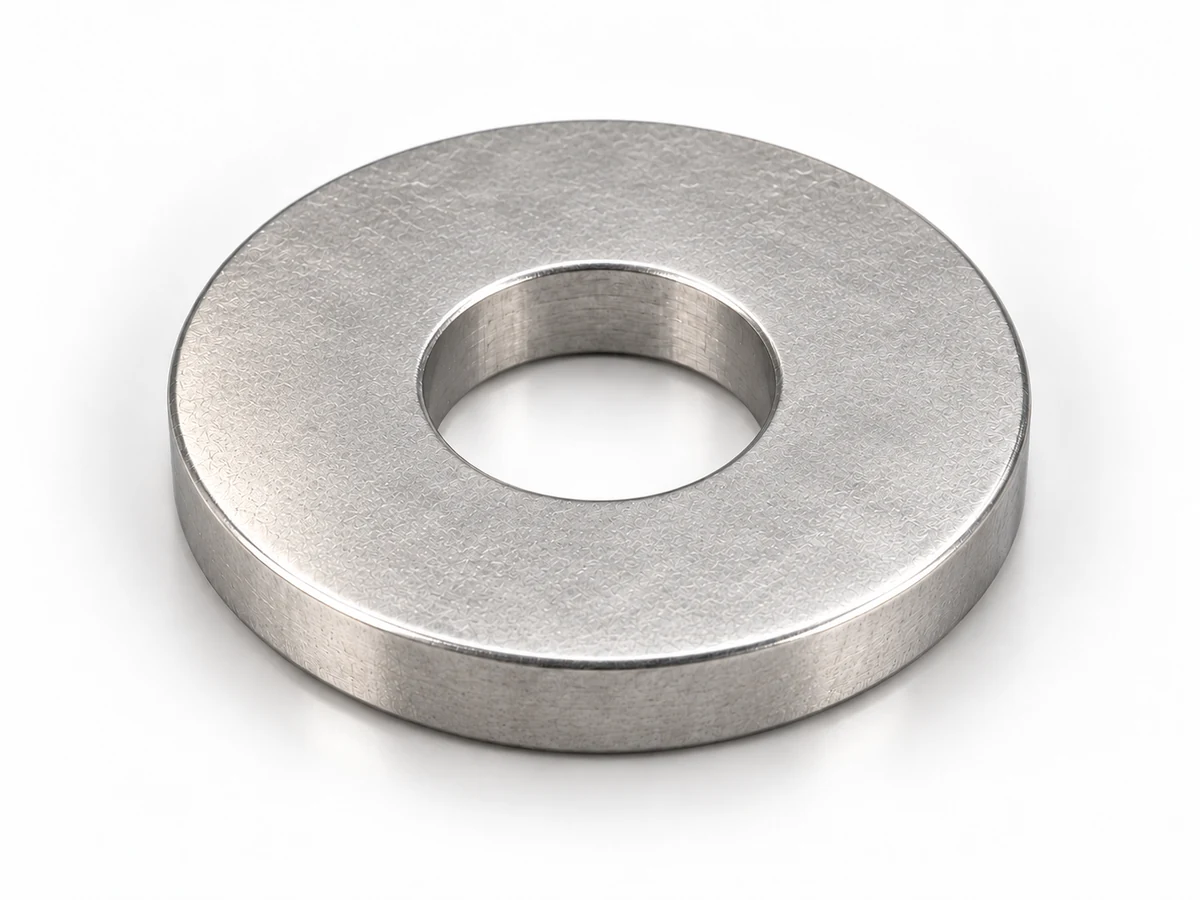

DIN 7349 Шайбы для болтов с тяжёлыми разрезными втулками — предметная иллюстрация
DIN 7349 Шайбы для болтов с тяжёлыми разрезными втулкамиПредметная иллюстрация

Выбрать шайбу

Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.

Найти по образцу
Сравнить выбранные конфигурации

Требования выбранной ветви

Связанные обозначения и различия
    Статус стандарта и история изменений

    Статус документа у издателя

    Статус указанной редакции: Действует.

    DIN Media помечает издание 2009-08 как актуальное. Это статус документа у издателя, не подтверждение применения в РФ.

    Проверка источника статуса: 2026-10-01. DIN Media ↗

    Нормативная геометрия

    Стандарт предусматривает

    Класс точности
    А; DIN EN ISO 4759-3
    Материал
    Сталь; другой материал по согласованию
    Твёрдость
    200 HV при s ≤ 6 мм; 100 HV при s > 6 мм. Иная твёрдость по согласованию.

    DIN 7349:2009-08. Проверка содержания: проверена только часть. Исходные номиналы сохранены; добавлены справочная масса, интерактивная модель и подтверждённые требования. Неполные ссылочные сведения явно отмечены.

    Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.

    Указать требования →К размерам ↓

    Размеры по стандарту

    Обозначения в этих таблицах
    Резьба
    Диаметр резьбы крепежа, мм
    d₁
    Отверстие шайбы, мм
    d₂
    Наружный диаметр, мм
    s
    Толщина, мм
    Втулка
    Номинальный диаметр тяжёлой втулки DIN EN ISO 8752, мм
    Масса 1000 шт.
    Масса 1000 шт., кг
    d1 min
    d1 min, мм
    d1 max
    d1 max, мм
    d2 min
    d2 min, мм
    d2 max
    d2 max, мм
    s min
    s min, мм
    s max
    s max, мм

    min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.

    Полная размерная таблица стандарта

    Шайбы для болтов с тяжёлыми разрезными втулками — размеры

    Номинал крепежа не равен диаметру отверстия шайбы. Масса приближённая.

    Проверка этой таблицы: 2026-10-11. Все строки геометрии и приближённая масса первичной таблицы сверены с изображением. Масса для плотности 7,85 кг/дм³; не подтверждает массу конкретной поставки.

    DIN 7349:2009-08. Источник: DIN 7349 · ГОСТ ISO 4759-3-2015 (ISO 4759-3:2000, IDT). DIN 7349:2009-08, таблица 1, с. 5; пределы: ISO 4759-3:2000, табл. 1, А.1–А.3 (проверенный IDT ГОСТ ISO 4759-3-2015)

    DIN 7349:2009-08, таблица 1, с. 5; пределы: ISO 4759-3:2000, табл. 1, А.1–А.3 (проверенный IDT ГОСТ ISO 4759-3-2015) Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
