Карточка стандарта / Шайбы

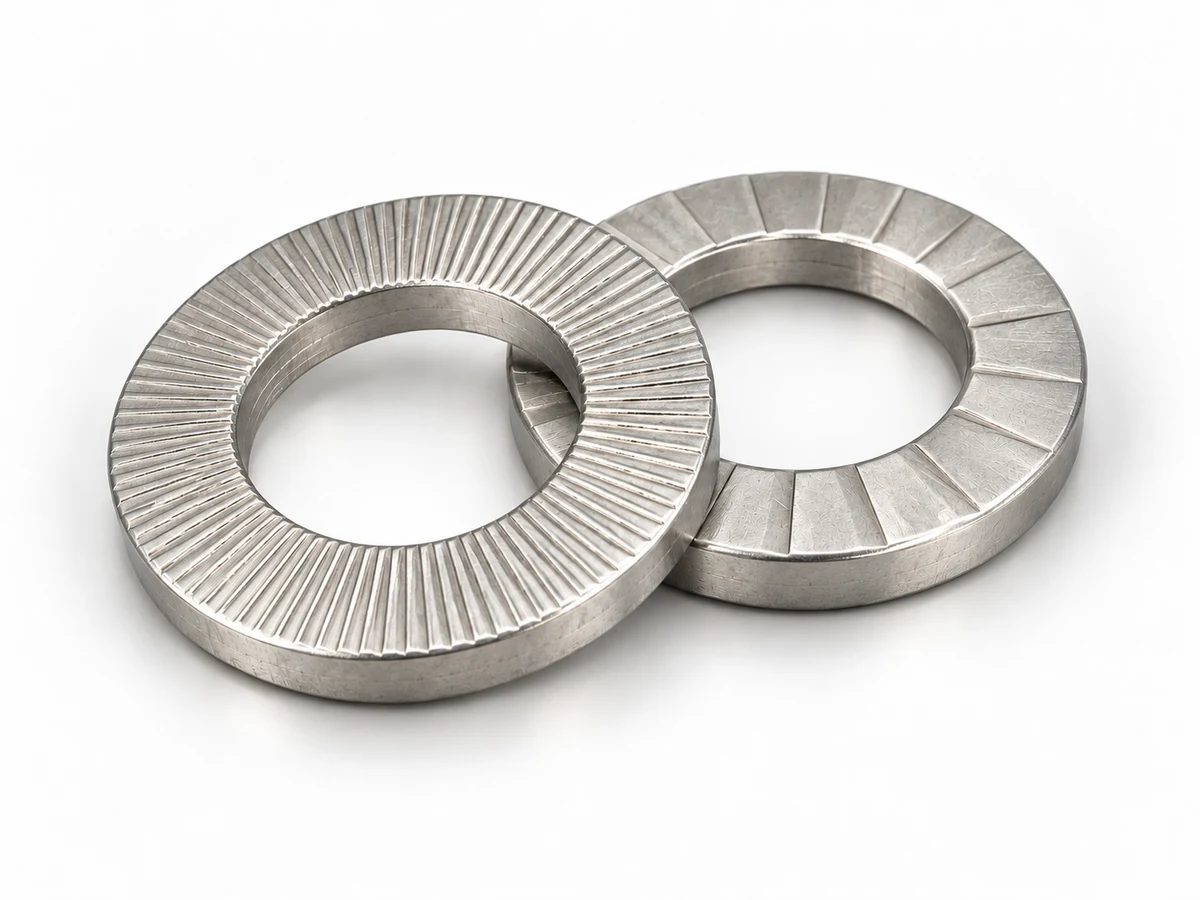

Парные клиновые шайбы Nord-Lock — Standard и SP
Система состоит из двух шайб, установленных кулачками друг к другу и наружными насечками к опорным поверхностям. Единица запроса — пара; T обозначает толщину пары, а не одной детали.
Справочная карточка конкретных серий Nord-Lock Original по руководству 2026. Широкая серия sp и каждый материал имеют собственные строки и пределы. Поставка и оригинальность конкретной партии требуют подтверждения; наличие не заявляется.
Статус документа
Статус документа у издателя
Статус указанной редакции: Не проверен.
Собственные серии изготовителя; это не размерный стандарт DIN или ГОСТ.
Проверка источника статуса: 2026-10-11.
Распространённое каталожное обозначение: DIN 25201
Пара NL10 · Nord-Lock Original · Standard · М10 · EN 1.7182
До затяжки
Сравнить Standard и SP
Пара NL10 · Nord-Lock Original · Standard · М10 · EN 1.7182 ↔ Пара NL10sp · Nord-Lock Original · SP · М10 · EN 1.7182
| Параметр | Nord-Lock Original · Standard — обычный наружный диаметр | Nord-Lock Original · SP — увеличенный наружный диаметр | Разница номиналов |
|---|---|---|---|
| dᵢ — отверстие | 10,7 мм; 10,5…10,9 мм | 10,7 мм; 10,5…10,9 мм | 0 |
| dₒ — наружный диаметр | 16,6 мм; 16,4…16,8 мм | 21 мм; 20,8…21,2 мм | +4,4 |
| T — толщина пары | 2,5 мм; 2,25…2,75 мм | 2,5 мм; 2,25…2,75 мм | 0 |
Параметры, требования и источники
Nord-Lock Original Washers · 00095_NLO_2026_V01 · Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 5
- Кулачки обращены внутрь пары, насечки — к опорным поверхностям; обе половины устанавливают вместе.
- Не рекомендуется установка на подвижные опорные детали, поверхности твёрже шайб, очень мягкие материалы (дерево, пластик) или соединения с большой осадкой.
- Для левой резьбы требуются специальные шайбы; стандартная серия из таблицы к ней автоматически неприменима.
- Рекомендации по моменту затяжки в руководстве — примеры с заданными смазкой, трением и болтом. Момент не назначается только по размеру шайбы.
- Состав единицы запроса: две согласованные шайбы изготовителя. На сквозной болт — две такие пары по монтажной схеме руководства.
- Другие клиновые шайбы, включая обозначения 65Mn/Dacromet у продавцов, не являются этой серией Nord-Lock Original.
- Точные профиль, углы, число кулачков и насечек не опубликованы. На схеме они условные; собственное производство оригинальной серии не заявляется.
- Возможность поставки и оригинальность партии требуют подтверждения.
| dᵢ — отверстие | 10,7 мм; 10,5…10,9 мм |
|---|---|
| dₒ — наружный диаметр | 16,6 мм; 16,4…16,8 мм |
| T — толщина пары | 2,5 мм; 2,25…2,75 мм |
| Масса пары | ≈ 0,22 кг/100 пар |
Nord-Lock Original Washers · 00095_NLO_2026_V01 · С. 2–9: устройство, ограничения, материалы, таблицы и монтаж; с. 10–12: условия рекомендаций по затяжке
DIN 25201-4 описывает стопорение резьбовых соединений железнодорожной техники. Размеры этой серии задаёт изготовитель; обозначение DIN 25201 не подтверждает сертификацию партии.
Заявка и лист для производства
Предварительный лист
Все подтверждённые размерные таблицы
Размеры серии изготовителя
Обозначения в этих таблицах
- Обозначение пары
- Обозначение пары
- Номинал метрического крепежа
- Номинал метрического крепежа, mm
- dᵢ ном.
- dᵢ ном., mm
- dᵢ min
- dᵢ min, mm
- dᵢ max
- dᵢ max, mm
- dₒ ном.
- dₒ ном., mm
- dₒ min
- dₒ min, mm
- dₒ max
- dₒ max, mm
- T ном. — пара
- T ном. — пара, mm
- T min
- T min, mm
- T max
- T max, mm
- Масса ≈, кг/100 пар
- Масса ≈, кг/100 пар, kg/100pairs
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полный размерный ряд технического листа изготовителя
EN 1.7182 · стандартная
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 46 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 5
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL3 | 3,0 | 3,4 | 3,3 | 3,5 | 7,0 | 6,8 | 7,2 | 1,8 | 1,55 | 2,05 | 0,03 |
| NL3.5 | 3,5 | 3,9 | 3,8 | 4,0 | 7,6 | 7,4 | 7,8 | 1,8 | 1,55 | 2,05 | 0,04 |
| NL4 | 4,0 | 4,4 | 4,3 | 4,5 | 7,6 | 7,4 | 7,8 | 1,8 | 1,55 | 2,05 | 0,04 |
| NL5 | 5,0 | 5,4 | 5,3 | 5,5 | 9,0 | 8,8 | 9,2 | 1,8 | 1,55 | 2,05 | 0,05 |
| NL6 | 6,0 | 6,5 | 6,4 | 6,6 | 10,8 | 10,6 | 11,0 | 1,8 | 1,55 | 2,05 | 0,07 |
| NL1/4" | — | 7,2 | 7,1 | 7,3 | 11,5 | 11,3 | 11,7 | 2,3 | 2,05 | 2,55 | 0,11 |
| NL8 | 8,0 | 8,7 | 8,6 | 8,8 | 13,5 | 13,3 | 13,7 | 2,5 | 2,25 | 2,75 | 0,15 |
| NL3/8" | — | 10,3 | 10,1 | 10,5 | 16,6 | 16,4 | 16,8 | 2,5 | 2,25 | 2,75 | 0,23 |
| NL10 | 10,0 | 10,7 | 10,5 | 10,9 | 16,6 | 16,4 | 16,8 | 2,5 | 2,25 | 2,75 | 0,22 |
| NL11 | 11,0 | 11,4 | 11,2 | 11,6 | 18,5 | 18,3 | 18,7 | 2,5 | 2,25 | 2,75 | 0,29 |
| NL12 | 12,0 | 13,0 | 12,8 | 13,2 | 19,5 | 19,3 | 19,7 | 2,5 | 2,25 | 2,75 | 0,29 |
| NL1/2" | — | 13,5 | 13,3 | 13,7 | 19,5 | 19,3 | 19,7 | 2,5 | 2,25 | 2,75 | 0,27 |
| NL14 | 14,0 | 15,2 | 15,0 | 15,4 | 23,0 | 22,8 | 23,2 | 3,4 | 3,15 | 3,65 | 0,56 |
| NL16 | 16,0 | 17,0 | 16,8 | 17,2 | 25,4 | 25,2 | 25,6 | 3,4 | 3,15 | 3,65 | 0,67 |
| NL18 | 18,0 | 19,5 | 19,3 | 19,7 | 29,0 | 28,8 | 29,2 | 3,4 | 3,15 | 3,65 | 0,89 |
| NL3/4" | — | 20,0 | 19,8 | 20,2 | 30,7 | 30,5 | 30,9 | 3,4 | 3,15 | 3,65 | 1,05 |
| NL20 | 20,0 | 21,4 | 21,2 | 21,6 | 30,7 | 30,5 | 30,9 | 3,4 | 3,15 | 3,65 | 0,93 |
| NL22 | 22,0 | 23,4 | 23,2 | 23,6 | 34,5 | 34,3 | 34,7 | 3,4 | 3,15 | 3,65 | 1,25 |
| NL24 | 24,0 | 25,3 | 25,1 | 25,5 | 39,0 | 38,8 | 39,2 | 3,4 | 3,15 | 3,65 | 1,74 |
| NL1" | — | 27,9 | 27,7 | 28,1 | 39,0 | 38,8 | 39,2 | 3,4 | 3,15 | 3,65 | 1,53 |
| NL27 | 27,0 | 28,4 | 28,2 | 28,6 | 42,0 | 41,7 | 42,3 | 5,8 | 5,55 | 6,05 | 3,14 |
| NL30 | 30,0 | 31,4 | 31,2 | 31,6 | 47,0 | 46,7 | 47,3 | 5,8 | 5,55 | 6,05 | 4,1 |
| NL33 | 33,0 | 34,4 | 34,2 | 34,6 | 48,5 | 48,2 | 48,8 | 5,8 | 5,55 | 6,05 | 3,89 |
| NL36 | 36,0 | 37,4 | 37,2 | 37,6 | 55,0 | 54,7 | 55,3 | 5,8 | 5,55 | 6,05 | 5,49 |
| NL39 | 39,0 | 40,4 | 40,2 | 40,6 | 58,5 | 58,2 | 58,8 | 5,8 | 5,55 | 6,05 | 5,89 |
| NL42 | 42,0 | 43,2 | 43,0 | 43,4 | 63,0 | 62,7 | 63,3 | 5,8 | 5,55 | 6,05 | 7,97 |
| NL45 | 45,0 | 46,2 | 46,2 | 46,7 | 70,0 | 68,0 | 70,0 | 7,0 | 6,25 | 7,75 | 10,2 |
| NL48 | 48,0 | 49,6 | 49,6 | 50,1 | 75,0 | 73,0 | 75,0 | 7,0 | 6,25 | 7,75 | 12,0 |
| NL52 | 52,0 | 53,6 | 53,6 | 54,1 | 80,0 | 78,0 | 80,0 | 7,0 | 6,25 | 7,75 | 13,0 |
| NL56 | 56,0 | 59,1 | 59,1 | 59,6 | 85,0 | 83,0 | 85,0 | 7,0 | 6,25 | 7,75 | 13,5 |
| NL60 | 60,0 | 63,1 | 63,1 | 63,6 | 90,0 | 88,0 | 90,0 | 7,0 | 6,25 | 7,75 | 15,2 |
| NL64 | 64,0 | 67,1 | 67,1 | 67,6 | 95,0 | 93,0 | 95,0 | 7,0 | 6,25 | 7,75 | 16,7 |
| NL68 | 68,0 | 71,1 | 71,1 | 71,6 | 100,0 | 98,0 | 100,0 | 9,5 | 8,75 | 10,25 | 28,2 |
| NL72 | 72,0 | 75,1 | 75,1 | 75,6 | 105,0 | 103,0 | 105,0 | 9,5 | 8,75 | 10,25 | 30,7 |
| NL76 | 76,0 | 79,1 | 79,1 | 79,6 | 110,0 | 108,0 | 110,0 | 9,5 | 8,75 | 10,25 | 33,3 |
| NL80 | 80,0 | 83,1 | 83,1 | 83,6 | 115,0 | 113,0 | 115,0 | 9,5 | 8,75 | 10,25 | 36,0 |
| NL85 | 85,0 | 88,1 | 88,1 | 88,6 | 120,0 | 118,0 | 120,0 | 9,5 | 8,75 | 10,25 | 37,8 |
| NL90 | 90,0 | 92,4 | 92,4 | 92,9 | 130,0 | 128,0 | 130,0 | 9,5 | 8,75 | 10,25 | 47,7 |
| NL95 | 95,0 | 97,4 | 97,4 | 97,9 | 135,0 | 133,0 | 135,0 | 9,5 | 8,75 | 10,25 | 49,8 |
| NL100 | 100,0 | 103,4 | 103,4 | 103,9 | 145,0 | 143,0 | 145,0 | 9,5 | 8,75 | 10,25 | 58,9 |
| NL105 | 105,0 | 108,4 | 108,4 | 108,9 | 150,0 | 148,0 | 150,0 | 9,5 | 8,75 | 10,25 | 61,3 |
| NL110 | 110,0 | 113,4 | 113,4 | 113,9 | 155,0 | 153,0 | 155,0 | 9,5 | 8,75 | 10,25 | 63,5 |
| NL115 | 115,0 | 118,4 | 118,4 | 118,9 | 165,0 | 163,0 | 165,0 | 9,5 | 8,75 | 10,25 | 75,3 |
| NL120 | 120,0 | 123,4 | 123,4 | 123,9 | 170,0 | 168,0 | 170,0 | 9,5 | 8,75 | 10,25 | 77,9 |
| NL125 | 125,0 | 128,4 | 128,4 | 128,9 | 173,0 | 171,0 | 173,0 | 9,5 | 8,75 | 10,25 | 76,6 |
| NL130 | 130,0 | 133,4 | 133,4 | 133,9 | 178,0 | 176,0 | 178,0 | 9,5 | 8,75 | 10,25 | 79,2 |
Полный размерный ряд технического листа изготовителя
EN 1.7182 · широкая sp
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 22 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 5
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL3.5sp | 3,5 | 3,9 | 3,8 | 4,0 | 9,0 | 8,8 | 9,2 | 1,8 | 1,55 | 2,05 | 0,06 |
| NL4sp | 4,0 | 4,4 | 4,3 | 4,5 | 9,0 | 8,8 | 9,2 | 1,8 | 1,55 | 2,05 | 0,06 |
| NL5sp | 5,0 | 5,4 | 5,3 | 5,5 | 10,8 | 10,6 | 11,0 | 1,8 | 1,55 | 2,05 | 0,11 |
| NL6sp | 6,0 | 6,5 | 6,4 | 6,6 | 13,5 | 13,3 | 13,7 | 2,5 | 2,25 | 2,75 | 0,2 |
| NL1/4"sp | — | 7,2 | 7,1 | 7,3 | 13,5 | 13,3 | 13,7 | 2,5 | 2,25 | 2,75 | 0,18 |
| NL8sp | 8,0 | 8,7 | 8,6 | 8,8 | 16,6 | 16,4 | 16,8 | 2,5 | 2,25 | 2,75 | 0,28 |
| NL3/8"sp | — | 10,3 | 10,1 | 10,5 | 21,0 | 20,8 | 21,2 | 2,5 | 2,25 | 2,75 | 0,48 |
| NL10sp | 10,0 | 10,7 | 10,5 | 10,9 | 21,0 | 20,8 | 21,2 | 2,5 | 2,25 | 2,75 | 0,47 |
| NL12sp | 12,0 | 13,0 | 12,8 | 13,2 | 25,4 | 25,2 | 25,6 | 3,4 | 3,15 | 3,65 | 0,93 |
| NL1/2"sp | — | 13,5 | 13,3 | 13,7 | 25,4 | 25,2 | 25,6 | 3,4 | 3,15 | 3,65 | 0,9 |
| NL14sp | 14,0 | 15,2 | 15,0 | 15,4 | 30,7 | 30,5 | 30,9 | 3,4 | 3,15 | 3,65 | 1,41 |
| NL16sp | 16,0 | 17,0 | 16,8 | 17,2 | 30,7 | 30,5 | 30,9 | 3,4 | 3,15 | 3,65 | 1,28 |
| NL18sp | 18,0 | 19,5 | 19,3 | 19,7 | 34,5 | 34,3 | 34,7 | 3,4 | 3,15 | 3,65 | 1,58 |
| NL3/4"sp | — | 20,0 | 19,8 | 20,2 | 39,0 | 38,8 | 39,2 | 3,4 | 3,15 | 3,65 | 2,21 |
| NL20sp | 20,0 | 21,4 | 21,2 | 21,6 | 39,0 | 38,8 | 39,2 | 3,4 | 3,15 | 3,65 | 2,09 |
| NL22sp | 22,0 | 23,4 | 23,2 | 23,6 | 42,0 | 41,8 | 42,2 | 4,6 | 4,35 | 4,85 | 3,19 |
| NL24sp | 24,0 | 25,3 | 25,1 | 25,5 | 48,5 | 48,3 | 48,7 | 4,6 | 4,35 | 4,85 | 4,51 |
| NL1"sp | — | 27,9 | 27,7 | 28,1 | 48,5 | 48,3 | 48,7 | 4,6 | 4,35 | 4,85 | 4,2 |
| NL27sp | 27,0 | 28,4 | 28,2 | 28,6 | 48,5 | 48,2 | 48,8 | 5,8 | 5,55 | 6,05 | 5,27 |
| NL30sp | 30,0 | 31,4 | 31,2 | 31,6 | 55,0 | 54,7 | 55,3 | 5,8 | 5,55 | 6,05 | 7,0 |
| NL33sp | 33,0 | 34,4 | 34,2 | 34,6 | 58,5 | 58,2 | 58,8 | 5,8 | 5,55 | 6,05 | 8,0 |
| NL36sp | 36,0 | 37,4 | 37,2 | 37,6 | 63,0 | 62,7 | 63,3 | 5,8 | 5,55 | 6,05 | 8,58 |
Полный размерный ряд технического листа изготовителя
EN 1.4404 · стандартная
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 36 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 6
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL3ss | 3,0 | 3,4 | 3,3 | 3,5 | 7,0 | 6,8 | 7,2 | 2,2 | 1,95 | 2,45 | 0,04 |
| NL3.5ss | 3,5 | 3,9 | 3,8 | 4,0 | 7,6 | 7,4 | 7,8 | 2,2 | 1,95 | 2,45 | 0,04 |
| NL4ss | 4,0 | 4,4 | 4,3 | 4,5 | 7,6 | 7,4 | 7,8 | 2,2 | 1,95 | 2,45 | 0,04 |
| NL5ss | 5,0 | 5,4 | 5,3 | 5,5 | 9,0 | 8,8 | 9,2 | 2,2 | 1,95 | 2,45 | 0,06 |
| NL6ss | 6,0 | 6,5 | 6,4 | 6,6 | 10,8 | 10,6 | 11,0 | 2,2 | 1,95 | 2,45 | 0,09 |
| NL1/4"ss | — | 7,2 | 7,1 | 7,3 | 11,5 | 11,3 | 11,7 | 2,2 | 1,95 | 2,45 | 0,09 |
| NL8ss | 8,0 | 8,7 | 8,6 | 8,8 | 13,5 | 13,3 | 13,7 | 2,0 | 1,75 | 2,25 | 0,12 |
| NL3/8"ss | — | 10,3 | 10,1 | 10,5 | 16,6 | 16,4 | 16,8 | 2,0 | 1,75 | 2,25 | 0,19 |
| NL10ss | 10,0 | 10,7 | 10,5 | 10,9 | 16,6 | 16,4 | 16,8 | 2,0 | 1,75 | 2,25 | 0,18 |
| NL11ss | 11,0 | 11,4 | 11,2 | 11,6 | 18,5 | 18,3 | 18,7 | 2,2 | 1,95 | 2,45 | 0,26 |
| NL12ss | 12,0 | 13,0 | 12,8 | 13,2 | 19,5 | 19,3 | 19,7 | 2,1 | 1,85 | 2,35 | 0,23 |
| NL1/2"ss | — | 13,5 | 13,3 | 13,7 | 19,5 | 19,3 | 19,7 | 2,0 | 1,75 | 2,25 | 0,22 |
| NL14ss | 14,0 | 15,2 | 15,0 | 15,4 | 23,0 | 22,8 | 23,2 | 3,0 | 2,75 | 3,25 | 0,49 |
| NL16ss | 16,0 | 17,0 | 16,8 | 17,2 | 25,4 | 25,2 | 25,6 | 3,0 | 2,75 | 3,25 | 0,59 |
| NL18ss | 18,0 | 19,5 | 19,3 | 19,7 | 29,0 | 28,8 | 29,2 | 3,2 | 2,95 | 3,45 | 0,8 |
| NL3/4"ss | — | 20,0 | 19,8 | 20,2 | 30,7 | 30,5 | 30,9 | 3,2 | 2,95 | 3,45 | 0,96 |
| NL20ss | 20,0 | 21,4 | 21,2 | 21,6 | 30,7 | 30,5 | 30,9 | 3,0 | 2,75 | 3,25 | 0,82 |
| NL22ss | 22,0 | 23,4 | 23,2 | 23,6 | 34,5 | 34,3 | 34,7 | 3,2 | 2,95 | 3,45 | 1,23 |
| NL24ss | 24,0 | 25,3 | 25,1 | 25,5 | 39,0 | 38,8 | 39,2 | 3,2 | 2,95 | 3,45 | 1,59 |
| NL1"ss | — | 27,9 | 27,7 | 28,1 | 39,0 | 38,8 | 39,2 | 3,2 | 2,95 | 3,45 | 1,42 |
| NL27ss | 27,0 | 28,4 | 28,2 | 28,6 | 42,0 | 41,7 | 42,3 | 6,8 | 6,3 | 6,8 | 3,45 |
| NL30ss | 30,0 | 31,4 | 31,2 | 31,6 | 47,0 | 46,7 | 47,3 | 6,8 | 6,3 | 6,8 | 4,49 |
| NL33ss | 33,0 | 34,4 | 34,2 | 34,6 | 48,5 | 48,2 | 48,8 | 6,8 | 6,3 | 6,8 | 4,28 |
| NL36ss | 36,0 | 37,4 | 37,2 | 37,6 | 55,0 | 54,7 | 55,3 | 6,8 | 6,3 | 6,8 | 5,96 |
| NL39ss | 39,0 | 40,4 | 40,2 | 40,6 | 58,5 | 58,2 | 58,8 | 6,8 | 6,3 | 6,8 | 6,74 |
| NL42ss | 42,0 | 43,2 | 43,0 | 43,4 | 63,0 | 62,7 | 63,3 | 6,8 | 6,3 | 6,8 | 7,5 |
| NL45ss | 45,0 | 46,2 | 46,2 | 46,7 | 70,0 | 68,0 | 70,0 | 6,8 | 6,05 | 7,55 | 10,2 |
| NL48ss | 48,0 | 49,6 | 49,6 | 50,1 | 75,0 | 73,0 | 75,0 | 6,8 | 6,05 | 7,55 | 12,0 |
| NL52ss | 52,0 | 53,6 | 53,6 | 54,1 | 80,0 | 78,0 | 80,0 | 9,0 | 8,25 | 9,75 | 18,04 |
| NL56ss | 56,0 | 59,1 | 59,1 | 59,6 | 85,0 | 83,0 | 85,0 | 9,0 | 8,25 | 9,75 | 21,3 |
| NL60ss | 60,0 | 63,1 | 63,1 | 63,6 | 90,0 | 88,0 | 90,0 | 9,0 | 8,25 | 9,75 | 23,5 |
| NL64ss | 64,0 | 67,1 | 67,1 | 67,6 | 95,0 | 93,0 | 95,0 | 9,0 | 8,25 | 9,75 | 25,8 |
| NL68ss | 68,0 | 71,1 | 71,1 | 71,6 | 100,0 | 98,0 | 100,0 | 9,0 | 8,25 | 9,75 | 28,2 |
| NL72ss | 72,0 | 75,1 | 75,1 | 75,6 | 105,0 | 103,0 | 105,0 | 9,0 | 8,25 | 9,75 | 30,7 |
| NL76ss | 76,0 | 79,1 | 79,1 | 79,6 | 110,0 | 108,0 | 110,0 | 9,0 | 8,25 | 9,75 | 33,3 |
| NL80ss | 80,0 | 83,1 | 83,1 | 83,6 | 115,0 | 113,0 | 115,0 | 9,0 | 8,25 | 9,75 | 36,0 |
Полный размерный ряд технического листа изготовителя
EN 1.4404 · широкая sp
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 20 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 6
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL3.5spss | 3,5 | 3,9 | 3,8 | 4,0 | 9,0 | 8,8 | 9,2 | 2,2 | 1,95 | 2,45 | 0,07 |
| NL4spss | 4,0 | 4,4 | 4,3 | 4,5 | 9,0 | 8,8 | 9,2 | 2,2 | 1,95 | 2,45 | 0,07 |
| NL5spss | 5,0 | 5,4 | 5,3 | 5,5 | 10,8 | 10,6 | 11,0 | 2,2 | 1,95 | 2,45 | 0,11 |
| NL6spss | 6,0 | 6,5 | 6,4 | 6,6 | 13,5 | 13,3 | 13,7 | 2,1 | 1,85 | 2,35 | 0,16 |
| NL1/4"spss | — | 7,2 | 7,1 | 7,3 | 13,5 | 13,3 | 13,7 | 2,2 | 1,95 | 2,45 | 0,15 |
| NL8spss | 8,0 | 8,7 | 8,6 | 8,8 | 16,6 | 16,4 | 16,8 | 2,2 | 1,95 | 2,45 | 0,23 |
| NL3/8"spss | — | 10,3 | 10,1 | 10,5 | 21,0 | 20,8 | 21,2 | 2,0 | 1,75 | 2,25 | 0,38 |
| NL10spss | 10,0 | 10,7 | 10,5 | 10,9 | 21,0 | 20,8 | 21,2 | 2,3 | 2,05 | 2,55 | 0,37 |
| NL12spss | 12,0 | 13,0 | 12,8 | 13,2 | 25,4 | 25,2 | 25,6 | 3,0 | 2,75 | 3,25 | 0,82 |
| NL1/2"spss | — | 13,5 | 13,3 | 13,7 | 25,4 | 25,2 | 25,6 | 3,2 | 2,95 | 3,45 | 0,8 |
| NL14spss | 14,0 | 15,2 | 15,0 | 15,4 | 30,7 | 30,5 | 30,9 | 3,2 | 2,95 | 3,45 | 1,31 |
| NL16spss | 16,0 | 17,0 | 16,8 | 17,2 | 30,7 | 30,5 | 30,9 | 3,2 | 2,95 | 3,45 | 1,13 |
| NL18spss | 18,0 | 19,5 | 19,3 | 19,7 | 34,5 | 34,3 | 34,7 | 3,2 | 2,95 | 3,45 | 1,56 |
| NL3/4"spss | — | 20,0 | 19,8 | 20,2 | 39,0 | 38,8 | 39,2 | 3,2 | 2,95 | 3,45 | 2,1 |
| NL20spss | 20,0 | 21,4 | 21,2 | 21,6 | 39,0 | 38,8 | 39,2 | 3,2 | 2,95 | 3,45 | 2,06 |
| NL22spss | 22,0 | 23,4 | 23,2 | 23,6 | 42,0 | 41,8 | 42,2 | 3,2 | 2,95 | 3,45 | 2,22 |
| NL24spss | 24,0 | 25,3 | 25,1 | 25,5 | 48,5 | 48,3 | 48,7 | 4,5 | 4,25 | 4,75 | 4,47 |
| NL1"spss | — | 27,9 | 27,7 | 28,1 | 48,5 | 48,3 | 48,7 | 3,2 | 2,95 | 3,45 | 2,79 |
| NL27spss | 27,0 | 28,4 | 28,2 | 28,6 | 48,5 | 48,2 | 48,8 | 6,8 | 6,3 | 6,8 | 5,34 |
| NL30spss | 30,0 | 31,4 | 31,2 | 31,6 | 58,5 | 58,2 | 58,8 | 6,8 | 6,3 | 6,8 | 9,18 |
Полный размерный ряд технического листа изготовителя
EN 1.4547 · 254 SMO · стандартная
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 25 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 7
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL3ss-254 | 3,0 | 3,4 | 3,3 | 3,5 | 7,0 | 6,8 | 7,2 | 2,2 | 1,95 | 2,45 | 0,04 |
| NL3.5ss-254 | 3,5 | 3,9 | 3,8 | 4,0 | 7,6 | 7,4 | 7,8 | 2,2 | 1,95 | 2,45 | 0,04 |
| NL4ss-254 | 4,0 | 4,4 | 4,3 | 4,5 | 7,6 | 7,4 | 7,8 | 2,2 | 1,95 | 2,45 | 0,04 |
| NL5ss-254 | 5,0 | 5,4 | 5,3 | 5,5 | 9,0 | 8,8 | 9,2 | 2,2 | 1,95 | 2,45 | 0,06 |
| NL6ss-254 | 6,0 | 6,5 | 6,4 | 6,6 | 10,8 | 10,6 | 11,0 | 2,2 | 1,95 | 2,45 | 0,09 |
| NL1/4"ss-254 | — | 7,2 | 7,1 | 7,3 | 11,5 | 11,3 | 11,7 | 2,2 | 1,95 | 2,45 | 0,09 |
| NL8ss-254 | 8,0 | 8,7 | 8,6 | 8,8 | 13,5 | 13,3 | 13,7 | 2,0 | 1,75 | 2,25 | 0,12 |
| NL3/8"ss-254 | — | 10,3 | 10,1 | 10,5 | 16,6 | 16,4 | 16,8 | 2,0 | 1,75 | 2,25 | 0,19 |
| NL10ss-254 | 10,0 | 10,7 | 10,5 | 10,9 | 16,6 | 16,4 | 16,8 | 2,0 | 1,75 | 2,25 | 0,18 |
| NL11ss-254 | 11,0 | 11,4 | 11,2 | 11,6 | 18,5 | 18,3 | 18,7 | 2,2 | 1,95 | 2,45 | 0,26 |
| NL12ss-254 | 12,0 | 13,0 | 12,8 | 13,2 | 19,5 | 19,3 | 19,7 | 2,0 | 1,75 | 2,25 | 0,23 |
| NL1/2"ss-254 | — | 13,5 | 13,3 | 13,7 | 19,5 | 19,3 | 19,7 | 2,0 | 1,75 | 2,25 | 0,23 |
| NL14ss-254 | 14,0 | 15,2 | 15,0 | 15,4 | 23,0 | 22,8 | 23,2 | 3,0 | 2,75 | 3,25 | 0,49 |
| NL16ss-254 | 16,0 | 17,0 | 16,8 | 17,2 | 25,4 | 25,2 | 25,6 | 3,0 | 2,75 | 3,25 | 0,59 |
| NL18ss-254 | 18,0 | 19,5 | 19,3 | 19,7 | 29,0 | 28,8 | 29,2 | 3,2 | 2,95 | 3,45 | 0,8 |
| NL3/4"ss-254 | — | 20,0 | 19,8 | 20,2 | 30,7 | 30,5 | 30,9 | 3,2 | 2,95 | 3,45 | 0,96 |
| NL20ss-254 | 20,0 | 21,4 | 21,2 | 21,6 | 30,7 | 30,5 | 30,9 | 3,0 | 2,75 | 3,25 | 0,83 |
| NL22ss-254 | 22,0 | 23,4 | 23,2 | 23,6 | 34,5 | 34,3 | 34,7 | 3,2 | 2,95 | 3,45 | 1,19 |
| NL24ss-254 | 24,0 | 25,3 | 25,1 | 25,5 | 39,0 | 38,8 | 39,2 | 3,2 | 2,95 | 3,45 | 1,65 |
| NL1"ss-254 | — | 27,9 | 27,7 | 28,1 | 39,0 | 38,8 | 39,2 | 3,2 | 2,95 | 3,45 | 1,42 |
| NL27ss-254 | 27,0 | 28,4 | 28,2 | 28,6 | 42,0 | 41,7 | 42,3 | 5,8 | 5,55 | 6,05 | 3,1 |
| NL30ss-254 | 30,0 | 31,4 | 31,2 | 31,6 | 47,0 | 46,7 | 47,3 | 5,8 | 5,55 | 6,05 | 4,04 |
| NL33ss-254 | 33,0 | 34,4 | 34,2 | 34,6 | 48,5 | 48,2 | 48,8 | 5,8 | 5,55 | 6,05 | 3,86 |
| NL36ss-254 | 36,0 | 37,4 | 37,2 | 37,6 | 55,0 | 54,7 | 55,3 | 5,8 | 5,55 | 6,05 | 5,5 |
| NL39ss-254 | 39,0 | 40,4 | 40,2 | 40,6 | 58,5 | 58,2 | 58,8 | 5,8 | 5,55 | 6,05 | 6,74 |
Полный размерный ряд технического листа изготовителя
EN 1.4547 · 254 SMO · широкая sp
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 19 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 7
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL3.5spss-254 | 3,5 | 3,9 | 3,8 | 4,0 | 9,0 | 8,8 | 9,2 | 2,2 | 1,95 | 2,45 | 0,07 |
| NL4spss-254 | 4,0 | 4,4 | 4,3 | 4,5 | 9,0 | 8,8 | 9,2 | 2,2 | 1,95 | 2,45 | 0,07 |
| NL5spss-254 | 5,0 | 5,4 | 5,3 | 5,5 | 10,8 | 10,6 | 11,0 | 2,2 | 1,95 | 2,45 | 0,11 |
| NL6spss-254 | 6,0 | 6,5 | 6,4 | 6,6 | 13,5 | 13,3 | 13,7 | 2,0 | 1,75 | 2,25 | 0,16 |
| NL1/4"spss-254 | — | 7,2 | 7,1 | 7,3 | 13,5 | 13,3 | 13,7 | 2,2 | 1,95 | 2,45 | 0,15 |
| NL8spss-254 | 8,0 | 8,7 | 8,6 | 8,8 | 16,6 | 16,4 | 16,8 | 2,2 | 1,95 | 2,45 | 0,22 |
| NL3/8"spss-254 | — | 10,3 | 10,1 | 10,5 | 21,0 | 20,8 | 21,2 | 2,2 | 1,95 | 2,45 | 0,38 |
| NL10spss-254 | 10,0 | 10,7 | 10,5 | 10,9 | 21,0 | 20,8 | 21,2 | 2,2 | 1,95 | 2,45 | 0,37 |
| NL12spss-254 | 12,0 | 13,0 | 12,8 | 13,2 | 25,4 | 25,2 | 25,6 | 3,2 | 2,95 | 3,45 | 0,83 |
| NL1/2"spss-254 | — | 13,5 | 13,3 | 13,7 | 25,4 | 25,2 | 25,6 | 3,2 | 2,95 | 3,45 | 0,8 |
| NL14spss-254 | 14,0 | 15,2 | 15,0 | 15,4 | 30,7 | 30,5 | 30,9 | 3,2 | 2,95 | 3,45 | 1,13 |
| NL16spss-254 | 16,0 | 17,0 | 16,8 | 17,2 | 30,7 | 30,5 | 30,9 | 3,2 | 2,95 | 3,45 | 1,13 |
| NL18spss-254 | 18,0 | 19,5 | 19,3 | 19,7 | 34,5 | 34,3 | 34,7 | 3,2 | 2,95 | 3,45 | 1,56 |
| NL3/4"spss-254 | — | 20,0 | 19,8 | 20,2 | 39,0 | 38,8 | 39,2 | 3,2 | 2,95 | 3,45 | 2,14 |
| NL20spss-254 | 20,0 | 21,4 | 21,2 | 21,6 | 39,0 | 38,8 | 39,2 | 3,2 | 2,95 | 3,45 | 1,98 |
| NL22spss-254 | 22,0 | 23,4 | 23,2 | 23,6 | 42,0 | 41,8 | 42,2 | 3,2 | 2,95 | 3,45 | 2,44 |
| NL24spss-254 | 24,0 | 25,3 | 25,1 | 25,5 | 48,5 | 48,3 | 48,7 | 4,5 | 4,25 | 4,75 | 4,47 |
| NL1"spss-254 | — | 27,9 | 27,7 | 28,1 | 48,5 | 48,3 | 48,7 | 5,6 | 5,35 | 5,85 | 5,3 |
| NL27spss-254 | 27,0 | 28,4 | 28,2 | 28,6 | 48,5 | 48,2 | 48,8 | 5,8 | 5,55 | 6,05 | 5,34 |
Полный размерный ряд технического листа изготовителя
EN 2.4819 или эквивалент · Alloy C-276 · стандартная
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 8 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 8
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL4ss-276 | 4,0 | 4,4 | 4,3 | 4,5 | 7,6 | 7,4 | 7,8 | 2,3 | 1,9 | 2,7 | 0,053 |
| NL5ss-276 | 5,0 | 5,4 | 5,3 | 5,5 | 9,0 | 8,8 | 9,2 | 2,3 | 1,9 | 2,7 | 0,072 |
| NL6ss-276 | 6,0 | 6,5 | 6,4 | 6,6 | 10,8 | 10,6 | 11,0 | 2,3 | 1,9 | 2,7 | 0,104 |
| NL8ss-276 | 8,0 | 8,7 | 8,6 | 8,8 | 13,5 | 13,3 | 13,7 | 2,3 | 1,9 | 2,7 | 0,151 |
| NL10ss-276 | 10,0 | 10,7 | 10,5 | 10,9 | 16,6 | 16,4 | 16,8 | 2,3 | 1,9 | 2,7 | 0,228 |
| NL12ss-276 | 12,0 | 13,0 | 12,8 | 13,2 | 19,5 | 19,3 | 19,7 | 2,3 | 1,9 | 2,7 | 0,3 |
| NL16ss-276 | 16,0 | 17,0 | 16,8 | 17,2 | 25,4 | 25,2 | 25,6 | 3,0 | 2,5 | 3,5 | 0,726 |
| NL20ss-276 | 20,0 | 21,4 | 21,2 | 21,6 | 30,7 | 30,5 | 30,9 | 3,0 | 2,5 | 3,5 | 0,989 |
Полный размерный ряд технического листа изготовителя
EN 2.4819 или эквивалент · Alloy C-276 · широкая sp
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 3 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 8
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL8spss-276 | 8,0 | 8,7 | 8,6 | 8,8 | 16,6 | 16,4 | 16,8 | 2,3 | 1,9 | 2,7 | 0,281 |
| NL10spss-276 | 10,0 | 10,7 | 10,5 | 10,9 | 21,0 | 20,8 | 21,2 | 2,3 | 1,9 | 2,7 | 0,457 |
| NL12spss-276 | 12,0 | 13,0 | 12,8 | 13,2 | 25,4 | 25,2 | 25,6 | 3,0 | 2,5 | 3,5 | 0,962 |
Полный размерный ряд технического листа изготовителя
EN 2.4668 или эквивалент · Alloy 718 · стандартная
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 12 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 8
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL4ss-718 | 4,0 | 4,4 | 4,3 | 4,5 | 7,6 | 7,4 | 7,8 | 2,3 | 1,9 | 2,7 | 0,049 |
| NL5ss-718 | 5,0 | 5,4 | 5,3 | 5,5 | 9,0 | 8,8 | 9,2 | 2,3 | 1,9 | 2,7 | 0,066 |
| NL6ss-718 | 6,0 | 6,5 | 6,4 | 6,6 | 10,8 | 10,6 | 11,0 | 2,3 | 1,9 | 2,7 | 0,095 |
| NL1/4"ss-718 | — | 7,2 | 7,1 | 7,3 | 11,5 | 11,3 | 11,7 | 2,3 | 1,9 | 2,7 | 0,103 |
| NL8ss-718 | 8,0 | 8,7 | 8,6 | 8,8 | 13,5 | 13,3 | 13,7 | 2,3 | 1,9 | 2,7 | 0,139 |
| NL3/8"ss-718 | — | 10,3 | 10,1 | 10,5 | 16,6 | 16,4 | 16,8 | 2,3 | 1,9 | 2,7 | 0,221 |
| NL10ss-718 | 10,0 | 10,7 | 10,5 | 10,9 | 16,6 | 16,4 | 16,8 | 2,3 | 1,9 | 2,7 | 0,21 |
| NL12ss-718 | 12,0 | 13,0 | 12,8 | 13,2 | 19,5 | 19,3 | 19,7 | 2,3 | 1,9 | 2,7 | 0,277 |
| NL1/2"ss-718 | — | 13,5 | 13,3 | 13,7 | 19,5 | 19,3 | 19,7 | 2,3 | 1,9 | 2,7 | 0,259 |
| NL16ss-718 | 16,0 | 17,0 | 16,8 | 17,2 | 25,4 | 25,2 | 25,6 | 3,2 | 2,7 | 3,7 | 0,669 |
| NL3/4"ss-718 | — | 20,0 | 19,8 | 20,2 | 30,7 | 30,5 | 30,9 | 3,2 | 2,7 | 3,7 | 1,024 |
| NL20ss-718 | 20,0 | 21,4 | 21,2 | 21,6 | 30,7 | 30,5 | 30,9 | 3,2 | 2,7 | 3,7 | — |
Полный размерный ряд технического листа изготовителя
EN 2.4668 или эквивалент · Alloy 718 · широкая sp
Размеры и допуски относятся к готовой паре данной серии. Упаковка изготовителя не является количеством заказа или остатком ПКФ «Стандарт». Масса приблизительная, кг/100 пар.
Проверка этой таблицы: 2026-10-11. Все 3 строки этой серии из таблицы указанной страницы. Точное устройство насечек не воспроизводится.
Nord-Lock Original Washers · 00095_NLO_2026_V01. Источник: Nord-Lock Original Washers · 00095_NLO_2026_V01. Nord-Lock Original Washers · 00095_NLO_2026_V01, с. 8
| Обозначение пары Обозначение пары | Номинал метрического крепежа mmНоминал метрического крепежа | dᵢ ном. mmdᵢ ном. | dᵢ min mmdᵢ min | dᵢ max mmdᵢ max | dₒ ном. mmdₒ ном. | dₒ min mmdₒ min | dₒ max mmdₒ max | T ном. — пара mmT ном. — пара | T min mmT min | T max mmT max | Масса ≈, кг/100 пар kg/100pairsМасса ≈, кг/100 пар |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NL8spss-718 | 8,0 | 8,7 | 8,6 | 8,8 | 16,6 | 16,4 | 16,8 | 2,3 | 1,9 | 2,7 | 0,259 |
| NL10spss-718 | 10,0 | 10,7 | 10,5 | 10,9 | 21,0 | 20,8 | 21,2 | 2,3 | 1,9 | 2,7 | 0,421 |
| NL12spss-718 | 12,0 | 13,0 | 12,8 | 13,2 | 25,4 | 25,2 | 25,6 | 3,2 | 2,7 | 3,7 | 0,886 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, шаг резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Класс прочности, марка материала, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Запрос на уточнение серии и возможности поставки. Собственное изготовление оригинальных Nord-Lock не заявляется. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- Nord-Lock Original Washers · 00095_NLO_2026_V01. Полный текст руководства изготовителя 2026 прочитан через веб-инструмент; прямое скачивание PDF возвращает HTTP 403. Размерные таблицы с. 5–8; геометрия кулачков численно не раскрыта. С. 2–9: устройство, ограничения, материалы, таблицы и монтаж; с. 10–12: условия рекомендаций по затяжке Проверено: 2026-10-11. Источник ↗
Что ещё требует проверки
- Поставку оригинальной серии и прослеживаемость конкретной партии подтвердить отдельно.
- Точные кулачки, насечки и геометрия отдельной шайбы — по рабочему чертежу изготовителя; не выводятся из T/2.
- Масса NL20ss-718 в текстовом извлечении имеет вид 0911; значение оставлено неизвестным до визуального подтверждения.
