Карточка стандарта / Шайбы

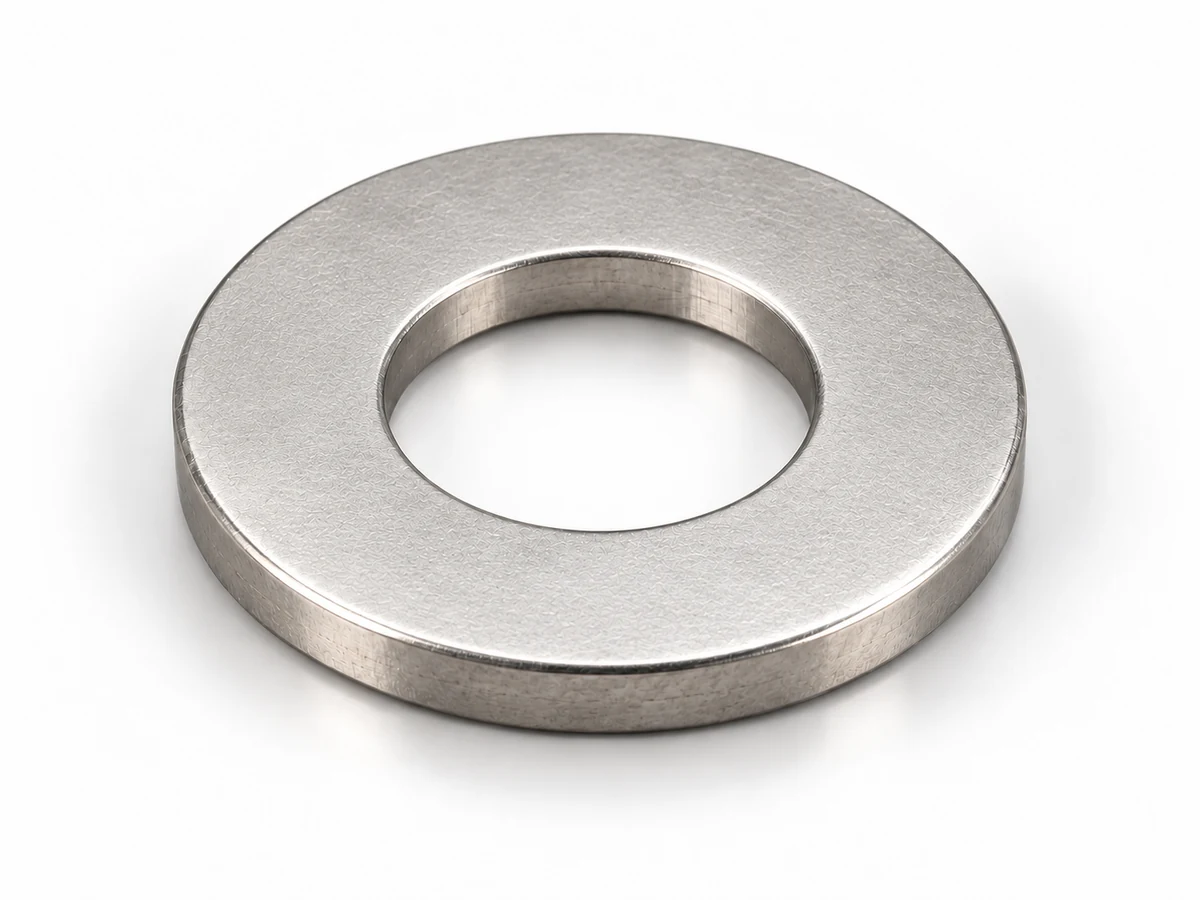

DIN 433 / ГОСТ 10450-78 Шайбы плоские уменьшенные
Уменьшенная плоская шайба для ограниченной опорной площадки. Собственные ряды классов А и С; номинал крепежа от 1 до 48 мм.
Отверстие, наружный диаметр и толщина выбираются из одной строки. Для номиналов 42 и 48 мм класс А таблицей не предусмотрен.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Все численные диапазоны и требования формы
Расчётные пределы получены из проверенных номиналов и отклонений. Прочерк — численное требование для этого класса или толщины не установлено; это не ноль. Для предусмотренной фаски α = 30…45°, допускается R=e.
| d | Класс | Исполнение | d₁: поле и пределы, мм | d₂: поле и пределы, мм | s: отклонение и пределы, мм | a max, мм | E max, мм | b max, мм | s₁ min, мм | Перпенд. max, ° | Ra max, мкм | e, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А | По чертежу (без номера исполнения) | H13: 1,1…1,24 | h14: 2,25…2,5 | ±0.05: 0,25…0,35 | 0,025 | 0,05 | 0,2 | 0,15 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 1,2…1,45 | h16: 1,9…2,5 | ±0.2: 0,1…0,5 | 0,2 | 0,25 | 0,8 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 1,3…1,44 | h14: 2,75…3 | ±0.05: 0,25…0,35 | 0,025 | 0,05 | 0,2 | 0,15 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 1,4…1,65 | h16: 2,4…3 | ±0.2: 0,1…0,5 | 0,2 | 0,25 | 0,8 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 1,5…1,64 | h14: 2,75…3 | ±0.05: 0,25…0,35 | 0,025 | 0,05 | 0,2 | 0,15 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 1,6…1,85 | h16: 2,4…3 | ±0.2: 0,1…0,5 | 0,2 | 0,25 | 0,8 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 1,7…1,84 | h14: 3,2…3,5 | ±0.05: 0,25…0,35 | 0,025 | 0,05 | 0,24 | 0,15 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 1,8…2,05 | h16: 2,75…3,5 | ±0.2: 0,1…0,5 | 0,2 | 0,25 | 0,96 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 2,2…2,34 | h14: 4,2…4,5 | ±0.05: 0,25…0,35 | 0,025 | 0,05 | 0,24 | 0,15 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 2,4…2,65 | h16: 3,75…4,5 | ±0.2: 0,1…0,5 | 0,2 | 0,25 | 0,96 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 2,7…2,84 | h14: 4,7…5 | ±0.05: 0,45…0,55 | 0,025 | 0,05 | 0,24 | 0,25 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 2,9…3,15 | h16: 4,25…5 | ±0.2: 0,3…0,7 | 0,2 | 0,25 | 0,96 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 3,2…3,38 | h14: 5,7…6 | ±0.05: 0,45…0,55 | 0,025 | 0,05 | 0,24 | 0,25 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 3,4…3,7 | h16: 5,25…6 | ±0.2: 0,3…0,7 | 0,2 | 0,25 | 0,96 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 3,7…3,88 | h14: 6,64…7 | ±0.05: 0,45…0,55 | 0,025 | 0,05 | 0,3 | 0,25 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 3,9…4,2 | h16: 6,1…7 | ±0.2: 0,3…0,7 | 0,2 | 0,25 | 1,16 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 4,3…4,48 | h14: 7,64…8 | ±0.05: 0,45…0,55 | 0,025 | 0,05 | 0,3 | 0,25 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 4,5…4,8 | h16: 7,1…8 | ±0.2: 0,3…0,7 | 0,2 | 0,25 | 1,16 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 5,3…5,48 | h14: 8,64…9 | ±0.1: 0,9…1,1 | 0,05 | 0,1 | 0,3 | 0,5 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 5,5…5,8 | h16: 8,1…9 | ±0.2: 0,8…1,2 | 0,2 | 0,25 | 1,16 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 6,4…6,62 | h14: 10,57…11 | ±0.2: 1,4…1,8 | 0,1 | 0,2 | 0,36 | 0,8 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 6,6…6,96 | h16: 9,9…11 | ±0.3: 1,3…1,9 | 0,2 | 0,5 | 1,4 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 8,4…8,62 | h14: 14,57…15 | ±0.2: 1,4…1,8 | 0,1 | 0,2 | 0,36 | 0,8 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 9…9,36 | h16: 13,9…15 | ±0.3: 1,3…1,9 | 0,2 | 0,5 | 1,4 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 10,5…10,77 | h14: 17,57…18 | ±0.2: 1,4…1,8 | 0,1 | 0,2 | 0,36 | 0,8 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 11…11,43 | h16: 16,9…18 | ±0.3: 1,3…1,9 | 0,2 | 0,5 | 1,4 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 13…13,27 | h14: 19,48…20 | ±0.2: 1,8…2,2 | 0,1 | 0,2 | 0,42 | 1 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 13,5…13,93 | h16: 18,7…20 | ±0.3: 1,7…2,3 | 0,2 | 0,5 | 1,68 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 15…15,27 | h14: 23,48…24 | ±0.2: 2,3…2,7 | 0,1 | 0,2 | 0,42 | 1,25 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 15,5…15,93 | h16: 22,7…24 | ±0.3: 2,2…2,8 | 0,2 | 0,5 | 1,68 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 17…17,27 | h14: 27,48…28 | ±0.2: 2,3…2,7 | 0,1 | 0,2 | 0,42 | 1,25 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 17,5…17,93 | h16: 26,7…28 | ±0.3: 2,2…2,8 | 0,2 | 0,5 | 1,68 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 19…19,33 | h14: 29,48…30 | ±0.3: 2,7…3,3 | 0,15 | 0,3 | 0,42 | 1,5 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 20…20,52 | h16: 28,7…30 | ±0.6: 2,4…3,6 | 0,3 | 0,8 | 1,68 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 21…21,33 | h14: 33,38…34 | ±0.3: 2,7…3,3 | 0,15 | 0,3 | 0,5 | 1,5 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 22…22,52 | h16: 32,4…34 | ±0.6: 2,4…3,6 | 0,3 | 0,8 | 2 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 23…23,33 | h14: 36,38…37 | ±0.3: 2,7…3,3 | 0,15 | 0,3 | 0,5 | 1,5 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 24…24,52 | h16: 35,4…37 | ±0.6: 2,4…3,6 | 0,3 | 0,8 | 2 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 25…25,33 | h14: 38,38…39 | ±0.3: 3,7…4,3 | 0,15 | 0,3 | 0,5 | 2 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 26…26,52 | h16: 37,4…39 | ±0.6: 3,4…4,6 | 0,3 | 0,8 | 2 | — | 6 | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 28…28,33 | h14: 43,38…44 | ±0.3: 3,7…4,3 | 0,15 | 0,3 | 0,5 | 2 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 30…30,52 | h16: 42,4…44 | ±0.6: 3,4…4,6 | 0,3 | 0,8 | 2 | — | 6 | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 31…31,39 | h14: 49,38…50 | ±0.3: 3,7…4,3 | 0,15 | 0,3 | 0,5 | 2 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 33…33,62 | h16: 48,4…50 | ±0.6: 3,4…4,6 | 0,3 | 0,8 | 2 | — | 6 | — | Не задана | |
| А | По чертежу (без номера исполнения) | H14: 37…37,62 | h15: 58,8…60 | ±0.6: 4,4…5,6 | 0,2 | 0,4 | 0,92 | 1,5 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H15: 39…40 | h16: 58,1…60 | ±1: 4…6 | 0,5 | 1,2 | 3,8 | — | 6 | — | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 45…45,62 | h16: 70,1…72 | ±0.6: 3,4…4,6 | 0,3 | 0,8 | 3,8 | — | 6 | — | Не задана | |
| С | По чертежу (без номера исполнения) | H15: 52…53,2 | h16: 81,8…84 | ±1: 5…7 | 0,5 | 1,2 | 4,4 | — | 6 | — | Не задана |
Статус стандарта и история изменений
Применение стандарта в РФ
Статус документа в фонде: Действует.
В фонде действует. В РФ восстановлен с 01.09.2023 исключительно для продукции по ГОЗ; общий режим применения не подтверждён.
Начало указанного режима: 2023-09-01.
Для применения в РФ Росстандарт указывает
- ГОСТ ISO 7092-2016 — Замена указана в реестре; размеры и редакции проверяются отдельно. Дата перехода отдельно не подтверждена.
Указание заменяющего документа не подтверждает взаимозаменяемость конкретных изделий.
Проверка источника статуса: 2026-10-11. Росстандарт ↗ Росстандарт ↗
Изменения, поправки и даты
- Восстановлен на территории РФ · ИУС 12-2023
Исключительно для продукции по ГОЗ.
Введено: 2023-09-01; зарегистрировано: 2023-08-15. Документ: 646-ст. Росстандарт ↗
Нормативная геометрия
Стандарт предусматривает
- Диаметр крепежной детали
- 1–48 мм
- Классы точности
- А и С
- Технические требования и контроль
- ГОСТ 18123-82 — ссылка из проверенного издания
- Правила приёмки
- ГОСТ 17769-83 — ссылка из проверенного издания
- Защита, упаковка, маркировка тары
- ГОСТ 18160-72 — ссылка из проверенного издания
Стандартинформ, 2006; изменения № 1, 2. Проверка содержания: проверена только часть. Полностью проверена геометрия выбранного издания, включая ограничения исполнений и ссылочные допуски. Проверка геометрии не означает проверку всех технических требований и конкретного исполнения поставки.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- d
- Диаметр резьбы крепежной детали, мм
- d₁ (А)
- Диаметр отверстия, класс А, мм
- d₁ (С)
- Диаметр отверстия, класс С, мм
- d₂
- Наружный диаметр, мм
- s
- Толщина, мм
- Номинал
- Номинальный диаметр крепежа, мм
- d₁ min
- Отверстие, номинальный и минимальный размер, мм
- d₁ max
- Отверстие, максимальный размер, мм
- d₂ max
- Наружный диаметр, номинальный и максимальный размер, мм
- d₂ min
- Наружный диаметр, минимальный размер, мм
- h
- Номинальная толщина, мм
- h max
- Максимальная толщина, мм
- h min
- Минимальная толщина, мм
- nom
- nom, mm
- d
- d, mm
- d_max
- d_max, mm
- D
- D, mm
- D_min
- D_min, mm
- s
- s, mm
- s_max
- s_max, mm
- s_min
- s_min, mm
- mass
- mass
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Полный размерный ряд уменьшенных шайб
Класс А не предусмотрен для 42 и 48 мм. Фаска и отдельные исполнения чертежом не назначены.
Проверка этой таблицы: 2026-10-11. Все 25 строк и 5 размерных колонок сверены с первичным сканом.
Стандартинформ, 2006; изменения № 1, 2. Источник: ГОСТ 10450-78. ГОСТ 10450-78, п. 1.1, таблица; PDF 3
| d ммДиаметр резьбы крепежной детали | d₁ (А) ммДиаметр отверстия, класс А | d₁ (С) ммДиаметр отверстия, класс С | d₂ ммНаружный диаметр | s ммТолщина |
|---|---|---|---|---|
| 1 | 1,1 | 1,2 | 2,5 | 0,3 |
| 1,2 | 1,3 | 1,4 | 3 | 0,3 |
| 1,4 | 1,5 | 1,6 | 3 | 0,3 |
| 1,6 | 1,7 | 1,8 | 3,5 | 0,3 |
| 2 | 2,2 | 2,4 | 4,5 | 0,3 |
| 2,5 | 2,7 | 2,9 | 5 | 0,5 |
| 3 | 3,2 | 3,4 | 6 | 0,5 |
| 3,5 | 3,7 | 3,9 | 7 | 0,5 |
| 4 | 4,3 | 4,5 | 8 | 0,5 |
| 5 | 5,3 | 5,5 | 9 | 1 |
| 6 | 6,4 | 6,6 | 11 | 1,6 |
| 8 | 8,4 | 9 | 15 | 1,6 |
| 10 | 10,5 | 11 | 18 | 1,6 |
| 12 | 13 | 13,5 | 20 | 2 |
| 14 | 15 | 15,5 | 24 | 2,5 |
| 16 | 17 | 17,5 | 28 | 2,5 |
| 18 | 19 | 20 | 30 | 3 |
| 20 | 21 | 22 | 34 | 3 |
| 22 | 23 | 24 | 37 | 3 |
| 24 | 25 | 26 | 39 | 4 |
| 27 | 28 | 30 | 44 | 4 |
| 30 | 31 | 33 | 50 | 4 |
| 36 | 37 | 39 | 60 | 5 |
| 42 | — | 45 | 72 | 4 |
| 48 | — | 52 | 84 | 6 |
Полная размерная таблица стандарта
ГОСТ ISO 7092-2016 — предпочтительные размеры
У d₁ номинал совпадает с минимумом, у d₂ — с максимумом. Размеры не следует переносить из внешне похожего ГОСТ.
Проверка этой таблицы: 2026-10-11. Все строки и восемь размерных колонок сверены с изображением полного первичного текста. Размеры даны до покрытия.
ГОСТ ISO 7092-2016; Стандартинформ, 2017; поправка ИУС 12-2025. Источник: ГОСТ ISO 7092-2016. ГОСТ ISO 7092-2016, таблица 1
| Номинал ммНоминальный диаметр крепежа | d₁ min ммОтверстие, номинальный и минимальный размер | d₁ max ммОтверстие, максимальный размер | d₂ max ммНаружный диаметр, номинальный и максимальный размер | d₂ min ммНаружный диаметр, минимальный размер | h ммНоминальная толщина | h max ммМаксимальная толщина | h min ммМинимальная толщина |
|---|---|---|---|---|---|---|---|
| 1,7 | 1,84 | 3,5 | 3,2 | 0,3 | 0,35 | 0,25 | |
| 2,2 | 2,34 | 4,5 | 4,2 | 0,3 | 0,35 | 0,25 | |
| 2,7 | 2,84 | 5 | 4,7 | 0,5 | 0,55 | 0,45 | |
| 3,2 | 3,38 | 6 | 5,7 | 0,5 | 0,55 | 0,45 | |
| 4,3 | 4,48 | 8 | 7,64 | 0,5 | 0,55 | 0,45 | |
| 5,3 | 5,48 | 9 | 8,64 | 1 | 1,1 | 0,9 | |
| 6,4 | 6,62 | 11 | 10,57 | 1,6 | 1,8 | 1,4 | |
| 8,4 | 8,62 | 15 | 14,57 | 1,6 | 1,8 | 1,4 | |
| 10,5 | 10,77 | 18 | 17,57 | 1,6 | 1,8 | 1,4 | |
| 13 | 13,27 | 20 | 19,48 | 2 | 2,2 | 1,8 | |
| 17 | 17,27 | 28 | 27,48 | 2,5 | 2,7 | 2,3 | |
| 21 | 21,33 | 34 | 33,38 | 3 | 3,3 | 2,7 | |
| 25 | 25,33 | 39 | 38,38 | 4 | 4,3 | 3,7 | |
| 31 | 31,39 | 50 | 49,38 | 4 | 4,3 | 3,7 | |
| 37 | 37,62 | 60 | 58,8 | 5 | 5,6 | 4,4 |
Полная размерная таблица стандарта
ГОСТ ISO 7092-2016 — дополнительные размеры
У d₁ номинал совпадает с минимумом, у d₂ — с максимумом. Размеры не следует переносить из внешне похожего ГОСТ.
Проверка этой таблицы: 2026-10-11. Все строки и восемь размерных колонок сверены с изображением полного первичного текста. Размеры даны до покрытия.
ГОСТ ISO 7092-2016; Стандартинформ, 2017; поправка ИУС 12-2025. Источник: ГОСТ ISO 7092-2016. ГОСТ ISO 7092-2016, таблица 2
| Номинал ммНоминальный диаметр крепежа | d₁ min ммОтверстие, номинальный и минимальный размер | d₁ max ммОтверстие, максимальный размер | d₂ max ммНаружный диаметр, номинальный и максимальный размер | d₂ min ммНаружный диаметр, минимальный размер | h ммНоминальная толщина | h max ммМаксимальная толщина | h min ммМинимальная толщина |
|---|---|---|---|---|---|---|---|
| 3,7 | 3,88 | 7 | 6,64 | 0,5 | 0,55 | 0,45 | |
| 15 | 15,27 | 24 | 23,48 | 2,5 | 2,7 | 2,3 | |
| 19 | 19,33 | 30 | 29,48 | 3 | 3,3 | 2,7 | |
| 23 | 23,33 | 37 | 36,38 | 3 | 3,3 | 2,7 | |
| 28 | 28,33 | 44 | 43,38 | 4 | 4,3 | 3,7 | |
| 34 | 34,62 | 56 | 54,8 | 5 | 5,6 | 4,4 |
Проверенная выборка изготовителя
DIN 433 — размерный ряд HJ Fasteners
Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.
Проверка этой таблицы: 2026-10-20. 22 строк выбранного источника; это не заявление о полноте всех редакций стандарта.
Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 433 · HJ Fasteners. DIN 433 · HJ Fasteners, размерная таблица
| nom mmnom | d mmd | d_max mmd_max | D mmD | D_min mmD_min | s mms | s_max mms_max | s_min mms_min | mass mass |
|---|---|---|---|---|---|---|---|---|
| 1,1 | 1,24 | 2,5 | 2,25 | 0,3 | 0,35 | 0,25 | 0,01 | |
| 1,3 | 1,44 | 3,0 | 2,75 | 0,3 | 0,35 | 0,25 | 0,014 | |
| 1,5 | 1,64 | 3,0 | 2,75 | 0,3 | 0,35 | 0,25 | 0,012 | |
| 1,7 | 1,84 | 3,5 | 3,2 | 0,3 | 0,35 | 0,25 | 0,017 | |
| 2,0 | 2,14 | 4,0 | 3,7 | 0,3 | 0,35 | 0,25 | 0,022 | |
| 2,2 | 2,34 | 4,5 | 4,2 | 0,3 | 0,35 | 0,25 | 0,029 | |
| 2,7 | 2,84 | 5,0 | 4,7 | 0,5 | 0,55 | 0,45 | 0,055 | |
| 3,2 | 3,38 | 6,0 | 5,7 | 0,5 | 0,55 | 0,45 | 0,079 | |
| 3,7 | 3,88 | 7,0 | 6,64 | 0,5 | 0,55 | 0,45 | 0,109 | |
| 4,3 | 4,48 | 8,0 | 7,64 | 0,5 | 0,55 | 0,45 | 0,14 | |
| 5,3 | 5,48 | 9,0 | 8,64 | 1,0 | 1,1 | 0,9 | 0,326 | |
| 6,4 | 6,62 | 11,0 | 10,57 | 1,6 | 1,8 | 1,4 | 0,79 | |
| 8,4 | 8,62 | 15,0 | 14,57 | 1,6 | 1,8 | 1,4 | 1,52 | |
| 10,5 | 10,77 | 18,0 | 17,57 | 1,6 | 1,8 | 1,4 | 2,11 | |
| 13,0 | 13,27 | 20,0 | 19,48 | 2,0 | 2,2 | 1,8 | 2,85 | |
| 15,0 | 15,27 | 24,0 | 23,48 | 2,5 | 2,7 | 2,3 | 5,41 | |
| 17,0 | 17,27 | 28,0 | 27,48 | 2,5 | 2,7 | 2,3 | 7,63 | |
| 19,0 | 19,33 | 30,0 | 29,48 | 2,5 | 2,7 | 2,3 | 8,31 | |
| 21,0 | 21,33 | 34,0 | 33,38 | 3,0 | 3,3 | 2,7 | 13,2 | |
| 25,0 | 25,33 | 39,0 | 38,38 | 4,0 | 4,3 | 3,7 | 22,1 | |
| 31,0 | 31,39 | 50,0 | 49,38 | 4,0 | 4,3 | 3,7 | 38,0 | |
| 37,0 | 37,62 | 58,0 | 56,8 | 5,0 | 5,6 | 4,4 | 61,5 |
Исполнения по стандарту
- Классы А и С
Размеры отверстия приведены раздельно для каждого класса. Класс точности необходимо указать в требованиях к заказу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 10450-78. Стандартинформ, 2006; изменения № 1, 2 Пп. 1.1–4.1, рисунок, таблица и приложение; PDF 2–4 Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ ISO 7092-2016. ГОСТ ISO 7092-2016; Стандартинформ, 2017; поправка ИУС 12-2025 Предисловие, пп. 1–5, рис. 1, табл. 1–3, приложение ДА; поправка к предисловию, PDF 14 Проверено: 2026-10-11. Нормативный документ ↗
- DIN 433 · HJ Fasteners. Данные изготовителя Jiaxing HJ Fasteners. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
