Карточка стандарта / Шайбы

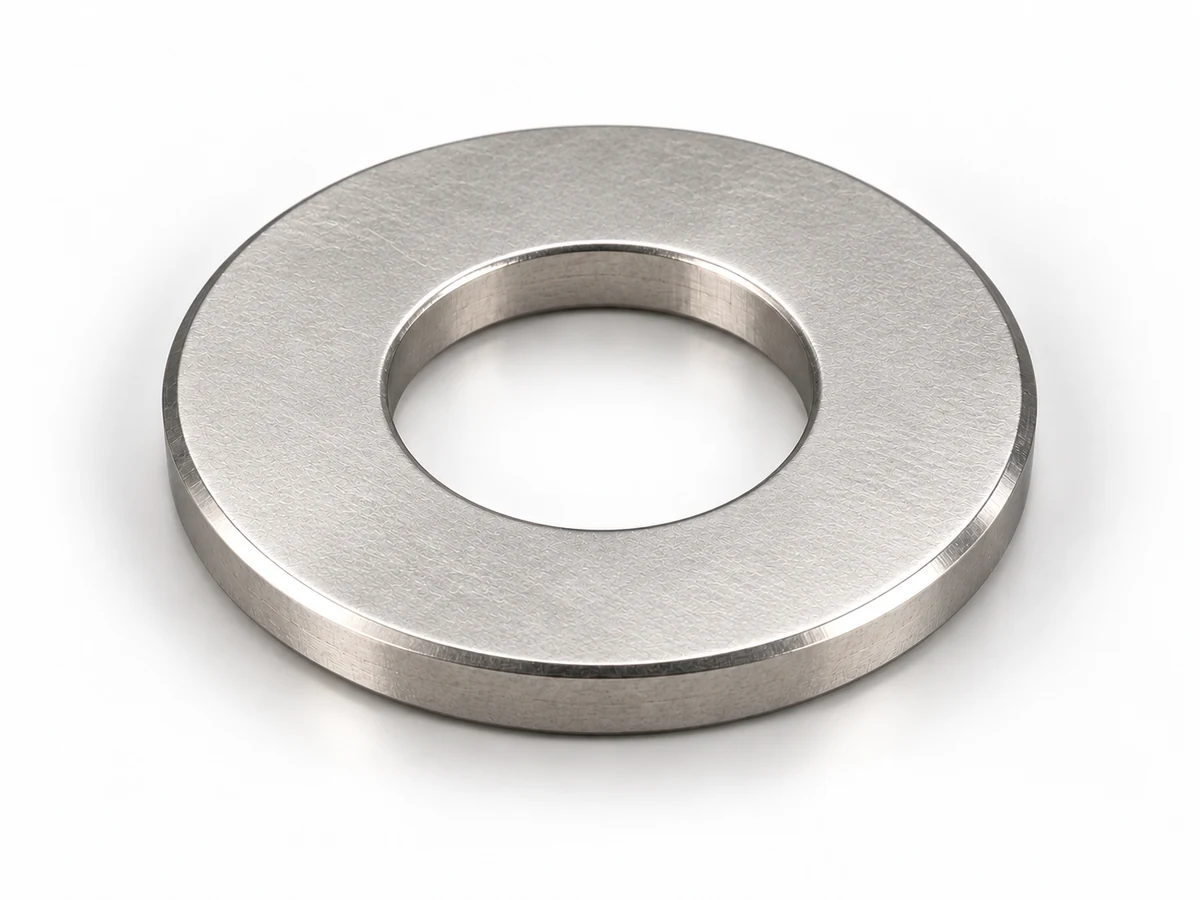

ГОСТ 9065-75 Шайбы для фланцевых соединений
Подкладные шайбы для фланцевых соединений турбин, котлов, трубопроводов, арматуры, аппаратов и резервуаров с температурой среды от 0 до 650 °C.
В области применения есть исключение: фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, при Ру менее 4 МПа. Температурный диапазон стандарта не подтверждает пригодность произвольной марки стали; условия эксплуатации и материал согласуют отдельно.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
- ОСТ 26-2042-96: Самостоятельная система требований; полный первичный текст ещё проверяется.
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.
Проверка источника статуса: 2026-10-01. Росстандарт ↗
Изменения, поправки и даты
- Текстовое изменение № 2 · ИУС 4-1986
Учтено в указанном нормативном издании.
Введено: 1986-07-01; зарегистрировано: 1985-12-27. Документ: 4667. Росстандарт ↗
- Текстовое изменение № 1 · ИУС 9-1980
Учтено в указанном нормативном издании.
Введено: 1981-01-01; зарегистрировано: 1980-06-27. Документ: 3119. Росстандарт ↗
Нормативная геометрия
Стандарт предусматривает
- Технические требования
- ГОСТ 20700-75 — ссылка проверенного издания
- Кромки
- Допускается исполнение без фаски либо со скруглением радиусом, равным размеру фаски c
- Штампованные шайбы
- Отверстие H14, наружный диаметр h14; отклонения толщины — по стандарту исходного материала
Переиздание, сентябрь 1986; изменения № 1, 2. Проверка содержания: проверена только часть. Проверены указанные параметры, таблица и конкретное издание. Дополнительные допуски, ссылочные документы и исполнение поставки требуют отдельного согласования.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- d
- Номинальный диаметр резьбы шпильки, мм
- d₁
- Внутренний диаметр H12, мм
- d₂
- Наружный диаметр h14, мм
- s
- Толщина h14, мм
- c — фаска
- c — фаска, мм
- Смещение оси отверстия
- Смещение оси отверстия, мм
- Теоретическая масса 1000 шт.
- Теоретическая масса 1000 шт., кг
- d1 min
- d1 min, мм
- d1 max
- d1 max, мм
- d2 min
- d2 min, мм
- d2 max
- d2 max, мм
- s min
- s min, мм
- s max
- s max, мм
- Плоскостность max
- Плоскостность max, мм
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Шайбы для фланцевых соединений — размеры
Размеры 22, 27, 52, 60, 68, 76 и 120 мм по возможности не применять. Для штамповки действуют отдельные отклонения из примечания 2.
Проверка этой таблицы: 2026-10-01. Все 26 строк: размеры (исправлены прежние s для 27, 68, 72, 80 и 90 мм), фаска, смещение оси, справочная масса; численные H12/h14 из ГОСТ 25346-89. Требования к штампованному варианту заданы отдельно.
Переиздание, сентябрь 1986; изменения № 1, 2. Источник: ГОСТ 9065-75 · ГОСТ 25346-89 · ГОСТ 20700-75. ГОСТ 9065-75, с. 1–3; пределы H12/h14 — ГОСТ 25346-89, табл. 1; плоскостность — ГОСТ 20700-75, п. 1.17
| d ммНоминальный диаметр резьбы шпильки | d₁ ммВнутренний диаметр H12 | d₂ ммНаружный диаметр h14 | s ммТолщина h14 | c — фаска ммc — фаска | Смещение оси отверстия ммСмещение оси отверстия | Теоретическая масса 1000 шт. кгТеоретическая масса 1000 шт. | d1 min ммd1 min | d1 max ммd1 max | d2 min ммd2 min | d2 max ммd2 max | s min ммs min | s max ммs max | Плоскостность max ммПлоскостность max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11 | 18 | 2,5 | 0,5 | 0,5 | 4,2 | 11 | 11,18 | 17,57 | 18 | 2,25 | 2,5 | 0,25 | |
| 13 | 24 | 2,5 | 0,5 | 0,6 | 6,27 | 13 | 13,18 | 23,48 | 24 | 2,25 | 2,5 | 0,25 | |
| 17 | 30 | 2,5 | 0,5 | 0,6 | 9,41 | 17 | 17,18 | 29,48 | 30 | 2,25 | 2,5 | 0,25 | |
| 21 | 37 | 4 | 1 | 0,6 | 22,87 | 21 | 21,21 | 36,38 | 37 | 3,7 | 4 | 0,3 | |
| 23 | 39 | 4 | 1 | 0,6 | 24,44 | 23 | 23,21 | 38,38 | 39 | 3,7 | 4 | 0,3 | |
| 25 | 44 | 4 | 1 | 0,7 | 32,3 | 25 | 25,21 | 43,38 | 44 | 3,7 | 4 | 0,3 | |
| 28 | 50 | 5 | 1,6 | 0,7 | 52,85 | 28 | 28,21 | 49,38 | 50 | 4,7 | 5 | 0,3 | |
| 31 | 56 | 5 | 1,6 | 0,7 | 66,99 | 31 | 31,25 | 55,26 | 56 | 4,7 | 5 | 0,3 | |
| 37 | 66 | 6 | 1,6 | 0,7 | 110,4 | 37 | 37,25 | 65,26 | 66 | 5,7 | 6 | 0,3 | |
| 43 | 78 | 6 | 1,6 | 0,7 | 156,52 | 43 | 43,25 | 77,26 | 78 | 5,7 | 6 | 0,3 | |
| 50 | 90 | 10 | 2 | 0,7 | 344,96 | 50 | 50,25 | 89,13 | 90 | 9,64 | 10 | 0,36 | |
| 54 | 95 | 10 | 2 | 0,8 | 376,31 | 54 | 54,3 | 94,13 | 95 | 9,64 | 10 | 0,36 | |
| 58 | 100 | 10 | 2 | 0,8 | 408,79 | 58 | 58,3 | 99,13 | 100 | 9,64 | 10 | 0,36 | |
| 62 | 110 | 10 | 2 | 0,8 | 508,57 | 62 | 62,3 | 109,13 | 110 | 9,64 | 10 | 0,36 | |
| 66 | 115 | 10 | 2 | 0,8 | 546,35 | 66 | 66,3 | 114,13 | 115 | 9,64 | 10 | 0,36 | |
| 70 | 120 | 10 | 2 | 0,8 | 555,2 | 70 | 70,3 | 119,13 | 120 | 9,64 | 10 | 0,36 | |
| 74 | 126 | 10 | 2 | 0,8 | 640,64 | 74 | 74,3 | 125,0 | 126 | 9,64 | 10 | 0,36 | |
| 78 | 132 | 12 | 3 | 0,9 | 838,25 | 78 | 78,3 | 131,0 | 132 | 11,57 | 12 | 0,43 | |
| 82 | 138 | 12 | 3 | 0,9 | 910,69 | 82 | 82,35 | 137,0 | 138 | 11,57 | 12 | 0,43 | |
| 92 | 155 | 12 | 3 | 0,9 | 1177,18 | 92 | 92,35 | 154,0 | 155 | 11,57 | 12 | 0,43 | |
| 102 | 174 | 14 | 3 | 0,9 | 1713,76 | 102 | 102,35 | 173,0 | 174 | 13,57 | 14 | 0,43 | |
| 112 | 190 | 14 | 4 | 1 | 2031,47 | 112 | 112,35 | 188,85 | 190 | 13,57 | 14 | 0,43 | |
| 122 | 208 | 14 | 4 | 1 | 2447,49 | 122 | 122,4 | 206,85 | 208 | 13,57 | 14 | 0,43 | |
| 127 | 215 | 14 | 4 | 1 | 2595,48 | 127 | 127,4 | 213,85 | 215 | 13,57 | 14 | 0,43 | |
| 142 | 242 | 16 | 4 | 1,2 | 3784,7 | 142 | 142,4 | 240,85 | 242 | 15,57 | 16 | 0,43 | |
| 162 | 276 | 16 | 4 | 1,2 | 4921,3 | 162 | 162,4 | 274,7 | 276 | 15,57 | 16 | 0,43 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 9065-75. Переиздание, сентябрь 1986; изменения № 1, 2 Пункты 1–4, с. 1–2 Проверено: 2026-10-01. Нормативный документ ↗
- ГОСТ 20700-75. Технические требования к фланцевому крепежу Табл. 1 (графа «Шайбы»), пп. 1.6–1.9, 1.17, 1.25, 3.8, раздел 4 Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ 25346-89. Расшифровка IT12–IT16 и полей H/h системы допусков, использованной в издании 2006 года. Пп. 1.1.21–1.1.22, 1.3.3, 2.2; таблица 1, с. 7 (PDF 7), интервалы до 180 мм Проверено: 2026-10-04. Нормативный документ ↗
Что ещё требует проверки
- Добавить отдельную штампованную ветвь с выбранным стандартом исходного листа; численный допуск толщины без него не задавать.
- Проверить полный ОСТ 26-2042-96.
- Для штампованного варианта нужен конкретный стандарт исходного листа и его допуск толщины; этот вариант не подменяется обработанной шайбой.
