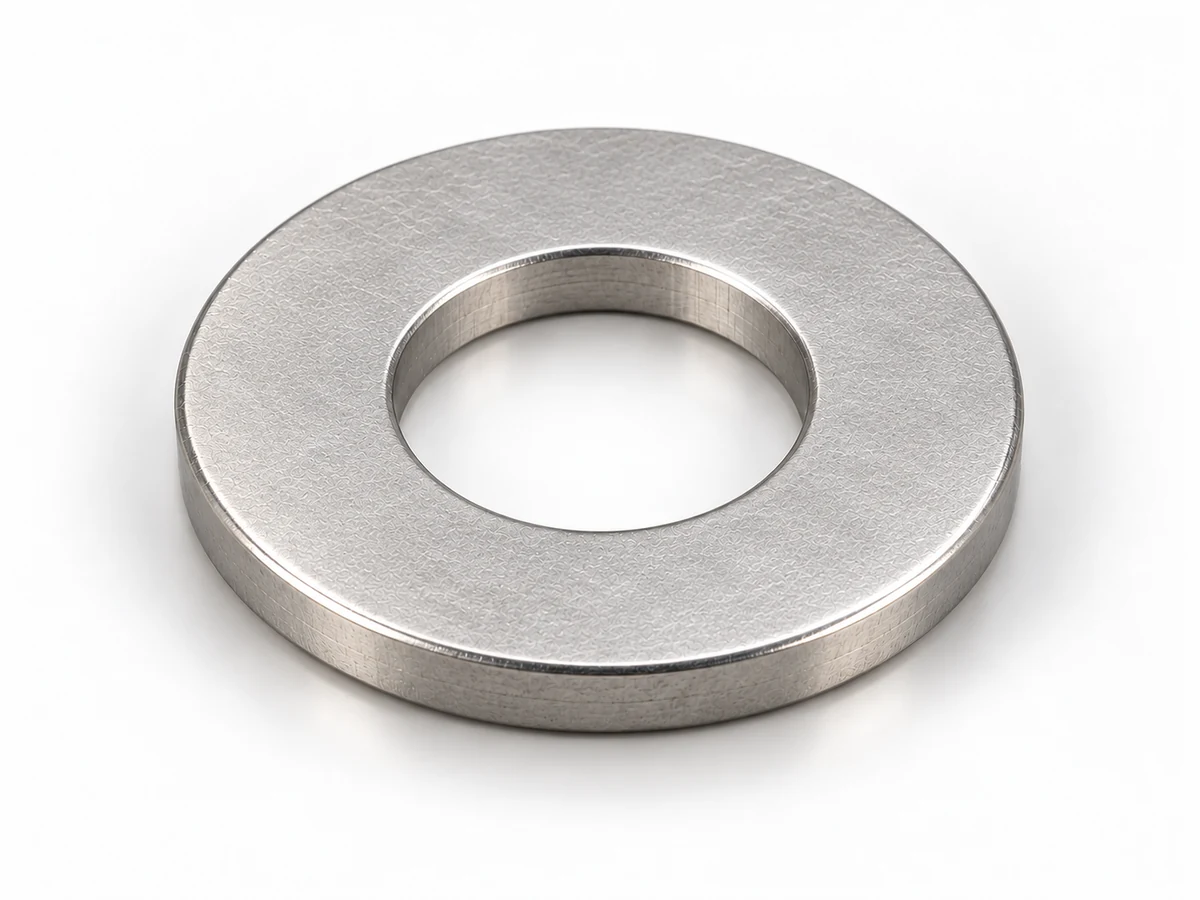

ГОСТ Р 52646-2006 Шайбы к высокопрочным болтам для металлических конструкций
Шайбы к высокопрочным болтам для металлических конструкций. Выберите размер и исполнение: чертёж, нормативные пределы и параметры заявки связаны между собой.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Применение стандарта в РФ
Статус документа в фонде: Отменён.
В Росстандарте документ отмечен как отменённый. На территории РФ указано пользоваться ГОСТ 32484.5-2013. Это не подтверждает взаимозаменяемость геометрии или комплектов.
Для применения в РФ Росстандарт указывает
- ГОСТ 32484.5-2013 — Указание реестра; подбор исполнения и требований выполняется отдельно. Дата перехода отдельно не подтверждена.
Указание заменяющего документа не подтверждает взаимозаменяемость конкретных изделий.
Проверка источника статуса: 2026-10-16. Росстандарт ↗
Нормативная геометрия
Стандарт предусматривает
Переиздание с изменением № 1 (ИУС 6-2011; введено 01.07.2011). Проверка содержания: проверена только часть. Проверены полный размерный ряд, показанные исполнения и требования по перечисленным таблицам с изменением № 1. Приёмка партии, характеристики конкретной поставки и все внешние ссылочные документы отдельно не проверены.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- Номинал болта
- Номинал болта, мм
- d₁ min
- d₁ min, мм
- d₁ max
- d₁ max, мм
- d₂ min
- d₂ min, мм
- d₂ max
- d₂ max, мм
- h min
- h min, мм
- h max
- h max, мм
- Масса 1000 шт.
- Масса 1000 шт., кг
- Допустимая внутренняя фаска 45°
- Допустимая внутренняя фаска 45°, мм
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
ГОСТ Р 52646-2006 — исполнение 1
Размеры заданы пределами: номинальная толщина не выдумывается. Все размеры до покрытия. Исполнение 2 требует специального обоснования.
Проверка этой таблицы: 2026-10-16. Все строки и указанные в таблице размерные колонки сверены с изображением первичного текста; масса, если есть, справочная.
Переиздание март 2008; вместе с изменением № 1. Источник: ГОСТ Р 52646-2006 · ГОСТ Р 52646-2006. ГОСТ Р 52646-2006, таблица 1; Б.1; изменение № 1
| Номинал болта ммНоминал болта | d₁ min ммd₁ min | d₁ max ммd₁ max | d₂ min ммd₂ min | d₂ max ммd₂ max | h min ммh min | h max ммh max | Масса 1000 шт. кгМасса 1000 шт. | Допустимая внутренняя фаска 45° ммДопустимая внутренняя фаска 45° |
|---|---|---|---|---|---|---|---|---|
| 18 | 18,43 | 32,4 | 34 | 3,1 | 4,6 | 23,6 | 1,6 | |
| 20 | 20,43 | 37,9 | 38 | 3,1 | 4,6 | 29,6 | — | |
| 22 | 22,52 | 40,4 | 42 | 3,1 | 4,6 | 36,3 | 2 | |
| 24 | 24,52 | 42,4 | 44 | 3,4 | 4,6 | 38,6 | 2 | |
| 26 | 26,52 | 48,4 | 50 | 3,4 | 4,6 | 51,7 | 2 | |
| 30 | 30,52 | 54,1 | 56 | 3,4 | 4,6 | 63,4 | 2,4 | |
| 33 | 33,62 | 58,1 | 60 | 3,4 | 4,6 | 71,2 | 2,4 | |
| 39 | 39,62 | 70,1 | 72 | 3,4 | 4,6 | 103,8 | 3 | |
| 46 | 46,62 | 82,1 | 84 | 3,4 | 4,6 | 140 | — | |
| 52 | 52,62 | 94,1 | 96 | 3,4 | 4,6 | 184,6 | 3 |
Полная размерная таблица стандарта
ГОСТ Р 52646-2006 — исполнение 2
Размеры заданы пределами: номинальная толщина не выдумывается. Все размеры до покрытия. Исполнение 2 требует специального обоснования. Внутренняя фаска по изменению к таблице 1 на исполнение 2 автоматически не переносится.
Проверка этой таблицы: 2026-10-16. Все строки и указанные в таблице размерные колонки сверены с изображением первичного текста; масса, если есть, справочная.
Переиздание март 2008; вместе с изменением № 1. Источник: ГОСТ Р 52646-2006 · ГОСТ Р 52646-2006. ГОСТ Р 52646-2006, таблица А.1; Б.1; изменение № 1
| Номинал болта ммНоминал болта | d₁ min ммd₁ min | d₁ max ммd₁ max | d₂ min ммd₂ min | d₂ max ммd₂ max | h min ммh min | h max ммh max | Масса 1000 шт. кгМасса 1000 шт. |
|---|---|---|---|---|---|---|---|
| 18 | 19 | 32,4 | 37 | 3,4 | 4,6 | 28,6 | |
| 20 | 21 | 37,9 | 39 | 3,4 | 4,6 | 30,6 | |
| 22 | 23 | 40,4 | 44 | 4,4 | 5,6 | 39,9 | |
| 24 | 25 | 42,4 | 50 | 4,4 | 5,6 | 53,1 | |
| 26 | 27 | 48,4 | 56 | 4,4 | 5,6 | 68,2 | |
| 30 | 31 | 54,1 | 66 | 4,4 | 5,6 | 96,2 | |
| 33 | 35 | 58,1 | 68 | 5,4 | 6,6 | 96,3 | |
| 39 | 42 | 70,1 | 78 | 5,4 | 6,6 | 122,5 | |
| 46 | 48 | 87,8 | 90 | 7,4 | 8,6 | 164,3 | |
| 52 | 54 | 97,8 | 100 | 7,4 | 8,6 | 200,8 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ Р 52646-2006. Размеры и требования по указанной редакции нормативного документа. Раздел 3, рисунок 1, таблица 1; приложение А; обозначение и технические требования; изменение № 1 Проверено: 2026-10-16. Нормативный документ ↗
- ГОСТ Р 52643-2006. Размеры и требования по указанной редакции нормативного документа. Пп. 3.2–3.4, 3.9, 4.11; приложение А, таблицы А.1–А.3 в редакции изменения № 1; Е.2 Проверено: 2026-10-16. Нормативный документ ↗
- ГОСТ Р 52646-2006. Размеры и требования по указанной редакции нормативного документа. Изменение № 1: допустимые внутренние фаски, допуски, маркировка Проверено: 2026-10-16. Нормативный документ ↗
Что ещё требует проверки
- Поставка, марка стали, покрытие и документы на партию подтверждаются при согласовании.
- Совпадение номинального диаметра не подтверждает совместимость комплекта. Требуются согласование исполнений, механических свойств и испытания по ГОСТ Р 52643.
