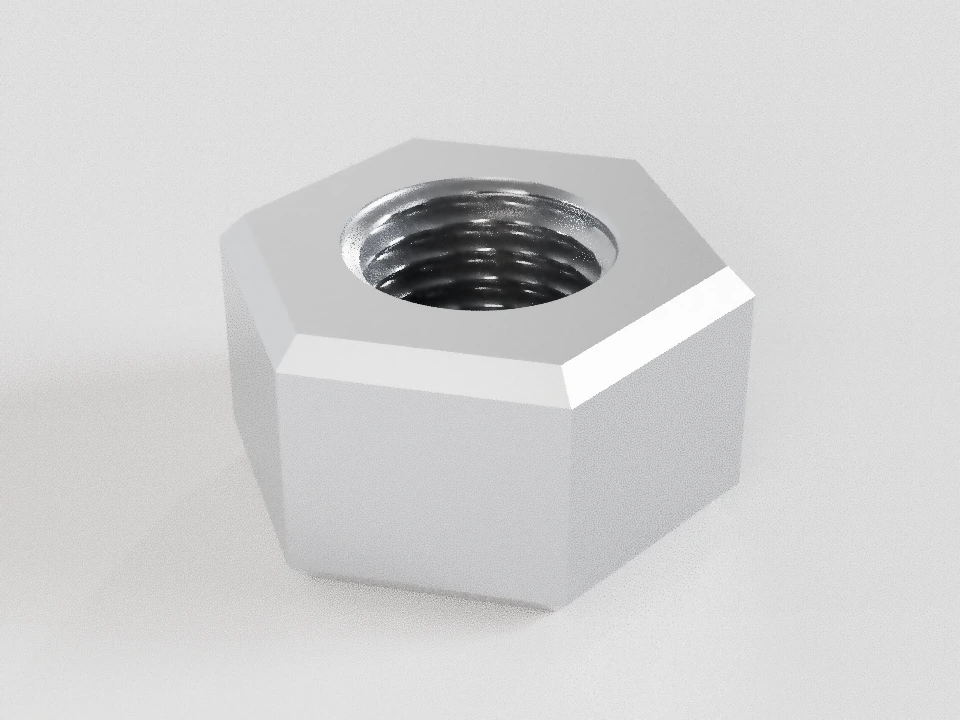

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Крепёж для металлических конструкций

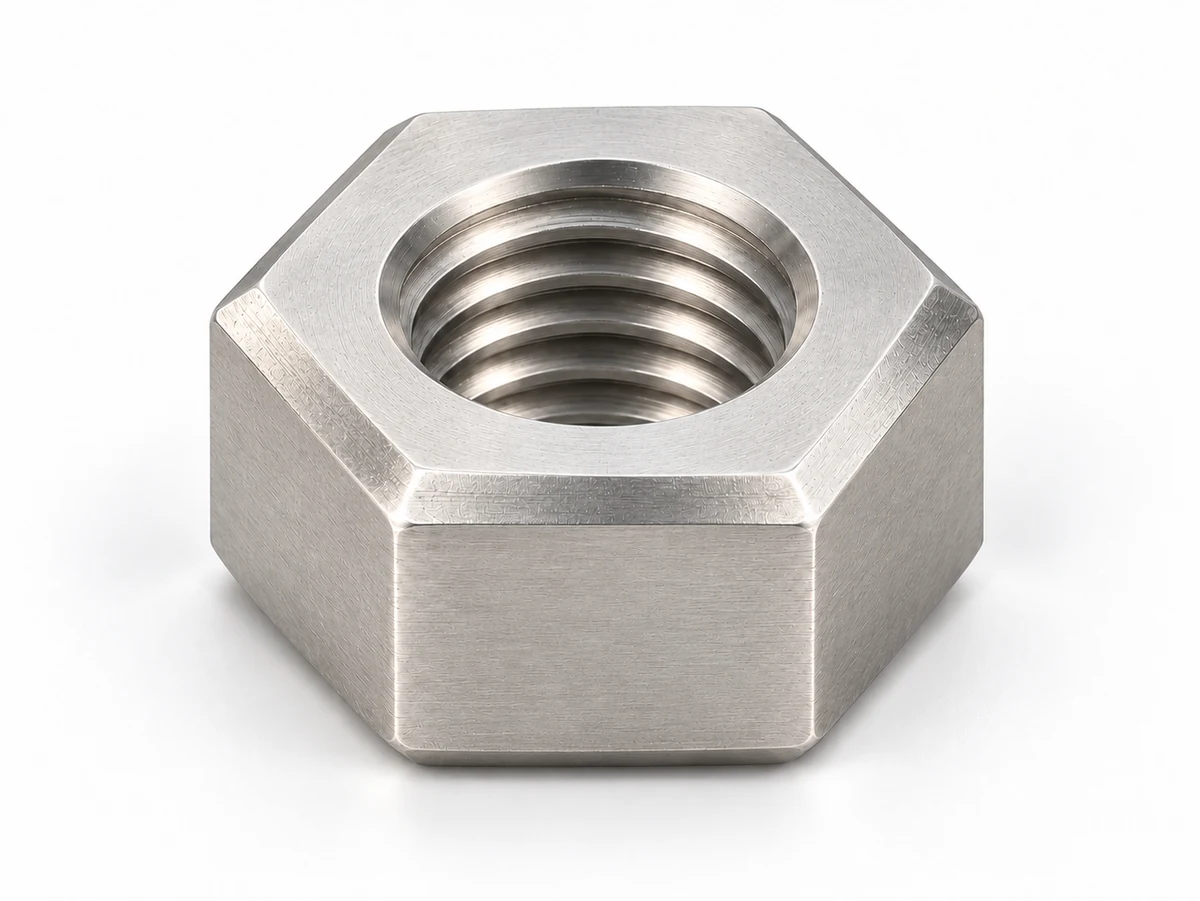

ГОСТ Р 52645-2006 Гайки высокопрочные с увеличенным размером под ключ
М16–М48 · размеры и исполнения · связанный комплект
Стандарт отменён — сведения Росстандарта и применение в РФ
Применение стандарта в РФ
Статус документа в фонде: Отменён.
В Росстандарте документ отмечен как отменённый. На территории РФ указано пользоваться ГОСТ 32484.3-2013. Это не подтверждает взаимозаменяемость геометрии или комплектов.
Для применения в РФ Росстандарт указывает
- ГОСТ 32484.3-2013 — Указание реестра; подбор исполнения и требований выполняется отдельно. Дата перехода отдельно не подтверждена.
Указание заменяющего документа не подтверждает взаимозаменяемость конкретных изделий.
Проверка источника статуса: 2026-10-16. Росстандарт ↗
Гайка М24 ГОСТ Р 52645-2006
Параметры для согласования. Окончательное обозначение дополняется после выбора класса, климатического исполнения и покрытия.
Выберите размер на чертеже или в таблице.
| Параметр | Нормативное значение |
|---|---|
| Номинальный диаметр резьбы | 24 мм |
| Основной (крупный) шаг | 3 мм |
| Полная высота гайки | 22,9…24,2 мм |
| Размер под ключ | 40…41 мм |
| Размер между углами, не менее | ≥ 45,2 мм |
- Размеры до покрытия. Геометрический ряд не подтверждает наличие или возможность поставки.
Нормативный ряд — выбор из таблицы
| М | S ≤ | m ≥ | m ≤ |
|---|---|---|---|
| 27 | 16,4 | 17,1 | |
| 30 | 16,9 | 18 | |
| 34 | 19,4 | 20,7 | |
| 36 | 22,3 | 23,6 | |
| 41 | 22,9 | 24,2 | |
| 46 | 26,3 | 27,6 | |
| 50 | 29,1 | 30,7 | |
| 60 | 35 | 36,6 | |
| 65 | 40,4 | 42 | |
| 75 | 46,4 | 48 |
Связанные детали соединения
Переход сохраняет только номинальный диаметр. Исполнения, классы, покрытие и комплектность проверяют отдельно по ГОСТ Р 52643.
В составе соединения
Пример компоновки: болт, гайка и две шайбы, как в испытательном комплекте ГОСТ Р 52643, пп. 4.11 и Е.2. Это не расчёт длины под реальный пакет деталей.
Нажмите на деталь, чтобы открыть её описание и карточку.
Болт и гайка создают стягивание; шайбы передают давление на опорные поверхности. Стрелки показывают направление стягивания без численных нагрузок.
Параметры заявки
Выберите требования к изделию. Марки стали связаны с классом и диаметром по таблицам А.1–А.3 ГОСТ Р 52643 с изменением № 1. Это рекомендации стандарта, а не подтверждённый ассортимент.
Назначение
Высокопрочная шестигранная гайка передаёт усилие через внутреннюю резьбу и опорную поверхность. Полная высота не равна длине полного профиля резьбы.
Исполнения
Исполнение 1 — основное. Исполнение 2 уменьшенной высоты приведено в приложении А и применяется при обосновании. Углы фасок и размеры сохраняют собственные нормативные условия.
Технические требования
Класс точности В; резьба 6H, основной (крупный) шаг. Классы гаек 8, 9, 10, 12 выбирают по таблице А.2 ГОСТ Р 52643 с изменением № 1. Эта таблица прямо указывает сопрягаемые классы болтов и диапазоны диаметров. Для ХЛ требуется проверка ударной вязкости материала гайки. Класс 6 из таблицы 3 ГОСТ Р 52645 не предлагается как подтверждённая строка обновлённой таблицы А.2.
Металлические покрытия наносят термодиффузионным методом; иной вид или способ согласуют с подтверждением сохранения механических характеристик (ГОСТ Р 52643, п. 3.9). Для комплекта проверяют поверхность резьбы, смазку, коэффициент закручивания и документы на партию. Иллюстрация не задаёт момент затяжки или расчётную нагрузку.
Размеры — полный ряд по указанным таблицам
Гайка — исполнение 1 — 10 строк
Таблица 1; S, e — изменение № 1. Размеры в мм до нанесения покрытия. Диаметры М18, М22, М27 применяют при обосновании.
| d (мм) | P (мм) | S_min (мм) | S_max (мм) | m_min (мм) | m_max (мм) | mw_min (мм) | e_min (мм) | da_min (мм) | da_max (мм) | dw_min (мм) | dw_max (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 2 | 26,16 | 27 | 16,4 | 17,1 | 13,1 | 29,6 | 16 | 17,3 | 24,9 | 27 |
| 18 | 2,5 | 29,16 | 30 | 16,9 | 18 | 13,5 | 33 | 18 | 19,4 | 27 | 30 |
| 20 | 2,5 | 33 | 34 | 19,4 | 20,7 | 15,5 | 37,3 | 20 | 21,6 | 31,4 | 34 |
| 22 | 2,5 | 35 | 36 | 22,3 | 23,6 | 17,8 | 39,6 | 22 | 23,8 | 33,3 | 36 |
| 24 | 3 | 40 | 41 | 22,9 | 24,2 | 18,3 | 45,2 | 24 | 25,9 | 38 | 41 |
| 27 | 3 | 45 | 46 | 26,3 | 27,6 | 21 | 50,9 | 27 | 28,2 | 42,8 | 46 |
| 30 | 3,5 | 49 | 50 | 29,1 | 30,7 | 23,3 | 55,4 | 30 | 32,4 | 46,5 | 50 |
| 36 | 4 | 58,8 | 60 | 35 | 36,6 | 28 | 66,4 | 36 | 38,9 | 55,9 | 60 |
| 42 | 4,5 | 63,1 | 65 | 40,4 | 42 | 31,5 | 71,3 | 42 | 45,4 | 58,5 | 65 |
| 48 | 5 | 73,1 | 75 | 46,4 | 48 | 36 | 82,6 | 48 | 51,8 | 67,5 | 75 |
Гайка — исполнение 2 — 10 строк
Таблица А.1; S, e — изменение № 1. Размеры в мм до нанесения покрытия. Диаметры М18, М22, М27 применяют при обосновании.
| d (мм) | P (мм) | S_min (мм) | S_max (мм) | m_min (мм) | m_max (мм) | mw_min (мм) | e_min (мм) | da_min (мм) | da_max (мм) | dw_min (мм) | dw_max (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 2 | 26,16 | 27 | 14,5 | 15,6 | 13,1 | 29,6 | 16 | 17,3 | 24,9 | 27 |
| 18 | 2,5 | 29,16 | 30 | 15,5 | 16,6 | 13,5 | 33 | 18 | 19,4 | 27 | 30 |
| 20 | 2,5 | 33 | 34 | 17,5 | 18,6 | 15,5 | 37,3 | 20 | 21,6 | 31,4 | 34 |
| 22 | 2,5 | 35 | 36 | 18,4 | 19,7 | 17,8 | 39,6 | 22 | 23,8 | 33,3 | 36 |
| 24 | 3 | 40 | 41 | 21,4 | 22,7 | 18,3 | 45,2 | 24 | 25,9 | 38 | 41 |
| 27 | 3 | 45 | 46 | 23,4 | 24,7 | 21 | 50,9 | 27 | 28,2 | 42,8 | 46 |
| 30 | 3,5 | 49 | 50 | 23,4 | 24,7 | 23,3 | 55,4 | 30 | 32,4 | 46,5 | 50 |
| 36 | 4 | 58,8 | 60 | 28,4 | 29,7 | 28 | 66,4 | 36 | 38,9 | 55,9 | 60 |
| 42 | 4,5 | 63,1 | 65 | 33,2 | 34,8 | 31,5 | 71,3 | 42 | 45,4 | 58,5 | 65 |
| 48 | 5 | 73,1 | 75 | 37,2 | 38,8 | 36 | 82,6 | 48 | 51,8 | 67,5 | 75 |
Источники и область проверки
- ГОСТ Р 52645-2006 — Переиздание с изменением № 1 (ИУС 6-2011; введено 01.07.2011). Раздел 3, рисунок 1, таблица 1; приложение А; обозначение и технические требования; изменение № 1 Проверено 2026-10-16.
- ГОСТ Р 52643-2006 — Переиздание с изменением № 1 (ИУС 6-2011; введено 01.07.2011). Пп. 3.2–3.4, 3.9, 4.11; приложение А, таблицы А.1–А.3 в редакции изменения № 1; Е.2 Проверено 2026-10-16.
- ГОСТ Р 52645-2006 — . Статус; на территории РФ пользоваться; изменения и поправки. Проверено 2026-10-16.
Проверены полный размерный ряд, показанные исполнения и требования по перечисленным таблицам с изменением № 1. Приёмка партии, характеристики конкретной поставки и все внешние ссылочные документы отдельно не проверены.
Справочные приложения с исходными текстами ИСО не подменяют основную российскую редакцию. Подтверждённых вариантов поставки в каталоге нет.
