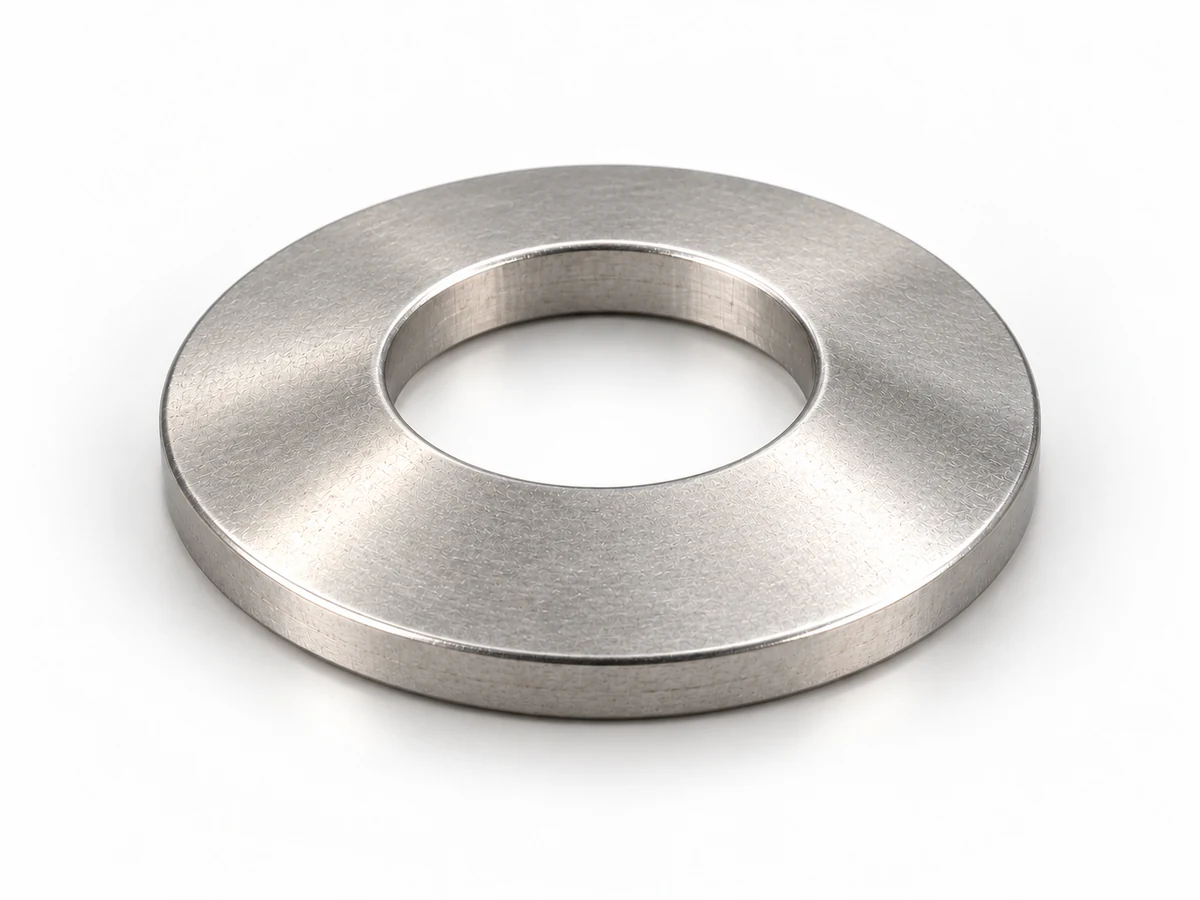

DIN 6796 Конические пружинные шайбы для болтовых соединений
Коническая шайба поддерживает усилие стяжки при осадке соединяемых деталей. Предназначена для коротких болтов с преимущественно осевой нагрузкой.
Не обеспечивает эффективную защиту от самоотвинчивания при переменной поперечной нагрузке. Высоту при поставке и после испытания на осадку нельзя считать двумя допусками одного состояния.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Действует.
DIN Media помечает издание 2009-08 как актуальное. Это статус документа у издателя, не подтверждение применения в РФ.
Проверка источника статуса: 2026-10-11. DIN Media ↗
Нормативная геометрия
Стандарт предусматривает
- Применимость
- Болты классов 8.8–10.9 по DIN EN ISO 898-1; при классе ниже 8.8 вдавливание шайбы снижает её действие. Это характеристика соединения, не класс прочности шайбы.
- Материал
- Пружинная сталь FSt по DIN 267-26; аустенитные коррозионностойкие стали по согласованию.
- Допуски
- Применяются до нанесения покрытия. Для s ≤ 6 мм — DIN EN 10140, для s > 6 мм — DIN EN 10029.
DIN 6796:2009-08. Проверка содержания: проверена только часть. Полная размерная матрица и испытательные таблицы проверены; состояния высоты разделены. Допуск листа и расхождения h после осадки требуют уточнения.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- Номинал
- Номинальный диаметр резьбы крепежа, мм
- d₁
- Отверстие H14, мм
- d₂
- Наружный диаметр h14, мм
- s
- Толщина, мм
- h max
- Высота при поставке, не более, мм
- h min
- Высота после испытания на осадку, не менее, мм
- Масса стали ≈
- Масса стали ≈, kg/1000
- Сила прижатия при испытании
- Сила прижатия при испытании, kN
- h после осадки по DIN 267-26:2005, не менее
- h после осадки по DIN 267-26:2005, не менее, mm
- Остаточная сила после 20 мкм разгрузки, не менее
- Остаточная сила после 20 мкм разгрузки, не менее, kN
- d1 min
- d1 min, mm
- d1 max
- d1 max, mm
- d2 min
- d2 min, mm
- d2 max
- d2 max, mm
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Конические пружинные шайбы для болтовых соединений — размеры
h max — только состояние поставки; h min — после испытания. Это не единый интервал свободной высоты. Значения h min в DIN 6796:2009 и DIN 267-26:2005 местами различаются; критерий приёмки следует согласовать, значения не усредняются. Испытательные силы не являются допустимой рабочей нагрузкой. Для размеров 2–3,5 остаточная сила не установлена.
Проверка этой таблицы: 2026-10-11. Все 19 строк собственной геометрии и массы; все 19 сил осадки и 15 остаточных сил технического стандарта. Различающиеся h после осадки сохранены в отдельных графах с указанием документа.
DIN 6796:2009-08. Источник: DIN 6796 · DIN 267-26:2005-12 · ГОСТ ISO 4759-3-2015 (ISO 4759-3:2000, IDT). DIN 6796:2009-08, рис. 1 и табл. 1; DIN 267-26:2005-12, табл. 1–2; численные IT14 — ГОСТ ISO 4759-3-2015, приложение A
| Номинал ммНоминальный диаметр резьбы крепежа | d₁ ммОтверстие H14 | d₂ ммНаружный диаметр h14 | s ммТолщина | h max ммВысота при поставке, не более | h min ммВысота после испытания на осадку, не менее | Масса стали ≈ kg/1000Масса стали ≈ | Сила прижатия при испытании kNСила прижатия при испытании | h после осадки по DIN 267-26:2005, не менее mmh после осадки по DIN 267-26:2005, не менее | Остаточная сила после 20 мкм разгрузки, не менее kNОстаточная сила после 20 мкм разгрузки, не менее | d1 min mmd1 min | d1 max mmd1 max | d2 min mmd2 min | d2 max mmd2 max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,2 | 5 | 0,4 | 0,6 | 0,5 | 0,05 | 0,92 | 0,5 | — | 2,2 | 2,45 | 4,7 | 5 | |
| 2,7 | 6 | 0,5 | 0,72 | 0,61 | 0,09 | 1,54 | 0,6 | — | 2,7 | 2,95 | 5,7 | 6 | |
| 3,2 | 7 | 0,6 | 0,85 | 0,72 | 0,14 | 2,35 | 0,7 | — | 3,2 | 3,5 | 6,64 | 7 | |
| 3,7 | 8 | 0,8 | 1,06 | 0,92 | 0,25 | 3,16 | 0,9 | — | 3,7 | 4,0 | 7,64 | 8 | |
| 4,3 | 9 | 1 | 1,3 | 1,12 | 0,38 | 4,4 | 1,1 | 1,4 | 4,3 | 4,6 | 8,64 | 9 | |
| 5,3 | 11 | 1,2 | 1,55 | 1,35 | 0,69 | 7,2 | 1,3 | 2,3 | 5,3 | 5,6 | 10,57 | 11 | |
| 6,4 | 14 | 1,5 | 2 | 1,7 | 1,43 | 10,2 | 1,7 | 4,2 | 6,4 | 6,76 | 13,57 | 14 | |
| 7,4 | 17 | 1,75 | 2,3 | 2 | 2,53 | 14,8 | 2 | 6,2 | 7,4 | 7,76 | 16,57 | 17 | |
| 8,4 | 18 | 2 | 2,6 | 2,24 | 3,13 | 18,6 | 2,2 | 7,7 | 8,4 | 8,76 | 17,57 | 18 | |
| 10,5 | 23 | 2,5 | 3,2 | 2,8 | 6,45 | 29,6 | 2,8 | 12,4 | 10,5 | 10,93 | 22,48 | 23 | |
| 13 | 29 | 3 | 3,95 | 3,43 | 12,4 | 43 | 3,4 | 18 | 13 | 13,43 | 28,48 | 29 | |
| 15 | 35 | 3,5 | 4,65 | 4,04 | 21,6 | 59,1 | 4 | 25 | 15 | 15,43 | 34,38 | 35 | |
| 17 | 39 | 4 | 5,25 | 4,58 | 30,4 | 80,9 | 4,6 | 34 | 17 | 17,43 | 38,38 | 39 | |
| 19 | 42 | 4,5 | 5,8 | 5,08 | 38,9 | 102 | 5,1 | 57 | 19 | 19,52 | 41,38 | 42 | |
| 21 | 45 | 5 | 6,4 | 5,6 | 48,8 | 130 | 5,6 | 73 | 21 | 21,52 | 44,38 | 45 | |
| 23 | 49 | 5,5 | 7,05 | 6,15 | 63,5 | 162 | 6,1 | 91 | 23 | 23,52 | 48,38 | 49 | |
| 25 | 56 | 6 | 7,75 | 6,77 | 92,9 | 188 | 6,8 | 122 | 25 | 25,52 | 55,26 | 56 | |
| 28 | 60 | 6,5 | 8,35 | 7,3 | 113 | 246 | 7,3 | 161 | 28 | 28,52 | 59,26 | 60 | |
| 31 | 70 | 7 | 9,2 | 8 | 170 | 300 | 8 | 196 | 31 | 31,62 | 69,26 | 70 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 6796. DIN 6796:2009-08 Разделы 1, 3–5; таблица 1, с. 4–6 Проверено: 2026-10-11. Нормативный источник и область проверки ↗
- DIN 267-26:2005-12. Технические требования к коническим пружинным шайбам из пружинной стали Разделы 3–6, табл. 1–3, нормативные приложения A/B Проверено: 2026-10-11. Нормативный источник и область проверки ↗
- ГОСТ ISO 4759-3-2015 (ISO 4759-3:2000, IDT). Стандартинформ, 2016; ISO 4759-3:2000, IDT Табл. 1, пп. 3.1–3.5.3; приложение А, табл. А.1; предисловие п. 5 Проверено: 2026-10-11. Нормативный источник и область проверки ↗
Что ещё требует проверки
- Численные допуски s по DIN EN 10140/10029 и база 2IT12 ещё не подтверждены; не считать нулевыми.
- Различия минимальной высоты после осадки между DIN 6796:2009 и DIN 267-26:2005 требуют согласованного критерия приёмки.
