Карточка стандарта / Шайбы

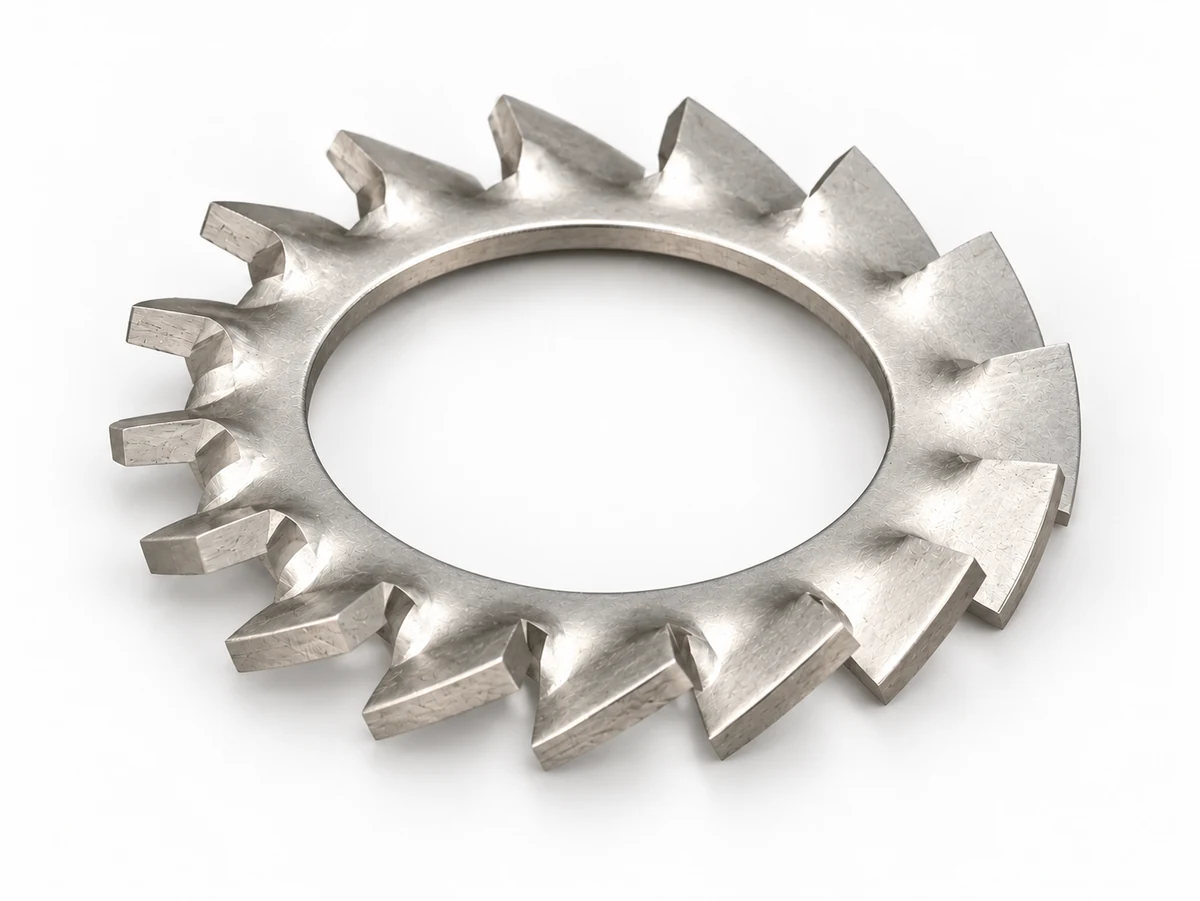

Веерные зубчатые шайбы DIN 6798 — A, J и V
A — наружные веерные зубья; J — внутренние; V — наружные зубья под потайную головку 90°. Каждая форма имеет собственные строки выбора.
Контакт острых кромок с сопрягаемыми поверхностями создаёт сопротивление повороту. Эффективность в конкретном узле проверяют отдельно.
Статус документа
Статус документа у издателя
Статус указанной редакции: Отменён.
Издание DIN 6798:1988-07 отменено у издателя. Редакцию требований к заказу согласуют отдельно.
Проверка источника статуса: 2026-10-16. DIN Media ↗
Выберите форму по изображению, затем размер и материал.
DIN 6798 · A — наружные · М8 · Пружинная сталь FSt
До затяжки
Сравнить с конкретной формой DIN / ГОСТ
DIN 6798 · A — наружные · М8 ↔ ГОСТ 10463-81 · 1 · насечная · наружные зубья · М8
Одинаковый номинал крепежа; DIN и ГОСТ имеют самостоятельные размеры, материалы и назначение. Это сравнение конструкций, не подтверждение взаимозаменяемости.
Открыть ГОСТ 10463-81 · 1 · насечная · наружные зубья →
| Параметр | DIN 6798 · A — наружные | ГОСТ 10463-81 · 1 · насечная · наружные зубья | Разница номиналов |
|---|---|---|---|
| d₁ — отверстие | 8,4 мм; 8,4…8,62 мм | 8,4 мм; H13; 8,4…8,62 мм | 0 |
| d₂ — наружный диаметр | 15 мм; 14,57…15 мм | 14 мм; h14; 13,57…14 мм | -1 |
| s₁ — толщина материала | 0,8 мм; Пределы не подтверждены | 0,8 мм; Пределы не подтверждены | 0 |
| h ≈ — свободная высота | ≈ 2,4 мм | не менее 2,2 мм | — |
| z — минимум зубьев | не менее 14 шт. | 16 шт. | — |
Параметры, требования и источники
DIN 6798:1988-07 · DIN 6798:1988-07, с. 1–2, рисунки и табл. 1
- Сталь по DIN 17221 или DIN 17222; марка по выбору изготовителя.
- Поверхность без окалины и заусенцев. Защита поверхности по выбору изготовителя; электроосаждённое покрытие указывают в обозначении (п. 3.4).
- Предназначение: контактирование покрытых поверхностей; проверка по применимым VDE. Эффективность против отвинчивания проверяется в конкретном узле.
- I — поисковый вариант записи J; самостоятельной четвёртой формы нет.
- Численные допуски толщины по ссылочному DIN 1544 не подтверждены; нулевыми не считаются.
- Число зубьев z — минимум. Точная геометрия переходов и насечки не установлена размерной таблицей.
- d₃ формы V и h формы A/J — приблизительные размеры; свободная высота V отдельным точным числом не нормирована.
- Глубина насечки DIN показана условно. Показано z = 14 при нормативе z ≥ 14; число зубьев партии проверяют отдельно. Плавный переход у корня иллюстративный; его радиус и допуск не назначены.
Заготовка до развода
| d₁ — отверстие | 8,4 мм; 8,4…8,62 мм |
|---|---|
| d₂ — наружный диаметр | 15 мм; 14,57…15 мм |
| s₁ — толщина материала | 0,8 мм; Пределы не подтверждены |
| z — минимум зубьев | не менее 14 шт. |
| Масса | ≈ 0,8 кг/1000 шт. |
| h ≈ — свободная высота | ≈ 2,4 мм |
DIN 6798:1988-07 · С. 1–4; табл. 1 (A/J), табл. 2 (V); технические условия, п. 3
Заявка и лист для производства
Предварительный лист
Все подтверждённые размерные таблицы
Размеры по стандарту
Обозначения в этих таблицах
- Под резьбу
- Под резьбу, mm
- d₁ min / номинал
- d₁ min / номинал, mm
- d₁ max
- d₁ max, mm
- d₂ max / номинал
- d₂ max / номинал, mm
- d₂ min
- d₂ min, mm
- h ≈ 3s₁
- h ≈ 3s₁, mm
- s₁
- s₁, mm
- Минимум зубьев
- Минимум зубьев, count
- Масса ≈
- Масса ≈, kg/1000
- d₃ ≈
- d₃ ≈, mm
- s₂
- s₂, mm
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
DIN 6798 · A
Число зубьев — минимум; s по DIN 1544, численный допуск не подтверждён. h приблизительно 3s₁; не минимум и не точный допуск.
Проверка этой таблицы: 2026-10-16. Полный ряд выбранной формы: 20 строк.
DIN 6798:1988-07. Источник: DIN 6798:1988-07. DIN 6798:1988-07, с. 1–2, рисунки и табл. 1
| Под резьбу mmПод резьбу | d₁ min / номинал mmd₁ min / номинал | d₁ max mmd₁ max | d₂ max / номинал mmd₂ max / номинал | d₂ min mmd₂ min | h ≈ 3s₁ mmh ≈ 3s₁ | s₁ mms₁ | Минимум зубьев countМинимум зубьев | Масса ≈ kg/1000Масса ≈ |
|---|---|---|---|---|---|---|---|---|
| 1,6 | 1,7 | 1,84 | 3,6 | 3,3 | 0,9 | 0,3 | 9 | 0,02 |
| 2 | 2,2 | 2,34 | 4,5 | 4,2 | 0,9 | 0,3 | 9 | 0,03 |
| 2,5 | 2,7 | 2,84 | 5,5 | 5,2 | 1,2 | 0,4 | 9 | 0,045 |
| 3 | 3,2 | 3,38 | 6 | 5,7 | 1,2 | 0,4 | 9 | 0,06 |
| 3,5 | 3,7 | 3,88 | 7 | 6,64 | 1,5 | 0,5 | 10 | 0,1 |
| 4 | 4,3 | 4,48 | 8 | 7,64 | 1,5 | 0,5 | 11 | 0,14 |
| 5 | 5,3 | 5,48 | 10 | 9,64 | 1,8 | 0,6 | 11 | 0,28 |
| 6 | 6,4 | 6,62 | 11 | 10,57 | 2,1 | 0,7 | 12 | 0,36 |
| 7 | 7,4 | 7,62 | 12,5 | 12,07 | 2,4 | 0,8 | 14 | 0,5 |
| 8 | 8,4 | 8,62 | 15 | 14,57 | 2,4 | 0,8 | 14 | 0,8 |
| 10 | 10,5 | 10,77 | 18 | 17,57 | 2,7 | 0,9 | 16 | 1,25 |
| 12 | 13 | 13,27 | 20,5 | 19,98 | 3 | 1 | 16 | 1,6 |
| 14 | 15 | 15,27 | 24 | 23,48 | 3 | 1 | 18 | 2,3 |
| 16 | 17 | 17,27 | 26 | 25,48 | 3,6 | 1,2 | 18 | 2,9 |
| 18 | 19 | 19,33 | 30 | 29,48 | 4,2 | 1,4 | 18 | 5 |
| 20 | 21 | 21,33 | 33 | 32,38 | 4,2 | 1,4 | 20 | 6 |
| 22 | 23 | 23,33 | 36 | 35,38 | 4,5 | 1,5 | 20 | 7,5 |
| 24 | 25 | 25,33 | 38 | 37,38 | 4,5 | 1,5 | 20 | 8 |
| 27 | 28 | 28,33 | 44 | 43,38 | 4,8 | 1,6 | 22 | 12 |
| 30 | 31 | 31,39 | 48 | 47,38 | 4,8 | 1,6 | 22 | 14 |
Полная размерная таблица стандарта
DIN 6798 · J
Число зубьев — минимум; s по DIN 1544, численный допуск не подтверждён. h приблизительно 3s₁; не минимум и не точный допуск.
Проверка этой таблицы: 2026-10-16. Полный ряд выбранной формы: 20 строк.
DIN 6798:1988-07. Источник: DIN 6798:1988-07. DIN 6798:1988-07, с. 1–2, рисунки и табл. 1
| Под резьбу mmПод резьбу | d₁ min / номинал mmd₁ min / номинал | d₁ max mmd₁ max | d₂ max / номинал mmd₂ max / номинал | d₂ min mmd₂ min | h ≈ 3s₁ mmh ≈ 3s₁ | s₁ mms₁ | Минимум зубьев countМинимум зубьев | Масса ≈ kg/1000Масса ≈ |
|---|---|---|---|---|---|---|---|---|
| 1,6 | 1,7 | 1,84 | 3,6 | 3,3 | 0,9 | 0,3 | 7 | 0,02 |
| 2 | 2,2 | 2,34 | 4,5 | 4,2 | 0,9 | 0,3 | 7 | 0,03 |
| 2,5 | 2,7 | 2,84 | 5,5 | 5,2 | 1,2 | 0,4 | 7 | 0,045 |
| 3 | 3,2 | 3,38 | 6 | 5,7 | 1,2 | 0,4 | 7 | 0,06 |
| 3,5 | 3,7 | 3,88 | 7 | 6,64 | 1,5 | 0,5 | 8 | 0,1 |
| 4 | 4,3 | 4,48 | 8 | 7,64 | 1,5 | 0,5 | 8 | 0,14 |
| 5 | 5,3 | 5,48 | 10 | 9,64 | 1,8 | 0,6 | 8 | 0,28 |
| 6 | 6,4 | 6,62 | 11 | 10,57 | 2,1 | 0,7 | 9 | 0,36 |
| 7 | 7,4 | 7,62 | 12,5 | 12,07 | 2,4 | 0,8 | 10 | 0,5 |
| 8 | 8,4 | 8,62 | 15 | 14,57 | 2,4 | 0,8 | 10 | 0,8 |
| 10 | 10,5 | 10,77 | 18 | 17,57 | 2,7 | 0,9 | 12 | 1,25 |
| 12 | 13 | 13,27 | 20,5 | 19,98 | 3 | 1 | 12 | 1,6 |
| 14 | 15 | 15,27 | 24 | 23,48 | 3 | 1 | 14 | 2,3 |
| 16 | 17 | 17,27 | 26 | 25,48 | 3,6 | 1,2 | 14 | 2,9 |
| 18 | 19 | 19,33 | 30 | 29,48 | 4,2 | 1,4 | 14 | 5 |
| 20 | 21 | 21,33 | 33 | 32,38 | 4,2 | 1,4 | 16 | 6 |
| 22 | 23 | 23,33 | 36 | 35,38 | 4,5 | 1,5 | 16 | 7,5 |
| 24 | 25 | 25,33 | 38 | 37,38 | 4,5 | 1,5 | 16 | 8 |
| 27 | 28 | 28,33 | 44 | 43,38 | 4,8 | 1,6 | 18 | 12 |
| 30 | 31 | 31,39 | 48 | 47,38 | 4,8 | 1,6 | 18 | 14 |
Полная размерная таблица стандарта
DIN 6798 · V
Число зубьев — минимум; s по DIN 1544, численный допуск не подтверждён. d₃ приблизительный; 90°; высота отдельным числом не задана.
Проверка этой таблицы: 2026-10-16. Полный ряд выбранной формы: 12 строк.
DIN 6798:1988-07. Источник: DIN 6798:1988-07. DIN 6798:1988-07, с. 3, табл. 2 и рисунок V
| Под резьбу mmПод резьбу | d₁ min / номинал mmd₁ min / номинал | d₁ max mmd₁ max | d₃ ≈ mmd₃ ≈ | s₂ mms₂ | Минимум зубьев countМинимум зубьев | Масса ≈ kg/1000Масса ≈ |
|---|---|---|---|---|---|---|
| 2 | 2,2 | 2,34 | 4,2 | 0,2 | 10 | 0,025 |
| 2,5 | 2,7 | 2,84 | 5,1 | 0,2 | 10 | 0,03 |
| 3 | 3,2 | 3,38 | 6 | 0,2 | 12 | 0,04 |
| 3,5 | 3,7 | 3,88 | 7 | 0,25 | 12 | 0,075 |
| 4 | 4,3 | 4,48 | 8 | 0,25 | 14 | 0,1 |
| 5 | 5,3 | 5,48 | 9,8 | 0,3 | 14 | 0,2 |
| 6 | 6,4 | 6,62 | 11,8 | 0,4 | 16 | 0,3 |
| 8 | 8,4 | 8,62 | 15,3 | 0,4 | 18 | 0,5 |
| 10 | 10,5 | 10,77 | 19 | 0,5 | 20 | 1 |
| 12 | 13 | 13,27 | 23 | 0,5 | 26 | 1,5 |
| 14 | 15 | 15,27 | 26,2 | 0,6 | 28 | 1,9 |
| 16 | 17 | 17,27 | 30,2 | 0,6 | 30 | 2,3 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, шаг резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Класс прочности, марка материала, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 6798:1988-07. Проверенный первичный документ; размерные таблицы и рисунки прочитаны отдельно. С. 1–4; табл. 1 (A/J), табл. 2 (V); технические условия, п. 3 Проверено: 2026-10-16. Нормативный источник и область проверки ↗
Что ещё требует проверки
- Численные допуски толщины по ссылочному DIN 1544 не подтверждены; нулевыми не считаются.
- Число зубьев z — минимум. Точная геометрия переходов и насечки не установлена размерной таблицей.
- d₃ формы V и h формы A/J — приблизительные размеры; свободная высота V отдельным точным числом не нормирована.
