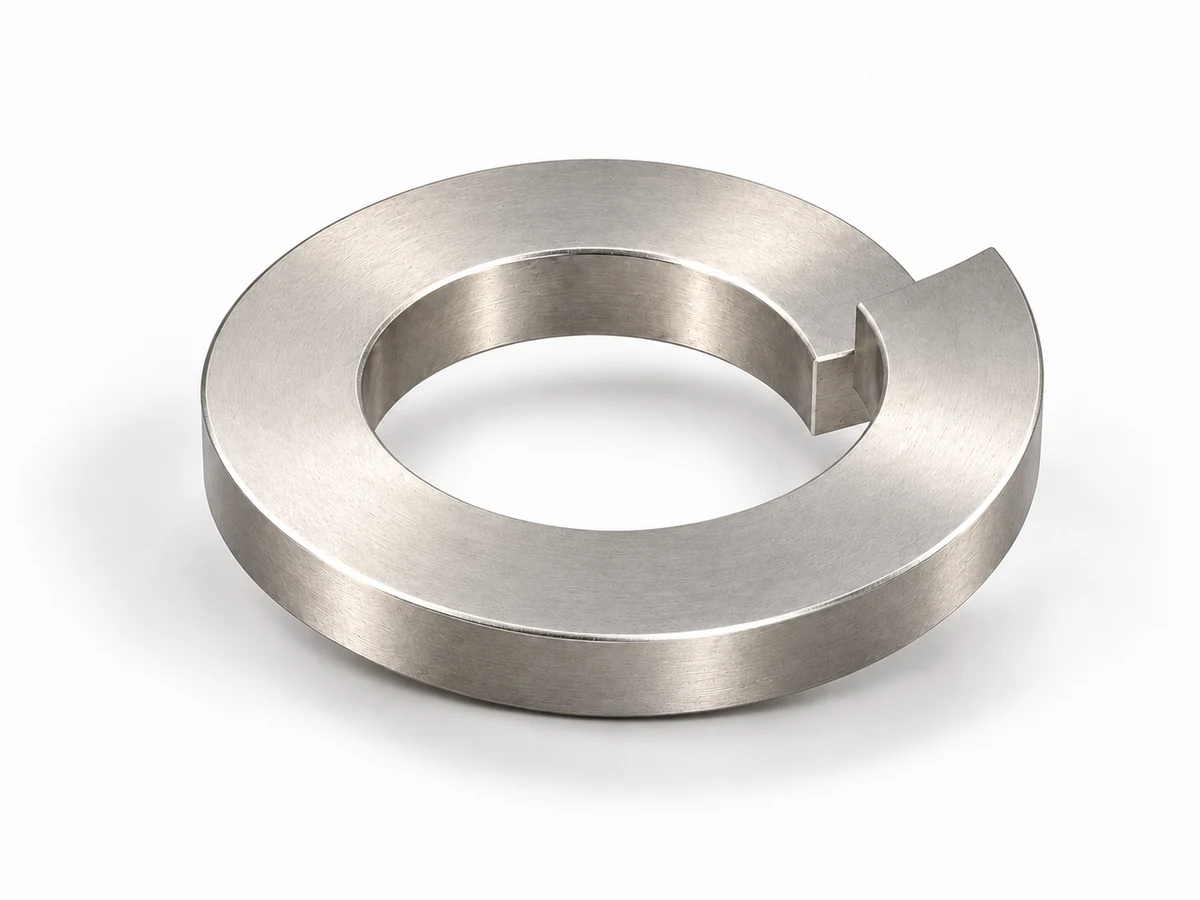

DIN 7980 / ГОСТ 6402-70 Шайбы пружинные разрезные
Разрезные пружинные шайбы для болтов, винтов и шпилек 2–48 мм. Нормальные Н, тяжёлые Т и особо тяжёлые ОТ имеют квадратное сечение; лёгкие Л — прямоугольное.
Четыре типа разделены в таблицах. Размеры в скобках из старого издания не включены: стандарт допускал их применение только до 01.01.1985. Тип и исполнение необходимо указать при заказе.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.
Проверка источника статуса: 2026-10-01. Росстандарт ↗
Изменения, поправки и даты
- Текстовое изменение № 2 · ИУС 3-1973
Учтено в указанном нормативном издании.
Введено: 1973-03-01; зарегистрировано: 1973-02-20. Документ: 404. Росстандарт ↗
- Текстовое изменение № 3 · ИУС 4-1983
Учтено в указанном нормативном издании.
Введено: 1984-01-01; зарегистрировано: 1982-12-24. Документ: 5073. Росстандарт ↗
Нормативная геометрия
Стандарт предусматривает
- Материал
- Стали 65Г, 70 и 3Х13; допускаются бронза БрКМц3-1 и другие цветные сплавы
- Покрытие
- Без покрытия либо с согласованным покрытием; при катодном нанесении металлического покрытия требуется обезводораживание
- Пружинящие свойства
- После трёх сжатий и выдержки 24 часа высота развода концов должна быть не менее 1,65 фактической толщины
Стандартинформ, 2006; изменения № 2, 3. Проверка содержания: проверена только часть. Проверены указанные параметры, таблица и конкретное издание. Дополнительные допуски, ссылочные документы и исполнение поставки требуют отдельного согласования.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- Крепёж
- Номинальный диаметр резьбы, мм
- d
- Внутренний диаметр, мм
- b
- Ширина сечения, мм
- s
- Толщина сечения, мм
- d min
- d min, mm
- d max
- d max, mm
- b min
- b min, mm
- b max
- b max, mm
- s min по таблице
- s min по таблице, mm
- s max по таблице
- s max по таблице, mm
- s max с учётом примечания 1
- s max с учётом примечания 1, mm
- D=d+2b, расчётный
- D=d+2b, расчётный, mm
- D min, расчётный
- D min, расчётный, mm
- D max, расчётный
- D max, расчётный, mm
- k max, для Л/Н
- k max, для Л/Н, mm
- h₁ min, общий диапазон
- h₁ min, общий диапазон, mm
- h₁ max, общий диапазон
- h₁ max, общий диапазон, mm
- h₂ min, общий диапазон
- h₂ min, общий диапазон, mm
- h₂ max, общий диапазон
- h₂ max, общий диапазон, mm
- m max при номинальном s
- m max при номинальном s, mm
- Теоретическая масса стали
- Теоретическая масса стали, kg/1000
- Расчётная упругая сила стали 65Г
- Расчётная упругая сила стали 65Г, N
- Номинальный размер
- Номинальный размер, mm
- d₁ min
- d₁ min, mm
- d₁ max
- d₁ max, mm
- d₂ max
- d₂ max, mm
- s — сторона сечения
- s — сторона сечения, mm
- s min
- s min, mm
- s max
- s max, mm
- h min
- h min, mm
- h max
- h max, mm
- r — скругление сечения
- r — скругление сечения, mm
- Масса стали ≈
- Масса стали ≈, kg/1000
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Л — лёгкие
h₁=2s±15%; h₂=(2s+2k)±15%, где s — толщина выбранного сечения. Общие диапазоны h учитывают пределы s и k, это не независимый допуск любого сочетания. Увеличение s до 10% от номинала допускается примечанием 1; основной табличный предел также сохранён. D вычислен как d+2b. Справочная сила относится к 65Г, не является нагрузкой узла.
Проверка этой таблицы: 2026-10-11. Все нескобочные размеры типа Л с табличными отклонениями и справочным приложением. Прочерки не создают конфигурации.
Стандартинформ, 2006; изменения № 2, 3. Источник: ГОСТ 6402-70. ГОСТ 6402-70, черт. 1, основная таблица и примечания 1–2; справочное приложение, таблица
| Крепёж ммНоминальный диаметр резьбы | d ммВнутренний диаметр | b ммШирина сечения | s ммТолщина сечения | d min mmd min | d max mmd max | b min mmb min | b max mmb max | s min по таблице mms min по таблице | s max по таблице mms max по таблице | s max с учётом примечания 1 mms max с учётом примечания 1 | D=d+2b, расчётный mmD=d+2b, расчётный | D min, расчётный mmD min, расчётный | D max, расчётный mmD max, расчётный | k max, для Л/Н mmk max, для Л/Н | h₁ min, общий диапазон mmh₁ min, общий диапазон | h₁ max, общий диапазон mmh₁ max, общий диапазон | h₂ min, общий диапазон mmh₂ min, общий диапазон | h₂ max, общий диапазон mmh₂ max, общий диапазон | m max при номинальном s mmm max при номинальном s | Теоретическая масса стали kg/1000Теоретическая масса стали | Расчётная упругая сила стали 65Г NРасчётная упругая сила стали 65Г |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,1 | 0,8 | 0,5 | 2,1 | 2,35 | 0,72 | 0,88 | 0,43 | 0,57 | 0,57 | 3,7 | 3,54 | 4,11 | — | 0,731 | 1,311 | — | — | 0,35 | 0,03 | 7,8 | |
| 2,6 | 0,8 | 0,6 | 2,6 | 2,85 | 0,72 | 0,88 | 0,53 | 0,67 | 0,67 | 4,2 | 4,04 | 4,61 | — | 0,901 | 1,541 | — | — | 0,42 | 0,042 | 14,7 | |
| 3,1 | 1 | 0,8 | 3,1 | 3,4 | 0,875 | 1,125 | 0,72 | 0,88 | 0,88 | 5,1 | 4,85 | 5,65 | — | 1,224 | 2,024 | — | — | 0,56 | 0,084 | 35,3 | |
| 3,6 | 1 | 0,8 | 3,6 | 3,9 | 0,875 | 1,125 | 0,72 | 0,88 | 0,88 | 5,6 | 5,35 | 6,15 | 0,15 | 1,224 | 2,024 | 1,224 | 2,369 | 0,56 | 0,094 | 21,6 | |
| 4,1 | 1,2 | 0,8 | 4,1 | 4,4 | 1,075 | 1,325 | 0,675 | 0,925 | 0,925 | 6,5 | 6,25 | 7,05 | 0,15 | 1,1475 | 2,1275 | 1,1475 | 2,4725 | 0,56 | 0,129 | 14,7 | |
| 5,1 | 1,2 | 1 | 5,1 | 5,68 | 1,075 | 1,325 | 0,875 | 1,125 | 1,125 | 7,5 | 7,25 | 8,33 | 0,15 | 1,4875 | 2,5875 | 1,4875 | 2,9325 | 0,7 | 0,191 | 28,4 | |
| 6,1 | 1,6 | 1,2 | 6,1 | 6,68 | 1,475 | 1,725 | 1,075 | 1,325 | 1,325 | 9,3 | 9,05 | 10,13 | 0,2 | 1,8275 | 3,0475 | 1,8275 | 3,5075 | 0,84 | 0,378 | 36,3 | |
| 7,2 | 2 | 1,6 | 7,2 | 7,78 | 1,875 | 2,125 | 1,475 | 1,725 | 1,76 | 11,2 | 10,95 | 12,03 | 0,2 | 2,5075 | 4,048 | 2,5075 | 4,508 | 1,12 | 0,749 | 92,1 | |
| 8,2 | 2 | 1,6 | 8,2 | 8,78 | 1,875 | 2,125 | 1,475 | 1,725 | 1,76 | 12,2 | 11,95 | 13,03 | 0,3 | 2,5075 | 4,048 | 2,5075 | 4,738 | 1,12 | 0,827 | 71,5 | |
| 10,2 | 2,5 | 2 | 10,2 | 10,9 | 2,375 | 2,625 | 1,875 | 2,125 | 2,2 | 15,2 | 14,95 | 16,15 | 0,3 | 3,1875 | 5,06 | 3,1875 | 5,75 | 1,4 | 1,608 | 114,0 | |
| 12,2 | 3,5 | 2,5 | 12,2 | 12,9 | 3,375 | 3,625 | 2,375 | 2,625 | 2,75 | 19,2 | 18,95 | 20,15 | 0,4 | 4,0375 | 6,325 | 4,0375 | 7,245 | 1,75 | 3,462 | 187,0 | |
| 14,2 | 4 | 3 | 14,2 | 14,9 | 3,85 | 4,15 | 2,875 | 3,125 | 3,3 | 22,2 | 21,9 | 23,2 | 0,4 | 4,8875 | 7,59 | 4,8875 | 8,51 | 2,1 | 5,487 | 295,0 | |
| 16,3 | 4,5 | 3,2 | 16,3 | 17,14 | 4,35 | 4,65 | 3,05 | 3,35 | 3,52 | 25,3 | 25,0 | 26,44 | 0,4 | 5,185 | 8,096 | 5,185 | 9,016 | 2,24 | 7,507 | 283,0 | |
| 18,3 | 5 | 3,5 | 18,3 | 19,14 | 4,85 | 5,15 | 3,35 | 3,65 | 3,85 | 28,3 | 28,0 | 29,44 | 0,4 | 5,695 | 8,855 | 5,695 | 9,775 | 2,45 | 10,23 | 305,0 | |
| 20,5 | 5,5 | 4 | 20,5 | 21,34 | 5,35 | 5,65 | 3,85 | 4,15 | 4,4 | 31,5 | 31,2 | 32,64 | 0,4 | 6,545 | 10,12 | 6,545 | 11,04 | 2,8 | 14,33 | 434,0 | |
| 22,5 | 6 | 4,5 | 22,5 | 23,34 | 5,82 | 6,18 | 4,35 | 4,65 | 4,95 | 34,5 | 34,14 | 35,7 | 0,4 | 7,395 | 11,385 | 7,395 | 12,305 | 3,15 | 19,25 | 597,0 | |
| 24,5 | 6,5 | 4,8 | 24,5 | 25,34 | 6,32 | 6,68 | 4,65 | 4,95 | 5,28 | 37,5 | 37,14 | 38,7 | 0,5 | 7,905 | 12,144 | 7,905 | 13,294 | 3,36 | 24,16 | 642,0 | |
| 27,5 | 7 | 5,5 | 27,5 | 28,34 | 6,82 | 7,18 | 5,35 | 5,65 | 6,05 | 41,5 | 41,14 | 42,7 | 0,5 | 9,095 | 13,915 | 9,095 | 15,065 | 3,85 | 33,14 | 928,0 | |
| 30,5 | 8 | 6 | 30,5 | 31,5 | 7,82 | 8,18 | 5,85 | 6,15 | 6,6 | 46,5 | 46,14 | 47,86 | 0,8 | 9,945 | 15,18 | 9,945 | 17,02 | 4,2 | 46,14 | 1029,0 | |
| 33,5 | 10 | 6 | 33,5 | 34,5 | 9,82 | 10,18 | 5,85 | 6,15 | 6,6 | 53,5 | 53,14 | 54,86 | 0,8 | 9,945 | 15,18 | 9,945 | 17,02 | 4,2 | 65,07 | 692,0 | |
| 36,5 | 10 | 6 | 36,5 | 37,5 | 9,82 | 10,18 | 5,85 | 6,15 | 6,6 | 56,5 | 56,14 | 57,86 | 0,8 | 9,945 | 15,18 | 9,945 | 17,02 | 4,2 | 69,51 | 566,0 | |
| 39,5 | 10 | 6 | 39,5 | 40,5 | 9,82 | 10,18 | 5,85 | 6,15 | 6,6 | 59,5 | 59,14 | 60,86 | 0,8 | 9,945 | 15,18 | 9,945 | 17,02 | 4,2 | 73,9 | 469,0 | |
| 42,5 | 12 | 7 | 42,5 | 43,5 | 11,785 | 12,215 | 6,82 | 7,18 | 7,7 | 66,5 | 66,07 | 67,93 | 0,8 | 11,594 | 17,71 | 11,594 | 19,55 | 4,9 | 113,9 | 756,0 | |
| 45,5 | 12 | 7 | 45,5 | 46,5 | 11,785 | 12,215 | 6,82 | 7,18 | 7,7 | 69,5 | 69,07 | 70,93 | 0,8 | 11,594 | 17,71 | 11,594 | 19,55 | 4,9 | 120,1 | 643,0 | |
| 48,5 | 12 | 7 | 48,5 | 49,5 | 11,785 | 12,215 | 6,82 | 7,18 | 7,7 | 72,5 | 72,07 | 73,93 | 0,8 | 11,594 | 17,71 | 11,594 | 19,55 | 4,9 | 126,3 | 554,0 |
Полная размерная таблица стандарта
Н — нормальные
h₁=2s±15%; h₂=(2s+2k)±15%, где s — толщина выбранного сечения. Общие диапазоны h учитывают пределы s и k, это не независимый допуск любого сочетания. Увеличение s до 10% от номинала допускается примечанием 1; основной табличный предел также сохранён. D вычислен как d+2b. Справочная сила относится к 65Г, не является нагрузкой узла.
Проверка этой таблицы: 2026-10-11. Все нескобочные размеры типа Н с табличными отклонениями и справочным приложением. Прочерки не создают конфигурации.
Стандартинформ, 2006; изменения № 2, 3. Источник: ГОСТ 6402-70. ГОСТ 6402-70, черт. 1, основная таблица и примечания 1–2; справочное приложение, таблица
| Крепёж ммНоминальный диаметр резьбы | d ммВнутренний диаметр | b ммШирина сечения | s ммТолщина сечения | d min mmd min | d max mmd max | b min mmb min | b max mmb max | s min по таблице mms min по таблице | s max по таблице mms max по таблице | s max с учётом примечания 1 mms max с учётом примечания 1 | D=d+2b, расчётный mmD=d+2b, расчётный | D min, расчётный mmD min, расчётный | D max, расчётный mmD max, расчётный | k max, для Л/Н mmk max, для Л/Н | h₁ min, общий диапазон mmh₁ min, общий диапазон | h₁ max, общий диапазон mmh₁ max, общий диапазон | h₂ min, общий диапазон mmh₂ min, общий диапазон | h₂ max, общий диапазон mmh₂ max, общий диапазон | m max при номинальном s mmm max при номинальном s | Теоретическая масса стали kg/1000Теоретическая масса стали | Расчётная упругая сила стали 65Г NРасчётная упругая сила стали 65Г |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,1 | 0,5 | 0,5 | 2,1 | 2,35 | 0,43 | 0,57 | 0,43 | 0,57 | 0,57 | 3,1 | 2,96 | 3,49 | — | 0,731 | 1,311 | — | — | 0,35 | 0,017 | 11,8 | |
| 2,6 | 0,6 | 0,6 | 2,6 | 2,85 | 0,53 | 0,67 | 0,53 | 0,67 | 0,67 | 3,8 | 3,66 | 4,19 | — | 0,901 | 1,541 | — | — | 0,42 | 0,03 | 16,7 | |
| 3,1 | 0,8 | 0,8 | 3,1 | 3,4 | 0,72 | 0,88 | 0,72 | 0,88 | 0,88 | 4,7 | 4,54 | 5,16 | — | 1,224 | 2,024 | — | — | 0,56 | 0,064 | 38,2 | |
| 3,6 | 1 | 1 | 3,6 | 3,9 | 0,875 | 1,125 | 0,875 | 1,125 | 1,125 | 5,6 | 5,35 | 6,15 | 0,15 | 1,4875 | 2,5875 | 1,4875 | 2,9325 | 0,7 | 0,117 | 71,5 | |
| 4,1 | 1 | 1 | 4,1 | 4,4 | 0,875 | 1,125 | 0,875 | 1,125 | 1,125 | 6,1 | 5,85 | 6,65 | 0,15 | 1,4875 | 2,5875 | 1,4875 | 2,9325 | 0,7 | 0,129 | 52,9 | |
| 5,1 | 1,2 | 1,2 | 5,1 | 5,68 | 1,075 | 1,325 | 1,075 | 1,325 | 1,325 | 7,5 | 7,25 | 8,33 | 0,15 | 1,8275 | 3,0475 | 1,8275 | 3,3925 | 0,84 | 0,228 | 71,5 | |
| 6,1 | 1,4 | 1,4 | 6,1 | 6,68 | 1,275 | 1,525 | 1,275 | 1,525 | 1,54 | 8,9 | 8,65 | 9,73 | 0,2 | 2,1675 | 3,542 | 2,1675 | 4,002 | 0,98 | 0,376 | 88,2 | |
| 7,2 | 2 | 2 | 7,2 | 7,78 | 1,875 | 2,125 | 1,875 | 2,125 | 2,2 | 11,2 | 10,95 | 12,03 | 0,2 | 3,1875 | 5,06 | 3,1875 | 5,52 | 1,4 | 0,936 | 289,0 | |
| 8,2 | 2 | 2 | 8,2 | 8,78 | 1,875 | 2,125 | 1,875 | 2,125 | 2,2 | 12,2 | 11,95 | 13,03 | 0,3 | 3,1875 | 5,06 | 3,1875 | 5,75 | 1,4 | 1,034 | 214,0 | |
| 10,2 | 2,5 | 2,5 | 10,2 | 10,9 | 2,375 | 2,625 | 2,375 | 2,625 | 2,75 | 15,2 | 14,95 | 16,15 | 0,3 | 4,0375 | 6,325 | 4,0375 | 7,015 | 1,75 | 2,01 | 339,0 | |
| 12,2 | 3 | 3 | 12,2 | 12,9 | 2,875 | 3,125 | 2,875 | 3,125 | 3,3 | 18,2 | 17,95 | 19,15 | 0,4 | 4,8875 | 7,59 | 4,8875 | 8,51 | 2,1 | 3,45 | 499,0 | |
| 14,2 | 3,2 | 3,2 | 14,2 | 14,9 | 3,075 | 3,325 | 3,075 | 3,325 | 3,52 | 20,6 | 20,35 | 21,55 | 0,4 | 5,2275 | 8,096 | 5,2275 | 9,016 | 2,24 | 4,48 | 463,0 | |
| 16,3 | 3,5 | 3,5 | 16,3 | 17,14 | 3,35 | 3,65 | 3,35 | 3,65 | 3,85 | 23,3 | 23,0 | 24,44 | 0,4 | 5,695 | 8,855 | 5,695 | 9,775 | 2,45 | 6,084 | 495,0 | |
| 18,3 | 4 | 4 | 18,3 | 19,14 | 3,85 | 4,15 | 3,85 | 4,15 | 4,4 | 26,3 | 26,0 | 27,44 | 0,4 | 6,545 | 10,12 | 6,545 | 11,04 | 2,8 | 8,96 | 673,0 | |
| 20,5 | 4,5 | 4,5 | 20,5 | 21,34 | 4,35 | 4,65 | 4,35 | 4,65 | 4,95 | 29,5 | 29,2 | 30,64 | 0,4 | 7,395 | 11,385 | 7,395 | 12,305 | 3,15 | 12,69 | 866,0 | |
| 22,5 | 5 | 5 | 22,5 | 23,34 | 4,85 | 5,15 | 4,85 | 5,15 | 5,5 | 32,5 | 32,2 | 33,64 | 0,4 | 8,245 | 12,65 | 8,245 | 13,57 | 3,5 | 17,21 | 1107,0 | |
| 24,5 | 5,5 | 5,5 | 24,5 | 25,34 | 5,35 | 5,65 | 5,35 | 5,65 | 6,05 | 35,5 | 35,2 | 36,64 | 0,5 | 9,095 | 13,915 | 9,095 | 15,065 | 3,85 | 22,68 | 1382,0 | |
| 27,5 | 6 | 6 | 27,5 | 28,34 | 5,82 | 6,18 | 5,82 | 6,18 | 6,6 | 39,5 | 39,14 | 40,7 | 0,5 | 9,894 | 15,18 | 9,894 | 16,33 | 4,2 | 30,1 | 1539,0 | |
| 30,5 | 6,5 | 6,5 | 30,5 | 31,5 | 6,32 | 6,68 | 6,32 | 6,68 | 7,15 | 43,5 | 43,14 | 44,86 | 0,8 | 10,744 | 16,445 | 10,744 | 18,285 | 4,55 | 39,05 | 1695,0 | |
| 33,5 | 7 | 7 | 33,5 | 34,5 | 6,82 | 7,18 | 6,82 | 7,18 | 7,7 | 47,5 | 47,14 | 48,86 | 0,8 | 11,594 | 17,71 | 11,594 | 19,55 | 4,9 | 49,52 | 1882,0 | |
| 36,5 | 8 | 8 | 36,5 | 37,5 | 7,82 | 8,18 | 7,82 | 8,18 | 8,8 | 52,5 | 52,14 | 53,86 | 0,8 | 13,294 | 20,24 | 13,294 | 22,08 | 5,6 | 70,99 | 2773,0 | |
| 39,5 | 8,5 | 8,5 | 39,5 | 40,5 | 8,32 | 8,68 | 8,32 | 8,68 | 9,35 | 56,5 | 56,14 | 57,86 | 0,8 | 14,144 | 21,505 | 14,144 | 23,345 | 5,95 | 86,37 | 2999,0 | |
| 42,5 | 9 | 9 | 42,5 | 43,5 | 8,82 | 9,18 | 8,82 | 9,18 | 9,9 | 60,5 | 60,14 | 61,86 | 0,8 | 14,994 | 22,77 | 14,994 | 24,61 | 6,3 | 103,8 | 3244,0 | |
| 45,5 | 9,5 | 9,5 | 45,5 | 46,5 | 9,32 | 9,68 | 9,32 | 9,68 | 10,45 | 64,5 | 64,14 | 65,86 | 0,8 | 15,844 | 24,035 | 15,844 | 25,875 | 6,65 | 123,5 | 3489,0 | |
| 48,5 | 10 | 10 | 48,5 | 49,5 | 9,82 | 10,18 | 9,82 | 10,18 | 11,0 | 68,5 | 68,14 | 69,86 | 0,8 | 16,694 | 25,3 | 16,694 | 27,14 | 7,0 | 145,4 | 3753,0 |
Полная размерная таблица стандарта
Т — тяжёлые
h₁=2s±15%; h₂=(2s+2k)±15%, где s — толщина выбранного сечения. Общие диапазоны h учитывают пределы s и k, это не независимый допуск любого сочетания. Увеличение s до 10% от номинала допускается примечанием 1; основной табличный предел также сохранён. D вычислен как d+2b. Справочная сила относится к 65Г, не является нагрузкой узла.
Проверка этой таблицы: 2026-10-11. Все нескобочные размеры типа Т с табличными отклонениями и справочным приложением. Прочерки не создают конфигурации.
Стандартинформ, 2006; изменения № 2, 3. Источник: ГОСТ 6402-70. ГОСТ 6402-70, черт. 1, основная таблица и примечания 1–2; справочное приложение, таблица
| Крепёж ммНоминальный диаметр резьбы | d ммВнутренний диаметр | b ммШирина сечения | s ммТолщина сечения | d min mmd min | d max mmd max | b min mmb min | b max mmb max | s min по таблице mms min по таблице | s max по таблице mms max по таблице | s max с учётом примечания 1 mms max с учётом примечания 1 | D=d+2b, расчётный mmD=d+2b, расчётный | D min, расчётный mmD min, расчётный | D max, расчётный mmD max, расчётный | k max, для Л/Н mmk max, для Л/Н | h₁ min, общий диапазон mmh₁ min, общий диапазон | h₁ max, общий диапазон mmh₁ max, общий диапазон | h₂ min, общий диапазон mmh₂ min, общий диапазон | h₂ max, общий диапазон mmh₂ max, общий диапазон | m max при номинальном s mmm max при номинальном s | Теоретическая масса стали kg/1000Теоретическая масса стали | Расчётная упругая сила стали 65Г NРасчётная упругая сила стали 65Г |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,1 | 0,6 | 0,6 | 2,1 | 2,35 | 0,53 | 0,67 | 0,53 | 0,67 | 0,67 | 3,3 | 3,16 | 3,69 | — | 0,901 | 1,541 | — | — | 0,42 | 0,025 | 26,5 | |
| 2,6 | 0,8 | 0,8 | 2,6 | 2,85 | 0,72 | 0,88 | 0,72 | 0,88 | 0,88 | 4,2 | 4,04 | 4,61 | — | 1,224 | 2,024 | — | — | 0,56 | 0,056 | 57,8 | |
| 3,1 | 1 | 1 | 3,1 | 3,4 | 0,875 | 1,125 | 0,875 | 1,125 | 1,125 | 5,1 | 4,85 | 5,65 | — | 1,4875 | 2,5875 | — | — | 0,7 | 0,105 | 101,0 | |
| 3,5 | 3,6 | — | — | 3,6 | 3,9 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 4,1 | 1,4 | 1,4 | 4,1 | 4,4 | 1,275 | 1,525 | 1,275 | 1,525 | 1,54 | 6,9 | 6,65 | 7,45 | — | 2,1675 | 3,542 | — | — | 0,98 | 0,273 | 230,0 | |
| 5,1 | 1,6 | 1,6 | 5,1 | 5,68 | 1,475 | 1,725 | 1,475 | 1,725 | 1,76 | 8,3 | 8,05 | 9,13 | — | 2,5075 | 4,048 | — | — | 1,12 | 0,432 | 252,0 | |
| 6,1 | 2 | 2 | 6,1 | 6,68 | 1,875 | 2,125 | 1,875 | 2,125 | 2,2 | 10,1 | 9,85 | 10,93 | — | 3,1875 | 5,06 | — | — | 1,4 | 0,827 | 418,0 | |
| 7 | 7,2 | — | — | 7,2 | 7,78 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 8,2 | 2,5 | 2,5 | 8,2 | 8,78 | 2,375 | 2,625 | 2,375 | 2,625 | 2,75 | 13,2 | 12,95 | 14,03 | — | 4,0375 | 6,325 | — | — | 1,75 | 1,678 | 583,0 | |
| 10,2 | 3 | 3 | 10,2 | 10,9 | 2,76 | 3,24 | 2,76 | 3,24 | 3,3 | 16,2 | 15,72 | 17,38 | — | 4,692 | 7,59 | — | — | 2,1 | 2,984 | 770,0 | |
| 12,2 | 3,5 | 3,5 | 12,2 | 12,9 | 3,26 | 3,74 | 3,26 | 3,74 | 3,85 | 19,2 | 18,72 | 20,38 | — | 5,542 | 8,855 | — | — | 2,45 | 4,816 | 1000,0 | |
| 14,2 | 4 | 4 | 14,2 | 14,9 | 3,76 | 4,24 | 3,76 | 4,24 | 4,4 | 22,2 | 21,72 | 23,38 | — | 6,392 | 10,12 | — | — | 2,8 | 7,316 | 1235,0 | |
| 16,3 | 4,5 | 4,5 | 16,3 | 17,14 | 4,26 | 4,74 | 4,26 | 4,74 | 4,95 | 25,3 | 24,82 | 26,62 | — | 7,242 | 11,385 | — | — | 3,15 | 10,56 | 1509,0 | |
| 18,3 | 5 | 5 | 18,3 | 19,14 | 4,76 | 5,24 | 4,76 | 5,24 | 5,5 | 28,3 | 27,82 | 29,62 | — | 8,092 | 12,65 | — | — | 3,5 | 14,62 | 1803,0 | |
| 20,5 | 5,5 | 5,5 | 20,5 | 21,34 | 5,26 | 5,74 | 5,26 | 5,74 | 6,05 | 31,5 | 31,02 | 32,82 | — | 8,942 | 13,915 | — | — | 3,85 | 19,7 | 2107,0 | |
| 22,5 | 6 | 6 | 22,5 | 23,34 | 5,76 | 6,24 | 5,76 | 6,24 | 6,6 | 34,5 | 34,02 | 35,82 | — | 9,792 | 15,18 | — | — | 4,2 | 25,66 | 2479,0 | |
| 24,5 | 7 | 7 | 24,5 | 25,34 | 6,71 | 7,29 | 6,71 | 7,29 | 7,7 | 38,5 | 37,92 | 39,92 | — | 11,407 | 17,71 | — | — | 4,9 | 38,55 | 3989,0 | |
| 27,5 | 8 | 8 | 27,5 | 28,34 | 7,71 | 8,29 | 7,71 | 8,29 | 8,8 | 43,5 | 42,92 | 44,92 | — | 13,107 | 20,24 | — | — | 5,6 | 56,67 | 5459,0 | |
| 30,5 | 9 | 9 | 30,5 | 31,5 | 8,71 | 9,29 | 8,71 | 9,29 | 9,9 | 48,5 | 47,92 | 50,08 | — | 14,807 | 22,77 | — | — | 6,3 | 79,8 | 7115,0 | |
| 33 | 33,5 | — | — | 33,5 | 34,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 36,5 | 10 | 10 | 36,5 | 37,5 | 9,71 | 10,29 | 9,71 | 10,29 | 11,0 | 56,5 | 55,92 | 58,08 | — | 16,507 | 25,3 | — | — | 7,0 | 115,9 | 7428,0 | |
| 39 | 39,5 | — | — | 39,5 | 40,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 42,5 | 12 | 12 | 42,5 | 43,5 | 11,65 | 12,35 | 11,65 | 12,35 | 13,2 | 66,5 | 65,8 | 68,2 | — | 19,805 | 30,36 | — | — | 8,4 | 195,2 | 11535,0 | |
| 45 | 45,5 | — | — | 45,5 | 46,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 48 | 48,5 | — | — | 48,5 | 49,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Полная размерная таблица стандарта
ОТ — особо тяжёлые
h₁=2s±15%; h₂=(2s+2k)±15%, где s — толщина выбранного сечения. Общие диапазоны h учитывают пределы s и k, это не независимый допуск любого сочетания. Увеличение s до 10% от номинала допускается примечанием 1; основной табличный предел также сохранён. D вычислен как d+2b. Справочная сила относится к 65Г, не является нагрузкой узла.
Проверка этой таблицы: 2026-10-11. Все нескобочные размеры типа ОТ с табличными отклонениями и справочным приложением. Прочерки не создают конфигурации.
Стандартинформ, 2006; изменения № 2, 3. Источник: ГОСТ 6402-70. ГОСТ 6402-70, черт. 1, основная таблица и примечания 1–2; справочное приложение, таблица
| Крепёж ммНоминальный диаметр резьбы | d ммВнутренний диаметр | b ммШирина сечения | s ммТолщина сечения | d min mmd min | d max mmd max | b min mmb min | b max mmb max | s min по таблице mms min по таблице | s max по таблице mms max по таблице | s max с учётом примечания 1 mms max с учётом примечания 1 | D=d+2b, расчётный mmD=d+2b, расчётный | D min, расчётный mmD min, расчётный | D max, расчётный mmD max, расчётный | k max, для Л/Н mmk max, для Л/Н | h₁ min, общий диапазон mmh₁ min, общий диапазон | h₁ max, общий диапазон mmh₁ max, общий диапазон | h₂ min, общий диапазон mmh₂ min, общий диапазон | h₂ max, общий диапазон mmh₂ max, общий диапазон | m max при номинальном s mmm max при номинальном s | Теоретическая масса стали kg/1000Теоретическая масса стали | Расчётная упругая сила стали 65Г NРасчётная упругая сила стали 65Г |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 2,1 | — | — | 2,1 | 2,35 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 2,5 | 2,6 | — | — | 2,6 | 2,85 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 3 | 3,1 | — | — | 3,1 | 3,4 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 3,5 | 3,6 | — | — | 3,6 | 3,9 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 4 | 4,1 | — | — | 4,1 | 4,4 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 5 | 5,1 | — | — | 5,1 | 5,68 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 6 | 6,1 | — | — | 6,1 | 6,68 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 7 | 7,2 | — | — | 7,2 | 7,78 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 8 | 8,2 | — | — | 8,2 | 8,78 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 10,2 | 3,5 | 3,5 | 10,2 | 10,9 | 3,26 | 3,74 | 3,26 | 3,74 | 3,85 | 17,2 | 16,72 | 18,38 | — | 5,542 | 8,855 | — | — | 2,45 | 4,212 | 1490,0 | |
| 12,2 | 4 | 4 | 12,2 | 12,9 | 3,76 | 4,24 | 3,76 | 4,24 | 4,4 | 20,2 | 19,72 | 21,38 | — | 6,392 | 10,12 | — | — | 2,8 | 6,488 | 1774,0 | |
| 14,2 | 4,5 | 4,5 | 14,2 | 14,9 | 4,26 | 4,74 | 4,26 | 4,74 | 4,95 | 23,2 | 22,72 | 24,38 | — | 7,242 | 11,385 | — | — | 3,15 | 9,509 | 2058,0 | |
| 16,3 | 5 | 5 | 16,3 | 17,14 | 4,76 | 5,24 | 4,76 | 5,24 | 5,5 | 26,3 | 25,82 | 27,62 | — | 8,092 | 12,65 | — | — | 3,5 | 13,34 | 2372,0 | |
| 18,3 | 5,5 | 5,5 | 18,3 | 19,14 | 5,26 | 5,74 | 5,26 | 5,74 | 6,05 | 29,3 | 28,82 | 30,62 | — | 8,942 | 13,915 | — | — | 3,85 | 18,06 | 2734,0 | |
| 20,5 | 6 | 6 | 20,5 | 21,34 | 5,76 | 6,24 | 5,76 | 6,24 | 6,6 | 32,5 | 32,02 | 33,82 | — | 9,792 | 15,18 | — | — | 4,2 | 23,89 | 3077,0 | |
| 22,5 | 7 | 7 | 22,5 | 23,34 | 6,71 | 7,29 | 6,71 | 7,29 | 7,7 | 36,5 | 35,92 | 37,92 | — | 11,407 | 17,71 | — | — | 4,9 | 36,14 | 4841,0 | |
| 24,5 | 8 | 8 | 24,5 | 25,34 | 7,71 | 8,29 | 7,71 | 8,29 | 8,8 | 40,5 | 39,92 | 41,92 | — | 13,107 | 20,24 | — | — | 5,6 | 51,93 | 7085,0 | |
| 27,5 | 9 | 9 | 27,5 | 28,34 | 8,71 | 9,29 | 8,71 | 9,29 | 9,9 | 45,5 | 44,92 | 46,92 | — | 14,807 | 22,77 | — | — | 6,3 | 73,71 | 9055,0 | |
| 30,5 | 10 | 10 | 30,5 | 31,5 | 9,71 | 10,29 | 9,71 | 10,29 | 11,0 | 50,5 | 49,92 | 52,08 | — | 16,507 | 25,3 | — | — | 7,0 | 101,1 | 11192,0 | |
| 33 | 33,5 | — | — | 33,5 | 34,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 36,5 | 12 | 12 | 36,5 | 37,5 | 11,65 | 12,35 | 11,65 | 12,35 | 13,2 | 60,5 | 59,8 | 62,2 | — | 19,805 | 30,36 | — | — | 8,4 | 173,9 | 16317,0 | |
| 39 | 39,5 | — | — | 39,5 | 40,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 42 | 42,5 | — | — | 42,5 | 43,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 45 | 45,5 | — | — | 45,5 | 46,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 48 | 48,5 | — | — | 48,5 | 49,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Полная размерная таблица стандарта
DIN 7980:1987-10 · размеры
d₁ только min/max, d₂ только max: эти значения не становятся номиналами. Масса приблизительная при плотности 7,85 кг/дм³. Для размеров 3/3,5/42/48 не заданы значения испытания силы; для 42/48 также испытания остаточной деформации.
Проверка этой таблицы: 2026-10-11. Все 20 строк, номинальные размеры 3–48.
Стандартинформ, 2006; изменения № 2, 3. Источник: DIN 7980:1987-10. DIN 7980:1987-10, рисунок и таблица размеров, с. 1–2
| Номинальный размер mmНоминальный размер | d₁ min mmd₁ min | d₁ max mmd₁ max | d₂ max mmd₂ max | s — сторона сечения mms — сторона сечения | s min mms min | s max mms max | h min mmh min | h max mmh max | r — скругление сечения mmr — скругление сечения | Масса стали ≈ kg/1000Масса стали ≈ |
|---|---|---|---|---|---|---|---|---|---|---|
| 3,1 | 3,4 | 5,6 | 1,0 | 0,9 | 1,1 | 2,0 | 2,36 | 0,2 | 0,105 | |
| 3,6 | 3,9 | 6,1 | 1,0 | 0,9 | 1,1 | 2,0 | 2,36 | 0,2 | 0,114 | |
| 4,1 | 4,4 | 7,0 | 1,2 | 1,1 | 1,3 | 2,4 | 2,83 | 0,2 | 0,195 | |
| 5,1 | 5,4 | 8,8 | 1,6 | 1,5 | 1,7 | 3,2 | 3,78 | 0,2 | 0,37 | |
| 6,1 | 6,5 | 9,9 | 1,6 | 1,5 | 1,7 | 3,2 | 3,78 | 0,3 | 0,425 | |
| 8,1 | 8,5 | 12,7 | 2,0 | 1,9 | 2,1 | 4,0 | 4,72 | 0,5 | 1,05 | |
| 10,2 | 10,7 | 16,0 | 2,5 | 2,35 | 2,65 | 5,0 | 5,9 | 0,8 | 1,96 | |
| 12,2 | 12,7 | 18,0 | 2,5 | 2,35 | 2,65 | 5,0 | 5,9 | 0,8 | 2,28 | |
| 14,2 | 14,7 | 21,1 | 3,0 | 2,8 | 3,2 | 6,0 | 7,1 | 1,0 | 3,8 | |
| 16,2 | 17,0 | 24,4 | 3,5 | 3,3 | 3,7 | 7,0 | 8,25 | 1,0 | 5,94 | |
| 18,2 | 19,0 | 26,4 | 3,5 | 3,3 | 3,7 | 7,0 | 8,25 | 1,0 | 6,6 | |
| 20,2 | 21,2 | 30,6 | 4,5 | 4,3 | 4,7 | 9,0 | 10,6 | 1,0 | 12,3 | |
| 22,5 | 23,5 | 32,9 | 4,5 | 4,3 | 4,7 | 9,0 | 10,6 | 1,0 | 13,6 | |
| 24,5 | 25,5 | 35,9 | 5,0 | 4,8 | 5,2 | 10,0 | 11,8 | 1,6 | 18,1 | |
| 27,5 | 28,5 | 38,9 | 5,0 | 4,8 | 5,2 | 10,0 | 11,8 | 1,6 | 20,6 | |
| 30,5 | 31,7 | 44,1 | 6,0 | 5,8 | 6,2 | 12,0 | 14,2 | 1,6 | 32,0 | |
| 33,5 | 34,7 | 47,1 | 6,0 | 5,8 | 6,2 | 12,0 | 14,2 | 1,6 | 35,0 | |
| 36,5 | 37,7 | 52,2 | 7,0 | 6,75 | 7,25 | 14,0 | 16,5 | 1,6 | 52,5 | |
| 42,5 | 43,7 | 60,2 | 8,0 | 7,75 | 8,25 | 16,0 | 18,9 | 2,0 | 80,0 | |
| 49,0 | 50,5 | 67,0 | 8,0 | 7,75 | 8,25 | 16,0 | 18,9 | 2,0 | 90,0 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 6402-70. Стандартинформ, 2006; изменения № 2, 3 Пункты 1.1–1.2, 2.1, 2.8–2.10; PDF 2–5 Проверено: 2026-10-01. Нормативный документ ↗
- DIN 7980:1987-10. Полный нормативный текст: размеры, квадратные концы, RH/LH, условия поставки и ограничения применения. Пп. 1–4; размерная таблица, с. 2; пояснения, с. 3 Проверено: 2026-10-11. Нормативный документ ↗
Что ещё требует проверки
- Полный источник DIN 127; DIN 267-26:1987-10 для ветви DIN 7980.
- Численное сопоставление условных покрытий за пределами без покрытия/примера 029.
