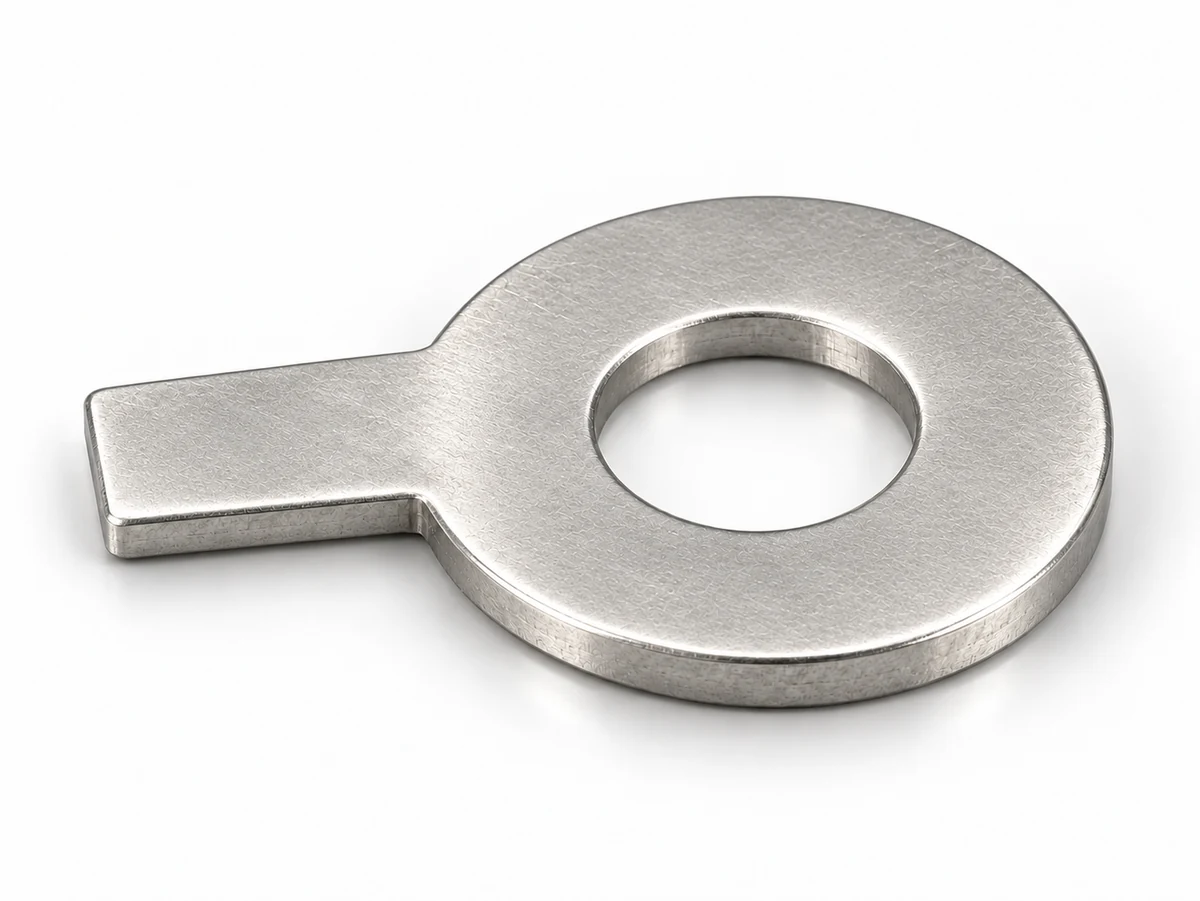

DIN 93 Шайбы стопорные с длинной лапкой
Шайбы стопорные с длинной лапкой. Данные выбранного технического листа показаны с источником; применимость к конкретной партии согласуется отдельно.
Выбрать шайбу
Выберите конкретную серию изготовителя. Данные относятся к её техническому документу; возможность поставки необходимо подтвердить.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Не проверен.
Актуальные сведения реестра ещё не проверены.
Проверка источника статуса: не выполнена.
Нормативная геометрия
Серии изготовителя
Выбранный технический лист изготовителя; редакция первичного стандарта требует проверки.. Проверка содержания: проверена только часть. Технический лист изготовителя; собственный ряд стандарта, без переименования ГОСТ или ISO.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры серии изготовителя
Обозначения в этих таблицах
- b
- b, mm
- l
- l, mm
- s
- s, mm
- nom
- nom, mm
- d
- d, mm
- D
- D, mm
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Проверенная выборка изготовителя
DIN 93 — шайбы с длинной лапкой, Bimar
Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.
Проверка этой таблицы: 2026-10-20. 23 строк выбранного источника; это не заявление о полноте всех редакций стандарта.
Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 93 · Bimar. DIN 93 · Bimar, размерная таблица
| b mmb | l mml | s mms | nom mmnom | d mmd | D mmD |
|---|---|---|---|---|---|
| 13,0 | 0,38 | 3,0 | 3,2 | 12,0 | |
| 13,0 | 0,38 | 3,5 | 3,7 | 12,0 | |
| 14,0 | 0,38 | 4,0 | 4,3 | 14,0 | |
| 16,0 | 0,5 | 5,0 | 5,3 | 17,0 | |
| 18,0 | 0,5 | 6,0 | 6,4 | 19,0 | |
| 20,0 | 0,75 | 8,0 | 8,4 | 22,0 | |
| 22,0 | 0,75 | 10,0 | 10,5 | 26,0 | |
| 28,0 | 1,0 | 12,0 | 13,0 | 30,0 | |
| 28,0 | 1,0 | 14,0 | 15,0 | 33,0 | |
| 32,0 | 1,0 | 16,0 | 17,0 | 36,0 | |
| 36,0 | 1,0 | 18,0 | 19,0 | 40,0 | |
| 36,0 | 1,0 | 20,0 | 21,0 | 42,0 | |
| 42,0 | 1,0 | 22,0 | 23,0 | 50,0 | |
| 42,0 | 1,0 | 24,0 | 25,0 | 50,0 | |
| 48,0 | 1,6 | 27,0 | 28,0 | 58,0 | |
| 52,0 | 1,6 | 30,0 | 31,0 | 63,0 | |
| 56,0 | 1,6 | 33,0 | 34,0 | 68,0 | |
| 60,0 | 1,6 | 36,0 | 37,0 | 75,0 | |
| 64,0 | 1,6 | 39,0 | 40,0 | 82,0 | |
| 70,0 | 1,6 | 42,0 | 43,0 | 88,0 | |
| 75,0 | 1,6 | 45,0 | 46,0 | 95,0 | |
| 80,0 | 1,6 | 48,0 | 50,0 | 100,0 | |
| 85,0 | 1,6 | 52,0 | 54,0 | 105,0 |
Исполнения по стандарту
Каждая серия изготовителя имеет собственные размеры, материал и ограничения; они показаны в отдельных таблицах.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 93 · Bimar. Данные изготовителя Bimar. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
Что ещё требует проверки
- Полный первичный текст DIN 93 с редакцией и ссылочными допусками.
