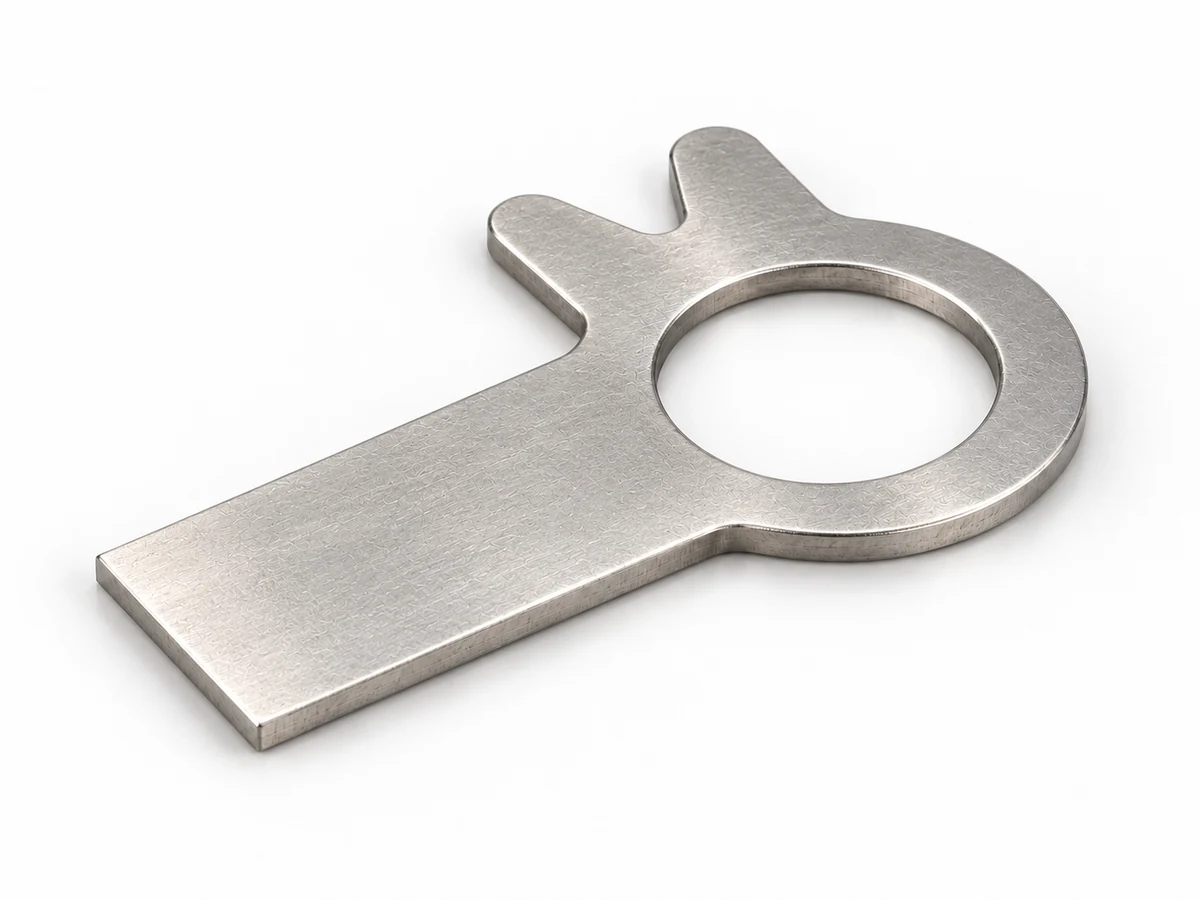

ГОСТ 13463-77 Шайбы стопорные с длинной лапкой
Длинная лапка фиксируется относительно корпуса, поперечная лапка отгибается к грани шестигранной гайки или головки болта. После пластического отгиба пригодность к повторному использованию проверяется отдельно.
Исполнения 1 и 2 сохраняют собственную форму концов. Размеры и обозначение в заявке соответствуют выбранному исполнению.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.
Проверка источника статуса: 2026-10-01. Росстандарт ↗
Изменения, поправки и даты
- Текстовое изменение № 1 · ИУС 9-1983
Учтено в указанном нормативном издании.
Введено: 1984-01-01; зарегистрировано: 1983-06-21. Документ: 2619. Росстандарт ↗
- Текстовое изменение № 2 · ИУС 5-1987
Учтено в указанном нормативном издании.
Введено: 1988-01-01; зарегистрировано: 1987-02-26. Документ: 613. Росстандарт ↗
Нормативная геометрия
Стандарт предусматривает
Стандартинформ, 2006; изменения № 1, 2. Проверка содержания: проверена только часть. Сохранён исходный проверенный размерный ряд и оба исполнения этого ГОСТ; другие конструкции вынесены в отдельные карточки.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- B
- B, mm
- B₁
- B₁, mm
- L от оси
- L от оси, mm
- L₁ от оси
- L₁ от оси, mm
- s
- s, mm
- r выреза
- r выреза, mm
- Радиус сопряжения
- Радиус сопряжения, mm
- Радиус конца (справ.)
- Радиус конца (справ.), mm
- Несимметричность max
- Несимметричность max, mm
- Масса стальных шайб (справ.)
- Масса стальных шайб (справ.), kg/1000
- d
- d, mm
- d₁
- d₁, mm
- d₂ круглой части
- d₂ круглой части, mm
- d2_min
- d2_min, mm
- d2_max
- d2_max, mm
- B_min
- B_min, mm
- B_max
- B_max, mm
- B1_min
- B1_min, mm
- B1_max
- B1_max, mm
- L_min
- L_min, mm
- L_max
- L_max, mm
- L1_min
- L1_min, mm
- L1_max
- L1_max, mm
- r_min
- r_min, mm
- r_max
- r_max, mm
- rj_min
- rj_min, mm
- rj_max
- rj_max, mm
- d1_min
- d1_min, mm
- d1_max
- d1_max, mm
- s_min
- s_min, mm
- s_max
- s_max, mm
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
ГОСТ 13463-77 — полный размерный ряд
L и L₁ измеряются от оси отверстия. Масса — справочная для стали; коэффициенты 1,009 для коррозионно-стойкой стали и 1,080 для латуни. Размеры в скобках не рекомендуются.
Проверка этой таблицы: 2026-10-11. Все строки, размеры выступов, радиусы, несимметричность и масса. Численные пределы В12 не заменены H12.
Стандартинформ, 2006; изменения № 1, 2. Источник: ГОСТ 13463-77 · ГОСТ 18123-82 · ГОСТ 25346-89. ГОСТ 13463-77, п. 2 и приложения; ГОСТ 18123-82, табл. 2; ГОСТ 25346-89, табл. 1
| B mmB | B₁ mmB₁ | L от оси mmL от оси | L₁ от оси mmL₁ от оси | s mms | r выреза mmr выреза | Радиус сопряжения mmРадиус сопряжения | Радиус конца (справ.) mmРадиус конца (справ.) | Несимметричность max mmНесимметричность max | Масса стальных шайб (справ.) kg/1000Масса стальных шайб (справ.) | d mmd | d₁ mmd₁ | d₂ круглой части mmd₂ круглой части | d2_min mmd2_min | d2_max mmd2_max | B_min mmB_min | B_max mmB_max | B1_min mmB1_min | B1_max mmB1_max | L_min mmL_min | L_max mmL_max | L1_min mmL1_min | L1_max mmL1_max | r_min mmr_min | r_max mmr_max | rj_min mmrj_min | rj_max mmrj_max | d1_min mmd1_min | d1_max mmd1_max | s_min mms_min | s_max mms_max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 12 | 5 | 0,5 | 0,5 | 0,5 | 0,2 | 0,25 | 0,189 | 3 | 3,2 | 5,5 | 5,2 | 5,5 | 2,75 | 3 | 3,7 | 4 | 11,65 | 12,35 | 4,76 | 5,24 | 0,4 | 0,6 | 0,4 | 0,6 | 3,2 | 3,32 | 0,45 | 0,55 | |
| 5 | 14 | 6 | 0,5 | 0,5 | 0,5 | 0,5 | 0,3 | 0,283 | 4 | 4,3 | 7 | 6,64 | 7 | 3,7 | 4 | 4,7 | 5 | 13,65 | 14,35 | 5,76 | 6,24 | 0,4 | 0,6 | 0,4 | 0,6 | 4,3 | 4,42 | 0,45 | 0,55 | |
| 6 | 16 | 7,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,3 | 0,387 | 5 | 5,3 | 8 | 7,64 | 8 | 4,7 | 5 | 5,7 | 6 | 15,65 | 16,35 | 7,21 | 7,79 | 0,4 | 0,6 | 0,4 | 0,6 | 5,3 | 5,42 | 0,45 | 0,55 | |
| 7,5 | 18 | 9 | 0,8 | 0,5 | 0,5 | 0,8 | 0,3 | 0,875 | 6 | 6,4 | 10 | 9,64 | 10 | 5,7 | 6 | 7,14 | 7,5 | 17,65 | 18,35 | 8,71 | 9,29 | 0,4 | 0,6 | 0,4 | 0,6 | 6,4 | 6,55 | 0,7 | 0,9 | |
| 9 | 20 | 11 | 1 | 0,5 | 1 | 1,2 | 0,3 | 1,574 | 8 | 8,4 | 14 | 13,57 | 14 | 7,64 | 8 | 8,64 | 9 | 19,58 | 20,42 | 10,65 | 11,35 | 0,4 | 0,6 | 0,7 | 1,3 | 8,4 | 8,55 | 0,9 | 1,1 | |
| 10 | 22 | 13 | 1 | 1,2 | 1 | 1,2 | 0,3 | 2,338 | 10 | 10,5 | 17 | 16,57 | 17 | 9,64 | 10 | 9,64 | 10 | 21,58 | 22,42 | 12,65 | 13,35 | 0,9 | 1,5 | 0,7 | 1,3 | 10,5 | 10,68 | 0,9 | 1,1 | |
| 12 | 28 | 15 | 1 | 1,2 | 2 | 1,6 | 0,4 | 3,185 | 12 | 13 | 19 | 18,48 | 19 | 11,57 | 12 | 11,57 | 12 | 27,58 | 28,42 | 14,65 | 15,35 | 0,9 | 1,5 | 1,7 | 2,3 | 13 | 13,18 | 0,9 | 1,1 | |
| 12 | 28 | 17 | 1 | 1,2 | 2 | 1,6 | 0,4 | 3,48 | 14 | 15 | 22 | 21,48 | 22 | 11,57 | 12 | 11,57 | 12 | 27,58 | 28,42 | 16,65 | 17,35 | 0,9 | 1,5 | 1,7 | 2,3 | 15 | 15,18 | 0,9 | 1,1 | |
| 15 | 32 | 20 | 1 | 1,2 | 2 | 1,6 | 0,4 | 4,595 | 16 | 17 | 24 | 23,48 | 24 | 14,57 | 15 | 14,57 | 15 | 31,5 | 32,5 | 19,58 | 20,42 | 0,9 | 1,5 | 1,7 | 2,3 | 17 | 17,18 | 0,9 | 1,1 | |
| 18 | 36 | 22 | 1 | 1,2 | 2 | 2 | 0,4 | 6,048 | 18 | 19 | 27 | 26,48 | 27 | 17,57 | 18 | 17,57 | 18 | 35,5 | 36,5 | 21,58 | 22,42 | 0,9 | 1,5 | 1,7 | 2,3 | 19 | 19,21 | 0,9 | 1,1 | |
| 18 | 36 | 24 | 1 | 1,6 | 2 | 2 | 0,4 | 6,432 | 20 | 21 | 30 | 29,48 | 30 | 17,57 | 18 | 17,57 | 18 | 35,5 | 36,5 | 23,58 | 24,42 | 1,3 | 1,9 | 1,7 | 2,3 | 21 | 21,21 | 0,9 | 1,1 | |
| 20 | 42 | 25 | 1 | 1,6 | 3 | 2,5 | 0,4 | 7,839 | 22 | 23 | 32 | 31,38 | 32 | 19,48 | 20 | 19,48 | 20 | 41,5 | 42,5 | 24,58 | 25,42 | 1,3 | 1,9 | 2,7 | 3,3 | 23 | 23,21 | 0,9 | 1,1 | |
| 20 | 42 | 28 | 1 | 1,6 | 3 | 2 | 0,4 | 8,688 | 24 | 25 | 36 | 35,38 | 36 | 19,48 | 20 | 19,48 | 20 | 41,5 | 42,5 | 27,58 | 28,42 | 1,3 | 1,9 | 2,7 | 3,3 | 25 | 25,21 | 0,9 | 1,1 | |
| 24 | 48 | 30 | 1,6 | 1,6 | 3 | 3 | 0,4 | 18,57 | 27 | 28 | 41 | 40,38 | 41 | 23,48 | 24 | 23,48 | 24 | 47,5 | 48,5 | 29,58 | 30,42 | 1,3 | 1,9 | 2,7 | 3,3 | 28 | 28,21 | 1,4 | 1,8 | |
| 26 | 52 | 32 | 1,6 | 1,6 | 3 | 4 | 0,4 | 22,33 | 30 | 31 | 46 | 45,38 | 46 | 25,48 | 26 | 25,48 | 26 | 51,4 | 52,6 | 31,5 | 32,5 | 1,3 | 1,9 | 2,7 | 3,3 | 31 | 31,25 | 1,4 | 1,8 | |
| 30 | 60 | 38 | 1,6 | 2 | 3 | 5 | 0,5 | 30,55 | 36 | 37 | 55 | 54,26 | 55 | 29,48 | 30 | 29,48 | 30 | 59,4 | 60,6 | 37,5 | 38,5 | 1,7 | 2,3 | 2,7 | 3,3 | 37 | 37,25 | 1,4 | 1,8 | |
| 36 | 70 | 42 | 1,6 | 2 | 4 | 8 | 0,5 | 42,53 | 42 | 43 | 65 | 64,26 | 65 | 35,38 | 36 | 35,38 | 36 | 69,4 | 70,6 | 41,5 | 42,5 | 1,7 | 2,3 | 3,625 | 4,375 | 43 | 43,25 | 1,4 | 1,8 | |
| 40 | 80 | 50 | 1,6 | 2 | 4 | 8 | 0,5 | 55,3 | 48 | 50 | 75 | 74,26 | 75 | 39,38 | 40 | 39,38 | 40 | 79,4 | 80,6 | 49,5 | 50,5 | 1,7 | 2,3 | 3,625 | 4,375 | 50 | 50,25 | 1,4 | 1,8 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 13463-77. Полный первичный текст: чертёж, таблица и приложения Пункт 2, чертёж и таблица; технические требования и справочные приложения Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ 18123-82. Геометрические требования исторического издания; применимость допусков в РФ изменилась с 01.01.2011. Пп. 1.6–1.8, табл. 2, с. 2–3 (PDF 3–4); пп. 3.3–3.7, с. 4 (PDF 5) Проверено: 2026-10-04. Нормативный документ ↗
- ГОСТ 25346-89. Расшифровка IT12–IT16 и полей H/h системы допусков, использованной в издании 2006 года. Пп. 1.1.21–1.1.22, 1.3.3, 2.2; таблица 1, с. 7 (PDF 7), интервалы до 180 мм Проверено: 2026-10-04. Нормативный документ ↗
Что ещё требует проверки
- Численные пределы В12 по первичному источнику.
