DIN 463 Шайбы стопорные с двумя лапками

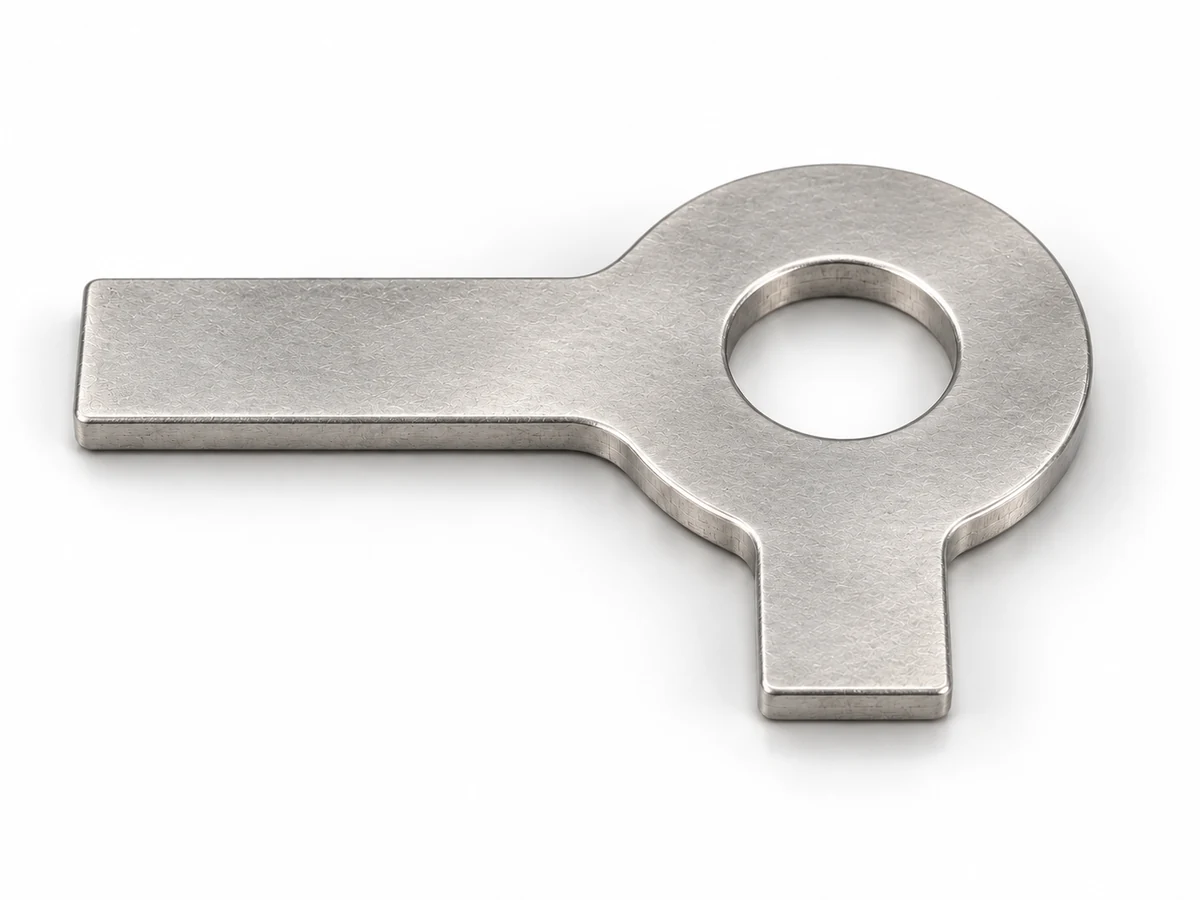

Стопорная шайба с двумя лапками: одна взаимодействует с крепежом, другая с опорной деталью. Чертёж проверенного издания показывает разные вылеты лапок l₁ и l₂.
DIN 463:1974-07 отменён. Карточка сохраняет проверенные исторические размеры для идентификации; пригодность для нового узла и условия стопорения проверяют по документации изделия.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
- ГОСТ 13463-77: Общее назначение стопорения шестигранного крепежа. В ГОСТ другие лапки, вырез 60° и исполнения 1/2; численные данные не подменяются.
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Отменён.
DIN Media: издание 1974-07 отменено, заменяющий документ не указан. Геометрия относится только к этому изданию.
Проверка источника статуса: 2026-10-01. DIN Media ↗
Нормативная геометрия
Стандарт предусматривает
- Конструкция
- Две лапки, расположенные под прямым углом; отверстие d₁ и круглая часть d₂
- Материал
- Сталь либо латунь CuZn36 F30 по указанным в издании ссылкам; другие материалы по согласованию
- Покрытие
- Защита поверхности по согласованию
DIN 463:1974-07. Проверка содержания: проверена только часть. Полный первичный лист DIN 463:1974 прочитан, сохранены 24 строки и латунная толщина, добавлена масса только для стали.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- Крепёж
- Диаметр резьбы крепежа, мм
- d₁
- Отверстие, мм
- b
- Ширина лапки, мм
- d₂
- Диаметр круглой части, мм
- l₁
- Первый вылет от центра, мм
- l₂
- Второй вылет от центра, мм
- r
- Радиус перехода, мм
- s
- Толщина, мм
- s CuZn
- Толщина латуни, mm
- Масса ≈
- Приблизительная масса стали, kg/1000
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Шайбы стопорные с двумя лапками — размеры
Для латунных шайб при номиналах 3; 3,5; 4 мм толщина 0,4 мм вместо 0,38 мм.
Проверка этой таблицы: 2026-10-11. Все 24 строки: геометрия, приблизительная масса при 7,85 кг/дм³, отдельная толщина латуни по сноске 1. Исторические численные допуски DIN 522 не подставлены из ГОСТ или ISO.
DIN 463:1974-07. Источник: DIN 463. DIN 463:1974-07, таблица и примечание 1, с. 1
| Крепёж ммДиаметр резьбы крепежа | d₁ ммОтверстие | b ммШирина лапки | d₂ ммДиаметр круглой части | l₁ ммПервый вылет от центра | l₂ ммВторой вылет от центра | r ммРадиус перехода | s ммТолщина | s CuZn mmТолщина латуни | Масса ≈ kg/1000Приблизительная масса стали |
|---|---|---|---|---|---|---|---|---|---|
| 3,2 | 4 | 7 | 13 | 5 | 1,6 | 0,38 | 0,4 | 0,229 | |
| 3,7 | 4 | 8 | 13 | 5,5 | 1,6 | 0,38 | 0,4 | 0,251 | |
| 4,3 | 5 | 9 | 14 | 6,5 | 2,5 | 0,38 | 0,4 | 0,327 | |
| 5,3 | 6 | 10 | 16 | 8 | 2,5 | 0,5 | 0,5 | 0,55 | |
| 6,4 | 7 | 12,5 | 18 | 9 | 4 | 0,5 | 0,5 | 0,8 | |
| 7,4 | 7 | 14 | 18 | 10 | 4 | 0,5 | 0,5 | 0,9 | |
| 8,4 | 8 | 17 | 20 | 11 | 4 | 0,75 | 0,75 | 1,71 | |
| 10,5 | 10 | 21 | 22 | 13 | 4 | 0,75 | 0,75 | 2,51 | |
| 13 | 12 | 24 | 28 | 15 | 6 | 1 | 1 | 4,41 | |
| 15 | 12 | 28 | 28 | 16 | 6 | 1 | 1 | 5,09 | |
| 17 | 15 | 30 | 32 | 18 | 6 | 1 | 1 | 6,3 | |
| 19 | 18 | 34 | 36 | 20 | 6 | 1 | 1 | 8,24 | |
| 21 | 18 | 37 | 36 | 21 | 6 | 1 | 1 | 9 | |
| 23 | 20 | 39 | 42 | 23 | 6 | 1 | 1 | 10 | |
| 25 | 20 | 44 | 42 | 25 | 6 | 1 | 1 | 12 | |
| 28 | 23 | 50 | 48 | 29 | 6 | 1,6 | 1,6 | 25,3 | |
| 31 | 26 | 56 | 52 | 32 | 10 | 1,6 | 1,6 | 31,4 | |
| 34 | 28 | 60 | 56 | 34 | 10 | 1,6 | 1,6 | 35,6 | |
| 37 | 30 | 66 | 60 | 38 | 10 | 1,6 | 1,6 | 42,5 | |
| 40 | 32 | 72 | 64 | 41 | 10 | 1,6 | 1,6 | 49,7 | |
| 43 | 35 | 78 | 70 | 44 | 10 | 1,6 | 1,6 | 59,2 | |
| 46 | 38 | 85 | 75 | 48 | 10 | 1,6 | 1,6 | 70,3 | |
| 50 | 40 | 92 | 80 | 50 | 10 | 1,6 | 1,6 | 80 | |
| 54 | 44 | 98 | 85 | 53 | 10 | 1,6 | 1,6 | 90,2 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 463. DIN 463:1974-07 Чертёж, размерная таблица и технические требования, с. 1 Проверено: 2026-10-01. Нормативный источник и область проверки ↗
Что ещё требует проверки
- Численные исторические допуски DIN 522; актуальность требований для конкретного проекта.
