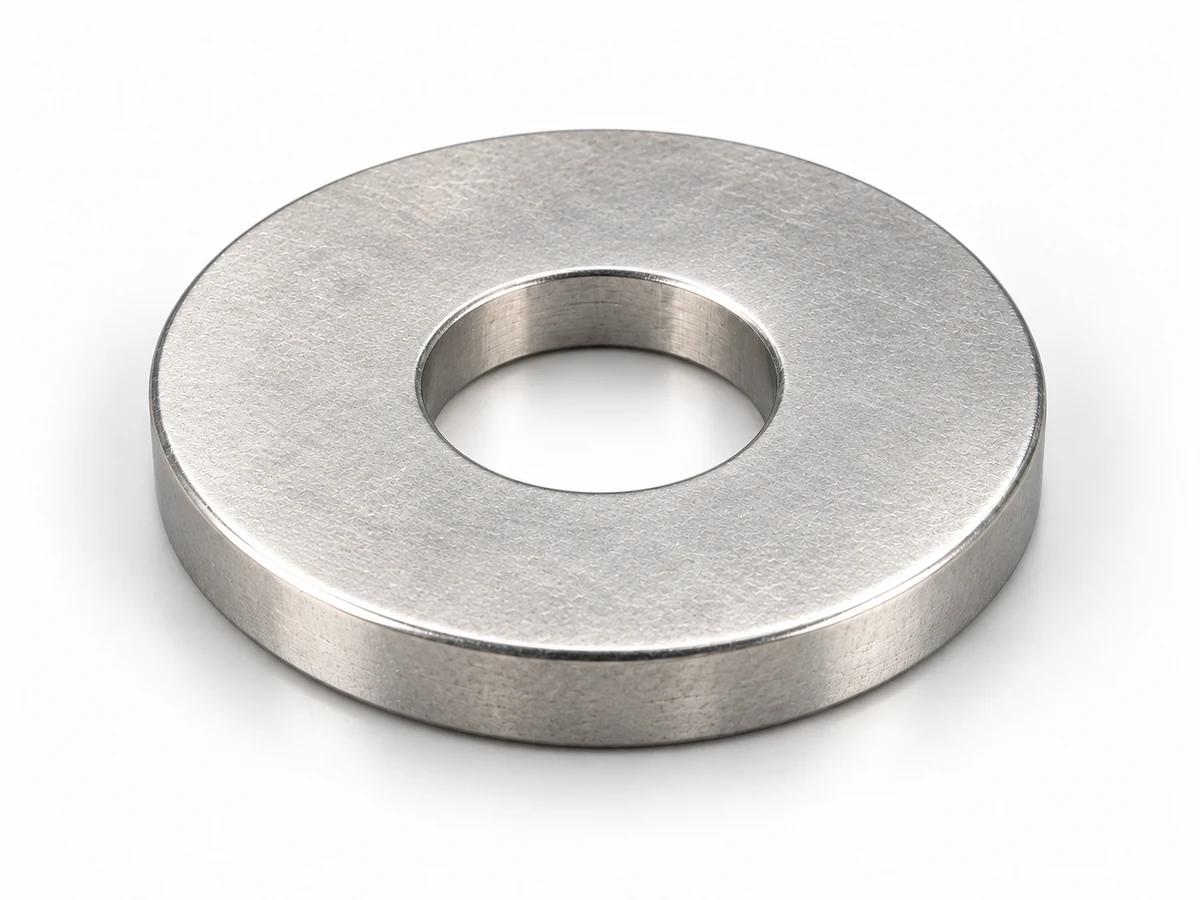

DIN 6340 Шайбы для зажимных приспособлений
Шайбы для зажимных планок DIN 6314, DIN 6315 и DIN 6316. Их габариты согласованы с этими приспособлениями.
В обозначении используется диаметр отверстия d₁, а не диаметр резьбы. Например, шайба DIN 6340 — 17 предназначена для крепежа M16.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Действует.
DIN Media: действующая редакция 1987-04, заменяет 1962-07.
Проверка источника статуса: 2026-10-01. DIN Media ↗
Нормативная геометрия
Стандарт предусматривает
- Материал
- Сталь; марка по выбору изготовителя
- Обработка
- Закалка и отпуск; твёрдость 350–430 HV 30
- Допуски
- d₁: H14; d₂: h14. Неуказанные допуски — DIN 522, класс А
DIN 6340:1987-04. Проверка содержания: проверена только часть. Исходные номиналы сохранены; добавлены справочная масса, интерактивная модель и подтверждённые требования. Неполные ссылочные сведения явно отмечены.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- d₁
- Отверстие H14, мм
- d₂
- Наружный диаметр h14, мм
- s
- Толщина, мм
- Крепёж
- Диаметр резьбы сопряжённого крепежа, мм
- Масса 1000 шт.
- Масса 1000 шт., кг
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Шайбы для зажимных приспособлений — размеры
Номинал крепежа не равен диаметру отверстия шайбы. Масса приближённая.
Проверка этой таблицы: 2026-10-11. Все строки геометрии и приближённая масса первичной таблицы сверены с изображением. Масса для плотности 7,85 кг/дм³; не подтверждает массу конкретной поставки.
DIN 6340:1987-04. Источник: DIN 6340. DIN 6340:1987-04, раздел 2, таблица, с. 1
| d₁ ммОтверстие H14 | d₂ ммНаружный диаметр h14 | s ммТолщина | Крепёж ммДиаметр резьбы сопряжённого крепежа | Масса 1000 шт. кгМасса 1000 шт. |
|---|---|---|---|---|
| 17 | 3 | 6 | 4,6 | |
| 23 | 4 | 8 | 11,3 | |
| 28 | 4 | 10 | 16,6 | |
| 35 | 5 | 12 | 32,5 | |
| 45 | 6 | 16 | 64,3 | |
| 50 | 6 | 20 | 76 | |
| 60 | 8 | 24 | 147 | |
| 68 | 10 | 30 | 226 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 6340. DIN 6340:1987-04 Разделы 1–4, размерная таблица, с. 1; прочитан текст нормативного документа Проверено: 2026-10-11. Нормативный источник и область проверки ↗
Что ещё требует проверки
- Найдена и сверена страница 1 DIN 6340; страница 2 пока недоступна. Численные пределы DIN 522 для указанной редакции ещё не подтверждены.
