ГОСТ 13466-77 Шайбы стопорные уменьшенные с носком

Носок вводится в отдельное гнездо детали, лапки отгибаются к грани шестигранной гайки или головки болта. Гнездо не является отверстием под стержень. Уменьшенные размеры под ключ требуют своего крепежа. После пластического отгиба пригодность к повторному использованию проверяется отдельно.

Исполнения 1 и 2 сохраняют собственную форму концов. Размеры и обозначение в заявке соответствуют выбранному исполнению.

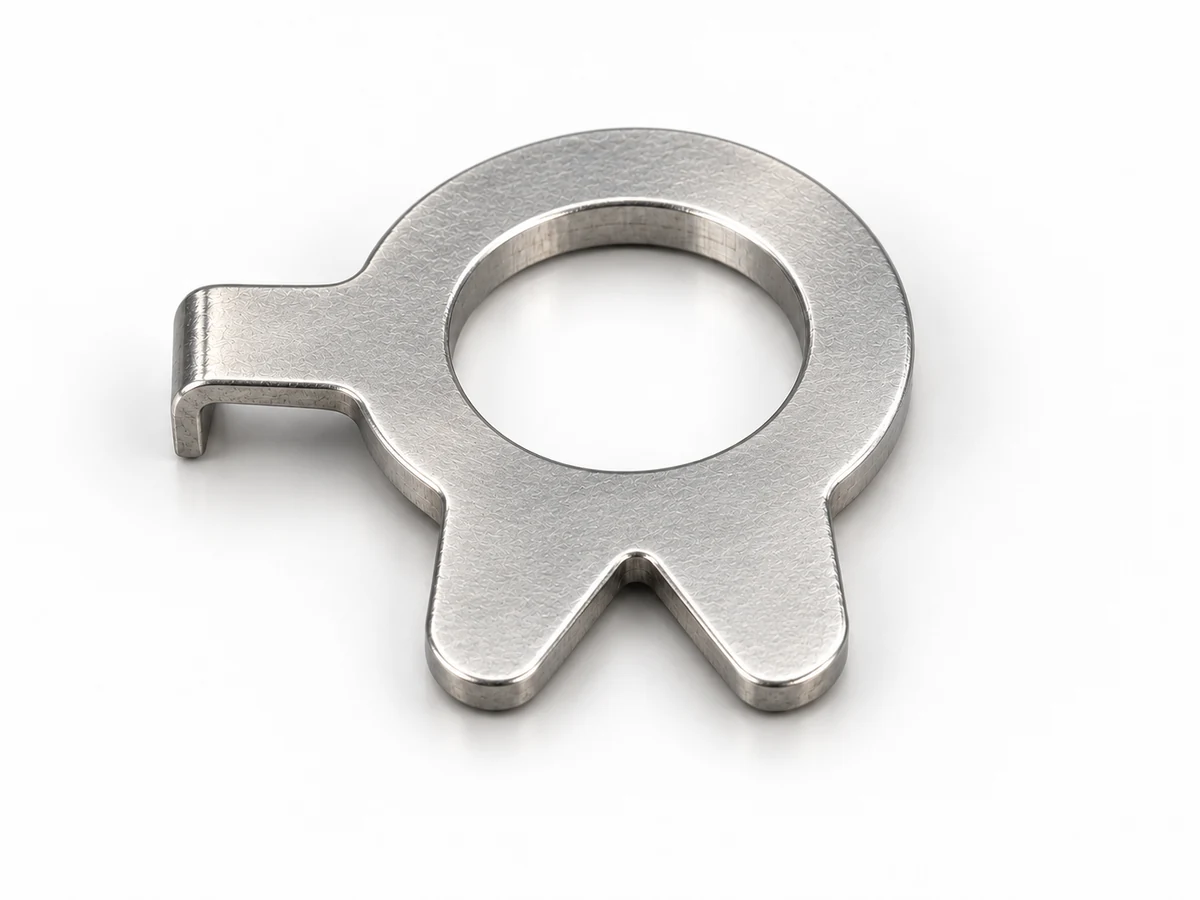

ГОСТ 13466-77 Шайбы стопорные уменьшенные с носком — предметная иллюстрация — **ГОСТ 13466-77 Шайбы стопорные уменьшенные с носком**Предметная иллюстрация

Выбрать шайбу

Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.

Нормативная ветвьИсполнение и размер

Найти по образцу

Сравнить выбранные конфигурации

Требования выбранной ветви

Связанные обозначения и различия

Для переключения чертежа включите JavaScript. Все нормативные таблицы, исполнения, источники и обычная форма заявки находятся ниже.

Статус стандарта и история изменений

Применение стандарта в РФ

Статус документа в фонде: Не проверен.

Актуальные сведения реестра ещё не проверены.

Проверка источника статуса: не выполнена.

Нормативная геометрия

Стандарт предусматривает

Стандартинформ, 2006; изменения № 1–3. Проверка содержания: проверена только часть. Сохранён исходный проверенный размерный ряд и оба исполнения этого ГОСТ; другие конструкции вынесены в отдельные карточки.

Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.

Указать требования →К размерам ↓

Размеры по стандарту

Обозначения в этих таблицах

B: B, mm
B₁: B₁, mm
L от оси: L от оси, mm
L₁ от оси: L₁ от оси, mm
L₂ развёртки: L₂ развёртки, mm
s: s, mm
r выреза: r выреза, mm
Радиус гибки носка: Радиус гибки носка, mm
Радиус конца (справ.): Радиус конца (справ.), mm
Несимметричность max: Несимметричность max, mm
Масса стальных шайб (справ.): Масса стальных шайб (справ.), kg/1000
d: d, mm
d₁: d₁, mm
d₂ круглой части: d₂ круглой части, mm
Радиус сопряжения: Радиус сопряжения, mm
d2_min: d2_min, mm
d2_max: d2_max, mm
B_min: B_min, mm
B_max: B_max, mm
B1_min: B1_min, mm
B1_max: B1_max, mm
L_min: L_min, mm
L_max: L_max, mm
L1_min: L1_min, mm
L1_max: L1_max, mm
L2_min: L2_min, mm
L2_max: L2_max, mm
r_min: r_min, mm
r_max: r_max, mm
rj_min: rj_min, mm
rj_max: rj_max, mm
rb_min: rb_min, mm
rb_max: rb_max, mm
s_min: s_min, mm
s_max: s_max, mm
A гнезда (справ.): A гнезда (справ.), mm
d₃ гнезда (справ.): d₃ гнезда (справ.), mm
h гнезда (справ.): h гнезда (справ.), mm
A_min: A_min, mm
A_max: A_max, mm
socket_min: socket_min, mm
socket_max: socket_max, mm
depth_min: depth_min, mm
depth_max: depth_max, mm

min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.

Полная размерная таблица стандарта

ГОСТ 13466-77 — полный размерный ряд

L и L₁ измеряются от оси отверстия. Масса — справочная для стали; коэффициенты 1,009 для коррозионно-стойкой стали и 1,080 для латуни. Размеры в скобках не рекомендуются. В исходном скане r₂* для d=6 и 8 напечатан 8,0 мм: значение сохранено; исполнение без скругления концов допускается п. 4.

Проверка этой таблицы: 2026-10-11. Все строки, размеры выступов, радиусы, несимметричность и масса. Численные пределы В12 не заменены H12.

Стандартинформ, 2006; изменения № 1–3. Источник: ГОСТ 13466-77 · ГОСТ 18123-82 · ГОСТ 25346-89. ГОСТ 13466-77, п. 2 и приложения; ГОСТ 18123-82, табл. 2; ГОСТ 25346-89, табл. 1

ГОСТ 13466-77, п. 2 и приложения; ГОСТ 18123-82, табл. 2; ГОСТ 25346-89, табл. 1 Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
B₁ mmB₁	L от оси mmL от оси	L₁ от оси mmL₁ от оси	L₂ развёртки mmL₂ развёртки	s mms	r выреза mmr выреза	Радиус гибки носка mmРадиус гибки носка	Радиус конца (справ.) mmРадиус конца (справ.)	Несимметричность max mmНесимметричность max	Масса стальных шайб (справ.) kg/1000Масса стальных шайб (справ.)	d mmd	d₁ mmd₁	d₂ круглой части mmd₂ круглой части	Радиус сопряжения mmРадиус сопряжения	d2_min mmd2_min	d2_max mmd2_max	B_min mmB_min	B_max mmB_max	B1_min mmB1_min	B1_max mmB1_max	L_min mmL_min	L_max mmL_max	L1_min mmL1_min	L1_max mmL1_max	L2_min mmL2_min	L2_max mmL2_max	r_min mmr_min	r_max mmr_max	rj_min mmrj_min	rj_max mmrj_max	rb_min mmrb_min	rb_max mmrb_max	s_min mms_min	s_max mms_max	A гнезда (справ.) mmA гнезда (справ.)	d₃ гнезда (справ.) mmd₃ гнезда (справ.)	h гнезда (справ.) mmh гнезда (справ.)	A_min mmA_min	A_max mmA_max	socket_min mmsocket_min	socket_max mmsocket_max	depth_min mmdepth_min	depth_max mmdepth_max
7,5	7,5	9	11,5	0,8	0,5	1	8	0,2	0,548	6	6	10	0,5	9,64	10	3,1	3,4	7,14	7,5	7,21	7,79	8,71	9,29	11,15	11,85	0,4	0,6	0,4	0,6	0,7	1,3	0,7	0,9	7,3	4	6	7,01	7,59	4	4,3	6	6,48
9	8,5	11	12,5	1	0,5	1	8	0,2	0,843	8	8	12	0,5	11,57	12	3,1	3,4	8,64	9	8,21	8,79	10,65	11,35	12,15	12,85	0,4	0,6	0,4	0,6	0,7	1,3	0,9	1,1	8,1	4	6	7,81	8,39	4	4,3	6	6,48
10	10	13	14	1	1	1,6	1	0,2	1,069	10	10	14	1	13,57	14	4,1	4,4	9,64	10	9,71	10,29	12,65	13,35	13,65	14,35	0,7	1,3	0,7	1,3	1,3	1,9	0,9	1,1	9,6	5	6	9,31	9,89	5	5,3	6	6,48
11	12	15	16	1	1	1,6	0,8	0,2	1,433	12	12	17	1	16,57	17	4,1	4,4	10,57	11	11,65	12,35	14,65	15,35	15,65	16,35	0,7	1,3	0,7	1,3	1,3	1,9	0,9	1,1	11,5	5	6	11,15	11,85	5	5,3	6	6,48
12	12	17	16	1,2	1,2	1,6	0,6	0,25	1,913	14	14	19	1,2	18,48	19	4,1	4,4	11,57	12	11,65	12,35	16,65	17,35	15,65	16,35	0,9	1,5	0,9	1,5	1,3	1,9	1,0	1,4	11,5	5	6	11,15	11,85	5	5,3	6	6,48
13	15	18	20	1,2	1,2	1,6	1,2	0,25	2,572	16	16	22	1,2	21,48	22	5,1	5,4	12,57	13	14,65	15,35	17,65	18,35	19,58	20,42	0,9	1,5	0,9	1,5	1,3	1,9	1,0	1,4	14,5	6	8	14,15	14,85	6	6,3	8	8,58
14	18	20	24	1,2	1,2	3	1,2	0,25	3,069	18	18	24	1,2	23,48	24	5,7	6	13,57	14	17,65	18,35	19,58	20,42	23,58	24,42	0,9	1,5	0,9	1,5	2,7	3,3	1,0	1,4	17,5	7	8	17,15	17,85	7	7,36	8	8,58
16	18	22	24	1,2	1,6	3	1,6	0,25	3,639	20	20	27	1,6	26,48	27	5,7	6	15,57	16	17,65	18,35	21,58	22,42	23,58	24,42	1,3	1,9	1,3	1,9	2,7	3,3	1,0	1,4	17,5	7	8	17,15	17,85	7	7,36	8	8,58
18	20	24	26	1,2	1,6	3	2	0,25	4,565	22	22	30	1,6	29,48	30	6,64	7	17,57	18	19,58	20,42	23,58	24,42	25,58	26,42	1,3	1,9	1,3	1,9	2,7	3,3	1,0	1,4	19,5	8	8	19,08	19,92	8	8,36	8	8,58
19	20	25	26	1,2	1,6	3	2	0,25	4,778	24	24	32	1,6	31,38	32	6,64	7	18,48	19	19,58	20,42	24,58	25,42	25,58	26,42	1,3	1,9	1,3	1,9	2,7	3,3	1,0	1,4	19,5	8	8	19,08	19,92	8	8,36	8	8,58

Исполнения по стандарту

Исполнения проходят проверку по нормативному документу.

Связанные ГОСТ / DIN / ISO

Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.

Подбор сопрягаемых изделий выполняется по требованиям соединения.

Согласование поставки

Исполнение для вашей задачи

Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.

Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных

ГОСТ 18123-82. Геометрические требования исторического издания; применимость допусков в РФ изменилась с 01.01.2011. Пп. 1.6–1.8, табл. 2, с. 2–3 (PDF 3–4); пп. 3.3–3.7, с. 4 (PDF 5) Проверено: 2026-10-04. Нормативный документ ↗
ГОСТ 25346-89. Расшифровка IT12–IT16 и полей H/h системы допусков, использованной в издании 2006 года. Пп. 1.1.21–1.1.22, 1.3.3, 2.2; таблица 1, с. 7 (PDF 7), интервалы до 180 мм Проверено: 2026-10-04. Нормативный документ ↗
ГОСТ 13466-77. Полный первичный текст: чертёж, таблица и приложения Пункт 2, чертёж и таблица; технические требования и справочные приложения Проверено: 2026-10-11. Нормативный документ ↗

Что ещё требует проверки

Численные пределы В12 по первичному источнику.
Уточнить r₂* для d=6/8 при заказе скруглённых концов.
