Карточка стандарта / Шайбы

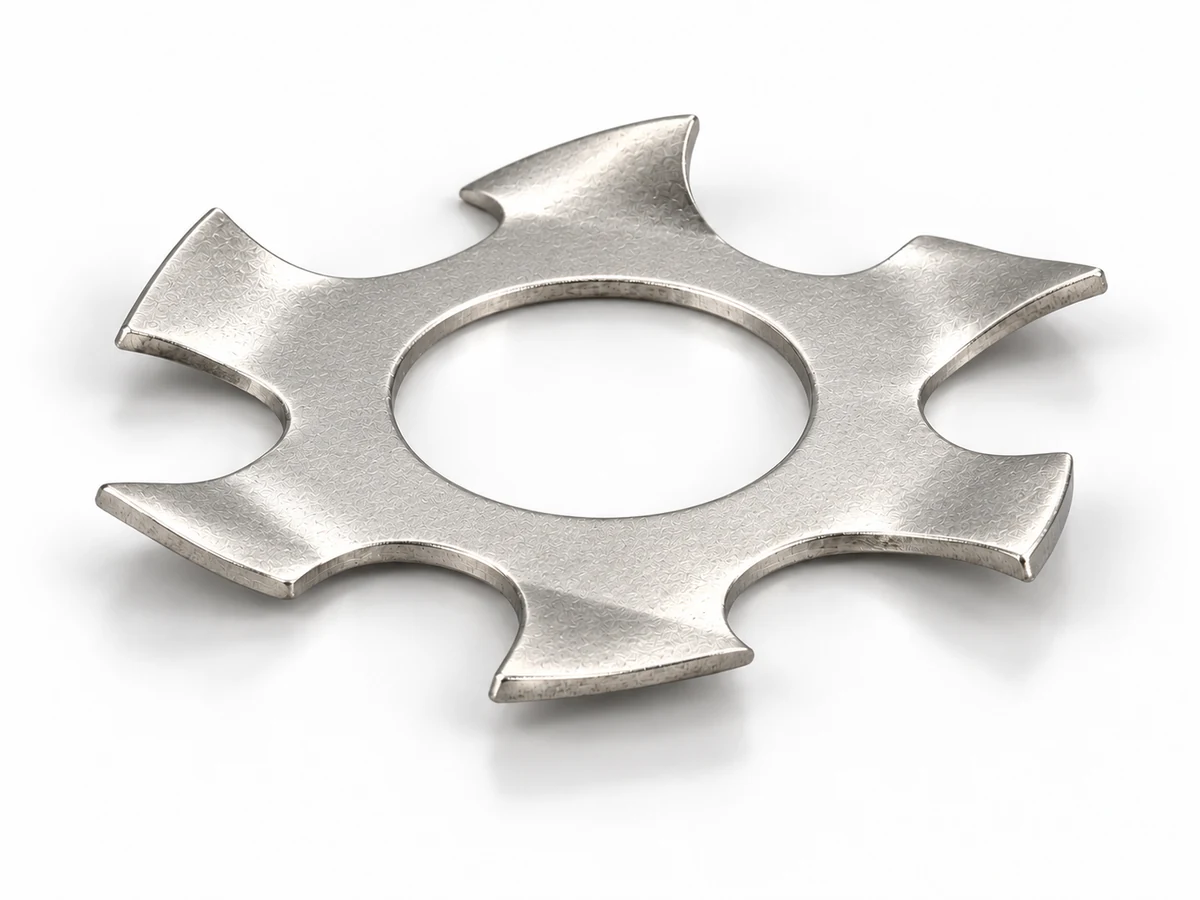

DIN 6797 Шайбы стопорные зубчатые
Шайбы стопорные зубчатые. Данные выбранного технического листа показаны с источником; применимость к конкретной партии согласуется отдельно.
Выбрать шайбу
Выберите конкретную серию изготовителя. Данные относятся к её техническому документу; возможность поставки необходимо подтвердить.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Не проверен.
Актуальные сведения реестра ещё не проверены.
Проверка источника статуса: не выполнена.
Нормативная геометрия
Серии изготовителя
Выбранный технический лист изготовителя; редакция первичного стандарта требует проверки.. Проверка содержания: проверена только часть. Технический лист изготовителя; собственный ряд стандарта, без переименования ГОСТ или ISO.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры серии изготовителя
Обозначения в этих таблицах
- nom
- nom, mm
- d
- d, mm
- d_max
- d_max, mm
- D_min
- D_min, mm
- D
- D, mm
- s
- s, mm
- z
- z, count
- mass
- mass
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Проверенная выборка изготовителя
DIN 6797 A — Güde
Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.
Проверка этой таблицы: 2026-10-20. 22 строк выбранного источника; это не заявление о полноте всех редакций стандарта.
Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 6797 A · Güde. DIN 6797 A · Güde, размерная таблица
| nom mmnom | d mmd | d_max mmd_max | D_min mmD_min | D mmD | s mms | z countz | mass mass |
|---|---|---|---|---|---|---|---|
| 2,2 | 2,34 | 4,2 | 4,5 | 0,3 | 6 | 0,02 | |
| 2,5 | 2,64 | 4,7 | 5,0 | 0,3 | 6 | 0,025 | |
| 2,7 | 2,84 | 5,2 | 5,5 | 0,4 | 6 | 0,037 | |
| 3,2 | 3,38 | 5,7 | 6,0 | 0,4 | 6 | 0,042 | |
| 3,7 | 3,88 | 6,64 | 7,0 | 0,5 | 6 | 0,077 | |
| 4,3 | 4,48 | 7,64 | 8,0 | 0,5 | 8 | 0,095 | |
| 5,1 | 5,28 | 8,64 | 9,0 | 0,6 | 8 | 0,18 | |
| 5,3 | 5,48 | 9,64 | 10,0 | 0,6 | 8 | 0,18 | |
| 6,4 | 6,62 | 10,57 | 11,0 | 0,7 | 8 | 0,217 | |
| 7,4 | 7,62 | 12,07 | 12,5 | 0,8 | 8 | 0,33 | |
| 8,2 | 8,42 | 13,57 | 14,0 | 0,8 | 8 | 0,421 | |
| 8,4 | 8,62 | 14,57 | 15,0 | 0,8 | 8 | 0,45 | |
| 10,5 | 10,77 | 17,57 | 18,0 | 0,9 | 9 | 0,8 | |
| 13,0 | 13,27 | 19,98 | 20,5 | 1,0 | 10 | 1,0 | |
| 15,0 | 15,27 | 23,48 | 24,0 | 1,0 | 10 | 1,6 | |
| 17,0 | 17,27 | 25,48 | 26,0 | 1,2 | 12 | 2,0 | |
| 19,0 | 19,33 | 29,48 | 30,0 | 1,4 | 12 | 3,5 | |
| 21,0 | 21,33 | 32,38 | 33,0 | 1,4 | 12 | 3,8 | |
| 23,0 | 23,33 | 35,38 | 36,0 | 1,5 | 14 | 5,0 | |
| 25,0 | 25,33 | 37,38 | 38,0 | 1,5 | 14 | 6,0 | |
| 28,0 | 28,33 | 43,38 | 44,0 | 1,6 | 14 | 8,0 | |
| 31,0 | 31,39 | 47,38 | 48,0 | 1,6 | 14 | 9,0 |
Проверенная выборка изготовителя
DIN 6797 J — Güde
Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.
Проверка этой таблицы: 2026-10-20. 22 строк выбранного источника; это не заявление о полноте всех редакций стандарта.
Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 6797 J · Güde. DIN 6797 J · Güde, размерная таблица
| nom mmnom | d mmd | d_max mmd_max | D_min mmD_min | D mmD | s mms | z countz | mass mass |
|---|---|---|---|---|---|---|---|
| 2,2 | 2,34 | 4,2 | 4,5 | 0,3 | 6 | 0,025 | |
| 2,5 | 2,64 | 4,7 | 5,0 | 0,3 | 6 | 0,04 | |
| 2,7 | 2,84 | 5,2 | 5,5 | 0,4 | 6 | 0,045 | |
| 3,2 | 3,38 | 5,7 | 6,0 | 0,4 | 6 | 0,047 | |
| 3,7 | 3,88 | 6,64 | 7,0 | 0,5 | 6 | 0,085 | |
| 4,3 | 4,48 | 7,64 | 8,0 | 0,5 | 8 | 0,1 | |
| 5,1 | 5,28 | 8,64 | 9,0 | 0,6 | 8 | 0,2 | |
| 5,3 | 5,48 | 9,64 | 10,0 | 0,6 | 8 | 0,2 | |
| 6,4 | 6,62 | 10,57 | 11,0 | 0,7 | 8 | 0,25 | |
| 7,4 | 7,62 | 12,07 | 12,5 | 0,8 | 8 | 0,35 | |
| 8,2 | 8,42 | 13,57 | 14,0 | 0,8 | 8 | 0,55 | |
| 8,4 | 8,62 | 14,57 | 15,0 | 0,8 | 8 | 0,55 | |
| 10,5 | 10,77 | 17,57 | 18,0 | 0,9 | 9 | 0,8 | |
| 13,0 | 13,27 | 19,98 | 20,5 | 1,0 | 10 | 1,2 | |
| 15,0 | 15,27 | 23,48 | 24,0 | 1,0 | 10 | 1,9 | |
| 17,0 | 17,27 | 25,48 | 26,0 | 1,2 | 12 | 2,4 | |
| 19,0 | 19,33 | 29,48 | 30,0 | 1,4 | 12 | 3,7 | |
| 21,0 | 21,33 | 32,38 | 33,0 | 1,4 | 12 | 4,1 | |
| 23,0 | 23,33 | 35,38 | 36,0 | 1,5 | 14 | 6,0 | |
| 25,0 | 25,33 | 37,38 | 38,0 | 1,5 | 14 | 6,5 | |
| 28,0 | 28,33 | 43,38 | 44,0 | 1,6 | 14 | 8,5 | |
| 31,0 | 31,39 | 47,38 | 48,0 | 1,6 | 14 | 9,5 |
Проверенная выборка изготовителя
DIN 6797 V — Güde
Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.
Проверка этой таблицы: 2026-10-20. 8 строк выбранного источника; это не заявление о полноте всех редакций стандарта.
Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 6797 V · Güde. DIN 6797 V · Güde, размерная таблица
| nom mmnom | d mmd | d_max mmd_max | D mmD | s mms | z countz | mass mass |
|---|---|---|---|---|---|---|
| 3,2 | 3,38 | 6,0 | 0,2 | 6 | 0,025 | |
| 4,3 | 4,48 | 8,0 | 0,25 | 8 | 0,05 | |
| 5,3 | 5,48 | 9,8 | 0,3 | 8 | 0,12 | |
| 6,4 | 6,62 | 11,8 | 0,4 | 10 | 0,2 | |
| 8,4 | 8,62 | 15,3 | 0,4 | 10 | 0,4 | |
| 10,5 | 10,77 | 19,0 | 0,5 | 10 | 0,7 | |
| 13,0 | 13,27 | 23,0 | 0,5 | 10 | 1,2 | |
| 17,0 | 17,27 | 30,2 | 0,6 | 12 | 1,3 |
Исполнения по стандарту
Каждая серия изготовителя имеет собственные размеры, материал и ограничения; они показаны в отдельных таблицах.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 6797 A · Güde. Данные изготовителя Güde GmbH. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
- DIN 6797 J · Güde. Данные изготовителя Güde GmbH. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
- DIN 6797 V · Güde. Данные изготовителя Güde GmbH. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
Что ещё требует проверки
- Полный первичный текст DIN 6797 с редакцией и ссылочными допусками.
