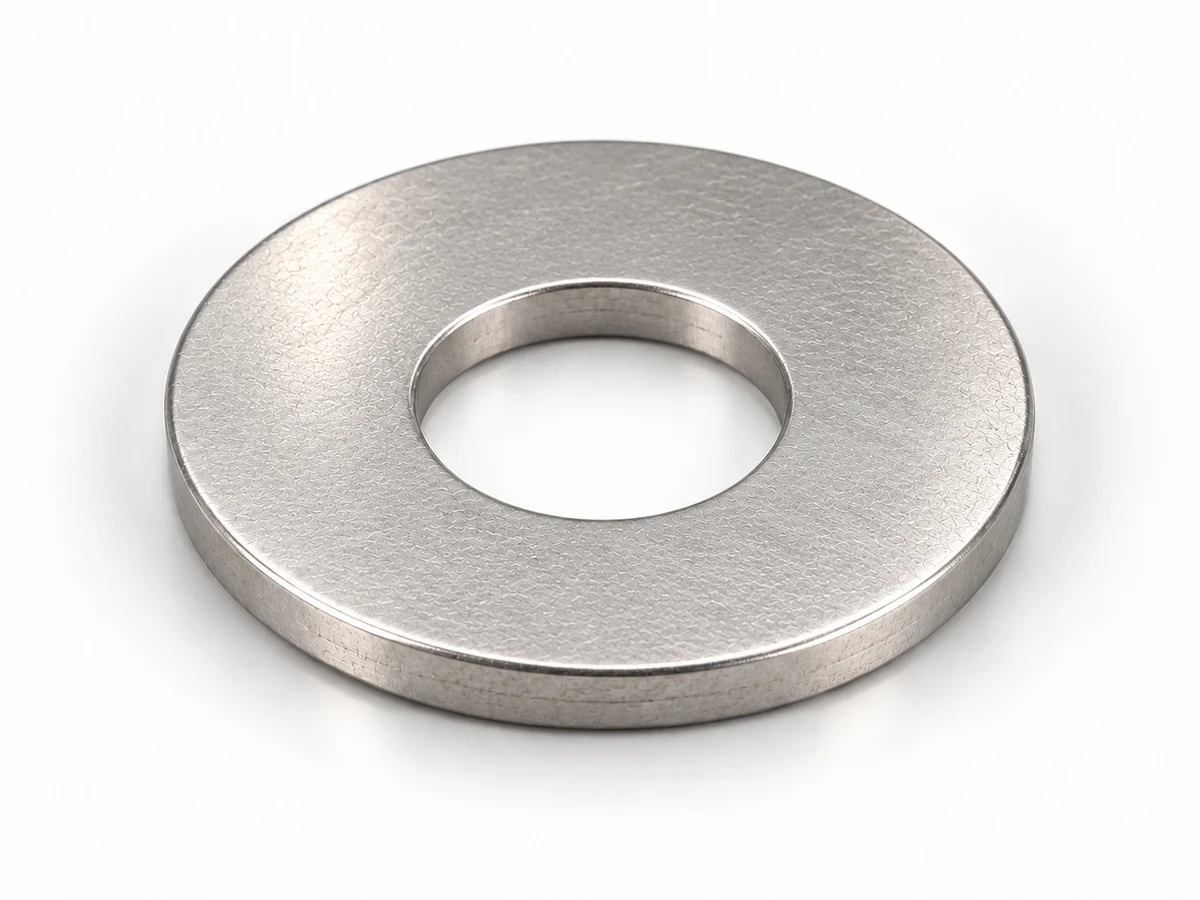

DIN 9021 / ГОСТ 6958-78 Шайбы плоские увеличенные
Плоская увеличенная шайба для крепежных деталей с диаметром резьбы 1–48 мм. Диаметр отверстия зависит от класса точности А или С; наружный диаметр и толщина приведены в таблице.
Для заказа укажите диаметр крепежной детали, класс точности, материал и покрытие. Номинальный диаметр крепежа и фактический диаметр отверстия шайбы — разные размеры.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Все численные диапазоны и требования формы
Расчётные пределы получены из проверенных номиналов и отклонений. Прочерк — численное требование для этого класса или толщины не установлено; это не ноль. Для предусмотренной фаски α = 30…45°, допускается R=e.
| d | Класс | Исполнение | d₁: поле и пределы, мм | d₂: поле и пределы, мм | s: отклонение и пределы, мм | a max, мм | E max, мм | b max, мм | s₁ min, мм | Перпенд. max, ° | Ra max, мкм | e, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А | По чертежу (без номера исполнения) | H13: 1,1…1,24 | h14: 3,7…4 | ±0.05: 0,25…0,35 | 0,025 | 0,05 | 0,24 | 0,15 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 1,2…1,45 | h16: 3,25…4 | ±0.2: 0,1…0,5 | 0,2 | 0,25 | 0,96 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 1,3…1,44 | h14: 3,7…4 | ±0.05: 0,25…0,35 | 0,025 | 0,05 | 0,24 | 0,15 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 1,4…1,65 | h16: 3,25…4 | ±0.2: 0,1…0,5 | 0,2 | 0,25 | 0,96 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 1,7…1,84 | h14: 4,7…5 | ±0.05: 0,25…0,35 | 0,025 | 0,05 | 0,24 | 0,15 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 1,8…2,05 | h16: 4,25…5 | ±0.2: 0,1…0,5 | 0,2 | 0,25 | 0,96 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 2,2…2,34 | h14: 5,7…6 | ±0.05: 0,45…0,55 | 0,025 | 0,05 | 0,24 | 0,25 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 2,4…2,65 | h16: 5,25…6 | ±0.2: 0,3…0,7 | 0,2 | 0,25 | 0,96 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 2,7…2,84 | h14: 7,64…8 | ±0.05: 0,45…0,55 | 0,025 | 0,05 | 0,3 | 0,25 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 2,9…3,15 | h16: 7,1…8 | ±0.2: 0,3…0,7 | 0,2 | 0,25 | 1,16 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 3,2…3,38 | h14: 8,64…9 | ±0.1: 0,7…0,9 | 0,05 | 0,1 | 0,3 | 0,4 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 3,4…3,7 | h16: 8,1…9 | ±0.2: 0,6…1 | 0,2 | 0,25 | 1,16 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 3,7…3,88 | h14: 10,57…11 | ±0.1: 0,7…0,9 | 0,05 | 0,1 | 0,36 | 0,4 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 3,9…4,2 | h16: 9,9…11 | ±0.2: 0,6…1 | 0,2 | 0,25 | 1,4 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 4,3…4,48 | h14: 11,57…12 | ±0.1: 0,9…1,1 | 0,05 | 0,1 | 0,36 | 0,5 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 4,5…4,8 | h16: 10,9…12 | ±0.2: 0,8…1,2 | 0,2 | 0,25 | 1,4 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 5,3…5,48 | h14: 14,57…15 | ±0.2: 1…1,4 | 0,1 | 0,2 | 0,36 | 0,6 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 5,5…5,8 | h16: 13,9…15 | ±0.3: 0,9…1,5 | 0,2 | 0,5 | 1,4 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 6,4…6,62 | h14: 17,57…18 | ±0.2: 1,4…1,8 | 0,1 | 0,2 | 0,36 | 0,8 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 6,6…6,96 | h16: 16,9…18 | ±0.3: 1,3…1,9 | 0,2 | 0,5 | 1,4 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 8,4…8,62 | h14: 23,48…24 | ±0.2: 1,8…2,2 | 0,1 | 0,2 | 0,42 | 1 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 9…9,36 | h16: 22,7…24 | ±0.3: 1,7…2,3 | 0,2 | 0,5 | 1,68 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 10,5…10,77 | h14: 29,48…30 | ±0.2: 2,3…2,7 | 0,1 | 0,2 | 0,42 | 1,25 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 11…11,43 | h16: 28,7…30 | ±0.3: 2,2…2,8 | 0,2 | 0,5 | 1,68 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 13…13,27 | h14: 36,38…37 | ±0.3: 2,7…3,3 | 0,15 | 0,3 | 0,5 | 1,5 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 13,5…13,93 | h16: 35,4…37 | ±0.6: 2,4…3,6 | 0,3 | 0,8 | 2 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 15…15,27 | h14: 43,38…44 | ±0.3: 2,7…3,3 | 0,15 | 0,3 | 0,5 | 1,5 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 15,5…15,93 | h16: 42,4…44 | ±0.6: 2,4…3,6 | 0,3 | 0,8 | 2 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 17…17,27 | h14: 49,38…50 | ±0.3: 2,7…3,3 | 0,15 | 0,3 | 0,5 | 1,5 | — | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 17,5…17,93 | h16: 48,4…50 | ±0.6: 2,4…3,6 | 0,3 | 0,8 | 2 | — | — | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 19…19,33 | h14: 55,26…56 | ±0.3: 3,7…4,3 | 0,15 | 0,3 | 0,92 | 2 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 20…20,52 | h16: 54,1…56 | ±0.6: 3,4…4,6 | 0,3 | 0,8 | 3,8 | — | 6 | — | Не задана | |
| А | По чертежу (без номера исполнения) | H13: 21…21,33 | h14: 59,26…60 | ±0.3: 3,7…4,3 | 0,15 | 0,3 | 0,92 | 2 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H14: 22…22,52 | h16: 58,1…60 | ±0.6: 3,4…4,6 | 0,3 | 0,8 | 3,8 | — | 6 | — | Не задана | |
| А | По чертежу (без номера исполнения) | H14: 23…23,52 | h15: 64,8…66 | ±0.6: 4,4…5,6 | 0,2 | 0,4 | 0,92 | 1,5 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H15: 24…24,84 | h16: 64,1…66 | ±1: 4…6 | 0,5 | 1,2 | 3,8 | — | 6 | — | Не задана | |
| А | По чертежу (без номера исполнения) | H14: 25…25,52 | h15: 70,8…72 | ±0.6: 4,4…5,6 | 0,2 | 0,4 | 0,92 | 1,5 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H15: 26…26,84 | h16: 70,1…72 | ±1: 4…6 | 0,5 | 1,2 | 3,8 | — | 6 | — | Не задана | |
| А | По чертежу (без номера исполнения) | H14: 28…28,52 | h15: 83,6…85 | ±0.6: 5,4…6,6 | 0,2 | 0,4 | 1,08 | 1,8 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H15: 30…30,84 | h16: 82,8…85 | ±1: 5…7 | 0,5 | 1,2 | 4,4 | — | 6 | — | Не задана | |
| А | По чертежу (без номера исполнения) | H14: 31…31,62 | h15: 90,6…92 | ±0.6: 5,4…6,6 | 0,2 | 0,4 | 1,08 | 1,8 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H15: 33…34 | h16: 89,8…92 | ±1: 5…7 | 0,5 | 1,2 | 4,4 | — | 6 | — | Не задана | |
| А | По чертежу (без номера исполнения) | H14: 37…37,62 | h15: 108,6…110 | ±1: 7…9 | 0,3 | 0,6 | 1,08 | 2,4 | 3 | 3,2 | Не задана | |
| С | По чертежу (без номера исполнения) | H15: 39…40 | h16: 107,8…110 | ±1.2: 6,8…9,2 | 0,6 | 1,8 | 4,4 | — | 6 | — | Не задана | |
| С | По чертежу (без номера исполнения) | H15: 45…46 | h16: 122,5…125 | ±1.2: 8,8…11,2 | 0,6 | 1,8 | 5 | — | 6 | — | Не задана | |
| С | По чертежу (без номера исполнения) | H15: 52…53,2 | h16: 142,5…145 | ±1.2: 8,8…11,2 | 0,6 | 1,8 | 5 | — | 6 | — | Не задана |
Статус стандарта и история изменений
Применение стандарта в РФ
Статус документа в фонде: Действует.
В фонде отмечен как действующий. Применение в РФ восстановлено с 01.09.2023 исключительно в отношении продукции, поставляемой по ГОЗ (приказ № 646-ст). Это не подтверждение общего применения без ограничений.
Начало указанного режима: 2023-09-01.
Для применения в РФ Росстандарт указывает
- ГОСТ ISO 7093-1-2016 — Реестр указывает замену в части шайб класса точности А. Взаимозаменяемость изделий отдельно не установлена. Дата перехода отдельно не подтверждена.
- ГОСТ ISO 7093-2-2016 — Реестр указывает замену в части шайб класса точности С. Взаимозаменяемость изделий отдельно не установлена. Дата перехода отдельно не подтверждена.
Указание заменяющего документа не подтверждает взаимозаменяемость конкретных изделий.
Проверка источника статуса: 2026-10-01. Росстандарт ↗ Росстандарт ↗
Изменения, поправки и даты
- Восстановлен на территории РФ · ИУС 12-2023
Восстановлен исключительно для продукции, поставляемой по государственному оборонному заказу.
Введено: 2023-09-01; зарегистрировано: 2023-08-15. Документ: 646-ст. Росстандарт ↗
- Срок действия ограничен · ИУС 7-2021
Дата прекращения применения заменена на 1 января 2023 года.
Введено: 2021-04-30; зарегистрировано: 2021-04-30. Документ: 341-ст. Росстандарт ↗
- Срок действия продлён · ИУС 3-2019
В приказе 461-ст дата 1 января 2019 года заменена на 1 января 2021 года; последующая дата отражена в событии 2021 года.
Введено: 2018-12-31; зарегистрировано: 2018-12-31. Документ: 1197-ст. Росстандарт ↗
Нормативная геометрия
Стандарт предусматривает
- Диаметр крепежной детали
- 1–48 мм
- Классы точности
- А и С
- Технические требования и контроль
- ГОСТ 18123-82 — ссылка из проверенного издания
- Правила приёмки
- ГОСТ 17769-83 — ссылка из проверенного издания
- Защита, упаковка, маркировка тары
- ГОСТ 18160-72 — ссылка из проверенного издания
- DIN 9021 — Тип
- Плоская шайба увеличенного ряда
- DIN 9021 — Исполнения старого издания
- A — грубое g; B — среднее m по DIN 522
- DIN 9021 — Выбор
- Для заказа требуется согласовать редакцию, отверстие, толщину, материал и покрытие
Стандартинформ, 2006; изменения № 1, 2. Проверка содержания: проверена только часть. Полностью проверена геометрия выбранного издания, включая ограничения исполнений и ссылочные допуски. Проверка геометрии не означает проверку всех технических требований и конкретного исполнения поставки.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- d
- Диаметр резьбы крепежной детали, мм
- d₁ (А)
- Диаметр отверстия, класс А, мм
- d₁ (С)
- Диаметр отверстия, класс С, мм
- d₂
- Наружный диаметр, мм
- s
- Толщина, мм
- Крепёж
- Номинальный диаметр крепежа, мм
- d₁
- Отверстие, мм
- Номинал
- Номинальный диаметр крепежа, мм
- d₁ min
- Отверстие, номинальный и минимальный размер, мм
- d₁ max
- Отверстие, максимальный размер, мм
- d₂ max
- Наружный диаметр, номинальный и максимальный размер, мм
- d₂ min
- Наружный диаметр, минимальный размер, мм
- h
- Номинальная толщина, мм
- h max
- Максимальная толщина, мм
- h min
- Минимальная толщина, мм
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Увеличенные шайбы — классы точности А и С
Прочерк означает отсутствие значения для класса А в строках 42 и 48 мм, а не нулевой диаметр. Пункт 1.2 допускает другие толщины и отверстия 12,5; 14,5; 16,5 мм по согласованию; в основной ряд они не включены.
Проверка этой таблицы: 2026-10-04. Все 24 строк и пять размерных колонок основного ряда повторно сверены визуально. Допуски и геометрические требования приведены отдельно; масса не добавляется.
Стандартинформ, 2006; изменения № 1, 2. Источник: ГОСТ 6958-78. Пункт 1.1, таблица и продолжение, с. 1–2 издания 2006 года (PDF 2–3)
| d ммДиаметр резьбы крепежной детали | d₁ (А) ммДиаметр отверстия, класс А | d₁ (С) ммДиаметр отверстия, класс С | d₂ ммНаружный диаметр | s ммТолщина |
|---|---|---|---|---|
| 1 | 1,1 | 1,2 | 4 | 0,3 |
| 1,2 | 1,3 | 1,4 | 4 | 0,3 |
| 1,6 | 1,7 | 1,8 | 5 | 0,3 |
| 2 | 2,2 | 2,4 | 6 | 0,5 |
| 2,5 | 2,7 | 2,9 | 8 | 0,5 |
| 3 | 3,2 | 3,4 | 9 | 0,8 |
| 3,5 | 3,7 | 3,9 | 11 | 0,8 |
| 4 | 4,3 | 4,5 | 12 | 1 |
| 5 | 5,3 | 5,5 | 15 | 1,2 |
| 6 | 6,4 | 6,6 | 18 | 1,6 |
| 8 | 8,4 | 9 | 24 | 2 |
| 10 | 10,5 | 11 | 30 | 2,5 |
| 12 | 13 | 13,5 | 37 | 3 |
| 14 | 15 | 15,5 | 44 | 3 |
| 16 | 17 | 17,5 | 50 | 3 |
| 18 | 19 | 20 | 56 | 4 |
| 20 | 21 | 22 | 60 | 4 |
| 22 | 23 | 24 | 66 | 5 |
| 24 | 25 | 26 | 72 | 5 |
| 27 | 28 | 30 | 85 | 6 |
| 30 | 31 | 33 | 92 | 6 |
| 36 | 37 | 39 | 110 | 8 |
| 42 | — | 45 | 125 | 10 |
| 48 | — | 52 | 145 | 10 |
Проверенная выборка размеров
Шайбы с увеличенным наружным диаметром — размеры
Размеры редакции 1974-07 не обозначаются размерами ISO 7093.
Проверка этой таблицы: 2026-10-01. Визуально сверены все 14 строк геометрии исторической таблицы; справочная масса не включена.
DIN 9021:1974-07. Источник: DIN 9021. DIN 9021:1974-07, таблица, с. 1
| Крепёж ммНоминальный диаметр крепежа | d₁ ммОтверстие | d₂ ммНаружный диаметр | s ммТолщина |
|---|---|---|---|
| 2,7 | 8 | 0,8 | |
| 3,2 | 9 | 0,8 | |
| 3,7 | 11 | 0,8 | |
| 4,3 | 12 | 1 | |
| 5,3 | 15 | 1,6 | |
| 6,4 | 18 | 1,6 | |
| 7,4 | 22 | 2 | |
| 8,4 | 25 | 2 | |
| 10,5 | 30 | 2,5 | |
| 13 | 40 | 3 | |
| 15 | 45 | 3 | |
| 17 | 50 | 3 | |
| 19 | 56 | 4 | |
| 21 | 60 | 4 |
Полная размерная таблица стандарта
ГОСТ ISO 7093-1-2016 — предпочтительные размеры
У d₁ номинал совпадает с минимумом, у d₂ — с максимумом. Размеры не следует переносить из внешне похожего ГОСТ.
Проверка этой таблицы: 2026-10-11. Все строки и восемь размерных колонок сверены с изображением полного первичного текста. Размеры даны до покрытия.
ГОСТ ISO 7093-1-2016; Стандартинформ, 2017. Источник: ГОСТ ISO 7093-1-2016. ГОСТ ISO 7093-1-2016, таблица 1
| Номинал ммНоминальный диаметр крепежа | d₁ min ммОтверстие, номинальный и минимальный размер | d₁ max ммОтверстие, максимальный размер | d₂ max ммНаружный диаметр, номинальный и максимальный размер | d₂ min ммНаружный диаметр, минимальный размер | h ммНоминальная толщина | h max ммМаксимальная толщина | h min ммМинимальная толщина |
|---|---|---|---|---|---|---|---|
| 3,2 | 3,38 | 9 | 8,64 | 0,8 | 0,9 | 0,7 | |
| 4,3 | 4,48 | 12 | 11,57 | 1 | 1,1 | 0,9 | |
| 5,3 | 5,48 | 15 | 14,57 | 1 | 1,1 | 0,9 | |
| 6,4 | 6,62 | 18 | 17,57 | 1,6 | 1,8 | 1,4 | |
| 8,4 | 8,62 | 24 | 23,48 | 2 | 2,2 | 1,8 | |
| 10,5 | 10,77 | 30 | 29,48 | 2,5 | 2,7 | 2,3 | |
| 13 | 13,27 | 37 | 36,38 | 3 | 3,3 | 2,7 | |
| 17 | 17,27 | 50 | 49,38 | 3 | 3,3 | 2,7 | |
| 21 | 21,33 | 60 | 59,26 | 4 | 4,3 | 3,7 | |
| 25 | 25,52 | 72 | 70,8 | 5 | 5,6 | 4,4 | |
| 33 | 33,62 | 92 | 90,6 | 6 | 6,6 | 5,4 | |
| 39 | 39,62 | 110 | 108,6 | 8 | 9 | 7 |
Полная размерная таблица стандарта
ГОСТ ISO 7093-1-2016 — дополнительные размеры
У d₁ номинал совпадает с минимумом, у d₂ — с максимумом. Размеры не следует переносить из внешне похожего ГОСТ.
Проверка этой таблицы: 2026-10-11. Все строки и восемь размерных колонок сверены с изображением полного первичного текста. Размеры даны до покрытия.
ГОСТ ISO 7093-1-2016; Стандартинформ, 2017. Источник: ГОСТ ISO 7093-1-2016. ГОСТ ISO 7093-1-2016, таблица 2
| Номинал ммНоминальный диаметр крепежа | d₁ min ммОтверстие, номинальный и минимальный размер | d₁ max ммОтверстие, максимальный размер | d₂ max ммНаружный диаметр, номинальный и максимальный размер | d₂ min ммНаружный диаметр, минимальный размер | h ммНоминальная толщина | h max ммМаксимальная толщина | h min ммМинимальная толщина |
|---|---|---|---|---|---|---|---|
| 3,7 | 3,88 | 11 | 10,57 | 0,8 | 0,9 | 0,7 | |
| 15 | 15,27 | 44 | 43,38 | 3 | 3,3 | 2,7 | |
| 19 | 19,33 | 56 | 55,26 | 4 | 4,3 | 3,7 | |
| 23 | 23,52 | 66 | 64,8 | 5 | 5,6 | 4,4 | |
| 30 | 30,52 | 85 | 83,6 | 6 | 6,6 | 5,4 | |
| 36 | 36,62 | 105 | 103,6 | 6 | 6,6 | 5,4 |
Полная размерная таблица стандарта
ГОСТ ISO 7093-2-2016 — предпочтительные размеры
У d₁ номинал совпадает с минимумом, у d₂ — с максимумом. Размеры не следует переносить из внешне похожего ГОСТ.
Проверка этой таблицы: 2026-10-11. Все строки и восемь размерных колонок сверены с изображением полного первичного текста. Размеры даны до покрытия.
ГОСТ ISO 7093-2-2016; Стандартинформ, 2017. Источник: ГОСТ ISO 7093-2-2016. ГОСТ ISO 7093-2-2016, таблица 1
| Номинал ммНоминальный диаметр крепежа | d₁ min ммОтверстие, номинальный и минимальный размер | d₁ max ммОтверстие, максимальный размер | d₂ max ммНаружный диаметр, номинальный и максимальный размер | d₂ min ммНаружный диаметр, минимальный размер | h ммНоминальная толщина | h max ммМаксимальная толщина | h min ммМинимальная толщина |
|---|---|---|---|---|---|---|---|
| 3,4 | 3,7 | 9 | 8,1 | 0,8 | 1 | 0,6 | |
| 4,5 | 4,8 | 12 | 10,9 | 1 | 1,2 | 0,8 | |
| 5,5 | 5,8 | 15 | 13,9 | 1 | 1,2 | 0,8 | |
| 6,6 | 6,96 | 18 | 16,9 | 1,6 | 1,9 | 1,3 | |
| 9 | 9,36 | 24 | 22,7 | 2 | 2,3 | 1,7 | |
| 11 | 11,43 | 30 | 28,7 | 2,5 | 2,8 | 2,2 | |
| 13,5 | 13,93 | 37 | 35,4 | 3 | 3,6 | 2,4 | |
| 17,5 | 17,93 | 50 | 48,4 | 3 | 3,6 | 2,4 | |
| 22 | 22,52 | 60 | 58,1 | 4 | 4,6 | 3,4 | |
| 26 | 26,84 | 72 | 70,1 | 5 | 6 | 4 | |
| 33 | 34 | 92 | 89,8 | 6 | 7 | 5 | |
| 39 | 40 | 110 | 107,8 | 8 | 9,2 | 6,8 |
Полная размерная таблица стандарта
ГОСТ ISO 7093-2-2016 — дополнительные размеры
У d₁ номинал совпадает с минимумом, у d₂ — с максимумом. Размеры не следует переносить из внешне похожего ГОСТ.
Проверка этой таблицы: 2026-10-11. Все строки и восемь размерных колонок сверены с изображением полного первичного текста. Размеры даны до покрытия.
ГОСТ ISO 7093-2-2016; Стандартинформ, 2017. Источник: ГОСТ ISO 7093-2-2016. ГОСТ ISO 7093-2-2016, таблица 2
| Номинал ммНоминальный диаметр крепежа | d₁ min ммОтверстие, номинальный и минимальный размер | d₁ max ммОтверстие, максимальный размер | d₂ max ммНаружный диаметр, номинальный и максимальный размер | d₂ min ммНаружный диаметр, минимальный размер | h ммНоминальная толщина | h max ммМаксимальная толщина | h min ммМинимальная толщина |
|---|---|---|---|---|---|---|---|
| 3,9 | 4,2 | 11 | 9,9 | 0,8 | 1 | 0,6 | |
| 15,5 | 15,93 | 44 | 42,4 | 3 | 3,6 | 2,4 | |
| 20 | 20,43 | 56 | 54,9 | 4 | 4,6 | 3,4 | |
| 24 | 24,84 | 66 | 64,9 | 5 | 6 | 4 | |
| 30 | 30,84 | 85 | 82,8 | 6 | 7 | 5 | |
| 36 | 37 | 105 | 102,8 | 6 | 7 | 5 |
Исполнения по стандарту
- Классы А и С
Размеры отверстия приведены раздельно для каждого класса. Класс точности необходимо указать в требованиях к заказу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 6958-78. Стандартинформ, 2006; изменения № 1, 2 Пункты 1.1–1.3, 2.1, 2.4, 3.1, 4.1; с. 1–2 (PDF 2–3) Проверено: 2026-10-04. Нормативный документ ↗
- DIN 9021. DIN 9021:1974-07 — историческая геометрия Размерная таблица, технические условия, с. 1 Проверено: 2026-10-01. Нормативный документ ↗
- ГОСТ ISO 7093-1-2016. ГОСТ ISO 7093-1-2016; Стандартинформ, 2017 Предисловие, пп. 1–5, рис. 1, табл. 1–3, приложение ДА Проверено: 2026-10-11. Нормативный документ ↗
- ГОСТ ISO 7093-2-2016. ГОСТ ISO 7093-2-2016; Стандартинформ, 2017 Предисловие, пп. 1–5, рис. 1, табл. 1–3, приложение ДА Проверено: 2026-10-11. Нормативный документ ↗
Что ещё требует проверки
- Материал, покрытие, твёрдость и возможность поставки конкретного исполнения; совпадение геометрии не подтверждает эти свойства.
- Применимость исторической редакции в конкретном проекте; нормативная приёмка партии и документы изготовителя.
- Справочная масса приложения не добавлена в этот геометрический инструмент.
