Карточка стандарта / Шайбы

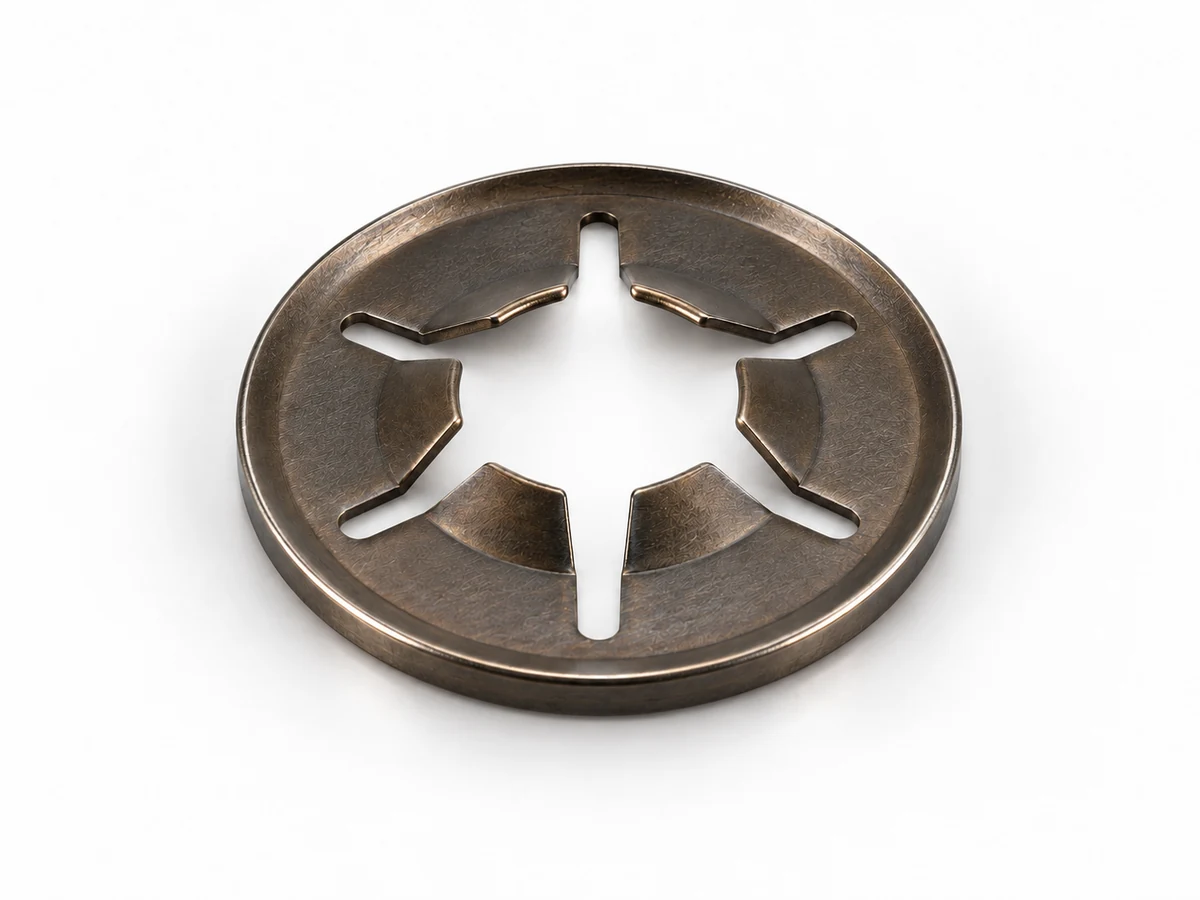

Starlock Нажимные фиксаторы Starlock для гладкого вала
Starlock надевают осевым перемещением на гладкий вал без канавки и резьбы. Внутренние лапки взаимодействуют с валом и удерживают сопряжённую деталь.
Ниже три конкретные метрические серии без колпачка из каталога изготовителя 10052EN1019/1: лакированная пружинная сталь HC, механически оцинкованная DT и нержавеющая S. d — размер вала, не диаметр свободного отверстия фиксатора.
Выбрать шайбу
Выберите конкретную серию изготовителя. Данные относятся к её техническому документу; возможность поставки необходимо подтвердить.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Не проверен.
Собственные серии изготовителя; это не размерный стандарт DIN или ГОСТ.
Проверка источника статуса: 2026-10-12.
Нормативная геометрия
Серии изготовителя
Titgemeyer / Baker & Finnemore · 10052EN1019/1. Проверка содержания: проверена только часть. Проверены полные метрические таблицы трёх серий без колпачка. Профиль лапок и свободное отверстие изготовителем численно не раскрыты; схемы условные.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры серии изготовителя
Обозначения в этих таблицах
- Номинал вала
- Номинал вала, mm
- Обозначение изготовителя
- Обозначение изготовителя
- d — вал
- d — вал, mm
- d вала min
- d вала min, mm
- d вала max
- d вала max, mm
- D ном.
- D ном., mm
- D min
- D min, mm
- D max
- D max, mm
- H ном.
- H ном., mm
- H min
- H min, mm
- H max
- H max, mm
- s ном.
- s ном., mm
- Число лапок
- Число лапок, count
- Усилие надевания, испытание
- Усилие надевания, испытание, N
- Усилие снятия, испытание
- Усилие снятия, испытание, N
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полный размерный ряд технического листа изготовителя
Метрическая HC · Коричневое лаковое покрытие
d относится к валу. Усилия — результаты внутренних испытаний на неокрытом стальном валу 1.1151/1.0715 h11, не допускаемая рабочая нагрузка. Прочерк с примечанием 2 означает запрос изготовителю, не 2 Н.
Проверка этой таблицы: 2026-10-12. Все 25 строк данной метрической серии без колпачка. Другие формы и дюймовые ряды не включены.
Titgemeyer / Baker & Finnemore · 10052EN1019/1. Источник: Titgemeyer / Baker & Finnemore · 10052EN1019/1. Titgemeyer / Baker & Finnemore · 10052EN1019/1, с. 14
| Номинал вала mmНоминал вала | Обозначение изготовителя Обозначение изготовителя | d — вал mmd — вал | d вала min mmd вала min | d вала max mmd вала max | D ном. mmD ном. | D min mmD min | D max mmD max | H ном. mmH ном. | H min mmH min | H max mmH max | s ном. mms ном. | Число лапок countЧисло лапок | Усилие надевания, испытание NУсилие надевания, испытание | Усилие снятия, испытание NУсилие снятия, испытание |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HC/8004 | 1,5 | 1,45 | 1,55 | 9,7 | 9,5 | 9,9 | 1,3 | 1,1 | 1,5 | 0,2 | 4 | 40,0 | 200,0 | |
| HC/6489 | 2,0 | 1,95 | 2,05 | 9,7 | 9,5 | 9,9 | 1,3 | 1,1 | 1,5 | 0,2 | 4 | 70,0 | 200,0 | |
| HC/6490 | 3,0 | 2,95 | 3,05 | 9,7 | 9,5 | 9,9 | 1,3 | 1,1 | 1,5 | 0,2 | 4 | 110,0 | 200,0 | |
| HC/6492 | 4,0 | 3,95 | 4,05 | 11,5 | 11,3 | 11,7 | 1,3 | 1,1 | 1,5 | 0,2 | 5 | 70,0 | 390,0 | |
| HC/6491 | 5,0 | 4,95 | 5,05 | 11,5 | 11,3 | 11,7 | 1,3 | 1,1 | 1,5 | 0,2 | 6 | 120,0 | 390,0 | |
| HC/6493 | 6,0 | 5,95 | 6,05 | 15,3 | 15,1 | 15,5 | 1,3 | 1,1 | 1,5 | 0,25 | 6 | 150,0 | 790,0 | |
| HC/6703 | 7,0 | 6,95 | 7,05 | 15,3 | 15,1 | 15,5 | 1,3 | 1,1 | 1,5 | 0,25 | 6 | 190,0 | 790,0 | |
| HC/6704 | 8,0 | 7,95 | 8,05 | 15,3 | 15,1 | 15,5 | 1,3 | 1,1 | 1,5 | 0,25 | 6 | 220,0 | 790,0 | |
| HC/6708 | 9,0 | 8,95 | 9,05 | 18,4 | 18,2 | 18,6 | 1,9 | 1,7 | 2,1 | 0,3 | 6 | 210,0 | 980,0 | |
| HC/6496 | 10,0 | 9,95 | 10,05 | 18,4 | 18,2 | 18,6 | 1,9 | 1,7 | 2,1 | 0,3 | 6 | 280,0 | 980,0 | |
| HC/6706 | 11,0 | 10,95 | 11,05 | 18,4 | 18,2 | 18,6 | 1,9 | 1,7 | 2,1 | 0,3 | 6 | 410,0 | 980,0 | |
| HC/6713 | 12,0 | 11,95 | 12,05 | 25,0 | 24,8 | 25,2 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 440,0 | 2450,0 | |
| HC/6829 | 13,0 | 12,95 | 13,05 | 25,0 | 24,8 | 25,2 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 340,0 | 2450,0 | |
| HC/6825 | 14,0 | 13,95 | 14,05 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 250,0 | 2450,0 | |
| HC/6714 | 15,0 | 14,95 | 15,05 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 330,0 | 2450,0 | |
| HC/6826 | 16,0 | 15,95 | 16,05 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 550,0 | 2450,0 | |
| HC/6715 | 17,0 | 16,9 | 17,1 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 480,0 | 2450,0 | |
| HC/6827 | 18,0 | 17,9 | 18,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 230,0 | 3430,0 | |
| HC/6828 | 19,0 | 18,9 | 19,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 160,0 | 3780,0 | |
| HC/6716 | 20,0 | 19,9 | 20,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 270,0 | 3430,0 | |
| HC/6830 | 21,0 | 20,9 | 21,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 210,0 | 3780,0 | |
| HC/6719 | 22,0 | 21,9 | 22,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 540,0 | 3430,0 | |
| HC/6831 | 23,0 | 22,9 | 23,1 | 38,1 | 37,9 | 38,3 | 2,9 | 2,7 | 3,1 | 0,45 | 9 | 700,0 | 3430,0 | |
| HC/6832 | 24,0 | 23,9 | 24,1 | 41,3 | 41,1 | 41,5 | 3,2 | 3,0 | 3,4 | 0,5 | 9 | 450,0 | 3780,0 | |
| HC/6717 | 25,0 | 24,9 | 25,1 | 41,3 | 41,1 | 41,5 | 3,2 | 3,0 | 3,4 | 0,5 | 9 | 560,0 | 3780,0 |
Полный размерный ряд технического листа изготовителя
Метрическая DT · Механическое цинкование
d относится к валу. Усилия — результаты внутренних испытаний на неокрытом стальном валу 1.1151/1.0715 h11, не допускаемая рабочая нагрузка. Прочерк с примечанием 2 означает запрос изготовителю, не 2 Н.
Проверка этой таблицы: 2026-10-12. Все 25 строк данной метрической серии без колпачка. Другие формы и дюймовые ряды не включены.
Titgemeyer / Baker & Finnemore · 10052EN1019/1. Источник: Titgemeyer / Baker & Finnemore · 10052EN1019/1. Titgemeyer / Baker & Finnemore · 10052EN1019/1, с. 16
| Номинал вала mmНоминал вала | Обозначение изготовителя Обозначение изготовителя | d — вал mmd — вал | d вала min mmd вала min | d вала max mmd вала max | D ном. mmD ном. | D min mmD min | D max mmD max | H ном. mmH ном. | H min mmH min | H max mmH max | s ном. mms ном. | Число лапок countЧисло лапок | Усилие надевания, испытание NУсилие надевания, испытание | Усилие снятия, испытание NУсилие снятия, испытание |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DT/8004 | 1,5 | 1,45 | 1,55 | 9,7 | 9,5 | 9,9 | 1,3 | 1,1 | 1,5 | 0,2 | 4 | 40,0 | 200,0 | |
| DT/6489 | 2,0 | 1,95 | 2,05 | 9,7 | 9,5 | 9,9 | 1,3 | 1,1 | 1,5 | 0,2 | 4 | 70,0 | 200,0 | |
| DT/6490 | 3,0 | 2,95 | 3,05 | 9,7 | 9,5 | 9,9 | 1,3 | 1,1 | 1,5 | 0,2 | 4 | 110,0 | 200,0 | |
| DT/6492 | 4,0 | 3,95 | 4,05 | 11,5 | 11,3 | 11,7 | 1,3 | 1,1 | 1,5 | 0,2 | 5 | 70,0 | 390,0 | |
| DT/6491 | 5,0 | 4,95 | 5,05 | 11,5 | 11,3 | 11,7 | 1,3 | 1,1 | 1,5 | 0,2 | 6 | 120,0 | 390,0 | |
| DT/6493 | 6,0 | 5,95 | 6,05 | 15,3 | 15,1 | 15,5 | 1,3 | 1,1 | 1,5 | 0,25 | 6 | 150,0 | 790,0 | |
| DT/6703 | 7,0 | 6,95 | 7,05 | 15,3 | 15,1 | 15,5 | 1,3 | 1,1 | 1,5 | 0,25 | 6 | 190,0 | 790,0 | |
| DT/6704 | 8,0 | 7,95 | 8,05 | 15,3 | 15,1 | 15,5 | 1,3 | 1,1 | 1,5 | 0,25 | 6 | 220,0 | 790,0 | |
| DT/6708 | 9,0 | 8,95 | 9,05 | 18,4 | 18,2 | 18,6 | 1,9 | 1,7 | 2,1 | 0,3 | 6 | 210,0 | 980,0 | |
| DT/6496 | 10,0 | 9,95 | 10,05 | 18,4 | 18,2 | 18,6 | 1,9 | 1,7 | 2,1 | 0,3 | 6 | 280,0 | 980,0 | |
| DT/6706 | 11,0 | 10,95 | 11,05 | 18,4 | 18,2 | 18,6 | 1,9 | 1,7 | 2,1 | 0,3 | 6 | 410,0 | 980,0 | |
| DT/6713 | 12,0 | 11,95 | 12,05 | 25,0 | 24,8 | 25,2 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 440,0 | 2450,0 | |
| DT/6829 | 13,0 | 12,95 | 13,05 | 25,0 | 24,8 | 25,2 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 340,0 | 2450,0 | |
| DT/6825 | 14,0 | 13,95 | 14,05 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 250,0 | 2450,0 | |
| DT/6714 | 15,0 | 14,95 | 15,05 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 330,0 | 2450,0 | |
| DT/6826 | 16,0 | 15,95 | 16,05 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 550,0 | 2450,0 | |
| DT/6715 | 17,0 | 16,9 | 17,1 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 480,0 | 2450,0 | |
| DT/6827 | 18,0 | 17,9 | 18,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 230,0 | 3430,0 | |
| DT/6828 | 19,0 | 18,9 | 19,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 160,0 | 3780,0 | |
| DT/6716 | 20,0 | 19,9 | 20,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 270,0 | 3430,0 | |
| DT/6830 | 21,0 | 20,9 | 21,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 210,0 | 3780,0 | |
| DT/6719 | 22,0 | 21,9 | 22,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 540,0 | 3430,0 | |
| DT/6831 | 23,0 | 22,9 | 23,1 | 38,1 | 37,9 | 38,3 | 2,9 | 2,7 | 3,1 | 0,45 | 9 | 700,0 | 3430,0 | |
| DT/7035 | 24,0 | 23,9 | 24,1 | 38,1 | 37,9 | 38,3 | 3,2 | 3,0 | 3,4 | 0,5 | 9 | 450,0 | 3780,0 | |
| DT/6717 | 25,0 | 24,9 | 25,1 | 41,3 | 41,1 | 41,5 | 3,2 | 3,0 | 3,4 | 0,5 | 9 | 560,0 | 3780,0 |
Полный размерный ряд технического листа изготовителя
Метрическая S · Нержавеющая сталь
d относится к валу. Усилия — результаты внутренних испытаний на неокрытом стальном валу 1.1151/1.0715 h11, не допускаемая рабочая нагрузка. Прочерк с примечанием 2 означает запрос изготовителю, не 2 Н.
Проверка этой таблицы: 2026-10-12. Все 25 строк данной метрической серии без колпачка. Другие формы и дюймовые ряды не включены.
Titgemeyer / Baker & Finnemore · 10052EN1019/1. Источник: Titgemeyer / Baker & Finnemore · 10052EN1019/1. Titgemeyer / Baker & Finnemore · 10052EN1019/1, с. 18
| Номинал вала mmНоминал вала | Обозначение изготовителя Обозначение изготовителя | d — вал mmd — вал | d вала min mmd вала min | d вала max mmd вала max | D ном. mmD ном. | D min mmD min | D max mmD max | H ном. mmH ном. | H min mmH min | H max mmH max | s ном. mms ном. | Число лапок countЧисло лапок | Усилие надевания, испытание NУсилие надевания, испытание | Усилие снятия, испытание NУсилие снятия, испытание |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S/8004 | 1,5 | 1,45 | 1,55 | 9,7 | 9,5 | 9,9 | 1,3 | 1,1 | 1,5 | 0,2 | 4 | 40,0 | 200,0 | |
| S/6489 | 2,0 | 1,95 | 2,05 | 9,7 | 9,5 | 9,9 | 1,3 | 1,1 | 1,5 | 0,2 | 4 | 70,0 | 200,0 | |
| S/6490 | 3,0 | 2,95 | 3,05 | 9,7 | 9,5 | 9,9 | 1,3 | 1,1 | 1,5 | 0,2 | 4 | 110,0 | 200,0 | |
| S/6492 | 4,0 | 3,95 | 4,05 | 11,5 | 11,3 | 11,7 | 1,3 | 1,1 | 1,5 | 0,2 | 5 | 70,0 | 290,0 | |
| S/6491 | 5,0 | 4,95 | 5,05 | 11,5 | 11,3 | 11,7 | 1,3 | 1,1 | 1,5 | 0,2 | 6 | 120,0 | 290,0 | |
| S/6493 | 6,0 | 5,95 | 6,05 | 15,3 | 15,1 | 15,5 | 1,3 | 1,1 | 1,5 | 0,25 | 6 | 150,0 | 590,0 | |
| S/6703 | 7,0 | 6,95 | 7,05 | 15,3 | 15,1 | 15,5 | 1,3 | 1,1 | 1,5 | 0,25 | 6 | 190,0 | 590,0 | |
| S/6704 | 8,0 | 7,95 | 8,05 | 15,3 | 15,1 | 15,5 | 1,3 | 1,1 | 1,5 | 0,25 | 6 | 220,0 | 590,0 | |
| S/6708 | 9,0 | 8,95 | 9,05 | 18,4 | 18,2 | 18,6 | 1,9 | 1,7 | 2,1 | 0,3 | 6 | 200,0 | 780,0 | |
| S/6496 | 10,0 | 9,95 | 10,05 | 18,4 | 18,2 | 18,6 | 1,9 | 1,7 | 2,1 | 0,3 | 6 | 200,0 | 780,0 | |
| S/6706 | 11,0 | 10,95 | 11,05 | 18,4 | 18,2 | 18,6 | 1,9 | 1,7 | 2,1 | 0,3 | 6 | 200,0 | 780,0 | |
| S/6713 | 12,0 | 11,95 | 12,05 | 25,1 | 24,9 | 25,3 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 340,0 | 1960,0 | |
| S/6829 | 13,0 | 12,95 | 13,05 | 25,1 | 24,9 | 25,3 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 340,0 | 1960,0 | |
| S/6825 | 14,0 | 13,95 | 14,05 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 250,0 | 1960,0 | |
| S/6714 | 15,0 | 14,95 | 15,05 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 250,0 | 1960,0 | |
| S/6826 | 16,0 | 15,95 | 16,05 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 250,0 | 1960,0 | |
| S/6715 | 17,0 | 16,9 | 17,1 | 28,2 | 28,0 | 28,4 | 2,3 | 2,1 | 2,5 | 0,4 | 6 | 340,0 | 1470,0 | |
| S/6827 | 18,0 | 17,9 | 18,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 230,0 | 1960,0 | |
| S/6828 | 19,0 | 18,9 | 19,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 150,0 | 2450,0 | |
| S/6716 | 20,0 | 19,9 | 20,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 270,0 | 2450,0 | |
| S/6830 | 21,0 | 20,9 | 21,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 390,0 | 2940,0 | |
| S/6719 | 22,0 | 21,9 | 22,1 | 36,6 | 36,4 | 36,8 | 3,0 | 2,8 | 3,2 | 0,4 | 9 | 450,0 | 1960,0 | |
| S/6831 | 23,0 | 22,9 | 23,1 | 38,1 | 37,9 | 38,3 | 2,9 | 2,7 | 3,1 | 0,45 | 9 | — | — | |
| S/6832 | 24,0 | 23,9 | 24,1 | 41,3 | 41,1 | 41,5 | 3,2 | 3,0 | 3,4 | 0,5 | 9 | — | — | |
| S/6717 | 25,0 | 24,9 | 25,1 | 41,5 | 41,3 | 41,7 | 3,2 | 3,0 | 3,4 | 0,5 | 9 | 340,0 | 2450,0 |
Исполнения по стандарту
Каждая серия изготовителя имеет собственные размеры, материал и ограничения; они показаны в отдельных таблицах.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Запрос конкретной серии изготовителя. Оригинальность, поставку и наличие подтвердить отдельно. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- Titgemeyer / Baker & Finnemore · 10052EN1019/1. Каталог изготовителя в открытой копии дистрибьютора Viba; текст раздела и полные таблицы метрических серий без колпачка. С. 6–10: принцип и материалы; с. 14, 16, 18: метрические таблицы и условия испытаний; с. 32: монтажные оправки Проверено: 2026-10-12. Источник ↗
Что ещё требует проверки
- Точный профиль и упругость лапок, размер свободного отверстия и рабочие критерии приёмки — по чертежу изготовителя.
- Дюймовые, квадратные, с колпачками, reversed/inlock и другие серии не входят в эту размерную выборку.
- Каталог 2019 доступен в копии дистрибьютора; актуальность конкретной серии и партии подтвердить при запросе. Прямая загрузка PDF возвращает HTTP403.
