DIN 6319 Сферические шайбы и конические опоры

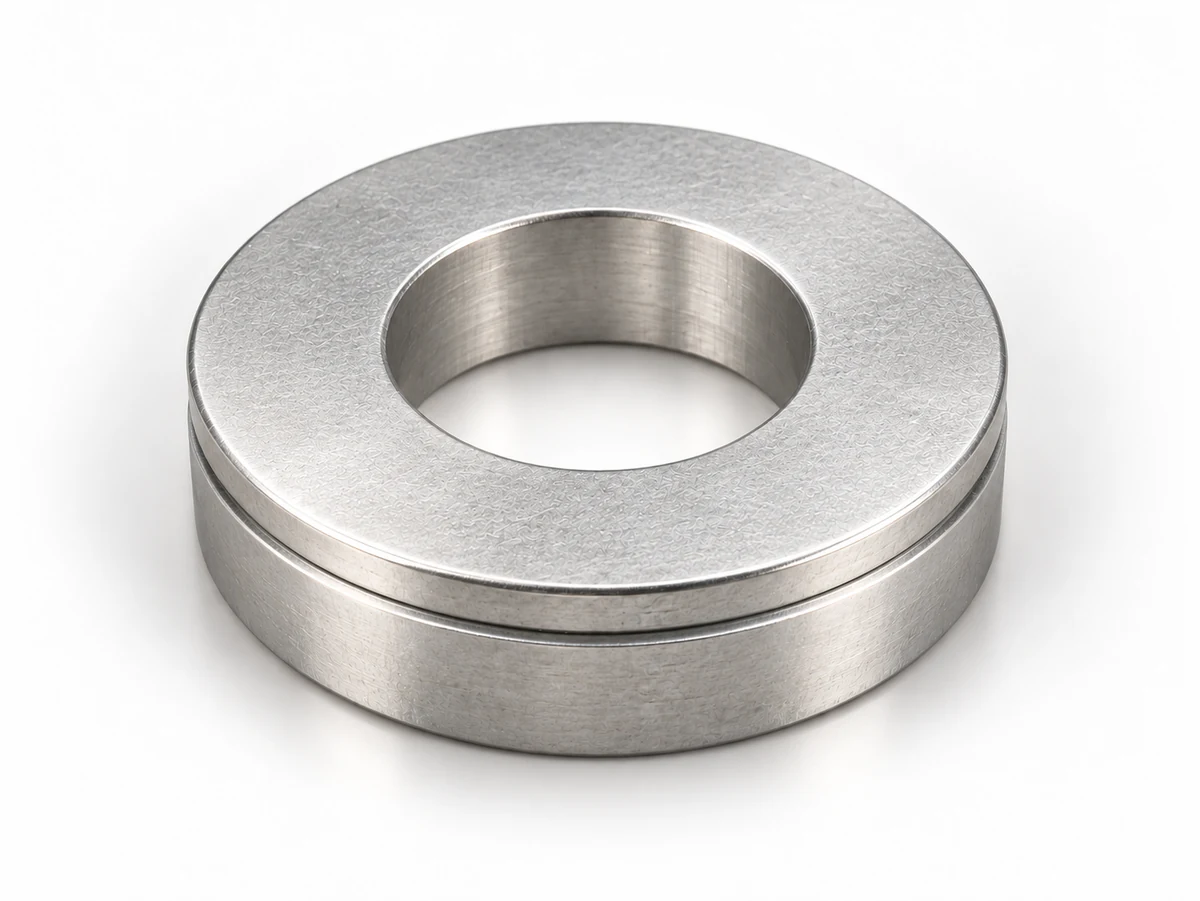

Сферическая шайба C работает с конической опорой D или G, компенсируя непараллельность опорных поверхностей. Проверенное издание допускает отклонение болта от оси сборки до 3°.
Для пазов стандарт предусматривает опору G; тип D применяется вместе с плоской шайбой. Размеры ниже относятся к историческому изданию 2001-10: DIN Media отмечает его как отменённое.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Отменён.
DIN Media отмечает DIN 6319:2001-10 как отменённый; преемник в карточке не указан. Учтено сообщение о поправке 2007-01: ссылки DIN EN 24014 и DIN EN 24032 заменены соответственно на DIN EN ISO 4014:2001-03 и DIN EN ISO 4032:2001-03.
Проверка источника статуса: 2026-10-01. DIN Media ↗
Нормативная геометрия
Стандарт предусматривает
- Комплект
- Сферическая шайба C и коническая опора D либо G; это разные детали. Укажите состав комплекта.
- Материал
- C и D — цементуемая сталь; G — сталь для закалки и отпуска. Марку выбирает изготовитель.
- Общие допуски
- Класс m по ISO 2768-1, кроме отдельно заданных допусков
DIN 6319:2001-10; сведения о поправке 2007-01. Проверка содержания: проверена только часть. Проверена техническая основа выбранных размеров и параметрической схемы. Размерные ряды C, D, G сохранены по DIN 6319:2001-10. Диаметр входа конуса и приблизительные высоты пары уточнены по техническому каталогу, редакция 06/2023. Характеристики партии и полный ряд за пределами этой области не подтверждены.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- Крепёж
- Номинальный диаметр крепежа, мм
- d₁
- Отверстие H13, мм
- d₃
- Наружный диаметр, мм
- h₂
- Высота, мм
- r₁
- Сферический радиус, мм
- edge
- edge, mm
- pair_height
- pair_height, mm
- d₂
- Отверстие H13, мм
- d₄
- Наружный диаметр, мм
- h₃
- Высота, мм
- mouth
- mouth, mm
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Проверенная выборка размеров
Сферическая шайба C
Тип G для М36, М42 и М48 в таблице не задан: прочерк не означает нулевой размер. Сборочные размеры, нагрузка и масса не включены.
Проверка этой таблицы: 2026-10-01. Все 12 строк выбранных колонок таблицы 1 сверены визуально; три типа разделены.
DIN 6319:2001-10; сведения о поправке 2007-01. Источник: DIN 6319. DIN 6319:2001-10, таблица 1 и рисунки 1–2, с. 2
| Крепёж ммНоминальный диаметр крепежа | d₁ ммОтверстие H13 | d₃ ммНаружный диаметр | h₂ ммВысота | r₁ ммСферический радиус | edge mmedge | pair_height mmpair_height |
|---|---|---|---|---|---|---|
| 6,4 | 12 | 2,3 | 9 | 0,59630759 | 4,2 | |
| 8,4 | 17 | 3,2 | 12 | 0,42954078 | 5,6 | |
| 10,5 | 21 | 4 | 15 | 0,66089715 | 6,5 | |
| 13 | 24 | 4,6 | 17 | 0,93331651 | 8 | |
| 15 | 28 | 5 | 22 | 1,28844487 | 8,5 | |
| 17 | 30 | 5,3 | 22 | 1,10185305 | 9,6 | |
| 21 | 36 | 6,3 | 27 | 1,54992587 | 11,7 | |
| 25 | 44 | 8,2 | 32 | 1,98030343 | 15,2 | |
| 31 | 56 | 11,2 | 41 | 3,19274551 | 19,2 | |
| 37 | 68 | 14 | 50 | 4,20901786 | 23,5 | |
| 43 | 78 | 17 | 58 | 6,0622819 | 29 | |
| 50 | 92 | 21 | 67 | 7,55236676 | 35,5 |
Проверенная выборка размеров
Коническая опора D
Тип G для М36, М42 и М48 в таблице не задан: прочерк не означает нулевой размер. Сборочные размеры, нагрузка и масса не включены.
Проверка этой таблицы: 2026-10-01. Все 12 строк выбранных колонок таблицы 1 сверены визуально; три типа разделены.
DIN 6319:2001-10; сведения о поправке 2007-01. Источник: DIN 6319. DIN 6319:2001-10, таблица 1 и рисунки 1–2, с. 2
| Крепёж ммНоминальный диаметр крепежа | d₂ ммОтверстие H13 | d₄ ммНаружный диаметр | h₃ ммВысота | mouth mmmouth |
|---|---|---|---|---|
| 7,1 | 12 | 2,8 | 11 | |
| 9,6 | 17 | 3,5 | 14,5 | |
| 12 | 21 | 4,2 | 18,5 | |
| 14,2 | 24 | 5 | 20 | |
| 16,5 | 28 | 5,6 | 24,8 | |
| 19 | 30 | 6,2 | 26 | |
| 23,2 | 36 | 7,5 | 31 | |
| 28 | 44 | 9,5 | 37 | |
| 35 | 56 | 12 | 49 | |
| 42 | 68 | 15 | 60 | |
| 49 | 78 | 18 | 70 | |
| 56 | 92 | 22 | 82 |
Проверенная выборка размеров
Коническая опора G
Тип G для М36, М42 и М48 в таблице не задан: прочерк не означает нулевой размер. Сборочные размеры, нагрузка и масса не включены.
Проверка этой таблицы: 2026-10-01. Все 12 строк выбранных колонок таблицы 1 сверены визуально; три типа разделены.
DIN 6319:2001-10; сведения о поправке 2007-01. Источник: DIN 6319. DIN 6319:2001-10, таблица 1 и рисунки 1–2, с. 2
| Крепёж ммНоминальный диаметр крепежа | d₂ ммОтверстие H13 | d₄ ммНаружный диаметр | h₃ ммВысота | mouth mmmouth |
|---|---|---|---|---|
| 7,1 | 17 | 4 | 11 | |
| 9,6 | 24 | 5 | 14,5 | |
| 12 | 30 | 5 | 18,5 | |
| 14,2 | 36 | 6 | 20 | |
| 16,5 | 40 | 6 | 24,8 | |
| 19 | 44 | 7 | 26 | |
| 23,2 | 50 | 8 | 31 | |
| 28 | 60 | 10 | 37 | |
| 35 | 68 | 12 | 49 | |
| 36 | 42 | — | — | 60 |
| 42 | 49 | — | — | 70 |
| 48 | 56 | — | — | 82 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 6319. DIN 6319:2001-10; сведения о поправке 2007-01 Разделы 1, 3–5, таблица 1, с. 1–3 Проверено: 2026-10-01. Нормативный источник и область проверки ↗
Что ещё требует проверки
- Редакции ссылочных стандартов и требования, не включённые в опубликованную выборку
- Материал, покрытие и возможность поставки конкретного исполнения
- Применение исторического DIN 6319:2001-10 в конкретном проекте; проверка расчётной нагрузки и сборочных размеров
