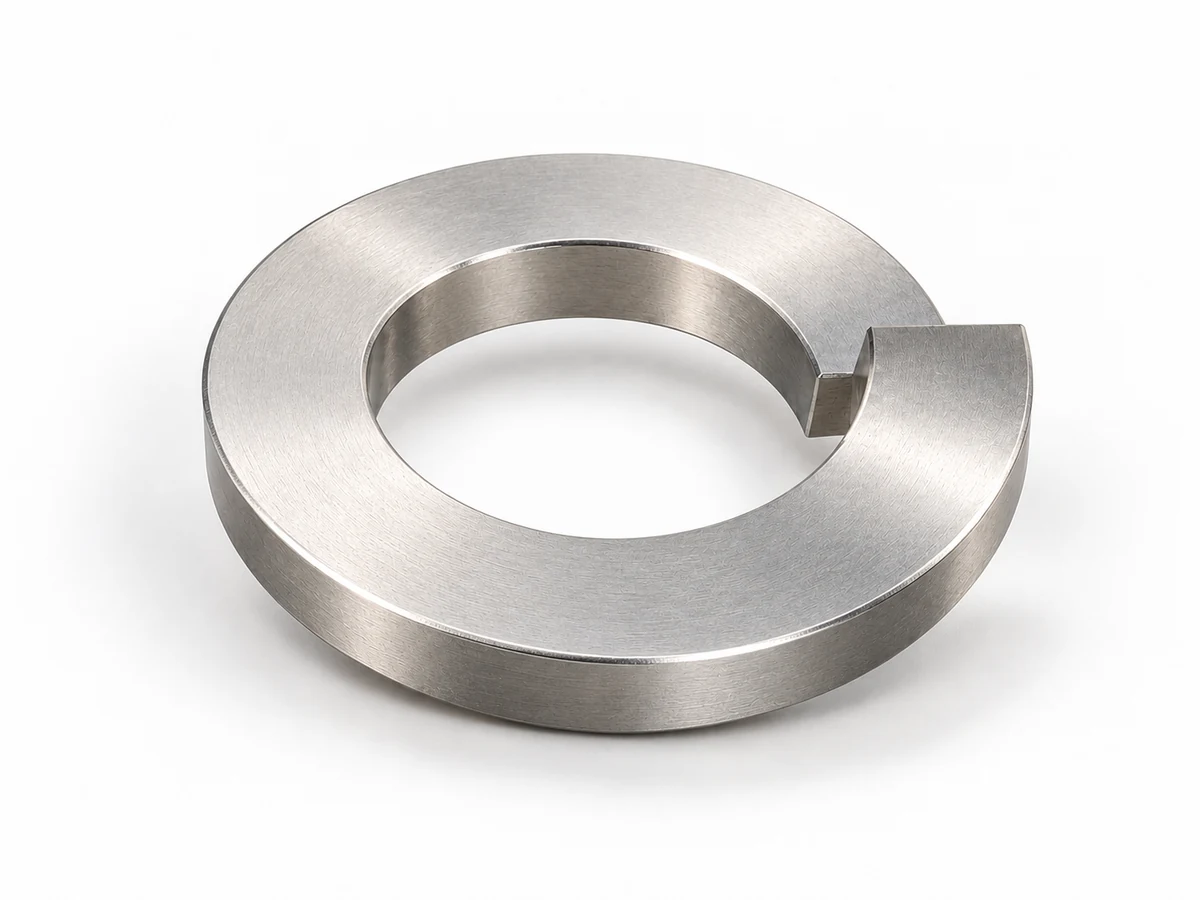

DIN 127 Шайбы пружинные разрезные A и B
Шайбы пружинные разрезные A и B. Данные выбранного технического листа показаны с источником; применимость к конкретной партии согласуется отдельно.
Выбрать шайбу
Выберите конкретную серию изготовителя. Данные относятся к её техническому документу; возможность поставки необходимо подтвердить.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Статус документа у издателя
Статус указанной редакции: Не проверен.
Актуальные сведения реестра ещё не проверены.
Проверка источника статуса: не выполнена.
Нормативная геометрия
Серии изготовителя
Выбранный технический лист изготовителя; редакция первичного стандарта требует проверки.. Проверка содержания: проверена только часть. Технический лист изготовителя; собственный ряд стандарта, без переименования ГОСТ или ISO.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры серии изготовителя
Обозначения в этих таблицах
- nom
- nom, mm
- D
- D, mm
- mass
- mass
- d_min
- d_min, mm
- d_max
- d_max, mm
- b_min
- b_min, mm
- b_max
- b_max, mm
- s_min
- s_min, mm
- s_max
- s_max, mm
- h_min
- h_min, mm
- h_max
- h_max, mm
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Проверенная выборка изготовителя
DIN 127 A — Güde
Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.
Проверка этой таблицы: 2026-10-20. 23 строк выбранного источника; это не заявление о полноте всех редакций стандарта.
Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 127 A · Güde. DIN 127 A · Güde, размерная таблица
| nom mmnom | D mmD | mass mass | d_min mmd_min | d_max mmd_max | b_min mmb_min | b_max mmb_max | s_min mms_min | s_max mms_max | h_min mmh_min | h_max mmh_max |
|---|---|---|---|---|---|---|---|---|---|---|
| 6,2 | 0,11 | 3,1 | 3,4 | 1,2 | 1,4 | 0,7 | 0,9 | 1,9 | 2,1 | |
| 6,7 | 0,12 | 3,6 | 3,9 | 1,2 | 1,4 | 0,7 | 0,9 | 1,9 | 2,1 | |
| 7,6 | 0,18 | 4,1 | 4,4 | 1,4 | 1,6 | 0,8 | 1,0 | 2,1 | 2,5 | |
| 9,2 | 0,36 | 5,1 | 5,4 | 1,7 | 1,9 | 1,1 | 1,3 | 2,7 | 3,2 | |
| 11,8 | 0,83 | 6,1 | 6,5 | 2,35 | 2,65 | 1,5 | 1,7 | 3,6 | 4,2 | |
| 12,8 | 0,93 | 7,1 | 7,5 | 2,35 | 2,65 | 1,5 | 1,7 | 3,6 | 4,2 | |
| 14,8 | 1,6 | 8,1 | 8,5 | 2,85 | 3,15 | 1,9 | 2,1 | 4,6 | 5,4 | |
| 18,1 | 2,53 | 10,2 | 10,7 | 3,3 | 3,7 | 2,05 | 2,35 | 5,0 | 5,9 | |
| 21,1 | 3,82 | 12,2 | 12,7 | 3,8 | 4,2 | 2,35 | 2,65 | 5,8 | 6,8 | |
| 24,1 | 6,01 | 14,2 | 14,7 | 4,3 | 4,7 | 2,85 | 3,15 | 6,8 | 8,0 | |
| 27,4 | 8,91 | 16,2 | 17,0 | 4,8 | 5,2 | 3,3 | 3,7 | 7,8 | 9,2 | |
| 29,4 | 9,73 | 18,2 | 19,0 | 4,8 | 5,2 | 3,3 | 3,7 | 7,8 | 9,2 | |
| 33,6 | 15,2 | 20,2 | 21,2 | 5,8 | 6,2 | 3,8 | 4,2 | 8,8 | 10,4 | |
| 35,9 | 16,5 | 22,5 | 23,5 | 5,8 | 6,2 | 3,8 | 4,2 | 8,8 | 10,4 | |
| 40,0 | 26,2 | 24,5 | 25,5 | 6,75 | 7,25 | 4,8 | 5,2 | 11,0 | 13,0 | |
| 43,0 | 28,7 | 27,5 | 28,5 | 6,75 | 7,25 | 4,8 | 5,2 | 11,0 | 13,0 | |
| 48,2 | 44,3 | 30,5 | 31,7 | 7,75 | 8,25 | 5,8 | 6,2 | 13,6 | 16,1 | |
| 58,2 | 67,3 | 36,5 | 37,7 | 9,75 | 10,25 | 5,8 | 6,2 | 13,6 | 16,1 | |
| 61,2 | 71,7 | 39,5 | 40,7 | 9,75 | 10,25 | 5,8 | 6,2 | 13,6 | 16,1 | |
| 68,2 | 111,0 | 42,5 | 43,7 | 11,75 | 12,25 | 6,75 | 7,25 | 15,6 | 18,4 | |
| 71,2 | 117,0 | 45,5 | 46,7 | 11,75 | 12,25 | 6,75 | 7,25 | 15,6 | 18,4 | |
| 75,0 | 123,0 | 49,0 | 50,5 | 11,75 | 12,25 | 6,75 | 7,25 | 15,6 | 18,4 | |
| 83,0 | 182,0 | 53,0 | 54,5 | 13,75 | 14,25 | 7,75 | 8,25 | 18,0 | 21,2 |
Проверенная выборка изготовителя
DIN 127 B — Güde
Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.
Проверка этой таблицы: 2026-10-20. 26 строк выбранного источника; это не заявление о полноте всех редакций стандарта.
Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 127 B · Güde. DIN 127 B · Güde, размерная таблица
| nom mmnom | D mmD | mass mass | d_min mmd_min | d_max mmd_max | b_min mmb_min | b_max mmb_max | s_min mms_min | s_max mms_max | h_min mmh_min | h_max mmh_max |
|---|---|---|---|---|---|---|---|---|---|---|
| 4,4 | 0,033 | 2,1 | 2,4 | 0,8 | 1,0 | 0,4 | 0,6 | 1,0 | 1,2 | |
| 4,8 | 0,05 | 2,3 | 2,6 | 0,9 | 1,1 | 0,5 | 0,7 | 1,0 | 1,2 | |
| 5,1 | 0,053 | 2,6 | 2,9 | 0,9 | 1,1 | 0,5 | 0,7 | 1,2 | 1,4 | |
| 6,2 | 0,11 | 3,1 | 3,4 | 1,2 | 1,4 | 0,7 | 0,9 | 1,6 | 1,9 | |
| 6,7 | 0,12 | 3,6 | 3,9 | 1,2 | 1,4 | 0,7 | 0,9 | 1,6 | 1,9 | |
| 7,6 | 0,18 | 4,1 | 4,4 | 1,4 | 1,6 | 0,8 | 1,0 | 1,8 | 2,1 | |
| 9,2 | 0,36 | 5,1 | 5,4 | 1,7 | 1,9 | 1,1 | 1,3 | 2,4 | 2,8 | |
| 11,8 | 0,83 | 6,1 | 6,5 | 2,35 | 2,65 | 1,5 | 1,7 | 3,2 | 3,8 | |
| 12,8 | 0,93 | 7,1 | 7,5 | 2,35 | 2,65 | 1,5 | 1,7 | 3,4 | 4,2 | |
| 14,8 | 1,6 | 8,1 | 8,5 | 2,85 | 3,15 | 1,9 | 2,1 | 4,0 | 4,7 | |
| 18,1 | 2,53 | 10,2 | 10,7 | 3,3 | 3,7 | 2,05 | 2,35 | 4,4 | 5,2 | |
| 21,1 | 3,82 | 12,2 | 12,7 | 3,8 | 4,2 | 2,35 | 2,65 | 5,0 | 5,9 | |
| 24,1 | 6,01 | 14,2 | 14,7 | 4,3 | 4,7 | 2,85 | 3,15 | 6,0 | 7,1 | |
| 27,4 | 8,91 | 16,2 | 17,0 | 4,8 | 5,2 | 3,3 | 3,7 | 7,0 | 8,3 | |
| 29,4 | 9,73 | 18,2 | 19,0 | 4,8 | 5,2 | 3,3 | 3,7 | 7,0 | 8,3 | |
| 33,6 | 15,2 | 20,2 | 21,2 | 5,8 | 6,2 | 3,8 | 4,2 | 8,0 | 9,4 | |
| 35,9 | 16,5 | 22,5 | 23,5 | 5,8 | 6,2 | 3,8 | 4,2 | 8,0 | 9,4 | |
| 40,0 | 26,2 | 24,5 | 25,5 | 6,75 | 7,25 | 4,8 | 5,2 | 10,0 | 11,8 | |
| 43,0 | 28,7 | 27,5 | 28,5 | 6,75 | 7,25 | 4,8 | 5,2 | 10,0 | 11,8 | |
| 48,2 | 44,3 | 30,5 | 31,7 | 7,75 | 8,25 | 5,8 | 6,2 | 12,0 | 14,2 | |
| 58,2 | 67,3 | 36,5 | 37,7 | 9,75 | 10,25 | 5,8 | 6,2 | 12,0 | 14,2 | |
| 61,2 | 71,7 | 39,5 | 40,7 | 9,75 | 10,25 | 5,8 | 6,2 | 12,0 | 14,2 | |
| 68,2 | 111,0 | 42,5 | 43,7 | 11,75 | 12,25 | 6,75 | 7,25 | 14,0 | 16,5 | |
| 71,2 | 117,0 | 45,5 | 46,7 | 11,75 | 12,25 | 6,75 | 7,25 | 14,0 | 16,5 | |
| 75,0 | 123,0 | 49,0 | 50,5 | 11,75 | 12,25 | 6,75 | 7,25 | 14,0 | 16,5 | |
| 83,0 | 182,0 | 53,0 | 54,5 | 13,75 | 14,25 | 7,75 | 8,25 | 16,0 | 18,9 |
Проверенная выборка изготовителя
DIN 127 B — Güde
Сохранены все строки выбранного источника. Отсутствующие допуски не означают нулевые отклонения.
Проверка этой таблицы: 2026-10-20. 8 строк выбранного источника; это не заявление о полноте всех редакций стандарта.
Технический лист без номера редакции; просмотрен 2026-10-20. Источник: DIN 127 B · Güde. DIN 127 B · Güde, размерная таблица
| nom mmnom | D mmD | mass mass | d_min mmd_min | d_max mmd_max | b_min mmb_min | b_max mmb_max | s_min mms_min | s_max mms_max | h_min mmh_min | h_max mmh_max |
|---|---|---|---|---|---|---|---|---|---|---|
| 87,0 | 193,0 | 57,0 | 58,2 | 13,75 | 14,25 | 7,75 | 8,25 | 16,0 | 18,9 | |
| 91,0 | 203,0 | 61,0 | 62,5 | 13,75 | 14,25 | 7,75 | 8,25 | 16,0 | 18,9 | |
| 95,0 | 218,0 | 65,0 | 66,5 | 13,75 | 14,25 | 7,75 | 8,25 | 16,0 | 18,9 | |
| 99,0 | 228,0 | 69,0 | 70,5 | 13,75 | 14,25 | 7,75 | 8,25 | 16,0 | 18,9 | |
| 103,0 | 240,0 | 73,0 | 74,5 | 13,75 | 14,25 | 7,75 | 8,25 | 16,0 | 18,9 | |
| 111,0 | 262,0 | 81,0 | 82,5 | 13,75 | 14,25 | 7,75 | 8,25 | 16,0 | 18,9 | |
| 121,0 | 290,0 | 91,0 | 92,5 | 13,75 | 14,25 | 7,75 | 8,25 | 16,0 | 18,9 | |
| 131,0 | 318,0 | 101,0 | 102,5 | 13,75 | 14,25 | 7,75 | 8,25 | 16,0 | 18,9 |
Исполнения по стандарту
Каждая серия изготовителя имеет собственные размеры, материал и ограничения; они показаны в отдельных таблицах.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- DIN 127 A · Güde. Данные изготовителя Güde GmbH. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
- DIN 127 B · Güde. Данные изготовителя Güde GmbH. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
- DIN 127 B · Güde. Данные изготовителя Güde GmbH. Размерная таблица проверена отдельно от сведений о замене стандартов. Размерная таблица и чертёж Проверено: 2026-10-20. Источник ↗
Что ещё требует проверки
- Полный первичный текст DIN 127 с редакцией и ссылочными допусками.
