Карточка стандарта / Шайбы

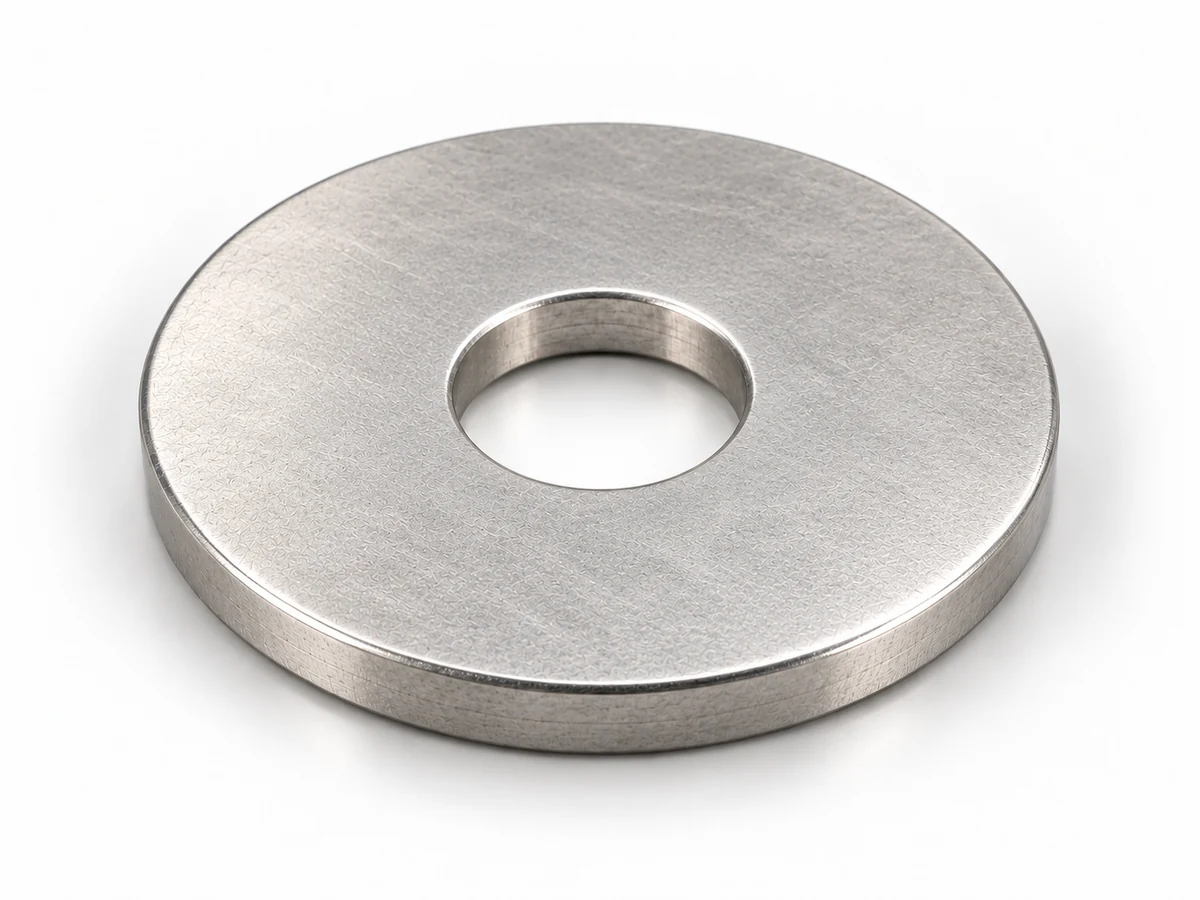

ГОСТ 28848-90 Особо большие шайбы для деревянных конструкций
Большая площадь опоры под головкой болта или гайкой в деревянном соединении. Наружный диаметр и толщина выбираются вместе с расчётом смятия древесины; увеличение диаметра не заменяет проверку прочности узла.
Основная ветвь — ГОСТ 28848-90 (ИСО 7094-83), 11 размеров М5–М36. ISO 7094:2000 с поправкой 1:2000 содержит собственные 15 размеров и диапазон твёрдости 100–200 HV. Размеры и требования переключаются вместе.
Выбрать шайбу
Одна конфигурация — один норматив изготовления. Связанные обозначения не означают одновременного соответствия.
Сравнить выбранные конфигурации
Требования выбранной ветви
Связанные обозначения и различия
Производственное задание
Задание остаётся черновиком до уточнения обязательных требований. Кнопки подготовки и печати ничего не отправляют.
Статус стандарта и история изменений
Применение стандарта в РФ
Статус документа в фонде: Действует.
В реестре Росстандарта действует; ограничение применения в РФ не указано. ISO 7094:2000 опубликован; поправка 1:2000 учтена в отдельной ветви.
Начало указанного режима: 1992-01-01.
Проверка источника статуса: 2026-10-11. Росстандарт ↗
Нормативная геометрия
Стандарт предусматривает
ГОСТ 28848-90, переиздание 2006; отдельная ветвь ISO 7094:2000/Cor.1:2000. Проверка содержания: проверена только часть. Полные ряды ГОСТ 28848 и ISO 7094 проверены. DIN 436/440 остаются справочными связями без фиктивных таблиц.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- Номинал резьбы
- Номинал резьбы, мм
- d₁ ном. / min
- d₁ ном. / min, мм
- d₁ max
- d₁ max, мм
- d₂ ном. / max
- d₂ ном. / max, мм
- d₂ min
- d₂ min, мм
- h ном.
- h ном., мм
- h max
- h max, мм
- h min
- h min, мм
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
ГОСТ 28848-90; переиздание 2006 — полный ряд
Отверстие: номинал равен минимуму; наружный диаметр: номинал равен максимуму. Для 14 наружный минимум 48,4 мм сохранён буквально; значение 48,1 из ISO 2000 не подставляется.
Проверка этой таблицы: 2026-10-11. Все 11 строк и численные размерные пределы сверены с первичными таблицами.
ГОСТ 28848-90; переиздание 2006. Источник: ГОСТ 28848-90. ГОСТ 28848-90; переиздание 2006, раздел 3
| Номинал резьбы ммНоминал резьбы | d₁ ном. / min ммd₁ ном. / min | d₁ max ммd₁ max | d₂ ном. / max ммd₂ ном. / max | d₂ min ммd₂ min | h ном. ммh ном. | h max ммh max | h min ммh min |
|---|---|---|---|---|---|---|---|
| 5,5 | 5,8 | 18,0 | 16,9 | 2,0 | 2,3 | 1,7 | |
| 6,6 | 6,96 | 22,0 | 20,7 | 2,0 | 2,3 | 1,7 | |
| 9,0 | 9,36 | 28,0 | 26,7 | 3,0 | 3,6 | 2,4 | |
| 11,0 | 11,43 | 34,0 | 32,4 | 3,0 | 3,6 | 2,4 | |
| 13,5 | 13,93 | 44,0 | 42,4 | 4,0 | 4,6 | 3,4 | |
| 15,5 | 15,93 | 50,0 | 48,4 | 4,0 | 4,6 | 3,4 | |
| 17,5 | 18,2 | 56,0 | 54,1 | 5,0 | 6,0 | 4,0 | |
| 22,0 | 22,84 | 72,0 | 70,1 | 6,0 | 7,0 | 5,0 | |
| 26,0 | 26,84 | 85,0 | 82,8 | 6,0 | 7,0 | 5,0 | |
| 33,0 | 34,0 | 105,0 | 102,8 | 6,0 | 7,0 | 5,0 | |
| 39,0 | 40,0 | 125,0 | 122,5 | 8,0 | 9,2 | 6,8 |
Полная размерная таблица стандарта
ISO 7094:2000 + Cor.1:2000 — полный ряд
Отверстие: номинал равен минимуму; наружный диаметр: номинал равен максимуму. Для 18 исправлен d₁ max = 20,84; для 22 h min = 5. Размеры 14, 18, 22, 27, 33 непредпочтительные.
Проверка этой таблицы: 2026-10-11. Все 15 строк и численные размерные пределы сверены с первичными таблицами.
ISO 7094:2000 + Cor.1:2000. Источник: ISO 7094:2000 · ISO 7094:2000/Cor.1:2000. ISO 7094:2000 + Cor.1:2000, табл. 1, 2 и поправка 1
| Номинал резьбы ммНоминал резьбы | d₁ ном. / min ммd₁ ном. / min | d₁ max ммd₁ max | d₂ ном. / max ммd₂ ном. / max | d₂ min ммd₂ min | h ном. ммh ном. | h max ммh max | h min ммh min |
|---|---|---|---|---|---|---|---|
| 5,5 | 5,8 | 18,0 | 16,9 | 2,0 | 2,3 | 1,7 | |
| 6,6 | 6,96 | 22,0 | 20,7 | 2,0 | 2,3 | 1,7 | |
| 9,0 | 9,36 | 28,0 | 26,7 | 3,0 | 3,6 | 2,4 | |
| 11,0 | 11,43 | 34,0 | 32,4 | 3,0 | 3,6 | 2,4 | |
| 13,5 | 13,93 | 44,0 | 42,4 | 4,0 | 4,6 | 3,4 | |
| 15,5 | 15,93 | 50,0 | 48,1 | 4,0 | 4,6 | 3,4 | |
| 17,5 | 18,2 | 56,0 | 54,1 | 5,0 | 6,0 | 4,0 | |
| 20 | 20,84 | 60 | 58,1 | 5 | 6 | 4 | |
| 22,0 | 22,84 | 72,0 | 70,1 | 6,0 | 7,0 | 5,0 | |
| 24 | 24,84 | 80 | 78,1 | 6 | 7 | 5 | |
| 26,0 | 26,84 | 85,0 | 82,8 | 6,0 | 7,0 | 5,0 | |
| 30 | 30,84 | 98 | 95,8 | 6 | 7 | 5 | |
| 33,0 | 34,0 | 105,0 | 102,8 | 6,0 | 7,0 | 5,0 | |
| 36 | 37 | 115 | 112,8 | 8 | 9,2 | 6,8 | |
| 39,0 | 40,0 | 125,0 | 122,5 | 8,0 | 9,2 | 6,8 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, допуски, класс точности, твёрдость и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 28848-90. ГОСТ 28848-90 Разделы 1–5; полный размерный ряд, с. 1–2 Проверено: 2026-10-11. Нормативный документ ↗
- ISO 7094:2000. ISO 7094:2000 Все три нормативные страницы; таблицы 1–3 Проверено: 2026-10-11. Нормативный документ ↗
- ISO 7094:2000/Cor.1:2000. ISO 7094:2000/Cor.1:2000 Поправка ISO от 01.12.2000, PDF с. 5; признана CEN без изменений Проверено: 2026-10-11. Нормативный документ ↗
Что ещё требует проверки
- DIN 436:1990/2024 и DIN 440:1990/2024: полный читаемый текст, квадратная наружная форма и квадратное отверстие пока не включены.
