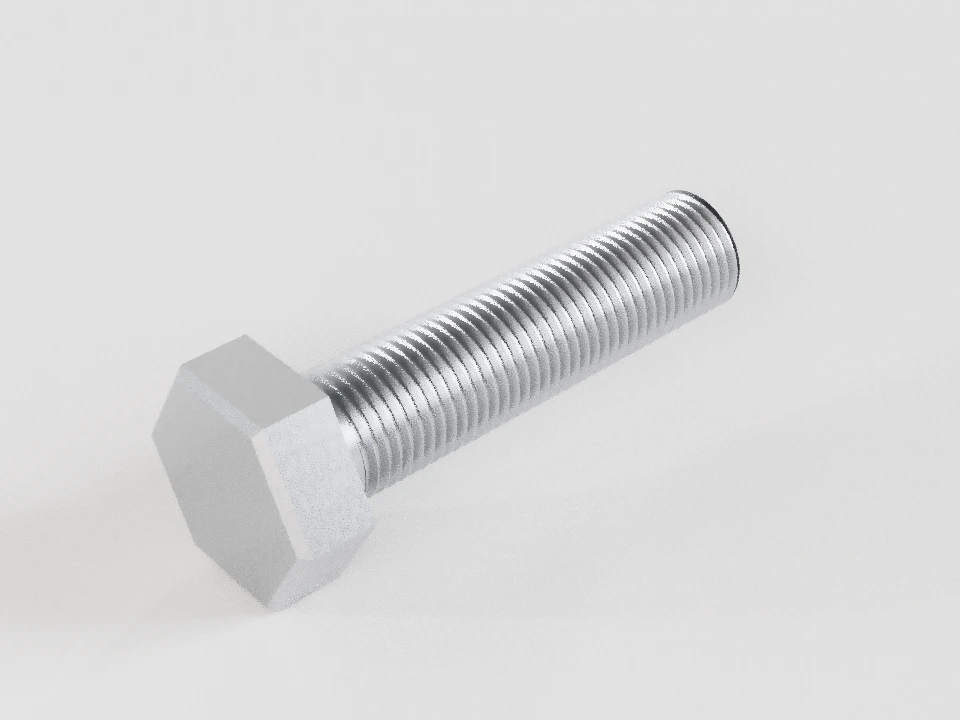

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Болты · раздельные нормативные ветки

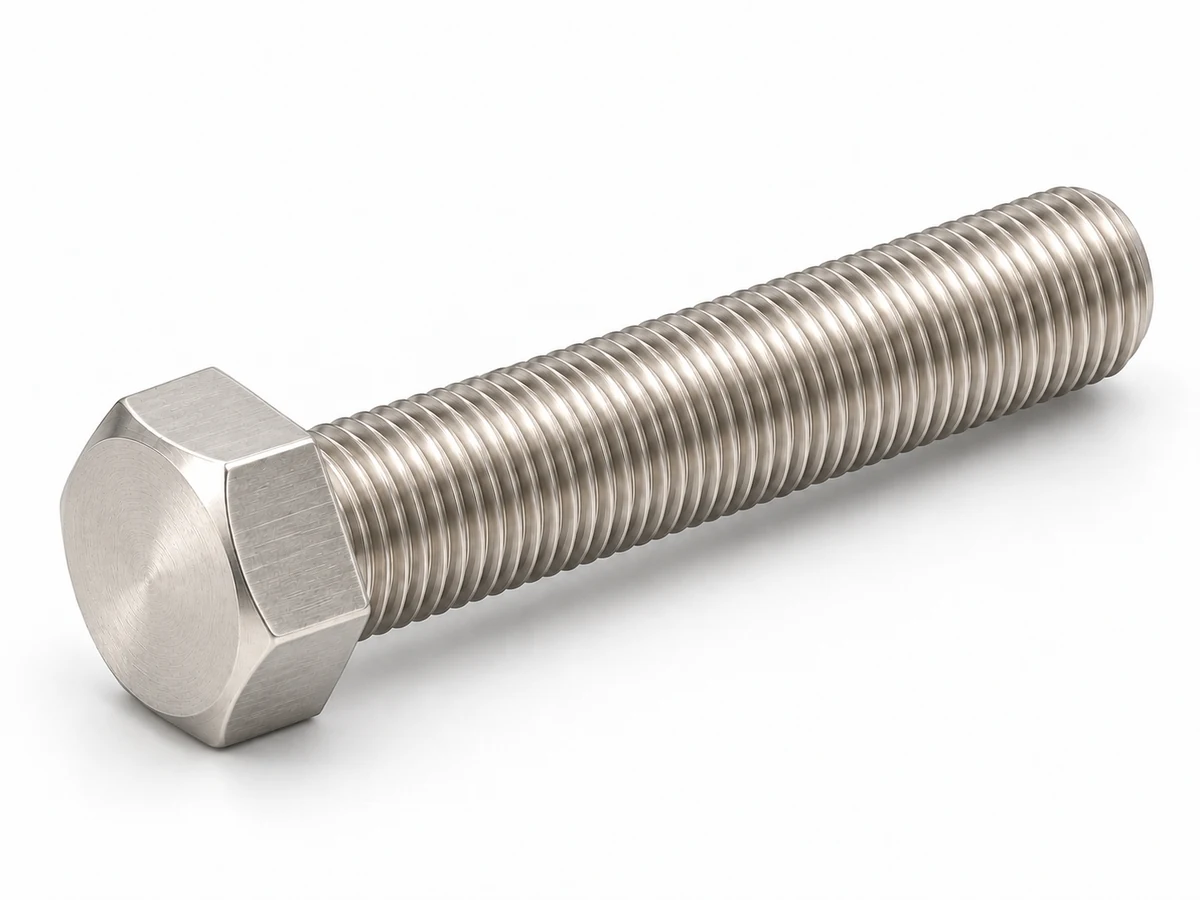

DIN 961 / ГОСТ Р ИСО 8676-2013 / ISO 8676 — мелкий шаг, полная резьба
Шестигранные болты с мелким шагом и полной резьбой. Выберите стандарт: размеры и редакция относятся только к выбранной ветке.
ГОСТ Р ИСО 8676-2013 · M10×1×40 · класс A
ГОСТ Р ИСО 8676-2013 · M10×1×40 · класс A
ГОСТ Р ИСО 8676-2013 (ISO 8676:2011, IDT), с поправкой ИУС 3-2015
- Проверены размерные таблицы и рисунок. Ссылочные требования, отмеченные ограничения и данные заказа требуют инженерного согласования.
- Резьба 6g по ИСО 724 и ИСО 965-1. Числовые пределы и калибры по ИСО 1502 требуют уточнения применимых редакций.
- Класс А: d ≤ 24 и l ≤ min(10d, 150); иначе класс В. Геометрические допуски — ИСО 4759-1; числовые требования и базы необходимо согласовать.
- Таблица 3, с. 9: сталь, d ≤ 39 — 5.6, 8.8, 10.9 по ИСО 898-1; d > 39 — по согласованию. Класс точности А/В не является классом прочности.
- Таблица 3: коррозионно-стойкая сталь A2/A4-70 при d ≤ 24; A2/A4-50 при 24 < d ≤ 39; свыше 39 — по согласованию. Цветные металлы — ИСО 8839.
- Таблица 3: общие требования — ИСО 8992; покрытия — ИСО 4042 / ИСО 10683; дефекты поверхности стали — ИСО 6157-1; приёмка — ИСО 3269. Марка, покрытие и план контроля задаются заказом.
- Конец с фаской — ИСО 4753; неполный профиль u ≤ 2P входит в длину l. Показанный контур фаски условный. Числовая форма конца требует согласованного чертежа.
- Непредпочтительные длины вне показанной области таблицы — по согласованной документации заказчика; пустые ячейки не размножаются автоматически.
- a — недорез у головки с учётом сбега. Полная резьба не означает b = l; форма перехода и опоры — по рисунку 1.
Выберите размер для пояснения базы.
| Размер / база | Номинал | Минимум | Максимум | Отклонения / источник |
|---|---|---|---|---|
| d — Номинальный диаметр резьбыНаружный диаметр резьбы | 10 | — | — | Номинал обозначения; числовые пределы 6g пока не расшифрованы.ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| P — Шаг резьбыРасстояние между одноимёнными точками соседних витков | 1 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| l — Длина от опоры головки до концаОпорная плоскость головки → торец | 40 | 39,5 | 40,5 | Δ− -0,5; Δ+ 0,5. Конец с неполным профилем входит в l.ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=40 |
| s — Размер под ключМежду противоположными плоскими гранями | 16 | 15,73 | 16 | Δ− -0,27; Δ+ 0. ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| e — Размер между угламиМежду противоположными углами головки | — | 17,77 | — | Нижний предел; отдельный номинал не задан.ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| k — Полная высота головкиВерх головки → опорная плоскость | 6,4 | 6,22 | 6,58 | Δ− -0,18; Δ+ 0,18. Опорный поясок входит в k.ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| kʷ — Высота доступной граниРабочая высота плоской грани | — | 4,35 | — | Минимум по таблице; kʷ min = 0,7 k min.ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| dʷ — Диаметр опорной поверхностиДиаметр рабочей опорной поверхности | — | 14,63 | — | Размер не является диаметром отдельной шайбы.ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| c — Высота опорного участкаОпорный торец → переход головки | — | 0,15 | 0,6 | Пределы участка по рисунку 1; входят в полную высоту k.ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| dₐ — Диаметр перехода под головкойПо границе перехода головки в стержень | — | — | 11,2 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| r — Радиус сопряженияСопряжение стержня и опоры | — | 0,4 | — | Только нижний предел; показанная дуга условная.ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| β — Угол фаски головкиОт плоскости, перпендикулярной оси | — | 15 | 30 | Интервал по рисунку 1.ГОСТ Р ИСО 8676-2013, рис. 1, с. 2 |
| a — Недорез у головкиОпора головки → полный профиль резьбы | — | 1 | 3 | Включает сбег; не отдельная добавка к l.ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| u — Неполный профиль на концеТорец → полный профиль резьбы | — | — | 2 | u ≤ 2P; это предел, не постоянная длина конца.ГОСТ Р ИСО 8676-2013, рис. 1, с. 2 |
Задание на изготовление и контроль
Незаполненные требования остаются «не задано». Заказ и комментарии не попадают в ссылку. Лист — черновик для согласования.
Проверенные таблицы и охват
DIN 961 · DIN 961:1990-01
Полный оригинал редакции не проверен. Размеры — по документации заказчика; геометрия ГОСТ сюда не переносится.
ГОСТ Р ИСО 8676-2013 · ГОСТ Р ИСО 8676-2013 (ISO 8676:2011, IDT), с поправкой ИУС 3-2015
Проверены размерные таблицы и рисунок. Ссылочные требования, отмеченные ограничения и данные заказа требуют инженерного согласования.
| d | P | s ном. / max | s min A / B | k ном. | k min…max A | k min…max B | Источник |
|---|---|---|---|---|---|---|---|
| 8 | 1 | 13 | 12,73 / 12,57 | 5,3 | 5,15…5,45 | 5,06…5,54 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 10 | 1 | 16 | 15,73 / 15,57 | 6,4 | 6,22…6,58 | 6,11…6,69 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 12 | 1,5 | 18 | 17,73 / 17,57 | 7,5 | 7,32…7,68 | 7,21…7,79 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 16 | 1,5 | 24 | 23,67 / 23,16 | 10 | 9,82…10,18 | 9,71…10,29 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 20 | 1,5 | 30 | 29,67 / 29,16 | 12,5 | 12,285…12,715 | 12,15…12,85 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 24 | 2 | 36 | 35,38 / 35 | 15 | 14,785…15,215 | 14,65…15,35 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 30 | 2 | 46 | — / 45 | 18,7 | —…— | 18,28…19,12 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 36 | 3 | 55 | — / 53,8 | 22,5 | —…— | 22,08…22,92 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 42 | 3 | 65 | — / 63,1 | 26 | —…— | 25,58…26,42 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 48 | 3 | 75 | — / 73,1 | 30 | —…— | 29,58…30,42 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 56 | 4 | 85 | — / 82,8 | 35 | —…— | 34,5…35,5 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 64 | 4 | 95 | — / 92,8 | 40 | —…— | 39,5…40,5 | ГОСТ Р ИСО 8676-2013, табл. 1, с. 3 |
| 10 | 1,25 | 16 | 15,73 / 15,57 | 6,4 | 6,22…6,58 | 6,11…6,69 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 12 | 1,25 | 18 | 17,73 / 17,57 | 7,5 | 7,32…7,68 | 7,21…7,79 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 14 | 1,5 | 21 | 20,67 / 20,16 | 8,8 | 8,62…8,98 | 8,51…9,09 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 18 | 1,5 | 27 | 26,67 / 26,16 | 11,5 | 11,285…11,715 | 11,15…11,85 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 20 | 2 | 30 | 29,67 / 29,16 | 12,5 | 12,285…12,715 | 12,15…12,85 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 22 | 1,5 | 34 | 33,38 / 33 | 14 | 13,785…14,215 | 13,65…14,35 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 27 | 2 | 41 | — / 40 | 17 | —…— | 16,65…17,35 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 33 | 2 | 50 | — / 49 | 21 | —…— | 20,58…21,42 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 39 | 3 | 60 | — / 58,8 | 25 | —…— | 24,58…25,42 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 45 | 3 | 70 | — / 68,1 | 28 | —…— | 27,58…28,42 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 52 | 4 | 80 | — / 78,1 | 33 | —…— | 32,5…33,5 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| 60 | 4 | 90 | — / 87,8 | 38 | —…— | 37,5…38,5 | ГОСТ Р ИСО 8676-2013, табл. 2, с. 6 |
| d | P | cMin | cMax | daMax | rMin |
|---|---|---|---|---|---|
| 8 | 1 | 0,15 | 0,6 | 9,2 | 0,4 |
| 10 | 1 | 0,15 | 0,6 | 11,2 | 0,4 |
| 12 | 1,5 | 0,15 | 0,6 | 13,7 | 0,6 |
| 16 | 1,5 | 0,2 | 0,8 | 17,7 | 0,6 |
| 20 | 1,5 | 0,2 | 0,8 | 22,4 | 0,8 |
| 24 | 2 | 0,2 | 0,8 | 26,4 | 0,8 |
| 30 | 2 | 0,2 | 0,8 | 33,4 | 1 |
| 36 | 3 | 0,2 | 0,8 | 39,4 | 1 |
| 42 | 3 | 0,3 | 1 | 45,6 | 1,2 |
| 48 | 3 | 0,3 | 1 | 52,6 | 1,6 |
| 56 | 4 | 0,3 | 1 | 63 | 2 |
| 64 | 4 | 0,3 | 1 | 71 | 2 |
| 10 | 1,25 | 0,15 | 0,6 | 11,2 | 0,4 |
| 12 | 1,25 | 0,15 | 0,6 | 13,7 | 0,6 |
| 14 | 1,5 | 0,15 | 0,6 | 15,7 | 0,6 |
| 18 | 1,5 | 0,2 | 0,8 | 20,2 | 0,6 |
| 20 | 2 | 0,2 | 0,8 | 22,4 | 0,8 |
| 22 | 1,5 | 0,2 | 0,8 | 24,4 | 0,8 |
| 27 | 2 | 0,2 | 0,8 | 30,4 | 1 |
| 33 | 2 | 0,2 | 0,8 | 36,4 | 1 |
| 39 | 3 | 0,3 | 1 | 42,4 | 1 |
| 45 | 3 | 0,3 | 1 | 48,6 | 1,2 |
| 52 | 4 | 0,3 | 1 | 56,6 | 1,6 |
| 60 | 4 | 0,3 | 1 | 67 | 2 |
| d | P | dwA | dwB | eA | eB |
|---|---|---|---|---|---|
| 8 | 1 | 11,63 | 11,47 | 14,38 | 14,2 |
| 10 | 1 | 14,63 | 14,47 | 17,77 | 17,59 |
| 12 | 1,5 | 16,63 | 16,47 | 20,03 | 19,85 |
| 16 | 1,5 | 22,49 | 22 | 26,75 | 26,17 |
| 20 | 1,5 | 28,19 | 27,7 | 33,53 | 32,95 |
| 24 | 2 | 33,61 | 33,25 | 39,98 | 39,55 |
| 30 | 2 | — | 42,75 | — | 50,85 |
| 36 | 3 | — | 51,11 | — | 60,79 |
| 42 | 3 | — | 59,95 | — | 71,3 |
| 48 | 3 | — | 69,45 | — | 82,6 |
| 56 | 4 | — | 78,66 | — | 93,56 |
| 64 | 4 | — | 88,16 | — | 104,86 |
| 10 | 1,25 | 14,63 | 14,47 | 17,77 | 17,59 |
| 12 | 1,25 | 16,63 | 16,47 | 20,03 | 19,85 |
| 14 | 1,5 | 19,64 | 19,15 | 23,36 | 22,78 |
| 18 | 1,5 | 25,34 | 24,85 | 30,14 | 29,56 |
| 20 | 2 | 28,19 | 27,7 | 33,53 | 32,95 |
| 22 | 1,5 | 31,71 | 31,35 | 37,72 | 37,29 |
| 27 | 2 | — | 38 | — | 45,2 |
| 33 | 2 | — | 46,55 | — | 55,37 |
| 39 | 3 | — | 55,86 | — | 66,44 |
| 45 | 3 | — | 64,7 | — | 76,95 |
| 52 | 4 | — | 74,2 | — | 88,25 |
| 60 | 4 | — | 83,41 | — | 99,21 |
| d | P | kwA | kwB | aMin | aMax |
|---|---|---|---|---|---|
| 8 | 1 | 3,61 | 3,54 | 1 | 3 |
| 10 | 1 | 4,35 | 4,28 | 1 | 3 |
| 12 | 1,5 | 5,12 | 5,05 | 1,5 | 4,5 |
| 16 | 1,5 | 6,87 | 6,8 | 1,5 | 4,5 |
| 20 | 1,5 | 8,6 | 8,51 | 1,5 | 4,5 |
| 24 | 2 | 10,35 | 10,26 | 2 | 6 |
| 30 | 2 | — | 12,8 | 2 | 6 |
| 36 | 3 | — | 15,46 | 3 | 9 |
| 42 | 3 | — | 17,91 | 3 | 9 |
| 48 | 3 | — | 20,71 | 3 | 9 |
| 56 | 4 | — | 24,15 | 4 | 12 |
| 64 | 4 | — | 27,65 | 4 | 12 |
| 10 | 1,25 | 4,35 | 4,28 | 1,25 | 4 |
| 12 | 1,25 | 5,12 | 5,05 | 1,25 | 4 |
| 14 | 1,5 | 6,03 | 5,96 | 1,5 | 4,5 |
| 18 | 1,5 | 7,9 | 7,81 | 1,5 | 4,5 |
| 20 | 2 | 8,6 | 8,51 | 2 | 6 |
| 22 | 1,5 | 9,65 | 9,56 | 1,5 | 4,5 |
| 27 | 2 | — | 11,66 | 2 | 6 |
| 33 | 2 | — | 14,41 | 2 | 6 |
| 39 | 3 | — | 17,21 | 3 | 9 |
| 45 | 3 | — | 19,31 | 3 | 9 |
| 52 | 4 | — | 22,75 | 4 | 12 |
| 60 | 4 | — | 26,25 | 4 | 12 |
Все сочетания: пределы длины и источники
| d | P | l | Класс | l min | l max | ls min | lg max | Источник / ограничения |
|---|---|---|---|---|---|---|---|---|
| 8 | 1 | 16 | A | 15,65 | 16,35 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=16; |
| 8 | 1 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=20; |
| 8 | 1 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=25; |
| 8 | 1 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=30; |
| 8 | 1 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=35; |
| 8 | 1 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=40; |
| 8 | 1 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=45; |
| 8 | 1 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=50; |
| 8 | 1 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=55; |
| 8 | 1 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=60; |
| 8 | 1 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=65; |
| 8 | 1 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=70; |
| 8 | 1 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=80; |
| 10 | 1 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=20; |
| 10 | 1 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=25; |
| 10 | 1 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=30; |
| 10 | 1 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=35; |
| 10 | 1 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=40; |
| 10 | 1 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=45; |
| 10 | 1 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=50; |
| 10 | 1 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=55; |
| 10 | 1 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=60; |
| 10 | 1 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=65; |
| 10 | 1 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=70; |
| 10 | 1 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=80; |
| 10 | 1 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=90; |
| 10 | 1 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=100; |
| 12 | 1,5 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=25; |
| 12 | 1,5 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=30; |
| 12 | 1,5 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=35; |
| 12 | 1,5 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=40; |
| 12 | 1,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=45; |
| 12 | 1,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=50; |
| 12 | 1,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=55; |
| 12 | 1,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=60; |
| 12 | 1,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=65; |
| 12 | 1,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=70; |
| 12 | 1,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=80; |
| 12 | 1,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=90; |
| 12 | 1,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=100; |
| 12 | 1,5 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=110; |
| 12 | 1,5 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=120; |
| 16 | 1,5 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=35; |
| 16 | 1,5 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=40; |
| 16 | 1,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=45; |
| 16 | 1,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=50; |
| 16 | 1,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=55; |
| 16 | 1,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=60; |
| 16 | 1,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=65; |
| 16 | 1,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=70; |
| 16 | 1,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=80; |
| 16 | 1,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=90; |
| 16 | 1,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=100; |
| 16 | 1,5 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=110; |
| 16 | 1,5 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=120; |
| 16 | 1,5 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=130; |
| 16 | 1,5 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=140; |
| 16 | 1,5 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=150; |
| 16 | 1,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=160; |
| 20 | 1,5 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=40; |
| 20 | 1,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=45; |
| 20 | 1,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=50; |
| 20 | 1,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=55; |
| 20 | 1,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=60; |
| 20 | 1,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=65; |
| 20 | 1,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=70; |
| 20 | 1,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=80; |
| 20 | 1,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=90; |
| 20 | 1,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=100; |
| 20 | 1,5 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=110; |
| 20 | 1,5 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=120; |
| 20 | 1,5 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=130; |
| 20 | 1,5 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=140; |
| 20 | 1,5 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=150; |
| 20 | 1,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=160; |
| 20 | 1,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=180; |
| 20 | 1,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=200; |
| 24 | 2 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=40; |
| 24 | 2 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=45; |
| 24 | 2 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=50; |
| 24 | 2 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=55; |
| 24 | 2 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=60; |
| 24 | 2 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=65; |
| 24 | 2 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=70; |
| 24 | 2 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=80; |
| 24 | 2 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=90; |
| 24 | 2 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=100; |
| 24 | 2 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=110; |
| 24 | 2 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=120; |
| 24 | 2 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=130; |
| 24 | 2 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=140; |
| 24 | 2 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=150; |
| 24 | 2 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=160; |
| 24 | 2 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=180; |
| 24 | 2 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=200; |
| 30 | 2 | 40 | B | 38,75 | 41,25 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=40; |
| 30 | 2 | 45 | B | 43,75 | 46,25 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=45; |
| 30 | 2 | 50 | B | 48,75 | 51,25 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=50; |
| 30 | 2 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=55; |
| 30 | 2 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=60; |
| 30 | 2 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=65; |
| 30 | 2 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=70; |
| 30 | 2 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=80; |
| 30 | 2 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=90; |
| 30 | 2 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=100; |
| 30 | 2 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=110; |
| 30 | 2 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=120; |
| 30 | 2 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=130; |
| 30 | 2 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=140; |
| 30 | 2 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=150; |
| 30 | 2 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=160; |
| 30 | 2 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=180; |
| 30 | 2 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=200; |
| 36 | 3 | 40 | B | 38,75 | 41,25 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=40; |
| 36 | 3 | 45 | B | 43,75 | 46,25 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=45; |
| 36 | 3 | 50 | B | 48,75 | 51,25 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=50; |
| 36 | 3 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=55; |
| 36 | 3 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=60; |
| 36 | 3 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=65; |
| 36 | 3 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=70; |
| 36 | 3 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=80; |
| 36 | 3 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=90; |
| 36 | 3 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=100; |
| 36 | 3 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=110; |
| 36 | 3 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=120; |
| 36 | 3 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=130; |
| 36 | 3 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=140; |
| 36 | 3 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=150; |
| 36 | 3 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=160; |
| 36 | 3 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=180; |
| 36 | 3 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=200; |
| 42 | 3 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=90; |
| 42 | 3 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=100; |
| 42 | 3 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=110; |
| 42 | 3 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=120; |
| 42 | 3 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=130; |
| 42 | 3 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=140; |
| 42 | 3 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=150; |
| 42 | 3 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=160; |
| 42 | 3 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=180; |
| 42 | 3 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=200; |
| 42 | 3 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=220; |
| 42 | 3 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=240; |
| 42 | 3 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=260; |
| 42 | 3 | 280 | B | 277,4 | 282,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=280; |
| 42 | 3 | 300 | B | 297,4 | 302,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=300; |
| 42 | 3 | 320 | B | 317,15 | 322,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=320; |
| 42 | 3 | 340 | B | 337,15 | 342,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=340; |
| 42 | 3 | 360 | B | 357,15 | 362,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=360; |
| 42 | 3 | 380 | B | 377,15 | 382,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=380; |
| 42 | 3 | 400 | B | 397,15 | 402,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=400; |
| 42 | 3 | 420 | B | 416,85 | 423,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=420; |
| 48 | 3 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=100; |
| 48 | 3 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=110; |
| 48 | 3 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=120; |
| 48 | 3 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=130; |
| 48 | 3 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=140; |
| 48 | 3 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=150; |
| 48 | 3 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=160; |
| 48 | 3 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=180; |
| 48 | 3 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=200; |
| 48 | 3 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=220; |
| 48 | 3 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=240; |
| 48 | 3 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=260; |
| 48 | 3 | 280 | B | 277,4 | 282,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=280; |
| 48 | 3 | 300 | B | 297,4 | 302,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=300; |
| 48 | 3 | 320 | B | 317,15 | 322,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=320; |
| 48 | 3 | 340 | B | 337,15 | 342,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=340; |
| 48 | 3 | 360 | B | 357,15 | 362,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=360; |
| 48 | 3 | 380 | B | 377,15 | 382,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=380; |
| 48 | 3 | 400 | B | 397,15 | 402,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=400; |
| 48 | 3 | 420 | B | 416,85 | 423,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=420; |
| 48 | 3 | 440 | B | 436,85 | 443,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=440; |
| 48 | 3 | 460 | B | 456,85 | 463,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=460; |
| 48 | 3 | 480 | B | 476,85 | 483,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=480; |
| 56 | 4 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=120; |
| 56 | 4 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=130; |
| 56 | 4 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=140; |
| 56 | 4 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=150; |
| 56 | 4 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=160; |
| 56 | 4 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=180; |
| 56 | 4 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=200; |
| 56 | 4 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=220; |
| 56 | 4 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=240; |
| 56 | 4 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=260; |
| 56 | 4 | 280 | B | 277,4 | 282,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=280; |
| 56 | 4 | 300 | B | 297,4 | 302,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=300; |
| 56 | 4 | 320 | B | 317,15 | 322,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=320; |
| 56 | 4 | 340 | B | 337,15 | 342,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=340; |
| 56 | 4 | 360 | B | 357,15 | 362,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=360; |
| 56 | 4 | 380 | B | 377,15 | 382,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=380; |
| 56 | 4 | 400 | B | 397,15 | 402,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=400; |
| 56 | 4 | 420 | B | 416,85 | 423,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=420; |
| 56 | 4 | 440 | B | 436,85 | 443,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=440; |
| 56 | 4 | 460 | B | 456,85 | 463,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=460; |
| 56 | 4 | 480 | B | 476,85 | 483,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=480; |
| 56 | 4 | 500 | B | 496,85 | 503,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=500; |
| 64 | 4 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=130; |
| 64 | 4 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=140; |
| 64 | 4 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=150; |
| 64 | 4 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=160; |
| 64 | 4 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=180; |
| 64 | 4 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=200; |
| 64 | 4 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 4, строка l=220; |
| 64 | 4 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=240; |
| 64 | 4 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=260; |
| 64 | 4 | 280 | B | 277,4 | 282,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=280; |
| 64 | 4 | 300 | B | 297,4 | 302,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=300; |
| 64 | 4 | 320 | B | 317,15 | 322,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=320; |
| 64 | 4 | 340 | B | 337,15 | 342,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=340; |
| 64 | 4 | 360 | B | 357,15 | 362,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=360; |
| 64 | 4 | 380 | B | 377,15 | 382,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=380; |
| 64 | 4 | 400 | B | 397,15 | 402,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=400; |
| 64 | 4 | 420 | B | 416,85 | 423,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=420; |
| 64 | 4 | 440 | B | 436,85 | 443,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=440; |
| 64 | 4 | 460 | B | 456,85 | 463,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=460; |
| 64 | 4 | 480 | B | 476,85 | 483,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=480; |
| 64 | 4 | 500 | B | 496,85 | 503,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 1, с. 5, строка l=500; |
| 10 | 1,25 | 20 | A | 19,58 | 20,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=20; |
| 10 | 1,25 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=25; |
| 10 | 1,25 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=30; |
| 10 | 1,25 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=35; |
| 10 | 1,25 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=40; |
| 10 | 1,25 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=45; |
| 10 | 1,25 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=50; |
| 10 | 1,25 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=55; |
| 10 | 1,25 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=60; |
| 10 | 1,25 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=65; |
| 10 | 1,25 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=70; |
| 10 | 1,25 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=80; |
| 10 | 1,25 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 10 | 1,25 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 12 | 1,25 | 25 | A | 24,58 | 25,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=25; |
| 12 | 1,25 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=30; |
| 12 | 1,25 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=35; |
| 12 | 1,25 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=40; |
| 12 | 1,25 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=45; |
| 12 | 1,25 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=50; |
| 12 | 1,25 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=55; |
| 12 | 1,25 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=60; |
| 12 | 1,25 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=65; |
| 12 | 1,25 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=70; |
| 12 | 1,25 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=80; |
| 12 | 1,25 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 12 | 1,25 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 12 | 1,25 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 12 | 1,25 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 14 | 1,5 | 30 | A | 29,58 | 30,42 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=30; |
| 14 | 1,5 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=35; |
| 14 | 1,5 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=40; |
| 14 | 1,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=45; |
| 14 | 1,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=50; |
| 14 | 1,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=55; |
| 14 | 1,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=60; |
| 14 | 1,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=65; |
| 14 | 1,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=70; |
| 14 | 1,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=80; |
| 14 | 1,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 14 | 1,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 14 | 1,5 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 14 | 1,5 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 14 | 1,5 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 14 | 1,5 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 18 | 1,5 | 35 | A | 34,5 | 35,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=35; |
| 18 | 1,5 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=40; |
| 18 | 1,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=45; |
| 18 | 1,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=50; |
| 18 | 1,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=55; |
| 18 | 1,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=60; |
| 18 | 1,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=65; |
| 18 | 1,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=70; |
| 18 | 1,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=80; |
| 18 | 1,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 18 | 1,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 18 | 1,5 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 18 | 1,5 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 18 | 1,5 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 18 | 1,5 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 18 | 1,5 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=150; |
| 18 | 1,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=160; |
| 18 | 1,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=180; |
| 20 | 2 | 40 | A | 39,5 | 40,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=40; |
| 20 | 2 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=45; |
| 20 | 2 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=50; |
| 20 | 2 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=55; |
| 20 | 2 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=60; |
| 20 | 2 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=65; |
| 20 | 2 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=70; |
| 20 | 2 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=80; |
| 20 | 2 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 20 | 2 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 20 | 2 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 20 | 2 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 20 | 2 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 20 | 2 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 20 | 2 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=150; |
| 20 | 2 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=160; |
| 20 | 2 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=180; |
| 20 | 2 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=200; |
| 22 | 1,5 | 45 | A | 44,5 | 45,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=45; |
| 22 | 1,5 | 50 | A | 49,5 | 50,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=50; |
| 22 | 1,5 | 55 | A | 54,4 | 55,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=55; |
| 22 | 1,5 | 60 | A | 59,4 | 60,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=60; |
| 22 | 1,5 | 65 | A | 64,4 | 65,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=65; |
| 22 | 1,5 | 70 | A | 69,4 | 70,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=70; |
| 22 | 1,5 | 80 | A | 79,4 | 80,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=80; |
| 22 | 1,5 | 90 | A | 89,3 | 90,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 22 | 1,5 | 100 | A | 99,3 | 100,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 22 | 1,5 | 110 | A | 109,3 | 110,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 22 | 1,5 | 120 | A | 119,3 | 120,7 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 22 | 1,5 | 130 | A | 129,2 | 130,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 22 | 1,5 | 140 | A | 139,2 | 140,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 22 | 1,5 | 150 | A | 149,2 | 150,8 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=150; |
| 22 | 1,5 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=160; |
| 22 | 1,5 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=180; |
| 22 | 1,5 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=200; |
| 22 | 1,5 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=220; |
| 27 | 2 | 55 | B | 53,5 | 56,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=55; |
| 27 | 2 | 60 | B | 58,5 | 61,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=60; |
| 27 | 2 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=65; |
| 27 | 2 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=70; |
| 27 | 2 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=80; |
| 27 | 2 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 27 | 2 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 27 | 2 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 27 | 2 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 27 | 2 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 27 | 2 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 27 | 2 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=150; |
| 27 | 2 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=160; |
| 27 | 2 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=180; |
| 27 | 2 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=200; |
| 27 | 2 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=220; |
| 27 | 2 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=240; |
| 27 | 2 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=260; |
| 33 | 2 | 65 | B | 63,5 | 66,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=65; |
| 33 | 2 | 70 | B | 68,5 | 71,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=70; |
| 33 | 2 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=80; |
| 33 | 2 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 33 | 2 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 33 | 2 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 33 | 2 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 33 | 2 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 33 | 2 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 33 | 2 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=150; |
| 33 | 2 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=160; |
| 33 | 2 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=180; |
| 33 | 2 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=200; |
| 33 | 2 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=220; |
| 33 | 2 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=240; |
| 33 | 2 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=260; |
| 33 | 2 | 280 | B | 277,4 | 282,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=280; |
| 33 | 2 | 300 | B | 297,4 | 302,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=300; |
| 33 | 2 | 320 | B | 317,15 | 322,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=320; |
| 33 | 2 | 340 | B | 337,15 | 342,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=340; |
| 33 | 2 | 360 | B | 357,15 | 362,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=360; |
| 39 | 3 | 80 | B | 78,5 | 81,5 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=80; |
| 39 | 3 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 39 | 3 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 39 | 3 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 39 | 3 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 39 | 3 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 39 | 3 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 39 | 3 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=150; |
| 39 | 3 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=160; |
| 39 | 3 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=180; |
| 39 | 3 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=200; |
| 39 | 3 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=220; |
| 39 | 3 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=240; |
| 39 | 3 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=260; |
| 39 | 3 | 280 | B | 277,4 | 282,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=280; |
| 39 | 3 | 300 | B | 297,4 | 302,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=300; |
| 39 | 3 | 320 | B | 317,15 | 322,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=320; |
| 39 | 3 | 340 | B | 337,15 | 342,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=340; |
| 39 | 3 | 360 | B | 357,15 | 362,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=360; |
| 39 | 3 | 380 | B | 377,15 | 382,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=380; |
| 45 | 3 | 90 | B | 88,25 | 91,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=90; |
| 45 | 3 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 45 | 3 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 45 | 3 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 45 | 3 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 45 | 3 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 45 | 3 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=150; |
| 45 | 3 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=160; |
| 45 | 3 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=180; |
| 45 | 3 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=200; |
| 45 | 3 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=220; |
| 45 | 3 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=240; |
| 45 | 3 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=260; |
| 45 | 3 | 280 | B | 277,4 | 282,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=280; |
| 45 | 3 | 300 | B | 297,4 | 302,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=300; |
| 45 | 3 | 320 | B | 317,15 | 322,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=320; |
| 45 | 3 | 340 | B | 337,15 | 342,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=340; |
| 45 | 3 | 360 | B | 357,15 | 362,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=360; |
| 45 | 3 | 380 | B | 377,15 | 382,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=380; |
| 45 | 3 | 400 | B | 397,15 | 402,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=400; |
| 45 | 3 | 420 | B | 416,85 | 423,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=420; |
| 45 | 3 | 440 | B | 436,85 | 443,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=440; |
| 52 | 4 | 100 | B | 98,25 | 101,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=100; |
| 52 | 4 | 110 | B | 108,25 | 111,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=110; |
| 52 | 4 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 52 | 4 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 52 | 4 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 52 | 4 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=150; |
| 52 | 4 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=160; |
| 52 | 4 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=180; |
| 52 | 4 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=200; |
| 52 | 4 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=220; |
| 52 | 4 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=240; |
| 52 | 4 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=260; |
| 52 | 4 | 280 | B | 277,4 | 282,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=280; |
| 52 | 4 | 300 | B | 297,4 | 302,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=300; |
| 52 | 4 | 320 | B | 317,15 | 322,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=320; |
| 52 | 4 | 340 | B | 337,15 | 342,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=340; |
| 52 | 4 | 360 | B | 357,15 | 362,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=360; |
| 52 | 4 | 380 | B | 377,15 | 382,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=380; |
| 52 | 4 | 400 | B | 397,15 | 402,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=400; |
| 52 | 4 | 420 | B | 416,85 | 423,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=420; |
| 52 | 4 | 440 | B | 436,85 | 443,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=440; |
| 52 | 4 | 460 | B | 456,85 | 463,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=460; |
| 52 | 4 | 480 | B | 476,85 | 483,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=480; |
| 52 | 4 | 500 | B | 496,85 | 503,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=500; |
| 60 | 4 | 120 | B | 118,25 | 121,75 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=120; |
| 60 | 4 | 130 | B | 128 | 132 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=130; |
| 60 | 4 | 140 | B | 138 | 142 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=140; |
| 60 | 4 | 150 | B | 148 | 152 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=150; |
| 60 | 4 | 160 | B | 158 | 162 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=160; |
| 60 | 4 | 180 | B | 178 | 182 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 7, строка l=180; |
| 60 | 4 | 200 | B | 197,7 | 202,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=200; |
| 60 | 4 | 220 | B | 217,7 | 222,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=220; |
| 60 | 4 | 240 | B | 237,7 | 242,3 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=240; |
| 60 | 4 | 260 | B | 257,4 | 262,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=260; |
| 60 | 4 | 280 | B | 277,4 | 282,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=280; |
| 60 | 4 | 300 | B | 297,4 | 302,6 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=300; |
| 60 | 4 | 320 | B | 317,15 | 322,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=320; |
| 60 | 4 | 340 | B | 337,15 | 342,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=340; |
| 60 | 4 | 360 | B | 357,15 | 362,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=360; |
| 60 | 4 | 380 | B | 377,15 | 382,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=380; |
| 60 | 4 | 400 | B | 397,15 | 402,85 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=400; |
| 60 | 4 | 420 | B | 416,85 | 423,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=420; |
| 60 | 4 | 440 | B | 436,85 | 443,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=440; |
| 60 | 4 | 460 | B | 456,85 | 463,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=460; |
| 60 | 4 | 480 | B | 476,85 | 483,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=480; |
| 60 | 4 | 500 | B | 496,85 | 503,15 | — | — | ГОСТ Р ИСО 8676-2013, табл. 2, с. 8, строка l=500; |
| d | P | Длины класса А | Длины класса В |
|---|---|---|---|
| 8 | 1 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80 | — |
| 10 | 1 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100 | — |
| 12 | 1,5 | 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120 | — |
| 16 | 1,5 | 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160 |
| 20 | 1,5 | 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180, 200 |
| 24 | 2 | 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180, 200 |
| 30 | 2 | — | 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 36 | 3 | — | 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 |
| 42 | 3 | — | 90, 100, 110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420 |
| 48 | 3 | — | 100, 110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480 |
| 56 | 4 | — | 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500 |
| 64 | 4 | — | 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500 |
| 10 | 1,25 | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100 | — |
| 12 | 1,25 | 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120 | — |
| 14 | 1,5 | 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140 | — |
| 18 | 1,5 | 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180 |
| 20 | 2 | 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180, 200 |
| 22 | 1,5 | 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150 | 160, 180, 200, 220 |
| 27 | 2 | — | 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260 |
| 33 | 2 | — | 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360 |
| 39 | 3 | — | 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380 |
| 45 | 3 | — | 90, 100, 110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440 |
| 52 | 4 | — | 100, 110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500 |
| 60 | 4 | — | 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500 |
ISO 8676 · ISO 8676:2011
Полный оригинал этой редакции не проверен. Размеры — по документации заказчика. ISO 8676:2022 и геометрия ГОСТ не подставляются.
Источники и редакции
- DIN 961 — Библиография, область применения, жизненный цикл и изменения; проверка на указанную дату.
- DIN 961:1990-01 — Title / Abstract / Overview; только назначение и перечисленные факты области применения.
- ГОСТ Р ИСО 8676-2013 — Рисунок 1; таблицы 1–3; поправка ИУС 3-2015
Задание не подготовлено
Откройте выбор и нажмите «Отдать в изготовление».
