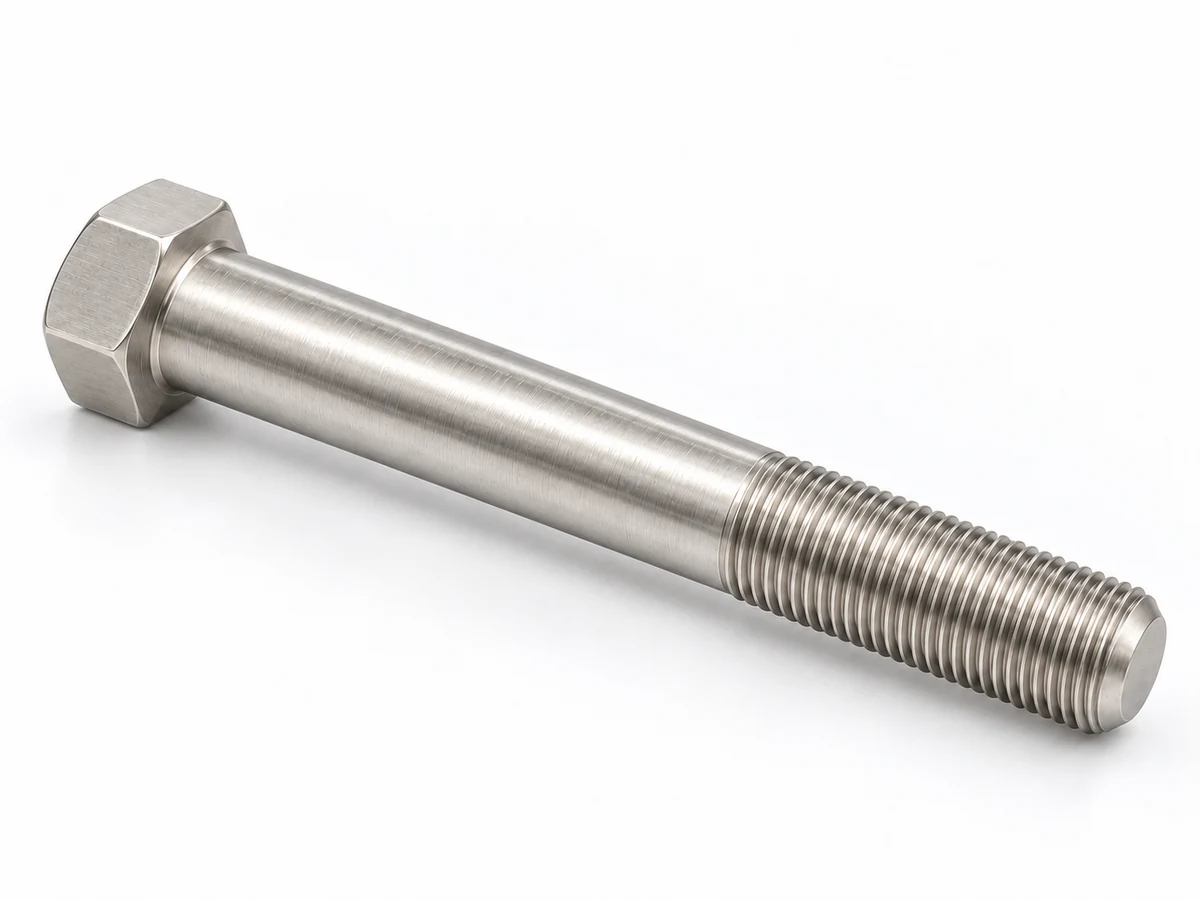

DIN 960 / ГОСТ Р ИСО 8765-2013 / ISO 8765 — мелкий шаг, неполная резьба

Шестигранные болты с мелким шагом и неполной резьбой. Выберите стандарт: размеры и редакция относятся только к выбранной ветке.

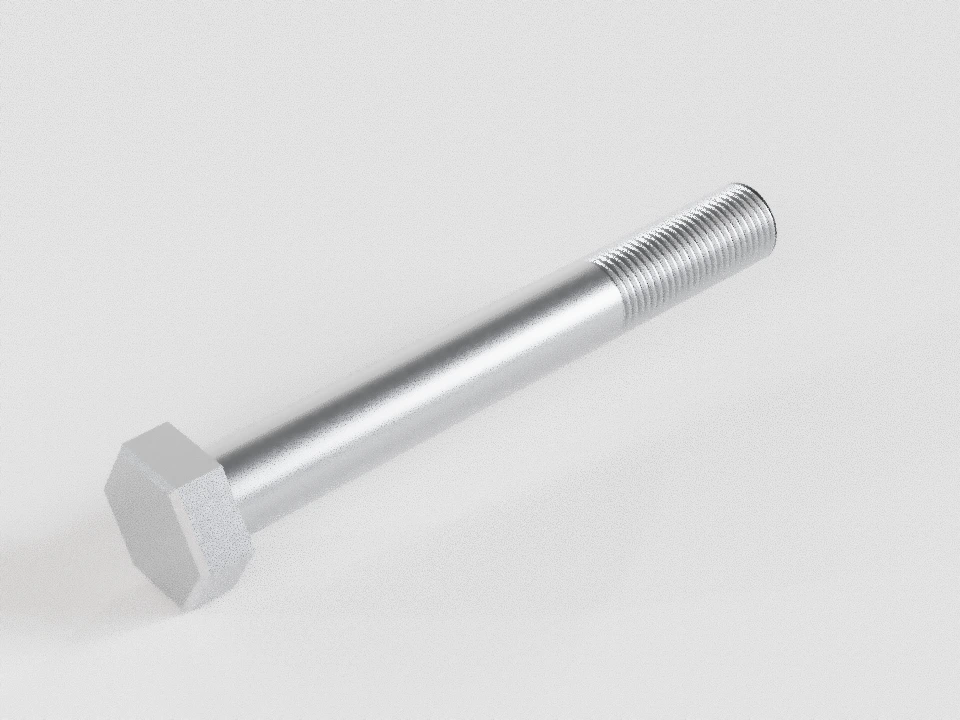

ГОСТ Р ИСО 8765-2013 · M10×1×80 · класс A

ГОСТ Р ИСО 8765-2013 (ISO 8765:2011, IDT), с поправкой ИУС 5-2015

Проверены размерные таблицы и рисунок. Ссылочные требования, отмеченные ограничения и данные заказа требуют инженерного согласования.
Резьба 6g по ИСО 724 и ИСО 965-1. Числовые пределы и калибры по ИСО 1502 требуют уточнения применимых редакций.
Класс А: d ≤ 24 и l ≤ min(10d, 150); иначе класс В. Геометрические допуски — ИСО 4759-1; числовые требования и базы необходимо согласовать.
Таблица 3, с. 9: сталь, d ≤ 39 — 5.6, 8.8, 10.9 по ИСО 898-1; d > 39 — по согласованию. Класс точности А/В не является классом прочности.
Таблица 3: коррозионно-стойкая сталь A2/A4-70 при d ≤ 24; A2/A4-50 при 24 < d ≤ 39; свыше 39 — по согласованию. Цветные металлы — ИСО 8839.
Таблица 3: общие требования — ИСО 8992; покрытия — ИСО 4042 / ИСО 10683; дефекты поверхности стали — ИСО 6157-1; приёмка — ИСО 3269. Марка, покрытие и план контроля задаются заказом.
Конец с фаской — ИСО 4753; неполный профиль u ≤ 2P входит в длину l. Показанный контур фаски условный. Числовая форма конца требует согласованного чертежа.
Непредпочтительные длины вне показанной области таблицы — по согласованной документации заказчика; пустые ячейки не размножаются автоматически.
b — справочная длина. lg max = l ном − b; ls min = lg max − 5P, где P в этой формуле — КРУПНЫЙ шаг по ИСО 261, а не выбранный мелкий шаг. ls, lg и lf имеют разные базы; ds относится к участку с заданным ls min.

Выберите размер для пояснения базы.

Размеры в мм; углы — в градусах. Прочерк не означает ноль.
Размер / база	Номинал	Минимум	Максимум	Отклонения / источник
d — Номинальный диаметр резьбыНаружный диаметр резьбы	10	—	—	Номинал обозначения; числовые пределы 6g пока не расшифрованы.ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
P — Шаг резьбыРасстояние между одноимёнными точками соседних витков	1	—	—	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
l — Длина от опоры головки до концаОпорная плоскость головки → торец	80	79,4	80,6	Δ− -0,6; Δ+ 0,6. Конец с неполным профилем входит в l.ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=80
s — Размер под ключМежду противоположными плоскими гранями	16	15,73	16	Δ− -0,27; Δ+ 0. ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
e — Размер между угламиМежду противоположными углами головки	—	17,77	—	Нижний предел; отдельный номинал не задан.ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
k — Полная высота головкиВерх головки → опорная плоскость	6,4	6,22	6,58	Δ− -0,18; Δ+ 0,18. Опорный поясок входит в k.ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
kʷ — Высота доступной граниРабочая высота плоской грани	—	4,35	—	Минимум по таблице; kʷ min = 0,7 k min.ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
dʷ — Диаметр опорной поверхностиДиаметр рабочей опорной поверхности	—	14,63	—	Размер не является диаметром отдельной шайбы.ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
c — Высота опорного участкаОпорный торец → переход головки	—	0,15	0,6	Пределы участка по рисунку 1; входят в полную высоту k.ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
dₐ — Диаметр перехода под головкойПо границе перехода головки в стержень	—	—	11,2	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
r — Радиус сопряженияСопряжение стержня и опоры	—	0,4	—	Только нижний предел; показанная дуга условная.ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
β — Угол фаски головкиОт плоскости, перпендикулярной оси	—	15	30	Интервал по рисунку 1.ГОСТ Р ИСО 8765-2013, рис. 1, с. 2
b — Справочная длина резьбового концаТорец → начало полного профиля	—	—	—	Справочное значение 26; не номинал с назначенным допуском.ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=80
lₛ — Гарантированный гладкий участокОпора головки → начало перехода к резьбе	—	46,5	—	ls min = lg max − 5P; P здесь — крупный шаг 1,5, а не мелкий шаг изделия.ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=80
lɡ — Расстояние до полного профиляОпора головки → начало полного профиля	—	—	54	lg max = l ном − b справ.ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=80
l𝒻 — Длина перехода под головкойОпора головки → конец галтели	—	—	2	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
dₛ — Диаметр гладкого стержняПоперёк гладкого цилиндра	10	9,78	10	Δ− -0,22; Δ+ 0. Применяется при заданном ls min.ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
u — Неполный профиль на концеТорец → полный профиль резьбы	—	—	2	u ≤ 2P; это предел, не постоянная длина конца.ГОСТ Р ИСО 8765-2013, рис. 1, с. 2

Проверенные таблицы и охват

DIN 960 · DIN 960:1990-01

Полный оригинал редакции не проверен. Размеры — по документации заказчика; геометрия ГОСТ сюда не переносится.

ГОСТ Р ИСО 8765-2013 · ГОСТ Р ИСО 8765-2013 (ISO 8765:2011, IDT), с поправкой ИУС 5-2015

Проверены размерные таблицы и рисунок. Ссылочные требования, отмеченные ограничения и данные заказа требуют инженерного согласования.

Головка: буквальные значения источника. Противоречивые пределы требуют уточнения.
d	P	s ном. / max	s min A / B	k ном.	k min…max A	k min…max B	Источник
8	1	13	12,73 / 12,57	5,3	5,15…5,45	5,06…5,54	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
10	1	16	15,73 / 15,57	6,4	6,22…6,58	6,11…6,69	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
12	1,5	18	17,73 / 17,57	7,5	7,32…7,68	7,21…7,79	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
16	1,5	24	23,67 / 23,16	10	9,82…10,18	9,71…10,29	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
20	1,5	30	29,67 / 29,16	12,5	12,285…12,715	12,15…12,85	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
24	2	36	35,38 / 35	15	14,785…15,215	14,65…15,35	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
30	2	46	— / 45	18,7	—…—	18,28…19,12	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
36	3	55	— / 53,8	22,5	—…—	22,08…22,92	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
42	3	65	— / 63,1	26	—…—	25,58…26,42	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
48	3	75	— / 73,1	30	—…—	29,58…30,42	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
56	4	85	— / 82,8	35	—…—	34,5…35,5	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
64	4	95	— / 92,8	40	—…—	39,5…40,5	ГОСТ Р ИСО 8765-2013, табл. 1, с. 3
10	1,25	16	15,73 / 15,57	6,4	6,22…6,58	6,11…6,69	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
12	1,25	18	17,73 / 17,57	7,5	7,32…7,68	7,21…7,79	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
14	1,5	21	20,67 / 20,16	8,8	8,62…8,98	8,51…9,09	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6; поправка ИУС 5-2015
18	1,5	27	26,67 / 26,16	11,5	11,285…11,715	11,15…11,85	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
20	2	30	29,67 / 29,16	12,5	12,285…12,715	12,15…12,85	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
22	1,5	34	33,38 / 33	14	13,785…14,215	13,65…14,35	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
27	2	41	— / 40	17	—…—	16,65…17,35	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
33	2	50	— / 49	21	—…—	20,58…21,42	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
39	3	60	— / 58,8	25	—…—	24,58…25,42	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
45	3	70	— / 68,1	28	—…—	27,58…28,42	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
52	4	80	— / 78,1	33	—…—	32,5…33,5	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6
60	4	90	— / 87,8	38	—…—	37,5…38,5	ГОСТ Р ИСО 8765-2013, табл. 2, с. 6

Дополнительные пределы по указанным выше строкам источника. A/B — класс точности.
d	P	cMin	cMax	daMax	rMin
8	1	0,15	0,6	9,2	0,4
10	1	0,15	0,6	11,2	0,4
12	1,5	0,15	0,6	13,7	0,6
16	1,5	0,2	0,8	17,7	0,6
20	1,5	0,2	0,8	22,4	0,8
24	2	0,2	0,8	26,4	0,8
30	2	0,2	0,8	33,4	1
36	3	0,2	0,8	39,4	1
42	3	0,3	1	45,6	1,2
48	3	0,3	1	52,6	1,6
56	4	0,3	1	63	2
64	4	0,3	1	71	2
10	1,25	0,15	0,6	11,2	0,4
12	1,25	0,15	0,6	13,7	0,6
14	1,5	0,15	0,6	15,7	0,6
18	1,5	0,2	0,8	20,2	0,6
20	2	0,2	0,8	22,4	0,8
22	1,5	0,2	0,8	24,4	0,8
27	2	0,2	0,8	30,4	1
33	2	0,2	0,8	36,4	1
39	3	0,3	1	42,4	1
45	3	0,3	1	48,6	1,2
52	4	0,3	1	56,6	1,6
60	4	0,3	1	67	2

Дополнительные пределы по указанным выше строкам источника. A/B — класс точности.
d	P	dwA	dwB	eA	eB
8	1	11,63	11,47	14,38	14,2
10	1	14,63	14,47	17,77	17,59
12	1,5	16,63	16,47	20,03	19,85
16	1,5	22,49	22	26,75	26,17
20	1,5	28,19	27,7	33,53	32,95
24	2	33,61	33,25	39,98	39,55
30	2	—	42,75	—	50,85
36	3	—	51,11	—	60,79
42	3	—	59,95	—	71,3
48	3	—	69,45	—	82,6
56	4	—	78,66	—	93,56
64	4	—	88,16	—	104,86
10	1,25	14,63	14,47	17,77	17,59
12	1,25	16,63	16,47	20,03	19,85
14	1,5	19,64	19,15	23,36	22,78
18	1,5	25,34	24,85	30,14	29,56
20	2	28,19	27,7	33,53	32,95
22	1,5	31,71	31,35	37,72	37,29
27	2	—	38	—	45,2
33	2	—	46,55	—	55,37
39	3	—	55,86	—	66,44
45	3	—	64,7	—	76,95
52	4	—	74,2	—	88,25
60	4	—	83,41	—	99,21

Дополнительные пределы по указанным выше строкам источника. A/B — класс точности.
d	P	kwA	kwB	aMin	aMax
8	1	3,61	3,54	1	3
10	1	4,35	4,28	1	3
12	1,5	5,12	5,05	1,5	4,5
16	1,5	6,87	6,8	1,5	4,5
20	1,5	8,6	8,51	1,5	4,5
24	2	10,35	10,26	2	6
30	2	—	12,8	2	6
36	3	—	15,46	3	9
42	3	—	17,91	3	9
48	3	—	20,71	3	9
56	4	—	24,15	4	12
64	4	—	27,65	4	12
10	1,25	4,35	4,28	1,25	4
12	1,25	5,12	5,05	1,25	4
14	1,5	6,03	5,96	1,5	4,5
18	1,5	7,9	7,81	1,5	4,5
20	2	8,6	8,51	2	6
22	1,5	9,65	9,56	1,5	4,5
27	2	—	11,66	2	6
33	2	—	14,41	2	6
39	3	—	17,21	3	9
45	3	—	19,31	3	9
52	4	—	22,75	4	12
60	4	—	26,25	4	12

Дополнительные пределы по указанным выше строкам источника. A/B — класс точности.
d	P	dsMax	dsMinA	dsMinB	lfMax
8	1	8	7,78	7,64	2
10	1	10	9,78	9,64	2
12	1,5	12	11,73	11,57	3
16	1,5	16	15,73	15,57	3
20	1,5	20	19,67	19,48	4
24	2	24	23,67	23,48	4
30	2	30	—	29,48	6
36	3	36	—	35,38	6
42	3	42	—	41,38	8
48	3	48	—	47,38	10
56	4	56	—	55,26	12
64	4	64	—	63,26	13
10	1,25	10	9,78	9,64	2
12	1,25	12	11,73	11,57	3
14	1,5	14	13,73	13,57	3
18	1,5	18	17,73	17,57	3
20	2	20	19,67	19,48	4
22	1,5	22	21,67	21,48	4
27	2	27	—	26,48	6
33	2	33	—	32,38	6
39	3	39	—	38,38	6
45	3	45	—	44,38	8
52	4	60	—	51,26	10
60	4	60	—	59,26	12

Все сочетания: пределы длины и источники

Буквальные значения. Отмеченные противоречия требуют уточнения; селектор не выдаёт их как контрольные пределы.
d	P	l	Класс	l min	l max	ls min	lg max	Источник / ограничения
8	1	40	A	39,5	40,5	11,75	18	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=40;
8	1	45	A	44,5	45,5	16,75	23	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=45;
8	1	50	A	49,5	50,5	21,75	28	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=50;
8	1	55	A	54,4	55,6	26,75	33	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=55;
8	1	60	A	59,4	60,6	31,75	38	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=60;
8	1	65	A	64,4	65,6	36,75	43	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=65;
8	1	70	A	69,4	70,6	41,75	48	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=70;
8	1	80	A	79,4	80,6	51,75	58	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=80;
10	1	45	A	44,5	45,5	11,5	19	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=45;
10	1	50	A	49,5	50,5	16,5	24	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=50;
10	1	55	A	54,4	55,6	21,5	29	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=55;
10	1	60	A	59,4	60,6	26,5	34	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=60;
10	1	65	A	64,4	65,6	31,5	39	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=65;
10	1	70	A	69,4	70,6	36,5	44	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=70;
10	1	80	A	79,4	80,6	46,5	54	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=80;
10	1	90	A	89,3	90,7	56,5	64	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=90;
10	1	100	A	99,3	100,7	66,5	74	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=100;
12	1,5	50	A	49,5	50,5	11,25	20	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=50;
12	1,5	55	A	54,4	55,6	16,25	25	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=55;
12	1,5	60	A	59,4	60,6	21,25	30	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=60;
12	1,5	65	A	64,4	65,6	26,25	35	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=65;
12	1,5	70	A	69,4	70,6	31,25	40	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=70;
12	1,5	80	A	79,4	80,6	41,25	50	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=80;
12	1,5	90	A	89,3	90,7	51,25	60	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=90;
12	1,5	100	A	99,3	100,7	61,25	70	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=100;
12	1,5	110	A	109,3	110,7	71,25	80	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=110;
12	1,5	120	A	119,3	120,7	81,25	90	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=120;
16	1,5	65	A	64,4	65,6	17	27	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=65;
16	1,5	70	A	69,4	70,6	22	32	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=70;
16	1,5	80	A	79,4	80,6	32	42	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=80;
16	1,5	90	A	89,3	90,7	42	52	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=90;
16	1,5	100	A	99,3	100,7	52	62	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=100;
16	1,5	110	A	109,3	110,7	62	72	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=110;
16	1,5	120	A	119,3	120,7	72	82	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=120;
16	1,5	130	A	129,2	130,8	76	86	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=130;
16	1,5	140	A	139,2	140,8	86	96	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=140;
16	1,5	150	A	149,2	150,8	96	106	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=150;
16	1,5	160	B	158	162	106	116	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=160;
20	1,5	80	A	79,4	80,6	21,5	34	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=80;
20	1,5	90	A	89,3	90,7	31,5	44	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=90;
20	1,5	100	A	99,3	100,7	41,5	54	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=100;
20	1,5	110	A	109,3	110,7	51,5	64	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=110;
20	1,5	120	A	119,3	120,7	61,5	74	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=120;
20	1,5	130	A	129,2	130,8	65,5	78	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=130;
20	1,5	140	A	139,2	140,8	75,5	88	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=140;
20	1,5	150	A	149,2	150,8	85,5	98	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=150;
20	1,5	160	B	158	162	95,5	108	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=160;
20	1,5	180	B	178	182	115,5	128	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=180;
20	1,5	200	B	197,7	202,3	135,5	148	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=200;
24	2	100	A	99,3	100,7	31	46	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=100;
24	2	110	A	109,3	110,7	41	56	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=110;
24	2	120	A	119,3	120,7	51	66	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=120;
24	2	130	A	129,2	130,8	55	70	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=130;
24	2	140	A	139,2	140,8	65	80	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=140;
24	2	150	A	149,2	150,8	75	90	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=150;
24	2	160	B	158	162	85	100	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=160;
24	2	180	B	178	182	105	120	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=180;
24	2	200	B	197,7	202,3	125	140	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=200;
24	2	220	B	217,7	222,3	132	147	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=220;
24	2	240	B	237,7	242,3	152	167	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=240;
30	2	120	B	118,25	121,75	36,5	54	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=120;
30	2	130	B	128	132	40,5	58	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=130;
30	2	140	B	138	142	50,5	68	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=140;
30	2	150	B	148	152	60,5	78	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=150;
30	2	160	B	158	162	70,5	88	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=160;
30	2	180	B	178	182	90,5	108	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=180;
30	2	200	B	197,7	202,3	110,5	128	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=200;
30	2	220	B	217,7	222,3	117,5	135	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=220;
30	2	240	B	237,7	242,3	137,5	155	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=240;
30	2	260	B	257,4	262,6	157,5	175	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=260;
30	2	280	B	277,4	282,6	177,5	195	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=280;
30	2	300	B	297,4	302,6	197,5	215	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=300;
36	3	140	B	138	142	36	56	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=140;
36	3	150	B	148	152	46	66	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=150;
36	3	160	B	158	162	56	76	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=160;
36	3	180	B	178	182	76	96	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=180;
36	3	200	B	197,7	202,3	96	116	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=200;
36	3	220	B	217,7	222,3	103	123	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=220;
36	3	240	B	237,7	242,3	123	143	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=240;
36	3	260	B	257,4	262,6	143	163	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=260;
36	3	280	B	277,4	282,6	163	183	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=280;
36	3	300	B	297,4	302,6	183	203	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=300;
36	3	320	B	317,15	322,85	203	223	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=320;
36	3	340	B	337,15	342,85	223	243	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=340;
36	3	360	B	357,15	362,85	243	263	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=360;
42	3	160	B	158	162	41,5	64	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=160;
42	3	180	B	178	182	61,5	84	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=180;
42	3	200	B	197,7	202,3	81,5	104	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=200;
42	3	220	B	217,7	222,3	88,5	111	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=220;
42	3	240	B	237,7	242,3	108,5	131	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=240;
42	3	260	B	257,4	262,6	128,5	151	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=260;
42	3	280	B	277,4	282,6	148,5	171	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=280;
42	3	300	B	297,4	302,6	168,5	191	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=300;
42	3	320	B	317,15	322,85	188,5	211	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=320;
42	3	340	B	337,15	342,85	208,5	231	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=340;
42	3	360	B	357,15	362,85	228,5	251	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=360;
42	3	380	B	377,15	382,85	248,5	271	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=380;
42	3	400	B	397,15	402,85	268,5	291	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=400;
42	3	420	B	416,85	423,15	288,5	311	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=420;
42	3	440	B	436,85	443,15	308,5	331	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=440;
48	3	200	B	197,7	202,3	67	92	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=200;
48	3	220	B	217,7	222,3	74	99	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=220;
48	3	240	B	237,7	242,3	94	119	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=240;
48	3	260	B	257,4	262,6	114	139	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=260;
48	3	280	B	277,4	282,6	134	159	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=280;
48	3	300	B	297,4	302,6	154	179	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=300;
48	3	320	B	317,15	322,85	174	199	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=320;
48	3	340	B	337,15	342,85	194	219	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=340;
48	3	360	B	357,15	362,85	214	239	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=360;
48	3	380	B	377,15	382,85	234	259	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=380;
48	3	400	B	397,15	402,85	254	279	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=400;
48	3	420	B	416,85	423,15	274	299	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=420;
48	3	440	B	436,85	443,15	294	319	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=440;
48	3	460	B	456,85	463,15	314	339	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=460;
48	3	480	B	476,85	483,15	334	259	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=480; lg: в таблице напечатано 259, что меньше ls min 334; формула дала бы 359. Требуется уточнение источника.
56	4	220	B	217,7	222,3	55,5	83	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=220;
56	4	240	B	237,7	242,3	75,5	103	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=240;
56	4	260	B	257,4	262,6	95,5	123	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=260;
56	4	280	B	277,4	282,6	115,5	143	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=280;
56	4	300	B	297,4	302,6	135,5	163	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=300;
56	4	320	B	317,15	322,85	155,5	183	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=320;
56	4	340	B	337,15	342,85	175,5	203	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=340;
56	4	360	B	357,15	362,85	195,5	223	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=360;
56	4	380	B	377,15	382,85	215,5	243	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=380;
56	4	400	B	397,15	402,85	235,5	263	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=400;
56	4	420	B	416,85	423,15	255,5	283	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=420;
56	4	440	B	436,85	443,15	275,5	303	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=440;
56	4	460	B	456,85	463,15	295,5	323	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=460;
56	4	480	B	476,85	483,15	315,5	343	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=480;
56	4	500	B	496,85	503,15	335,5	363	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=500;
64	4	260	B	257,4	262,6	77	107	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=260;
64	4	280	B	277,4	282,6	97	127	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=280;
64	4	300	B	297,4	302,6	117	147	ГОСТ Р ИСО 8765-2013, табл. 1, с. 4, строка l=300;
64	4	320	B	317,15	322,85	137	167	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=320;
64	4	340	B	337,15	342,85	157	187	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=340;
64	4	360	B	357,15	362,85	177	207	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=360;
64	4	380	B	377,15	382,85	197	227	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=380;
64	4	400	B	397,15	402,85	217	247	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=400;
64	4	420	B	416,85	423,15	237	267	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=420;
64	4	440	B	436,85	443,15	257	287	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=440;
64	4	460	B	456,85	463,15	277	307	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=460;
64	4	480	B	476,85	483,15	297	327	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=480;
64	4	500	B	496,85	503,15	317	347	ГОСТ Р ИСО 8765-2013, табл. 1, с. 5, строка l=500;
10	1,25	45	A	44,5	45,5	11,5	19	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=45;
10	1,25	50	A	49,5	50,5	16,5	24	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=50;
10	1,25	55	A	54,4	55,6	21,5	29	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=55;
10	1,25	60	A	59,4	60,6	26,5	34	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=60;
10	1,25	65	A	64,4	65,6	31,5	39	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=65;
10	1,25	70	A	69,4	70,6	36,5	44	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=70;
10	1,25	80	A	79,4	80,6	46,5	54	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=80;
10	1,25	90	A	89,3	90,7	56,5	64	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=90;
10	1,25	100	A	99,3	100,7	66,5	74	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=100;
12	1,25	50	A	49,5	50,5	11,25	20	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=50;
12	1,25	55	A	54,4	55,6	16,25	25	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=55;
12	1,25	60	A	59,4	60,6	21,25	30	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=60;
12	1,25	65	A	64,4	65,6	26,25	35	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=65;
12	1,25	70	A	69,4	70,6	31,25	40	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=70;
12	1,25	80	A	79,4	80,6	41,25	50	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=80;
12	1,25	90	A	89,3	90,7	51,25	60	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=90;
12	1,25	100	A	99,3	100,7	61,25	70	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=100;
12	1,25	110	A	109,3	110,7	71,25	80	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=110;
12	1,25	120	A	119,3	120,7	81,25	90	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=120;
14	1,5	60	A	59,4	60,6	16	26	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=60;
14	1,5	65	A	64,4	65,6	21	31	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=65;
14	1,5	70	A	69,4	70,6	26	36	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=70;
14	1,5	80	A	79,4	80,6	36	46	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=80;
14	1,5	90	A	89,3	90,7	46	56	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=90;
14	1,5	100	A	99,3	100,7	56	66	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=100;
14	1,5	110	A	109,3	110,7	66	76	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=110;
14	1,5	120	A	119,3	120,7	76	86	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=120;
14	1,5	130	A	129,2	130,8	80	90	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=130;
14	1,5	140	A	139,2	140,8	90	100	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=140;
18	1,5	70	A	69,4	70,6	15,5	28	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=70;
18	1,5	80	A	79,4	80,6	25,5	38	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=80;
18	1,5	90	A	89,3	90,7	35,5	48	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=90;
18	1,5	100	A	99,3	100,7	45,5	58	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=100;
18	1,5	110	A	109,3	110,7	55,5	68	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=110;
18	1,5	120	A	119,3	120,7	65,5	78	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=120;
18	1,5	130	A	129,2	130,8	69,5	82	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=130;
18	1,5	140	A	139,2	140,8	79,5	92	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=140;
18	1,5	150	A	149,2	150,8	89,5	102	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=150;
18	1,5	160	B	158	162	99,5	112	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=160;
18	1,5	180	B	178	182	119,5	132	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=180;
20	2	80	A	79,4	80,6	21,5	34	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=80;
20	2	90	A	89,3	90,7	31,5	44	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=90;
20	2	100	A	99,3	100,7	41,5	54	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=100;
20	2	110	A	109,3	110,7	51,5	64	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=110;
20	2	120	A	119,3	120,7	61,5	74	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=120;
20	2	130	A	129,2	130,8	65,5	78	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=130;
20	2	140	A	139,2	140,8	75,5	88	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=140;
20	2	150	A	149,2	150,8	85,5	98	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=150;
20	2	160	B	158	162	95,5	108	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=160;
20	2	180	B	178	182	115,5	128	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=180;
20	2	200	B	197,7	202,3	135,5	148	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=200;
22	1,5	90	A	89,3	90,7	27,5	40	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=90;
22	1,5	100	A	99,3	100,7	37,5	50	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=100;
22	1,5	110	A	109,3	110,7	47,5	60	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=110;
22	1,5	120	A	119,3	120,7	57,5	70	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=120;
22	1,5	130	A	129,2	130,8	61,5	74	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=130;
22	1,5	140	A	139,2	140,8	71,5	84	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=140;
22	1,5	150	A	149,2	150,8	81,5	94	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=150;
22	1,5	160	B	158	162	91,5	104	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=160;
22	1,5	180	B	178	182	111,5	124	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=180;
22	1,5	200	B	197,7	202,3	131,5	144	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=200;
22	1,5	220	B	217,7	222,3	138,5	151	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=220;
27	2	110	B	108,25	111,75	35	50	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=110;
27	2	120	B	118,25	121,75	45	60	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=120;
27	2	130	B	128	132	49	64	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=130;
27	2	140	B	138	142	59	74	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=140;
27	2	150	B	148	152	69	84	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=150;
27	2	160	B	158	162	79	94	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=160;
27	2	180	B	178	182	99	114	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=180;
27	2	200	B	197,7	202,3	119	134	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=200;
27	2	220	B	217,7	222,3	126	141	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=220;
27	2	240	B	237,7	242,3	146	161	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=240;
27	2	260	B	257,4	262,6	166	181	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=260;
33	2	130	B	128	132	34,5	52	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=130;
33	2	140	B	138	142	44,5	62	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=140;
33	2	150	B	148	152	54,5	72	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=150;
33	2	160	B	158	162	64,5	82	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=160;
33	2	180	B	178	182	84,5	102	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=180;
33	2	200	B	197,7	202,3	104,5	122	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=200;
33	2	220	B	217,7	222,3	111,5	129	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=220;
33	2	240	B	237,7	242,3	131,5	149	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=240;
33	2	260	B	257,4	262,6	151,5	169	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=260;
33	2	280	B	277,4	282,6	171,5	189	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=280;
33	2	300	B	297,4	302,6	191,5	209	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=300;
33	2	320	B	317,15	322,85	211,5	229	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=320;
39	3	150	B	148	152	40	60	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=150;
39	3	160	B	158	162	50	70	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=160;
39	3	180	B	178	182	70	90	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=180;
39	3	200	B	197,7	202,3	90	110	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=200;
39	3	220	B	217,7	222,3	97	117	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=220;
39	3	240	B	237,7	242,3	117	137	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=240;
39	3	260	B	257,4	262,6	137	157	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=260;
39	3	280	B	277,4	282,6	157	177	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=280;
39	3	300	B	297,4	302,6	177	197	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=300;
39	3	320	B	317,15	322,85	197	217	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=320;
39	3	340	B	337,15	342,85	217	237	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=340;
39	3	360	B	357,15	362,85	237	257	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=360;
39	3	380	B	377,15	382,85	257	277	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=380;
45	3	180	B	178	182	55,5	78	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=180;
45	3	200	B	197,7	202,3	75,5	98	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=200;
45	3	220	B	217,7	222,3	82,5	105	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=220;
45	3	240	B	237,7	242,3	102,5	125	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=240;
45	3	260	B	257,4	262,6	122,5	145	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=260;
45	3	280	B	277,4	282,6	142,5	165	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=280;
45	3	300	B	297,4	302,6	162,5	185	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=300;
45	3	320	B	317,15	322,85	182,5	205	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=320;
45	3	340	B	337,15	342,85	202,5	225	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=340;
45	3	360	B	357,15	362,85	222,5	245	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=360;
45	3	380	B	377,15	382,85	242,5	265	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=380;
45	3	400	B	397,15	402,85	262,5	285	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=400;
45	3	420	B	416,85	423,15	282,5	305	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=420;
45	3	440	B	436,85	443,15	302,5	325	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=440;
52	4	200	B	197,7	202,3	59	84	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=200; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	220	B	217,7	222,3	66	91	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=220; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	240	B	237,7	242,3	86	111	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=240; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	260	B	257,4	262,6	106	131	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=260; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	280	B	277,4	282,6	126	151	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=280; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	300	B	297,4	302,6	146	171	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=300; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	320	B	317,15	322,85	166	191	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=320; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	340	B	337,15	342,85	186	211	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=340; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	360	B	357,15	362,85	206	231	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=360; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	380	B	377,15	382,85	226	251	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=380; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	400	B	397,15	402,85	246	271	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=400; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	420	B	416,85	423,15	266	291	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=420; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	440	B	436,85	443,15	286	311	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=440; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	460	B	456,85	463,15	306	331	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=460; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
52	4	480	B	476,85	483,15	326	351	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=480; ds: в строке M52 номинал / max напечатан 60. Требуется уточнение источника; 52 автоматически не подставляется.
60	4	240	B	237,7	242,3	67,5	95	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=240;
60	4	260	B	257,4	262,6	87,5	115	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=260;
60	4	280	B	277,4	282,6	107,5	135	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=280;
60	4	300	B	297,4	302,6	127,5	155	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=300;
60	4	320	B	317,15	322,85	147,5	175	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=320;
60	4	340	B	337,15	342,85	167,5	195	ГОСТ Р ИСО 8765-2013, табл. 2, с. 7, строка l=340;
60	4	360	B	357,15	362,85	187,5	215	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=360;
60	4	380	B	377,15	382,85	207,5	235	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=380;
60	4	400	B	397,15	402,85	227,5	255	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=400;
60	4	420	B	416,85	423,15	247,5	275	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=420;
60	4	440	B	436,85	443,15	267,5	295	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=440;
60	4	460	B	456,85	463,15	287,5	315	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=460;
60	4	480	B	476,85	483,15	307,5	335	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=480;
60	4	500	B	496,85	503,15	327,5	355	ГОСТ Р ИСО 8765-2013, табл. 2, с. 8, строка l=500;

Допустимые предпочтительные длины: только перечисленные сочетания
d	P	Длины класса А	Длины класса В
8	1	40, 45, 50, 55, 60, 65, 70, 80	—
10	1	45, 50, 55, 60, 65, 70, 80, 90, 100	—
12	1,5	50, 55, 60, 65, 70, 80, 90, 100, 110, 120	—
16	1,5	65, 70, 80, 90, 100, 110, 120, 130, 140, 150	160
20	1,5	80, 90, 100, 110, 120, 130, 140, 150	160, 180, 200
24	2	100, 110, 120, 130, 140, 150	160, 180, 200, 220, 240
30	2	—	120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300
36	3	—	140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360
42	3	—	160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440
48	3	—	200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480
56	4	—	220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500
64	4	—	260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500
10	1,25	45, 50, 55, 60, 65, 70, 80, 90, 100	—
12	1,25	50, 55, 60, 65, 70, 80, 90, 100, 110, 120	—
14	1,5	60, 65, 70, 80, 90, 100, 110, 120, 130, 140	—
18	1,5	70, 80, 90, 100, 110, 120, 130, 140, 150	160, 180
20	2	80, 90, 100, 110, 120, 130, 140, 150	160, 180, 200
22	1,5	90, 100, 110, 120, 130, 140, 150	160, 180, 200, 220
27	2	—	110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260
33	2	—	130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300, 320
39	3	—	150, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380
45	3	—	180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440
52	4	—	200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480
60	4	—	240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500

ISO 8765 · ISO 8765:2011

Полный оригинал этой редакции не проверен. Размеры — по документации заказчика. ISO 8765:2022 и геометрия ГОСТ не подставляются.

Источники и редакции

DIN 960 — Библиография, область применения, жизненный цикл и изменения; проверка на указанную дату.
DIN 960:1990-01 — Title / Abstract / Overview; только назначение и перечисленные факты области применения.
ГОСТ Р ИСО 8765-2013 — Рисунок 1; таблицы 1–3; поправка ИУС 5-2015

Задание не подготовлено

Откройте выбор и нажмите «Отдать в изготовление».

ГОСТ Р ИСО 8765-2013 · M10×1×80 · класс A

Задание на изготовление и контроль

Проверенные таблицы и охват

Источники и редакции

Задание не подготовлено
