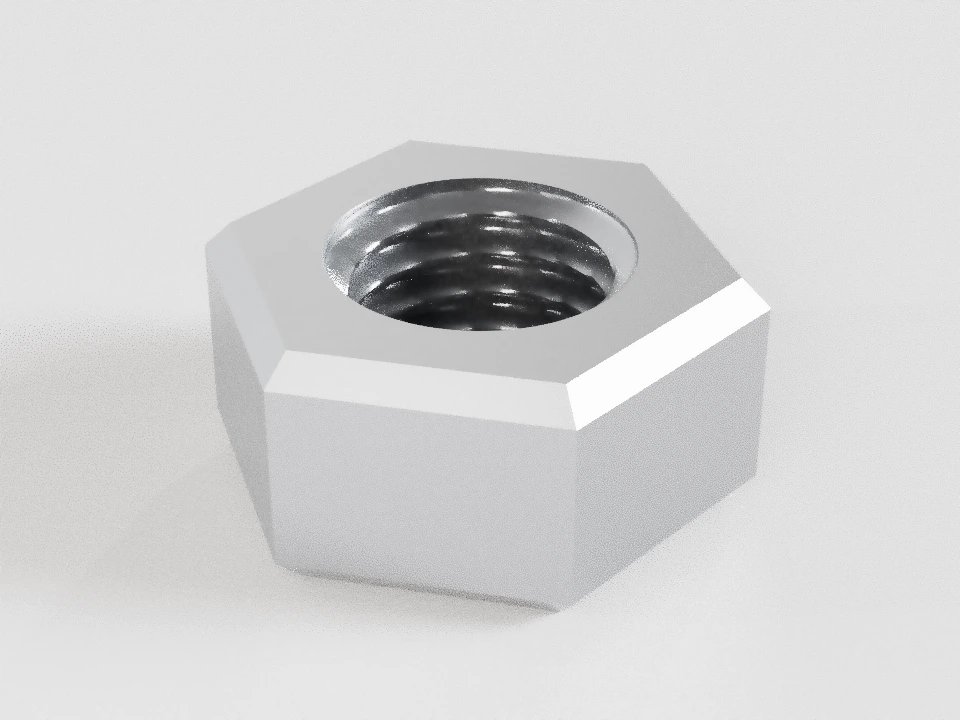

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

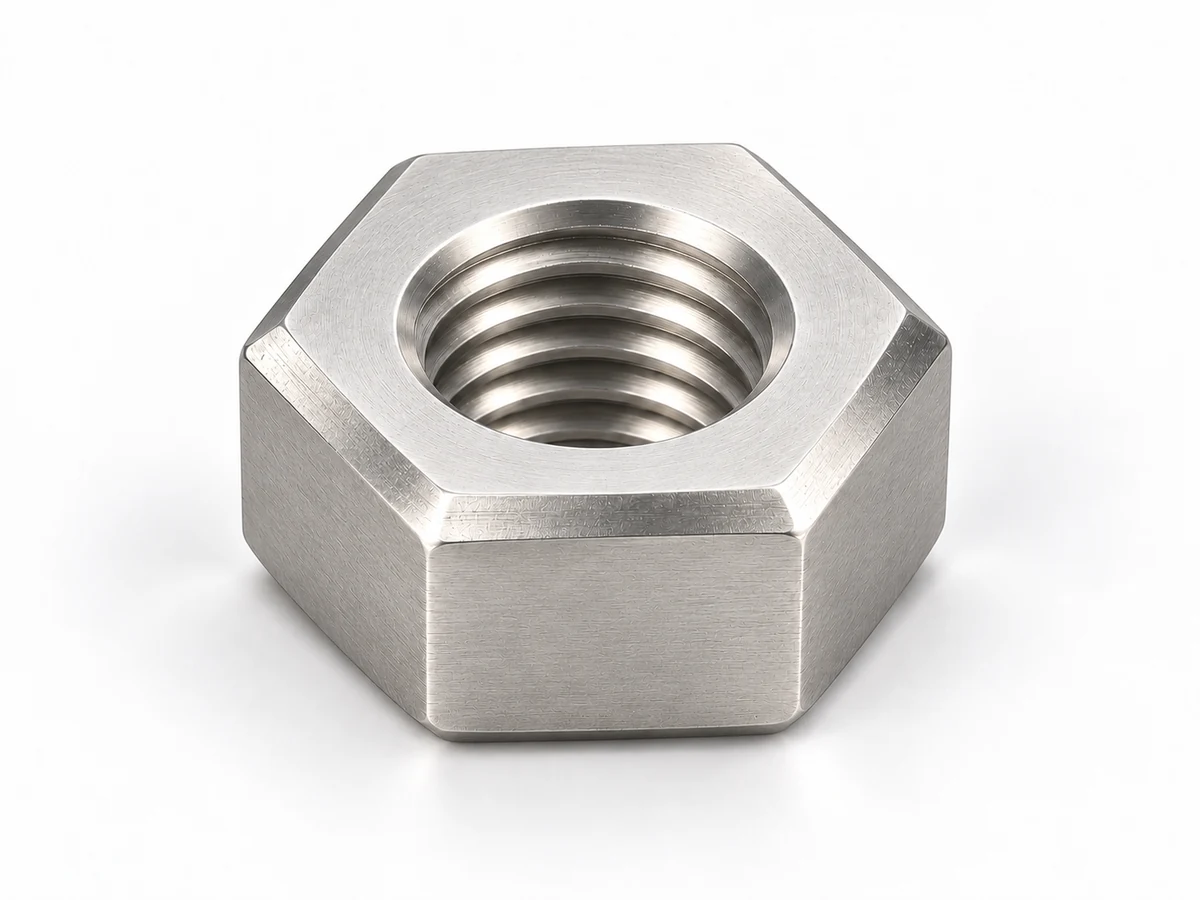

ГОСТ ISO 4032-2014 — Гайки шестигранные нормальные, тип 1
Нормальные шестигранные гайки типа 1 по ГОСТ ISO 4032-2014. Класс точности А — до М16 включительно, В — при больших диаметрах.
Таблицы охватывают М1,6–М64 с основным (крупным) шагом, включая ряд ограниченного применения. Полная высота m задана пределами; высота граней mᵥ и опорный поясок c показаны отдельно.
ГОСТ 5915/5927 и DIN 934 представлены отдельными карточками. Совпадение части размеров не означает полной взаимозаменяемости.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М10×1,5-6H (S16) ГОСТ ISO 4032-2014
Гайка М10×1,5-6H (S16) ГОСТ ISO 4032-2014
- Схема использует представительные значения внутри пределов; это не дополнительный номинал. Ненормированные переходы и протяжённость полного профиля резьбы не измеряют по масштабу рисунка.
- Размерный ряд по ГОСТ ISO 4032-2014.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Размер под ключ | 16 | h13 | 15,73 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Полная высота гайки | — | h14 | 8,04 | 8,4 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Предельные значения; номинальная высота отдельно не задана. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Высота граней под ключ | — | — | 6,4 | — | мм | Осевой участок шестигранника, на котором выполняется e min; без фасок и опорного пояска. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Размер между углами | — | — | 17,77 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Диаметр опорной поверхности | — | — | 14,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Форма шестигранника | — | — | — | 0 | мм | Три пары граней одновременно, теоретические углы 120°. ISO 4759-1:2000, рис.71: нулевой позиционный допуск при максимуме материала Ⓜ; это не требование идеальной формы при любом фактическом размере. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Положение шестигранника | — | — | — | 0,54 | мм | Три срединные плоскости пар граней относительно оси среднего диаметра резьбы A. ISO 4759-1:2000, рис.73: 2IT13(s); требование максимума материала Ⓜ для допуска и базы. Расчётный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Полное торцевое биение опоры | — | — | — | 0,21 | мм | Опорный торец относительно оси среднего диаметра резьбы A, до диаметра 0,8s. ISO 4759-1:2000, рис.79; для симметричной гайки — оба торца. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Участок контроля D₁ | — | — | 4,2 | — | мм | Осевой участок внутренней резьбы с D₁ в установленных пределах. ISO 4759-1:2000, п.4.1.2: ≥0,5mmax при m≥0,8D; ≥0,35mmax при 0,5D≤m<0,8D. Это не равенство полной длине резьбы. Расчётный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
Применение
Резьбовой зажим
Гайка прижимает детали через опорную поверхность. Шайба показана как возможная сопрягаемая деталь.
Проверить M, P, RH/LH, длину зацепления и материал узла. Совпадение резьбы не подтверждает прочность соединения.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ ISO 4032-2014 · точность А до М16 / В свыше М16
Стандартинформ, 2015; ISO 4032:2012 (IDT)
| d | Основной (крупный) P | Мелкие P | s | m | mᵥ | c | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|---|---|
| 1,6 | 0,35 | — | 3,2 [3,02…3,2] | 1,05…1,3 | ≥ 0,8 | 0,1…0,2 | ≥ 3,41 | ≥ 2,4 | 1,6…1,84 |
| 2 | 0,4 | — | 4 [3,82…4] | 1,35…1,6 | ≥ 1,1 | 0,1…0,2 | ≥ 4,32 | ≥ 3,1 | 2…2,3 |
| 2,5 | 0,45 | — | 5 [4,82…5] | 1,75…2 | ≥ 1,4 | 0,1…0,3 | ≥ 5,45 | ≥ 4,1 | 2,5…2,9 |
| 3 | 0,5 | — | 5,5 [5,32…5,5] | 2,15…2,4 | ≥ 1,7 | 0,15…0,4 | ≥ 6,01 | ≥ 4,6 | 3…3,45 |
| 3,5* | 0,6 | — | 6 [5,82…6] | 2,55…2,8 | ≥ 2 | 0,15…0,4 | ≥ 6,58 | ≥ 5 | 3,5…4 |
| 4 | 0,7 | — | 7 [6,78…7] | 2,9…3,2 | ≥ 2,3 | 0,15…0,4 | ≥ 7,66 | ≥ 5,9 | 4…4,6 |
| 5 | 0,8 | — | 8 [7,78…8] | 4,4…4,7 | ≥ 3,5 | 0,15…0,5 | ≥ 8,79 | ≥ 6,9 | 5…5,75 |
| 6 | 1 | — | 10 [9,78…10] | 4,9…5,2 | ≥ 3,9 | 0,15…0,5 | ≥ 11,05 | ≥ 8,9 | 6…6,75 |
| 8 | 1,25 | — | 13 [12,73…13] | 6,44…6,8 | ≥ 5,2 | 0,15…0,6 | ≥ 14,38 | ≥ 11,6 | 8…8,75 |
| 10 | 1,5 | — | 16 [15,73…16] | 8,04…8,4 | ≥ 6,4 | 0,15…0,6 | ≥ 17,77 | ≥ 14,6 | 10…10,8 |
| 12 | 1,75 | — | 18 [17,73…18] | 10,37…10,8 | ≥ 8,3 | 0,15…0,6 | ≥ 20,03 | ≥ 16,6 | 12…13 |
| 14* | 2 | — | 21 [20,67…21] | 12,1…12,8 | ≥ 9,7 | 0,15…0,6 | ≥ 23,36 | ≥ 19,6 | 14…15,1 |
| 16 | 2 | — | 24 [23,67…24] | 14,1…14,8 | ≥ 11,3 | 0,2…0,8 | ≥ 26,75 | ≥ 22,5 | 16…17,3 |
| 18* | 2,5 | — | 27 [26,16…27] | 15,1…15,8 | ≥ 12,1 | 0,2…0,8 | ≥ 29,56 | ≥ 24,9 | 18…19,5 |
| 20 | 2,5 | — | 30 [29,16…30] | 16,9…18 | ≥ 13,5 | 0,2…0,8 | ≥ 32,95 | ≥ 27,7 | 20…21,6 |
| 22* | 2,5 | — | 34 [33…34] | 18,1…19,4 | ≥ 14,5 | 0,2…0,8 | ≥ 37,29 | ≥ 31,4 | 22…23,7 |
| 24 | 3 | — | 36 [35…36] | 20,2…21,5 | ≥ 16,2 | 0,2…0,8 | ≥ 39,55 | ≥ 33,3 | 24…25,9 |
| 27* | 3 | — | 41 [40…41] | 22,5…23,8 | ≥ 18 | 0,2…0,8 | ≥ 45,2 | ≥ 38 | 27…29,1 |
| 30 | 3,5 | — | 46 [45…46] | 24,3…25,6 | ≥ 19,4 | 0,2…0,8 | ≥ 50,85 | ≥ 42,8 | 30…32,4 |
| 33* | 3,5 | — | 50 [49…50] | 27,4…28,7 | ≥ 21,9 | 0,2…0,8 | ≥ 55,37 | ≥ 46,6 | 33…35,6 |
| 36 | 4 | — | 55 [53,8…55] | 29,4…31 | ≥ 23,5 | 0,2…0,8 | ≥ 60,79 | ≥ 51,1 | 36…38,9 |
| 39* | 4 | — | 60 [58,8…60] | 31,8…33,4 | ≥ 25,4 | 0,3…1 | ≥ 66,44 | ≥ 55,9 | 39…42,1 |
| 42 | 4,5 | — | 65 [63,1…65] | 32,4…34 | ≥ 25,9 | 0,3…1 | ≥ 71,3 | ≥ 60 | 42…45,4 |
| 45* | 4,5 | — | 70 [68,1…70] | 34,4…36 | ≥ 27,5 | 0,3…1 | ≥ 76,95 | ≥ 64,7 | 45…48,6 |
| 48 | 5 | — | 75 [73,1…75] | 36,4…38 | ≥ 29,1 | 0,3…1 | ≥ 82,6 | ≥ 69,5 | 48…51,8 |
| 52* | 5 | — | 80 [78,1…80] | 40,4…42 | ≥ 32,3 | 0,3…1 | ≥ 88,25 | ≥ 74,2 | 52…56,2 |
| 56 | 5,5 | — | 85 [82,8…85] | 43,4…45 | ≥ 34,7 | 0,3…1 | ≥ 93,56 | ≥ 78,7 | 56…60,5 |
| 60* | 5,5 | — | 90 [87,8…90] | 46,4…48 | ≥ 37,1 | 0,3…1 | ≥ 99,21 | ≥ 83,4 | 60…64,8 |
| 64 | 6 | — | 95 [92,8…95] | 49,1…51 | ≥ 39,3 | 0,3…1 | ≥ 104,86 | ≥ 88,2 | 64…69,1 |
Выбрать строку ГОСТ ISO 4032-2014
- s
- Размер под ключ.
- m
- Полная высота гайки.
- mᵥ
- Высота граней под ключ.
- c
- Высота опорного пояска; исполнения collar.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входа резьбы.
Исполнения
- Основной вариант — две фаски
- С опорным пояском — по заказу
Требования и конструкция
- Тип 1; весь ряд М1,6–М64 включает размеры ограниченного применения таблицы 2. Только основной (крупный) шаг. Мелкий шаг требует другого стандарта и не добавлен к этому ряду.
- Класс точности А до М16 включительно, В свыше М16. Пределы m и s сохранены из таблиц изделия; не заменены допусками ГОСТ 1759.1.
- Вариант с опорным пояском c — только при отдельном указании в заказе. mᵥ — высота граней для ключа, не полная длина внутренней резьбы.
- Резьба 6H: ISO 724:1993 и ISO 965-1:2013. Приложение ДА допускает национальные соответствия ГОСТ 24705-2004 и ГОСТ 16093-2004 (MOD; последний соответствует ISO 965-1:1998). Расчёт D₁/D₂ явно использует эти национальные документы, без объявления их идентичными ISO 2013.
- Стальные гайки М5–М39: классы прочности 6, 8, 10 по ISO 898-2:2012 / ГОСТ Р ИСО 898-2-2013. Для D<5 и D>39 требования согласуются отдельно. Стандарт механических свойств относится к испытаниям при 10–35 °C; его класс не является расчётом допустимой рабочей нагрузки.
- Нержавеющие гайки по таблице 3: до М24 включительно A2-70/A4-70; свыше М24 до М39 A2-50/A4-50; за пределами — согласовать. Основание ISO 3506-2:2009 / ГОСТ ISO 3506-2-2014. Цветные металлы — ISO 8839:1986; конкретный материал и свойства указываются отдельно.
- Класс прочности, материал и покрытие не выводятся из класса точности А/В. Обозначения 8.8 и 10.9 относятся к болтам и не назначаются гайке автоматически.
- Сталь — без покрытия, электролитическое ISO 4042:1999, неэлектролитическое цинк-ламельное ISO 10683:2000 или горячий цинк ISO 10684:2004 по заказу. Для нержавеющей стали — чистая светлая поверхность, пассивация ISO 16048:2003 по требованию. Вид и толщина покрытия, резьба после покрытия — отдельное согласование.
- Геометрические допуски — ISO 4759-1:2000; приоритет имеют таблицы изделия. Для симметричной гайки контроль опоры относится к обоим торцам; базой служит средний диаметр внутренней резьбы.
- Дефекты стальных гаек М5–М39 — ISO 6157-2:1995. Требования к поверхности не отменяют размерные и механические требования. Приёмка — ISO 3269:2000. Общие требования — ISO 8992:2005 / ГОСТ Р ИСО 8992-2011: чистая поверхность, удаление влияющих на работу заусенцев, обработка и специальные требования по заказу.
Схема использует представительные значения внутри пределов; это не дополнительный номинал. Ненормированные переходы и протяжённость полного профиля резьбы не измеряют по масштабу рисунка.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| β | Угол наружной фаски | 15…30 | ° |
| θ | Угол входа резьбы | 90…120 | ° |
Источник размеров: ГОСТ ISO 4032-2014, Стандартинформ, 2015; ISO 4032:2012 (IDT); Рисунок 1, таблицы 1–3, приложение ДА.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Для ГОСТ ISO 4032 первичны пределы таблиц 1–2. ISO 4759-1:2000 задаёт форму и положение шестигранника относительно оси среднего диаметра резьбы. Три пары граней контролируют одновременно; символ Ⓜ означает максимум материала. Высота mᵥ ограничивает участок действия e min. Участок контроля D₁ не подменяет полную длину резьбы.
Допуск полного торцевого биения берётся из рисунка 79 ISO 4759-1:2000; для симметричной гайки проверяют оба торца. Для М24 — 0,50 мм по оригиналу ISO (строка отсутствует в русском издании 2009). Для М56, М60, М64 числового предела в этой таблице нет; его требуется отдельно определить при заказе. Болтовая формула сюда не перенесена.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М10×1,5-6H (S16) ГОСТ ISO 4032-2014
Начальный пример. Стандартинформ, 2015; ISO 4032:2012 (IDT)
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Размер под ключ | 16 | h13 | 15,73 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Полная высота гайки | — | h14 | 8,04 | 8,4 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Предельные значения; номинальная высота отдельно не задана. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Высота граней под ключ | — | — | 6,4 | — | мм | Осевой участок шестигранника, на котором выполняется e min; без фасок и опорного пояска. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Размер между углами | — | — | 17,77 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Диаметр опорной поверхности | — | — | 14,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Угол входа резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Внутренний диаметр резьбы | 8,376 | 6H | 8,376 | 8,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,026 | 6H | 9,026 | 9,206 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Форма шестигранника | — | — | — | 0 | мм | Три пары граней одновременно, теоретические углы 120°. ISO 4759-1:2000, рис.71: нулевой позиционный допуск при максимуме материала Ⓜ; это не требование идеальной формы при любом фактическом размере. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Положение шестигранника | — | — | — | 0,54 | мм | Три срединные плоскости пар граней относительно оси среднего диаметра резьбы A. ISO 4759-1:2000, рис.73: 2IT13(s); требование максимума материала Ⓜ для допуска и базы. Расчётный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Полное торцевое биение опоры | — | — | — | 0,21 | мм | Опорный торец относительно оси среднего диаметра резьбы A, до диаметра 0,8s. ISO 4759-1:2000, рис.79; для симметричной гайки — оба торца. Нормативный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
| Участок контроля D₁ | — | — | 4,2 | — | мм | Осевой участок внутренней резьбы с D₁ в установленных пределах. ISO 4759-1:2000, п.4.1.2: ≥0,5mmax при m≥0,8D; ≥0,35mmax при 0,5D≤m<0,8D. Это не равенство полной длине резьбы. Расчётный. ГОСТ ISO 4032-2014; 2015; Таблица 1 |
