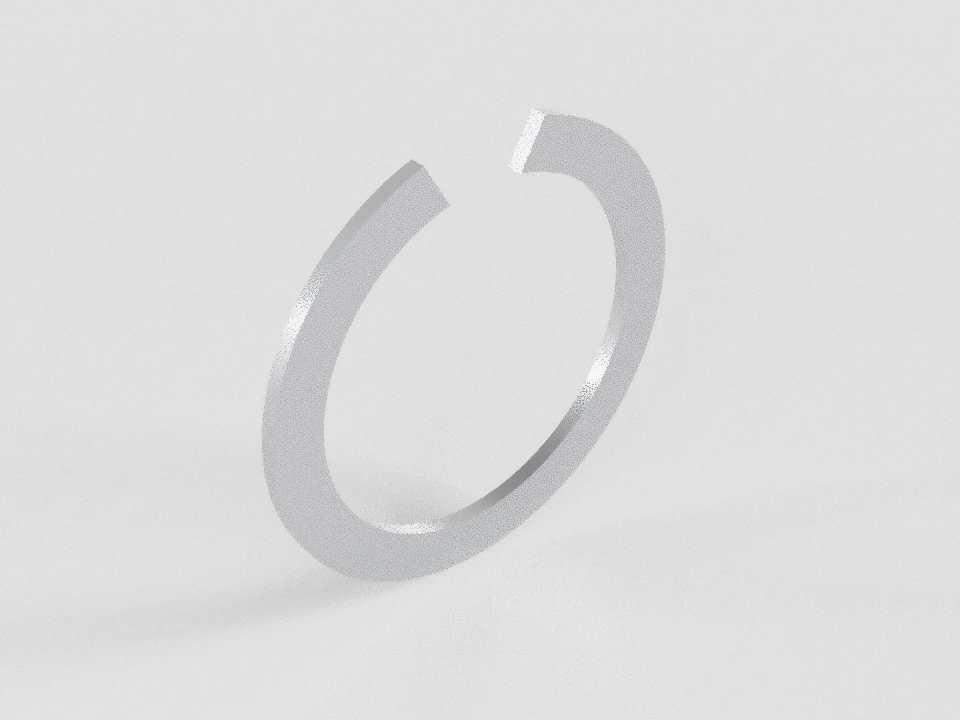

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Стопорные кольца · размеры и определение по образцу
ГОСТ 13940-86

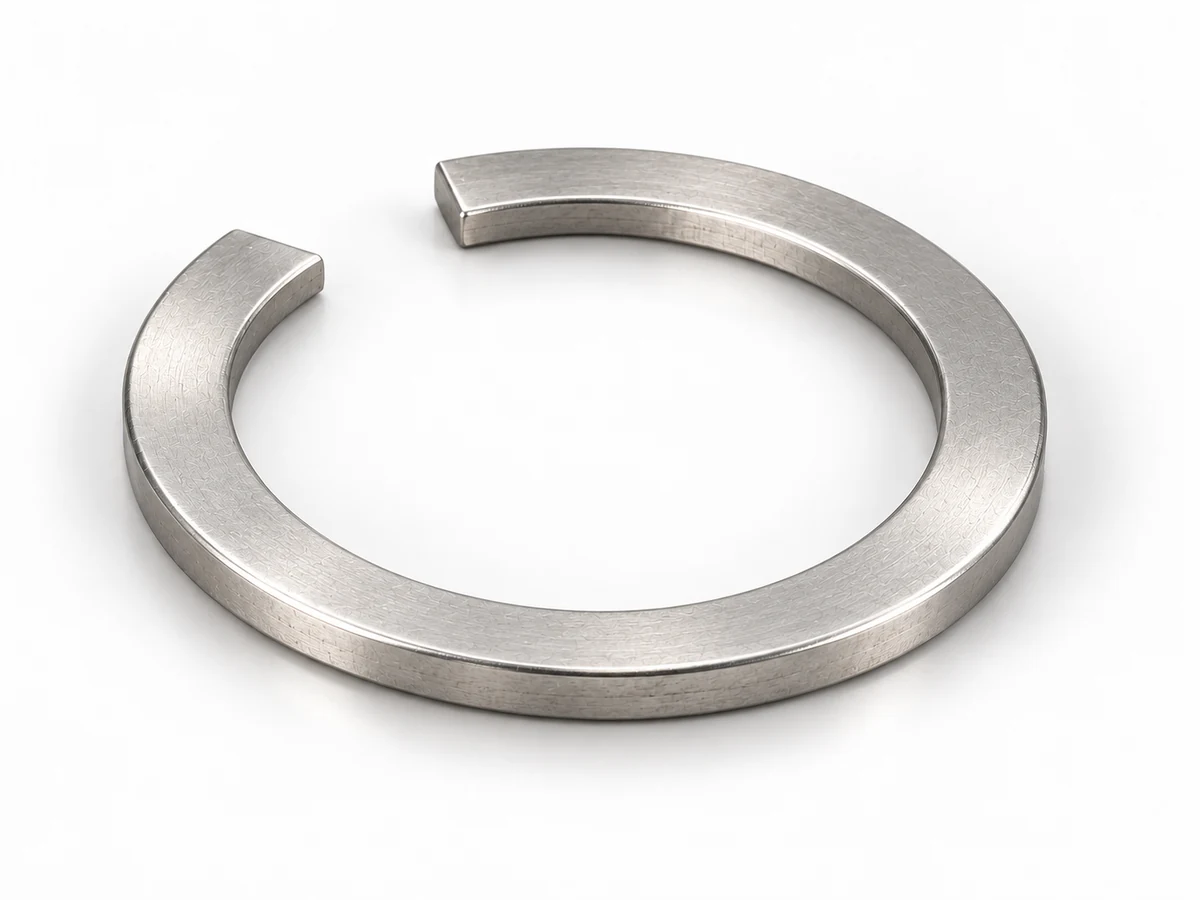

Кольца пружинные упорные плоские наружные концентрические
Концентрические кольца классов точности А, В и С для осевого закрепления подшипников и других деталей. Условный диаметр d — диаметр вала; диапазон 4–200 мм.
Размер d₂ — внутренний диаметр свободного кольца. Таблица ниже помогает сопоставить его номинал с диаметром вала, но для изготовления необходимы допуски, сечение и канавка из полного стандарта.
Кольцо передо мной, размер не знаю
Определить кольцо по образцу
Сравните форму и введите доступные замеры свободной, ненагруженной детали. Можно начать с одного размера. Назначение, стандарт и номинал заранее знать не нужно.
Знаю стандарт или условный размер →
Примеры без экранного масштаба. Отверстия, ушки и разрез зависят от конструкции и размера; один признак не доказывает стандарт. У эксцентрического кольца радиальная ширина меняется, осевая толщина — другой размер.
Загрузка определителя. Основные схемы и таблицы карточек доступны независимо от JavaScript.
Единственный совместимый вариант в базе не доказывает стандарт изготовления, материал, твёрдость, покрытие, происхождение или пригодность под нагрузку. Если вариантов нет, проверьте точки контакта, единицы и свободное состояние; неизвестная деталь может быть вне проверенной базы.
Размер и схема кольца
Загрузка подбора. Исходный пример и полные таблицы доступны ниже.
Исходный пример: ГОСТ 13940-86 · Концентрическое кольцо, исполнения 1 и 2 · d = 30 мм.
Условный посадочный диаметр и свободный размер кольца — разные величины. Схема условная, не чертёж для изготовления.
Выберите размер на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр вала | 30 | — | — | мм | Это размер посадочного вала/отверстия; не измеренный свободный размер кольца. |
| Внутренний рабочий размер свободного кольца | 27,8 | 27,38 | 28,01 | мм | |
| Толщина кольца | 1,2 | — | — | мм | Численные границы приведены отдельно для классов A, B, C; неизвестный класс нельзя автоматически считать A. |
| Радиальная ширина кольца | 4,0 | — | — | мм | Для исполнения из плющеной ленты допускается допуск на сортамент (§1.9 ГОСТ 13944); он не выбран без данных исполнения. |
| Расстояние между концами | ≈ 6,0 | — | — | мм | Размер допускается корректировать при изготовлении; не строгая граница. |
| Диаметр канавки | 28,5 | 28,29 | 28,5 | мм | |
| Ширина канавки | 1,4 | 1,4 | 1,54 | мм | |
| Расстояние канавки до торца | — | 2,3 | — | мм | |
| Теоретическая масса 1000 стальных колец | ≈ 3,34 | — | — | кг/1000 шт. | Справочная масса; не признак материала или покрытия измеряемого образца. |
| Диаметр отверстия под инструмент | — | — | — | мм | Прочерк означает отсутствие табличного значения; для допустимых вариантов с отверстиями. Не трактовать как нуль. Численное значение не установлено. |
| Расчётный диаметр противоположного контура | 35,8 | — | — | мм | Только построение концентрического номинального контура; не отдельный нормированный диаметр и не полный габарит концов. |
| Расстояние от конца до центра отверстия | — | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. Численное значение не установлено. |
| Угол среза конца | 60 | 55 | 65 | ° | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
Условия выбранной строки
- d — диаметр вала.
- d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам.
- Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения.
- Контур условный; изготовительный чертёж по этой схеме не восстанавливается.
- Класс точности не выбран. Номинал толщины показан без назначения границ одного из классов А, В или С.
Измерение снятого кольца
d — диаметр вала.
d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам.
Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения.
Измеряйте без деформации от усилия инструмента. Укажите погрешность своего измерения; окно поиска не является допуском стандарта. Не смешивайте свободный рабочий диаметр, габарит с ушками, просвет при монтаже и диаметр канавки.
Полные проверенные таблицы
ГОСТ 13940-86 · Переиздание сентября 1988 года с Изменением № 1 (ИУС 11–88) · Концентрическое кольцо, исполнения 1 и 2
Полная таблица указанного издания: 80 рядов, d=4–200 мм. Класс А, В или С задаётся отдельно.
| d, мм | d₂, мм | s, мм | b, мм | l, мм | d₁, мм | m, мм | h, мм | dконт, мм | α, ° | d₃, мм | l₁, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,5 [3,35; 3,575] | 0,4 | 0,8 | ≈ 0,8 | 3,6 [3,525; 3,6] | 0,5 [0,5; 0,64] | ≥ 0,6 | 5,1 | 60 [55; 65] | — | — | |
| 4,5 [4,35; 4,575] | 0,6 | 0,8 | ≈ 0,8 | 4,6 [4,525; 4,6] | 0,7 [0,7; 0,84] | ≥ 0,6 | 6,1 | 60 [55; 65] | — | — | |
| 5,4 [5,25; 5,475] | 0,7 | 1,2 | ≈ 0,8 | 5,6 [5,525; 5,6] | 0,8 [0,8; 0,94] | ≥ 0,6 | 7,8 | 60 [55; 65] | — | — | |
| 6,4 [6,22; 6,49] | 0,8 | 1,2 | ≈ 0,8 | 6,6 [6,51; 6,6] | 0,9 [0,9; 1,04] | ≥ 0,6 | 8,8 | 60 [55; 65] | — | — | |
| 7,2 [7,02; 7,29] | 1,0 | 1,7 | ≈ 2,0 | 7,5 [7,41; 7,5] | 1,2 [1,2; 1,34] | ≥ 0,75 | 10,6 | 60 [55; 65] | — | — | |
| 8,2 [8,02; 8,29] | 1,0 | 1,7 | ≈ 2,0 | 8,5 [8,41; 8,5] | 1,2 [1,2; 1,34] | ≥ 0,75 | 11,6 | 60 [55; 65] | — | — | |
| 9,2 [8,9; 9,35] | 1,0 | 1,7 | ≈ 2,0 | 9,5 [9,41; 9,5] | 1,2 [1,2; 1,34] | ≥ 0,75 | 12,6 | 60 [55; 65] | — | — | |
| 11,0 [10,64; 11,18] | 1,0 | 2,0 | ≈ 3,0 | 11,3 [11,19; 11,3] | 1,2 [1,2; 1,34] | ≥ 1,1 | 15,0 | 60 [55; 65] | — | — | |
| 11,9 [11,54; 12,08] | 1,0 | 2,0 | ≈ 4,0 | 12,2 [12,09; 12,2] | 1,2 [1,2; 1,34] | ≥ 1,2 | 15,9 | 60 [55; 65] | — | — | |
| 12,9 [12,54; 13,08] | 1,0 | 2,0 | ≈ 4,0 | 13,2 [13,09; 13,2] | 1,2 [1,2; 1,34] | ≥ 1,2 | 16,9 | 60 [55; 65] | — | — | |
| 13,8 [13,44; 13,98] | 1,0 | 2,0 | ≈ 4,0 | 14,1 [13,99; 14,1] | 1,2 [1,2; 1,34] | ≥ 1,4 | 17,8 | 60 [55; 65] | — | — | |
| 14,7 [14,34; 14,88] | 1,2 | 2,5 | ≈ 4,0 | 15,0 [14,89; 15,0] | 1,4 [1,4; 1,54] | ≥ 1,5 | 19,7 | 60 [55; 65] | — | — | |
| 15,7 [15,34; 15,88] | 1,2 | 2,5 | ≈ 4,0 | 16,0 [15,89; 16,0] | 1,4 [1,4; 1,54] | ≥ 1,5 | 20,7 | 60 [55; 65] | — | — | |
| 16,5 [16,14; 16,68] | 1,2 | 2,5 | ≈ 5,0 | 16,8 [16,69; 16,8] | 1,4 [1,4; 1,54] | ≥ 1,8 | 21,5 | 60 [55; 65] | — | — | |
| 17,5 [17,14; 17,68] | 1,2 | 2,5 | ≈ 5,0 | 17,8 [17,69; 17,8] | 1,4 [1,4; 1,54] | ≥ 1,8 | 22,5 | 60 [55; 65] | — | — | |
| 18,2 [17,78; 18,41] | 1,2 | 3,2 | ≈ 5,0 | 18,6 [18,39; 18,6] | 1,4 [1,4; 1,54] | ≥ 2,1 | 24,6 | 60 [55; 65] | — | — | |
| 20,2 [19,78; 20,41] | 1,2 | 3,2 | ≈ 5,0 | 20,6 [20,39; 20,6] | 1,4 [1,4; 1,54] | ≥ 2,1 | 26,6 | 60 [55; 65] | — | — | |
| 21,1 [20,68; 21,31] | 1,2 | 3,2 | ≈ 5,0 | 21,5 [21,29; 21,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 27,5 | 60 [55; 65] | — | — | |
| 22,1 [21,68; 22,31] | 1,2 | 3,2 | ≈ 5,0 | 22,5 [22,29; 22,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 28,5 | 60 [55; 65] | — | — | |
| 23,1 [22,68; 23,31] | 1,2 | 3,2 | ≈ 5,0 | 23,5 [23,29; 23,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 29,5 | 60 [55; 65] | — | — | |
| 24,0 [23,58; 24,21] | 1,2 | 4,0 | ≈ 6,0 | 24,5 [24,29; 24,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 32,0 | 60 [55; 65] | — | — | |
| 25,8 [25,38; 26,01] | 1,2 | 4,0 | ≈ 6,0 | 26,5 [26,29; 26,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 33,8 | 60 [55; 65] | — | — | |
| 26,8 [26,38; 27,01] | 1,2 | 4,0 | ≈ 6,0 | 27,5 [27,29; 27,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 34,8 | 60 [55; 65] | — | — | |
| 27,8 [27,38; 28,01] | 1,2 | 4,0 | ≈ 6,0 | 28,5 [28,29; 28,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 35,8 | 60 [55; 65] | — | — | |
| 29,5 [29,08; 29,71] | 1,2 | 4,0 | ≈ 6,0 | 30,2 [29,95; 30,2] | 1,4 [1,4; 1,54] | ≥ 2,7 | 37,5 | 60 [55; 65] | — | — | |
| 31,4 [30,9; 31,65] | 1,2 | 4,0 | ≈ 6,0 | 32,2 [31,95; 32,2] | 1,4 [1,4; 1,54] | ≥ 2,7 | 39,4 | 60 [55; 65] | — | — | |
| 32,2 [31,7; 32,45] | 1,7 | 5,0 | ≈ 6,0 | 33,0 [32,75; 33,0] | 1,9 [1,9; 2,04] | ≥ 3,0 | 42,2 | 60 [55; 65] | — | — | |
| 33,0 [32,5; 33,25] | 1,7 | 5,0 | ≈ 8,0 | 34,0 [33,75; 34,0] | 1,9 [1,9; 2,04] | ≥ 3,0 | 43,0 | 60 [55; 65] | — | — | |
| 34,0 [33,5; 34,25] | 1,7 | 5,0 | ≈ 8,0 | 35,0 [34,75; 35,0] | 1,9 [1,9; 2,04] | ≥ 3,0 | 44,0 | 60 [55; 65] | — | — | |
| 35,0 [34,5; 35,25] | 1,7 | 5,0 | ≈ 8,0 | 36,0 [35,75; 36,0] | 1,9 [1,9; 2,04] | ≥ 3,0 | 45,0 | 60 [55; 65] | — | — | |
| 36,5 [35,72; 36,89] | 1,7 | 5,0 | ≈ 8,0 | 37,5 [37,25; 37,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 46,5 | 60 [55; 65] | — | — | |
| 38,5 [37,72; 38,89] | 1,7 | 5,0 | ≈ 8,0 | 39,5 [39,25; 39,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 48,5 | 60 [55; 65] | — | — | |
| 41,5 [40,72; 41,89] | 1,7 | 5,0 | ≈ 8,0 | 42,5 [42,25; 42,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 51,5 | 60 [55; 65] | — | — | |
| 42,5 [41,72; 42,89] | 1,7 | 5,0 | ≈ 8,0 | 43,5 [43,25; 43,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 52,5 | 60 [55; 65] | — | — | |
| 44,5 [43,72; 44,89] | 1,7 | 5,0 | ≈ 8,0 | 45,5 [45,25; 45,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 54,5 | 60 [55; 65] | — | — | |
| 45,8 [45,02; 46,19] | 2,0 | 6,0 | ≈ 8,0 | 47,0 [46,75; 47,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 57,8 | 60 [55; 65] | 2,0 | ≈ 4,2 | |
| 47,8 [47,02; 48,19] | 2,0 | 6,0 | ≈ 8,0 | 49,0 [48,75; 49,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 59,8 | 60 [55; 65] | 2,0 | ≈ 4,2 | |
| 49,8 [49,02; 50,19] | 2,0 | 6,0 | ≈ 8,0 | 51,0 [50,7; 51,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 61,8 | 60 [55; 65] | 2,0 | ≈ 4,2 | |
| 50,8 [49,88; 51,26] | 2,0 | 6,0 | ≈ 8,0 | 52,0 [51,7; 52,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 62,8 | 60 [55; 65] | 2,0 | ≈ 4,2 | |
| 51,8 [50,88; 52,26] | 2,0 | 6,0 | ≈ 8,0 | 53,0 [52,7; 53,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 63,8 | 60 [55; 65] | 2,0 | ≈ 4,2 | |
| 53,8 [52,88; 54,26] | 2,0 | 6,0 | ≈ 8,0 | 55,0 [54,7; 55,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 65,8 | — | 2,0 | ≈ 4,2 | |
| 55,8 [54,88; 56,26] | 2,0 | 6,0 | ≈ 10,0 | 57,0 [56,7; 57,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 67,8 | 90 [85; 95] | 2,0 | ≈ 4,2 | |
| 57,8 [56,88; 58,26] | 2,0 | 6,0 | ≈ 10,0 | 59,0 [58,7; 59,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 69,8 | 90 [85; 95] | 2,0 | ≈ 4,2 | |
| 60,8 [59,88; 61,26] | 2,5 | 7,0 | ≈ 10,0 | 62,0 [61,7; 62,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 74,8 | 90 [85; 95] | 2,5 | ≈ 4,9 | |
| 63,6 [62,68; 64,06] | 2,5 | 7,0 | ≈ 10,0 | 65,0 [64,7; 65,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 77,6 | 90 [85; 95] | 2,5 | ≈ 4,9 | |
| 65,6 [64,68; 66,06] | 2,5 | 7,0 | ≈ 10,0 | 67,0 [66,7; 67,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 79,6 | 90 [85; 95] | 2,5 | ≈ 4,9 | |
| 67,6 [66,68; 68,06] | 2,5 | 7,0 | ≈ 10,0 | 69,0 [68,7; 69,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 81,6 | 90 [85; 95] | 2,5 | ≈ 4,9 | |
| 70,6 [69,68; 71,06] | 2,5 | 7,0 | ≈ 10,0 | 72,0 [71,7; 72,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 84,6 | 90 [85; 95] | 2,5 | ≈ 4,9 | |
| 73,5 [72,58; 73,96] | 2,5 | 8,0 | ≈ 10,0 | 75,0 [74,7; 75,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 89,5 | 90 [85; 95] | 2,5 | ≈ 5,6 | |
| 75,0 [74,08; 75,46] | 2,5 | 8,0 | ≈ 10,0 | 76,5 [76,2; 76,5] | 2,8 [2,8; 2,94] | ≥ 5,3 | 91,0 | 90 [85; 95] | 2,5 | ≈ 5,6 | |
| 77,0 [76,08; 77,46] | 2,5 | 8,0 | ≈ 10,0 | 78,5 [78,2; 78,5] | 2,8 [2,8; 2,94] | ≥ 5,3 | 93,0 | 90 [85; 95] | 2,5 | ≈ 5,6 | |
| 79,5 [78,58; 79,96] | 2,5 | 8,0 | ≈ 10,0 | 81,5 [81,15; 81,5] | 2,8 [2,8; 2,94] | ≥ 5,3 | 95,5 | 90 [85; 95] | 2,5 | ≈ 5,6 | |
| 82,5 [81,42; 83,04] | 3,0 | 8,5 | ≈ 10,0 | 84,5 [84,15; 84,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 99,5 | 90 [85; 95] | 3,0 | ≈ 5,95 | |
| 84,5 [83,42; 85,04] | 3,0 | 8,5 | ≈ 10,0 | 86,5 [86,15; 86,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 101,5 | 90 [85; 95] | 3,0 | ≈ 5,95 | |
| 86,5 [85,42; 87,04] | 3,0 | 8,5 | ≈ 10,0 | 88,5 [88,15; 88,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 103,5 | 90 [85; 95] | 3,0 | ≈ 5,95 | |
| 89,5 [88,42; 90,04] | 3,0 | 8,5 | ≈ 10,0 | 91,5 [91,15; 91,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 106,5 | 90 [85; 95] | 3,0 | ≈ 5,95 | |
| 92,5 [91,42; 93,04] | 3,0 | 8,5 | ≈ 12,0 | 94,5 [94,15; 94,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 109,5 | 90 [85; 95] | 3,0 | ≈ 5,95 | |
| 94,5 [93,42; 95,04] | 3,0 | 8,5 | ≈ 12,0 | 96,5 [96,15; 96,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 111,5 | 90 [85; 95] | 3,0 | ≈ 5,95 | |
| 95,0 [93,92; 95,54] | 3,0 | 9,5 | ≈ 12,0 | 97,0 [96,46; 97,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 114,0 | 90 [85; 95] | 3,0 | ≈ 6,65 | |
| 98,0 [96,92; 98,54] | 3,0 | 9,5 | ≈ 12,0 | 100,0 [99,46; 100,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 117,0 | 90 [85; 95] | 3,0 | ≈ 6,65 | |
| 101,0 [99,92; 101,54] | 3,0 | 9,5 | ≈ 12,0 | 103,0 [102,46; 103,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 120,0 | 90 [85; 95] | 3,0 | ≈ 6,65 | |
| 103,0 [101,92; 103,54] | 3,0 | 9,5 | ≈ 12,0 | 105,0 [104,46; 105,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 122,0 | 90 [85; 95] | 3,0 | ≈ 6,65 | |
| 105,0 [103,92; 105,54] | 3,0 | 9,5 | ≈ 12,0 | 107,0 [106,46; 107,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 124,0 | 90 [85; 95] | 3,0 | ≈ 6,65 | |
| 108,0 [106,92; 108,54] | 3,0 | 9,5 | ≈ 12,0 | 110,0 [109,46; 110,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 127,0 | 90 [85; 95] | 3,0 | ≈ 6,65 | |
| 113,0 [111,92; 113,54] | 3,0 | 9,5 | ≈ 12,0 | 115,0 [114,46; 115,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 132,0 | 90 [85; 95] | 3,0 | ≈ 6,65 | |
| 118,0 [116,92; 118,54] | 3,0 | 9,5 | ≈ 12,0 | 120,0 [119,37; 120,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 137,0 | 90 [85; 95] | 3,0 | ≈ 6,65 | |
| 122,5 [121,24; 123,13] | 3,0 | 10,5 | ≈ 12,0 | 125,0 [124,37; 125,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 143,5 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 127,5 [126,24; 128,13] | 3,0 | 10,5 | ≈ 12,0 | 130,0 [129,37; 130,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 148,5 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 132,5 [131,24; 133,13] | 3,0 | 10,5 | ≈ 12,0 | 135,0 [134,37; 135,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 153,5 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 137,5 [136,24; 138,13] | 3,0 | 10,5 | ≈ 12,0 | 140,0 [139,37; 140,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 158,5 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 142,5 [141,24; 143,13] | 3,0 | 10,5 | ≈ 14,0 | 145,0 [144,37; 145,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 163,5 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 147,5 [146,24; 148,13] | 3,0 | 10,5 | ≈ 14,0 | 150,0 [149,37; 150,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 168,5 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 152,5 [151,24; 153,13] | 3,0 | 10,5 | ≈ 14,0 | 155,0 [154,37; 155,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 173,5 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 157,0 [155,74; 157,63] | 3,0 | 10,5 | ≈ 14,0 | 160,0 [159,37; 160,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 178,0 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 162,0 [160,74; 162,63] | 3,0 | 10,5 | ≈ 14,0 | 165,0 [164,37; 165,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 183,0 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 167,0 [165,74; 167,63] | 3,0 | 10,5 | ≈ 14,0 | 170,0 [169,37; 170,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 188,0 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 172,0 [170,74; 172,63] | 3,0 | 10,5 | ≈ 14,0 | 175,0 [174,37; 175,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 193,0 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 177,0 [175,74; 177,63] | 3,0 | 10,5 | ≈ 14,0 | 180,0 [179,37; 180,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 198,0 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 182,0 [180,56; 182,72] | 3,0 | 10,5 | ≈ 14,0 | 185,0 [184,28; 185,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 203,0 | 90 [85; 95] | 3,5 | ≈ 7,35 | |
| 192,0 [190,56; 192,72] | 3,0 | 10,5 | ≈ 14,0 | 195,0 [194,28; 195,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 213,0 | 90 [85; 95] | 3,5 | ≈ 7,35 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.
Обозначения и измерительные состояния
- d₂
- Внутренний рабочий размер свободного кольца; свободное кольцо.
- s
- Толщина кольца; свободное кольцо.
- b
- Радиальная ширина кольца; свободное кольцо.
- l
- Расстояние между концами; свободное кольцо.
- d₁
- Диаметр канавки; канавка.
- m
- Ширина канавки; канавка.
- h
- Расстояние канавки до торца; канавка.
- dконт
- Расчётный диаметр противоположного контура; свободное кольцо.
- α
- Угол среза конца; свободное кольцо.
- d₃
- Диаметр отверстия под инструмент; свободное кольцо.
- l₁
- Расстояние от конца до центра отверстия; свободное кольцо.
| s ном., мм | Класс А, мм | Класс В, мм | Класс С, мм |
|---|---|---|---|
| 0,4 | 0,4 [0,34; 0,4] | 0,4 [0,3; 0,4] | 0,4 [0,26; 0,4] |
| 0,6 | 0,6 [0,54; 0,6] | 0,6 [0,5; 0,6] | 0,6 [0,46; 0,6] |
| 0,7 | 0,7 [0,64; 0,7] | 0,7 [0,6; 0,7] | 0,7 [0,56; 0,7] |
| 0,8 | 0,8 [0,74; 0,8] | 0,8 [0,7; 0,8] | 0,8 [0,66; 0,8] |
| 1,0 | 1,0 [0,94; 1,0] | 1,0 [0,9; 1,0] | 1,0 [0,86; 1,0] |
| 1,2 | 1,2 [1,14; 1,2] | 1,2 [1,1; 1,2] | 1,2 [1,06; 1,2] |
| 1,7 | 1,7 [1,64; 1,7] | 1,7 [1,6; 1,7] | 1,7 [1,56; 1,7] |
| 2,0 | 2,0 [1,94; 2,0] | 2,0 [1,9; 2,0] | 2,0 [1,86; 2,0] |
| 2,5 | 2,5 [2,44; 2,5] | 2,5 [2,4; 2,5] | 2,5 [2,36; 2,5] |
| 3,0 | 3,0 [2,94; 3,0] | 3,0 [2,9; 3,0] | 3,0 [2,86; 3,0] |
Теоретическая масса
| d, мм | 1000 шт., кг |
|---|---|
| 4 | ≈ 0,03 |
| 5 | ≈ 0,06 |
| 6 | ≈ 0,13 |
| 7 | ≈ 0,17 |
| 8 | ≈ 0,18 |
| 9 | ≈ 0,38 |
| 10 | ≈ 0,42 |
| 12 | ≈ 0,58 |
| 13 | ≈ 0,61 |
| 14 | ≈ 0,66 |
| 15 | ≈ 0,71 |
| 16 | ≈ 1,08 |
| 17 | ≈ 1,16 |
| 18 | ≈ 1,18 |
| 19 | ≈ 1,4 |
| 20 | ≈ 1,85 |
| 22 | ≈ 2,02 |
| 23 | ≈ 2,08 |
| 24 | ≈ 2,18 |
| 25 | ≈ 2,86 |
| 26 | ≈ 2,9 |
| 28 | ≈ 3,13 |
| 29 | ≈ 3,33 |
| 30 | ≈ 3,34 |
| 32 | ≈ 3,53 |
| 34 | ≈ 3,8 |
| 35 | ≈ 7,29 |
| 36 | ≈ 7,36 |
| 37 | ≈ 7,71 |
| 38 | ≈ 7,78 |
| 40 | ≈ 8,11 |
| 42 | ≈ 8,51 |
| 45 | ≈ 9,14 |
| 46 | ≈ 9,26 |
| 48 | ≈ 9,87 |
| 50 | ≈ 14,4 |
| 52 | ≈ 15,0 |
| 54 | ≈ 15,2 |
| 55 | ≈ 15,9 |
| 56 | ≈ 16,0 |
| 58 | ≈ 16,8 |
| 60 | ≈ 17,2 |
| 62 | ≈ 17,8 |
| 65 | ≈ 22,8 |
| 68 | ≈ 28,8 |
| 70 | ≈ 29,6 |
| 72 | ≈ 30,8 |
| 75 | ≈ 31,8 |
| 78 | ≈ 38,5 |
| 80 | ≈ 38,8 |
| 82 | ≈ 40,3 |
| 85 | ≈ 41,4 |
| 88 | ≈ 45,8 |
| 90 | ≈ 52,4 |
| 92 | ≈ 54,2 |
| 95 | ≈ 55,2 |
| 98 | ≈ 55,8 |
| 100 | ≈ 56,4 |
| 102 | ≈ 73,9 |
| 105 | ≈ 74,6 |
| 108 | ≈ 77,0 |
| 110 | ≈ 78,3 |
| 112 | ≈ 81,3 |
| 115 | ≈ 81,9 |
| 120 | ≈ 85,6 |
| 125 | ≈ 89,2 |
| 130 | ≈ 103,0 |
| 135 | ≈ 107,0 |
| 140 | ≈ 114,0 |
| 145 | ≈ 115,0 |
| 150 | ≈ 118,0 |
| 155 | ≈ 123,0 |
| 160 | ≈ 127,0 |
| 165 | ≈ 131,0 |
| 170 | ≈ 135,0 |
| 175 | ≈ 139,0 |
| 180 | ≈ 143,0 |
| 185 | ≈ 147,0 |
| 190 | ≈ 151,0 |
| 200 | ≈ 159,0 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
Нормативные требования и пояснения
- Классы точности
- А, В, С
- Конструкция
- Концентрическое кольцо; не подменять эксцентрическими кольцами ГОСТ 13942/13943
- Технические требования
- ГОСТ 13944-86 — ссылка проверенного издания
Область подтверждённых данных
Класс, материал, исполнение и соответствие конкретного изделия требуют подтверждения
Ненормированные координаты контура и радиусы не могут быть восстановлены как производственный CAD
Угол окончания d=58 не задан областью на рисунке; не интерполировать
ГОСТ 13940-86 · Концентрическое кольцо, исполнения 1 и 2 · d = 30 мм
Переиздание сентября 1988 года с Изменением № 1 (ИУС 11–88)
Исходный пример; справочный лист, не чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр вала | 30 | — | — | мм | Это размер посадочного вала/отверстия; не измеренный свободный размер кольца. |
| Внутренний рабочий размер свободного кольца | 27,8 | 27,38 | 28,01 | мм | |
| Толщина кольца | 1,2 | — | — | мм | Численные границы приведены отдельно для классов A, B, C; неизвестный класс нельзя автоматически считать A. |
| Радиальная ширина кольца | 4,0 | — | — | мм | Для исполнения из плющеной ленты допускается допуск на сортамент (§1.9 ГОСТ 13944); он не выбран без данных исполнения. |
| Расстояние между концами | ≈ 6,0 | — | — | мм | Размер допускается корректировать при изготовлении; не строгая граница. |
| Диаметр канавки | 28,5 | 28,29 | 28,5 | мм | |
| Ширина канавки | 1,4 | 1,4 | 1,54 | мм | |
| Расстояние канавки до торца | — | 2,3 | — | мм | |
| Теоретическая масса 1000 стальных колец | ≈ 3,34 | — | — | кг/1000 шт. | Справочная масса; не признак материала или покрытия измеряемого образца. |
| Диаметр отверстия под инструмент | — | — | — | мм | Прочерк означает отсутствие табличного значения; для допустимых вариантов с отверстиями. Не трактовать как нуль. Численное значение не установлено. |
| Расчётный диаметр противоположного контура | 35,8 | — | — | мм | Только построение концентрического номинального контура; не отдельный нормированный диаметр и не полный габарит концов. |
| Расстояние от конца до центра отверстия | — | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. Численное значение не установлено. |
| Угол среза конца | 60 | 55 | 65 | ° | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
d — диаметр вала. d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам. Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения. Контур условный; изготовительный чертёж по этой схеме не восстанавливается. Класс точности не выбран. Номинал толщины показан без назначения границ одного из классов А, В или С.
