Стопорные кольца · размеры и определение по образцу
ГОСТ 13942-86
Наружные эксцентрические стопорные кольца

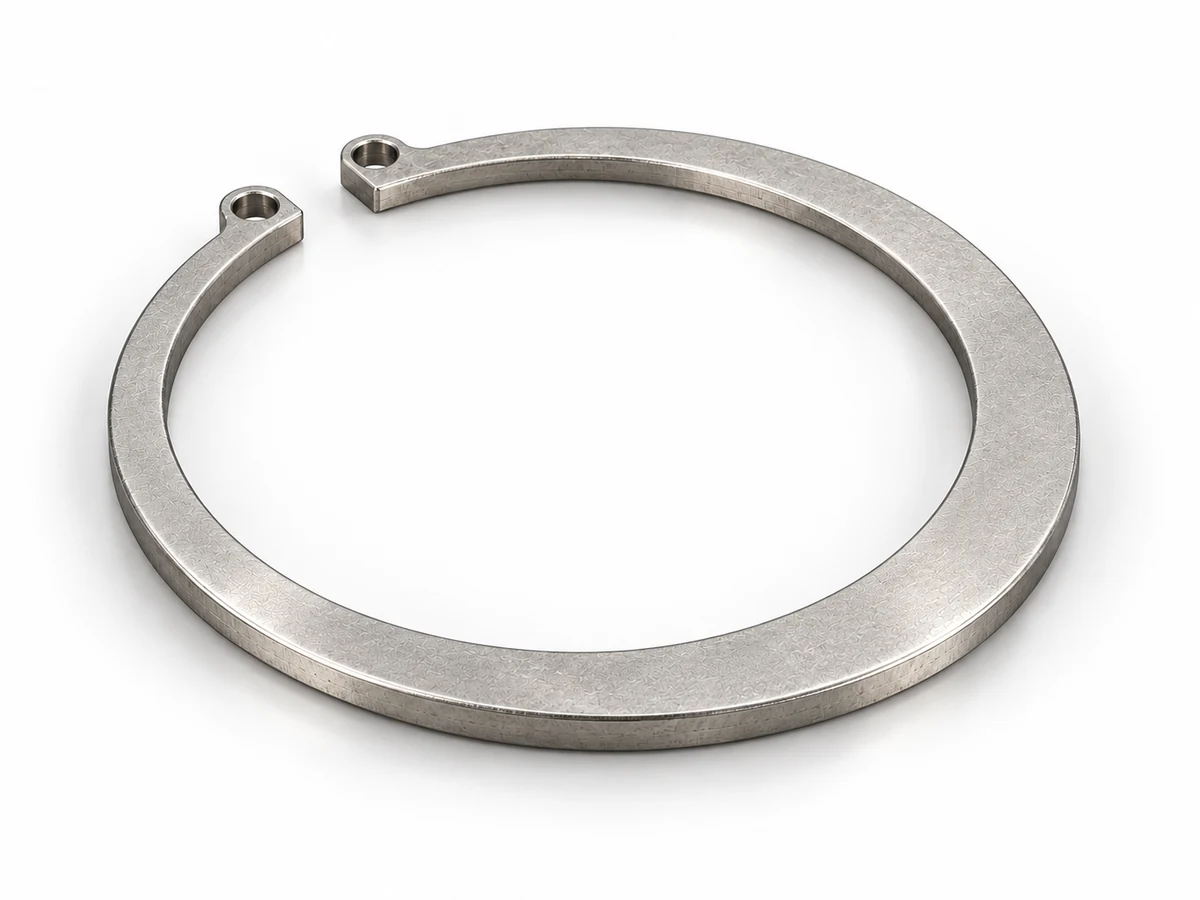

Кольцо удерживает детали от осевого смещения на валу. Условный d — диаметр вала; внутренний размер свободного кольца d₂ меньше него.
Кольцо передо мной, размер не знаю
Определить кольцо по образцу
Сравните форму и введите доступные замеры свободной, ненагруженной детали. Можно начать с одного размера. Назначение, стандарт и номинал заранее знать не нужно.
Знаю стандарт или условный размер →
Примеры без экранного масштаба. Отверстия, ушки и разрез зависят от конструкции и размера; один признак не доказывает стандарт. У эксцентрического кольца радиальная ширина меняется, осевая толщина — другой размер.
Загрузка определителя. Основные схемы и таблицы карточек доступны независимо от JavaScript.
Единственный совместимый вариант в базе не доказывает стандарт изготовления, материал, твёрдость, покрытие, происхождение или пригодность под нагрузку. Если вариантов нет, проверьте точки контакта, единицы и свободное состояние; неизвестная деталь может быть вне проверенной базы.
Размер и схема кольца
Загрузка подбора. Исходный пример и полные таблицы доступны ниже.

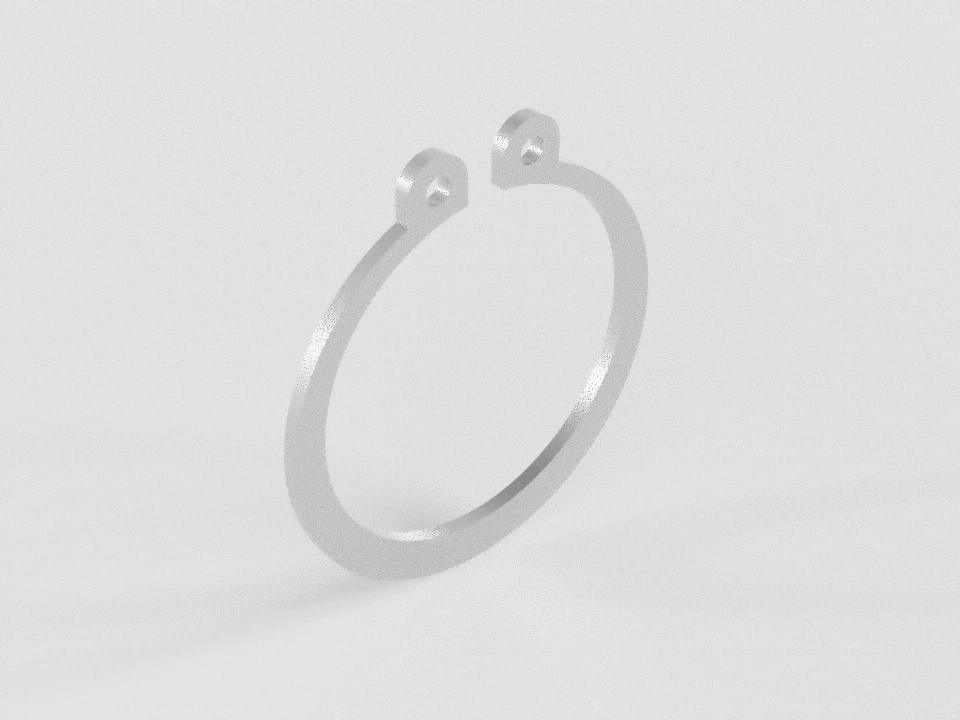

Исходный пример: ГОСТ 13942-86 · Эксцентрическое кольцо · d = 30 мм.
Условный посадочный диаметр и свободный размер кольца — разные величины. Схема условная, не чертёж для изготовления.
Выберите размер на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр вала | 30 | — | — | мм | Это размер посадочного вала/отверстия; не измеренный свободный размер кольца. |
| Внутренний рабочий размер свободного кольца | 27,8 | 27,38 | 28,01 | мм | |
| Толщина кольца | 1,2 | — | — | мм | Численные границы приведены отдельно для классов A, B, C; неизвестный класс нельзя автоматически считать A. |
| Ширина спинки | ≈ 3,5 | — | — | мм | Разрешена корректировка при изготовлении; не строгая граница. |
| Расстояние между концами | ≈ 3,0 | — | — | мм | Размер допускается корректировать при изготовлении; не строгая граница. |
| Диаметр канавки | 28,5 | 28,29 | 28,5 | мм | |
| Ширина канавки | 1,4 | 1,4 | 1,54 | мм | |
| Расстояние канавки до торца | — | 2,3 | — | мм | |
| Теоретическая масса 1000 стальных колец | ≈ 3,102 | — | — | кг/1000 шт. | Справочная масса; не признак материала или покрытия измеряемого образца. |
| Диаметр отверстия под инструмент | 2,0 | — | — | мм | Прочерк означает отсутствие табличного значения; для допустимых вариантов с отверстиями. Не трактовать как нуль. |
| Наружный приблизительный контур свободного кольца | ≈ 32,8 | — | — | мм | Не габарит по ушкам. Самостоятельный табличный размер; не вычислять через d2 ± 2*b. |
| Ширина конца | — | — | 5,0 | мм | У изделий, спроектированных до 01.01.1988, разрешена большая a при сохранении собираемости (§2, примечание 2). |
| Радиус конца | — | — | 1,0 | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Радиус перехода | ≈ 3,0 | — | — | мм | Разрешена корректировка при изготовлении. |
| Эксцентриситет контуров | ≈ 1,0 | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Наружный монтажный габарит разведённого кольца | — | 41,0 | — | мм | Монтажное состояние; не применять к измерению свободного кольца. Контур с ушками, не d2. |
| Расстояние центра отверстия до конца альтернативного исполнения | ≈ 2,5 | — | — | мм | a в таблице — верхняя граница; размер зависит от фактической ширины конца. |
Условия выбранной строки
- d — диаметр вала.
- d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам.
- Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения.
- Контур условный; изготовительный чертёж по этой схеме не восстанавливается.
- Класс точности не выбран. Номинал толщины показан без назначения границ одного из классов А, В или С.
Измерение снятого кольца
d — диаметр вала.
d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам.
Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения.
Измеряйте без деформации от усилия инструмента. Укажите погрешность своего измерения; окно поиска не является допуском стандарта. Не смешивайте свободный рабочий диаметр, габарит с ушками, просвет при монтаже и диаметр канавки.
Полные проверенные таблицы
ГОСТ 13942-86 · Переиздание сентября 1988 года с Изменением № 1 (ИУС 11–88) · Эксцентрическое кольцо
Полная таблица указанного издания: 81 рядов, d=4–200 мм. Класс А, В или С задаётся отдельно.
| d, мм | d₂, мм | s, мм | b, мм | d₁, мм | m, мм | h, мм | d₄, мм | d₃, мм | a, мм | r₁, мм | e, мм | D, мм | l, мм | r2, мм | l₂, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,5 [3,35; 3,575] | 0,4 | ≈ 0,9 | 3,6 [3,525; 3,6] | 0,5 [0,5; 0,64] | ≥ 0,6 | 1,0 | ≈ 4,96 | ≤ 2,2 | ≈ 1,6 | ≈ 0,17 | ≥ 8,8 | — | — | — | |
| 4,5 [4,35; 4,575] | 0,6 | ≈ 1,1 | 4,6 [4,525; 4,6] | 0,7 [0,7; 0,84] | ≥ 0,6 | 1,0 | ≈ 6,16 | ≤ 2,5 | ≈ 1,6 | ≈ 0,27 | ≥ 10,7 | — | — | — | |
| 5,4 [5,25; 5,475] | 0,7 | ≈ 1,3 | 5,6 [5,525; 5,6] | 0,8 [0,8; 0,94] | ≥ 0,6 | 1,15 | ≈ 7,34 | ≤ 2,7 | ≈ 1,8 | ≈ 0,33 | ≥ 12,2 | — | — | — | |
| 6,4 [6,22; 6,49] | 0,8 | ≈ 1,4 | 6,6 [6,51; 6,6] | 0,9 [0,9; 1,04] | ≥ 0,6 | 1,2 | ≈ 8,54 | ≤ 3,1 | ≈ 2,0 | ≈ 0,33 | ≥ 13,8 | — | — | — | |
| 7,2 [7,02; 7,29] | 0,8 | ≈ 1,5 | 7,5 [7,41; 7,5] | 1,2 [1,2; 1,34] | ≥ 0,75 | 1,2 | ≈ 9,3 | ≤ 3,2 | ≈ 2,0 | ≈ 0,45 | ≥ 15,2 | — | — | — | |
| 8,2 [8,02; 8,29] | 0,8 | ≈ 1,7 | 8,5 [8,41; 8,5] | 1,2 [1,2; 1,34] | ≥ 0,75 | 1,2 | ≈ 10,6 | ≤ 3,3 | ≈ 2,0 | ≈ 0,5 | ≥ 16,4 | — | — | — | |
| 9,2 [8,9; 9,35] | 1,0 | ≈ 1,8 | 9,5 [9,41; 9,5] | 1,2 [1,2; 1,34] | ≥ 0,75 | 1,5 | ≈ 11,8 | ≤ 3,3 | ≈ 1,5 | ≈ 0,5 | ≥ 17,6 | ≈ 2,0 | ≤ 1,0 | ≈ 1,65 | |
| 10,2 [9,84; 10,38] | 1,0 | ≈ 1,8 | 10,5 [10,39; 10,5] | 1,2 [1,2; 1,34] | ≥ 1,1 | 1,5 | ≈ 12,8 | ≤ 3,3 | ≈ 2,0 | ≈ 0,5 | ≥ 18,6 | ≈ 3,0 | ≤ 1,0 | ≈ 1,65 | |
| 11,0 [10,64; 11,18] | 1,0 | ≈ 1,8 | 11,3 [11,19; 11,3] | 1,2 [1,2; 1,34] | ≥ 1,1 | 1,7 | ≈ 13,6 | ≤ 3,3 | ≈ 2,0 | ≈ 0,5 | ≥ 19,6 | ≈ 3,0 | ≤ 1,0 | ≈ 1,65 | |
| 11,9 [11,54; 12,08] | 1,0 | ≈ 2,0 | 12,2 [12,09; 12,2] | 1,2 [1,2; 1,34] | ≥ 1,2 | 1,7 | ≈ 14,7 | ≤ 3,4 | ≈ 2,0 | ≈ 0,6 | ≥ 20,8 | ≈ 3,0 | ≤ 1,0 | ≈ 1,7 | |
| 12,9 [12,54; 13,08] | 1,0 | ≈ 2,1 | 13,2 [13,09; 13,2] | 1,2 [1,2; 1,34] | ≥ 1,2 | 1,7 | ≈ 15,9 | ≤ 3,5 | ≈ 2,0 | ≈ 0,6 | ≥ 22,0 | ≈ 3,0 | ≤ 1,0 | ≈ 1,75 | |
| 13,8 [13,44; 13,98] | 1,0 | ≈ 2,2 | 14,1 [13,99; 14,1] | 1,2 [1,2; 1,34] | ≥ 1,4 | 1,7 | ≈ 17,0 | ≤ 3,6 | ≈ 2,0 | ≈ 0,6 | ≥ 23,2 | ≈ 3,0 | ≤ 1,0 | ≈ 1,8 | |
| 14,7 [14,34; 14,88] | 1,2 | ≈ 2,2 | 15,0 [14,89; 15,0] | 1,4 [1,4; 1,54] | ≥ 1,5 | 1,7 | ≈ 17,9 | ≤ 3,7 | ≈ 2,5 | ≈ 0,6 | ≥ 24,4 | ≈ 3,0 | ≤ 1,0 | ≈ 1,85 | |
| 15,7 [15,34; 15,88] | 1,2 | ≈ 2,3 | 16,0 [15,89; 16,0] | 1,4 [1,4; 1,54] | ≥ 1,5 | 1,7 | ≈ 19,1 | ≤ 3,8 | ≈ 2,5 | ≈ 0,6 | ≥ 25,6 | ≈ 3,0 | ≤ 1,0 | ≈ 1,9 | |
| 16,5 [16,14; 16,68] | 1,2 | ≈ 2,4 | 16,8 [16,69; 16,8] | 1,4 [1,4; 1,54] | ≥ 1,8 | 2,0 | ≈ 19,9 | ≤ 3,9 | ≈ 2,5 | ≈ 0,7 | ≥ 26,8 | ≈ 3,0 | ≤ 1,0 | ≈ 1,95 | |
| 17,5 [17,14; 17,68] | 1,2 | ≈ 2,5 | 17,8 [17,69; 17,8] | 1,4 [1,4; 1,54] | ≥ 1,8 | 2,0 | ≈ 21,1 | ≤ 3,9 | ≈ 2,5 | ≈ 0,7 | ≥ 27,8 | ≈ 3,0 | ≤ 1,0 | ≈ 1,95 | |
| 18,2 [17,78; 18,41] | 1,2 | ≈ 2,6 | 18,6 [18,39; 18,6] | 1,4 [1,4; 1,54] | ≥ 2,1 | 2,0 | ≈ 21,8 | ≤ 4,0 | ≈ 3,0 | ≈ 0,8 | ≥ 29,0 | ≈ 3,0 | ≤ 1,0 | ≈ 2,0 | |
| 20,2 [19,78; 20,41] | 1,2 | ≈ 2,8 | 20,6 [20,39; 20,6] | 1,4 [1,4; 1,54] | ≥ 2,1 | 2,0 | ≈ 24,2 | ≤ 4,2 | ≈ 3,0 | ≈ 0,8 | ≥ 31,4 | ≈ 3,0 | ≤ 1,0 | ≈ 2,1 | |
| 21,1 [20,68; 21,31] | 1,2 | ≈ 2,9 | 21,5 [21,29; 21,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 25,3 | ≤ 4,3 | ≈ 3,0 | ≈ 0,8 | ≥ 32,4 | ≈ 3,0 | ≤ 1,0 | ≈ 2,15 | |
| 22,1 [21,68; 22,31] | 1,2 | ≈ 3,0 | 22,5 [22,29; 22,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 26,3 | ≤ 4,4 | ≈ 3,0 | ≈ 0,9 | ≥ 33,8 | ≈ 3,0 | ≤ 1,0 | ≈ 2,2 | |
| 23,1 [22,68; 23,31] | 1,2 | ≈ 3,0 | 23,5 [23,29; 23,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 27,3 | ≤ 4,4 | ≈ 3,0 | ≈ 0,9 | ≥ 34,8 | ≈ 3,0 | ≤ 1,0 | ≈ 2,2 | |
| 24,0 [23,58; 24,21] | 1,2 | ≈ 3,1 | 24,5 [24,29; 24,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 28,2 | ≤ 4,5 | ≈ 3,0 | ≈ 1,0 | ≥ 36,0 | ≈ 3,0 | ≤ 1,0 | ≈ 2,25 | |
| 25,8 [25,38; 26,01] | 1,2 | ≈ 3,2 | 26,5 [26,29; 26,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 30,2 | ≤ 4,7 | ≈ 3,0 | ≈ 1,0 | ≥ 38,4 | ≈ 3,0 | ≤ 1,0 | ≈ 2,35 | |
| 26,8 [26,38; 27,01] | 1,2 | ≈ 3,4 | 27,5 [27,29; 27,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 31,6 | ≤ 4,8 | ≈ 3,0 | ≈ 1,0 | ≥ 39,6 | ≈ 3,0 | ≤ 1,0 | ≈ 2,4 | |
| 27,8 [27,38; 28,01] | 1,2 | ≈ 3,5 | 28,5 [28,29; 28,5] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 32,8 | ≤ 5,0 | ≈ 3,0 | ≈ 1,0 | ≥ 41,0 | ≈ 3,0 | ≤ 1,0 | ≈ 2,5 | |
| 29,5 [29,08; 29,71] | 1,2 | ≈ 3,6 | 30,2 [29,95; 30,2] | 1,4 [1,4; 1,54] | ≥ 2,7 | 2,5 | ≈ 34,5 | ≤ 5,2 | ≈ 3,0 | ≈ 1,1 | ≥ 43,4 | ≈ 3,0 | ≤ 2,0 | ≈ 2,6 | |
| 31,4 [30,9; 31,65] | 1,2 | ≈ 3,8 | 32,0 [31,75; 32,0] | 1,4 [1,4; 1,54] | ≥ 2,7 | 2,5 | ≈ 36,8 | ≤ 5,4 | ≈ 3,0 | ≈ 1,1 | ≥ 45,8 | ≈ 3,0 | ≤ 2,0 | ≈ 2,7 | |
| 32,2 [31,7; 32,45] | 1,7 | ≈ 3,9 | 33,0 [32,75; 33,0] | 1,9 [1,9; 2,04] | ≥ 3,0 | 2,5 | ≈ 37,6 | ≤ 5,6 | ≈ 3,0 | ≈ 1,2 | ≥ 47,2 | ≈ 5,0 | ≤ 2,0 | ≈ 2,8 | |
| 33,0 [32,5; 33,25] | 1,7 | ≈ 4,0 | 34,0 [33,75; 34,0] | 1,9 [1,9; 2,04] | ≥ 3,0 | 2,5 | ≈ 38,6 | ≤ 5,6 | ≈ 3,0 | ≈ 1,2 | ≥ 48,2 | ≈ 5,0 | ≤ 2,0 | ≈ 2,8 | |
| 34,0 [33,5; 34,25] | 1,7 | ≈ 4,1 | 35,0 [34,75; 35,0] | 1,9 [1,9; 2,04] | ≥ 3,0 | 2,5 | ≈ 39,8 | ≤ 5,7 | ≈ 3,0 | ≈ 1,2 | ≥ 49,2 | ≈ 5,0 | ≤ 2,0 | ≈ 2,85 | |
| 35,0 [34,5; 35,25] | 1,7 | ≈ 4,2 | 36,0 [35,75; 36,0] | 1,9 [1,9; 2,04] | ≥ 3,0 | 2,5 | ≈ 40,6 | ≤ 5,8 | ≈ 3,0 | ≈ 1,4 | ≥ 50,6 | ≈ 5,0 | ≤ 2,0 | ≈ 2,9 | |
| 36,5 [35,72; 36,89] | 1,7 | ≈ 4,4 | 37,5 [37,25; 37,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 42,5 | ≤ 6,0 | ≈ 3,0 | ≈ 1,4 | ≥ 53,0 | ≈ 5,0 | ≤ 2,0 | ≈ 3,0 | |
| 38,5 [37,72; 38,89] | 1,7 | ≈ 4,5 | 39,5 [39,25; 39,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 44,7 | ≤ 6,5 | ≈ 3,0 | ≈ 1,4 | ≥ 56,0 | ≈ 5,0 | ≤ 2,0 | ≈ 3,25 | |
| 41,5 [40,72; 41,89] | 1,7 | ≈ 4,7 | 42,5 [42,25; 42,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 48,1 | ≤ 6,7 | ≈ 3,0 | ≈ 1,4 | ≥ 59,4 | ≈ 5,0 | ≤ 2,0 | ≈ 3,35 | |
| 42,5 [41,72; 42,89] | 1,7 | ≈ 4,8 | 43,5 [43,25; 43,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 49,3 | ≤ 6,8 | ≈ 3,0 | ≈ 1,4 | ≥ 61,4 | ≈ 5,0 | ≤ 2,0 | ≈ 3,4 | |
| 44,5 [43,72; 44,89] | 1,7 | ≈ 5,0 | 45,5 [45,25; 45,5] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 51,7 | ≤ 6,9 | ≈ 3,0 | ≈ 1,4 | ≥ 62,8 | ≈ 5,0 | ≤ 2,0 | ≈ 3,45 | |
| 45,8 [45,02; 46,19] | 2,0 | ≈ 5,1 | 47,0 [46,75; 47,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 2,5 | ≈ 53,0 | ≤ 6,9 | ≈ 4,0 | ≈ 1,5 | ≥ 64,8 | ≈ 5,0 | ≤ 2,0 | ≈ 3,45 | |
| 47,8 [47,02; 48,19] | 2,0 | ≈ 5,2 | 49,0 [48,75; 49,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 2,5 | ≈ 55,2 | ≤ 7,0 | ≈ 4,0 | ≈ 1,5 | ≥ 67,0 | ≈ 5,0 | ≤ 2,0 | ≈ 3,5 | |
| 49,8 [49,02; 50,19] | 2,0 | ≈ 5,3 | 51,0 [50,7; 51,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 2,5 | ≈ 57,4 | ≤ 7,0 | ≈ 4,0 | ≈ 1,5 | ≥ 68,0 | ≈ 6,0 | ≤ 2,0 | ≈ 3,5 | |
| 50,8 [49,88; 51,26] | 2,0 | ≈ 5,4 | 52,0 [51,7; 52,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 2,5 | ≈ 58,6 | ≤ 7,2 | ≈ 4,0 | ≈ 1,5 | ≥ 70,4 | ≈ 6,0 | ≤ 2,0 | ≈ 3,6 | |
| 51,8 [50,88; 52,26] | 2,0 | ≈ 5,5 | 53,0 [52,7; 53,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 2,5 | ≈ 59,8 | ≤ 7,3 | ≈ 4,0 | ≈ 1,5 | ≥ 71,6 | ≈ 6,0 | ≤ 2,0 | ≈ 3,65 | |
| 53,8 [52,88; 54,26] | 2,0 | ≈ 5,6 | 55,0 [54,7; 55,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 2,5 | ≈ 61,6 | ≤ 7,3 | ≈ 4,0 | ≈ 1,7 | ≥ 73,6 | ≈ 6,0 | ≤ 2,0 | ≈ 3,65 | |
| 55,8 [54,88; 56,26] | 2,0 | ≈ 5,8 | 57,0 [56,7; 57,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 2,5 | ≈ 64,0 | ≤ 7,4 | ≈ 4,0 | ≈ 1,7 | ≥ 75,8 | ≈ 6,0 | ≤ 2,0 | ≈ 3,7 | |
| 57,8 [56,88; 58,26] | 2,0 | ≈ 6,0 | 59,0 [58,7; 59,0] | 2,2 [2,2; 2,34] | ≥ 4,5 | 2,5 | ≈ 66,4 | ≤ 7,5 | ≈ 4,0 | ≈ 1,7 | ≥ 78,0 | ≈ 6,0 | ≤ 2,0 | ≈ 3,75 | |
| 60,8 [59,88; 61,26] | 2,5 | ≈ 6,3 | 62,0 [61,7; 62,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 3,0 | ≈ 70,0 | ≤ 7,8 | ≈ 4,0 | ≈ 1,7 | ≥ 81,6 | ≈ 6,0 | ≤ 2,0 | ≈ 3,9 | |
| 63,6 [62,68; 64,06] | 2,5 | ≈ 6,5 | 65,0 [64,7; 65,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 3,0 | ≈ 73,2 | ≤ 8,0 | ≈ 4,0 | ≈ 1,7 | ≥ 85,0 | ≈ 6,0 | ≤ 2,0 | ≈ 4,0 | |
| 65,6 [64,68; 66,06] | 2,5 | ≈ 6,6 | 67,0 [66,7; 67,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 3,0 | ≈ 75,4 | ≤ 8,1 | ≈ 4,0 | ≈ 1,7 | ≥ 87,2 | ≈ 6,0 | ≤ 2,0 | ≈ 4,05 | |
| 67,6 [66,68; 68,06] | 2,5 | ≈ 6,8 | 69,0 [68,7; 69,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 3,0 | ≈ 77,8 | ≤ 8,2 | ≈ 4,0 | ≈ 1,7 | ≥ 89,4 | ≈ 6,0 | ≤ 2,0 | ≈ 4,1 | |
| 70,6 [69,68; 71,06] | 2,5 | ≈ 7,0 | 72,0 [71,7; 72,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 3,0 | ≈ 80,6 | ≤ 8,4 | ≈ 4,0 | ≈ 2,0 | ≥ 92,8 | ≈ 6,0 | ≤ 2,0 | ≈ 4,2 | |
| 73,5 [72,58; 73,96] | 2,5 | ≈ 7,3 | 75,0 [74,7; 75,0] | 2,8 [2,8; 2,94] | ≥ 4,5 | 3,0 | ≈ 84,1 | ≤ 8,6 | ≈ 4,0 | ≈ 2,0 | ≥ 96,2 | ≈ 6,0 | ≤ 2,0 | ≈ 4,3 | |
| 75,0 [74,08; 75,46] | 2,5 | ≈ 7,4 | 76,5 [76,2; 76,5] | 2,8 [2,8; 2,94] | ≥ 5,3 | 3,0 | ≈ 85,8 | ≤ 8,6 | ≈ 4,0 | ≈ 2,0 | ≥ 98,2 | ≈ 6,0 | ≤ 2,0 | ≈ 4,3 | |
| 77,0 [76,08; 77,46] | 2,5 | ≈ 7,6 | 78,5 [78,2; 78,5] | 2,8 [2,8; 2,94] | ≥ 5,3 | 3,0 | ≈ 88,2 | ≤ 8,7 | ≈ 4,0 | ≈ 2,0 | ≥ 101,0 | ≈ 6,0 | ≤ 2,0 | ≈ 4,35 | |
| 79,5 [78,58; 79,96] | 2,5 | ≈ 7,8 | 81,5 [81,15; 81,5] | 2,8 [2,8; 2,94] | ≥ 5,3 | 3,5 | ≈ 91,1 | ≤ 8,7 | ≈ 4,0 | ≈ 2,0 | ≥ 104,0 | ≈ 6,0 | ≤ 2,0 | ≈ 4,35 | |
| 82,5 [81,42; 83,04] | 3,0 | ≈ 8,0 | 84,5 [84,15; 84,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 3,5 | ≈ 94,5 | ≤ 8,8 | ≈ 4,0 | ≈ 2,0 | ≥ 107,0 | ≈ 6,0 | ≤ 2,0 | ≈ 4,4 | |
| 84,5 [83,42; 85,04] | 3,0 | ≈ 8,2 | 86,5 [86,15; 86,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 3,5 | ≈ 96,5 | ≤ 8,8 | ≈ 4,0 | ≈ 2,2 | ≥ 109,0 | ≈ 6,0 | ≤ 2,0 | ≈ 4,4 | |
| 86,5 [85,42; 87,04] | 3,0 | ≈ 8,3 | 88,5 [88,15; 88,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 3,5 | ≈ 98,7 | ≤ 8,8 | ≈ 4,0 | ≈ 2,2 | ≥ 110,0 | ≈ 6,0 | ≤ 2,0 | ≈ 4,4 | |
| 89,5 [88,42; 90,04] | 3,0 | ≈ 8,6 | 91,5 [91,15; 91,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 3,5 | ≈ 102,3 | ≤ 9,4 | ≈ 4,0 | ≈ 2,2 | ≥ 115,0 | ≈ 6,0 | ≤ 2,0 | ≈ 4,7 | |
| 92,5 [91,42; 93,04] | 3,0 | ≈ 8,9 | 94,5 [94,15; 94,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 3,5 | ≈ 105,9 | ≤ 9,5 | ≈ 4,0 | ≈ 2,2 | ≥ 120,0 | ≈ 6,0 | ≤ 2,0 | ≈ 4,75 | |
| 94,5 [93,42; 95,04] | 3,0 | ≈ 9,0 | 96,5 [96,15; 96,5] | 3,4 [3,4; 3,58] | ≥ 5,3 | 3,5 | ≈ 108,1 | ≤ 9,6 | ≈ 4,0 | ≈ 2,2 | ≥ 121,0 | ≈ 8,0 | ≤ 3,0 | ≈ 4,8 | |
| 95,0 [93,92; 95,54] | 3,0 | ≈ 9,1 | 97,0 [96,46; 97,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,5 | ≈ 108,2 | ≤ 9,7 | ≈ 4,0 | ≈ 2,5 | ≥ 126,0 | ≈ 8,0 | ≤ 3,0 | ≈ 4,85 | |
| 98,0 [96,92; 98,54] | 3,0 | ≈ 9,3 | 100,0 [99,46; 100,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,5 | ≈ 111,6 | ≤ 9,9 | ≈ 4,0 | ≈ 2,5 | ≥ 128,0 | ≈ 8,0 | ≤ 3,0 | ≈ 4,95 | |
| 101,0 [99,92; 101,54] | 3,0 | ≈ 9,4 | 103,0 [102,46; 103,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,5 | ≈ 114,8 | ≤ 10,0 | ≈ 4,0 | ≈ 2,5 | ≥ 129,0 | ≈ 8,0 | ≤ 3,0 | ≈ 5,0 | |
| 103,0 [101,92; 103,54] | 3,0 | ≈ 9,6 | 105,0 [104,46; 105,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,5 | ≈ 117,2 | ≤ 10,1 | ≈ 4,0 | ≈ 2,5 | ≥ 132,0 | ≈ 8,0 | ≤ 3,0 | ≈ 5,05 | |
| 105,0 [103,92; 105,54] | 3,0 | ≈ 9,7 | 107,0 [106,46; 107,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,5 | ≈ 119,4 | ≤ 10,2 | ≈ 4,0 | ≈ 2,5 | ≥ 133,0 | ≈ 8,0 | ≤ 3,0 | ≈ 5,1 | |
| 108,0 [106,92; 108,54] | 3,0 | ≈ 9,8 | 110,0 [109,46; 110,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,5 | ≈ 122,6 | ≤ 10,6 | ≈ 4,0 | ≈ 2,5 | ≥ 138,0 | ≈ 8,0 | ≤ 3,0 | ≈ 5,3 | |
| 113,0 [111,92; 113,54] | 3,0 | ≈ 10,2 | 115,0 [114,46; 115,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,5 | ≈ 128,4 | ≤ 11,0 | ≈ 4,0 | ≈ 2,5 | ≥ 143,0 | ≈ 8,0 | ≤ 3,0 | ≈ 5,5 | |
| 118,0 [116,92; 118,54] | 3,0 | ≈ 10,4 | 120,0 [119,37; 120,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 133,2 | ≤ 11,4 | ≈ 5,0 | ≈ 2,8 | ≥ 149,0 | ≈ 8,0 | ≤ 3,0 | ≈ 5,7 | |
| 122,5 [121,24; 123,13] | 3,0 | ≈ 10,7 | 125,0 [124,37; 125,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 138,3 | ≤ 11,6 | ≈ 5,0 | ≈ 2,8 | ≥ 155,0 | ≈ 8,0 | ≤ 3,0 | ≈ 5,8 | |
| 127,5 [126,24; 128,13] | 3,0 | ≈ 11,0 | 130,0 [129,37; 130,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 143,9 | ≤ 11,8 | ≈ 5,0 | ≈ 2,8 | ≥ 160,0 | ≈ 8,0 | ≤ 3,0 | ≈ 5,9 | |
| 132,5 [131,24; 133,13] | 3,0 | ≈ 11,2 | 135,0 [134,37; 135,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 149,3 | ≤ 12,0 | ≈ 5,0 | ≈ 2,8 | ≥ 165,0 | ≈ 8,0 | ≤ 3,0 | ≈ 6,0 | |
| 137,5 [136,24; 138,13] | 3,0 | ≈ 11,5 | 140,0 [139,37; 140,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 154,9 | ≤ 12,2 | ≈ 5,0 | ≈ 2,8 | ≥ 171,0 | ≈ 8,0 | ≤ 3,0 | ≈ 6,1 | |
| 142,5 [141,24; 143,13] | 3,0 | ≈ 11,8 | 145,0 [144,37; 145,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 160,5 | ≤ 13,0 | ≈ 5,0 | ≈ 2,8 | ≥ 177,0 | ≈ 8,0 | ≤ 3,0 | ≈ 6,5 | |
| 147,5 [146,24; 148,13] | 3,0 | ≈ 12,0 | 150,0 [149,37; 150,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 166,3 | ≤ 13,0 | ≈ 5,0 | ≈ 3,1 | ≥ 182,0 | ≈ 8,0 | ≤ 3,0 | ≈ 6,5 | |
| 152,5 [151,24; 153,13] | 3,0 | ≈ 12,2 | 155,0 [154,37; 155,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 170,7 | ≤ 13,3 | ≈ 5,0 | ≈ 3,1 | ≥ 188,0 | ≈ 8,0 | ≤ 3,0 | ≈ 6,65 | |
| 157,0 [155,74; 157,63] | 3,0 | ≈ 12,5 | 160,0 [159,37; 160,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 175,8 | ≤ 13,5 | ≈ 5,0 | ≈ 3,1 | ≥ 193,0 | ≈ 8,0 | ≤ 3,0 | ≈ 6,75 | |
| 162,0 [160,74; 162,63] | 3,0 | ≈ 12,9 | 165,0 [164,37; 165,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 181,6 | — | — | ≈ 3,1 | ≥ 197,0 | ≈ 8,0 | — | ≈ 4,69 | |
| 167,0 [165,74; 167,63] | 3,0 | ≈ 12,9 | 170,0 [169,37; 170,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 186,6 | — | — | ≈ 3,1 | ≥ 202,0 | ≈ 8,0 | — | ≈ 4,69 | |
| 172,0 [170,74; 172,63] | 3,0 | ≈ 13,5 | 175,0 [174,37; 175,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 192,8 | — | — | ≈ 3,1 | ≥ 208,0 | ≈ 8,0 | — | ≈ 5,11 | |
| 177,0 [175,74; 177,63] | 3,0 | ≈ 13,5 | 180,0 [179,37; 180,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 197,8 | — | — | ≈ 3,1 | ≥ 213,0 | ≈ 8,0 | — | ≈ 5,11 | |
| 182,0 [180,56; 182,72] | 3,0 | ≈ 14,0 | 185,0 [184,28; 185,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 203,8 | — | — | ≈ 3,1 | ≥ 219,0 | ≈ 8,0 | — | ≈ 5,46 | |
| 192,0 [190,56; 192,72] | 3,0 | ≈ 14,0 | 195,0 [194,28; 195,0] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 213,8 | — | — | ≈ 3,1 | ≥ 229,0 | ≈ 8,0 | — | ≈ 5,46 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.

Обозначения и измерительные состояния
- d₂
- Внутренний рабочий размер свободного кольца; свободное кольцо.
- s
- Толщина кольца; свободное кольцо.
- b
- Ширина спинки; свободное кольцо.
- d₁
- Диаметр канавки; канавка.
- m
- Ширина канавки; канавка.
- h
- Расстояние канавки до торца; канавка.
- d₄
- Диаметр отверстия под инструмент; свободное кольцо.
- d₃
- Наружный приблизительный контур свободного кольца; свободное кольцо.
- a
- Ширина конца; свободное кольцо.
- r₁
- Радиус перехода; свободное кольцо.
- e
- Эксцентриситет контуров; свободное кольцо.
- D
- Наружный монтажный габарит разведённого кольца; монтажное состояние.
- l
- Расстояние между концами; свободное кольцо.
- r2
- Радиус конца; свободное кольцо.
- l₂
- Расстояние центра отверстия до конца; свободное кольцо.
| s ном., мм | Класс А, мм | Класс В, мм | Класс С, мм |
|---|---|---|---|
| 0,4 | 0,4 [0,34; 0,4] | 0,4 [0,3; 0,4] | 0,4 [0,26; 0,4] |
| 0,6 | 0,6 [0,54; 0,6] | 0,6 [0,5; 0,6] | 0,6 [0,46; 0,6] |
| 0,7 | 0,7 [0,64; 0,7] | 0,7 [0,6; 0,7] | 0,7 [0,56; 0,7] |
| 0,8 | 0,8 [0,74; 0,8] | 0,8 [0,7; 0,8] | 0,8 [0,66; 0,8] |
| 1,0 | 1,0 [0,94; 1,0] | 1,0 [0,9; 1,0] | 1,0 [0,86; 1,0] |
| 1,2 | 1,2 [1,14; 1,2] | 1,2 [1,1; 1,2] | 1,2 [1,06; 1,2] |
| 1,7 | 1,7 [1,64; 1,7] | 1,7 [1,6; 1,7] | 1,7 [1,56; 1,7] |
| 2,0 | 2,0 [1,94; 2,0] | 2,0 [1,9; 2,0] | 2,0 [1,86; 2,0] |
| 2,5 | 2,5 [2,44; 2,5] | 2,5 [2,4; 2,5] | 2,5 [2,36; 2,5] |
| 3,0 | 3,0 [2,94; 3,0] | 3,0 [2,9; 3,0] | 3,0 [2,86; 3,0] |
Теоретическая масса
| d, мм | 1000 шт., кг |
|---|---|
| 4 | ≈ 0,021 |
| 5 | ≈ 0,066 |
| 6 | ≈ 0,107 |
| 7 | ≈ 0,14 |
| 8 | ≈ 0,44 |
| 9 | ≈ 0,46 |
| 10 | ≈ 0,49 |
| 11 | ≈ 0,51 |
| 12 | ≈ 0,52 |
| 13 | ≈ 0,55 |
| 14 | ≈ 0,6 |
| 15 | ≈ 0,639 |
| 16 | ≈ 1,043 |
| 17 | ≈ 1,058 |
| 18 | ≈ 1,117 |
| 19 | ≈ 1,447 |
| 20 | ≈ 1,665 |
| 22 | ≈ 1,885 |
| 23 | ≈ 2,0 |
| 24 | ≈ 2,004 |
| 25 | ≈ 2,684 |
| 26 | ≈ 2,782 |
| 28 | ≈ 2,892 |
| 29 | ≈ 2,992 |
| 30 | ≈ 3,102 |
| 32 | ≈ 3,342 |
| 34 | ≈ 3,552 |
| 35 | ≈ 6,3 |
| 36 | ≈ 6,563 |
| 37 | ≈ 6,763 |
| 38 | ≈ 6,963 |
| 40 | ≈ 7,267 |
| 42 | ≈ 7,564 |
| 45 | ≈ 8,067 |
| 46 | ≈ 8,367 |
| 48 | ≈ 8,767 |
| 50 | ≈ 12,994 |
| 52 | ≈ 13,494 |
| 54 | ≈ 13,794 |
| 55 | ≈ 14,294 |
| 56 | ≈ 14,594 |
| 58 | ≈ 15,094 |
| 60 | ≈ 15,494 |
| 62 | ≈ 15,994 |
| 65 | ≈ 20,445 |
| 68 | ≈ 25,883 |
| 70 | ≈ 26,683 |
| 72 | ≈ 27,483 |
| 75 | ≈ 28,614 |
| 78 | ≈ 31,914 |
| 80 | ≈ 34,914 |
| 82 | ≈ 36,214 |
| 85 | ≈ 37,114 |
| 88 | ≈ 38,414 |
| 90 | ≈ 47,615 |
| 92 | ≈ 48,007 |
| 95 | ≈ 49,607 |
| 98 | ≈ 50,207 |
| 100 | ≈ 50,671 |
| 102 | ≈ 55,071 |
| 105 | ≈ 66,871 |
| 108 | ≈ 68,671 |
| 110 | ≈ 70,071 |
| 112 | ≈ 71,271 |
| 115 | ≈ 73,28 |
| 120 | ≈ 76,57 |
| 125 | ≈ 79,825 |
| 130 | ≈ 92,325 |
| 135 | ≈ 95,925 |
| 140 | ≈ 101,925 |
| 145 | ≈ 103,025 |
| 150 | ≈ 106,675 |
| 155 | ≈ 110,075 |
| 160 | ≈ 113,675 |
| 165 | ≈ 117,175 |
| 170 | ≈ 120,875 |
| 175 | ≈ 124,374 |
| 180 | ≈ 127,87 |
| 185 | ≈ 131,57 |
| 190 | ≈ 134,96 |
| 200 | ≈ 142,07 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
Справочные осевые нагрузки из прежней таблицы
Это исходные табличные значения с условиями стандарта, не расчёт несущей способности узла. Рабочие кромки кольца и углы канавки острые; прилегающая деталь установлена без зазора и без фаски/скругления у опорной поверхности; прочность материала вала/отверстия не менее 300 Н/мм². При иных условиях требуется отдельная проверка.
| d, мм | Нагрузка, кН |
|---|---|
| 4,0 | 0,6 |
| 5,0 | 0,75 |
| 6,0 | 0,9 |
| 7,0 | 1,06 |
| 8,0 | 1,52 |
| 9,0 | 1,68 |
| 10,0 | 1,96 |
| 11,0 | 2,77 |
| 12,0 | 3,39 |
| 13,0 | 3,96 |
| 14,0 | 4,27 |
| 15,0 | 5,13 |
| 16,0 | 6,08 |
| 17,0 | 6,47 |
| 18,0 | 8,15 |
| 19,0 | 8,66 |
| 20,0 | 10,6 |
| 22,0 | 11,7 |
| 23,0 | 12,7 |
| 24,0 | 13,7 |
| 25,0 | 14,2 |
| 26,0 | 14,9 |
| 28,0 | 16,0 |
| 29,0 | 16,7 |
| 30,0 | 17,1 |
| 32,0 | 22,0 |
| 34,0 | 22,3 |
| 35,0 | 26,7 |
| 36,0 | 27,4 |
| 37,0 | 28,2 |
| 38,0 | 29,0 |
| 40,0 | 39,0 |
| 42,0 | 40,0 |
| 45,0 | 42,9 |
| 46,0 | 43,9 |
| 48,0 | 45,7 |
| 50,0 | 57,0 |
| 52,0 | 59,4 |
| 54,0 | 61,7 |
| 55,0 | 62,9 |
| 56,0 | 64,0 |
| 58,0 | 66,4 |
| 60,0 | 68,8 |
| 62,0 | 71,1 |
| 65,0 | 74,7 |
| 68,0 | 78,2 |
| 70,0 | 80,6 |
| 72,0 | 82,9 |
| 75,0 | 86,4 |
| 78,0 | 90,0 |
| 80,0 | 107,0 |
| 82,0 | 109,0 |
| 85,0 | 114,0 |
| 88,0 | 118,0 |
| 90,0 | 121,0 |
| 92,0 | 124,0 |
| 95,0 | 128,0 |
| 98,0 | 132,0 |
| 100,0 | 135,0 |
| 102,0 | 195,0 |
| 105,0 | 204,0 |
| 108,0 | 207,0 |
| 110,0 | 211,0 |
| 112,0 | 215,0 |
| 115,0 | 221,0 |
| 120,0 | 223,0 |
| 125,0 | 240,0 |
| 130,0 | 250,0 |
| 135,0 | 260,0 |
| 140,0 | 270,0 |
| 145,0 | 280,0 |
| 150,0 | 289,0 |
| 155,0 | 299,0 |
| 160,0 | 308,0 |
| 165,0 | 318,0 |
| 170,0 | 328,0 |
| 175,0 | 338,0 |
| 180,0 | 347,0 |
| 185,0 | 358,0 |
| 190,0 | 368,0 |
| 200,0 | 387,0 |
Область подтверждённых данных
Класс, материал, исполнение и соответствие конкретного изделия требуют подтверждения
Ненормированные координаты контура и радиусы не могут быть восстановлены как производственный CAD
ГОСТ 13942-86 · Эксцентрическое кольцо · d = 30 мм
Переиздание сентября 1988 года с Изменением № 1 (ИУС 11–88)
Исходный пример; справочный лист, не чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр вала | 30 | — | — | мм | Это размер посадочного вала/отверстия; не измеренный свободный размер кольца. |
| Внутренний рабочий размер свободного кольца | 27,8 | 27,38 | 28,01 | мм | |
| Толщина кольца | 1,2 | — | — | мм | Численные границы приведены отдельно для классов A, B, C; неизвестный класс нельзя автоматически считать A. |
| Ширина спинки | ≈ 3,5 | — | — | мм | Разрешена корректировка при изготовлении; не строгая граница. |
| Расстояние между концами | ≈ 3,0 | — | — | мм | Размер допускается корректировать при изготовлении; не строгая граница. |
| Диаметр канавки | 28,5 | 28,29 | 28,5 | мм | |
| Ширина канавки | 1,4 | 1,4 | 1,54 | мм | |
| Расстояние канавки до торца | — | 2,3 | — | мм | |
| Теоретическая масса 1000 стальных колец | ≈ 3,102 | — | — | кг/1000 шт. | Справочная масса; не признак материала или покрытия измеряемого образца. |
| Диаметр отверстия под инструмент | 2,0 | — | — | мм | Прочерк означает отсутствие табличного значения; для допустимых вариантов с отверстиями. Не трактовать как нуль. |
| Наружный приблизительный контур свободного кольца | ≈ 32,8 | — | — | мм | Не габарит по ушкам. Самостоятельный табличный размер; не вычислять через d2 ± 2*b. |
| Ширина конца | — | — | 5,0 | мм | У изделий, спроектированных до 01.01.1988, разрешена большая a при сохранении собираемости (§2, примечание 2). |
| Радиус конца | — | — | 1,0 | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Радиус перехода | ≈ 3,0 | — | — | мм | Разрешена корректировка при изготовлении. |
| Эксцентриситет контуров | ≈ 1,0 | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Наружный монтажный габарит разведённого кольца | — | 41,0 | — | мм | Монтажное состояние; не применять к измерению свободного кольца. Контур с ушками, не d2. |
| Расстояние центра отверстия до конца альтернативного исполнения | ≈ 2,5 | — | — | мм | a в таблице — верхняя граница; размер зависит от фактической ширины конца. |
d — диаметр вала. d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам. Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения. Контур условный; изготовительный чертёж по этой схеме не восстанавливается. Класс точности не выбран. Номинал толщины показан без назначения границ одного из классов А, В или С.
