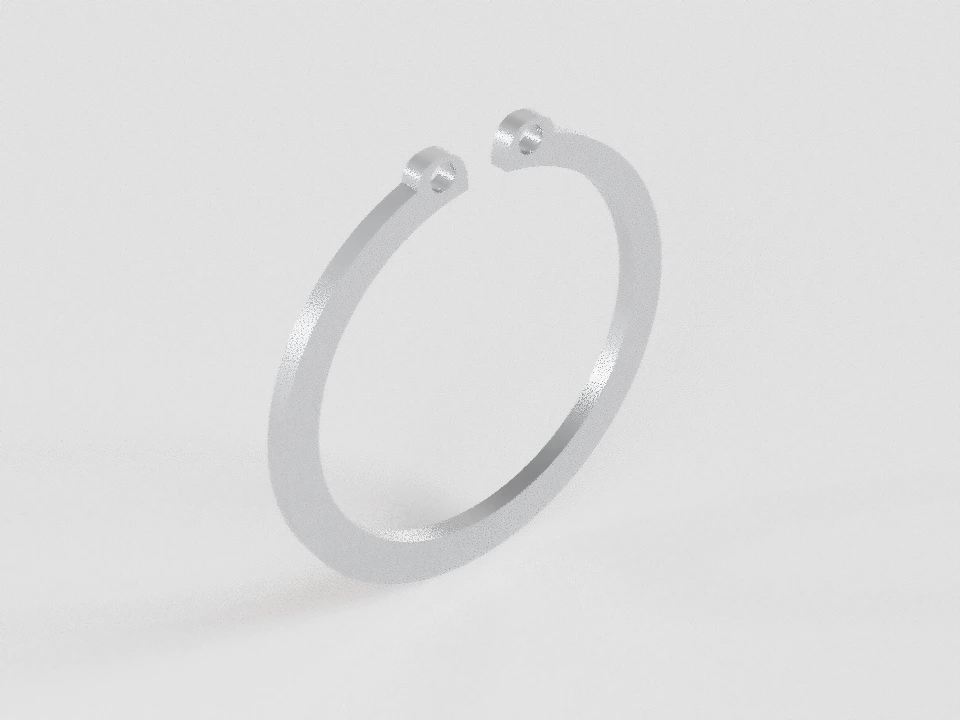

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Стопорные кольца · размеры и определение по образцу
DIN 471

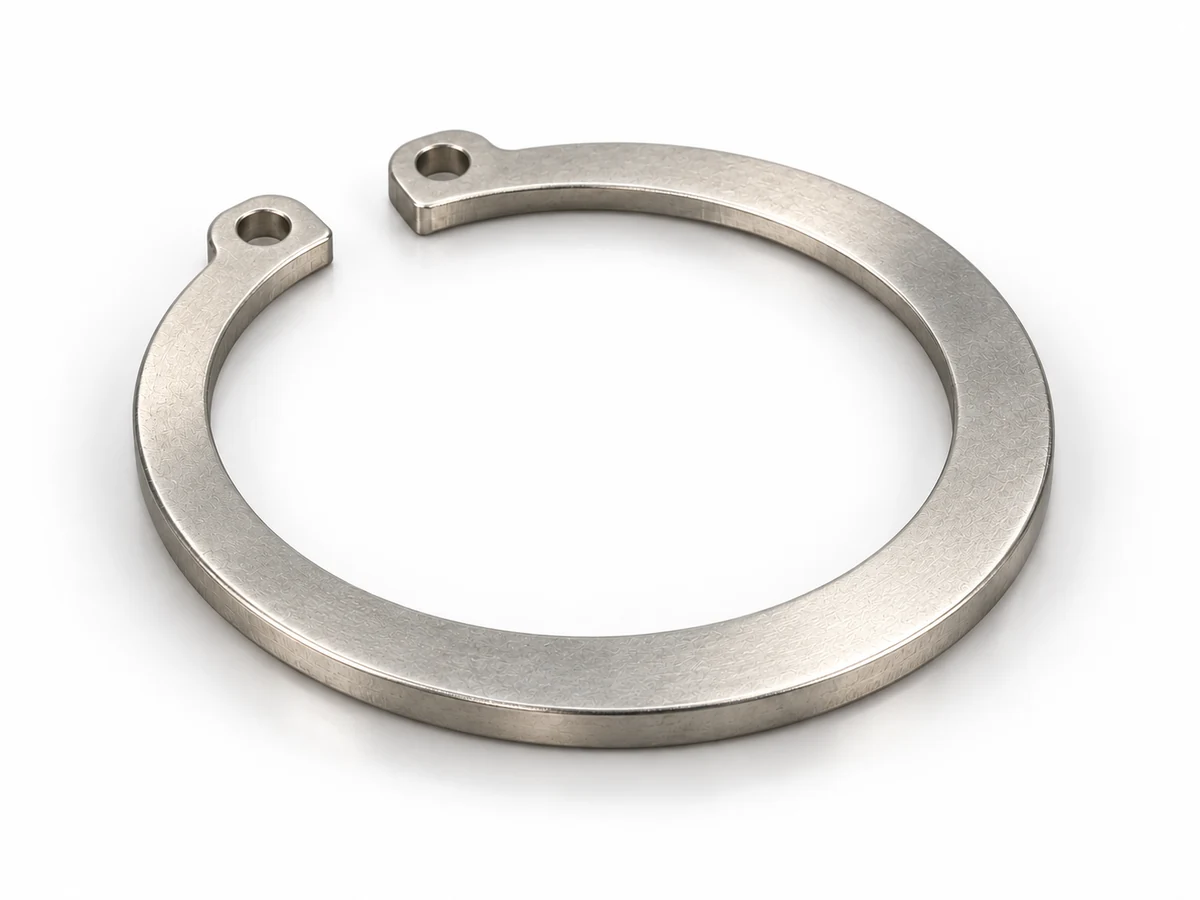

Наружные стопорные кольца для валов
DIN Media указывает действующую редакцию DIN 471:2026-05. Ниже приведены общие конструктивные сведения из отдельно проверенной редакции 2011-04; её таблицы не выдаются за размеры редакции 2026 года.
Кольцо устанавливается в канавку для осевого удержания детали. В обозначениях проверенного DIN d₁ — диаметр вала, d₂ — диаметр канавки, d₃ — внутренний диаметр свободного кольца. Обозначения отличаются от ГОСТ 13942/13943.
Кольцо передо мной, размер не знаю
Определить кольцо по образцу
Сравните форму и введите доступные замеры свободной, ненагруженной детали. Можно начать с одного размера. Назначение, стандарт и номинал заранее знать не нужно.
Знаю стандарт или условный размер →
Примеры без экранного масштаба. Отверстия, ушки и разрез зависят от конструкции и размера; один признак не доказывает стандарт. У эксцентрического кольца радиальная ширина меняется, осевая толщина — другой размер.
Загрузка определителя. Основные схемы и таблицы карточек доступны независимо от JavaScript.
Единственный совместимый вариант в базе не доказывает стандарт изготовления, материал, твёрдость, покрытие, происхождение или пригодность под нагрузку. Если вариантов нет, проверьте точки контакта, единицы и свободное состояние; неизвестная деталь может быть вне проверенной базы.
Размер и схема кольца
Загрузка подбора. Исходный пример и полные таблицы доступны ниже.
Исходный пример: DIN 471 · Нормальное исполнение · d₁ = 30,0 мм.
Условный посадочный диаметр и свободный размер кольца — разные величины. Схема условная, не чертёж для изготовления.
Выберите размер на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр вала | 30,0 | — | — | мм | |
| Толщина кольца | 1,5 | 1,44 | 1,5 | мм | Пределы относятся к кольцу до покрытия. |
| Внутренний диаметр свободного кольца | 27,9 | 27,48 | 28,11 | мм | Пределы относятся к кольцу до покрытия. |
| Радиальная ширина ушка, не более | — | — | 5,0 | мм | Пределы относятся к кольцу до покрытия. |
| Радиальная ширина напротив разреза, приблизительно | ≈ 3,5 | — | — | мм | Табличное b приблизительное; по сноске a размер b не должен превышать a max. Не использовать b≈ как строгий идентификационный диапазон. |
| Диаметр монтажного отверстия, не менее | — | 2,0 | — | мм | Пределы относятся к кольцу до покрытия. |
| Диаметр канавки | 28,6 | 28,39 | 28,6 | мм | |
| Ширина канавки | 1,6 | 1,6 | 1,74 | мм | Основное исполнение канавки. Расшифровка H13 указана отдельно; численные пределы не объявлены таблицей DIN. |
| Глубина канавки при номинальных d₁ и d₂ | 0,7 | — | — | мм | Номинальная расчётная глубина, не самостоятельный допуск. |
| Ширина буртика, не менее | — | 2,1 | — | мм | |
| Наибольший соосный диаметр монтажного пространства | 40,5 | — | — | мм | Не габарит снятого кольца и не посадочный диаметр. |
| Масса 1000 шт., приблизительно | ≈ 3,31 | — | — | кг/1000 шт. | |
| Радиус дна канавки на нагруженной стороне, не более | — | — | 0,15 | мм | |
| Перпендикулярность нагруженной стороны канавки к базе A | — | — | 0,014 | мм | |
| Другой диаметр свободного кольца | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
| Полный габарит свободного кольца с ушками | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
| Разрез свободного кольца | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
Условия выбранной строки
- Все допуски относятся к состоянию до покрытия. Для покрытия возможное превышение толщины определяется п. 6; покрытую деталь нельзя строго исключать по исходному верхнему пределу s без сведений о покрытии.
- Форма кольца и ненормированные участки выбираются изготовителем. Толщина и свободный d₃ — основные размерные признаки; b приблизительное, отверстия d₅ ограничены только снизу, ушко a — только сверху.
- Нормальное и усиленное исполнения не объединяются при одинаковом номинале.
Измерение снятого кольца
Состояния свободного кольца, монтажа и сопряжённого узла разделены. Одинаковая буква в разных документах не означает одинаковую измерительную базу.
Измеряйте без деформации от усилия инструмента. Укажите погрешность своего измерения; окно поиска не является допуском стандарта. Не смешивайте свободный рабочий диаметр, габарит с ушками, просвет при монтаже и диаметр канавки.
Полные проверенные таблицы
DIN 471 · 2011-04 · Нормальное исполнение
Полная размерная таблица указанной исторической редакции; это не подтверждение чисел редакции 2026-05.
| d₁, мм | s, мм | d₃, мм | a, мм | b, мм | d₅, мм | d₂, мм | m, мм | t, мм | n, мм | d₄, мм | r, мм | T⊥, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,4 [0,35; 0,4] | 2,7 [2,55; 2,74] | ≤ 1,9 | ≈ 0,8 | ≥ 1,0 | 2,8 [2,76; 2,8] | 0,5 [0,5; 0,64] | 0,1 | ≥ 0,3 | 7,0 | ≤ 0,04 | ≤ 0,002 | |
| 0,4 [0,35; 0,4] | 3,7 [3,55; 3,74] | ≤ 2,2 | ≈ 0,9 | ≥ 1,0 | 3,8 [3,75; 3,8] | 0,5 [0,5; 0,64] | 0,1 | ≥ 0,3 | 8,6 | ≤ 0,04 | ≤ 0,002 | |
| 0,6 [0,55; 0,6] | 4,7 [4,55; 4,74] | ≤ 2,5 | ≈ 1,1 | ≥ 1,0 | 4,8 [4,75; 4,8] | 0,7 [0,7; 0,84] | 0,1 | ≥ 0,3 | 10,3 | ≤ 0,06 | ≤ 0,002 | |
| 0,7 [0,65; 0,7] | 5,6 [5,45; 5,64] | ≤ 2,7 | ≈ 1,3 | ≥ 1,2 | 5,7 [5,65; 5,7] | 0,8 [0,8; 0,94] | 0,15 | ≥ 0,5 | 11,7 | ≤ 0,07 | ≤ 0,003 | |
| 0,8 [0,75; 0,8] | 6,5 [6,32; 6,56] | ≤ 3,1 | ≈ 1,4 | ≥ 1,2 | 6,7 [6,64; 6,7] | 0,9 [0,9; 1,04] | 0,15 | ≥ 0,5 | 13,5 | ≤ 0,08 | ≤ 0,003 | |
| 0,8 [0,75; 0,8] | 7,4 [7,22; 7,46] | ≤ 3,2 | ≈ 1,5 | ≥ 1,2 | 7,6 [7,54; 7,6] | 0,9 [0,9; 1,04] | 0,2 | ≥ 0,6 | 14,7 | ≤ 0,08 | ≤ 0,004 | |
| 1,0 [0,94; 1,0] | 8,4 [8,22; 8,46] | ≤ 3,3 | ≈ 1,7 | ≥ 1,2 | 8,6 [8,49; 8,6] | 1,1 [1,1; 1,24] | 0,2 | ≥ 0,6 | 16,0 | ≤ 0,1 | ≤ 0,004 | |
| 1,0 [0,94; 1,0] | 9,3 [8,94; 9,4] | ≤ 3,3 | ≈ 1,8 | ≥ 1,5 | 9,6 [9,49; 9,6] | 1,1 [1,1; 1,24] | 0,2 | ≥ 0,6 | 17,0 | ≤ 0,1 | ≤ 0,004 | |
| 1,0 [0,94; 1,0] | 10,2 [9,84; 10,3] | ≤ 3,3 | ≈ 1,8 | ≥ 1,5 | 10,5 [10,39; 10,5] | 1,1 [1,1; 1,24] | 0,25 | ≥ 0,8 | 18,0 | ≤ 0,1 | ≤ 0,005 | |
| 1,0 [0,94; 1,0] | 11,0 [10,64; 11,1] | ≤ 3,3 | ≈ 1,8 | ≥ 1,7 | 11,5 [11,39; 11,5] | 1,1 [1,1; 1,24] | 0,25 | ≥ 0,8 | 19,0 | ≤ 0,1 | ≤ 0,005 | |
| 1,0 [0,94; 1,0] | 11,9 [11,54; 12,0] | ≤ 3,4 | ≈ 2,0 | ≥ 1,7 | 12,4 [12,29; 12,4] | 1,1 [1,1; 1,24] | 0,3 | ≥ 0,9 | 20,2 | ≤ 0,1 | ≤ 0,006 | |
| 1,0 [0,94; 1,0] | 12,9 [12,54; 13,0] | ≤ 3,5 | ≈ 2,1 | ≥ 1,7 | 13,4 [13,29; 13,4] | 1,1 [1,1; 1,24] | 0,3 | ≥ 0,9 | 21,4 | ≤ 0,1 | ≤ 0,006 | |
| 1,0 [0,94; 1,0] | 13,8 [13,44; 13,9] | ≤ 3,6 | ≈ 2,2 | ≥ 1,7 | 14,3 [14,19; 14,3] | 1,1 [1,1; 1,24] | 0,35 | ≥ 1,1 | 22,6 | ≤ 0,1 | ≤ 0,007 | |
| 1,0 [0,94; 1,0] | 14,7 [14,34; 14,8] | ≤ 3,7 | ≈ 2,2 | ≥ 1,7 | 15,2 [15,09; 15,2] | 1,1 [1,1; 1,24] | 0,4 | ≥ 1,2 | 23,8 | ≤ 0,1 | ≤ 0,008 | |
| 1,0 [0,94; 1,0] | 15,7 [15,34; 15,8] | ≤ 3,8 | ≈ 2,3 | ≥ 1,7 | 16,2 [16,09; 16,2] | 1,1 [1,1; 1,24] | 0,4 | ≥ 1,2 | 25,0 | ≤ 0,1 | ≤ 0,008 | |
| 1,2 [1,14; 1,2] | 16,5 [16,14; 16,6] | ≤ 3,9 | ≈ 2,4 | ≥ 2,0 | 17,0 [16,89; 17,0] | 1,3 [1,3; 1,44] | 0,5 | ≥ 1,5 | 26,2 | ≤ 0,12 | ≤ 0,01 | |
| 1,2 [1,14; 1,2] | 17,5 [17,14; 17,6] | ≤ 3,9 | ≈ 2,5 | ≥ 2,0 | 18,0 [17,89; 18,0] | 1,3 [1,3; 1,44] | 0,5 | ≥ 1,5 | 27,2 | ≤ 0,12 | ≤ 0,01 | |
| 1,2 [1,14; 1,2] | 18,5 [18,08; 18,63] | ≤ 4,0 | ≈ 2,6 | ≥ 2,0 | 19,0 [18,87; 19,0] | 1,3 [1,3; 1,44] | 0,5 | ≥ 1,5 | 28,4 | ≤ 0,12 | ≤ 0,01 | |
| 1,2 [1,14; 1,2] | 19,5 [19,08; 19,63] | ≤ 4,1 | ≈ 2,7 | ≥ 2,0 | 20,0 [19,87; 20,0] | 1,3 [1,3; 1,44] | 0,5 | ≥ 1,5 | 29,6 | ≤ 0,12 | ≤ 0,01 | |
| 1,2 [1,14; 1,2] | 20,5 [20,08; 20,63] | ≤ 4,2 | ≈ 2,8 | ≥ 2,0 | 21,0 [20,87; 21,0] | 1,3 [1,3; 1,44] | 0,5 | ≥ 1,5 | 30,8 | ≤ 0,12 | ≤ 0,01 | |
| 1,2 [1,14; 1,2] | 22,2 [21,78; 22,41] | ≤ 4,4 | ≈ 3,0 | ≥ 2,0 | 22,9 [22,69; 22,9] | 1,3 [1,3; 1,44] | 0,55 | ≥ 1,7 | 33,2 | ≤ 0,12 | ≤ 0,011 | |
| 1,2 [1,14; 1,2] | 23,2 [22,78; 23,41] | ≤ 4,4 | ≈ 3,0 | ≥ 2,0 | 23,9 [23,69; 23,9] | 1,3 [1,3; 1,44] | 0,55 | ≥ 1,7 | 34,2 | ≤ 0,12 | ≤ 0,011 | |
| 1,2 [1,14; 1,2] | 24,2 [23,78; 24,41] | ≤ 4,5 | ≈ 3,1 | ≥ 2,0 | 24,9 [24,69; 24,9] | 1,3 [1,3; 1,44] | 0,55 | ≥ 1,7 | 35,5 | ≤ 0,12 | ≤ 0,011 | |
| 1,5 [1,44; 1,5] | 25,9 [25,48; 26,11] | ≤ 4,7 | ≈ 3,2 | ≥ 2,0 | 26,6 [26,39; 26,6] | 1,6 [1,6; 1,74] | 0,7 | ≥ 2,1 | 37,9 | ≤ 0,15 | ≤ 0,014 | |
| 1,5 [1,44; 1,5] | 26,9 [26,48; 27,11] | ≤ 4,8 | ≈ 3,4 | ≥ 2,0 | 27,6 [27,39; 27,6] | 1,6 [1,6; 1,74] | 0,7 | ≥ 2,1 | 39,1 | ≤ 0,15 | ≤ 0,014 | |
| 1,5 [1,44; 1,5] | 27,9 [27,48; 28,11] | ≤ 5,0 | ≈ 3,5 | ≥ 2,0 | 28,6 [28,39; 28,6] | 1,6 [1,6; 1,74] | 0,7 | ≥ 2,1 | 40,5 | ≤ 0,15 | ≤ 0,014 | |
| 1,5 [1,44; 1,5] | 29,6 [29,18; 29,81] | ≤ 5,2 | ≈ 3,6 | ≥ 2,5 | 30,3 [30,05; 30,3] | 1,6 [1,6; 1,74] | 0,85 | ≥ 2,6 | 43,0 | ≤ 0,15 | ≤ 0,017 | |
| 1,5 [1,44; 1,5] | 31,5 [31,0; 31,75] | ≤ 5,4 | ≈ 3,8 | ≥ 2,5 | 32,3 [32,05; 32,3] | 1,6 [1,6; 1,74] | 0,85 | ≥ 2,6 | 45,4 | ≤ 0,15 | ≤ 0,017 | |
| 1,5 [1,44; 1,5] | 32,2 [31,7; 32,45] | ≤ 5,6 | ≈ 3,9 | ≥ 2,5 | 33,0 [32,75; 33,0] | 1,6 [1,6; 1,74] | 1,0 | ≥ 3,0 | 46,8 | ≤ 0,15 | ≤ 0,02 | |
| 1,75 [1,69; 1,75] | 33,2 [32,7; 33,45] | ≤ 5,6 | ≈ 4,0 | ≥ 2,5 | 34,0 [33,75; 34,0] | 1,85 [1,85; 1,99] | 1,0 | ≥ 3,0 | 47,8 | ≤ 0,175 | ≤ 0,02 | |
| 1,75 [1,69; 1,75] | 35,2 [34,7; 35,45] | ≤ 5,8 | ≈ 4,2 | ≥ 2,5 | 36,0 [35,75; 36,0] | 1,85 [1,85; 1,99] | 1,0 | ≥ 3,0 | 50,2 | ≤ 0,175 | ≤ 0,02 | |
| 1,75 [1,69; 1,75] | 36,5 [35,6; 36,89] | ≤ 6,0 | ≈ 4,4 | ≥ 2,5 | 37,5 [37,25; 37,5] | 1,85 [1,85; 1,99] | 1,25 | ≥ 3,8 | 52,6 | ≤ 0,175 | ≤ 0,025 | |
| 1,75 [1,69; 1,75] | 38,5 [37,6; 38,89] | ≤ 6,5 | ≈ 4,5 | ≥ 2,5 | 39,5 [39,25; 39,5] | 1,85 [1,85; 1,99] | 1,25 | ≥ 3,8 | 55,7 | ≤ 0,175 | ≤ 0,025 | |
| 1,75 [1,69; 1,75] | 41,5 [40,6; 41,89] | ≤ 6,7 | ≈ 4,7 | ≥ 2,5 | 42,5 [42,25; 42,5] | 1,85 [1,85; 1,99] | 1,25 | ≥ 3,8 | 59,1 | ≤ 0,175 | ≤ 0,025 | |
| 1,75 [1,69; 1,75] | 44,5 [43,6; 44,89] | ≤ 6,9 | ≈ 5,0 | ≥ 2,5 | 45,5 [45,25; 45,5] | 1,85 [1,85; 1,99] | 1,25 | ≥ 3,8 | 62,5 | ≤ 0,175 | ≤ 0,025 | |
| 2,0 [1,93; 2,0] | 45,8 [44,9; 46,19] | ≤ 6,9 | ≈ 5,1 | ≥ 2,5 | 47,0 [46,75; 47,0] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 64,5 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 47,8 [46,9; 48,19] | ≤ 7,0 | ≈ 5,2 | ≥ 2,5 | 49,0 [48,75; 49,0] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 66,7 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 50,8 [49,7; 51,26] | ≤ 7,2 | ≈ 5,4 | ≥ 2,5 | 52,0 [51,7; 52,0] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 70,2 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 51,8 [50,7; 52,26] | ≤ 7,3 | ≈ 5,5 | ≥ 2,5 | 53,0 [52,7; 53,0] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 71,6 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 53,8 [52,7; 54,26] | ≤ 7,3 | ≈ 5,6 | ≥ 2,5 | 55,0 [54,7; 55,0] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 73,6 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 55,8 [54,7; 56,26] | ≤ 7,4 | ≈ 5,8 | ≥ 2,5 | 57,0 [56,7; 57,0] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 75,6 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 57,8 [56,7; 58,26] | ≤ 7,5 | ≈ 6,0 | ≥ 2,5 | 59,0 [58,7; 59,0] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 77,8 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 58,8 [57,7; 59,26] | ≤ 7,6 | ≈ 6,2 | ≥ 2,5 | 60,0 [59,7; 60,0] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 79,0 | ≤ 0,2 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 60,8 [59,7; 61,26] | ≤ 7,8 | ≈ 6,3 | ≥ 3,0 | 62,0 [61,7; 62,0] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 81,4 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 63,5 [62,4; 63,96] | ≤ 8,0 | ≈ 6,5 | ≥ 3,0 | 65,0 [64,7; 65,0] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 84,8 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 65,5 [64,4; 65,96] | ≤ 8,1 | ≈ 6,6 | ≥ 3,0 | 67,0 [66,7; 67,0] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 87,0 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 67,5 [66,4; 67,96] | ≤ 8,2 | ≈ 6,8 | ≥ 3,0 | 69,0 [68,7; 69,0] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 89,2 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 70,5 [69,4; 70,96] | ≤ 8,4 | ≈ 7,0 | ≥ 3,0 | 72,0 [71,7; 72,0] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 92,7 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 73,5 [72,4; 73,96] | ≤ 8,6 | ≈ 7,3 | ≥ 3,0 | 75,0 [74,7; 75,0] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 96,1 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 74,5 [73,4; 74,96] | ≤ 8,6 | ≈ 7,4 | ≥ 3,0 | 76,5 [76,2; 76,5] | 2,65 [2,65; 2,79] | 1,75 | ≥ 5,3 | 98,1 | ≤ 0,25 | ≤ 0,035 | |
| 2,5 [2,43; 2,5] | 76,5 [75,4; 76,96] | ≤ 8,7 | ≈ 7,6 | ≥ 3,0 | 78,5 [78,2; 78,5] | 2,65 [2,65; 2,79] | 1,75 | ≥ 5,3 | 100,3 | ≤ 0,25 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 79,5 [78,4; 79,96] | ≤ 8,7 | ≈ 7,8 | ≥ 3,5 | 81,5 [80,96; 81,5] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 103,3 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 82,5 [81,2; 83,04] | ≤ 8,8 | ≈ 8,0 | ≥ 3,5 | 84,5 [83,96; 84,5] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 106,5 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 84,5 [83,2; 85,04] | ≤ 8,8 | ≈ 8,2 | ≥ 3,5 | 86,5 [85,96; 86,5] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 108,5 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 89,5 [88,2; 90,04] | ≤ 9,4 | ≈ 8,6 | ≥ 3,5 | 91,5 [90,96; 91,5] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 114,8 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 94,5 [93,2; 95,04] | ≤ 9,6 | ≈ 9,0 | ≥ 3,5 | 96,5 [95,96; 96,5] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 120,2 | ≤ 0,3 | ≤ 0,035 | |
| 4,0 [3,9; 4,0] | 98,0 [96,7; 98,54] | ≤ 9,9 | ≈ 9,3 | ≥ 3,5 | 101,0 [100,46; 101,0] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 125,8 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 103,0 [101,7; 103,54] | ≤ 10,1 | ≈ 9,6 | ≥ 3,5 | 106,0 [105,46; 106,0] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 131,2 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 108,0 [106,7; 108,54] | ≤ 10,6 | ≈ 9,8 | ≥ 3,5 | 111,0 [110,46; 111,0] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 137,3 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 113,0 [111,7; 113,54] | ≤ 11,0 | ≈ 10,2 | ≥ 3,5 | 116,0 [115,46; 116,0] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 143,1 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 118,0 [116,7; 118,54] | ≤ 11,4 | ≈ 10,4 | ≥ 4,0 | 121,0 [120,37; 121,0] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 149,0 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 123,0 [121,5; 123,63] | ≤ 11,6 | ≈ 10,7 | ≥ 4,0 | 126,0 [125,37; 126,0] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 154,4 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 128,0 [126,5; 128,63] | ≤ 11,8 | ≈ 11,0 | ≥ 4,0 | 131,0 [130,37; 131,0] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 159,8 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 133,0 [131,5; 133,63] | ≤ 12,0 | ≈ 11,2 | ≥ 4,0 | 136,0 [135,37; 136,0] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 165,2 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 138,0 [136,5; 138,63] | ≤ 12,2 | ≈ 11,5 | ≥ 4,0 | 141,0 [140,37; 141,0] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 170,6 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 142,0 [140,5; 142,63] | ≤ 13,0 | ≈ 11,8 | ≥ 4,0 | 145,0 [144,37; 145,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 177,3 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 146,0 [144,5; 146,63] | ≤ 13,0 | ≈ 12,0 | ≥ 4,0 | 150,0 [149,37; 150,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 182,3 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 151,0 [149,5; 151,63] | ≤ 13,3 | ≈ 12,2 | ≥ 4,0 | 155,0 [154,37; 155,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 188,0 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 155,5 [154,0; 156,13] | ≤ 13,5 | ≈ 12,5 | ≥ 4,0 | 160,0 [159,37; 160,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 193,4 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 160,5 [159,0; 161,13] | ≤ 13,5 | ≈ 12,9 | ≥ 4,0 | 165,0 [164,37; 165,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 198,4 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 165,5 [164,0; 166,13] | ≤ 13,5 | ≈ 12,9 | ≥ 4,0 | 170,0 [169,37; 170,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 203,4 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 170,4 [168,9; 171,03] | ≤ 14,2 | ≈ 13,5 | ≥ 4,0 | 175,0 [174,37; 175,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 210,0 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 175,5 [174,0; 176,13] | ≤ 14,2 | ≈ 13,5 | ≥ 4,0 | 180,0 [179,37; 180,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 215,0 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 180,5 [178,8; 181,22] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 185,0 [184,28; 185,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 220,0 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 185,5 [183,8; 186,22] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 190,0 [189,28; 190,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 225,0 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 190,5 [188,8; 191,22] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 195,0 [194,28; 195,0] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 230,0 | ≤ 0,4 | ≤ 0,05 | |
| 5,0 [4,88; 5,0] | 198,0 [196,3; 198,72] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 204,0 [203,28; 204,0] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 240,0 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 208,0 [206,3; 208,72] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 214,0 [213,28; 214,0] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 250,0 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 218,0 [216,3; 218,72] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 224,0 [223,28; 224,0] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 260,0 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 228,0 [226,3; 228,72] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 234,0 [233,28; 234,0] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 270,0 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 238,0 [236,3; 238,72] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 244,0 [243,28; 244,0] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 280,0 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 245,0 [243,3; 245,72] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 252,0 [251,19; 252,0] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 294,0 | ≤ 0,5 | ≤ 0,08 | |
| 5,0 [4,88; 5,0] | 255,0 [253,0; 255,81] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 262,0 [261,19; 262,0] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 304,0 | ≤ 0,5 | ≤ 0,08 | |
| 5,0 [4,88; 5,0] | 265,0 [263,0; 265,81] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 272,0 [271,19; 272,0] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 314,0 | ≤ 0,5 | ≤ 0,08 | |
| 5,0 [4,88; 5,0] | 275,0 [273,0; 275,81] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 282,0 [281,19; 282,0] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 324,0 | ≤ 0,5 | ≤ 0,08 | |
| 5,0 [4,88; 5,0] | 285,0 [283,0; 285,81] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 292,0 [291,19; 292,0] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 334,0 | ≤ 0,5 | ≤ 0,08 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.
Обозначения и измерительные состояния
- s
- Толщина кольца; свободное кольцо.
- d₃
- Внутренний диаметр свободного кольца; свободное кольцо.
- a
- Радиальная ширина ушка, не более; свободное кольцо.
- b
- Радиальная ширина напротив разреза, приблизительно; свободное кольцо.
- d₅
- Диаметр монтажного отверстия, не менее; свободное кольцо.
- d₂
- Диаметр канавки; канавка.
- m
- Ширина канавки; канавка.
- t
- Глубина канавки при номинальных d₁ и d₂; канавка.
- n
- Ширина буртика, не менее; канавка.
- d₄
- Наибольший соосный диаметр монтажного пространства; монтажное состояние.
- r
- Радиус дна канавки на нагруженной стороне, не более; канавка.
- T⊥
- Перпендикулярность нагруженной стороны канавки к базе A; канавка.
Теоретическая масса
| d₁, мм | 1000 шт., кг |
|---|---|
| 3,0 | ≈ 0,017 |
| 4,0 | ≈ 0,022 |
| 5,0 | ≈ 0,066 |
| 6,0 | ≈ 0,084 |
| 7,0 | ≈ 0,121 |
| 8,0 | ≈ 0,158 |
| 9,0 | ≈ 0,3 |
| 10,0 | ≈ 0,34 |
| 11,0 | ≈ 0,41 |
| 12,0 | ≈ 0,5 |
| 13,0 | ≈ 0,53 |
| 14,0 | ≈ 0,64 |
| 15,0 | ≈ 0,67 |
| 16,0 | ≈ 0,7 |
| 17,0 | ≈ 0,82 |
| 18,0 | ≈ 1,11 |
| 19,0 | ≈ 1,22 |
| 20,0 | ≈ 1,3 |
| 21,0 | ≈ 1,42 |
| 22,0 | ≈ 1,5 |
| 24,0 | ≈ 1,77 |
| 25,0 | ≈ 1,9 |
| 26,0 | ≈ 1,96 |
| 28,0 | ≈ 2,92 |
| 29,0 | ≈ 3,2 |
| 30,0 | ≈ 3,31 |
| 32,0 | ≈ 3,54 |
| 34,0 | ≈ 3,8 |
| 35,0 | ≈ 4,0 |
| 36,0 | ≈ 5,0 |
| 38,0 | ≈ 5,62 |
| 40,0 | ≈ 6,03 |
| 42,0 | ≈ 6,5 |
| 45,0 | ≈ 7,5 |
| 48,0 | ≈ 7,9 |
| 50,0 | ≈ 10,2 |
| 52,0 | ≈ 11,1 |
| 55,0 | ≈ 11,4 |
| 56,0 | ≈ 11,8 |
| 58,0 | ≈ 12,6 |
| 60,0 | ≈ 12,9 |
| 62,0 | ≈ 14,3 |
| 63,0 | ≈ 15,9 |
| 65,0 | ≈ 18,2 |
| 68,0 | ≈ 21,8 |
| 70,0 | ≈ 22,0 |
| 72,0 | ≈ 22,5 |
| 75,0 | ≈ 24,6 |
| 78,0 | ≈ 26,2 |
| 80,0 | ≈ 27,3 |
| 82,0 | ≈ 31,2 |
| 85,0 | ≈ 36,4 |
| 88,0 | ≈ 41,2 |
| 90,0 | ≈ 44,5 |
| 95,0 | ≈ 49,0 |
| 100,0 | ≈ 53,7 |
| 105,0 | ≈ 80,0 |
| 110,0 | ≈ 82,0 |
| 115,0 | ≈ 84,0 |
| 120,0 | ≈ 86,0 |
| 125,0 | ≈ 90,0 |
| 130,0 | ≈ 100,0 |
| 135,0 | ≈ 104,0 |
| 140,0 | ≈ 110,0 |
| 145,0 | ≈ 115,0 |
| 150,0 | ≈ 120,0 |
| 155,0 | ≈ 135,0 |
| 160,0 | ≈ 150,0 |
| 165,0 | ≈ 160,0 |
| 170,0 | ≈ 170,0 |
| 175,0 | ≈ 180,0 |
| 180,0 | ≈ 190,0 |
| 185,0 | ≈ 200,0 |
| 190,0 | ≈ 210,0 |
| 195,0 | ≈ 220,0 |
| 200,0 | ≈ 230,0 |
| 210,0 | ≈ 248,0 |
| 220,0 | ≈ 265,0 |
| 230,0 | ≈ 290,0 |
| 240,0 | ≈ 310,0 |
| 250,0 | ≈ 335,0 |
| 260,0 | ≈ 355,0 |
| 270,0 | ≈ 375,0 |
| 280,0 | ≈ 398,0 |
| 290,0 | ≈ 418,0 |
| 300,0 | ≈ 440,0 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
DIN 471 · 2011-04 · Усиленное исполнение
Полная размерная таблица указанной исторической редакции; это не подтверждение чисел редакции 2026-05.
| d₁, мм | s, мм | d₃, мм | a, мм | b, мм | d₅, мм | d₂, мм | m, мм | t, мм | n, мм | d₄, мм | r, мм | T⊥, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,5 [1,44; 1,5] | 13,8 [13,44; 13,9] | ≤ 4,8 | ≈ 2,4 | ≥ 2,0 | 14,3 [14,19; 14,3] | 1,6 [1,6; 1,74] | 0,35 | ≥ 1,1 | 25,1 | ≤ 0,15 | ≤ 0,007 | |
| 1,5 [1,44; 1,5] | 14,7 [14,34; 14,8] | ≤ 5,0 | ≈ 2,5 | ≥ 2,0 | 15,2 [15,09; 15,2] | 1,6 [1,6; 1,74] | 0,4 | ≥ 1,2 | 26,5 | ≤ 0,15 | ≤ 0,008 | |
| 1,5 [1,44; 1,5] | 15,7 [15,34; 15,8] | ≤ 5,0 | ≈ 2,6 | ≥ 2,0 | 16,2 [16,09; 16,2] | 1,6 [1,6; 1,74] | 0,4 | ≥ 1,2 | 27,5 | ≤ 0,15 | ≤ 0,008 | |
| 1,5 [1,44; 1,5] | 16,5 [16,14; 16,6] | ≤ 5,1 | ≈ 2,7 | ≥ 2,0 | 17,0 [16,89; 17,0] | 1,6 [1,6; 1,74] | 0,5 | ≥ 1,5 | 28,7 | ≤ 0,15 | ≤ 0,01 | |
| 1,75 [1,69; 1,75] | 18,5 [18,08; 18,63] | ≤ 5,5 | ≈ 3,0 | ≥ 2,0 | 19,0 [18,87; 19,0] | 1,85 [1,85; 1,99] | 0,5 | ≥ 1,5 | 31,6 | ≤ 0,175 | ≤ 0,01 | |
| 1,75 [1,69; 1,75] | 20,5 [20,08; 20,63] | ≤ 6,0 | ≈ 3,1 | ≥ 2,0 | 21,0 [20,87; 21,0] | 1,85 [1,85; 1,99] | 0,5 | ≥ 1,5 | 34,6 | ≤ 0,175 | ≤ 0,01 | |
| 1,75 [1,69; 1,75] | 22,2 [21,78; 22,41] | ≤ 6,3 | ≈ 3,2 | ≥ 2,0 | 22,9 [22,69; 22,9] | 1,85 [1,85; 1,99] | 0,55 | ≥ 1,7 | 37,3 | ≤ 0,175 | ≤ 0,011 | |
| 2,0 [1,93; 2,0] | 23,2 [22,78; 23,41] | ≤ 6,4 | ≈ 3,4 | ≥ 2,0 | 23,9 [23,69; 23,9] | 2,15 [2,15; 2,29] | 0,55 | ≥ 1,7 | 38,5 | ≤ 0,2 | ≤ 0,011 | |
| 2,0 [1,93; 2,0] | 25,9 [25,48; 26,11] | ≤ 6,5 | ≈ 3,5 | ≥ 2,0 | 26,6 [26,39; 26,6] | 2,15 [2,15; 2,29] | 0,7 | ≥ 2,1 | 41,7 | ≤ 0,2 | ≤ 0,014 | |
| 2,0 [1,93; 2,0] | 27,9 [27,48; 28,11] | ≤ 6,5 | ≈ 4,1 | ≥ 2,0 | 28,6 [28,39; 28,6] | 2,15 [2,15; 2,29] | 0,7 | ≥ 2,1 | 43,7 | ≤ 0,2 | ≤ 0,014 | |
| 2,0 [1,93; 2,0] | 29,6 [29,18; 29,81] | ≤ 6,5 | ≈ 4,1 | ≥ 2,5 | 30,3 [30,05; 30,3] | 2,15 [2,15; 2,29] | 0,85 | ≥ 2,6 | 45,7 | ≤ 0,2 | ≤ 0,017 | |
| 2,5 [2,43; 2,5] | 31,5 [31,0; 31,75] | ≤ 6,6 | ≈ 4,2 | ≥ 2,5 | 32,3 [32,05; 32,3] | 2,65 [2,65; 2,79] | 0,85 | ≥ 2,6 | 47,9 | ≤ 0,25 | ≤ 0,017 | |
| 2,5 [2,43; 2,5] | 32,2 [31,7; 32,45] | ≤ 6,7 | ≈ 4,2 | ≥ 2,5 | 33,0 [32,75; 33,0] | 2,65 [2,65; 2,79] | 1,0 | ≥ 3,0 | 49,1 | ≤ 0,25 | ≤ 0,02 | |
| 2,5 [2,43; 2,5] | 35,2 [34,7; 35,45] | ≤ 6,8 | ≈ 4,3 | ≥ 2,5 | 36,0 [35,75; 36,0] | 2,65 [2,65; 2,79] | 1,0 | ≥ 3,0 | 52,3 | ≤ 0,25 | ≤ 0,02 | |
| 2,5 [2,43; 2,5] | 36,5 [35,6; 36,89] | ≤ 7,0 | ≈ 4,4 | ≥ 2,5 | 37,5 [37,25; 37,5] | 2,65 [2,65; 2,79] | 1,25 | ≥ 3,8 | 54,7 | ≤ 0,25 | ≤ 0,025 | |
| 2,5 [2,43; 2,5] | 38,5 [37,6; 38,89] | ≤ 7,2 | ≈ 4,5 | ≥ 2,5 | 39,5 [39,25; 39,5] | 2,65 [2,65; 2,79] | 1,25 | ≥ 3,8 | 57,2 | ≤ 0,25 | ≤ 0,025 | |
| 2,5 [2,43; 2,5] | 41,5 [40,6; 41,89] | ≤ 7,5 | ≈ 4,7 | ≥ 2,5 | 42,5 [42,25; 42,5] | 2,65 [2,65; 2,79] | 1,25 | ≥ 3,8 | 60,8 | ≤ 0,25 | ≤ 0,025 | |
| 2,5 [2,43; 2,5] | 44,5 [43,6; 44,89] | ≤ 7,8 | ≈ 5,0 | ≥ 2,5 | 45,5 [45,25; 45,5] | 2,65 [2,65; 2,79] | 1,25 | ≥ 3,8 | 64,4 | ≤ 0,25 | ≤ 0,025 | |
| 3,0 [2,92; 3,0] | 45,8 [44,9; 46,19] | ≤ 8,0 | ≈ 5,1 | ≥ 2,5 | 47,0 [46,75; 47,0] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 66,8 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 47,8 [46,9; 48,19] | ≤ 8,2 | ≈ 5,2 | ≥ 2,5 | 49,0 [48,75; 49,0] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 69,3 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 50,8 [49,7; 51,26] | ≤ 8,5 | ≈ 5,4 | ≥ 2,5 | 52,0 [51,7; 52,0] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 72,9 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 53,8 [52,7; 54,26] | ≤ 8,8 | ≈ 5,6 | ≥ 2,5 | 55,0 [54,7; 55,0] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 76,5 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 55,8 [54,7; 56,26] | ≤ 9,0 | ≈ 5,8 | ≥ 2,5 | 57,0 [56,7; 57,0] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 78,9 | ≤ 0,3 | ≤ 0,03 | |
| 4,0 [3,9; 4,0] | 60,8 [59,7; 61,26] | ≤ 9,3 | ≈ 6,3 | ≥ 3,0 | 62,0 [61,7; 62,0] | 4,15 [4,15; 4,33] | 1,5 | ≥ 4,5 | 84,6 | ≤ 0,4 | ≤ 0,03 | |
| 4,0 [3,9; 4,0] | 65,5 [64,4; 65,96] | ≤ 9,5 | ≈ 6,6 | ≥ 3,0 | 67,0 [66,7; 67,0] | 4,15 [4,15; 4,33] | 1,5 | ≥ 4,5 | 90,0 | ≤ 0,4 | ≤ 0,03 | |
| 4,0 [3,9; 4,0] | 70,5 [69,4; 70,96] | ≤ 9,7 | ≈ 7,0 | ≥ 3,0 | 72,0 [71,7; 72,0] | 4,15 [4,15; 4,33] | 1,5 | ≥ 4,5 | 95,4 | ≤ 0,4 | ≤ 0,03 | |
| 4,0 [3,9; 4,0] | 74,5 [73,4; 74,96] | ≤ 9,8 | ≈ 7,4 | ≥ 3,0 | 76,5 [76,2; 76,5] | 4,15 [4,15; 4,33] | 1,75 | ≥ 5,3 | 100,6 | ≤ 0,4 | ≤ 0,035 | |
| 4,0 [3,9; 4,0] | 79,5 [78,4; 79,96] | ≤ 10,0 | ≈ 7,8 | ≥ 3,5 | 81,5 [81,15; 81,5] | 4,15 [4,15; 4,33] | 1,75 | ≥ 5,3 | 106,0 | ≤ 0,4 | ≤ 0,035 | |
| 4,0 [3,9; 4,0] | 84,5 [83,2; 85,04] | ≤ 10,2 | ≈ 8,2 | ≥ 3,5 | 86,5 [86,15; 86,5] | 4,15 [4,15; 4,33] | 1,75 | ≥ 5,3 | 111,5 | ≤ 0,4 | ≤ 0,035 | |
| 4,0 [3,9; 4,0] | 94,5 [93,2; 95,04] | ≤ 10,5 | ≈ 9,0 | ≥ 3,5 | 96,5 [96,15; 96,5] | 4,15 [4,15; 4,33] | 1,75 | ≥ 5,3 | 122,1 | ≤ 0,4 | ≤ 0,035 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.
Обозначения и измерительные состояния
- s
- Толщина кольца; свободное кольцо.
- d₃
- Внутренний диаметр свободного кольца; свободное кольцо.
- a
- Радиальная ширина ушка, не более; свободное кольцо.
- b
- Радиальная ширина напротив разреза, приблизительно; свободное кольцо.
- d₅
- Диаметр монтажного отверстия, не менее; свободное кольцо.
- d₂
- Диаметр канавки; канавка.
- m
- Ширина канавки; канавка.
- t
- Глубина канавки при номинальных d₁ и d₂; канавка.
- n
- Ширина буртика, не менее; канавка.
- d₄
- Наибольший соосный диаметр монтажного пространства; монтажное состояние.
- r
- Радиус дна канавки на нагруженной стороне, не более; канавка.
- T⊥
- Перпендикулярность нагруженной стороны канавки к базе A; канавка.
Теоретическая масса
| d₁, мм | 1000 шт., кг |
|---|---|
| 15,0 | ≈ 1,1 |
| 16,0 | ≈ 1,19 |
| 17,0 | ≈ 1,39 |
| 18,0 | ≈ 1,56 |
| 20,0 | ≈ 2,19 |
| 22,0 | ≈ 2,42 |
| 24,0 | ≈ 2,76 |
| 25,0 | ≈ 3,59 |
| 28,0 | ≈ 4,25 |
| 30,0 | ≈ 5,35 |
| 32,0 | ≈ 5,85 |
| 34,0 | ≈ 7,05 |
| 35,0 | ≈ 7,2 |
| 38,0 | ≈ 8,3 |
| 40,0 | ≈ 8,6 |
| 42,0 | ≈ 9,3 |
| 45,0 | ≈ 10,7 |
| 48,0 | ≈ 11,3 |
| 50,0 | ≈ 15,3 |
| 52,0 | ≈ 16,6 |
| 55,0 | ≈ 17,1 |
| 58,0 | ≈ 18,9 |
| 60,0 | ≈ 19,4 |
| 65,0 | ≈ 29,1 |
| 70,0 | ≈ 35,3 |
| 75,0 | ≈ 39,3 |
| 80,0 | ≈ 43,7 |
| 85,0 | ≈ 48,5 |
| 90,0 | ≈ 59,4 |
| 100,0 | ≈ 71,6 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
Нормативные требования и пояснения
- Исполнения
- Нормальное и тяжёлое; выбор исполнения входит в заказ
- Материал издания 2011-04
- Пружинная сталь C67S или C75S по DIN EN 10132-4
- Основные размеры
- s — толщина; b — радиальная ширина напротив разъёма; m — ширина канавки; d₅ — отверстия для монтажа
- Несущая способность
- Кольцо и канавку проверяют раздельно; определяет меньшее значение. Табличная нагрузка не заменяет расчёт с требуемым запасом
Область подтверждённых данных
Полная геометрия DIN относится к указанной исторической редакции; редакция 2026-05 не импортирована без полного текста.
Форма ненормированных участков может выбираться изготовителем; рисунок условный.
Нормативные размеры не подтверждают наличие, материал или применимость под нагрузкой.
DIN 471 · Нормальное исполнение · d₁ = 30,0 мм
2011-04
Исходный пример; справочный лист, не чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр вала | 30,0 | — | — | мм | |
| Толщина кольца | 1,5 | 1,44 | 1,5 | мм | Пределы относятся к кольцу до покрытия. |
| Внутренний диаметр свободного кольца | 27,9 | 27,48 | 28,11 | мм | Пределы относятся к кольцу до покрытия. |
| Радиальная ширина ушка, не более | — | — | 5,0 | мм | Пределы относятся к кольцу до покрытия. |
| Радиальная ширина напротив разреза, приблизительно | ≈ 3,5 | — | — | мм | Табличное b приблизительное; по сноске a размер b не должен превышать a max. Не использовать b≈ как строгий идентификационный диапазон. |
| Диаметр монтажного отверстия, не менее | — | 2,0 | — | мм | Пределы относятся к кольцу до покрытия. |
| Диаметр канавки | 28,6 | 28,39 | 28,6 | мм | |
| Ширина канавки | 1,6 | 1,6 | 1,74 | мм | Основное исполнение канавки. Расшифровка H13 указана отдельно; численные пределы не объявлены таблицей DIN. |
| Глубина канавки при номинальных d₁ и d₂ | 0,7 | — | — | мм | Номинальная расчётная глубина, не самостоятельный допуск. |
| Ширина буртика, не менее | — | 2,1 | — | мм | |
| Наибольший соосный диаметр монтажного пространства | 40,5 | — | — | мм | Не габарит снятого кольца и не посадочный диаметр. |
| Масса 1000 шт., приблизительно | ≈ 3,31 | — | — | кг/1000 шт. | |
| Радиус дна канавки на нагруженной стороне, не более | — | — | 0,15 | мм | |
| Перпендикулярность нагруженной стороны канавки к базе A | — | — | 0,014 | мм | |
| Другой диаметр свободного кольца | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
| Полный габарит свободного кольца с ушками | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
| Разрез свободного кольца | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
Все допуски относятся к состоянию до покрытия. Для покрытия возможное превышение толщины определяется п. 6; покрытую деталь нельзя строго исключать по исходному верхнему пределу s без сведений о покрытии. Форма кольца и ненормированные участки выбираются изготовителем. Толщина и свободный d₃ — основные размерные признаки; b приблизительное, отверстия d₅ ограничены только снизу, ушко a — только сверху. Нормальное и усиленное исполнения не объединяются при одинаковом номинале.
