Стопорные кольца · размеры и определение по образцу
ГОСТ 13943-86

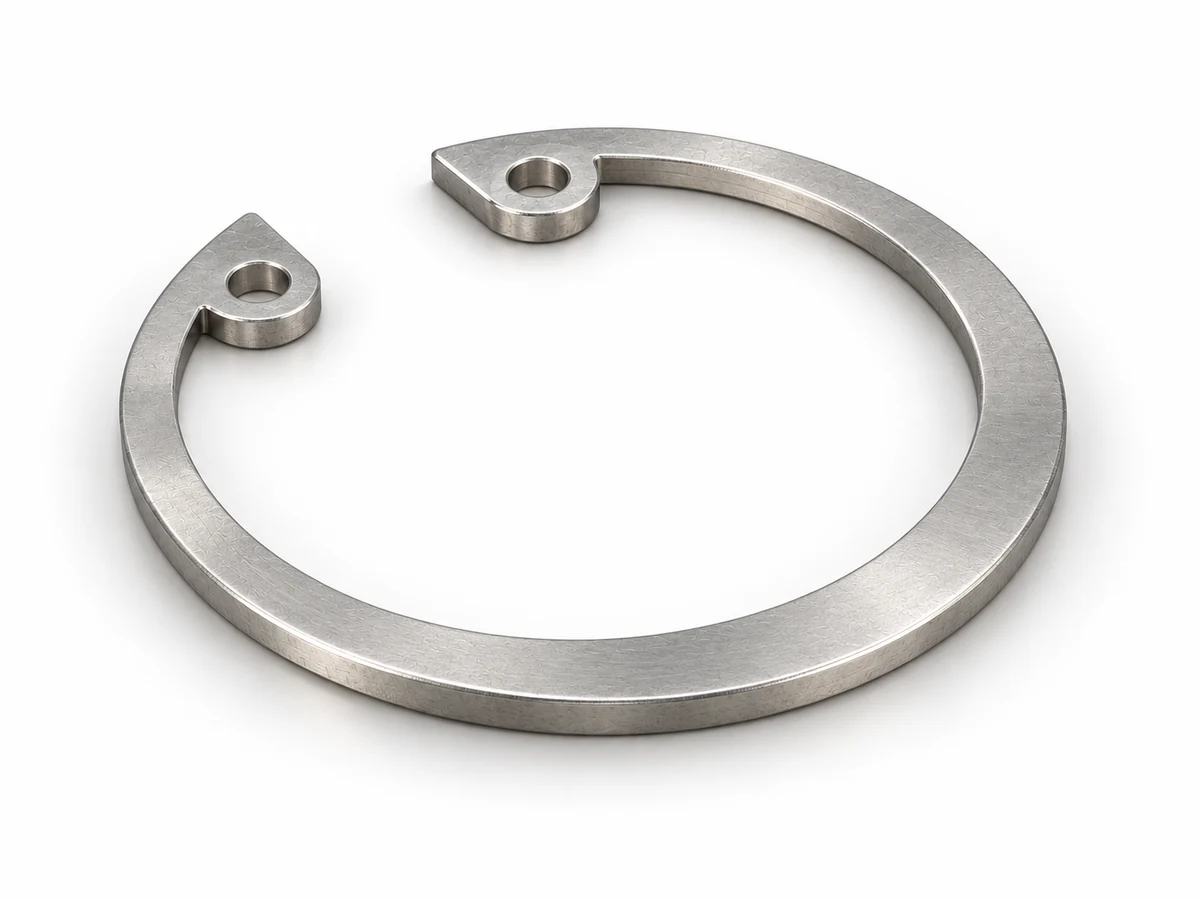

Внутренние эксцентрические стопорные кольца
Внутреннее кольцо удерживает детали от осевого смещения в отверстии. Условный размер d — диаметр отверстия, а не наружный диаметр снятого кольца.
Кольцо передо мной, размер не знаю
Определить кольцо по образцу
Сравните форму и введите доступные замеры свободной, ненагруженной детали. Можно начать с одного размера. Назначение, стандарт и номинал заранее знать не нужно.
Знаю стандарт или условный размер →
Примеры без экранного масштаба. Отверстия, ушки и разрез зависят от конструкции и размера; один признак не доказывает стандарт. У эксцентрического кольца радиальная ширина меняется, осевая толщина — другой размер.
Загрузка определителя. Основные схемы и таблицы карточек доступны независимо от JavaScript.
Единственный совместимый вариант в базе не доказывает стандарт изготовления, материал, твёрдость, покрытие, происхождение или пригодность под нагрузку. Если вариантов нет, проверьте точки контакта, единицы и свободное состояние; неизвестная деталь может быть вне проверенной базы.
Размер и схема кольца
Загрузка подбора. Исходный пример и полные таблицы доступны ниже.

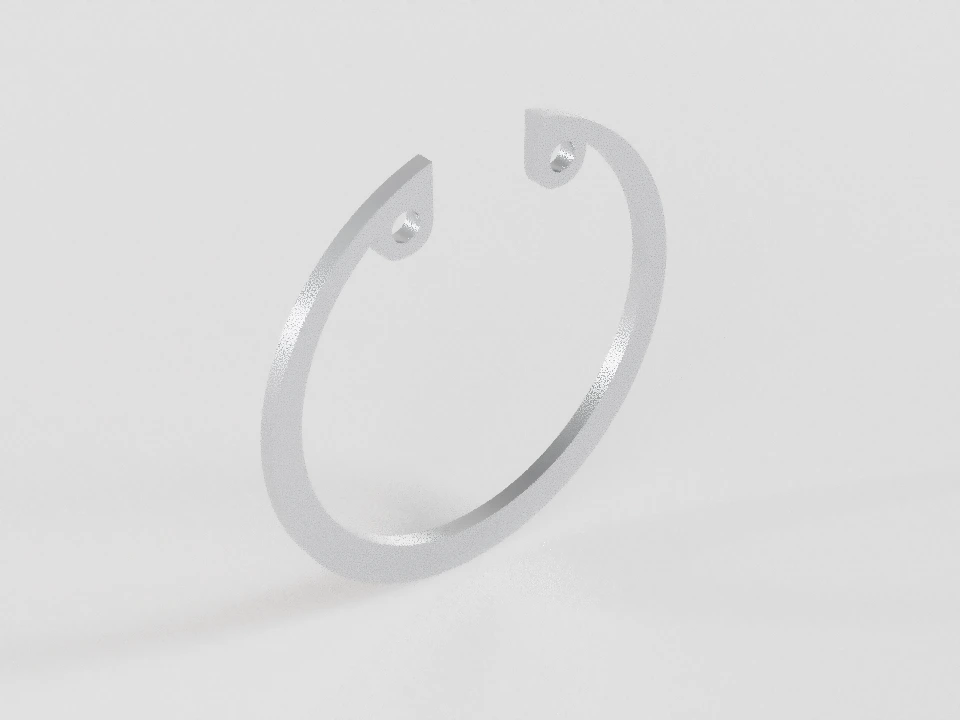

Исходный пример: ГОСТ 13943-86 · Эксцентрическое кольцо · d = 30 мм.
Условный посадочный диаметр и свободный размер кольца — разные величины. Схема условная, не чертёж для изготовления.
Выберите размер на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр отверстия | 30 | — | — | мм | Это размер посадочного вала/отверстия; не измеренный свободный размер кольца. |
| Наружный рабочий размер свободного кольца | 32,2 | 31,95 | 32,7 | мм | |
| Толщина кольца | 1,2 | — | — | мм | Численные границы приведены отдельно для классов A, B, C; неизвестный класс нельзя автоматически считать A. |
| Ширина спинки | ≈ 3,0 | — | — | мм | Разрешена корректировка при изготовлении; не строгая граница. |
| Расстояние между концами | ≈ 8,0 | — | — | мм | Размер допускается корректировать при изготовлении; не строгая граница. |
| Диаметр канавки | 31,5 | 31,5 | 31,75 | мм | |
| Ширина канавки | 1,4 | 1,4 | 1,54 | мм | |
| Расстояние канавки до торца | — | 2,3 | — | мм | |
| Теоретическая масса 1000 стальных колец | ≈ 1,75 | — | — | кг/1000 шт. | Справочная масса; не признак материала или покрытия измеряемого образца. |
| Диаметр отверстия под инструмент | 2,0 | — | — | мм | Прочерк означает отсутствие табличного значения; для допустимых вариантов с отверстиями. Не трактовать как нуль. |
| Внутренний приблизительный контур свободного кольца | ≈ 28,0 | — | — | мм | Не габарит по ушкам. Самостоятельный табличный размер; не вычислять через d2 ± 2*b. |
| Ширина конца | — | — | 4,8 | мм | У изделий, спроектированных до 01.01.1988, разрешена большая a при сохранении собираемости (§2, примечание 2). |
| Радиус конца | — | — | 2,0 | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Радиус перехода | ≈ 3,0 | — | — | мм | Разрешена корректировка при изготовлении. |
| Эксцентриситет контуров | ≈ 0,9 | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Внутренний просвет сжатого кольца | — | — | 19,4 | мм | Монтажное состояние; не применять к измерению свободного кольца. Контур с ушками, не d2. |
Условия выбранной строки
- d — диаметр отверстия.
- d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам.
- Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения.
- Контур условный; изготовительный чертёж по этой схеме не восстанавливается.
- Класс точности не выбран. Номинал толщины показан без назначения границ одного из классов А, В или С.
Измерение снятого кольца
d — диаметр отверстия.
d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам.
Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения.
Измеряйте без деформации от усилия инструмента. Укажите погрешность своего измерения; окно поиска не является допуском стандарта. Не смешивайте свободный рабочий диаметр, габарит с ушками, просвет при монтаже и диаметр канавки.
Полные проверенные таблицы
ГОСТ 13943-86 · Переиздание сентября 1988 года с Изменением № 1 (ИУС 11–88) · Эксцентрическое кольцо
Полная таблица указанного издания: 94 рядов, d=8–320 мм. Класс А, В или С задаётся отдельно.
| d, мм | d₂, мм | s, мм | b, мм | l, мм | d₁, мм | m, мм | h, мм | d₄, мм | d₃, мм | a, мм | r2, мм | r₁, мм | e, мм | D, мм | l₂, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8,8 [8,62; 9,16] | 0,8 | ≈ 1,1 | ≈ 3,0 | 8,5 [8,5; 8,59] | 0,9 [0,9; 1,04] | ≥ 0,75 | 1,0 | ≈ 7,2 | ≤ 2,4 | ≤ 1,0 | ≈ 1,2 | ≈ 0,3 | ≤ 2,8 | — | |
| 9,8 [9,62; 10,16] | 0,8 | ≈ 1,3 | ≈ 3,5 | 9,5 [9,5; 9,59] | 0,9 [0,9; 1,04] | ≥ 0,75 | 1,0 | ≈ 7,9 | ≤ 2,5 | ≤ 1,0 | ≈ 1,2 | ≈ 0,35 | ≤ 3,5 | — | |
| 10,8 [10,62; 11,16] | 1,0 | ≈ 1,4 | ≈ 3,5 | 10,5 [10,5; 10,61] | 1,2 [1,2; 1,34] | ≥ 0,75 | 1,5 | ≈ 8,9 | ≤ 3,2 | ≤ 1,0 | ≈ 1,6 | ≈ 0,45 | ≤ 3,1 | — | |
| 11,8 [11,62; 12,16] | 1,0 | ≈ 1,5 | ≈ 4,0 | 11,5 [11,5; 11,61] | 1,2 [1,2; 1,34] | ≥ 0,75 | 1,5 | ≈ 9,8 | ≤ 3,3 | ≤ 1,0 | ≈ 1,6 | ≈ 0,5 | ≤ 3,9 | — | |
| 13,0 [12,82; 13,36] | 1,0 | ≈ 1,7 | ≈ 4,0 | 12,7 [12,7; 12,81] | 1,2 [1,2; 1,34] | ≥ 1,1 | 1,5 | ≈ 10,6 | ≤ 3,4 | ≤ 1,0 | ≈ 1,7 | ≈ 0,5 | ≤ 4,7 | — | |
| 14,1 [13,92; 14,46] | 1,0 | ≈ 1,8 | ≈ 4,0 | 13,8 [13,8; 13,91] | 1,2 [1,2; 1,34] | ≥ 1,2 | 1,5 | ≈ 11,5 | ≤ 3,6 | ≤ 1,0 | ≈ 1,8 | ≈ 0,5 | ≤ 5,3 | — | |
| 15,1 [14,92; 15,46] | 1,0 | ≈ 1,9 | ≈ 4,5 | 14,8 [14,8; 14,91] | 1,2 [1,2; 1,34] | ≥ 1,2 | 1,7 | ≈ 12,3 | ≤ 3,7 | ≤ 1,0 | ≈ 1,8 | ≈ 0,5 | ≤ 6,0 | — | |
| 16,2 [16,02; 16,56] | 1,0 | ≈ 2,0 | ≈ 4,5 | 15,9 [15,9; 16,01] | 1,2 [1,2; 1,34] | ≥ 1,4 | 1,7 | ≈ 13,2 | ≤ 3,7 | ≤ 1,0 | ≈ 1,8 | ≈ 0,5 | ≤ 7,0 | — | |
| 17,3 [17,12; 17,66] | 1,0 | ≈ 2,0 | ≈ 5,0 | 17,0 [17,0; 17,11] | 1,2 [1,2; 1,34] | ≥ 1,5 | 1,7 | ≈ 14,3 | ≤ 3,8 | ≤ 1,0 | ≈ 1,9 | ≈ 0,5 | ≤ 7,7 | — | |
| 18,4 [18,19; 18,82] | 1,0 | ≈ 2,1 | ≈ 5,0 | 18,0 [18,0; 18,11] | 1,2 [1,2; 1,34] | ≥ 1,5 | 1,7 | ≈ 15,2 | ≤ 3,9 | ≤ 1,0 | ≈ 1,9 | ≈ 0,5 | ≤ 8,4 | — | |
| 19,6 [19,39; 20,02] | 1,0 | ≈ 2,2 | ≈ 6,0 | 19,2 [19,2; 19,41] | 1,2 [1,2; 1,34] | ≥ 1,8 | 2,0 | ≈ 16,2 | ≤ 4,1 | ≤ 1,0 | ≈ 2,0 | ≈ 0,5 | ≤ 8,9 | — | |
| 20,6 [20,39; 21,02] | 1,0 | ≈ 2,2 | ≈ 6,0 | 20,2 [20,2; 20,41] | 1,2 [1,2; 1,34] | ≥ 1,8 | 2,0 | ≈ 17,4 | ≤ 4,1 | ≤ 1,0 | ≈ 2,0 | ≈ 0,6 | ≤ 9,8 | — | |
| 21,8 [21,59; 22,22] | 1,0 | ≈ 2,3 | ≈ 6,0 | 21,4 [21,4; 21,61] | 1,2 [1,2; 1,34] | ≥ 2,1 | 2,0 | ≈ 18,4 | ≤ 4,2 | ≤ 2,0 | ≈ 2,5 | ≈ 0,6 | ≤ 10,6 | — | |
| 22,8 [22,59; 23,22] | 1,0 | ≈ 2,4 | ≈ 6,0 | 22,4 [22,4; 22,61] | 1,2 [1,2; 1,34] | ≥ 2,1 | 2,0 | ≈ 19,2 | ≤ 4,2 | ≤ 2,0 | ≈ 2,5 | ≈ 0,6 | ≤ 11,6 | — | |
| 23,8 [23,59; 24,22] | 1,0 | ≈ 2,5 | ≈ 6,0 | 23,4 [23,4; 23,61] | 1,2 [1,2; 1,34] | ≥ 2,1 | 2,0 | ≈ 20,2 | ≤ 4,2 | ≤ 2,0 | ≈ 2,5 | ≈ 0,7 | ≤ 12,6 | — | |
| 24,9 [24,69; 25,32] | 1,2 | ≈ 2,5 | ≈ 7,0 | 24,5 [24,5; 24,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 21,3 | ≤ 4,2 | ≤ 2,0 | ≈ 2,5 | ≈ 0,7 | ≤ 13,6 | — | |
| 25,9 [25,69; 26,32] | 1,2 | ≈ 2,6 | ≈ 7,0 | 25,5 [25,5; 25,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 22,1 | ≤ 4,4 | ≤ 2,0 | ≈ 2,5 | ≈ 0,7 | ≤ 14,2 | — | |
| 26,9 [26,69; 27,32] | 1,2 | ≈ 2,7 | ≈ 7,0 | 26,5 [26,5; 26,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 23,1 | ≤ 4,5 | ≤ 2,0 | ≈ 2,5 | ≈ 0,8 | ≤ 15,0 | — | |
| 28,0 [27,79; 28,42] | 1,2 | ≈ 2,8 | ≈ 7,0 | 27,5 [27,5; 27,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 24,0 | ≤ 4,7 | ≤ 2,0 | ≈ 3,0 | ≈ 0,8 | ≤ 15,6 | — | |
| 30,2 [29,95; 30,7] | 1,2 | ≈ 2,9 | ≈ 8,0 | 29,5 [29,5; 29,71] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 26,0 | ≤ 4,8 | ≤ 2,0 | ≈ 3,0 | ≈ 0,8 | ≤ 17,4 | — | |
| 31,2 [30,95; 31,7] | 1,2 | ≈ 2,9 | ≈ 8,0 | 30,5 [30,5; 30,75] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 27,2 | ≤ 4,8 | ≤ 2,0 | ≈ 3,0 | ≈ 0,9 | ≤ 18,4 | — | |
| 32,2 [31,95; 32,7] | 1,2 | ≈ 3,0 | ≈ 8,0 | 31,5 [31,5; 31,75] | 1,4 [1,4; 1,54] | ≥ 2,3 | 2,0 | ≈ 28,0 | ≤ 4,8 | ≤ 2,0 | ≈ 3,0 | ≈ 0,9 | ≤ 19,4 | — | |
| 34,5 [34,25; 35,0] | 1,2 | ≈ 3,2 | ≈ 9,0 | 33,8 [33,8; 34,05] | 1,4 [1,4; 1,54] | ≥ 2,7 | 2,5 | ≈ 29,9 | ≤ 5,4 | ≤ 2,0 | ≈ 3,5 | ≈ 0,9 | ≤ 20,2 | — | |
| 36,5 [36,25; 37,0] | 1,2 | ≈ 3,3 | ≈ 9,0 | 35,8 [35,8; 36,05] | 1,4 [1,4; 1,54] | ≥ 2,7 | 2,5 | ≈ 31,7 | ≤ 5,4 | ≤ 2,0 | ≈ 3,5 | ≈ 0,9 | ≤ 22,2 | — | |
| 37,8 [37,55; 38,3] | 1,2 | ≈ 3,4 | ≈ 10,0 | 37,0 [37,0; 37,25] | 1,4 [1,4; 1,54] | ≥ 3,0 | 2,5 | ≈ 32,8 | ≤ 5,4 | ≤ 2,0 | ≈ 3,5 | ≈ 0,9 | ≤ 23,2 | — | |
| 38,8 [38,55; 39,3] | 1,2 | ≈ 3,5 | ≈ 10,0 | 38,0 [38,0; 38,25] | 1,4 [1,4; 1,54] | ≥ 3,0 | 2,5 | ≈ 33,8 | ≤ 5,4 | ≤ 2,0 | ≈ 3,5 | ≈ 1,0 | ≤ 24,2 | — | |
| 39,8 [39,55; 40,3] | 1,2 | ≈ 3,6 | ≈ 10,0 | 39,0 [39,0; 39,25] | 1,4 [1,4; 1,54] | ≥ 3,0 | 2,5 | ≈ 34,6 | ≤ 5,5 | ≤ 2,0 | ≈ 3,5 | ≈ 1,0 | ≤ 25,0 | — | |
| 40,8 [40,55; 41,3] | 1,2 | ≈ 3,7 | ≈ 10,0 | 40,0 [40,0; 40,25] | 1,4 [1,4; 1,54] | ≥ 3,0 | 2,5 | ≈ 35,4 | ≤ 5,5 | ≤ 2,0 | ≈ 3,5 | ≈ 1,0 | ≤ 26,0 | — | |
| 43,5 [43,11; 44,28] | 1,7 | ≈ 3,9 | ≈ 12,0 | 42,5 [42,5; 42,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 37,7 | ≤ 5,8 | ≤ 2,0 | ≈ 4,5 | ≈ 1,0 | ≤ 27,4 | ≈ 2,9 | |
| 45,5 [45,11; 46,28] | 1,7 | ≈ 4,1 | ≈ 12,0 | 44,5 [44,5; 44,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 39,3 | ≤ 5,9 | ≤ 2,0 | ≈ 4,5 | ≈ 1,0 | ≤ 29,2 | ≈ 2,95 | |
| 48,5 [48,11; 49,28] | 1,7 | ≈ 4,2 | ≈ 14,0 | 47,5 [47,5; 47,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 42,1 | ≤ 6,2 | ≤ 2,0 | ≈ 5,0 | ≈ 1,0 | ≤ 31,6 | ≈ 3,1 | |
| 49,5 [49,11; 50,28] | 1,7 | ≈ 4,3 | ≈ 14,0 | 48,5 [48,5; 48,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 43,1 | ≤ 6,3 | ≤ 2,0 | ≈ 5,0 | ≈ 1,1 | ≤ 32,2 | ≈ 3,15 | |
| 50,6 [50,14; 51,52] | 1,7 | ≈ 4,4 | ≈ 14,0 | 49,5 [49,5; 49,75] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 44,0 | ≤ 6,4 | ≤ 2,0 | ≈ 5,0 | ≈ 1,1 | ≤ 33,2 | ≈ 3,2 | |
| 51,6 [51,14; 52,52] | 1,7 | ≈ 4,5 | ≈ 14,0 | 50,5 [50,5; 50,8] | 1,9 [1,9; 2,04] | ≥ 3,8 | 2,5 | ≈ 44,8 | ≤ 6,4 | ≤ 2,0 | ≈ 5,0 | ≈ 1,1 | ≤ 34,6 | ≈ 3,2 | |
| 54,2 [53,74; 55,12] | 1,7 | ≈ 4,6 | ≈ 14,0 | 53,0 [53,0; 53,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 2,5 | ≈ 47,2 | ≤ 6,5 | ≤ 2,0 | ≈ 5,0 | ≈ 1,1 | ≤ 36,0 | ≈ 3,25 | |
| 56,2 [55,74; 57,12] | 1,7 | ≈ 4,7 | ≈ 16,0 | 55,0 [55,0; 55,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 2,5 | ≈ 49,4 | ≤ 6,7 | ≤ 2,0 | ≈ 5,5 | ≈ 1,3 | ≤ 37,6 | ≈ 3,35 | |
| 58,2 [57,74; 59,12] | 1,7 | ≈ 4,8 | ≈ 16,0 | 57,0 [57,0; 57,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 2,5 | ≈ 51,2 | ≤ 6,7 | ≤ 2,0 | ≈ 5,5 | ≈ 1,3 | ≤ 39,6 | ≈ 3,35 | |
| 59,2 [58,74; 60,12] | 1,7 | ≈ 5,0 | ≈ 16,0 | 58,0 [58,0; 58,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 2,5 | ≈ 51,8 | ≤ 6,8 | ≤ 2,0 | ≈ 5,5 | ≈ 1,3 | ≤ 40,4 | ≈ 3,4 | |
| 60,2 [59,74; 61,12] | 1,7 | ≈ 5,1 | ≈ 16,0 | 59,0 [59,0; 59,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 2,5 | ≈ 52,6 | ≤ 6,8 | ≤ 2,0 | ≈ 5,5 | ≈ 1,3 | ≤ 41,4 | ≈ 3,4 | |
| 62,2 [61,74; 63,12] | 1,7 | ≈ 5,2 | ≈ 16,0 | 61,0 [61,0; 61,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 2,5 | ≈ 54,4 | ≤ 6,9 | ≤ 2,0 | ≈ 6,0 | ≈ 1,3 | ≤ 43,2 | ≈ 3,45 | |
| 64,2 [63,74; 65,12] | 1,7 | ≈ 5,4 | ≈ 16,0 | 63,0 [63,0; 63,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 2,5 | ≈ 56,0 | ≤ 7,3 | ≤ 2,0 | ≈ 6,0 | ≈ 1,3 | ≤ 44,4 | ≈ 3,65 | |
| 66,2 [65,74; 67,12] | 1,7 | ≈ 5,5 | ≈ 16,0 | 65,0 [65,0; 65,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 2,5 | ≈ 57,8 | ≤ 7,3 | ≤ 2,0 | ≈ 6,0 | ≈ 1,3 | ≤ 46,4 | ≈ 3,65 | |
| 69,2 [68,74; 70,12] | 1,7 | ≈ 5,8 | ≈ 16,0 | 68,0 [68,0; 68,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 3,0 | ≈ 60,2 | ≤ 7,6 | ≤ 2,0 | ≈ 6,0 | ≈ 1,3 | ≤ 48,8 | ≈ 3,8 | |
| 72,5 [72,04; 73,42] | 1,7 | ≈ 6,1 | ≈ 16,0 | 71,0 [71,0; 71,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 3,0 | ≈ 62,9 | ≤ 7,8 | ≤ 2,0 | ≈ 6,0 | ≈ 1,3 | ≤ 51,4 | ≈ 3,9 | |
| 74,5 [74,04; 75,42] | 1,7 | ≈ 6,2 | ≈ 16,0 | 73,0 [73,0; 73,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 3,0 | ≈ 65,1 | ≤ 7,8 | ≤ 2,0 | ≈ 6,0 | ≈ 1,5 | ≤ 53,4 | ≈ 3,9 | |
| 76,5 [76,04; 77,42] | 1,7 | ≈ 6,4 | ≈ 18,0 | 75,0 [75,0; 75,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 3,0 | ≈ 66,7 | ≤ 7,8 | ≤ 2,0 | ≈ 6,0 | ≈ 1,5 | ≤ 55,4 | ≈ 3,9 | |
| 79,5 [79,04; 80,42] | 1,7 | ≈ 6,6 | ≈ 18,0 | 78,0 [78,0; 78,3] | 1,9 [1,9; 2,04] | ≥ 4,5 | 3,0 | ≈ 69,3 | ≤ 7,8 | ≤ 2,0 | ≈ 6,0 | ≈ 1,5 | ≤ 58,4 | ≈ 3,9 | |
| 82,5 [81,96; 83,58] | 2,0 | ≈ 6,8 | ≈ 18,0 | 81,0 [81,0; 81,35] | 2,2 [2,2; 2,34] | ≥ 4,5 | 3,0 | ≈ 71,9 | ≤ 8,5 | ≤ 2,0 | ≈ 6,5 | ≈ 1,5 | ≤ 60,0 | ≈ 4,25 | |
| 85,5 [84,96; 86,58] | 2,0 | ≈ 7,0 | ≈ 18,0 | 83,5 [83,5; 83,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 3,0 | ≈ 74,5 | ≤ 8,5 | ≤ 2,0 | ≈ 6,5 | ≈ 1,5 | ≤ 62,0 | ≈ 4,25 | |
| 87,5 [86,96; 88,58] | 2,0 | ≈ 7,0 | ≈ 18,0 | 85,5 [85,5; 85,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 3,0 | ≈ 76,5 | ≤ 8,5 | ≤ 2,0 | ≈ 6,5 | ≈ 1,5 | ≤ 64,0 | ≈ 4,25 | |
| 90,5 [89,96; 91,58] | 2,0 | ≈ 7,2 | ≈ 20,0 | 88,5 [88,5; 88,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 3,5 | ≈ 79,1 | ≤ 8,6 | ≤ 2,0 | ≈ 7,0 | ≈ 1,5 | ≤ 66,8 | ≈ 4,3 | |
| 93,5 [92,96; 94,58] | 2,0 | ≈ 7,4 | ≈ 20,0 | 91,5 [91,5; 91,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 3,5 | ≈ 81,7 | ≤ 8,6 | ≤ 2,0 | ≈ 7,0 | ≈ 1,5 | ≤ 69,8 | ≈ 4,3 | |
| 95,5 [94,96; 96,58] | 2,0 | ≈ 7,6 | ≈ 20,0 | 93,5 [93,5; 93,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 3,5 | ≈ 83,9 | ≤ 8,6 | ≤ 2,0 | ≈ 7,0 | ≈ 1,8 | ≤ 71,8 | ≈ 4,3 | |
| 97,5 [96,96; 98,58] | 2,0 | ≈ 7,8 | ≈ 20,0 | 95,5 [95,5; 95,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 3,5 | ≈ 85,5 | ≤ 8,7 | ≤ 2,0 | ≈ 7,0 | ≈ 1,8 | ≤ 73,6 | ≈ 4,35 | |
| 100,5 [99,96; 101,58] | 2,0 | ≈ 8,1 | ≈ 20,0 | 98,5 [98,5; 98,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 3,5 | ≈ 87,9 | ≤ 8,8 | ≤ 2,0 | ≈ 7,5 | ≈ 1,8 | ≤ 76,4 | ≈ 4,4 | |
| 103,5 [102,96; 104,58] | 2,0 | ≈ 8,3 | ≈ 20,0 | 101,5 [101,5; 101,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 3,5 | ≈ 90,5 | ≤ 9,0 | ≤ 2,0 | ≈ 7,5 | ≈ 1,8 | ≤ 79,0 | ≈ 4,5 | |
| 105,5 [104,96; 106,58] | 2,0 | ≈ 8,4 | ≈ 20,0 | 103,5 [103,5; 103,85] | 2,2 [2,2; 2,34] | ≥ 5,3 | 3,5 | ≈ 92,3 | ≤ 9,0 | ≤ 2,0 | ≈ 7,5 | ≈ 1,8 | ≤ 81,0 | ≈ 4,5 | |
| 108,0 [107,46; 109,08] | 2,5 | ≈ 8,5 | ≈ 22,0 | 106,0 [106,0; 106,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 3,5 | ≈ 94,6 | ≤ 9,2 | ≤ 2,0 | ≈ 7,5 | ≈ 1,8 | ≤ 82,6 | ≈ 4,6 | |
| 111,0 [110,46; 112,08] | 2,5 | ≈ 8,7 | ≈ 22,0 | 109,0 [109,0; 109,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 3,5 | ≈ 97,2 | ≤ 9,2 | ≤ 2,0 | ≈ 7,5 | ≈ 1,8 | ≤ 85,6 | ≈ 4,6 | |
| 114,0 [113,46; 115,08] | 2,5 | ≈ 8,9 | ≈ 22,0 | 112,0 [112,0; 112,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 3,5 | ≈ 99,8 | ≤ 9,5 | ≤ 2,0 | ≈ 7,5 | ≈ 1,8 | ≤ 88,0 | ≈ 4,75 | |
| 116,0 [115,46; 117,08] | 2,5 | ≈ 9,0 | ≈ 22,0 | 114,0 [114,0; 114,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 3,5 | ≈ 102,2 | ≤ 10,4 | ≤ 2,0 | ≈ 8,5 | ≈ 2,1 | ≤ 88,2 | ≈ 5,2 | |
| 118,0 [117,46; 119,08] | 2,5 | ≈ 9,1 | ≈ 22,0 | 116,0 [116,0; 116,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 3,5 | ≈ 104,0 | ≤ 10,5 | ≤ 2,0 | ≈ 8,5 | ≈ 2,1 | ≤ 90,0 | ≈ 5,25 | |
| 121,5 [120,87; 122,76] | 2,5 | ≈ 9,3 | ≈ 22,0 | 119,0 [119,0; 119,54] | 2,8 [2,8; 2,94] | ≥ 6,0 | 3,5 | ≈ 107,1 | ≤ 10,5 | ≤ 2,0 | ≈ 8,5 | ≈ 2,1 | ≤ 93,0 | ≈ 5,25 | |
| 126,5 [125,87; 127,76] | 2,5 | ≈ 9,7 | ≈ 22,0 | 124,0 [124,0; 124,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 4,0 | ≈ 111,3 | ≤ 11,0 | ≤ 2,0 | ≈ 8,5 | ≈ 2,1 | ≤ 97,0 | ≈ 5,5 | |
| 131,5 [130,87; 132,76] | 2,5 | ≈ 10,0 | ≈ 22,0 | 129,0 [129,0; 129,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 4,0 | ≈ 116,3 | ≤ 11,0 | ≤ 2,0 | ≈ 8,5 | ≈ 2,4 | ≤ 102,0 | ≈ 5,5 | |
| 136,5 [135,87; 137,76] | 2,5 | ≈ 10,2 | ≈ 24,0 | 134,0 [134,0; 134,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 4,0 | ≈ 120,9 | ≤ 11,0 | ≤ 2,0 | ≈ 8,5 | ≈ 2,4 | ≤ 107,0 | ≈ 5,5 | |
| 141,5 [140,87; 142,76] | 2,5 | ≈ 10,5 | ≈ 24,0 | 139,0 [139,0; 139,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 4,0 | ≈ 125,3 | ≤ 11,2 | ≤ 2,0 | ≈ 10,0 | ≈ 2,4 | ≤ 112,0 | ≈ 5,6 | |
| 146,5 [145,87; 147,76] | 2,5 | ≈ 10,7 | ≈ 24,0 | 144,0 [144,0; 144,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 4,0 | ≈ 129,9 | ≤ 11,2 | ≤ 2,0 | ≈ 10,0 | ≈ 2,4 | ≤ 117,0 | ≈ 5,6 | |
| 151,5 [150,87; 152,76] | 2,5 | ≈ 10,9 | ≈ 24,0 | 149,0 [149,0; 149,63] | 2,8 [2,8; 2,94] | ≥ 6,0 | 4,0 | ≈ 134,5 | ≤ 11,4 | ≤ 2,0 | ≈ 10,0 | ≈ 2,4 | ≤ 122,0 | ≈ 5,7 | |
| 157,5 [156,87; 158,76] | 3,0 | ≈ 11,2 | ≈ 28,0 | 155,0 [155,0; 155,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 140,5 | ≤ 12,0 | ≤ 3,0 | ≈ 10,0 | ≈ 2,7 | ≤ 125,0 | ≈ 6,0 | |
| 162,5 [161,87; 163,76] | 3,0 | ≈ 11,4 | ≈ 28,0 | 160,0 [160,0; 160,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 145,1 | ≤ 12,0 | ≤ 3,0 | ≈ 10,0 | ≈ 2,7 | ≤ 130,0 | ≈ 6,0 | |
| 167,5 [166,87; 168,76] | 3,0 | ≈ 11,6 | ≈ 28,0 | 165,0 [165,0; 165,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 149,7 | ≤ 13,0 | ≤ 3,0 | ≈ 10,0 | ≈ 2,7 | ≤ 133,0 | ≈ 6,5 | |
| 172,5 [171,87; 173,76] | 3,0 | ≈ 11,8 | ≈ 28,0 | 170,0 [170,0; 170,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 4,0 | ≈ 152,5 | ≤ 13,0 | ≤ 3,0 | ≈ 10,0 | ≈ 1,8 | ≤ 138,0 | ≈ 6,5 | |
| 177,5 [176,87; 178,76] | 3,0 | ≈ 12,2 | ≈ 28,0 | 175,0 [175,0; 175,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,0 | ≈ 156,7 | — | — | — | ≈ 1,8 | ≤ 145,0 | ≈ 6,02 | |
| 182,5 [181,78; 183,94] | 3,0 | ≈ 12,7 | ≈ 28,0 | 180,0 [180,0; 180,63] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,0 | ≈ 161,3 | — | — | — | ≈ 2,1 | ≤ 149,0 | ≈ 5,95 | |
| 188,0 [187,28; 189,44] | 3,0 | ≈ 13,2 | ≈ 28,0 | 185,0 [185,0; 185,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,0 | ≈ 165,8 | — | — | — | ≈ 2,1 | ≤ 153,0 | ≈ 6,3 | |
| 193,0 [192,28; 194,44] | 3,0 | ≈ 13,7 | ≈ 28,0 | 190,0 [190,0; 190,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,0 | ≈ 169,8 | — | — | — | ≈ 2,1 | ≤ 157,0 | ≈ 6,65 | |
| 198,0 [197,28; 199,44] | 3,0 | ≈ 13,8 | ≈ 28,0 | 195,0 [195,0; 195,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,0 | ≈ 174,6 | — | — | — | ≈ 2,1 | ≤ 162,0 | ≈ 6,72 | |
| 203,0 [202,28; 204,44] | 3,0 | ≈ 13,8 | ≈ 30,0 | 200,0 [200,0; 200,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,0 | ≈ 179,6 | — | — | — | ≈ 2,1 | ≤ 167,0 | ≈ 6,72 | |
| 208,0 [207,28; 209,44] | 3,0 | ≈ 14,0 | ≈ 30,0 | 205,0 [205,0; 205,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,0 | ≈ 184,2 | — | — | — | ≈ 2,1 | ≤ 171,0 | ≈ 6,86 | |
| 218,0 [217,28; 219,44] | 3,0 | ≈ 14,0 | ≈ 30,0 | 215,0 [215,0; 215,72] | 3,4 [3,4; 3,58] | ≥ 7,5 | 3,0 | ≈ 194,2 | — | — | — | ≈ 2,1 | ≤ 181,0 | ≈ 6,86 | |
| 224,0 [223,28; 225,44] | 3,0 | ≈ 14,0 | ≈ 30,0 | 221,0 [221,0; 221,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 3,0 | ≈ 200,2 | — | — | — | ≈ 2,1 | ≤ 186,0 | ≈ 6,86 | |
| 229,0 [228,28; 230,44] | 3,0 | ≈ 14,0 | ≈ 32,0 | 226,0 [226,0; 226,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 3,0 | ≈ 205,2 | — | — | — | ≈ 2,1 | ≤ 191,0 | ≈ 6,86 | |
| 234,0 [233,28; 235,44] | 3,0 | ≈ 14,0 | ≈ 32,0 | 231,0 [231,0; 231,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 3,0 | ≈ 210,2 | — | — | — | ≈ 2,1 | ≤ 196,0 | ≈ 6,86 | |
| 239,0 [238,28; 240,44] | 3,0 | ≈ 14,0 | ≈ 32,0 | 236,0 [236,0; 236,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 3,0 | ≈ 215,2 | — | — | — | ≈ 2,1 | ≤ 201,0 | ≈ 6,86 | |
| 249,0 [248,28; 250,44] | 3,0 | ≈ 14,0 | ≈ 32,0 | 246,0 [246,0; 246,72] | 3,4 [3,4; 3,58] | ≥ 9,0 | 3,0 | ≈ 225,2 | — | — | — | ≈ 2,1 | ≤ 211,0 | ≈ 6,86 | |
| 259,0 [258,19; 260,62] | 3,0 | ≈ 14,0 | ≈ 32,0 | 256,0 [256,0; 256,81] | 3,4 [3,4; 3,58] | ≥ 9,0 | 3,0 | ≈ 235,2 | — | — | — | ≈ 2,1 | ≤ 221,0 | ≈ 6,86 | |
| 271,0 [270,19; 272,62] | 3,0 | ≈ 16,0 | ≈ 36,0 | 268,0 [268,0; 268,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 3,5 | ≈ 243,8 | — | — | — | ≈ 2,4 | ≤ 227,0 | ≈ 7,84 | |
| 281,0 [280,19; 282,62] | 3,0 | ≈ 16,0 | ≈ 36,0 | 278,0 [278,0; 278,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 3,5 | ≈ 253,8 | — | — | — | ≈ 2,4 | ≤ 237,0 | ≈ 7,84 | |
| 291,0 [290,19; 292,62] | 3,0 | ≈ 16,0 | ≈ 36,0 | 288,0 [288,0; 288,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 3,5 | ≈ 263,8 | — | — | — | ≈ 2,4 | ≤ 247,0 | ≈ 7,84 | |
| 301,0 [300,19; 302,62] | 3,0 | ≈ 16,0 | ≈ 36,0 | 298,0 [298,0; 298,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 3,5 | ≈ 273,8 | — | — | — | ≈ 2,4 | ≤ 257,0 | ≈ 7,84 | |
| 311,0 [310,19; 312,62] | 3,0 | ≈ 16,0 | ≈ 36,0 | 308,0 [308,0; 308,81] | 3,4 [3,4; 3,58] | ≥ 12,0 | 3,5 | ≈ 283,8 | — | — | — | ≈ 2,4 | ≤ 267,0 | ≈ 7,84 | |
| 321,0 [320,11; 322,78] | 3,0 | ≈ 16,0 | ≈ 36,0 | 318,0 [318,0; 318,89] | 3,4 [3,4; 3,58] | ≥ 12,0 | 3,5 | ≈ 293,8 | — | — | — | ≈ 2,4 | ≤ 277,0 | ≈ 7,84 | |
| 331,0 [330,11; 332,78] | 3,0 | ≈ 16,0 | ≈ 36,0 | 328,0 [328,0; 328,89] | 3,4 [3,4; 3,58] | ≥ 12,0 | 3,5 | ≈ 303,8 | — | — | — | ≈ 2,4 | ≤ 287,0 | ≈ 7,84 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.
Обозначения и измерительные состояния
- d₂
- Наружный рабочий размер свободного кольца; свободное кольцо.
- s
- Толщина кольца; свободное кольцо.
- b
- Ширина спинки; свободное кольцо.
- l
- Расстояние между концами; свободное кольцо.
- d₁
- Диаметр канавки; канавка.
- m
- Ширина канавки; канавка.
- h
- Расстояние канавки до торца; канавка.
- d₄
- Диаметр отверстия под инструмент; свободное кольцо.
- d₃
- Внутренний приблизительный контур свободного кольца; свободное кольцо.
- a
- Ширина конца; свободное кольцо.
- r2
- Радиус конца; свободное кольцо.
- r₁
- Радиус перехода; свободное кольцо.
- e
- Эксцентриситет контуров; свободное кольцо.
- D
- Внутренний просвет сжатого кольца; монтажное состояние.
- l₂
- Расстояние центра отверстия до конца; свободное кольцо.
| s ном., мм | Класс А, мм | Класс В, мм | Класс С, мм |
|---|---|---|---|
| 0,8 | 0,8 [0,74; 0,8] | 0,8 [0,7; 0,8] | 0,8 [0,66; 0,8] |
| 1,0 | 1,0 [0,94; 1,0] | 1,0 [0,9; 1,0] | 1,0 [0,86; 1,0] |
| 1,2 | 1,2 [1,14; 1,2] | 1,2 [1,1; 1,2] | 1,2 [1,06; 1,2] |
| 1,7 | 1,7 [1,64; 1,7] | 1,7 [1,6; 1,7] | 1,7 [1,56; 1,7] |
| 2,0 | 2,0 [1,94; 2,0] | 2,0 [1,9; 2,0] | 2,0 [1,86; 2,0] |
| 2,5 | 2,5 [2,44; 2,5] | 2,5 [2,4; 2,5] | 2,5 [2,36; 2,5] |
| 3,0 | 3,0 [2,94; 3,0] | 3,0 [2,9; 3,0] | 3,0 [2,86; 3,0] |
Теоретическая масса
| d, мм | 1000 шт., кг |
|---|---|
| 8 | ≈ 0,14 |
| 9 | ≈ 0,18 |
| 10 | ≈ 0,29 |
| 11 | ≈ 0,32 |
| 12 | ≈ 0,36 |
| 13 | ≈ 0,4 |
| 14 | ≈ 0,43 |
| 15 | ≈ 0,48 |
| 16 | ≈ 0,51 |
| 17 | ≈ 0,55 |
| 18 | ≈ 0,67 |
| 19 | ≈ 0,72 |
| 20 | ≈ 0,76 |
| 21 | ≈ 0,81 |
| 22 | ≈ 0,85 |
| 23 | ≈ 1,2 |
| 24 | ≈ 1,31 |
| 25 | ≈ 1,42 |
| 26 | ≈ 1,53 |
| 28 | ≈ 1,64 |
| 29 | ≈ 1,69 |
| 30 | ≈ 1,75 |
| 32 | ≈ 1,85 |
| 34 | ≈ 1,97 |
| 35 | ≈ 2,5 |
| 36 | ≈ 2,63 |
| 37 | ≈ 2,73 |
| 38 | ≈ 2,84 |
| 40 | ≈ 5,0 |
| 42 | ≈ 5,4 |
| 45 | ≈ 5,8 |
| 46 | ≈ 5,9 |
| 47 | ≈ 6,1 |
| 48 | ≈ 6,4 |
| 50 | ≈ 6,8 |
| 52 | ≈ 8,0 |
| 54 | ≈ 8,5 |
| 55 | ≈ 8,8 |
| 56 | ≈ 8,9 |
| 58 | ≈ 9,1 |
| 60 | ≈ 9,9 |
| 62 | ≈ 10,3 |
| 65 | ≈ 10,9 |
| 68 | ≈ 11,4 |
| 70 | ≈ 11,8 |
| 72 | ≈ 12,2 |
| 75 | ≈ 12,8 |
| 78 | ≈ 18,6 |
| 80 | ≈ 19,2 |
| 82 | ≈ 19,6 |
| 85 | ≈ 20,4 |
| 88 | ≈ 20,8 |
| 90 | ≈ 21,8 |
| 92 | ≈ 22,3 |
| 95 | ≈ 23,1 |
| 98 | ≈ 23,8 |
| 100 | ≈ 24,3 |
| 102 | ≈ 34,4 |
| 105 | ≈ 36,8 |
| 108 | ≈ 38,0 |
| 110 | ≈ 38,8 |
| 112 | ≈ 39,2 |
| 115 | ≈ 40,9 |
| 120 | ≈ 43,0 |
| 125 | ≈ 44,8 |
| 130 | ≈ 53,5 |
| 135 | ≈ 54,8 |
| 140 | ≈ 57,0 |
| 145 | ≈ 59,3 |
| 150 | ≈ 77,4 |
| 155 | ≈ 80,0 |
| 160 | ≈ 82,8 |
| 165 | ≈ 85,4 |
| 170 | ≈ 88,0 |
| 175 | ≈ 105,4 |
| 180 | ≈ 108,6 |
| 185 | ≈ 112,0 |
| 190 | ≈ 115,4 |
| 195 | ≈ 118,6 |
| 200 | ≈ 121,8 |
| 210 | ≈ 140,8 |
| 215 | ≈ 145,6 |
| 220 | ≈ 148,1 |
| 225 | ≈ 152,1 |
| 230 | ≈ 156,1 |
| 240 | ≈ 164,2 |
| 250 | ≈ 170,2 |
| 260 | ≈ 177,0 |
| 270 | ≈ 185,0 |
| 280 | ≈ 191,6 |
| 290 | ≈ 198,7 |
| 300 | ≈ 205,9 |
| 310 | ≈ 213,2 |
| 320 | ≈ 220,4 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
Справочные осевые нагрузки из прежней таблицы
Это исходные табличные значения с условиями стандарта, не расчёт несущей способности узла. Рабочие кромки кольца и углы канавки острые; прилегающая деталь установлена без зазора и без фаски/скругления у опорной поверхности; прочность материала вала/отверстия не менее 300 Н/мм². При иных условиях требуется отдельная проверка.
| d, мм | Нагрузка, кН |
|---|---|
| 8,0 | 1,68 |
| 9,0 | 1,76 |
| 10,0 | 1,96 |
| 11,0 | 2,17 |
| 12,0 | 3,33 |
| 13,0 | 4,11 |
| 14,0 | 4,32 |
| 15,0 | 5,3 |
| 16,0 | 6,46 |
| 17,0 | 6,86 |
| 18,0 | 7,86 |
| 19,0 | 9,2 |
| 20,0 | 11,0 |
| 21,0 | 11,8 |
| 22,0 | 12,7 |
| 23,0 | 13,7 |
| 24,0 | 14,5 |
| 25,0 | 14,7 |
| 26,0 | 15,5 |
| 28,0 | 17,2 |
| 29,0 | 17,6 |
| 30,0 | 18,0 |
| 32,0 | 23,5 |
| 34,0 | 23,5 |
| 35,0 | 28,2 |
| 36,0 | 29,0 |
| 37,0 | 29,8 |
| 38,0 | 31,6 |
| 40,0 | 40,4 |
| 42,0 | 43,0 |
| 45,0 | 45,2 |
| 46,0 | 46,0 |
| 47,0 | 47,2 |
| 48,0 | 48,2 |
| 50,0 | 60,7 |
| 52,0 | 62,9 |
| 54,0 | 64,7 |
| 55,0 | 66,4 |
| 56,0 | 67,5 |
| 58,0 | 69,6 |
| 60,0 | 72,5 |
| 62,0 | 74,7 |
| 65,0 | 78,2 |
| 68,0 | 81,7 |
| 70,0 | 84,2 |
| 72,0 | 86,1 |
| 75,0 | 90,0 |
| 78,0 | 93,5 |
| 80,0 | 112,0 |
| 82,0 | 115,0 |
| 85,0 | 119,0 |
| 88,0 | 123,0 |
| 90,0 | 126,0 |
| 92,0 | 129,0 |
| 95,0 | 133,0 |
| 98,0 | 137,0 |
| 100,0 | 139,0 |
| 102,0 | 163,0 |
| 105,0 | 168,0 |
| 108,0 | 173,0 |
| 110,0 | 176,0 |
| 112,0 | 179,0 |
| 115,0 | 183,0 |
| 120,0 | 191,0 |
| 125,0 | 197,0 |
| 130,0 | 207,0 |
| 135,0 | 214,0 |
| 140,0 | 222,0 |
| 145,0 | 230,0 |
| 150,0 | 298,0 |
| 155,0 | 309,0 |
| 160,0 | 319,0 |
| 165,0 | 328,0 |
| 170,0 | 338,0 |
| 175,0 | 348,0 |
| 180,0 | 358,0 |
| 185,0 | 368,0 |
| 190,0 | 377,0 |
| 195,0 | 385,0 |
| 200,0 | 394,0 |
| 210,0 | 416,0 |
| 215,0 | 512,0 |
| 220,0 | 523,0 |
| 225,0 | 535,0 |
| 230,0 | 548,0 |
| 240,0 | 569,0 |
| 250,0 | 593,0 |
| 260,0 | 825,0 |
| 270,0 | 860,0 |
| 280,0 | 889,0 |
| 290,0 | 920,0 |
| 300,0 | 951,0 |
| 310,0 | 1000,0 |
| 320,0 | 1018,0 |
Область подтверждённых данных
Класс, материал, исполнение и соответствие конкретного изделия требуют подтверждения
Ненормированные координаты контура и радиусы не могут быть восстановлены как производственный CAD
ГОСТ 13943-86 · Эксцентрическое кольцо · d = 30 мм
Переиздание сентября 1988 года с Изменением № 1 (ИУС 11–88)
Исходный пример; справочный лист, не чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Условный диаметр отверстия | 30 | — | — | мм | Это размер посадочного вала/отверстия; не измеренный свободный размер кольца. |
| Наружный рабочий размер свободного кольца | 32,2 | 31,95 | 32,7 | мм | |
| Толщина кольца | 1,2 | — | — | мм | Численные границы приведены отдельно для классов A, B, C; неизвестный класс нельзя автоматически считать A. |
| Ширина спинки | ≈ 3,0 | — | — | мм | Разрешена корректировка при изготовлении; не строгая граница. |
| Расстояние между концами | ≈ 8,0 | — | — | мм | Размер допускается корректировать при изготовлении; не строгая граница. |
| Диаметр канавки | 31,5 | 31,5 | 31,75 | мм | |
| Ширина канавки | 1,4 | 1,4 | 1,54 | мм | |
| Расстояние канавки до торца | — | 2,3 | — | мм | |
| Теоретическая масса 1000 стальных колец | ≈ 1,75 | — | — | кг/1000 шт. | Справочная масса; не признак материала или покрытия измеряемого образца. |
| Диаметр отверстия под инструмент | 2,0 | — | — | мм | Прочерк означает отсутствие табличного значения; для допустимых вариантов с отверстиями. Не трактовать как нуль. |
| Внутренний приблизительный контур свободного кольца | ≈ 28,0 | — | — | мм | Не габарит по ушкам. Самостоятельный табличный размер; не вычислять через d2 ± 2*b. |
| Ширина конца | — | — | 4,8 | мм | У изделий, спроектированных до 01.01.1988, разрешена большая a при сохранении собираемости (§2, примечание 2). |
| Радиус конца | — | — | 2,0 | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Радиус перехода | ≈ 3,0 | — | — | мм | Разрешена корректировка при изготовлении. |
| Эксцентриситет контуров | ≈ 0,9 | — | — | мм | Для строгого исключения недостаточно нормированных численных границ или подтверждённой базы измерения. |
| Внутренний просвет сжатого кольца | — | — | 19,4 | мм | Монтажное состояние; не применять к измерению свободного кольца. Контур с ушками, не d2. |
d — диаметр отверстия. d₂ — рабочий размер свободного кольца; измерять без деформации, по рабочей цилиндрической поверхности, не по ушкам. Приблизительные размеры не исключают кандидат. Класс, исполнение, материал и возможность поставки требуют подтверждения. Контур условный; изготовительный чертёж по этой схеме не восстанавливается. Класс точности не выбран. Номинал толщины показан без назначения границ одного из классов А, В или С.
