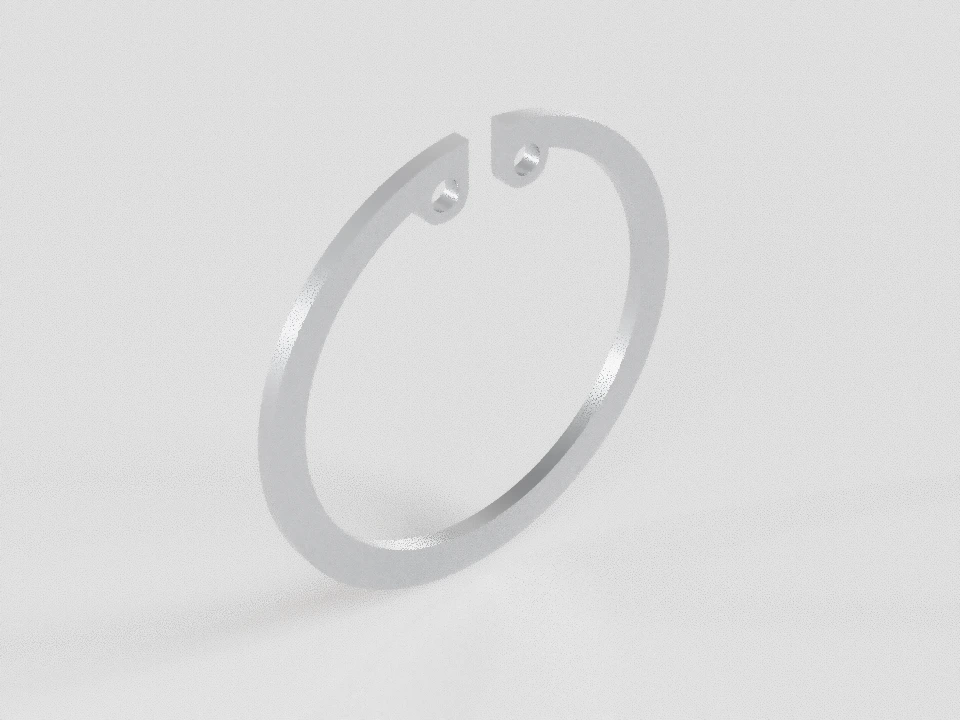

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Стопорные кольца · размеры и определение по образцу
DIN 472

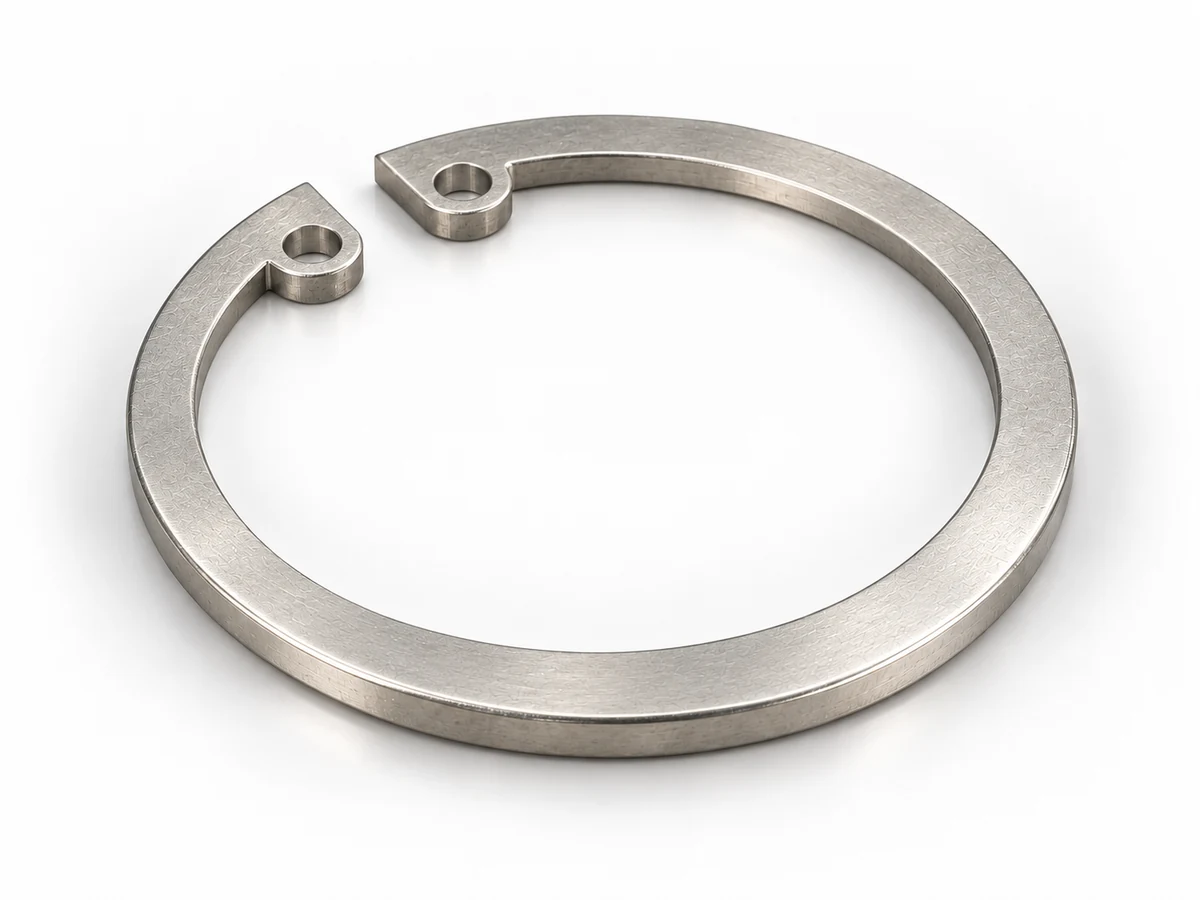

Внутренние стопорные кольца для отверстий
DIN Media указывает действующую редакцию DIN 472:2026-05. Ниже приведены общие конструктивные сведения из отдельно проверенной редакции 2011-10; её таблицы не выдаются за размеры редакции 2026 года.
Кольцо устанавливается в канавку для осевого удержания детали. В обозначениях проверенного DIN d₁ — диаметр отверстия, d₂ — диаметр канавки, d₃ — наружный диаметр свободного кольца. Обозначения отличаются от ГОСТ 13942/13943.
Кольцо передо мной, размер не знаю
Определить кольцо по образцу
Сравните форму и введите доступные замеры свободной, ненагруженной детали. Можно начать с одного размера. Назначение, стандарт и номинал заранее знать не нужно.
Знаю стандарт или условный размер →
Примеры без экранного масштаба. Отверстия, ушки и разрез зависят от конструкции и размера; один признак не доказывает стандарт. У эксцентрического кольца радиальная ширина меняется, осевая толщина — другой размер.
Загрузка определителя. Основные схемы и таблицы карточек доступны независимо от JavaScript.
Единственный совместимый вариант в базе не доказывает стандарт изготовления, материал, твёрдость, покрытие, происхождение или пригодность под нагрузку. Если вариантов нет, проверьте точки контакта, единицы и свободное состояние; неизвестная деталь может быть вне проверенной базы.
Размер и схема кольца
Загрузка подбора. Исходный пример и полные таблицы доступны ниже.
Исходный пример: DIN 472 · Нормальное исполнение · d₁ = 30,0 мм.
Условный посадочный диаметр и свободный размер кольца — разные величины. Схема условная, не чертёж для изготовления.
Выберите размер на схеме или в таблице для пояснения измерительной базы.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр отверстия | 30,0 | — | — | мм | |
| Толщина кольца | 1,2 | 1,14 | 1,2 | мм | Пределы относятся к кольцу до покрытия. |
| Наружный диаметр свободного кольца | 32,1 | 31,85 | 32,6 | мм | Пределы относятся к кольцу до покрытия. |
| Радиальная ширина ушка, не более | — | — | 4,8 | мм | Пределы относятся к кольцу до покрытия. |
| Радиальная ширина напротив разреза, приблизительно | ≈ 3,0 | — | — | мм | Табличное b приблизительное; по сноске a размер b не должен превышать a max. Не использовать b≈ как строгий идентификационный диапазон. |
| Диаметр монтажного отверстия, не менее | — | 2,0 | — | мм | Пределы относятся к кольцу до покрытия. |
| Диаметр канавки | 31,4 | 31,4 | 31,65 | мм | |
| Ширина канавки | 1,3 | 1,3 | 1,44 | мм | Основное исполнение канавки. Расшифровка H13 указана отдельно; численные пределы не объявлены таблицей DIN. |
| Глубина канавки при номинальных d₁ и d₂ | 0,7 | — | — | мм | Номинальная расчётная глубина, не самостоятельный допуск. |
| Ширина буртика, не менее | — | 2,1 | — | мм | |
| Наименьший соосный диаметр монтажного пространства | 19,9 | — | — | мм | Не габарит снятого кольца и не посадочный диаметр. |
| Масса 1000 шт., приблизительно | ≈ 2,06 | — | — | кг/1000 шт. | |
| Радиус дна канавки на нагруженной стороне, не более | — | — | 0,12 | мм | |
| Перпендикулярность нагруженной стороны канавки к базе A | — | — | 0,014 | мм | |
| Другой диаметр свободного кольца | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
| Полный габарит свободного кольца с ушками | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
| Разрез свободного кольца | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
Условия выбранной строки
- Все допуски относятся к состоянию до покрытия. Для покрытия возможное превышение толщины определяется п. 6; покрытую деталь нельзя строго исключать по исходному верхнему пределу s без сведений о покрытии.
- Форма кольца и ненормированные участки выбираются изготовителем. Толщина и свободный d₃ — основные размерные признаки; b приблизительное, отверстия d₅ ограничены только снизу, ушко a — только сверху.
- Нормальное и усиленное исполнения не объединяются при одинаковом номинале.
Измерение снятого кольца
Состояния свободного кольца, монтажа и сопряжённого узла разделены. Одинаковая буква в разных документах не означает одинаковую измерительную базу.
Измеряйте без деформации от усилия инструмента. Укажите погрешность своего измерения; окно поиска не является допуском стандарта. Не смешивайте свободный рабочий диаметр, габарит с ушками, просвет при монтаже и диаметр канавки.
Полные проверенные таблицы
DIN 472 · 2011-10 · Нормальное исполнение
Полная размерная таблица указанной исторической редакции; это не подтверждение чисел редакции 2026-05.
| d₁, мм | s, мм | d₃, мм | a, мм | b, мм | d₅, мм | d₂, мм | m, мм | t, мм | n, мм | d₄, мм | r, мм | T⊥, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,8 [0,75; 0,8] | 8,7 [8,6; 9,06] | ≤ 2,4 | ≈ 1,1 | ≥ 1,0 | 8,4 [8,4; 8,49] | 0,9 [0,9; 1,04] | 0,2 | ≥ 0,6 | 3,0 | ≤ 0,08 | ≤ 0,004 | |
| 0,8 [0,75; 0,8] | 9,8 [9,7; 10,16] | ≤ 2,5 | ≈ 1,3 | ≥ 1,0 | 9,4 [9,4; 9,49] | 0,9 [0,9; 1,04] | 0,2 | ≥ 0,6 | 3,7 | ≤ 0,08 | ≤ 0,004 | |
| 1,0 [0,94; 1,0] | 10,8 [10,7; 11,16] | ≤ 3,2 | ≈ 1,4 | ≥ 1,2 | 10,4 [10,4; 10,51] | 1,1 [1,1; 1,24] | 0,2 | ≥ 0,6 | 3,3 | ≤ 0,1 | ≤ 0,004 | |
| 1,0 [0,94; 1,0] | 11,8 [11,7; 12,16] | ≤ 3,3 | ≈ 1,5 | ≥ 1,2 | 11,4 [11,4; 11,51] | 1,1 [1,1; 1,24] | 0,2 | ≥ 0,6 | 4,1 | ≤ 0,1 | ≤ 0,004 | |
| 1,0 [0,94; 1,0] | 13,0 [12,9; 13,36] | ≤ 3,4 | ≈ 1,7 | ≥ 1,5 | 12,5 [12,5; 12,61] | 1,1 [1,1; 1,24] | 0,25 | ≥ 0,8 | 4,9 | ≤ 0,1 | ≤ 0,005 | |
| 1,0 [0,94; 1,0] | 14,1 [14,0; 14,46] | ≤ 3,6 | ≈ 1,8 | ≥ 1,5 | 13,6 [13,6; 13,71] | 1,1 [1,1; 1,24] | 0,3 | ≥ 0,9 | 5,4 | ≤ 0,1 | ≤ 0,006 | |
| 1,0 [0,94; 1,0] | 15,1 [15,0; 15,46] | ≤ 3,7 | ≈ 1,9 | ≥ 1,7 | 14,6 [14,6; 14,71] | 1,1 [1,1; 1,24] | 0,3 | ≥ 0,9 | 6,2 | ≤ 0,1 | ≤ 0,006 | |
| 1,0 [0,94; 1,0] | 16,2 [16,1; 16,56] | ≤ 3,7 | ≈ 2,0 | ≥ 1,7 | 15,7 [15,7; 15,81] | 1,1 [1,1; 1,24] | 0,35 | ≥ 1,1 | 7,2 | ≤ 0,1 | ≤ 0,007 | |
| 1,0 [0,94; 1,0] | 17,3 [17,2; 17,66] | ≤ 3,8 | ≈ 2,0 | ≥ 1,7 | 16,8 [16,8; 16,91] | 1,1 [1,1; 1,24] | 0,4 | ≥ 1,2 | 8,0 | ≤ 0,1 | ≤ 0,008 | |
| 1,0 [0,94; 1,0] | 18,3 [18,17; 18,72] | ≤ 3,9 | ≈ 2,1 | ≥ 1,7 | 17,8 [17,8; 17,91] | 1,1 [1,1; 1,24] | 0,4 | ≥ 1,2 | 8,8 | ≤ 0,1 | ≤ 0,008 | |
| 1,0 [0,94; 1,0] | 19,5 [19,37; 19,92] | ≤ 4,1 | ≈ 2,2 | ≥ 2,0 | 19,0 [19,0; 19,13] | 1,1 [1,1; 1,24] | 0,5 | ≥ 1,5 | 9,4 | ≤ 0,1 | ≤ 0,01 | |
| 1,0 [0,94; 1,0] | 20,5 [20,37; 20,92] | ≤ 4,1 | ≈ 2,2 | ≥ 2,0 | 20,0 [20,0; 20,13] | 1,1 [1,1; 1,24] | 0,5 | ≥ 1,5 | 10,4 | ≤ 0,1 | ≤ 0,01 | |
| 1,0 [0,94; 1,0] | 21,5 [21,37; 21,92] | ≤ 4,2 | ≈ 2,3 | ≥ 2,0 | 21,0 [21,0; 21,13] | 1,1 [1,1; 1,24] | 0,5 | ≥ 1,5 | 11,2 | ≤ 0,1 | ≤ 0,01 | |
| 1,0 [0,94; 1,0] | 22,5 [22,37; 22,92] | ≤ 4,2 | ≈ 2,4 | ≥ 2,0 | 22,0 [22,0; 22,13] | 1,1 [1,1; 1,24] | 0,5 | ≥ 1,5 | 12,2 | ≤ 0,1 | ≤ 0,01 | |
| 1,0 [0,94; 1,0] | 23,5 [23,37; 23,92] | ≤ 4,2 | ≈ 2,5 | ≥ 2,0 | 23,0 [23,0; 23,13] | 1,1 [1,1; 1,24] | 0,5 | ≥ 1,5 | 13,2 | ≤ 0,1 | ≤ 0,01 | |
| 1,2 [1,14; 1,2] | 25,9 [25,69; 26,32] | ≤ 4,4 | ≈ 2,6 | ≥ 2,0 | 25,2 [25,2; 25,41] | 1,3 [1,3; 1,44] | 0,6 | ≥ 1,8 | 14,8 | ≤ 0,12 | ≤ 0,012 | |
| 1,2 [1,14; 1,2] | 26,9 [26,69; 27,32] | ≤ 4,5 | ≈ 2,7 | ≥ 2,0 | 26,2 [26,2; 26,41] | 1,3 [1,3; 1,44] | 0,6 | ≥ 1,8 | 15,5 | ≤ 0,12 | ≤ 0,012 | |
| 1,2 [1,14; 1,2] | 27,9 [27,69; 28,32] | ≤ 4,7 | ≈ 2,8 | ≥ 2,0 | 27,2 [27,2; 27,41] | 1,3 [1,3; 1,44] | 0,6 | ≥ 1,8 | 16,1 | ≤ 0,12 | ≤ 0,012 | |
| 1,2 [1,14; 1,2] | 30,1 [29,85; 30,6] | ≤ 4,8 | ≈ 2,9 | ≥ 2,0 | 29,4 [29,4; 29,61] | 1,3 [1,3; 1,44] | 0,7 | ≥ 2,1 | 17,9 | ≤ 0,12 | ≤ 0,014 | |
| 1,2 [1,14; 1,2] | 32,1 [31,85; 32,6] | ≤ 4,8 | ≈ 3,0 | ≥ 2,0 | 31,4 [31,4; 31,65] | 1,3 [1,3; 1,44] | 0,7 | ≥ 2,1 | 19,9 | ≤ 0,12 | ≤ 0,014 | |
| 1,2 [1,14; 1,2] | 33,4 [33,15; 33,9] | ≤ 5,2 | ≈ 3,2 | ≥ 2,5 | 32,7 [32,7; 32,95] | 1,3 [1,3; 1,44] | 0,85 | ≥ 2,6 | 20,0 | ≤ 0,12 | ≤ 0,017 | |
| 1,2 [1,14; 1,2] | 34,4 [34,15; 34,9] | ≤ 5,4 | ≈ 3,2 | ≥ 2,5 | 33,7 [33,7; 33,95] | 1,3 [1,3; 1,44] | 0,85 | ≥ 2,6 | 20,6 | ≤ 0,12 | ≤ 0,017 | |
| 1,5 [1,44; 1,5] | 36,5 [36,25; 37,0] | ≤ 5,4 | ≈ 3,3 | ≥ 2,5 | 35,7 [35,7; 35,95] | 1,6 [1,6; 1,74] | 0,85 | ≥ 2,6 | 22,6 | ≤ 0,15 | ≤ 0,017 | |
| 1,5 [1,44; 1,5] | 37,8 [37,55; 38,3] | ≤ 5,4 | ≈ 3,4 | ≥ 2,5 | 37,0 [37,0; 37,25] | 1,6 [1,6; 1,74] | 1,0 | ≥ 3,0 | 23,6 | ≤ 0,15 | ≤ 0,02 | |
| 1,5 [1,44; 1,5] | 38,8 [38,55; 39,3] | ≤ 5,4 | ≈ 3,5 | ≥ 2,5 | 38,0 [38,0; 38,25] | 1,6 [1,6; 1,74] | 1,0 | ≥ 3,0 | 24,6 | ≤ 0,15 | ≤ 0,02 | |
| 1,5 [1,44; 1,5] | 39,8 [39,55; 40,3] | ≤ 5,5 | ≈ 3,6 | ≥ 2,5 | 39,0 [39,0; 39,25] | 1,6 [1,6; 1,74] | 1,0 | ≥ 3,0 | 25,4 | ≤ 0,15 | ≤ 0,02 | |
| 1,5 [1,44; 1,5] | 40,8 [40,55; 41,3] | ≤ 5,5 | ≈ 3,7 | ≥ 2,5 | 40,0 [40,0; 40,25] | 1,6 [1,6; 1,74] | 1,0 | ≥ 3,0 | 26,4 | ≤ 0,15 | ≤ 0,02 | |
| 1,75 [1,69; 1,75] | 43,5 [43,11; 44,4] | ≤ 5,8 | ≈ 3,9 | ≥ 2,5 | 42,5 [42,5; 42,75] | 1,85 [1,85; 1,99] | 1,25 | ≥ 3,8 | 27,8 | ≤ 0,175 | ≤ 0,025 | |
| 1,75 [1,69; 1,75] | 45,5 [45,11; 46,4] | ≤ 5,9 | ≈ 4,1 | ≥ 2,5 | 44,5 [44,5; 44,75] | 1,85 [1,85; 1,99] | 1,25 | ≥ 3,8 | 29,6 | ≤ 0,175 | ≤ 0,025 | |
| 1,75 [1,69; 1,75] | 48,5 [48,11; 49,4] | ≤ 6,2 | ≈ 4,3 | ≥ 2,5 | 47,5 [47,5; 47,75] | 1,85 [1,85; 1,99] | 1,25 | ≥ 3,8 | 32,0 | ≤ 0,175 | ≤ 0,025 | |
| 1,75 [1,69; 1,75] | 50,5 [50,04; 51,6] | ≤ 6,4 | ≈ 4,4 | ≥ 2,5 | 49,5 [49,5; 49,75] | 1,85 [1,85; 1,99] | 1,25 | ≥ 3,8 | 33,5 | ≤ 0,175 | ≤ 0,025 | |
| 1,75 [1,69; 1,75] | 51,5 [51,04; 52,6] | ≤ 6,4 | ≈ 4,5 | ≥ 2,5 | 50,5 [50,5; 50,8] | 1,85 [1,85; 1,99] | 1,25 | ≥ 3,8 | 34,5 | ≤ 0,175 | ≤ 0,025 | |
| 2,0 [1,93; 2,0] | 54,2 [53,74; 55,3] | ≤ 6,5 | ≈ 4,6 | ≥ 2,5 | 53,0 [53,0; 53,3] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 36,3 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 56,2 [55,74; 57,3] | ≤ 6,7 | ≈ 4,7 | ≥ 2,5 | 55,0 [55,0; 55,3] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 37,9 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 59,2 [58,74; 60,3] | ≤ 6,8 | ≈ 5,0 | ≥ 2,5 | 58,0 [58,0; 58,3] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 40,7 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 60,2 [59,74; 61,3] | ≤ 6,8 | ≈ 5,1 | ≥ 2,5 | 59,0 [59,0; 59,3] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 41,7 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 62,2 [61,74; 63,3] | ≤ 6,9 | ≈ 5,2 | ≥ 2,5 | 61,0 [61,0; 61,3] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 43,5 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 64,2 [63,74; 65,3] | ≤ 7,3 | ≈ 5,4 | ≥ 2,5 | 63,0 [63,0; 63,3] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 44,7 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 66,2 [65,74; 67,3] | ≤ 7,3 | ≈ 5,5 | ≥ 2,5 | 65,0 [65,0; 65,3] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 46,7 | ≤ 0,2 | ≤ 0,03 | |
| 2,0 [1,93; 2,0] | 67,2 [66,74; 68,3] | ≤ 7,3 | ≈ 5,6 | ≥ 2,5 | 66,0 [66,0; 66,3] | 2,15 [2,15; 2,29] | 1,5 | ≥ 4,5 | 47,7 | ≤ 0,2 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 69,2 [68,74; 70,3] | ≤ 7,6 | ≈ 5,8 | ≥ 3,0 | 68,0 [68,0; 68,3] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 49,0 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 72,5 [72,04; 73,6] | ≤ 7,8 | ≈ 6,1 | ≥ 3,0 | 71,0 [71,0; 71,3] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 51,6 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 74,5 [74,04; 75,6] | ≤ 7,8 | ≈ 6,2 | ≥ 3,0 | 73,0 [73,0; 73,3] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 53,6 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 76,5 [76,04; 77,6] | ≤ 7,8 | ≈ 6,4 | ≥ 3,0 | 75,0 [75,0; 75,3] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 55,6 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 79,5 [79,04; 80,6] | ≤ 7,8 | ≈ 6,6 | ≥ 3,0 | 78,0 [78,0; 78,3] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 58,6 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 82,5 [81,96; 83,8] | ≤ 8,5 | ≈ 6,8 | ≥ 3,0 | 81,0 [81,0; 81,35] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 60,1 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 85,5 [84,96; 86,8] | ≤ 8,5 | ≈ 7,0 | ≥ 3,0 | 83,5 [83,5; 83,85] | 2,65 [2,65; 2,79] | 1,75 | ≥ 5,3 | 62,1 | ≤ 0,25 | ≤ 0,035 | |
| 2,5 [2,43; 2,5] | 87,5 [86,96; 88,8] | ≤ 8,5 | ≈ 7,0 | ≥ 3,0 | 85,5 [85,5; 85,85] | 2,65 [2,65; 2,79] | 1,75 | ≥ 5,3 | 64,1 | ≤ 0,25 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 90,5 [89,96; 91,8] | ≤ 8,6 | ≈ 7,2 | ≥ 3,5 | 88,5 [88,5; 88,85] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 66,9 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 93,5 [92,96; 94,8] | ≤ 8,6 | ≈ 7,4 | ≥ 3,5 | 91,5 [91,5; 91,85] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 69,9 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 95,5 [94,96; 96,8] | ≤ 8,6 | ≈ 7,6 | ≥ 3,5 | 93,5 [93,5; 93,85] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 71,9 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 97,5 [96,96; 98,8] | ≤ 8,7 | ≈ 7,8 | ≥ 3,5 | 95,5 [95,5; 95,85] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 73,7 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 100,5 [99,96; 101,8] | ≤ 8,8 | ≈ 8,1 | ≥ 3,5 | 98,5 [98,5; 98,85] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 76,5 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 103,5 [102,96; 104,8] | ≤ 9,0 | ≈ 8,3 | ≥ 3,5 | 101,5 [101,5; 101,85] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 79,0 | ≤ 0,3 | ≤ 0,035 | |
| 3,0 [2,92; 3,0] | 105,5 [104,96; 106,8] | ≤ 9,2 | ≈ 8,4 | ≥ 3,5 | 103,5 [103,5; 103,85] | 3,15 [3,15; 3,33] | 1,75 | ≥ 5,3 | 80,6 | ≤ 0,3 | ≤ 0,035 | |
| 4,0 [3,9; 4,0] | 108,0 [107,46; 109,3] | ≤ 9,5 | ≈ 8,5 | ≥ 3,5 | 106,0 [106,0; 106,54] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 82,0 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 112,0 [111,46; 113,3] | ≤ 9,5 | ≈ 8,7 | ≥ 3,5 | 109,0 [109,0; 109,54] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 85,0 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 115,0 [114,46; 116,3] | ≤ 9,5 | ≈ 8,9 | ≥ 3,5 | 112,0 [112,0; 112,54] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 88,0 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 117,0 [116,46; 118,3] | ≤ 10,4 | ≈ 9,0 | ≥ 3,5 | 114,0 [114,0; 114,54] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 88,2 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 119,0 [118,46; 120,3] | ≤ 10,5 | ≈ 9,1 | ≥ 3,5 | 116,0 [116,0; 116,54] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 90,0 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 122,0 [121,37; 123,5] | ≤ 10,5 | ≈ 9,3 | ≥ 3,5 | 119,0 [119,0; 119,54] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 93,0 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 127,0 [126,37; 128,5] | ≤ 11,0 | ≈ 9,7 | ≥ 3,5 | 124,0 [124,0; 124,63] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 96,9 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 132,0 [131,37; 133,5] | ≤ 11,0 | ≈ 10,0 | ≥ 4,0 | 129,0 [129,0; 129,63] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 101,9 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 137,0 [136,37; 138,5] | ≤ 11,0 | ≈ 10,2 | ≥ 4,0 | 134,0 [134,0; 134,63] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 106,9 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 142,0 [141,37; 143,5] | ≤ 11,2 | ≈ 10,5 | ≥ 4,0 | 139,0 [139,0; 139,63] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 111,5 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 147,0 [146,37; 148,5] | ≤ 11,2 | ≈ 10,7 | ≥ 4,0 | 144,0 [144,0; 144,63] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 116,5 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 152,0 [151,37; 153,5] | ≤ 11,4 | ≈ 10,9 | ≥ 4,0 | 149,0 [149,0; 149,63] | 4,15 [4,15; 4,33] | 2,0 | ≥ 6,0 | 121,0 | ≤ 0,4 | ≤ 0,04 | |
| 4,0 [3,9; 4,0] | 158,0 [157,37; 159,5] | ≤ 12,0 | ≈ 11,2 | ≥ 4,0 | 155,0 [155,0; 155,63] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 124,8 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 164,0 [163,37; 165,5] | ≤ 12,0 | ≈ 11,4 | ≥ 4,0 | 160,0 [160,0; 160,63] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 129,8 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 169,0 [168,37; 170,5] | ≤ 13,0 | ≈ 11,6 | ≥ 4,0 | 165,0 [165,0; 165,63] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 132,7 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 174,5 [173,87; 176,0] | ≤ 13,0 | ≈ 11,8 | ≥ 4,0 | 170,0 [170,0; 170,63] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 137,7 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 179,5 [178,87; 181,0] | ≤ 13,5 | ≈ 12,2 | ≥ 4,0 | 175,0 [175,0; 175,63] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 141,6 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 184,5 [183,78; 186,2] | ≤ 13,5 | ≈ 12,7 | ≥ 4,0 | 180,0 [180,0; 180,63] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 146,6 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 189,5 [188,78; 191,2] | ≤ 14,2 | ≈ 13,2 | ≥ 4,0 | 185,0 [185,0; 185,72] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 150,2 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 194,5 [193,78; 196,2] | ≤ 14,2 | ≈ 13,7 | ≥ 4,0 | 190,0 [190,0; 190,72] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 155,2 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 199,5 [198,78; 201,2] | ≤ 14,2 | ≈ 13,8 | ≥ 4,0 | 195,0 [195,0; 195,72] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 160,2 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 204,5 [203,78; 206,2] | ≤ 14,2 | ≈ 13,8 | ≥ 4,0 | 200,0 [200,0; 200,72] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 165,2 | ≤ 0,4 | ≤ 0,05 | |
| 4,0 [3,9; 4,0] | 209,5 [208,78; 211,2] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 205,0 [205,0; 205,72] | 4,15 [4,15; 4,33] | 2,5 | ≥ 7,5 | 170,2 | ≤ 0,4 | ≤ 0,05 | |
| 5,0 [4,88; 5,0] | 222,0 [221,28; 223,7] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 216,0 [216,0; 216,72] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 180,2 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 232,0 [231,28; 233,7] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 226,0 [226,0; 226,72] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 190,2 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 242,0 [241,28; 243,7] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 236,0 [236,0; 236,72] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 200,2 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 252,0 [251,19; 254,0] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 246,0 [246,0; 246,72] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 210,2 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 262,0 [261,19; 264,0] | ≤ 14,2 | ≈ 14,0 | ≥ 4,0 | 256,0 [256,0; 256,81] | 5,15 [5,15; 5,33] | 3,0 | ≥ 9,0 | 220,2 | ≤ 0,5 | ≤ 0,06 | |
| 5,0 [4,88; 5,0] | 275,0 [274,19; 277,0] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 268,0 [268,0; 268,81] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 226,0 | ≤ 0,5 | ≤ 0,08 | |
| 5,0 [4,88; 5,0] | 285,0 [284,19; 287,0] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 278,0 [278,0; 278,81] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 236,0 | ≤ 0,5 | ≤ 0,08 | |
| 5,0 [4,88; 5,0] | 295,0 [294,19; 297,0] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 288,0 [288,0; 288,81] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 246,0 | ≤ 0,5 | ≤ 0,08 | |
| 5,0 [4,88; 5,0] | 305,0 [304,19; 307,0] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 298,0 [298,0; 298,81] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 256,0 | ≤ 0,5 | ≤ 0,08 | |
| 5,0 [4,88; 5,0] | 315,0 [314,19; 317,0] | ≤ 16,2 | ≈ 16,0 | ≥ 5,0 | 308,0 [308,0; 308,81] | 5,15 [5,15; 5,33] | 4,0 | ≥ 12,0 | 266,0 | ≤ 0,5 | ≤ 0,08 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.
Обозначения и измерительные состояния
- s
- Толщина кольца; свободное кольцо.
- d₃
- Наружный диаметр свободного кольца; свободное кольцо.
- a
- Радиальная ширина ушка, не более; свободное кольцо.
- b
- Радиальная ширина напротив разреза, приблизительно; свободное кольцо.
- d₅
- Диаметр монтажного отверстия, не менее; свободное кольцо.
- d₂
- Диаметр канавки; канавка.
- m
- Ширина канавки; канавка.
- t
- Глубина канавки при номинальных d₁ и d₂; канавка.
- n
- Ширина буртика, не менее; канавка.
- d₄
- Наименьший соосный диаметр монтажного пространства; монтажное состояние.
- r
- Радиус дна канавки на нагруженной стороне, не более; канавка.
- T⊥
- Перпендикулярность нагруженной стороны канавки к базе A; канавка.
Теоретическая масса
| d₁, мм | 1000 шт., кг |
|---|---|
| 8,0 | ≈ 0,14 |
| 9,0 | ≈ 0,15 |
| 10,0 | ≈ 0,18 |
| 11,0 | ≈ 0,31 |
| 12,0 | ≈ 0,37 |
| 13,0 | ≈ 0,42 |
| 14,0 | ≈ 0,52 |
| 15,0 | ≈ 0,56 |
| 16,0 | ≈ 0,6 |
| 17,0 | ≈ 0,65 |
| 18,0 | ≈ 0,74 |
| 19,0 | ≈ 0,83 |
| 20,0 | ≈ 0,9 |
| 21,0 | ≈ 1,0 |
| 22,0 | ≈ 1,1 |
| 24,0 | ≈ 1,42 |
| 25,0 | ≈ 1,5 |
| 26,0 | ≈ 1,6 |
| 28,0 | ≈ 1,8 |
| 30,0 | ≈ 2,06 |
| 31,0 | ≈ 2,1 |
| 32,0 | ≈ 2,21 |
| 34,0 | ≈ 3,2 |
| 35,0 | ≈ 3,54 |
| 36,0 | ≈ 3,7 |
| 37,0 | ≈ 3,74 |
| 38,0 | ≈ 3,9 |
| 40,0 | ≈ 4,7 |
| 42,0 | ≈ 5,4 |
| 45,0 | ≈ 6,0 |
| 47,0 | ≈ 6,1 |
| 48,0 | ≈ 6,7 |
| 50,0 | ≈ 7,3 |
| 52,0 | ≈ 8,2 |
| 55,0 | ≈ 8,3 |
| 56,0 | ≈ 8,7 |
| 58,0 | ≈ 10,5 |
| 60,0 | ≈ 11,1 |
| 62,0 | ≈ 11,2 |
| 63,0 | ≈ 12,4 |
| 65,0 | ≈ 14,3 |
| 68,0 | ≈ 16,0 |
| 70,0 | ≈ 16,5 |
| 72,0 | ≈ 18,1 |
| 75,0 | ≈ 18,8 |
| 78,0 | ≈ 20,4 |
| 80,0 | ≈ 22,0 |
| 82,0 | ≈ 24,0 |
| 85,0 | ≈ 25,3 |
| 88,0 | ≈ 28,0 |
| 90,0 | ≈ 31,0 |
| 92,0 | ≈ 32,0 |
| 95,0 | ≈ 35,0 |
| 98,0 | ≈ 37,0 |
| 100,0 | ≈ 38,0 |
| 102,0 | ≈ 55,0 |
| 105,0 | ≈ 56,0 |
| 108,0 | ≈ 60,0 |
| 110,0 | ≈ 64,5 |
| 112,0 | ≈ 72,0 |
| 115,0 | ≈ 74,5 |
| 120,0 | ≈ 77,0 |
| 125,0 | ≈ 79,0 |
| 130,0 | ≈ 82,0 |
| 135,0 | ≈ 84,0 |
| 140,0 | ≈ 87,5 |
| 145,0 | ≈ 93,0 |
| 150,0 | ≈ 105,0 |
| 155,0 | ≈ 107,0 |
| 160,0 | ≈ 110,0 |
| 165,0 | ≈ 125,0 |
| 170,0 | ≈ 140,0 |
| 175,0 | ≈ 150,0 |
| 180,0 | ≈ 165,0 |
| 185,0 | ≈ 170,0 |
| 190,0 | ≈ 175,0 |
| 195,0 | ≈ 183,0 |
| 200,0 | ≈ 195,0 |
| 210,0 | ≈ 270,0 |
| 220,0 | ≈ 315,0 |
| 230,0 | ≈ 330,0 |
| 240,0 | ≈ 345,0 |
| 250,0 | ≈ 360,0 |
| 260,0 | ≈ 375,0 |
| 270,0 | ≈ 388,0 |
| 280,0 | ≈ 400,0 |
| 290,0 | ≈ 415,0 |
| 300,0 | ≈ 435,0 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
DIN 472 · 2011-10 · Усиленное исполнение
Полная размерная таблица указанной исторической редакции; это не подтверждение чисел редакции 2026-05.
| d₁, мм | s, мм | d₃, мм | a, мм | b, мм | d₅, мм | d₂, мм | m, мм | t, мм | n, мм | d₄, мм | r, мм | T⊥, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,5 [1,44; 1,5] | 21,5 [21,29; 21,92] | ≤ 4,5 | ≈ 2,4 | ≥ 2,0 | 21,0 [21,0; 21,13] | 1,6 [1,6; 1,74] | 0,5 | ≥ 1,5 | 10,5 | ≤ 0,15 | ≤ 0,01 | |
| 1,5 [1,44; 1,5] | 23,5 [23,29; 23,92] | ≤ 4,7 | ≈ 2,8 | ≥ 2,0 | 23,0 [23,0; 23,13] | 1,6 [1,6; 1,74] | 0,5 | ≥ 1,5 | 12,1 | ≤ 0,15 | ≤ 0,01 | |
| 1,5 [1,44; 1,5] | 25,9 [25,69; 26,32] | ≤ 4,9 | ≈ 3,0 | ≥ 2,0 | 25,2 [25,2; 25,33] | 1,6 [1,6; 1,74] | 0,6 | ≥ 1,8 | 13,7 | ≤ 0,15 | ≤ 0,012 | |
| 1,5 [1,44; 1,5] | 26,9 [26,69; 27,32] | ≤ 5,0 | ≈ 3,1 | ≥ 2,0 | 26,2 [26,2; 26,41] | 1,6 [1,6; 1,74] | 0,6 | ≥ 1,8 | 14,5 | ≤ 0,15 | ≤ 0,012 | |
| 1,5 [1,44; 1,5] | 27,9 [27,69; 28,32] | ≤ 5,1 | ≈ 3,1 | ≥ 2,0 | 27,2 [27,2; 27,41] | 1,6 [1,6; 1,74] | 0,6 | ≥ 1,8 | 15,3 | ≤ 0,15 | ≤ 0,012 | |
| 1,5 [1,44; 1,5] | 30,1 [29,85; 30,6] | ≤ 5,3 | ≈ 3,2 | ≥ 2,0 | 29,4 [29,4; 29,61] | 1,6 [1,6; 1,74] | 0,7 | ≥ 2,1 | 16,9 | ≤ 0,15 | ≤ 0,014 | |
| 1,5 [1,44; 1,5] | 32,1 [31,85; 32,6] | ≤ 5,5 | ≈ 3,3 | ≥ 2,0 | 31,4 [31,4; 31,65] | 1,6 [1,6; 1,74] | 0,7 | ≥ 2,1 | 18,4 | ≤ 0,15 | ≤ 0,014 | |
| 1,5 [1,44; 1,5] | 34,4 [34,15; 34,9] | ≤ 5,7 | ≈ 3,4 | ≥ 2,0 | 33,7 [33,7; 33,95] | 1,6 [1,6; 1,74] | 0,85 | ≥ 2,6 | 20,0 | ≤ 0,15 | ≤ 0,017 | |
| 1,75 [1,69; 1,75] | 36,5 [36,25; 37,0] | ≤ 5,9 | ≈ 3,7 | ≥ 2,5 | 35,7 [35,7; 35,95] | 1,85 [1,85; 1,99] | 0,85 | ≥ 2,6 | 21,6 | ≤ 0,175 | ≤ 0,017 | |
| 1,75 [1,69; 1,75] | 37,8 [37,55; 38,3] | ≤ 6,0 | ≈ 3,8 | ≥ 2,5 | 37,0 [37,0; 37,25] | 1,85 [1,85; 1,99] | 1,0 | ≥ 3,0 | 22,4 | ≤ 0,175 | ≤ 0,02 | |
| 1,75 [1,69; 1,75] | 39,8 [39,55; 40,3] | ≤ 6,2 | ≈ 3,9 | ≥ 2,5 | 39,0 [39,0; 39,25] | 1,85 [1,85; 1,99] | 1,0 | ≥ 3,0 | 24,0 | ≤ 0,175 | ≤ 0,02 | |
| 1,75 [1,69; 1,75] | 40,8 [40,55; 41,3] | ≤ 6,3 | ≈ 3,9 | ≥ 2,5 | 40,0 [40,0; 40,25] | 1,85 [1,85; 1,99] | 1,0 | ≥ 3,0 | 24,7 | ≤ 0,175 | ≤ 0,02 | |
| 2,0 [1,93; 2,0] | 43,5 [43,11; 44,4] | ≤ 6,5 | ≈ 3,9 | ≥ 2,5 | 42,5 [42,5; 42,75] | 2,15 [2,15; 2,29] | 1,25 | ≥ 3,8 | 26,3 | ≤ 0,2 | ≤ 0,025 | |
| 2,0 [1,93; 2,0] | 45,5 [45,11; 46,4] | ≤ 6,7 | ≈ 4,1 | ≥ 2,5 | 44,5 [44,5; 44,75] | 2,15 [2,15; 2,29] | 1,25 | ≥ 3,8 | 27,9 | ≤ 0,2 | ≤ 0,025 | |
| 2,0 [1,93; 2,0] | 48,5 [48,11; 49,4] | ≤ 7,0 | ≈ 4,3 | ≥ 2,5 | 47,5 [47,5; 47,75] | 2,15 [2,15; 2,29] | 1,25 | ≥ 3,8 | 30,3 | ≤ 0,2 | ≤ 0,025 | |
| 2,0 [1,93; 2,0] | 50,5 [50,04; 51,6] | ≤ 7,2 | ≈ 4,4 | ≥ 2,5 | 49,5 [49,5; 49,75] | 2,15 [2,15; 2,29] | 1,25 | ≥ 3,8 | 31,9 | ≤ 0,2 | ≤ 0,025 | |
| 2,5 [2,43; 2,5] | 54,2 [53,74; 55,3] | ≤ 7,5 | ≈ 4,6 | ≥ 2,5 | 53,0 [53,0; 53,3] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 34,2 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 56,2 [55,74; 57,3] | ≤ 7,7 | ≈ 4,7 | ≥ 2,5 | 55,0 [55,0; 55,3] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 35,8 | ≤ 0,25 | ≤ 0,03 | |
| 2,5 [2,43; 2,5] | 59,2 [58,74; 60,3] | ≤ 8,0 | ≈ 5,0 | ≥ 2,5 | 58,0 [58,0; 58,3] | 2,65 [2,65; 2,79] | 1,5 | ≥ 4,5 | 38,2 | ≤ 0,25 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 64,2 [63,74; 65,3] | ≤ 8,5 | ≈ 5,4 | ≥ 2,5 | 63,0 [63,0; 63,3] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 42,1 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 66,2 [65,74; 67,3] | ≤ 8,6 | ≈ 5,5 | ≥ 2,5 | 65,0 [65,0; 65,3] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 43,9 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 69,2 [68,74; 70,3] | ≤ 8,7 | ≈ 5,8 | ≥ 3,0 | 68,0 [68,0; 68,3] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 46,7 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 72,5 [72,04; 73,6] | ≤ 8,8 | ≈ 6,1 | ≥ 3,0 | 71,0 [71,0; 71,3] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 49,5 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 74,5 [74,04; 75,6] | ≤ 9,0 | ≈ 6,2 | ≥ 3,0 | 73,0 [73,0; 73,3] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 51,1 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 76,5 [76,04; 77,6] | ≤ 9,2 | ≈ 6,4 | ≥ 3,0 | 75,0 [75,0; 75,3] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 52,7 | ≤ 0,3 | ≤ 0,03 | |
| 3,0 [2,92; 3,0] | 79,5 [79,04; 80,6] | ≤ 9,3 | ≈ 6,6 | ≥ 3,0 | 78,0 [78,0; 78,3] | 3,15 [3,15; 3,33] | 1,5 | ≥ 4,5 | 55,5 | ≤ 0,3 | ≤ 0,03 | |
| 4,0 [3,9; 4,0] | 85,5 [84,96; 86,8] | ≤ 9,5 | ≈ 7,0 | ≥ 3,0 | 83,5 [83,5; 83,85] | 4,15 [4,15; 4,33] | 1,75 | ≥ 5,3 | 60,0 | ≤ 0,4 | ≤ 0,035 | |
| 4,0 [3,9; 4,0] | 90,5 [89,96; 91,8] | ≤ 9,7 | ≈ 7,2 | ≥ 3,5 | 88,5 [88,5; 88,85] | 4,15 [4,15; 4,33] | 1,75 | ≥ 5,3 | 64,6 | ≤ 0,4 | ≤ 0,035 | |
| 4,0 [3,9; 4,0] | 95,5 [94,96; 96,8] | ≤ 10,0 | ≈ 7,6 | ≥ 3,5 | 93,5 [93,5; 93,85] | 4,15 [4,15; 4,33] | 1,75 | ≥ 5,3 | 69,0 | ≤ 0,4 | ≤ 0,035 | |
| 4,0 [3,9; 4,0] | 100,5 [99,96; 101,8] | ≤ 10,3 | ≈ 8,1 | ≥ 3,5 | 98,5 [98,5; 98,85] | 4,15 [4,15; 4,33] | 1,75 | ≥ 5,3 | 73,4 | ≤ 0,4 | ≤ 0,035 | |
| 4,0 [3,9; 4,0] | 105,5 [104,96; 106,8] | ≤ 10,5 | ≈ 8,4 | ≥ 3,5 | 103,5 [103,5; 103,85] | 4,15 [4,15; 4,33] | 1,75 | ≥ 5,3 | 78,0 | ≤ 0,4 | ≤ 0,035 |
В квадратных скобках — численные пределы [min; max], «≈» — приблизительно. Прочерк не означает ноль. Номинал без пределов не считается размером с нулевым допуском.
Обозначения и измерительные состояния
- s
- Толщина кольца; свободное кольцо.
- d₃
- Наружный диаметр свободного кольца; свободное кольцо.
- a
- Радиальная ширина ушка, не более; свободное кольцо.
- b
- Радиальная ширина напротив разреза, приблизительно; свободное кольцо.
- d₅
- Диаметр монтажного отверстия, не менее; свободное кольцо.
- d₂
- Диаметр канавки; канавка.
- m
- Ширина канавки; канавка.
- t
- Глубина канавки при номинальных d₁ и d₂; канавка.
- n
- Ширина буртика, не менее; канавка.
- d₄
- Наименьший соосный диаметр монтажного пространства; монтажное состояние.
- r
- Радиус дна канавки на нагруженной стороне, не более; канавка.
- T⊥
- Перпендикулярность нагруженной стороны канавки к базе A; канавка.
Теоретическая масса
| d₁, мм | 1000 шт., кг |
|---|---|
| 20,0 | ≈ 1,41 |
| 22,0 | ≈ 1,85 |
| 24,0 | ≈ 1,98 |
| 25,0 | ≈ 2,16 |
| 26,0 | ≈ 2,25 |
| 28,0 | ≈ 2,48 |
| 30,0 | ≈ 2,84 |
| 32,0 | ≈ 2,94 |
| 34,0 | ≈ 4,2 |
| 35,0 | ≈ 4,62 |
| 37,0 | ≈ 4,73 |
| 38,0 | ≈ 4,8 |
| 40,0 | ≈ 5,38 |
| 42,0 | ≈ 6,18 |
| 45,0 | ≈ 6,86 |
| 47,0 | ≈ 7,0 |
| 50,0 | ≈ 9,15 |
| 52,0 | ≈ 10,2 |
| 55,0 | ≈ 10,4 |
| 60,0 | ≈ 16,6 |
| 62,0 | ≈ 16,8 |
| 65,0 | ≈ 17,2 |
| 68,0 | ≈ 19,2 |
| 70,0 | ≈ 19,8 |
| 72,0 | ≈ 21,7 |
| 75,0 | ≈ 22,6 |
| 80,0 | ≈ 35,2 |
| 85,0 | ≈ 38,8 |
| 90,0 | ≈ 41,5 |
| 95,0 | ≈ 46,7 |
| 100,0 | ≈ 50,7 |
Масса относится к материалу и условиям источника, не подтверждает материал или вес конкретного образца.
Нормативные требования и пояснения
- Исполнения
- Нормальное и тяжёлое; выбор исполнения входит в заказ
- Материал издания 2011-10
- Пружинная сталь C67S или C75S по DIN EN 10132-4
- Основные размеры
- s — толщина; b — радиальная ширина напротив разъёма; m — ширина канавки; d₅ — отверстия для монтажа
- Несущая способность
- Кольцо и канавку проверяют раздельно; определяет меньшее значение. Табличная нагрузка не заменяет расчёт с требуемым запасом
Область подтверждённых данных
Полная геометрия DIN относится к указанной исторической редакции; редакция 2026-05 не импортирована без полного текста.
Форма ненормированных участков может выбираться изготовителем; рисунок условный.
Нормативные размеры не подтверждают наличие, материал или применимость под нагрузкой.
DIN 472 · Нормальное исполнение · d₁ = 30,0 мм
2011-10
Исходный пример; справочный лист, не чертёж для изготовления.
| Параметр | Номинал | Минимум | Максимум | Ед. | Пояснение |
|---|---|---|---|---|---|
| Номинальный диаметр отверстия | 30,0 | — | — | мм | |
| Толщина кольца | 1,2 | 1,14 | 1,2 | мм | Пределы относятся к кольцу до покрытия. |
| Наружный диаметр свободного кольца | 32,1 | 31,85 | 32,6 | мм | Пределы относятся к кольцу до покрытия. |
| Радиальная ширина ушка, не более | — | — | 4,8 | мм | Пределы относятся к кольцу до покрытия. |
| Радиальная ширина напротив разреза, приблизительно | ≈ 3,0 | — | — | мм | Табличное b приблизительное; по сноске a размер b не должен превышать a max. Не использовать b≈ как строгий идентификационный диапазон. |
| Диаметр монтажного отверстия, не менее | — | 2,0 | — | мм | Пределы относятся к кольцу до покрытия. |
| Диаметр канавки | 31,4 | 31,4 | 31,65 | мм | |
| Ширина канавки | 1,3 | 1,3 | 1,44 | мм | Основное исполнение канавки. Расшифровка H13 указана отдельно; численные пределы не объявлены таблицей DIN. |
| Глубина канавки при номинальных d₁ и d₂ | 0,7 | — | — | мм | Номинальная расчётная глубина, не самостоятельный допуск. |
| Ширина буртика, не менее | — | 2,1 | — | мм | |
| Наименьший соосный диаметр монтажного пространства | 19,9 | — | — | мм | Не габарит снятого кольца и не посадочный диаметр. |
| Масса 1000 шт., приблизительно | ≈ 2,06 | — | — | кг/1000 шт. | |
| Радиус дна канавки на нагруженной стороне, не более | — | — | 0,12 | мм | |
| Перпендикулярность нагруженной стороны канавки к базе A | — | — | 0,014 | мм | |
| Другой диаметр свободного кольца | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
| Полный габарит свободного кольца с ушками | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
| Разрез свободного кольца | — | — | — | мм | Контур выбирает изготовитель; численное значение и допуск в таблице не заданы. Не вычислять из d₃ и b≈. Численное значение не установлено. |
Все допуски относятся к состоянию до покрытия. Для покрытия возможное превышение толщины определяется п. 6; покрытую деталь нельзя строго исключать по исходному верхнему пределу s без сведений о покрытии. Форма кольца и ненормированные участки выбираются изготовителем. Толщина и свободный d₃ — основные размерные признаки; b приблизительное, отверстия d₅ ограничены только снизу, ушко a — только сверху. Нормальное и усиленное исполнения не объединяются при одинаковом номинале.
